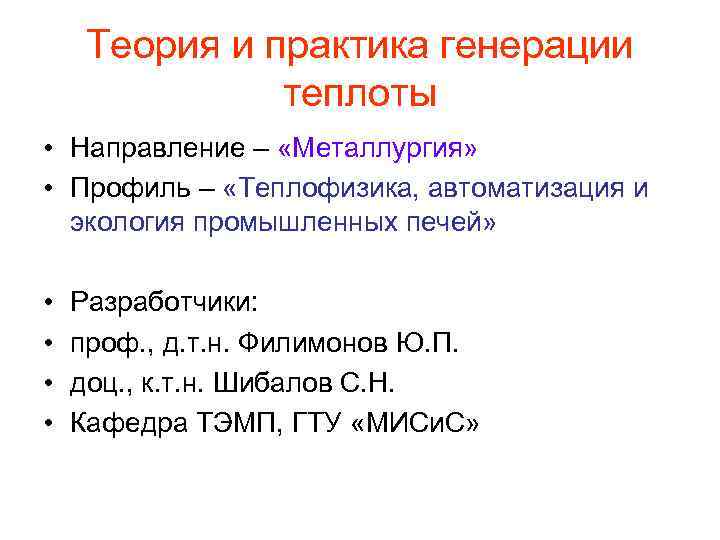

Теория и практика генерации теплоты • Направление – «Металлургия» • Профиль – «Теплофизика, автоматизация Теория и практика генерации теплоты • Направление – «Металлургия» • Профиль – «Теплофизика, автоматизация и экология промышленных печей» • • Разработчики: проф. , д. т. н. Филимонов Ю. П. доц. , к. т. н. Шибалов С. Н. Кафедра ТЭМП, ГТУ «МИСи. С»

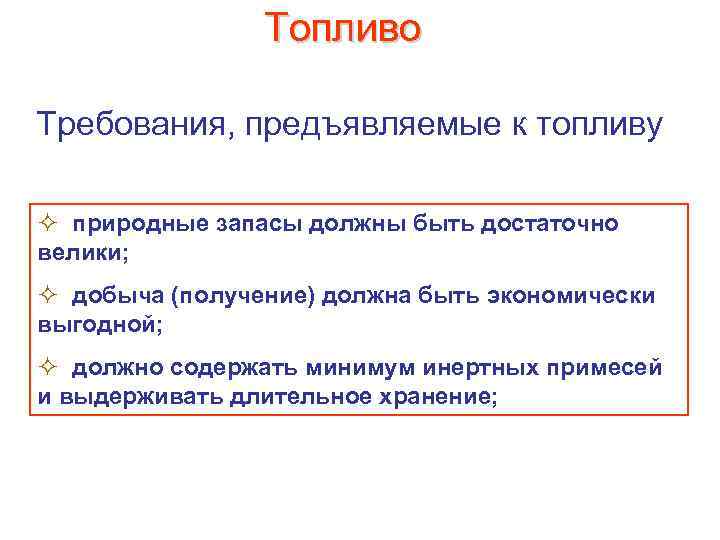

Топливо Требования, предъявляемые к топливу ² природные запасы должны быть достаточно велики; ² добыча Топливо Требования, предъявляемые к топливу ² природные запасы должны быть достаточно велики; ² добыча (получение) должна быть экономически выгодной; ² должно содержать минимум инертных примесей и выдерживать длительное хранение;

Топливо Классификация видов топлива По агрегатному состоянию v жидкое (мазут); По происхождению v естественное Топливо Классификация видов топлива По агрегатному состоянию v жидкое (мазут); По происхождению v естественное (природный газ); v газообразное (природный газ); v искусственное (доменный газ, генераторный газ, мазут). v твердое (кокс).

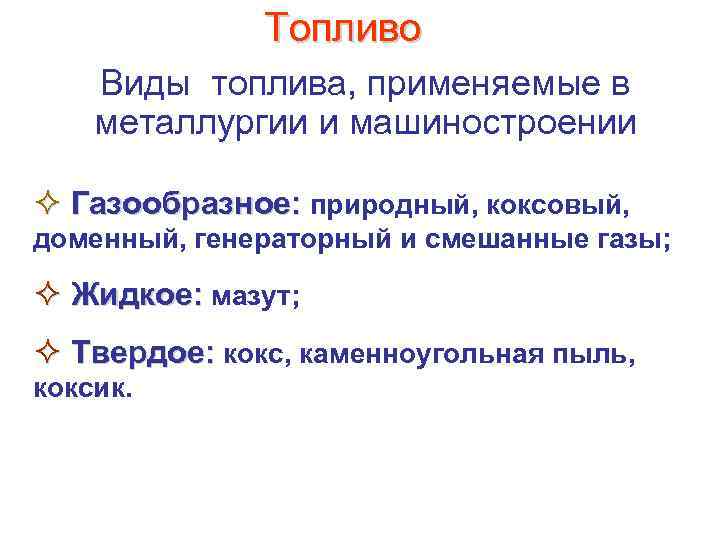

Топливо Виды топлива, применяемые в металлургии и машиностроении ² Газообразное: природный, коксовый, доменный, генераторный Топливо Виды топлива, применяемые в металлургии и машиностроении ² Газообразное: природный, коксовый, доменный, генераторный и смешанные газы; ² Жидкое: мазут; ² Твердое: кокс, каменноугольная пыль, коксик.

Топливо Схема Газогенератора 1 — загрузочная коробка; 2 — шуровочные отверстия; 3 — патрубок Топливо Схема Газогенератора 1 — загрузочная коробка; 2 — шуровочные отверстия; 3 — патрубок для отвода газа; 4 — шахта га зогенератора; 5 — футеровка (огнеупорный кирпич); 6 — фартук; 7 — вращающаяся чаша; 8 — колосниковая решетка; 9 — нож сбрасыватель

Топливо Схема коксовой печи с нижним подводом тепла 1 – загрузочный люк; 2 – Топливо Схема коксовой печи с нижним подводом тепла 1 – загрузочный люк; 2 – газоотводящий люк; 3 – камера коксования; 4 – соединительный канал (коксовый ход); 5 – регенератор (селекционный); 6 – газовоздушный; 7 – боров; 8 – нижняя плита; 9 – верхняя плита; 10 – подовый канал; 11 – газопровод коксового газа; 12 – кантовочный кран; 13 – коллектор коксового газа; 14 – дюзовые каналы; 15 – перегородка между вертикалами; 16 – вертикалы; 17 – перевальное окно; 18 – смотровочные шахточки

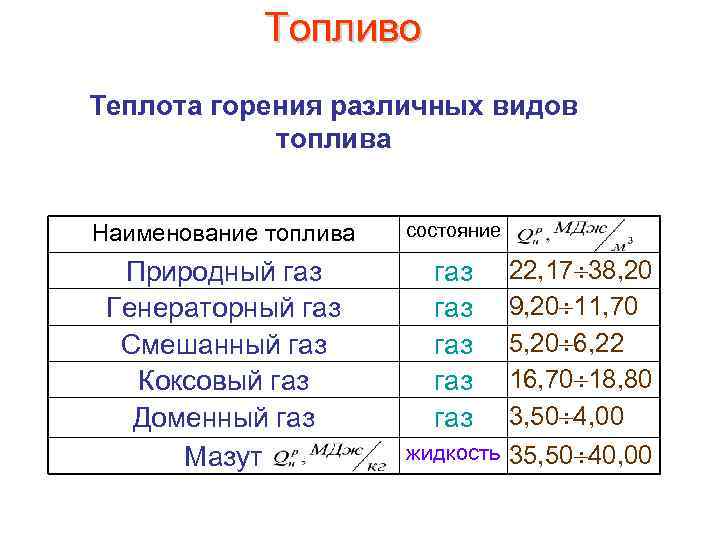

Топливо Теплота горения различных видов топлива Наименование топлива состояние Природный газ Генераторный газ Смешанный Топливо Теплота горения различных видов топлива Наименование топлива состояние Природный газ Генераторный газ Смешанный газ Коксовый газ Доменный газ Мазут газ газ газ 22, 17 38, 20 9, 20 11, 70 5, 20 6, 22 16, 70 18, 80 3, 50 4, 00 жидкость 35, 50 40, 00

Топливо Тепловые эффекты некоторых реакций окисления Реакция Тепловой эффект к. Дж/кмоль к. Дж/кг к. Топливо Тепловые эффекты некоторых реакций окисления Реакция Тепловой эффект к. Дж/кмоль к. Дж/кг к. Дж/м 3 408860 34070 285640 12645 43590 118897 9902 241800 121025 10760 805560 35800 1341514 59037

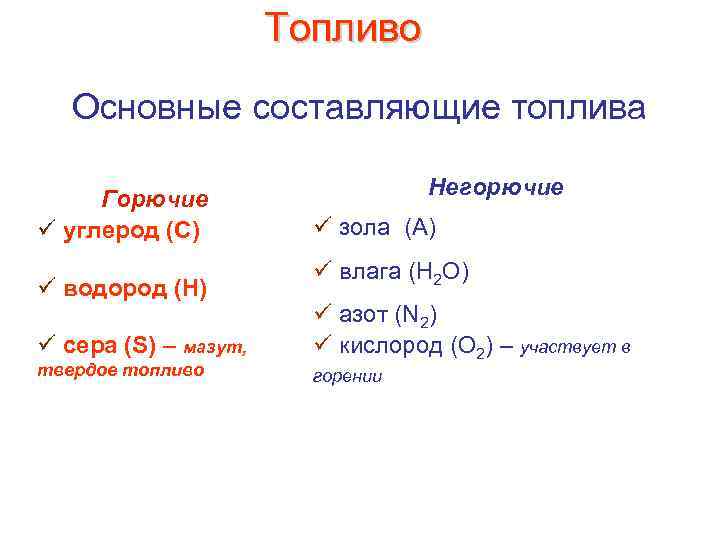

Топливо Основные составляющие топлива Горючие ü углерод (C) ü водород (H) ü сера (S) Топливо Основные составляющие топлива Горючие ü углерод (C) ü водород (H) ü сера (S) – мазут, твердое топливо Негорючие ü зола (A) ü влага (H 2 O) ü азот (N 2) ü кислород (O 2) – участвует в горении

Топливо Схема формирования элементного состава жидких и твердых видов топлива Индекс Состав Со о Топливо Схема формирования элементного состава жидких и твердых видов топлива Индекс Состав Со о r c p Но Оо Nо Sr Органическая масса Горючая масса Сухая масса Рабочая масса топлива Ac Wp

Топливо Сведения о теплоте сгорания и тепловых эквивалентах некоторых видов топлива Виды топлива Тепловой Топливо Сведения о теплоте сгорания и тепловых эквивалентах некоторых видов топлива Виды топлива Тепловой эквивалент Размер ность Природный газ Теплота сгорания Размер ность Эт МДж/м 3 32, 0…. 41, 0 кг у. т/м 3 1, 09… 1, 40 Доменный газ // 2, 8… 4, 1 // 0, 10… 0, 14 Коксовый газ // 16, 0… 18, 0 // 0, 55… 0, 61 Генераторный газ // 5, 2… 6, 2 // 0, 17… 0, 21 кг у. т/кг 1, 33… 1, 4 Мазут МДж/кг 39, 0… 41, 0 Древесина // 10, 2 // 0, 35 Торф // 10, 5… 11, 0 // 0, 36… 0, 38 Бурые угли // 16, 5 // 0, 56 Каменные угли // 16, 8… 28, 0 // 0, 57… 0, 96 Антрацит // 25, 1… 27, 2 // 0, 86… 0, 93 Кокс // 27, 5 // 0, 94

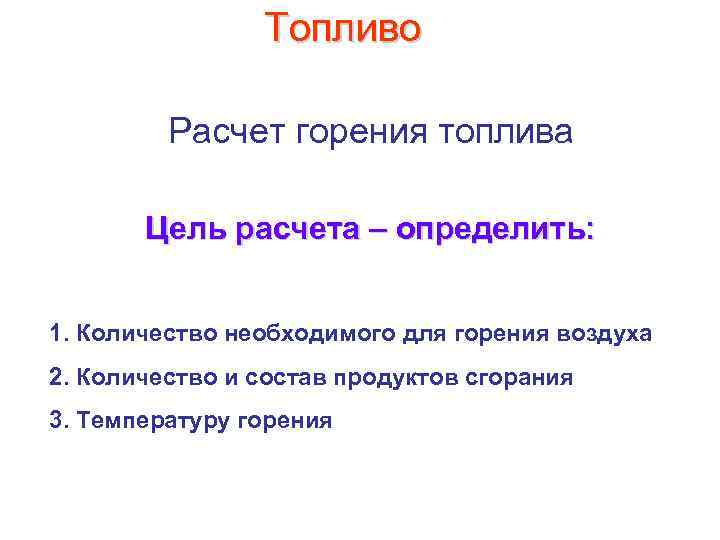

Топливо Расчет горения топлива Цель расчета – определить: 1. Количество необходимого для горения воздуха Топливо Расчет горения топлива Цель расчета – определить: 1. Количество необходимого для горения воздуха 2. Количество и состав продуктов сгорания 3. Температуру горения

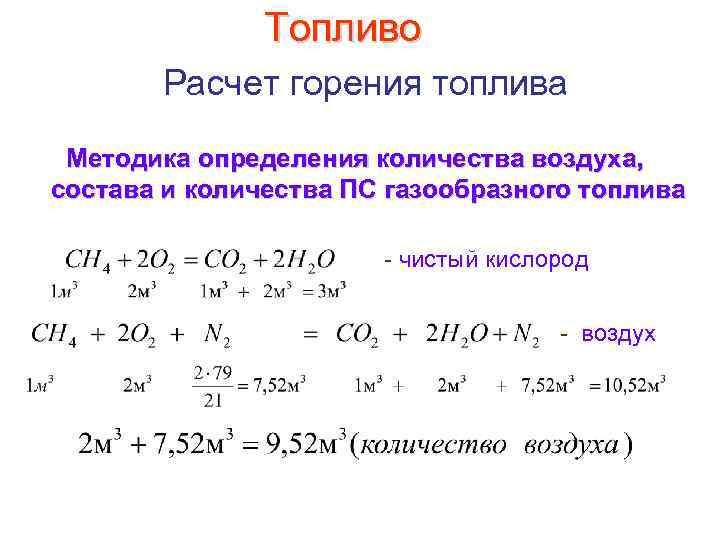

Топливо Расчет горения топлива Методика определения количества воздуха, состава и количества ПС газообразного топлива Топливо Расчет горения топлива Методика определения количества воздуха, состава и количества ПС газообразного топлива чистый кислород воздух

Топливо Результаты расчета горения газообразного топлива Участвуют в горении CO 2 H 2 O Топливо Результаты расчета горения газообразного топлива Участвуют в горении CO 2 H 2 O O 2 93, 2 186, 4 1, 4 2, 1 1, 8 2, 4 3, 0 4, 9 195, 75 736, 31 932, 06 98, 8 193, 9 741, 11 1033, 8 9, 55 18, 75 71, 7 100 Топливо Воздух м 3 O 2 N 2 CH 4 93, 2 186, 4 C 2 H 6 0, 7 2, 45 C 3 H 8 0, 6 3, 0 C 4 H 10 0, 6 3, 9 N 2 4, 9 195, 75 3, 762= =736, 31 при n=1 100 79, 0 N 2 Всего % 21, 0 215, 32 809, 94 1025, 26 98, 8 193, 9 19, 57 814, 74 1127, 0 % 21, 0 8, 76 17, 22 1, 73 72, 29 100 79, 0 100, 0 736, 31 (из воздуха) % 195, 75+736, 31 =932, 06 Состав при n=1, 1 Образуется ПС, м 3 100, 0

Топливо Методика определения количества воздуха, состава и количества ПС жидкого топлива горение в чистом Топливо Методика определения количества воздуха, состава и количества ПС жидкого топлива горение в чистом кислороде горение в воздухе Теоретическое количество воздуха для горения 1, 87 + 7, 02 = 8, 89 м 3 Теоретическое количество продуктов сгорания 1, 87 + 7, 02 = 8, 89 м 3

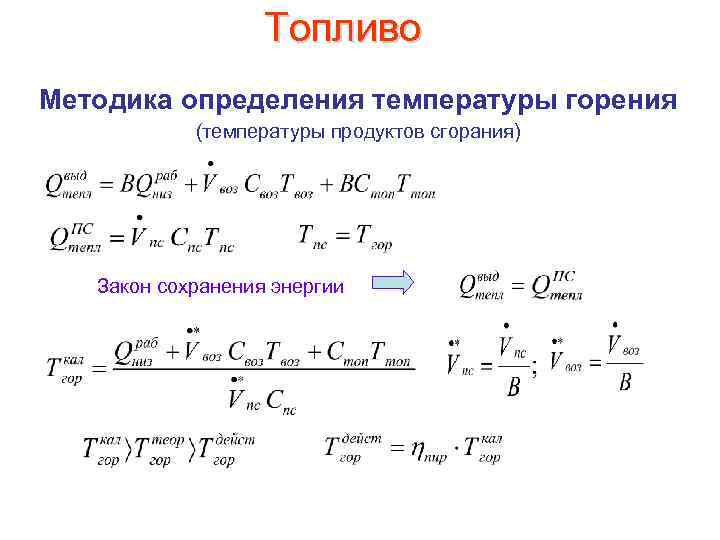

Топливо Методика определения температуры горения (температуры продуктов сгорания) Закон сохранения энергии Топливо Методика определения температуры горения (температуры продуктов сгорания) Закон сохранения энергии

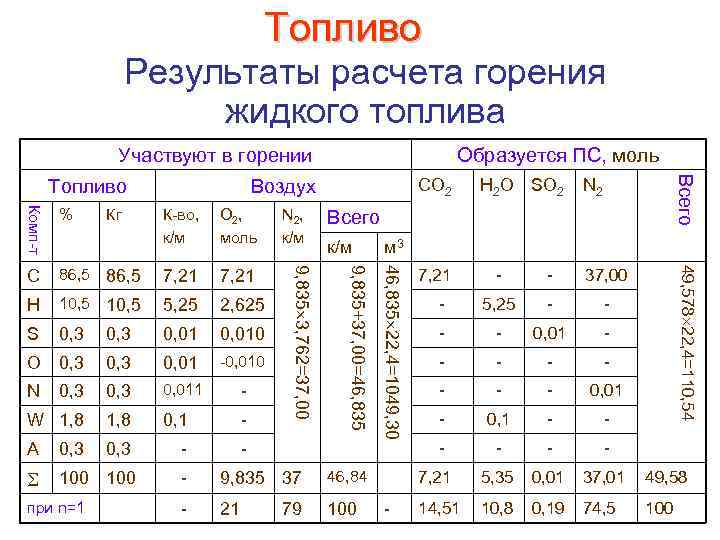

Топливо Результаты расчета горения жидкого топлива Участвуют в горении CO 2 Воздух Комп т Топливо Результаты расчета горения жидкого топлива Участвуют в горении CO 2 Воздух Комп т % C 86, 5 7, 21 H 10, 5 5, 25 2, 625 S 0, 3 0, 010 O 0, 3 0, 010 N 0, 3 0, 011 W 1, 8 0, 1 A 0, 3 100 9, 835 37 46, 84 21 100 К во, к/м O 2, моль N 2 , к/м м 3 37, 00 5, 25 0, 01 0, 1 7, 21 49, 578 22, 4=110, 54 46, 835 22, 4=1049, 30 79 N 2 Всего 9, 835+37, 00=46, 835 9, 835 3, 762=37, 00 при n=1 Кг H 2 O SO 2 Всего Топливо Образуется ПС, моль 5, 35 0, 01 37, 01 49, 58 14, 51 10, 8 0, 19 74, 5 100

Топливо Скорость реакции Изменение скорости цепной реакции во времени wmax инд – период индукции Топливо Скорость реакции Изменение скорости цепной реакции во времени wmax инд – период индукции w 1 инд Время

Топливо «Полуостров воспламенения» стехиометрической смеси H 2 и O 2 о Топливо «Полуостров воспламенения» стехиометрической смеси H 2 и O 2 о

Топливо Условия воспламенения Q I – кривая I 2 тепловыделения II – линии теплоотдачи Топливо Условия воспламенения Q I – кривая I 2 тепловыделения II – линии теплоотдачи B 1 II``` T

Топливо Условия воспламенения Передается в окружающую среду Выделяется при горении Для точки «В» справедливо Топливо Условия воспламенения Передается в окружающую среду Выделяется при горении Для точки «В» справедливо и и (1) Продолжение на Слайде № 22

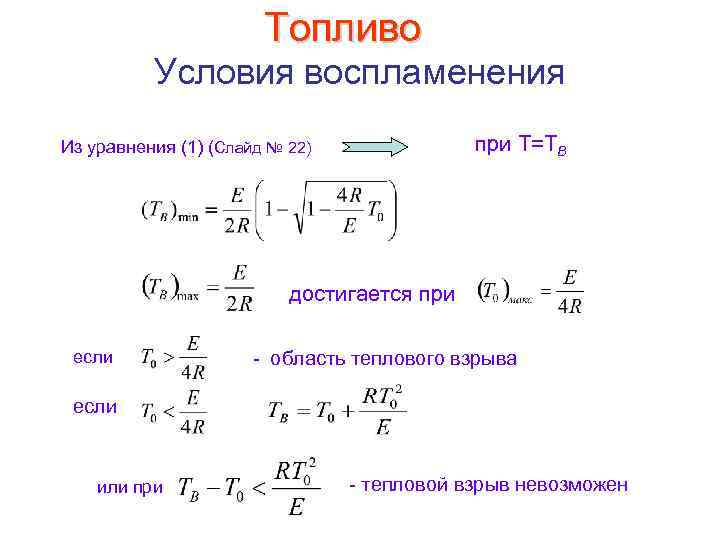

Топливо Условия воспламенения при Т=ТВ Из уравнения (1) (Слайд № 22) достигается при если Топливо Условия воспламенения при Т=ТВ Из уравнения (1) (Слайд № 22) достигается при если область теплового взрыва если или при тепловой взрыв невозможен

Топливо Концентрационные пределы воспламенения Газ При газо воздушной При газо кислородной смеси, % Нижний Топливо Концентрационные пределы воспламенения Газ При газо воздушной При газо кислородной смеси, % Нижний верхний H 2 9, 5 65, 2 91, 6 CO 15, 6 70, 9 16, 7 93, 5 CH 4 6, 3 11, 9 6, 5 51, 9

Топливо Концентрационные пределы воспламенения Если газообразное топливо содержит балласт в виде CO 2 и Топливо Концентрационные пределы воспламенения Если газообразное топливо содержит балласт в виде CO 2 и N 2: ZГ граница зажигания, рассчитанная для горючей массы газа; =CO 2+ N 2 – содержание балласта в горючем газе, %

Топливо Нормальное горение Скорость перемещения фронта пламени в неподвижной среде в движущейся среде эмпирическая Топливо Нормальное горение Скорость перемещения фронта пламени в неподвижной среде в движущейся среде эмпирическая зависимость

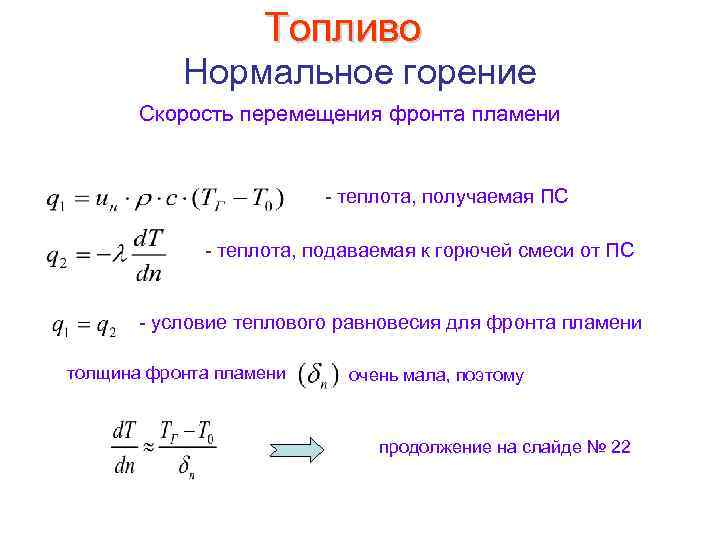

Топливо Нормальное горение Скорость перемещения фронта пламени теплота, получаемая ПС теплота, подаваемая к горючей Топливо Нормальное горение Скорость перемещения фронта пламени теплота, получаемая ПС теплота, подаваемая к горючей смеси от ПС условие теплового равновесия для фронта пламени толщина фронта пламени очень мала, поэтому продолжение на слайде № 22

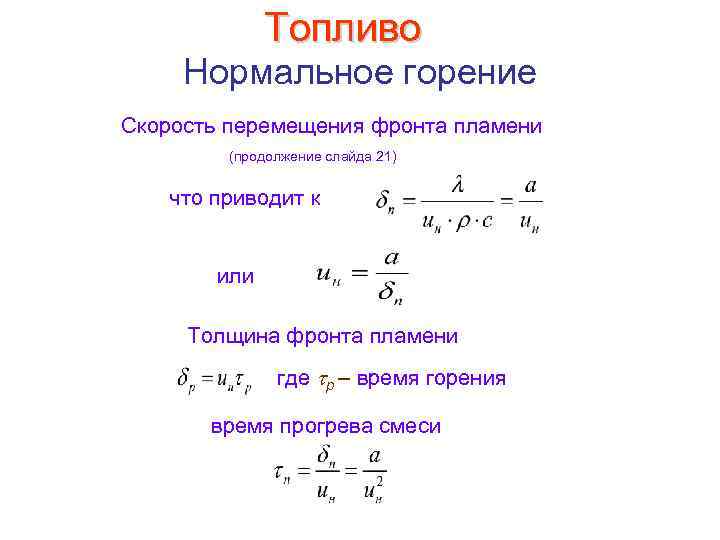

Топливо Нормальное горение Скорость перемещения фронта пламени (продолжение слайда 21) что приводит к или Топливо Нормальное горение Скорость перемещения фронта пламени (продолжение слайда 21) что приводит к или Толщина фронта пламени где р – время горения время прогрева смеси

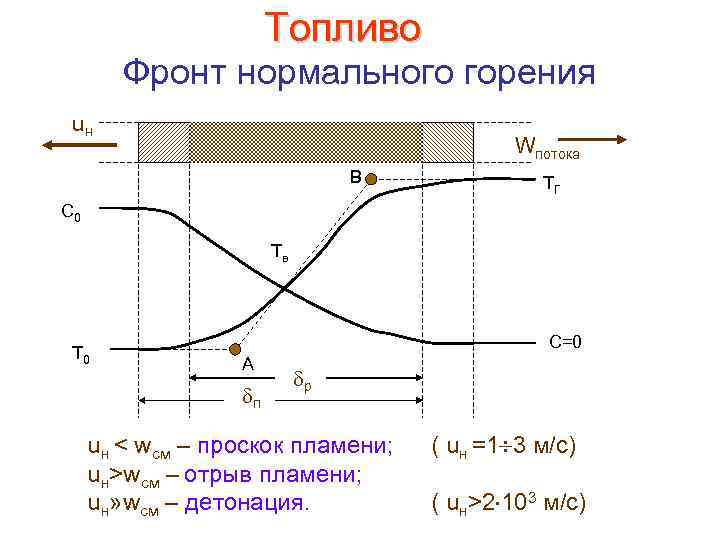

Топливо Фронт нормального горения uн Wпотока B TГ C 0 Tв T 0 C=0 Топливо Фронт нормального горения uн Wпотока B TГ C 0 Tв T 0 C=0 A п р uн < wсм – проскок пламени; uн>wсм – отрыв пламени; uн» wсм – детонация. ( uн =1 3 м/с) ( uн>2 103 м/с)

Топливо Турбулизация пламени Высота Диффузионное Переходная Полностью развитое пламя область турбулентное течение огибающая длин Топливо Турбулизация пламени Высота Диффузионное Переходная Полностью развитое пламя область турбулентное течение огибающая длин пламени огибающая точек срыва 0 возрастание скорости внутри сопла

Топливо Турбулентный диффузионный факел Окислитель+ПС T C d 0 Горючее + ПС u 2 Топливо Турбулентный диффузионный факел Окислитель+ПС T C d 0 Горючее + ПС u 2

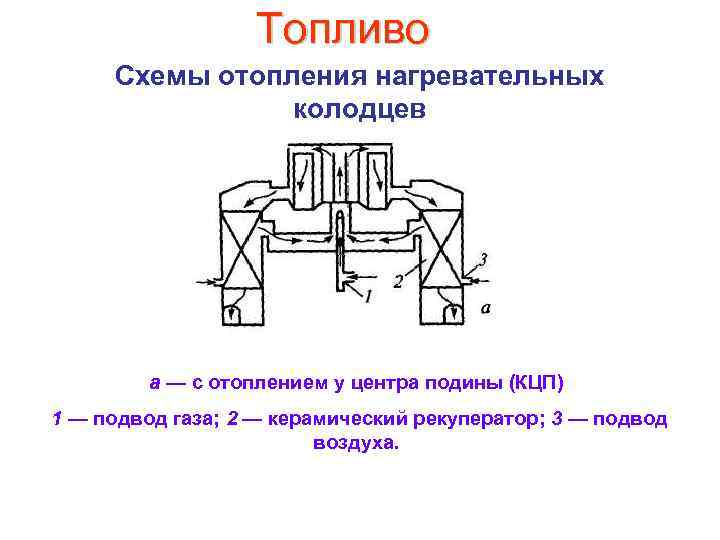

Топливо Схемы отопления нагревательных колодцев а — с отоплением у центра подины (КЦП) 1 Топливо Схемы отопления нагревательных колодцев а — с отоплением у центра подины (КЦП) 1 — подвод газа; 2 — керамический рекуператор; 3 — подвод воздуха.

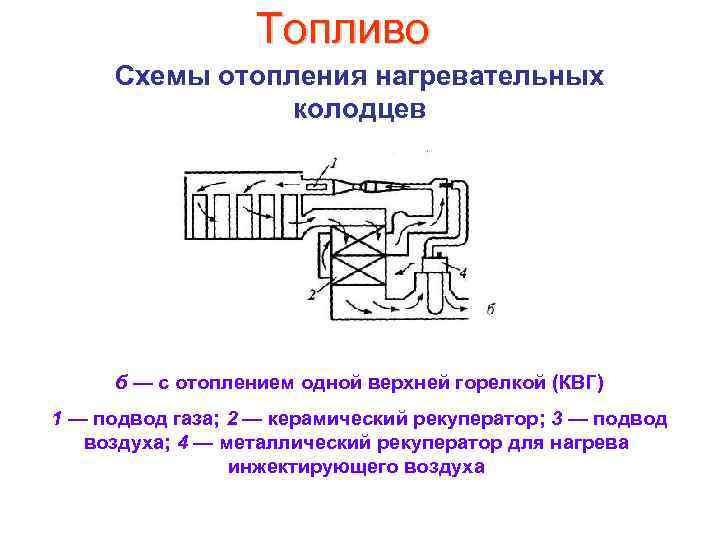

Топливо Схемы отопления нагревательных колодцев б — с отоплением одной верхней горелкой (КВГ) 1 Топливо Схемы отопления нагревательных колодцев б — с отоплением одной верхней горелкой (КВГ) 1 — подвод газа; 2 — керамический рекуператор; 3 — подвод воздуха; 4 — металлический рекуператор для нагрева инжектирующего воздуха

Топливо Схемы отопления толкательных печей (ТП) а — однозонная б — трехзонная в — Топливо Схемы отопления толкательных печей (ТП) а — однозонная б — трехзонная в — пятизонная

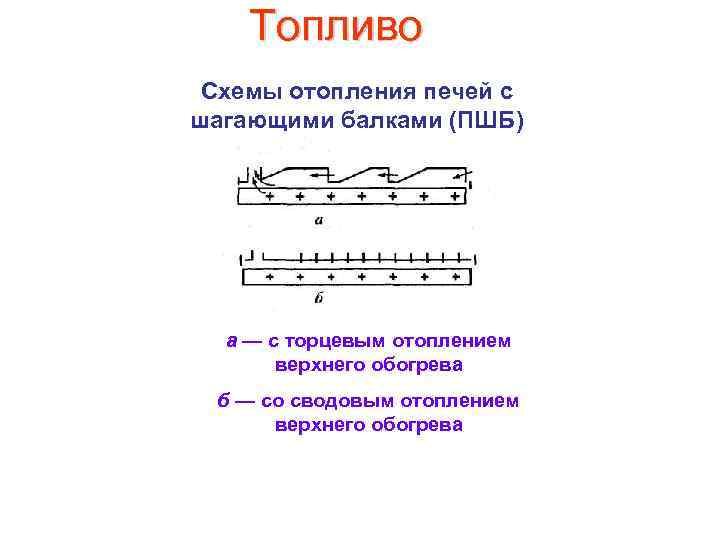

Топливо Схемы отопления печей с шагающими балками (ПШБ) а — с торцевым отоплением верхнего Топливо Схемы отопления печей с шагающими балками (ПШБ) а — с торцевым отоплением верхнего обогрева б — со сводовым отоплением верхнего обогрева

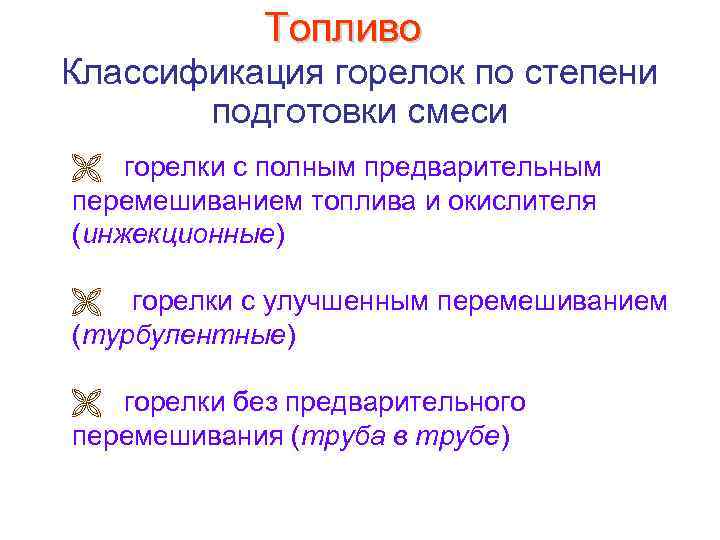

Топливо Классификация горелок по степени подготовки смеси горелки с полным предварительным перемешиванием топлива и Топливо Классификация горелок по степени подготовки смеси горелки с полным предварительным перемешиванием топлива и окислителя (инжекционные) горелки с улучшенным перемешиванием (турбулентные) горелки без предварительного перемешивания (труба в трубе)

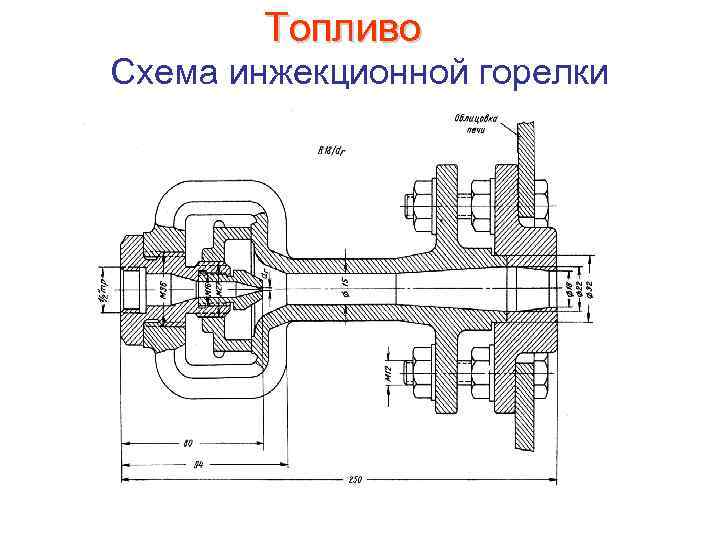

Топливо Схема инжекционной горелки Топливо Схема инжекционной горелки

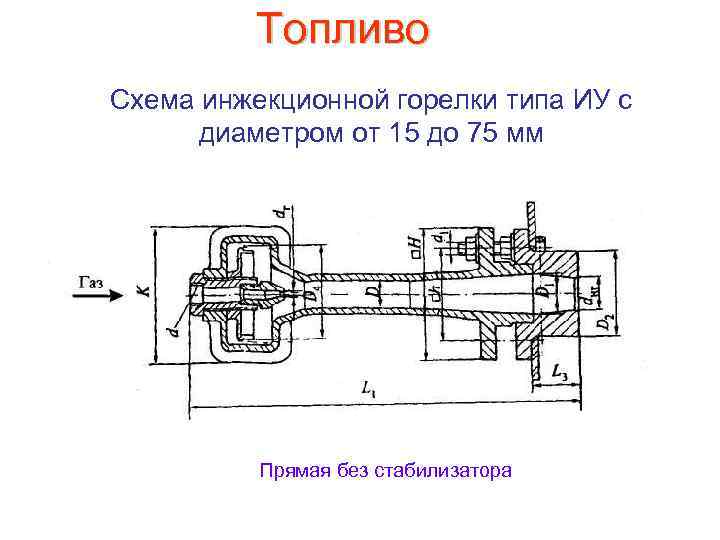

Топливо Схема инжекционной горелки типа ИУ с диаметром от 15 до 75 мм Прямая Топливо Схема инжекционной горелки типа ИУ с диаметром от 15 до 75 мм Прямая без стабилизатора

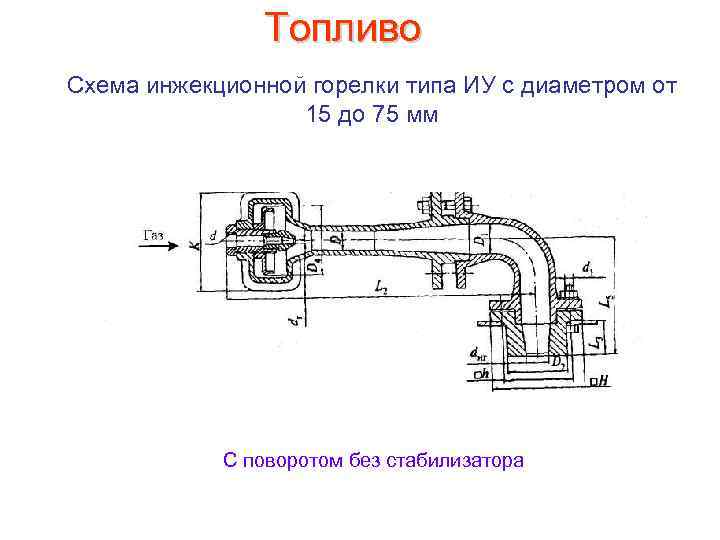

Топливо Схема инжекционной горелки типа ИУ с диаметром от 15 до 75 мм С Топливо Схема инжекционной горелки типа ИУ с диаметром от 15 до 75 мм С поворотом без стабилизатора

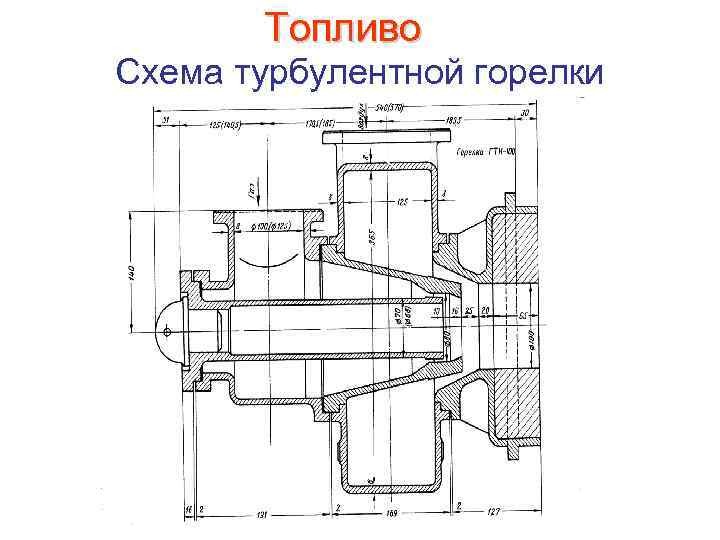

Топливо Схема турбулентной горелки Топливо Схема турбулентной горелки

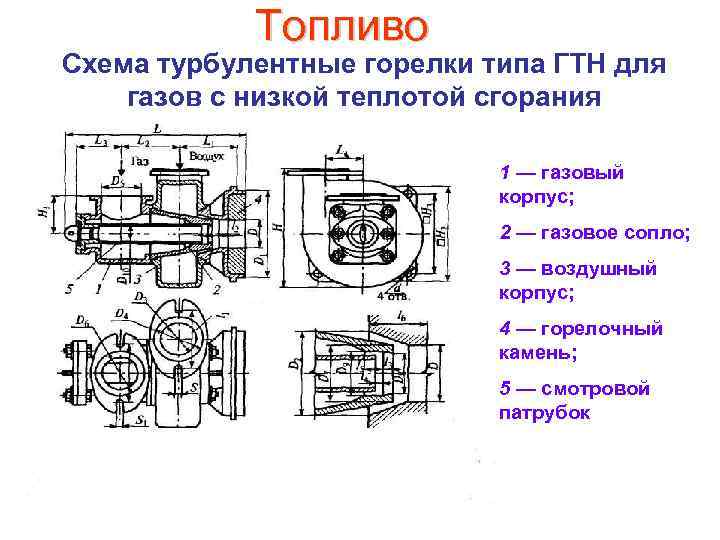

Топливо Схема турбулентные горелки типа ГТН для газов с низкой теплотой сгорания 1 — Топливо Схема турбулентные горелки типа ГТН для газов с низкой теплотой сгорания 1 — газовый корпус; 2 — газовое сопло; 3 — воздушный корпус; 4 — горелочный камень; 5 — смотровой патрубок

Топливо Схема турбулентной горелки для природного газа низкого давления типа ГНП а — с Топливо Схема турбулентной горелки для природного газа низкого давления типа ГНП а — с однострунным газовым соплом б — с многоструйным наконечником

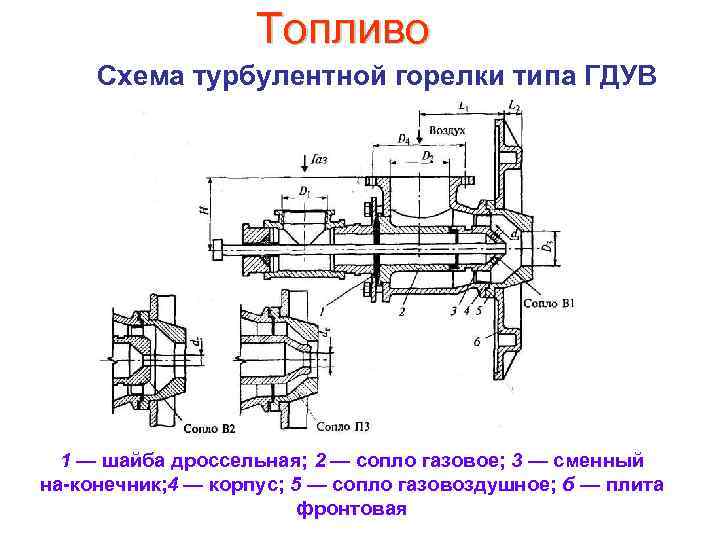

Топливо Схема турбулентной горелки типа ГДУВ 1 — шайба дроссельная; 2 — сопло газовое; Топливо Схема турбулентной горелки типа ГДУВ 1 — шайба дроссельная; 2 — сопло газовое; 3 — сменный на конечник; 4 — корпус; 5 — сопло газовоздушное; б — плита фронтовая

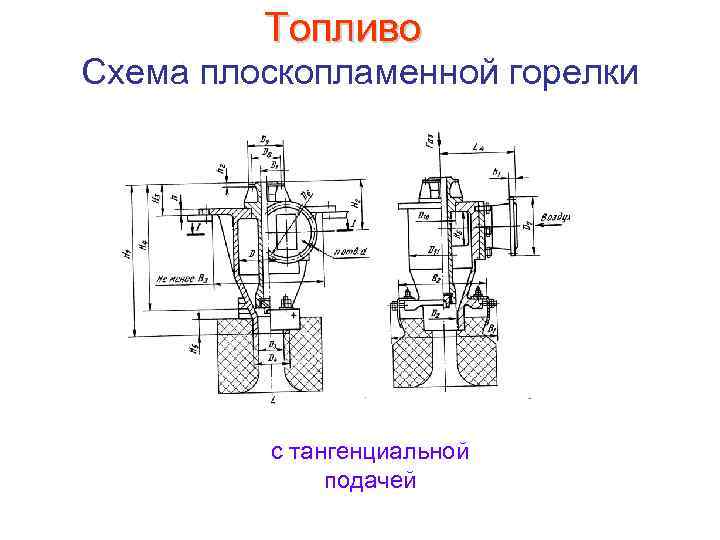

Топливо Схема плоскопламенной горелки с тангенциальной подачей Топливо Схема плоскопламенной горелки с тангенциальной подачей

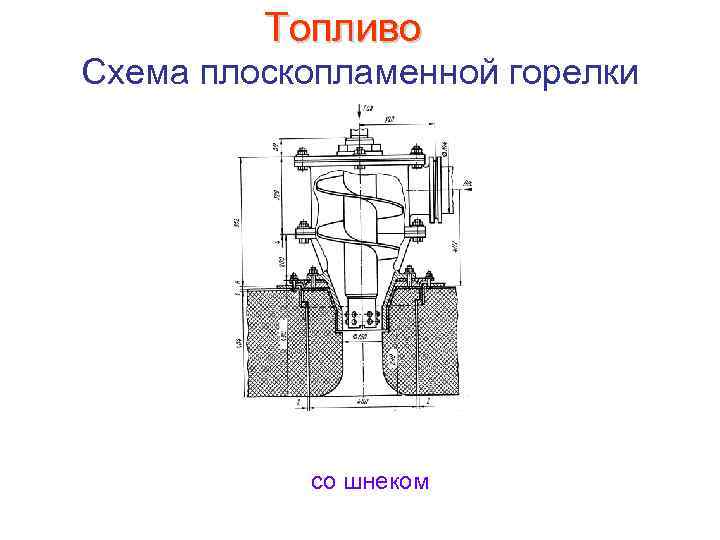

Топливо Схема плоскопламенной горелки со шнеком Топливо Схема плоскопламенной горелки со шнеком

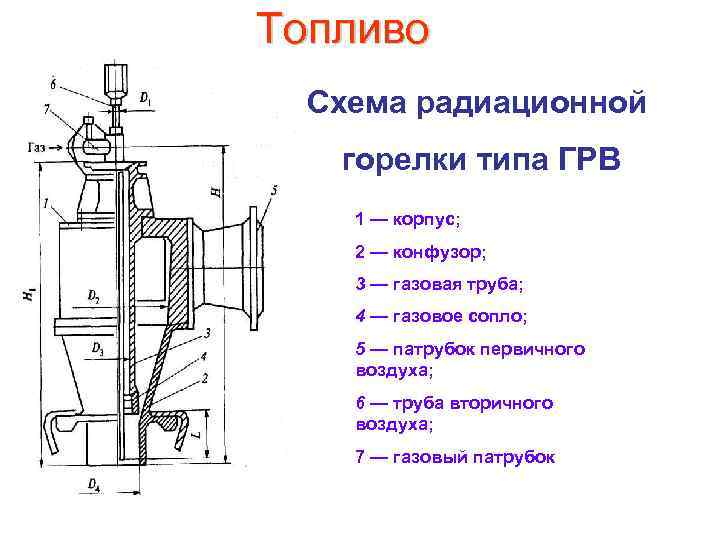

Топливо Схема радиационной горелки типа ГРВ 1 — корпус; 2 — конфузор; 3 — Топливо Схема радиационной горелки типа ГРВ 1 — корпус; 2 — конфузор; 3 — газовая труба; 4 — газовое сопло; 5 — патрубок первичного воздуха; 6 — труба вторичного воздуха; 7 — газовый патрубок

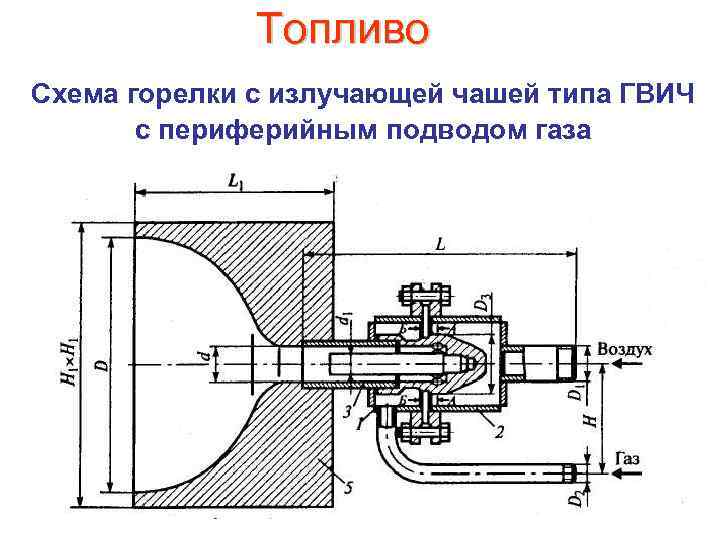

Топливо Схема горелки с излучающей чашей типа ГВИЧ с периферийным подводом газа Топливо Схема горелки с излучающей чашей типа ГВИЧ с периферийным подводом газа

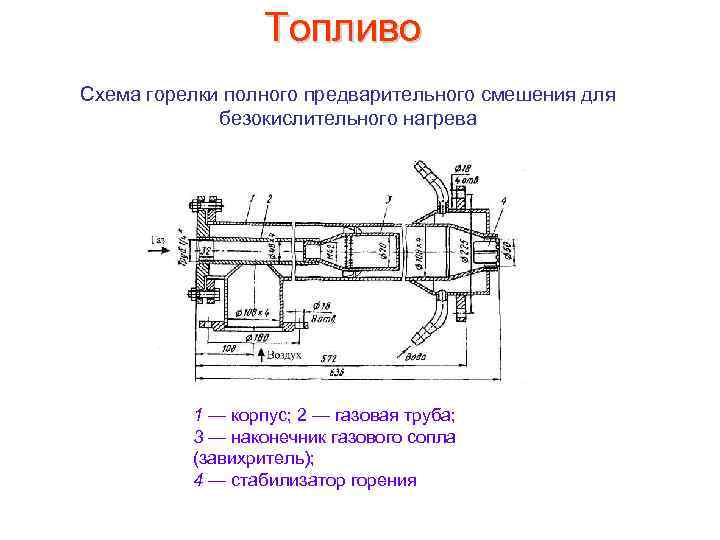

Топливо Схема горелки полного предварительного смешения для безокислительного нагрева 1 — корпус; 2 — Топливо Схема горелки полного предварительного смешения для безокислительного нагрева 1 — корпус; 2 — газовая труба; 3 — наконечник газового сопла (завихритель); 4 — стабилизатор горения

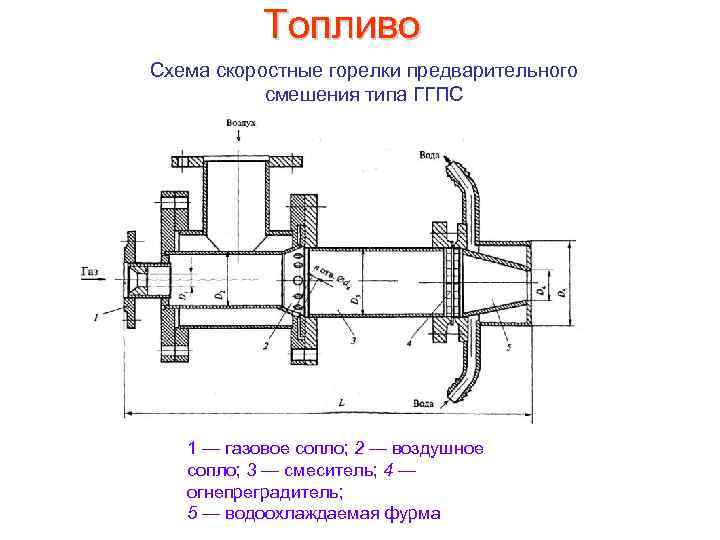

Топливо Схема скоростные горелки предварительного смешения типа ГГПС 1 — газовое сопло; 2 — Топливо Схема скоростные горелки предварительного смешения типа ГГПС 1 — газовое сопло; 2 — воздушное сопло; 3 — смеситель; 4 — огнепреградитель; 5 — водоохлаждаемая фурма

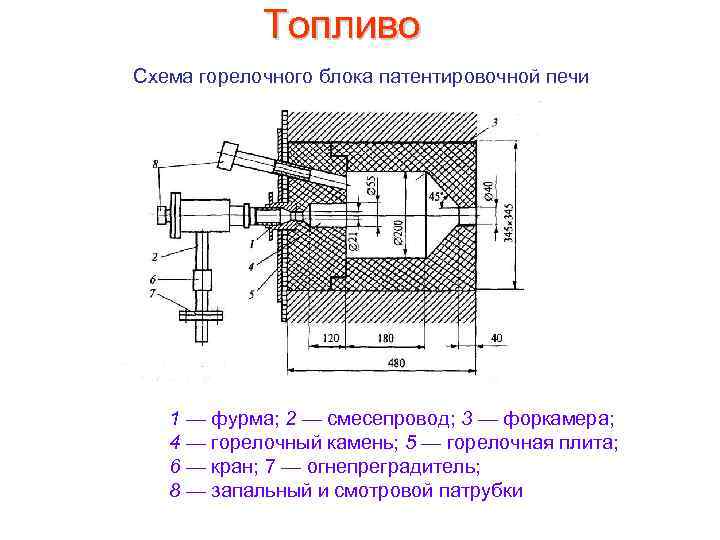

Топливо Схема горелочного блока патентировочной печи 1 — фурма; 2 — смесепровод; 3 — Топливо Схема горелочного блока патентировочной печи 1 — фурма; 2 — смесепровод; 3 — форкамера; 4 — горелочный камень; 5 — горелочная плита; 6 — кран; 7 — огнепреградитель; 8 — запальный и смотровой патрубки

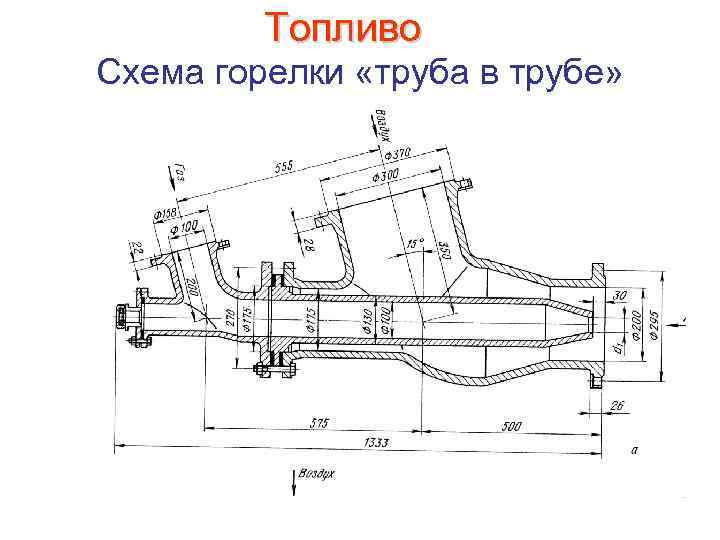

Топливо Схема горелки «труба в трубе» Топливо Схема горелки «труба в трубе»

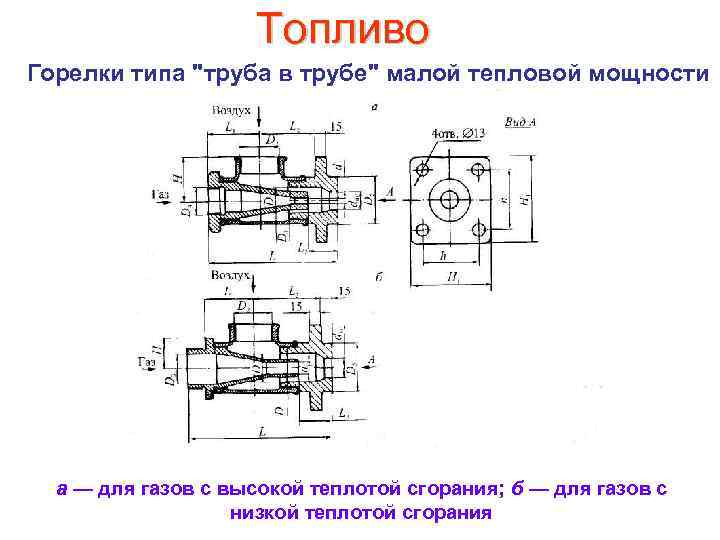

Топливо Горелки типа Топливо Горелки типа "труба в трубе" малой тепловой мощности а — для газов с высокой теплотой сгорания; б — для газов с низкой теплотой сгорания

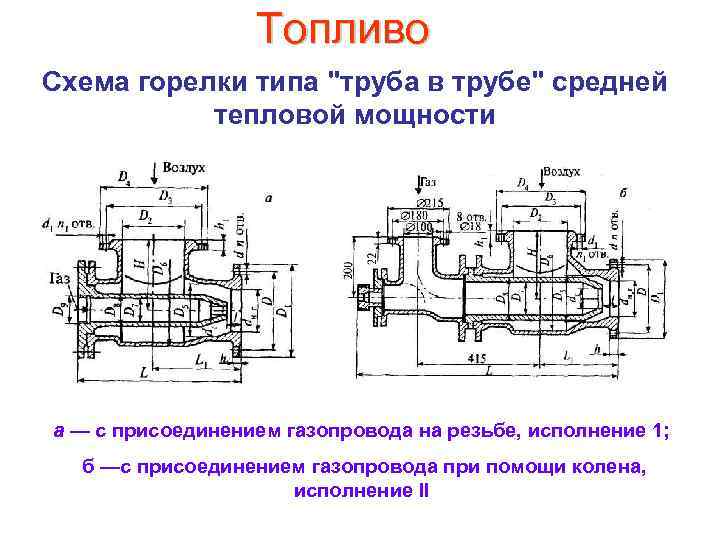

Топливо Схема горелки типа Топливо Схема горелки типа "труба в трубе" средней тепловой мощности а — с присоединением газопровода на резьбе, исполнение 1; б —с присоединением газопровода при помощи колена, исполнение II

Топливо Схема горелки типа Топливо Схема горелки типа "труба в трубе" большой тепловой мощности а — для газов с высокой теплотой сгорания; б — для газов с низкой теплотой сгорания

Топливо Схема скоростной горелки типа ПИВс Топливо Схема скоростной горелки типа ПИВс

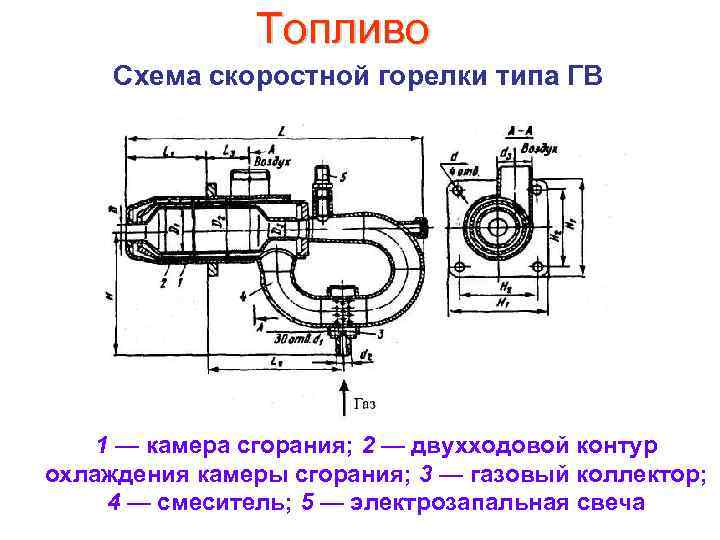

Топливо Схема скоростной горелки типа ГВ 1 — камера сгорания; 2 — двухходовой контур Топливо Схема скоростной горелки типа ГВ 1 — камера сгорания; 2 — двухходовой контур охлаждения камеры сгорания; 3 — газовый коллектор; 4 — смеситель; 5 — электрозапальная свеча

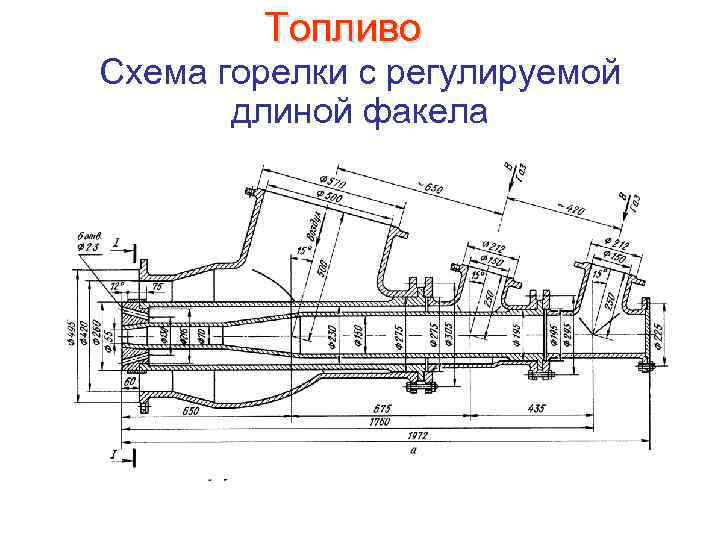

Топливо Схема горелки с регулируемой длиной факела Топливо Схема горелки с регулируемой длиной факела

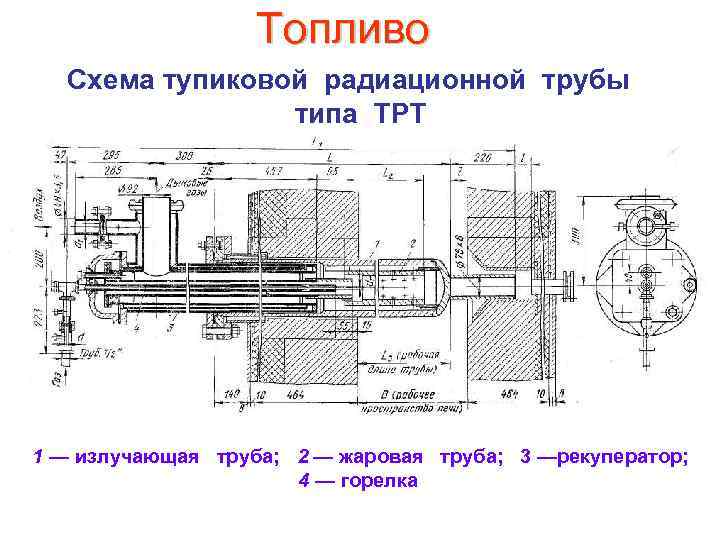

Топливо Схема тупиковой радиационной трубы типа ТРТ 1 — излучающая труба; 2 — жаровая Топливо Схема тупиковой радиационной трубы типа ТРТ 1 — излучающая труба; 2 — жаровая труба; 3 —рекуператор; 4 — горелка

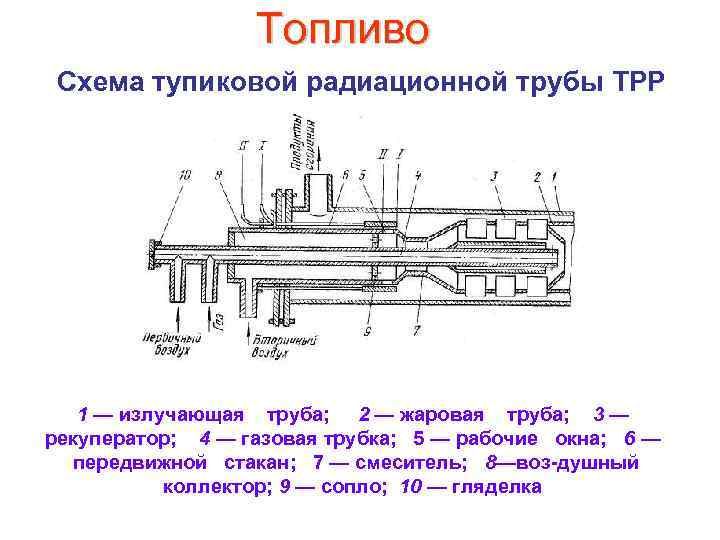

Топливо Схема тупиковой радиационной трубы ТРР 1 — излучающая труба; 2 — жаровая труба; Топливо Схема тупиковой радиационной трубы ТРР 1 — излучающая труба; 2 — жаровая труба; 3 — рекуператор; 4 — газовая трубка; 5 — рабочие окна; 6 — передвижной стакан; 7 — смеситель; 8—воз душный коллектор; 9 — сопло; 10 — гляделка

Топливо Схема U образной радиационной трубы с горелкой ВНИИМТ Стальпроект Топливо Схема U образной радиационной трубы с горелкой ВНИИМТ Стальпроект

Топливо Схема горелки ВНИИМТ — Стальпроект частичного предварительного смешения для U образной радиационной трубы Топливо Схема горелки ВНИИМТ — Стальпроект частичного предварительного смешения для U образной радиационной трубы 1 — газовое сопло; 2 — смесительная труба; 3 — труба запальника; 4 — наконечник — стабилизатор

Топливо Схема рекуператора для U образной радиационной трубы с горелкой ВНИИМТ — Стальпроект Топливо Схема рекуператора для U образной радиационной трубы с горелкой ВНИИМТ — Стальпроект

Топливо Схема W образной радиационной трубы Топливо Схема W образной радиационной трубы

Топливо Схема U образной радиационной трубы типа РТН / — излучающая труба; 2 — Топливо Схема U образной радиационной трубы типа РТН / — излучающая труба; 2 — труба для первичной смеси; 3 — стабилизатор; 4 — рекуператор

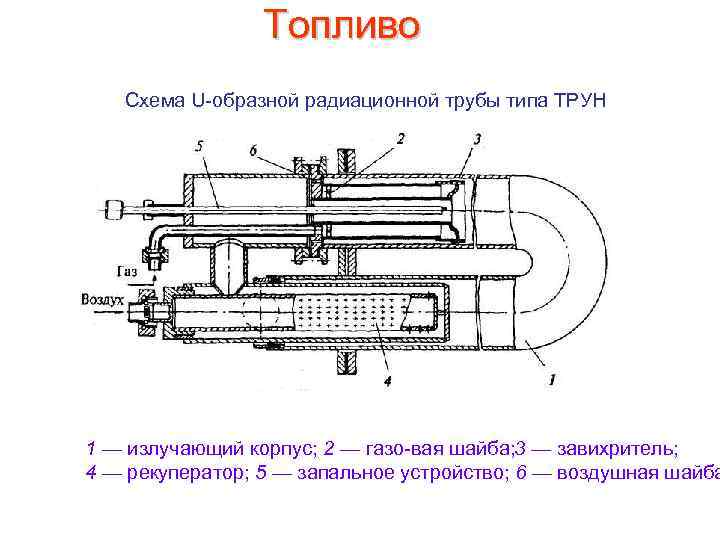

Топливо Схема U образной радиационной трубы типа ТРУН 1 — излучающий корпус; 2 — Топливо Схема U образной радиационной трубы типа ТРУН 1 — излучающий корпус; 2 — газо вая шайба; 3 — завихритель; 4 — рекуператор; 5 — запальное устройство; 6 — воздушная шайба

Топливо Схема форсунки высокого давления с двойным распылением типа ФВД в форсуночной коробке 1 Топливо Схема форсунки высокого давления с двойным распылением типа ФВД в форсуночной коробке 1 — форсунка; 2 — форсуночная коробка

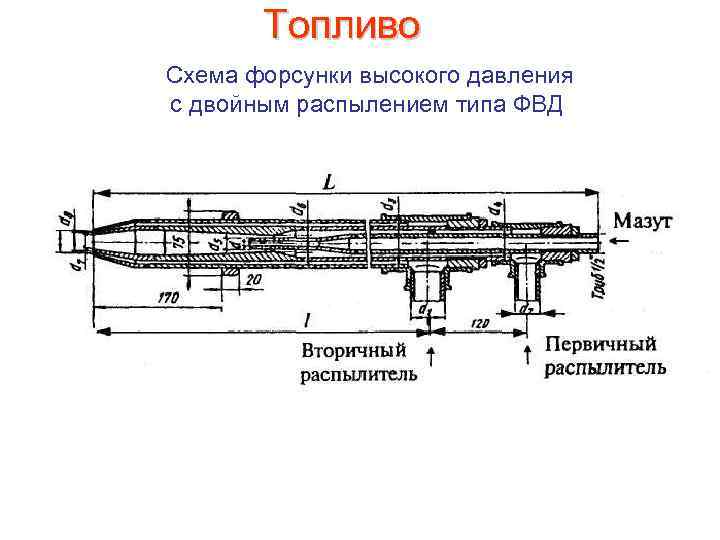

Топливо Схема форсунки высокого давления с двойным распылением типа ФВД Топливо Схема форсунки высокого давления с двойным распылением типа ФВД

Топливо Схема коротко факельной форсунки системы Карабина типа ФК Топливо Схема коротко факельной форсунки системы Карабина типа ФК

Топливо Схема Газомазутной горелки типа ГКВГ 1 — корпус; 2 — насадка; 3 — Топливо Схема Газомазутной горелки типа ГКВГ 1 — корпус; 2 — насадка; 3 — большая вихре вая камера; 4 — малая вихревая камера с эжектором; 5 — газовая трубка; 6 — мазутная труба

Топливо Схема газомазутной горелки типа КГМГ А 1 корпус; 2 насадка; 3 акустический излучатель; Топливо Схема газомазутной горелки типа КГМГ А 1 корпус; 2 насадка; 3 акустический излучатель; 4 — газовая труба; 5 — мазутная труба

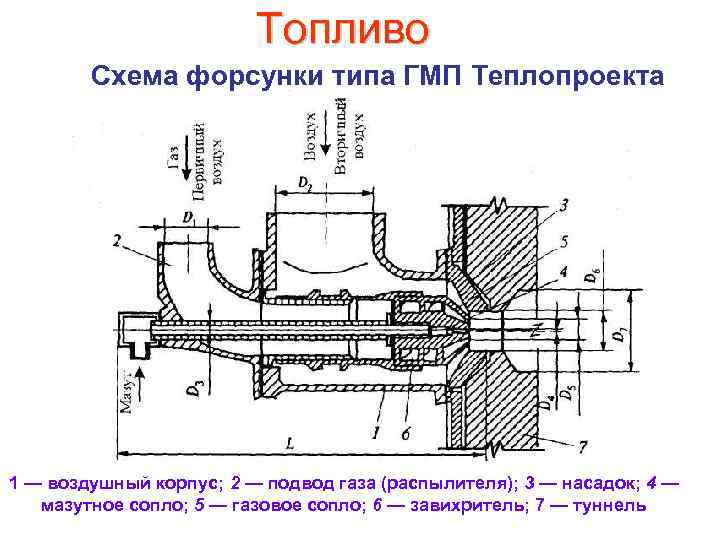

Топливо Схема форсунки типа ГМП Теплопроекта 1 — воздушный корпус; 2 — подвод газа Топливо Схема форсунки типа ГМП Теплопроекта 1 — воздушный корпус; 2 — подвод газа (распылителя); 3 — насадок; 4 — мазутное сопло; 5 — газовое сопло; 6 — завихритель; 7 — туннель

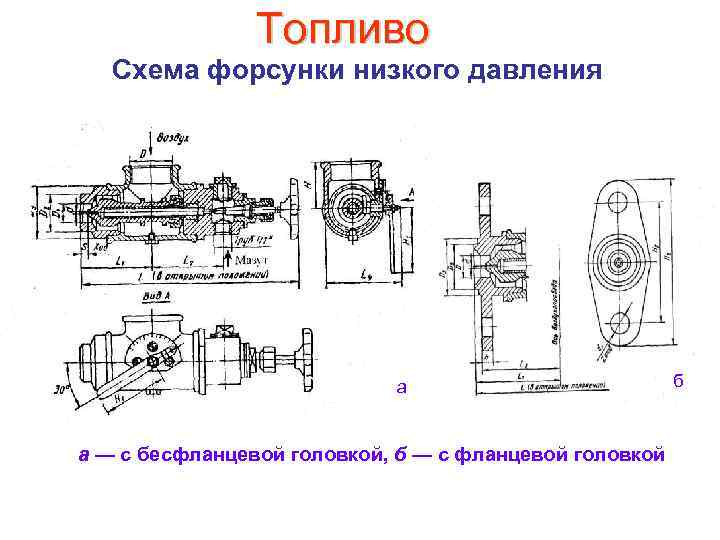

Топливо Схема форсунки низкого давления а а — с бесфланцевой головкой, б — с Топливо Схема форсунки низкого давления а а — с бесфланцевой головкой, б — с фланцевой головкой б

Топливо Схема горелки с подавлением эмиссии NOX Топливо Схема горелки с подавлением эмиссии NOX

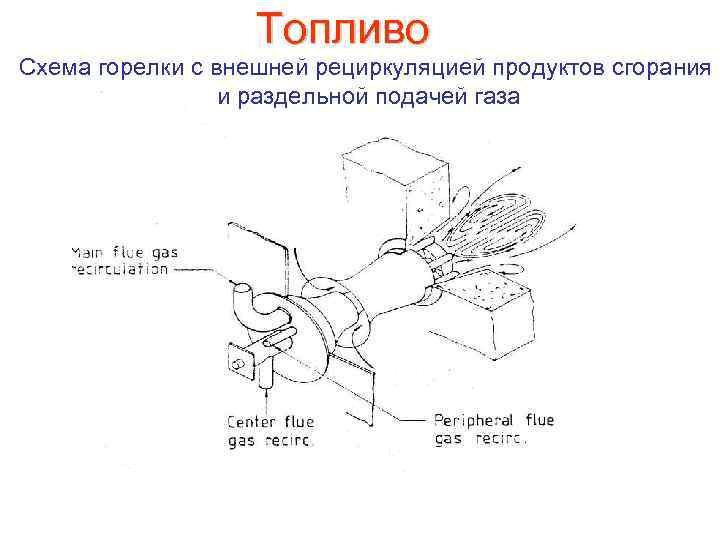

Топливо Схема горелки с внешней рециркуляцией продуктов сгорания и раздельной подачей газа Топливо Схема горелки с внешней рециркуляцией продуктов сгорания и раздельной подачей газа

Топливо Зависимость выброса оксидов азота от температуры подогрева воздуха и степени рециркуляции Топливо Зависимость выброса оксидов азота от температуры подогрева воздуха и степени рециркуляции

Топливо Комбинированная горелка – форсунка для постадийного сжигания топлива с внешней рециркуляцией Топливо Комбинированная горелка – форсунка для постадийного сжигания топлива с внешней рециркуляцией

Топливо Комбинированная горелка – форсунка для постадийного сжигания топлива Топливо Комбинированная горелка – форсунка для постадийного сжигания топлива

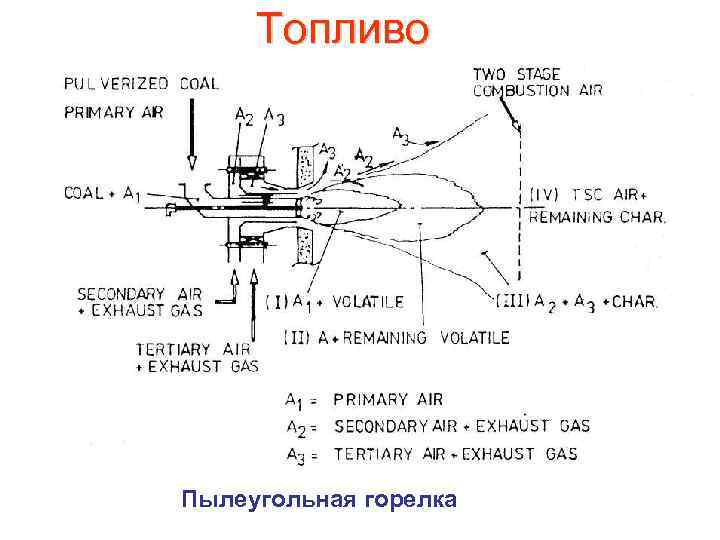

Топливо Пылеугольная горелка Топливо Пылеугольная горелка

Топливо Способ сжигания газа и эмиссия NOX Топливо Способ сжигания газа и эмиссия NOX

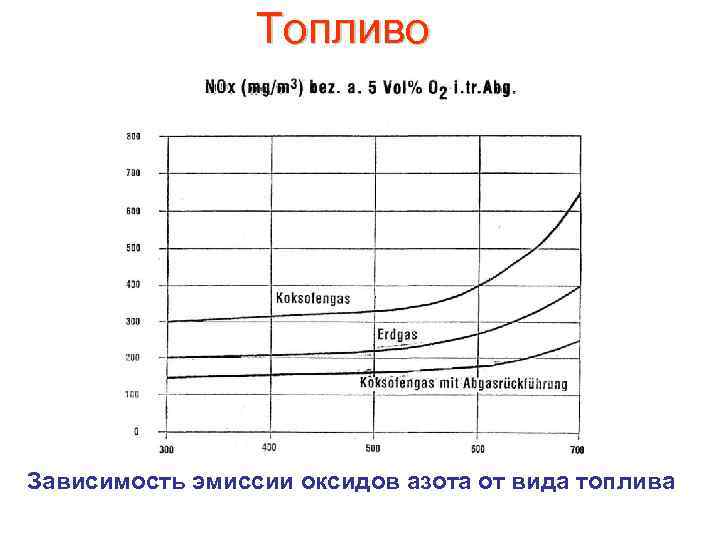

Топливо Зависимость эмиссии оксидов азота от вида топлива Топливо Зависимость эмиссии оксидов азота от вида топлива

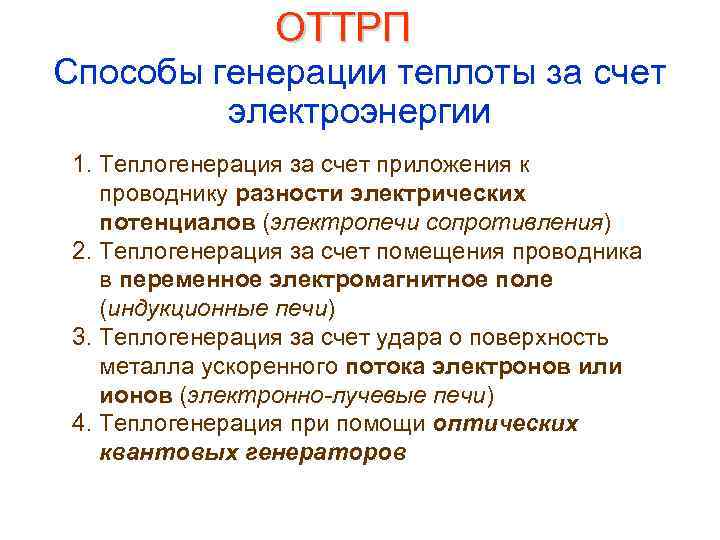

ОТТРП Способы генерации теплоты за счет электроэнергии 1. Теплогенерация за счет приложения к проводнику ОТТРП Способы генерации теплоты за счет электроэнергии 1. Теплогенерация за счет приложения к проводнику разности электрических потенциалов (электропечи сопротивления) 2. Теплогенерация за счет помещения проводника в переменное электромагнитное поле (индукционные печи) 3. Теплогенерация за счет удара о поверхность металла ускоренного потока электронов или ионов (электронно-лучевые печи) 4. Теплогенерация при помощи оптических квантовых генераторов

ОТТРП Ленточные электрические нагревательные элементы на стенке на поду и своде ОТТРП Ленточные электрические нагревательные элементы на стенке на поду и своде

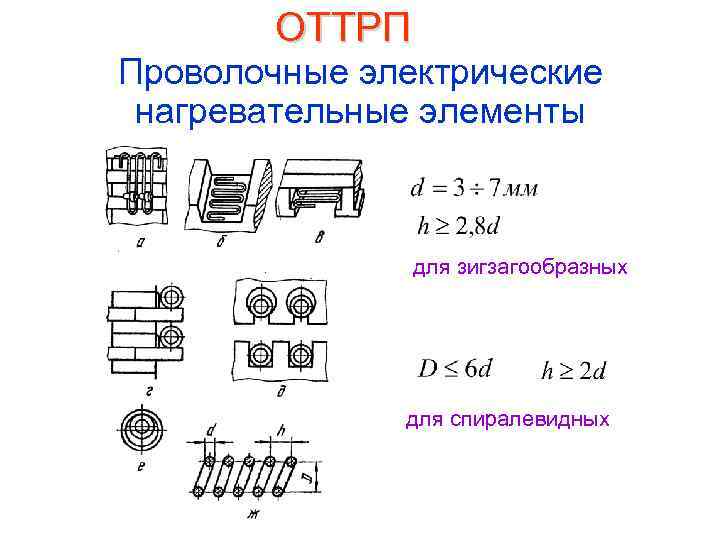

ОТТРП Проволочные электрические нагревательные элементы для зигзагообразных для спиралевидных ОТТРП Проволочные электрические нагревательные элементы для зигзагообразных для спиралевидных

ОТТРП Методика расчета электронагревателей удельная поверхностная мощность нагревателя, количество теплоты, выделяемое в нагревателе, Вт ОТТРП Методика расчета электронагревателей удельная поверхностная мощность нагревателя, количество теплоты, выделяемое в нагревателе, Вт F – площадь поверхности нагревателя, м 2 сила тока, А напряжение, В электросопротивление, Ом условная удельная поверхностная мощность, коэффициент, учитывающий конструктивные особенности нагревателей

ОТТРП Относительная мощность стенки – площадь поверхности, на которой расположены нагреватели, м 2 Тип ОТТРП Относительная мощность стенки – площадь поверхности, на которой расположены нагреватели, м 2 Тип нагревателя Плоский ленточный зигзагообразный Qст. под. 0, 90 0, 95 1, 0 Проволочный спиральный 0, 90 0, 95 Ленточный зигзаг в пазу 0, 70 0, 75 Ленточный зигзагообразный Проволочная спираль: в пазу 0, 75 0, 80 на трубке 0, 95 1, 0 на полочке 0, 65 0, 70

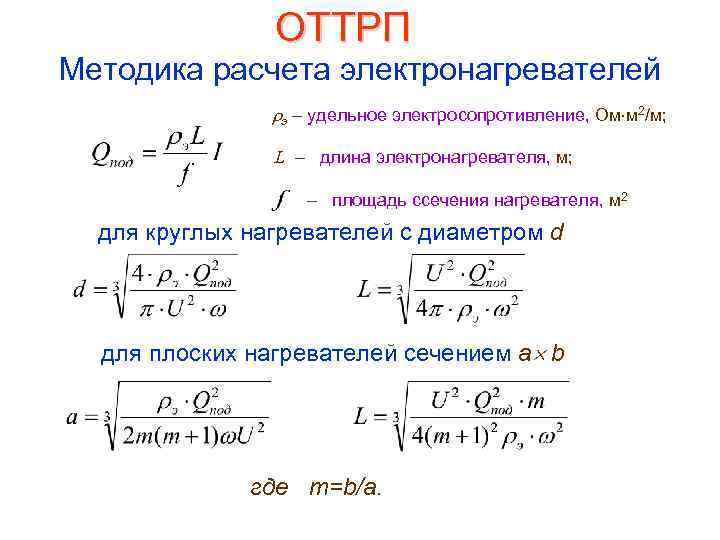

ОТТРП Методика расчета электронагревателей э – удельное электросопротивление, Ом м 2/м; L – длина ОТТРП Методика расчета электронагревателей э – удельное электросопротивление, Ом м 2/м; L – длина электронагревателя, м; – площадь cсечения нагревателя, м 2 для круглых нагревателей с диаметром d для плоских нагревателей сечением a b где m=b/a.

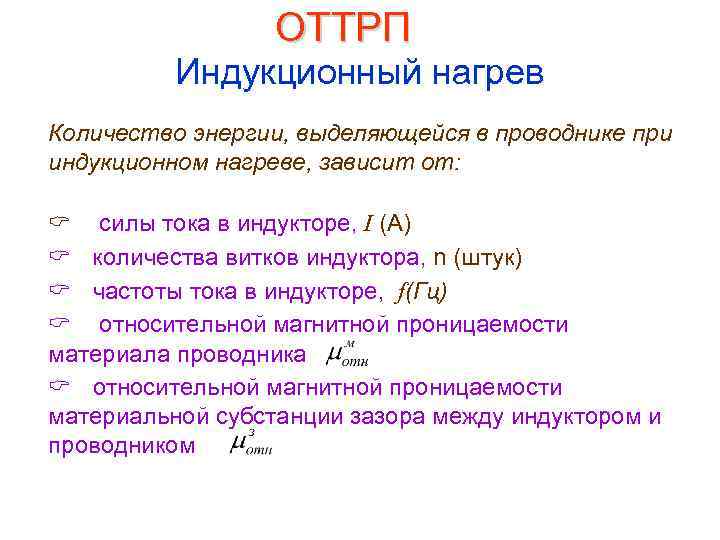

ОТТРП Индукционный нагрев Количество энергии, выделяющейся в проводнике при индукционном нагреве, зависит от: C ОТТРП Индукционный нагрев Количество энергии, выделяющейся в проводнике при индукционном нагреве, зависит от: C силы тока в индукторе, I (A) C количества витков индуктора, n (штук) C частоты тока в индукторе, f(Гц) C относительной магнитной проницаемости материала проводника C относительной магнитной проницаемости материальной субстанции зазора между индуктором и проводником

ОТТРП Схема установки с магнитопроводом 1 – индуктирующий провод; 2 – токоподвод; 3 – ОТТРП Схема установки с магнитопроводом 1 – индуктирующий провод; 2 – токоподвод; 3 – магнитопровод; 4 – нагреваемое изделие

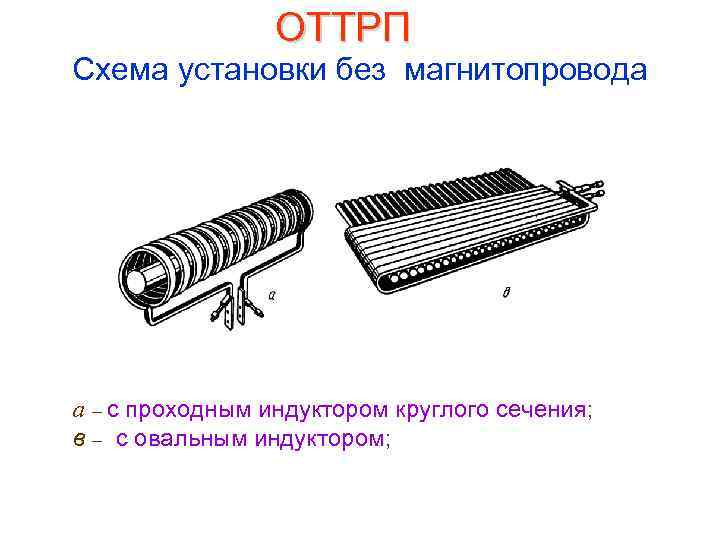

ОТТРП Схема установки без магнитопровода а – с проходным индуктором круглого сечения; в – ОТТРП Схема установки без магнитопровода а – с проходным индуктором круглого сечения; в – с овальным индуктором;

ОТТРП Особенности применения индукционного метода нагрева Глубина проникновения тока в металл для сталей Полное ОТТРП Особенности применения индукционного метода нагрева Глубина проникновения тока в металл для сталей Полное сопротивление проводника при переменном токе где периметр, а длина нагреваемого тела.

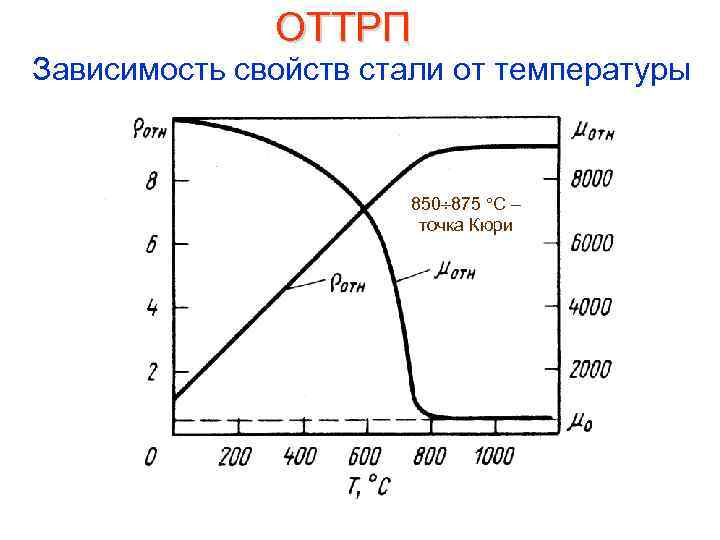

ОТТРП Зависимость свойств стали от температуры 850 875 С – точка Кюри ОТТРП Зависимость свойств стали от температуры 850 875 С – точка Кюри

ОТТРП Тепловой расчет индуктора Цель расчета: Определение количества энергии, подводимой к индуктору, необходимой для ОТТРП Тепловой расчет индуктора Цель расчета: Определение количества энергии, подводимой к индуктору, необходимой для нагрева ( ) изделия с учетом всех видов потерь теплоты в окружающую среду и теплоты на охлаждение индуктора полезная теплота; теплота, теряемая через футеровку индуктора; теплота, отводимая при охлаждении индуктора;

Топливо Способы утилизации теплоты уходящих дымовых газов Ø Подогрев воздуха для горения в рекуператорах Топливо Способы утилизации теплоты уходящих дымовых газов Ø Подогрев воздуха для горения в рекуператорах и регенераторах Ø Подогрев газообразного топлива в рекуператорах и регенераторах Ø Предварительный нагрев материалов Ø Производство пара

Топливо Показатели эффективности тепловой работы регенераторов и рекуператоров Степень утилизации теплоты R Iв- энтальпия Топливо Показатели эффективности тепловой работы регенераторов и рекуператоров Степень утилизации теплоты R Iв- энтальпия подогретого воздуха Iд- энтальпия уходящих дымовых газов коэффициент полезного теплоиспользования рекуператора или регенератора

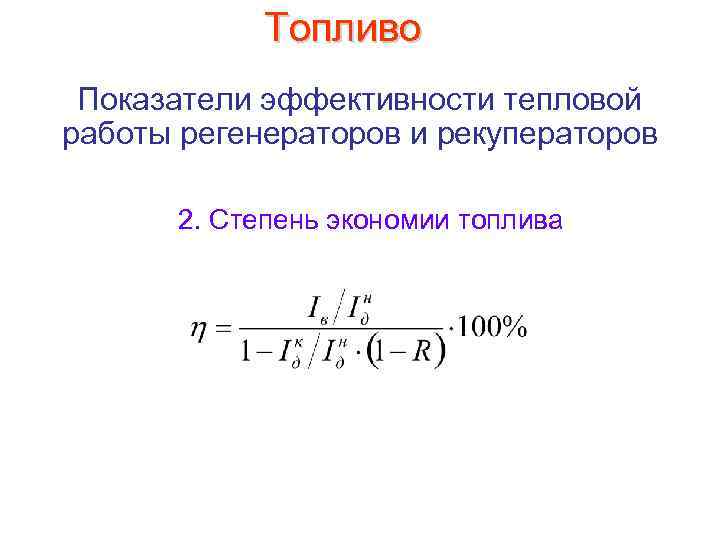

Топливо Показатели эффективности тепловой работы регенераторов и рекуператоров 2. Степень экономии топлива Топливо Показатели эффективности тепловой работы регенераторов и рекуператоров 2. Степень экономии топлива

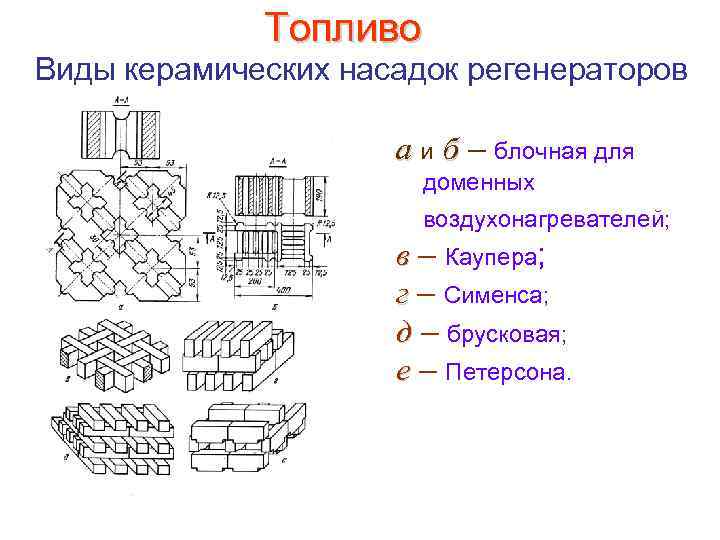

Топливо Виды керамических насадок регенераторов а и б – блочная для доменных воздухонагревателей; в Топливо Виды керамических насадок регенераторов а и б – блочная для доменных воздухонагревателей; в – Каупера; г – Сименса; д – брусковая; е – Петерсона.

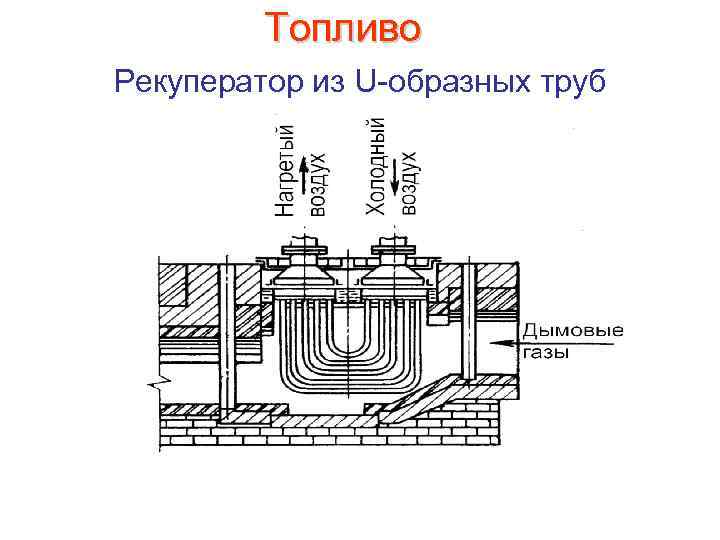

Топливо Рекуператор из U образных труб Топливо Рекуператор из U образных труб

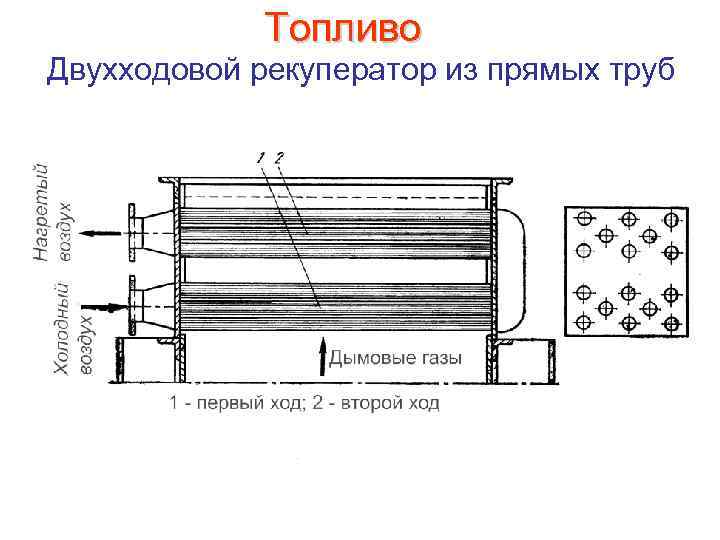

Топливо Двухходовой рекуператор из прямых труб Топливо Двухходовой рекуператор из прямых труб

Топливо Труба игольчатого рекуператора Топливо Труба игольчатого рекуператора

Топливо Радиационный щелевой рекуператор Топливо Радиационный щелевой рекуператор

Топливо Методика теплового расчета рекуператора 1). скорость изменения тепло где содержания, соответственно, дыма и Топливо Методика теплового расчета рекуператора 1). скорость изменения тепло где содержания, соответственно, дыма и воздуха; где тура; расход; удельная теплоемкость; темпера индексы «к» , «н» , «д» и «в» относятся соответственно к конечному и начальному состоянию дыма и воздуха

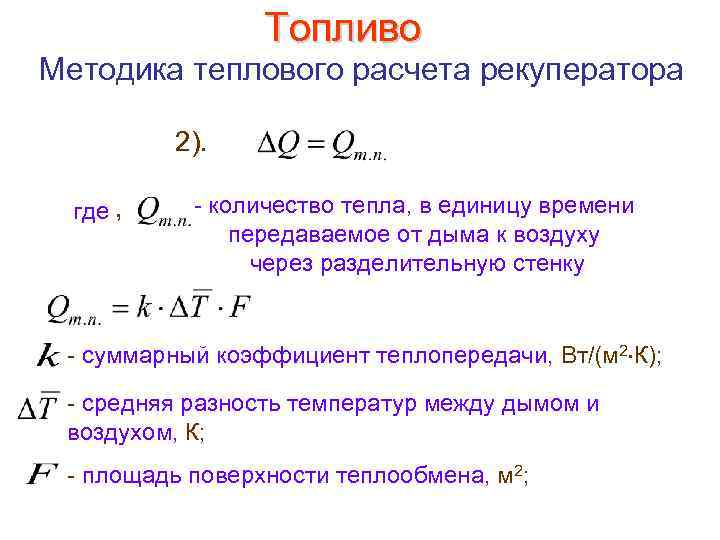

Топливо Методика теплового расчета рекуператора 2). где , количество тепла, в единицу времени передаваемое Топливо Методика теплового расчета рекуператора 2). где , количество тепла, в единицу времени передаваемое от дыма к воздуху через разделительную стенку суммарный коэффициент теплопередачи, Вт/(м 2 К); средняя разность температур между дымом и воздухом, К; площадь поверхности теплообмена, м 2;

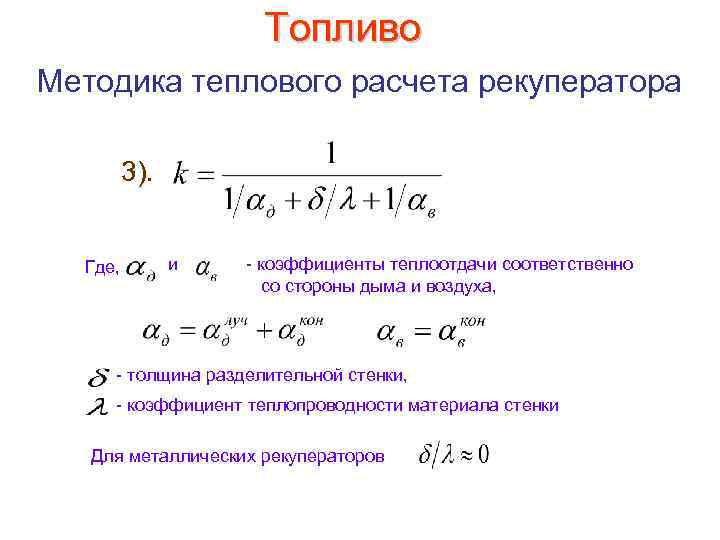

Топливо Методика теплового расчета рекуператора 3). Где, и коэффициенты теплоотдачи соответственно со стороны дыма Топливо Методика теплового расчета рекуператора 3). Где, и коэффициенты теплоотдачи соответственно со стороны дыма и воздуха, толщина разделительной стенки, коэффициент теплопроводности материала стенки Для металлических рекуператоров

Топливо Методика теплового расчета рекуператора 4). Для противоточной схемы Для прямоточной схемы Топливо Методика теплового расчета рекуператора 4). Для противоточной схемы Для прямоточной схемы
