Теоретические процессы БМП Лекции Доктор технических наук, профессор Г. В. Лепеш

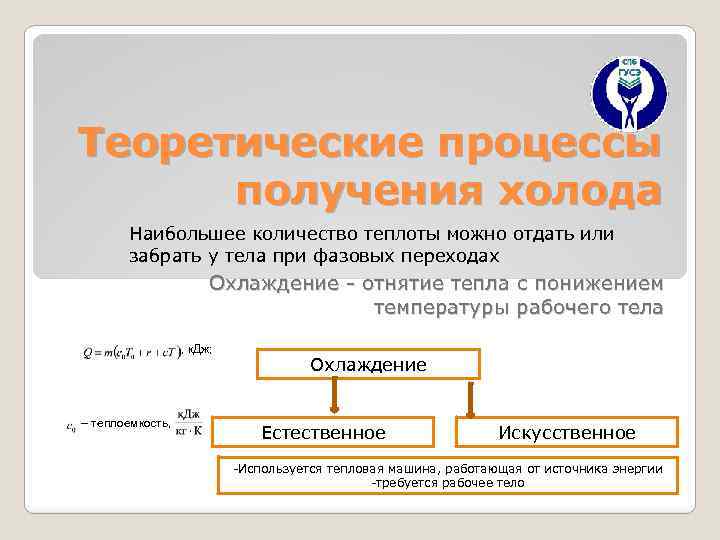

Теоретические процессы получения холода Наибольшее количество теплоты можно отдать или забрать у тела при фазовых переходах Охлаждение - отнятие тепла с понижением температуры рабочего тела , к. Дж; – теплоемкость, Охлаждение Естественное Искусственное -Используется тепловая машина, работающая от источника энергии -требуется рабочее тело

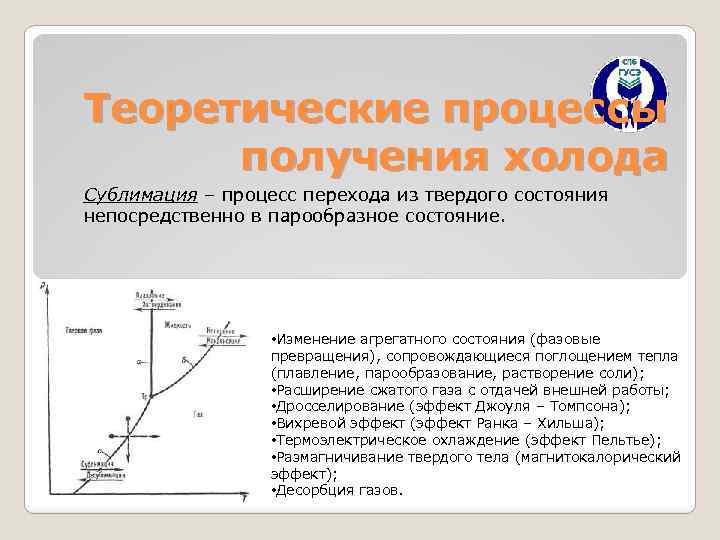

Теоретические процессы получения холода Сублимация – процесс перехода из твердого состояния непосредственно в парообразное состояние. • Изменение агрегатного состояния (фазовые превращения), сопровождающиеся поглощением тепла (плавление, парообразование, растворение соли); • Расширение сжатого газа с отдачей внешней работы; • Дросселирование (эффект Джоуля – Томпсона); • Вихревой эффект (эффект Ранка – Хильша); • Термоэлектрическое охлаждение (эффект Пельтье); • Размагничивание твердого тела (магнитокалорический эффект); • Десорбция газов.

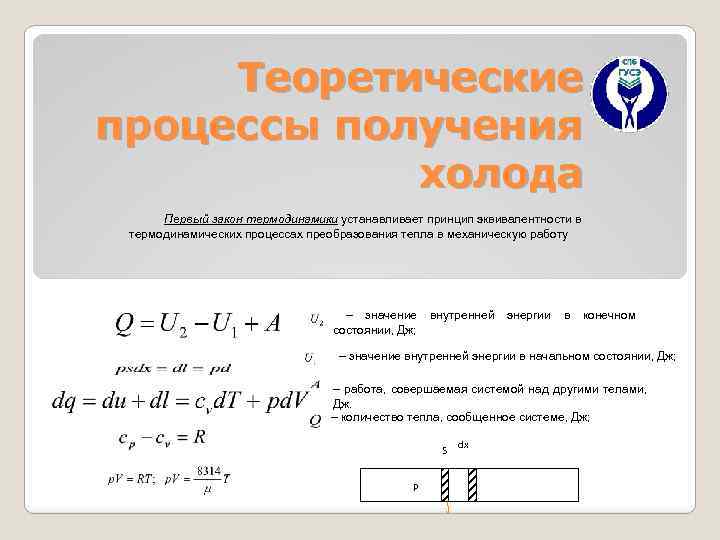

Теоретические процессы получения холода Первый закон термодинамики устанавливает принцип эквивалентности в термодинамических процессах преобразования тепла в механическую работу – значение состоянии, Дж; внутренней энергии в конечном – значение внутренней энергии в начальном состоянии, Дж; – работа, совершаемая системой над другими телами, Дж. – количество тепла, сообщенное системе, Дж; S p dx
Теоретические процессы получения холода Дросселированием называется эффект падения давления рабочего тела в процессе протекания его через сужение в канале. Энтальпия (теплосодердание)

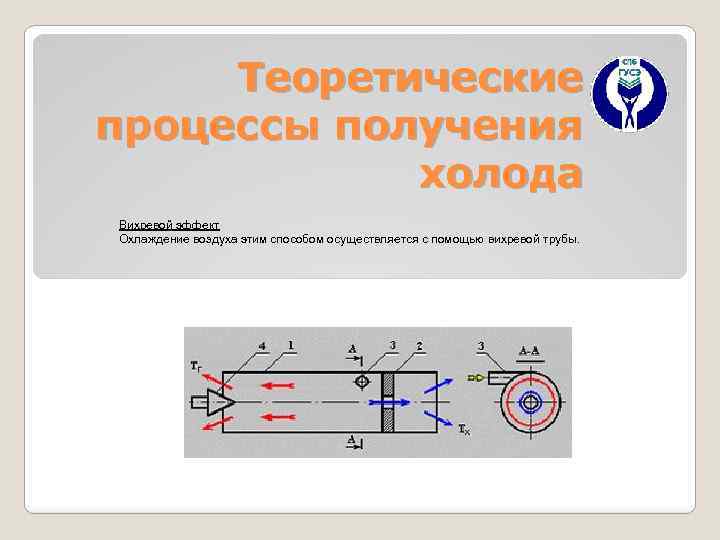

Теоретические процессы получения холода Вихревой эффект Охлаждение воздуха этим способом осуществляется с помощью вихревой трубы.

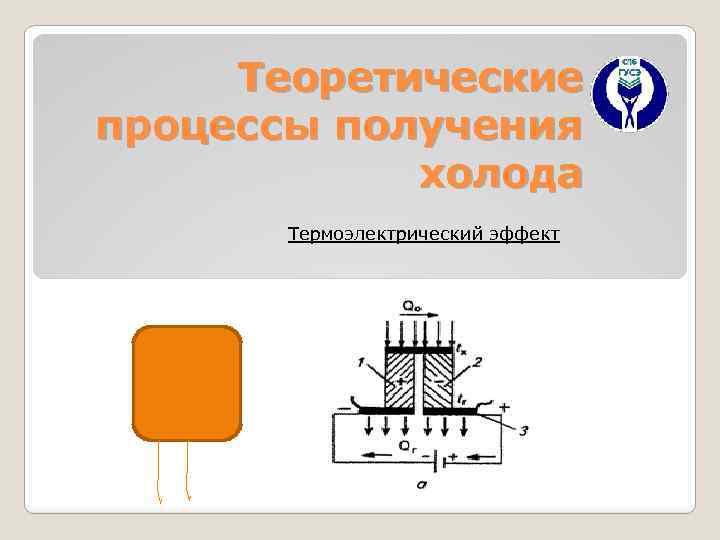

Теоретические процессы получения холода Термоэлектрический эффект

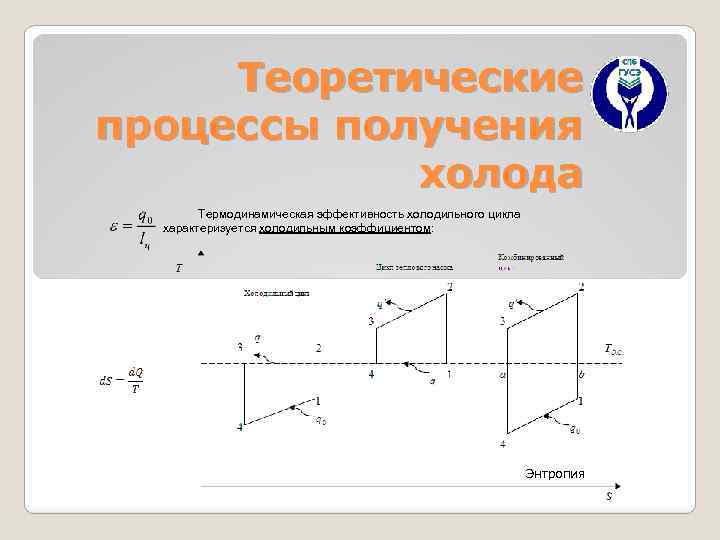

Теоретические процессы получения холода Термодинамическая эффективность холодильного цикла характеризуется холодильным коэффициентом: Энтропия

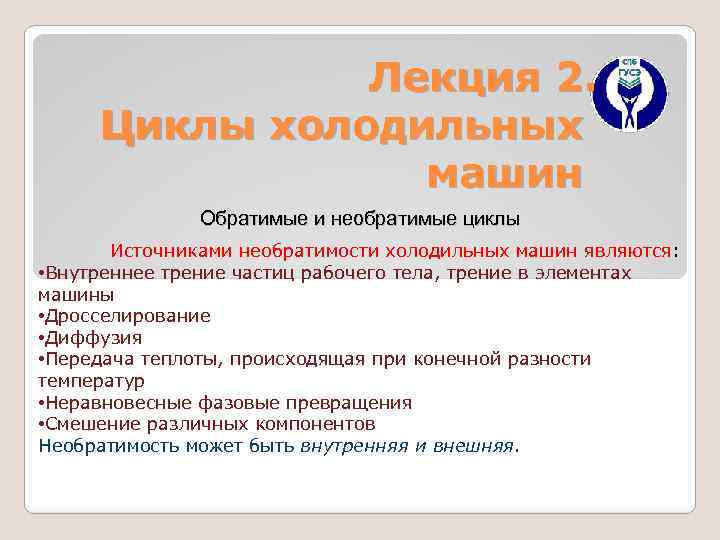

Лекция 2. Циклы холодильных машин Обратимые и необратимые циклы Источниками необратимости холодильных машин являются: • Внутреннее трение частиц рабочего тела, трение в элементах машины • Дросселирование • Диффузия • Передача теплоты, происходящая при конечной разности температур • Неравновесные фазовые превращения • Смешение различных компонентов Необратимость может быть внутренняя и внешняя.

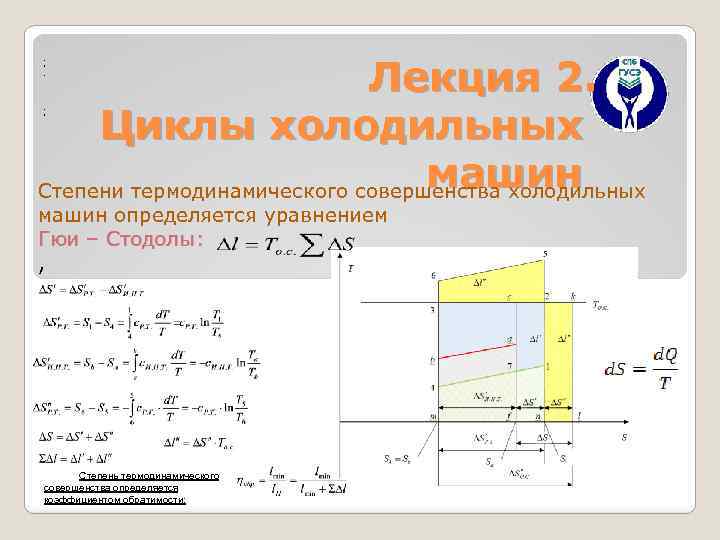

Лекция 2. Циклы холодильных машин Степени термодинамического совершенства холодильных ; . ; машин определяется уравнением Гюи – Стодолы: , Степень термодинамического совершенства определяется коэффициентом обратимости:

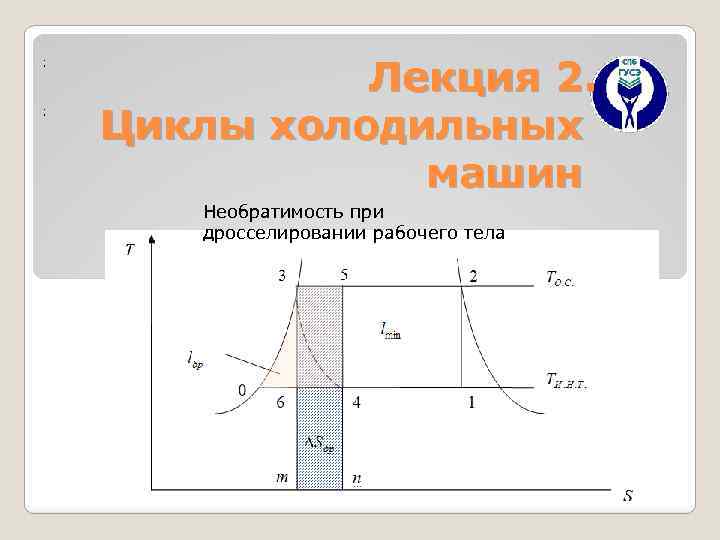

; ; Лекция 2. Циклы холодильных машин Необратимость при дросселировании рабочего тела
; ; Лекция 2. Циклы холодильных машин Холодильная машина с детандером в области влажного пара Схема холодильной машины с регенеративным ТЕПЛООБМЕННИКОМ
; ; Лекция 2. Циклы холодильных машин 5 6 Схема холодильной машины с регенеративным ТЕПЛООБМЕННИКОМ 4 2 3 7 1 Рис. 2. 9. Схема типового компрессионного холодильного агрегата: 1 –компрессор (осуществляет сжатие хладагента); 2– конденсатор (теплообменный аппарат, в котором происходит конденсация хладагента); 3 – фильтр осушитель; 4– капиллярная трубка (является дросселирующим элементом холодильного аппарата); 5 – испаритель; 6 – охлаждаемые продукты или среды; 7 – всасывающая трубка

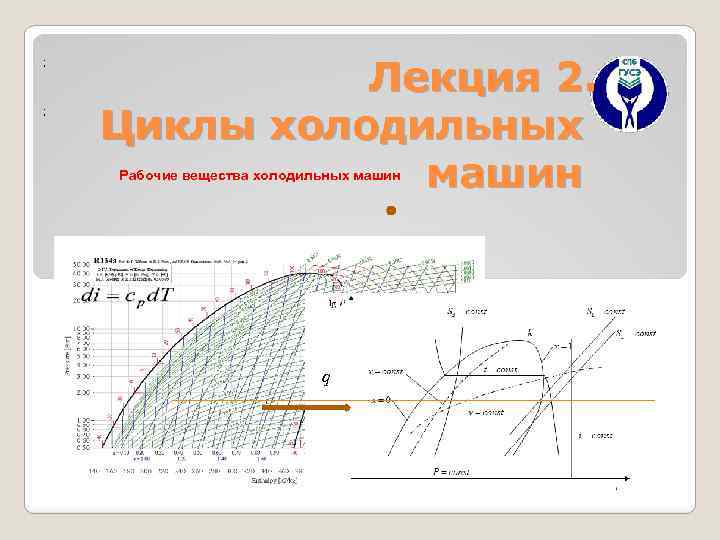

; ; Лекция 2. Циклы холодильных машин Рабочие вещества холодильных машин q

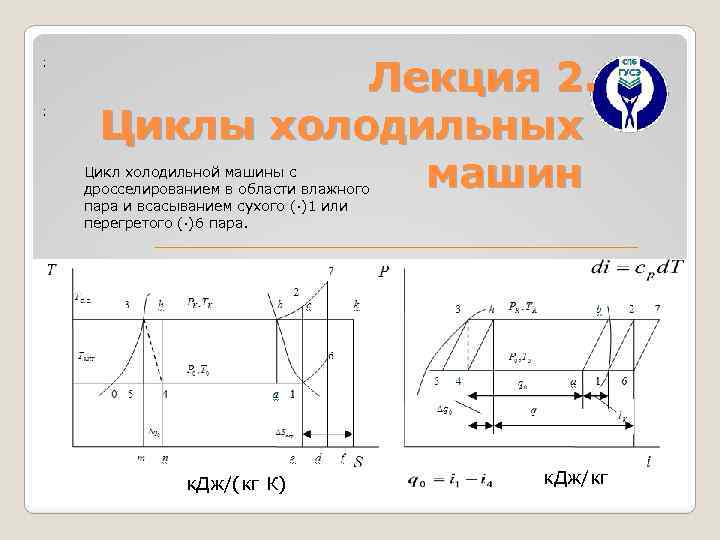

; ; Лекция 2. Циклы холодильных машин Цикл холодильной машины с дросселированием в области влажного пара и всасыванием сухого (∙)1 или перегретого (∙)6 пара. к. Дж/(кг К) к. Дж/кг

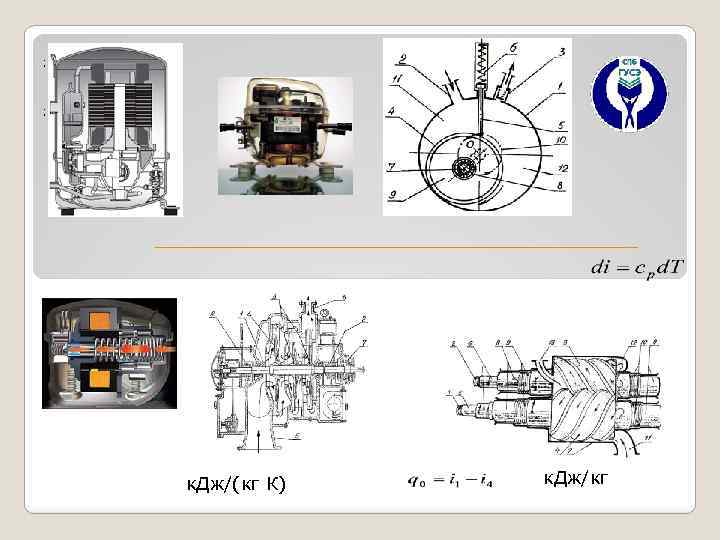

; ; к. Дж/(кг К) к. Дж/кг
; ; Теоретические процессы работы поршневых компрессоров - изотермический процесс; - адиабатический; -политропный

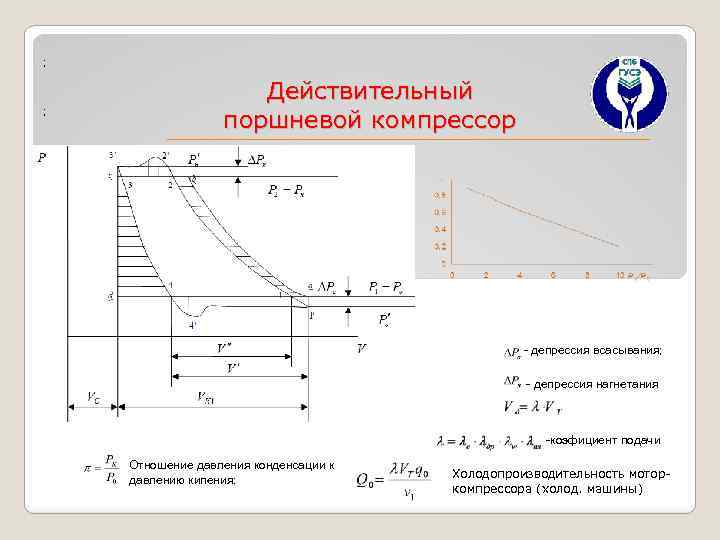

; ; Действительный поршневой компрессор - депрессия всасывания; - депрессия нагнетания -коэфициент подачи Отношение давления конденсации к давлению кипения: Холодопроизводительность моторкомпрессора (холод. машины)
