ТЕОРЕТИЧЕСКИЕ ПРОЦЕССЫ БМП Доктор технических наук, профессор Г. В. Лепеш
Теоретические процессы получения холода Охлаждение – отнятие тепла с понижением температуры рабочего тела. Охлаждение Естественное Искуственное
Теоретические процессы получения холода Сублимация – процесс перехода из твердого состояния непосредственно в парообразное состояние. 1. Изменение агрегатного состояния (фазовые превращения), сопровождающиеся поглощением тепла (плавление, парообразование, растворение соли); 2. Расширение сжатого газа с отдачей внешней работы; 3. Дросселирование (эффект Джоуля – Томпсона); 4. Вихревой эффект (эффект Ранка – Хильша); 5. Термоэлектрическое охлаждение (эффект Пельтье); 6. Размагничивание твердого тела (магнитокалорический эффект); 7. Десорбция газов.

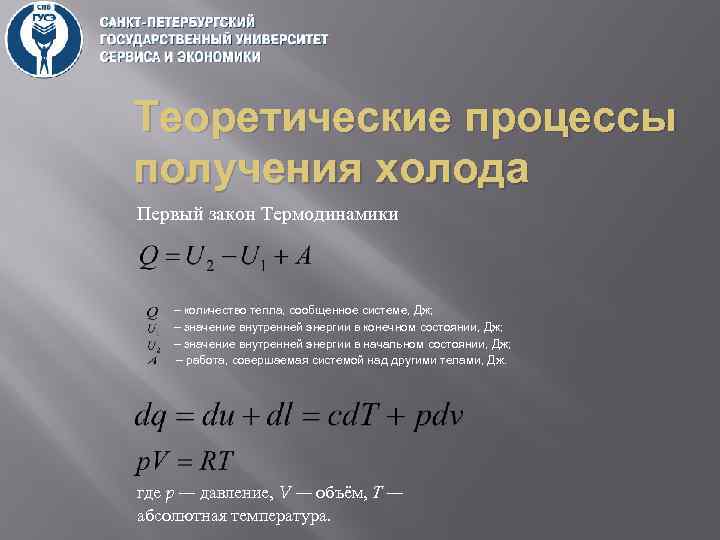

, Теоретические процессы получения холода Первый закон Термодинамики – количество тепла, сообщенное системе, Дж; – значение внутренней энергии в конечном состоянии, Дж; – значение внутренней энергии в начальном состоянии, Дж; – работа, совершаемая системой над другими телами, Дж. где p — давление, V — объём, Т — абсолютная температура.

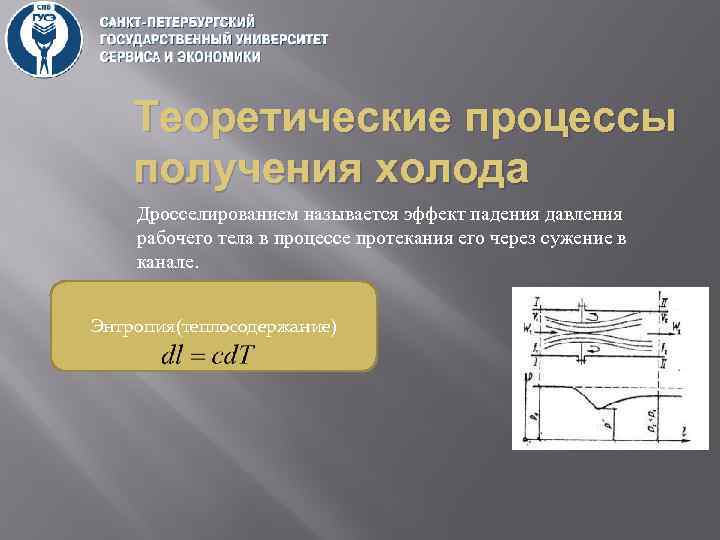

, Теоретические процессы получения холода Дросселированием называется эффект падения давления рабочего тела в процессе протекания его через сужение в канале. Энтропия(теплосодержание)

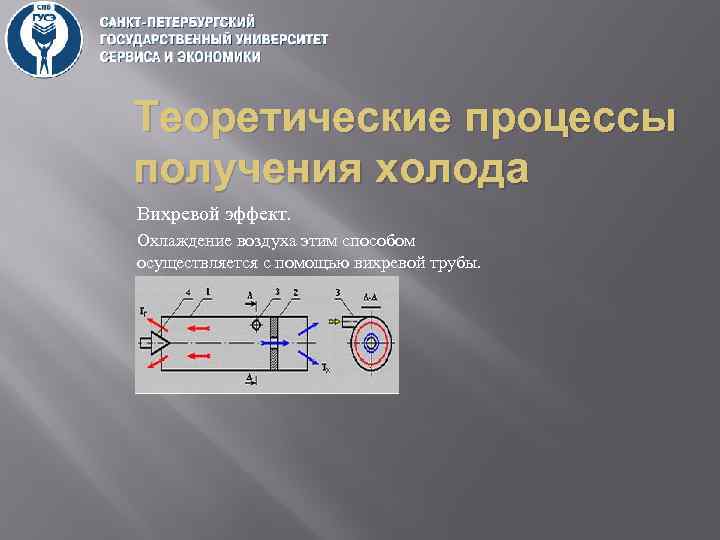

, Теоретические процессы получения холода Вихревой эффект. Охлаждение воздуха этим способом осуществляется с помощью вихревой трубы.

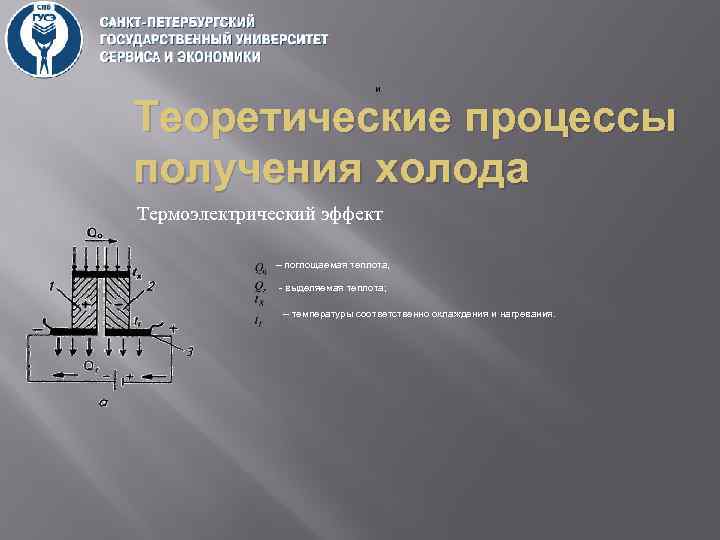

, и Теоретические процессы получения холода Термоэлектрический эффект – поглощаемая теплота, - выделяемая теплота; – температуры соответственно охлаждения и нагревания.

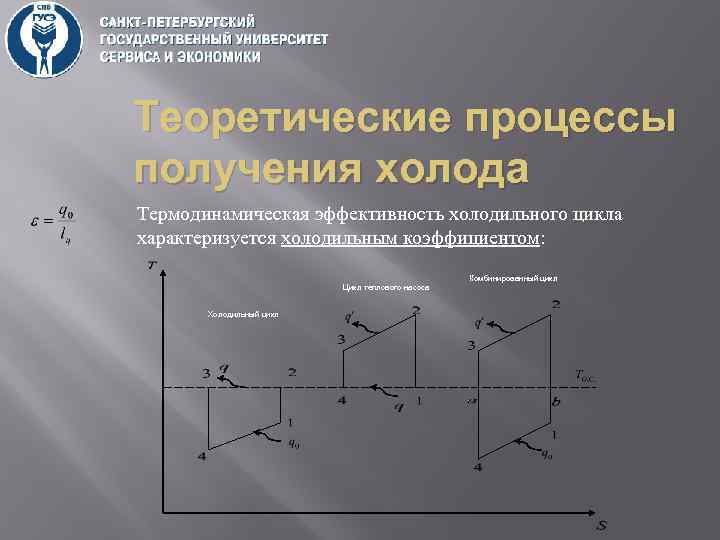

, Теоретические процессы получения холода Термодинамическая эффективность холодильного цикла характеризуется холодильным коэффициентом: Комбинированный цикл Цикл теплового насоса Холодильный цикл

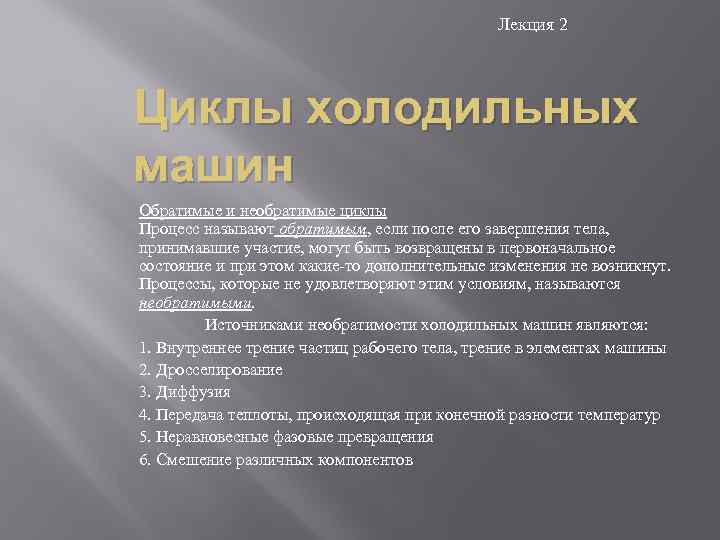

Лекция 2 Циклы холодильных машин Обратимые и необратимые циклы Процесс называют обратимым, если после его завершения тела, принимавшие участие, могут быть возвращены в первоначальное состояние и при этом какие-то дополнительные изменения не возникнут. Процессы, которые не удовлетворяют этим условиям, называются необратимыми. Источниками необратимости холодильных машин являются: 1. Внутреннее трение частиц рабочего тела, трение в элементах машины 2. Дросселирование 3. Диффузия 4. Передача теплоты, происходящая при конечной разности температур 5. Неравновесные фазовые превращения 6. Смешение различных компонентов

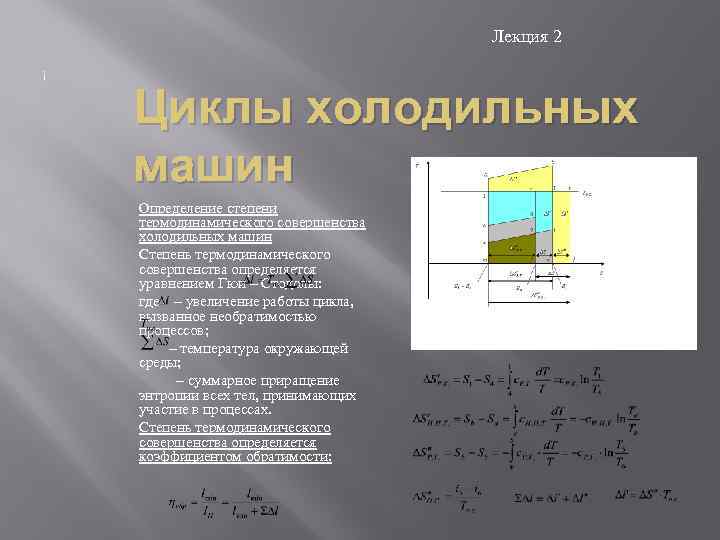

Лекция 2. ; Циклы холодильных машин Определение степени термодинамического совершенства холодильных машин Степень термодинамического совершенства определяется уравнением Гюи – Стодолы: где – увеличение работы цикла, вызванное необратимостью процессов; – температура окружающей среды; – суммарное приращение энтропии всех тел, принимающих участие в процессах. Степень термодинамического совершенства определяется коэффициентом обратимости:

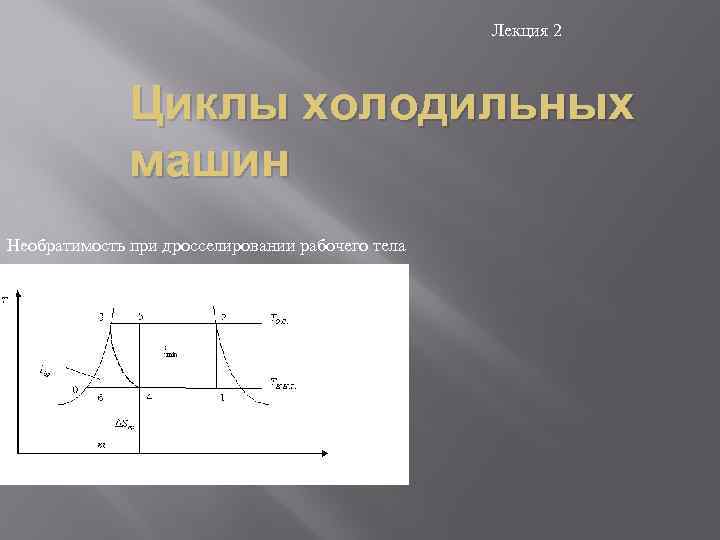

Лекция 2 Циклы холодильных машин Необратимость при дросселировании рабочего тела
Лекция 2 Циклы холодильных машин ХОЛОДИЛЬНАЯ МАШИНА С ДЕТАНДЕРОМ В ОБЛАСТИ ВЛАЖНОГО ПАРА. Схема холодильной машины с регенеративным ТЕПЛООБМЕННИКОМ

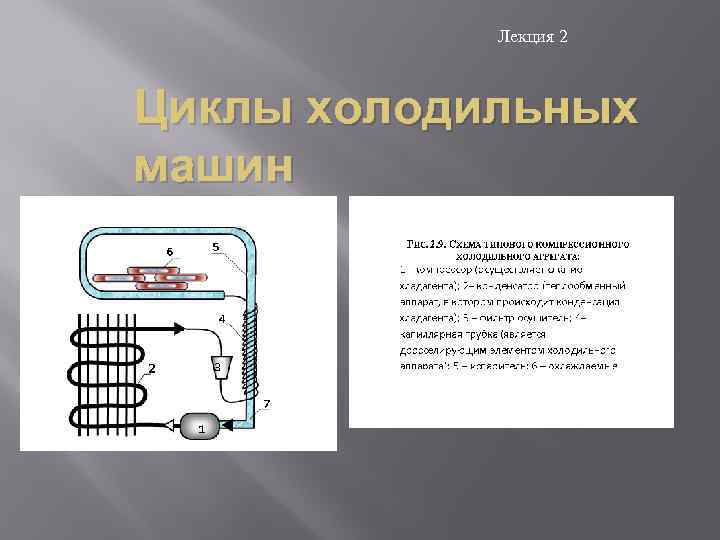

Лекция 2 Циклы холодильных машин

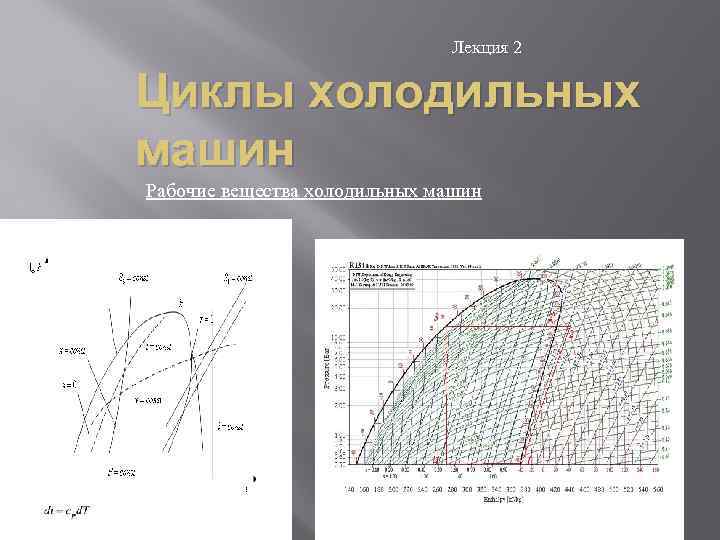

Лекция 2 Циклы холодильных машин Рабочие вещества холодильных машин
; Лекция 2 Циклы холодильных машин ЦИКЛ ХОЛОДИЛЬНОЙ МАШИНЫ С ДЕТАНДЕРОМ В ОБЛАСТИ ВЛАЖНОГО ПАРА. к. Дж/кг

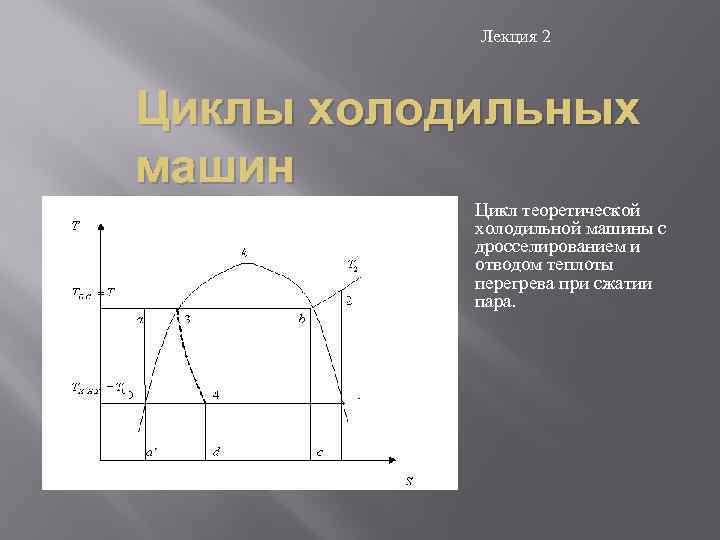

Лекция 2 Циклы холодильных машин Цикл теоретической холодильной машины с дросселированием и отводом теплоты перегрева при сжатии пара.
Лекция 2 Циклы холодильных машин. Цикл холодильной машины с дросселированием в области влажного пара и всасыванием сухого (. )1 или перегретого (∙)6 пара.

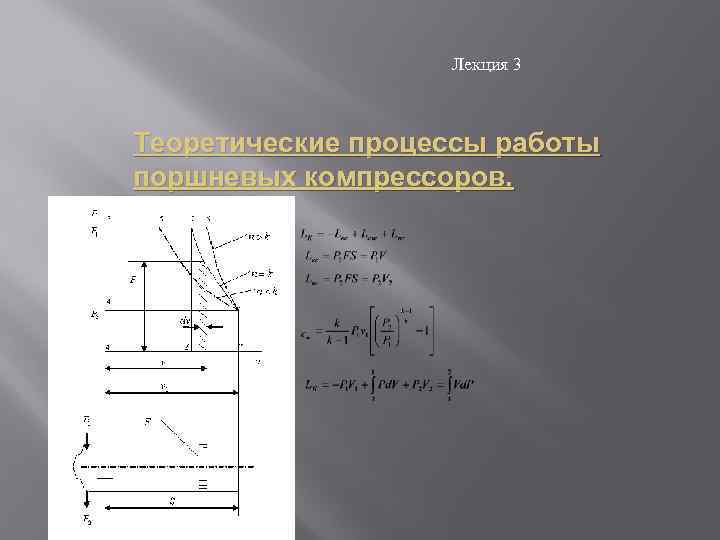

Лекция 3 Теоретические процессы работы поршневых компрессоров.

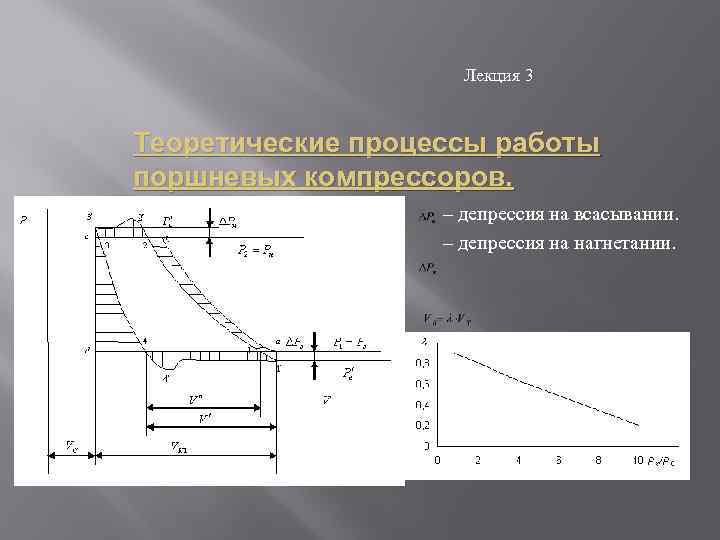

Лекция 3 Теоретические процессы работы поршневых компрессоров. – депрессия на всасывании. – депрессия на нагнетании.
Лекция 3 Теоретические процессы работы поршневых компрессоров.
