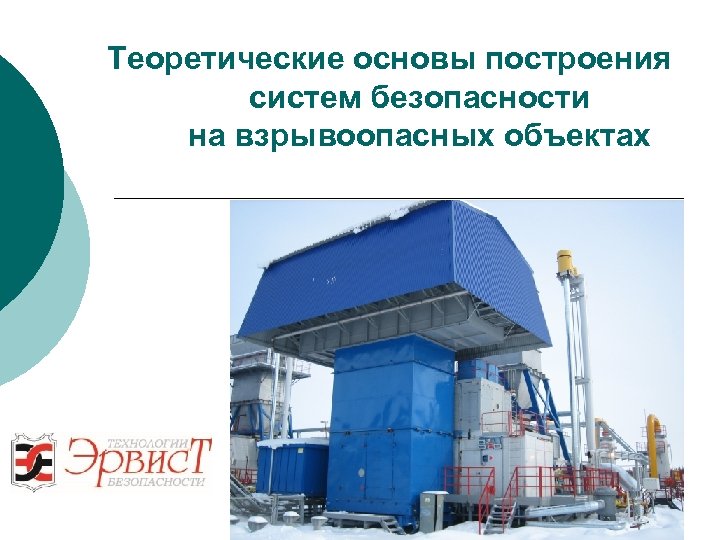

Теоретические основы построения систем безопасности на взрывоопасных объектах

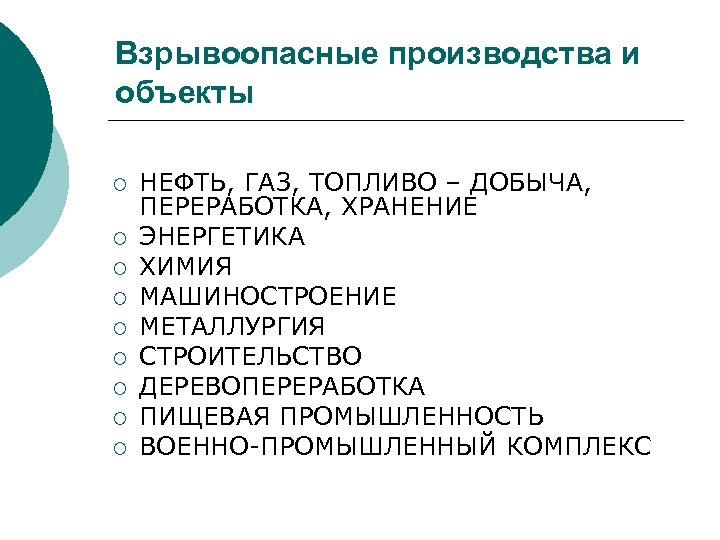

Взрывоопасные производства и объекты ¡ ¡ ¡ ¡ ¡ НЕФТЬ, ГАЗ, ТОПЛИВО – ДОБЫЧА, ПЕРЕРАБОТКА, ХРАНЕНИЕ ЭНЕРГЕТИКА ХИМИЯ МАШИНОСТРОЕНИЕ МЕТАЛЛУРГИЯ СТРОИТЕЛЬСТВО ДЕРЕВОПЕРЕРАБОТКА ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ ВОЕННО-ПРОМЫШЛЕННЫЙ КОМПЛЕКС
Нормативная база ¡ ¡ ¡ ¡ ГОСТ Р 51330 Электрооборудование взрывозащищенное ПУЭ издание 6, глава 7. 3. Электроустановки во взрывоопасных зонах ГОСТ Р 52350 Электрооборудование для взрывоопасных газовых сред ГОСТ Р МЭК 61241 Электрооборудование применяемое в зонах опасных по воспламенению горючей пыли Технический регламент о правилах пожарной безопасности. Федеральный закон ГОСТ Р 53325 2009 Техника пожарная. Технические средства пожарной автоматики Ведомственные документы и рекомендации. www. ervist. ru – раздел «Нормативные документы»

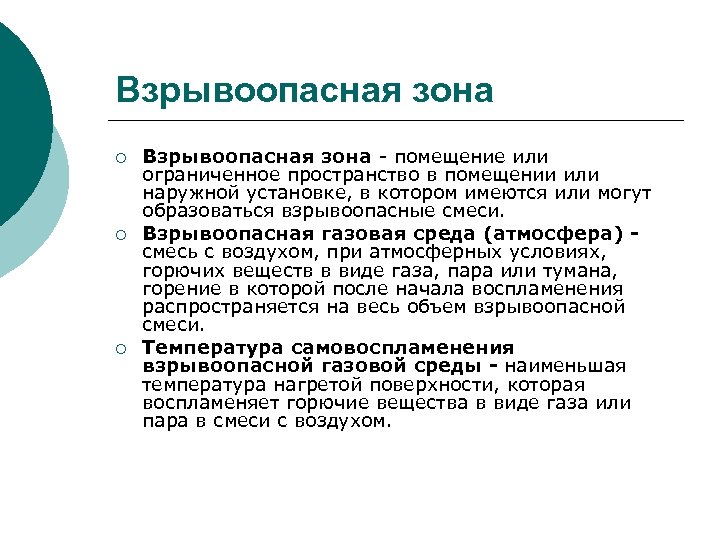

Взрывоопасная зона ¡ ¡ ¡ Взрывоопасная зона - помещение или ограниченное пространство в помещении или наружной установке, в котором имеются или могут образоваться взрывоопасные смеси. Взрывоопасная газовая среда (атмосфера) смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа, пара или тумана, горение в которой после начала воспламенения распространяется на весь объем взрывоопасной смеси. Температура самовоспламенения взрывоопасной газовой среды - наименьшая температура нагретой поверхности, которая воспламеняет горючие вещества в виде газа или пара в смеси с воздухом.

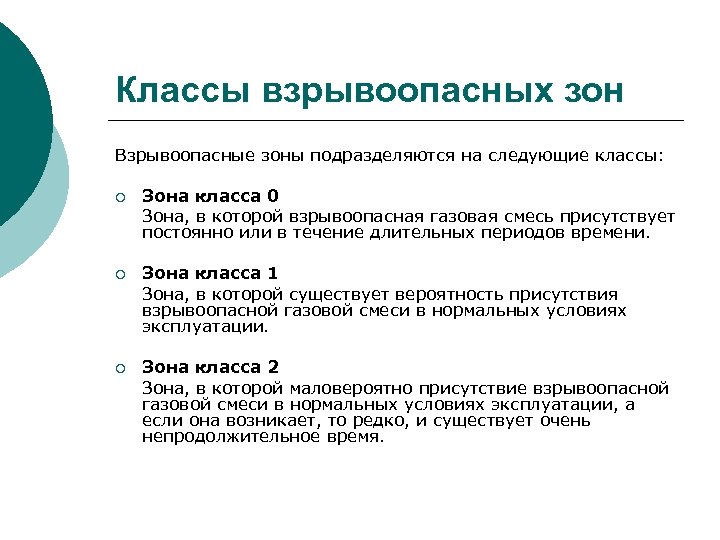

Классы взрывоопасных зон Взрывоопасные зоны подразделяются на следующие классы: ¡ Зона класса 0 Зона, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени. ¡ Зона класса 1 Зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации. ¡ Зона класса 2 Зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время.

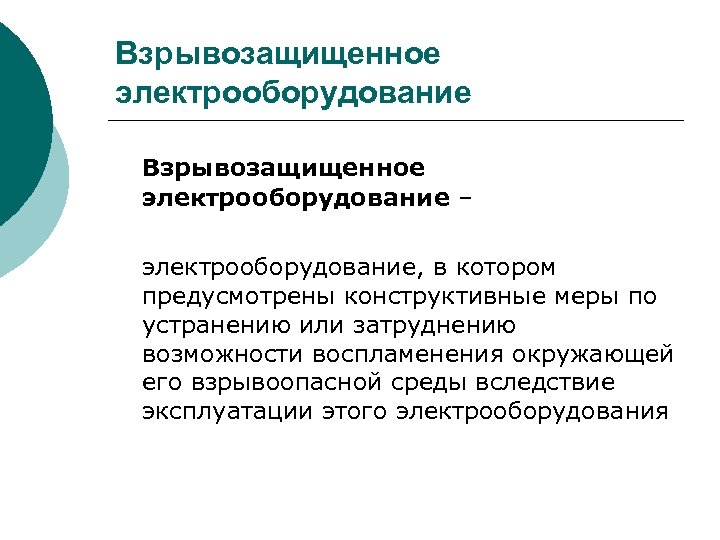

Взрывозащищенное электрооборудование – электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможности воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования

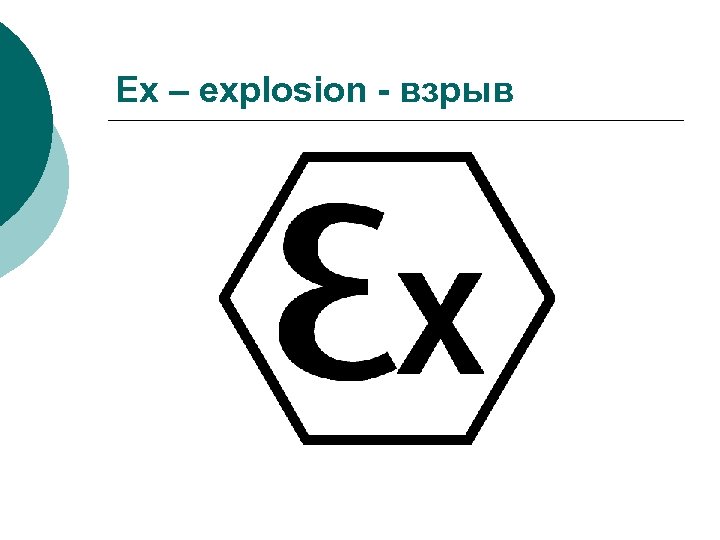

Ех – explosion - взрыв
Уровень взрывозащиты - степень взрывозащиты электрооборудования при установленных нормативными документами условиях. ¡ 2 Ex – электрооборудование повышенной надежности против взрыва - взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается только в признанном нормальном режиме его работы. ¡ 1 Ex - взрывобезопасное электрооборудование взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты. ¡ 0 Ex - особовзрывобезопасное электрооборудование взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты.

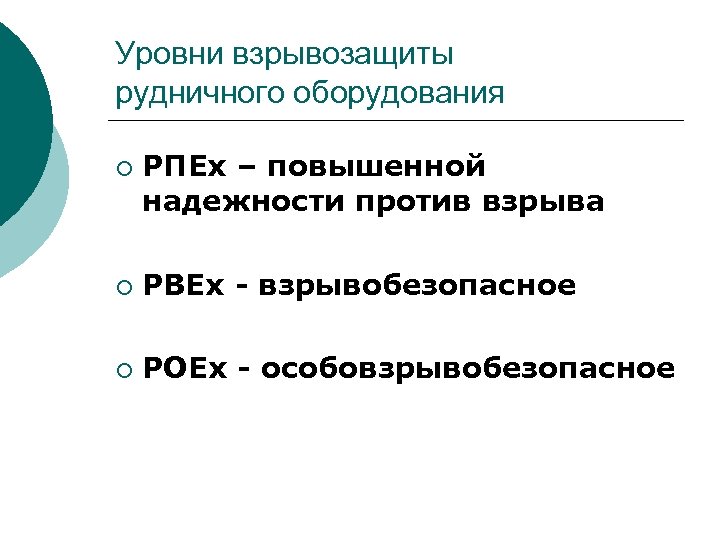

Уровни взрывозащиты рудничного оборудования ¡ РПEx – повышенной надежности против взрыва ¡ РВEx - взрывобезопасное ¡ РОEx - особовзрывобезопасное
Виды взрывозащиты ¡ ¡ ¡ ¡ ¡ Вид взрывозащиты - специальные меры, предусмотренные в электрооборудовании с целью предотвращения воспламенения окружающей взрывоопасной газовой среды; совокупность средств взрывозащиты электрооборудования, установленная нормативными документами. - взрывонепроницаемая оболочка “d” - заполнение или продувка оболочки под избыточным давлением “р” - кварцевое заполнение оболочки “q” - масляное заполнение оболочки “о” - защита вида “е” - искробезопасная электрическая цепь “i” - герметизация компаундом “m” - защита вида “n” - специальный вид взрывозащиты “s”

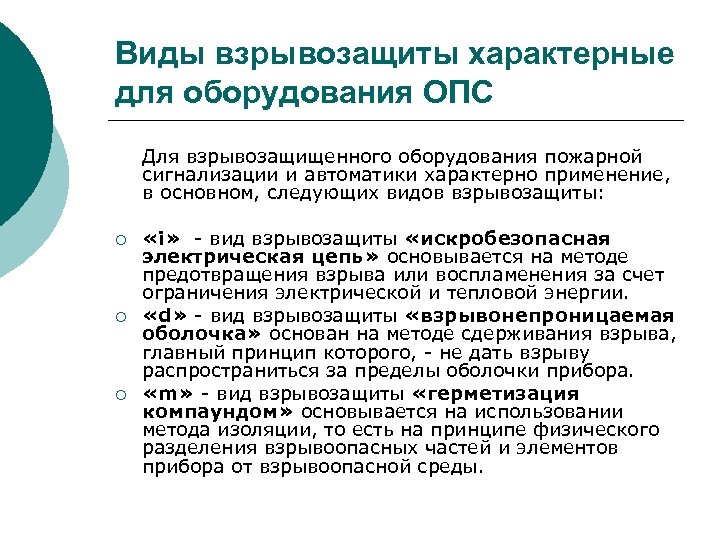

Виды взрывозащиты характерные для оборудования ОПС Для взрывозащищенного оборудования пожарной сигнализации и автоматики характерно применение, в основном, следующих видов взрывозащиты: ¡ ¡ ¡ «i» - вид взрывозащиты «искробезопасная электрическая цепь» основывается на методе предотвращения взрыва или воспламенения за счет ограничения электрической и тепловой энергии. «d» - вид взрывозащиты «взрывонепроницаемая оболочка» основан на методе сдерживания взрыва, главный принцип которого, - не дать взрыву распространиться за пределы оболочки прибора. «m» - вид взрывозащиты «герметизация компаундом» основывается на использовании метода изоляции, то есть на принципе физического разделения взрывоопасных частей и элементов прибора от взрывоопасной среды.

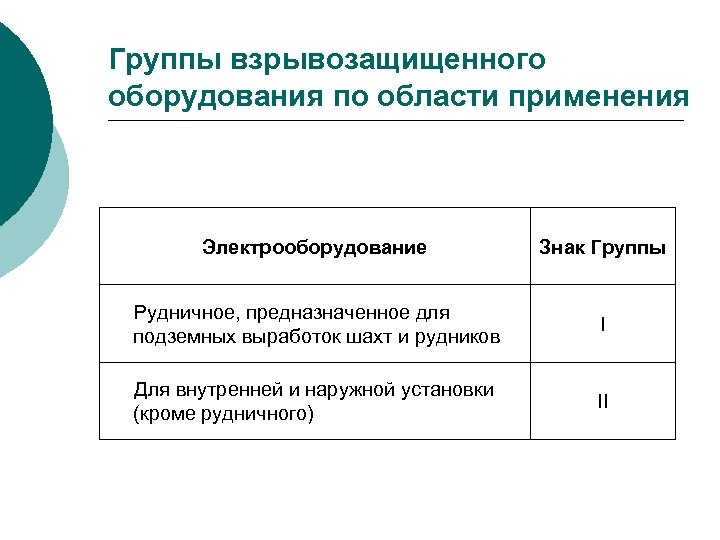

Группы взрывозащищенного оборудования по области применения Электрооборудование Знак Группы Рудничное, предназначенное для подземных выработок шахт и рудников I Для внутренней и наружной установки (кроме рудничного) II

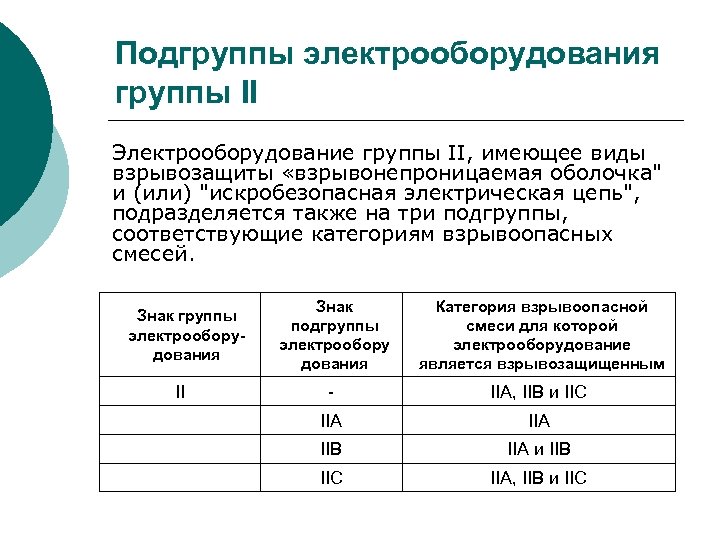

Подгруппы электрооборудования группы II Электрооборудование группы II, имеющее виды взрывозащиты «взрывонепроницаемая оболочка" и (или) "искробезопасная электрическая цепь", подразделяется также на три подгруппы, соответствующие категориям взрывоопасных смесей. Знак подгруппы электрообору дования Категория взрывоопасной смеси для которой электрооборудование является взрывозащищенным II - IIА, IIВ и IIС IIА IIВ IIА и IIВ IIC IIА, IIВ и IIС Знак группы электрооборудования

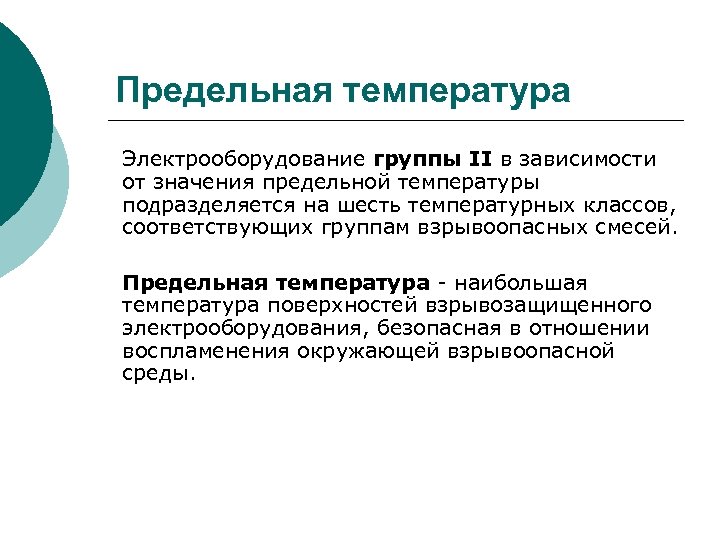

Предельная температура Электрооборудование группы II в зависимости от значения предельной температуры подразделяется на шесть температурных классов, соответствующих группам взрывоопасных смесей. Предельная температура - наибольшая температура поверхностей взрывозащищенного электрооборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды.

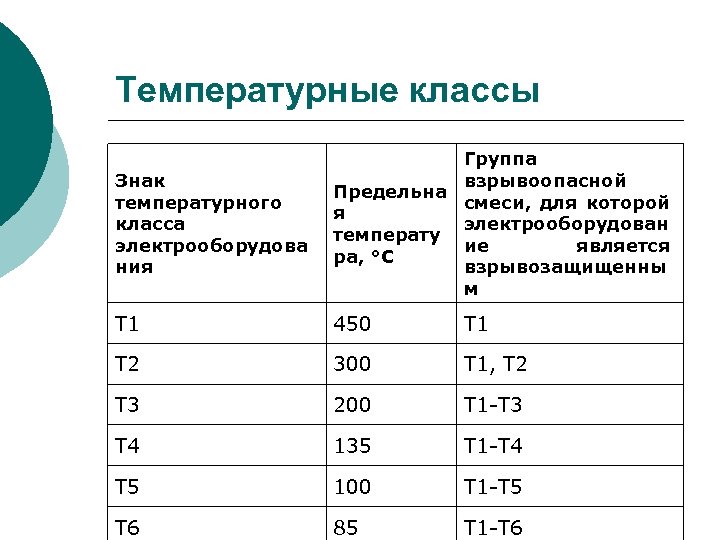

Температурные классы Знак температурного класса электрооборудова ния Группа взрывоопасной Предельна смеси, для которой я электрооборудован температу ие является ра, °С взрывозащищенны м Т 1 450 Т 1 Т 2 300 Т 1, Т 2 Т 3 200 Т 1 -Т 3 Т 4 135 Т 1 -Т 4 Т 5 100 Т 1 -Т 5 Т 6 85 Т 1 -Т 6

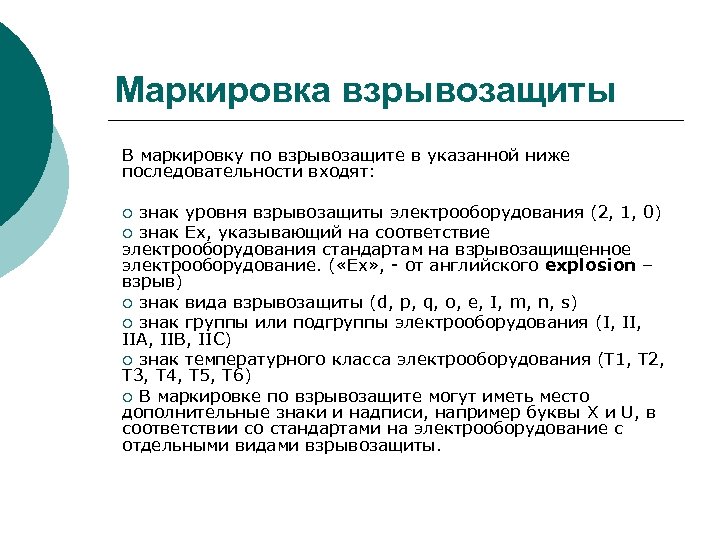

Маркировка взрывозащиты В маркировку по взрывозащите в указанной ниже последовательности входят: знак уровня взрывозащиты электрооборудования (2, 1, 0) ¡ знак Ех, указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование. ( «Ex» , - от английского explosion – взрыв) ¡ знак вида взрывозащиты (d, p, q, o, e, I, m, n, s) ¡ знак группы или подгруппы электрооборудования (I, IIА, IIВ, IIС) ¡ знак температурного класса электрооборудования (Т 1, Т 2, Т 3, Т 4, Т 5, Т 6) ¡ В маркировке по взрывозащите могут иметь место дополнительные знаки и надписи, например буквы X и U, в соответствии со стандартами на электрооборудование с отдельными видами взрывозащиты. ¡

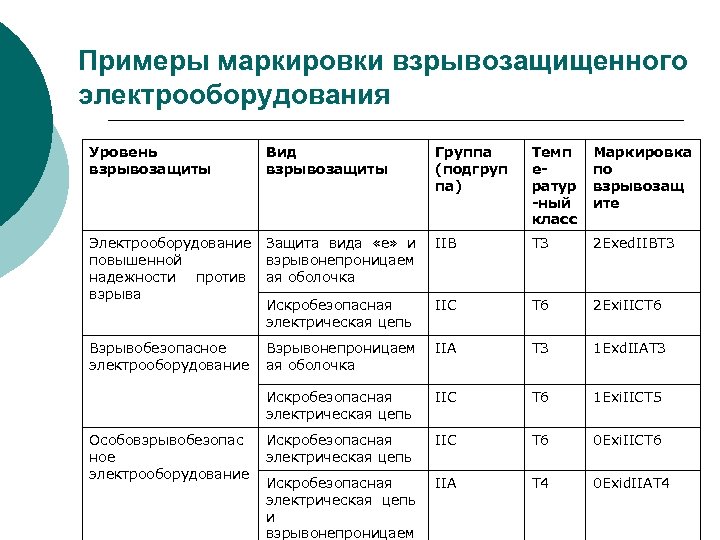

Примеры маркировки взрывозащищенного электрооборудования Уровень взрывозащиты Вид взрывозащиты Группа (подгруп па) Темп ератур -ный класс Маркировка по взрывозащ ите Электрооборудование повышенной надежности против взрыва Защита вида «е» и взрывонепроницаем ая оболочка IIВ Т 3 2 Exed. IIBT 3 Искробезопасная электрическая цепь IIC Т 6 2 Exi. IICT 6 Взрывобезопасное электрооборудование Взрывонепроницаем ая оболочка IIA Т 3 1 Exd. IIAT 3 Искробезопасная электрическая цепь IIC Т 6 1 Exi. IICT 5 Искробезопасная электрическая цепь IIС Т 6 0 Exi. IICT 6 Искробезопасная электрическая цепь и взрывонепроницаем IIА Т 4 0 Exid. IIAT 4 Особовзрывобезопас ное электрооборудование

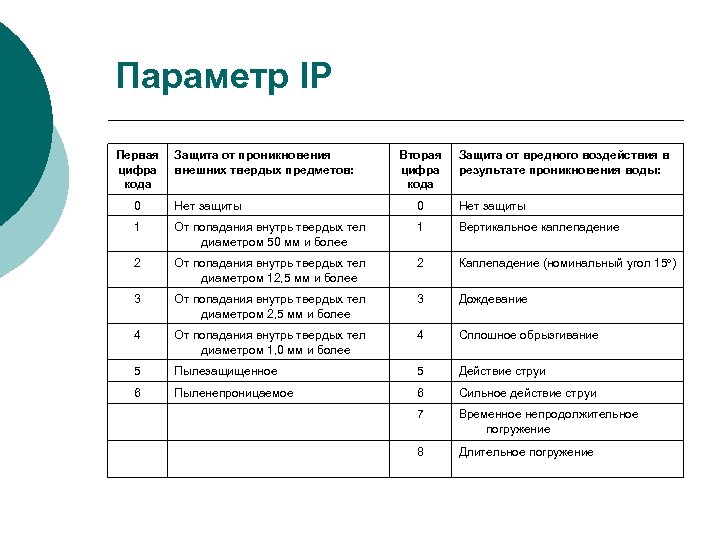

Параметр IP Первая Защита от проникновения цифра внешних твердых предметов: кода Вторая цифра кода Защита от вредного воздействия в результате проникновения воды: 0 Нет защиты 1 От попадания внутрь твердых тел диаметром 50 мм и более 1 Вертикальное каплепадение 2 От попадания внутрь твердых тел диаметром 12, 5 мм и более 2 Каплепадение (номинальный угол 15 ) 3 От попадания внутрь твердых тел диаметром 2, 5 мм и более 3 Дождевание 4 От попадания внутрь твердых тел диаметром 1, 0 мм и более 4 Сплошное обрызгивание 5 Пылезащищенное 5 Действие струи 6 Пыленепроницаемое 6 Сильное действие струи 7 Временное непродолжительное погружение 8 Длительное погружение

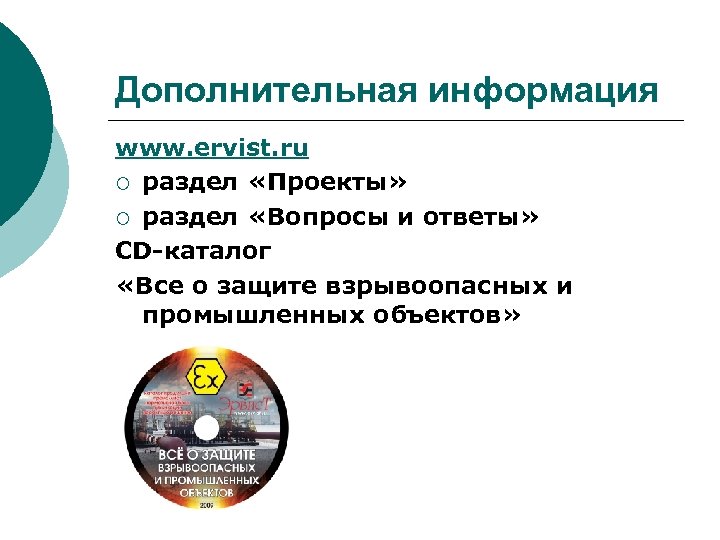

Дополнительная информация www. ervist. ru ¡ раздел «Проекты» ¡ раздел «Вопросы и ответы» CD-каталог «Все о защите взрывоопасных и промышленных объектов»
