ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ ЛЕКЦИЯ 21 РАСЧЕТ ПЕРЕХОДНЫХ ПРОЦЕССОВ

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ ЛЕКЦИЯ 21. РАСЧЕТ ПЕРЕХОДНЫХ ПРОЦЕССОВ В РАЗВЕТВЛЕННЫХ ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

Алгоритм расчета переходных процессов в разветвленных линейных электрических цепях классическим методом сначала на основании правил Кирхгофа составляются в общем случае неоднородные дифференциальные уравнения состояния электрической цепи для мгновенных значений напряжений и токов отдельных ветвей (порядок каждого дифференциального уравнения определяется числом независимых реактивных элементов в рассматриваемой ветви; общее количество линейно независимых уравнений в системе равно количеству неизвестных токов в ветвях); решение каждого из уравнений ищется в виде суммы принужденной (обусловленной действием источников составляющей тока или напряжения в установившемся режиме) и свободной (переходной) составляющих (в выражении переходной составляющей всегда присутствуют константы интегрирования, число которых соответствует порядку дифференциального уравнения);

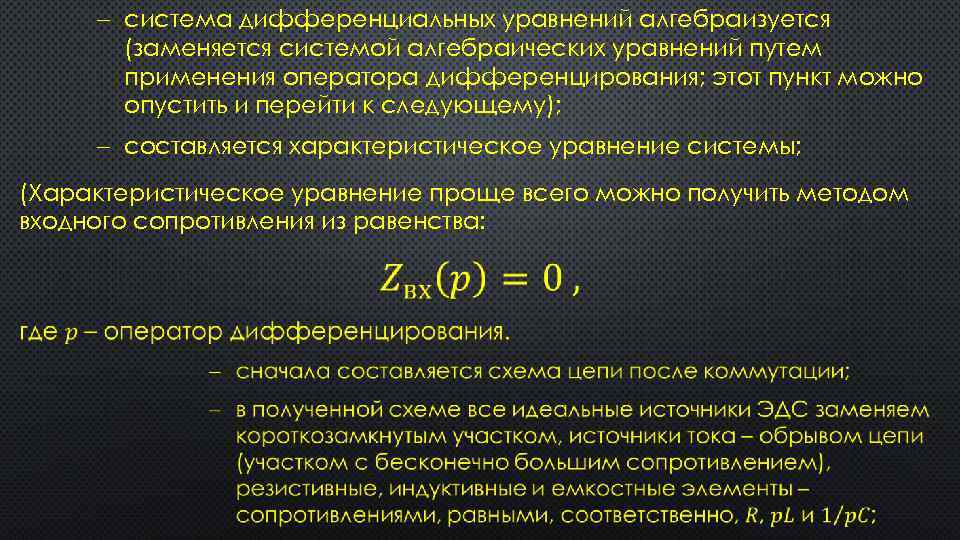

система дифференциальных уравнений алгебраизуется (заменяется системой алгебраических уравнений путем применения оператора дифференцирования; этот пункт можно опустить и перейти к следующему); составляется характеристическое уравнение системы; (Характеристическое уравнение проще всего можно получить методом входного сопротивления из равенства:

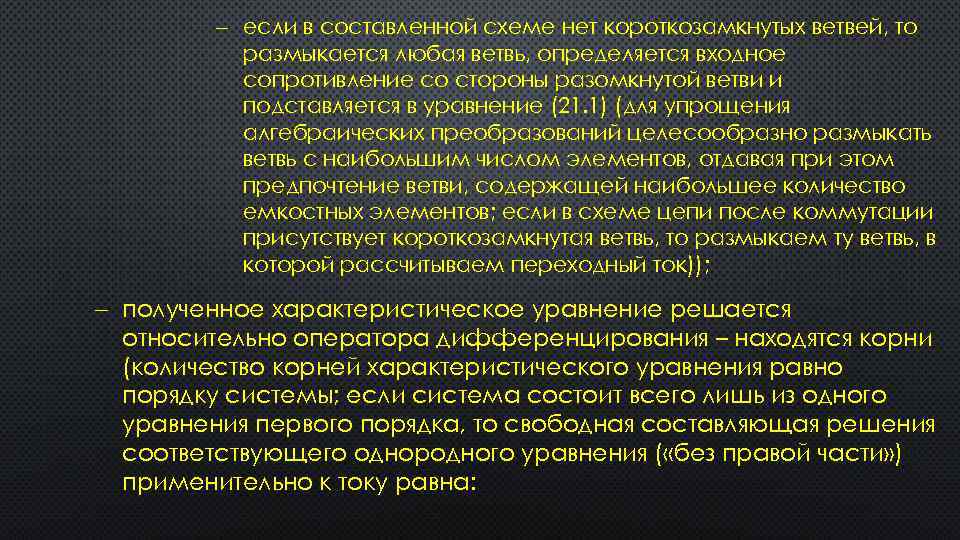

если в составленной схеме нет короткозамкнутых ветвей, то размыкается любая ветвь, определяется входное сопротивление со стороны разомкнутой ветви и подставляется в уравнение (21. 1) (для упрощения алгебраических преобразований целесообразно размыкать ветвь с наибольшим числом элементов, отдавая при этом предпочтение ветви, содержащей наибольшее количество емкостных элементов; если в схеме цепи после коммутации присутствует короткозамкнутая ветвь, то размыкаем ту ветвь, в которой рассчитываем переходный ток)); полученное характеристическое уравнение решается относительно оператора дифференцирования – находятся корни (количество корней характеристического уравнения равно порядку системы; если система состоит всего лишь из одного уравнения первого порядка, то свободная составляющая решения соответствующего однородного уравнения ( «без правой части» ) применительно к току равна:

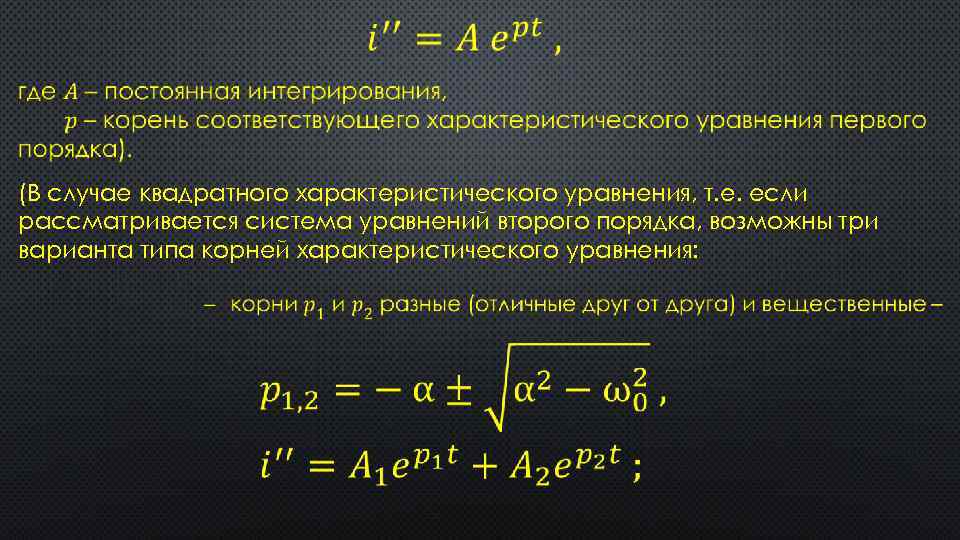

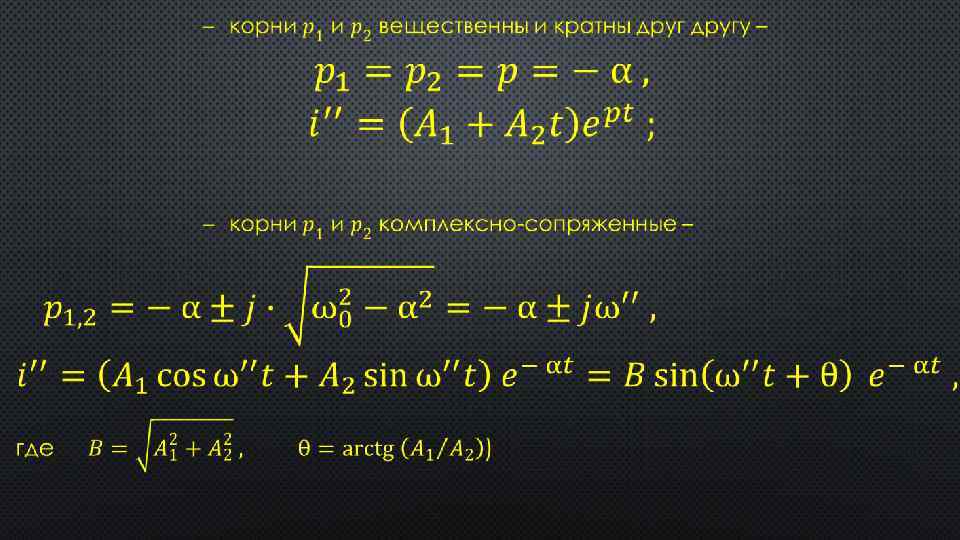

(В случае квадратного характеристического уравнения, т. е. если рассматривается система уравнений второго порядка, возможны три варианта типа корней характеристического уравнения:

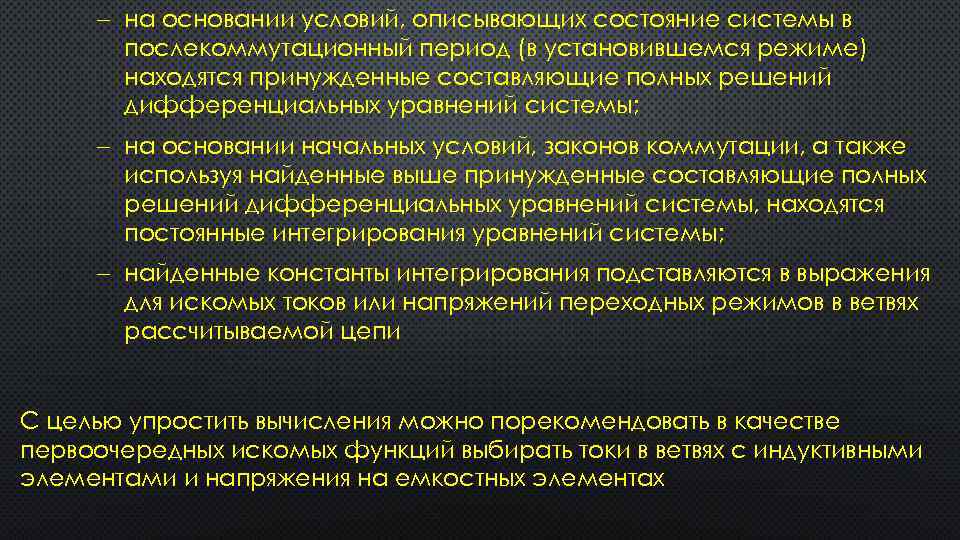

на основании условий, описывающих состояние системы в послекоммутационный период (в установившемся режиме) находятся принужденные составляющие полных решений дифференциальных уравнений системы; на основании начальных условий, законов коммутации, а также используя найденные выше принужденные составляющие полных решений дифференциальных уравнений системы, находятся постоянные интегрирования уравнений системы; найденные константы интегрирования подставляются в выражения для искомых токов или напряжений переходных режимов в ветвях рассчитываемой цепи С целью упростить вычисления можно порекомендовать в качестве первоочередных искомых функций выбирать токи в ветвях с индуктивными элементами и напряжения на емкостных элементах

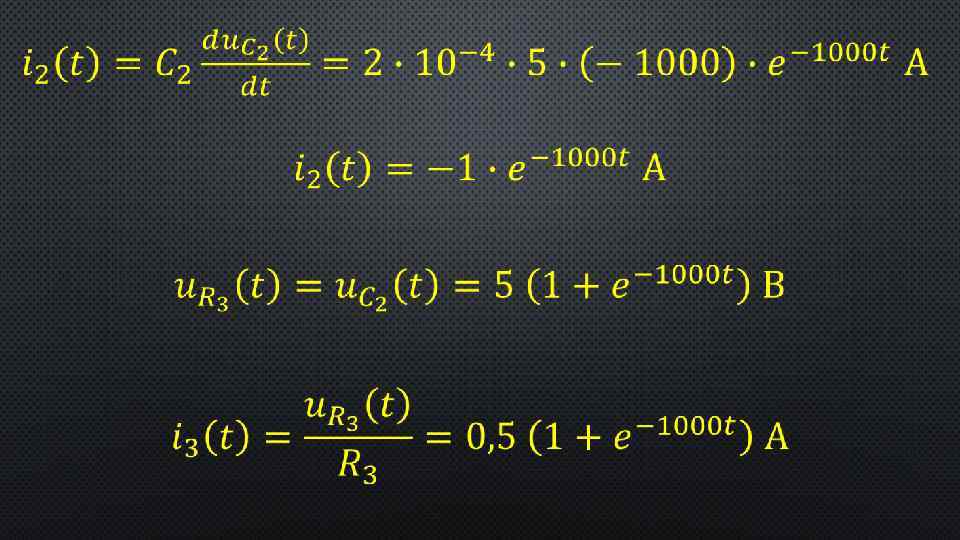

Расчет переходного процесса в разветвленной линейной электрической цепи с одним реактивным элементом Рисунок 1 – К расчету переходного процесса в разветвленной линейной электрической цепи с одним реактивным элементом (конденсатором) при замыкании на источник постоянной ЭДС

Рисунок 2 – К нахождению принужденной составляющей тока, протекающего через источник ЭДС в послекоммутационный период

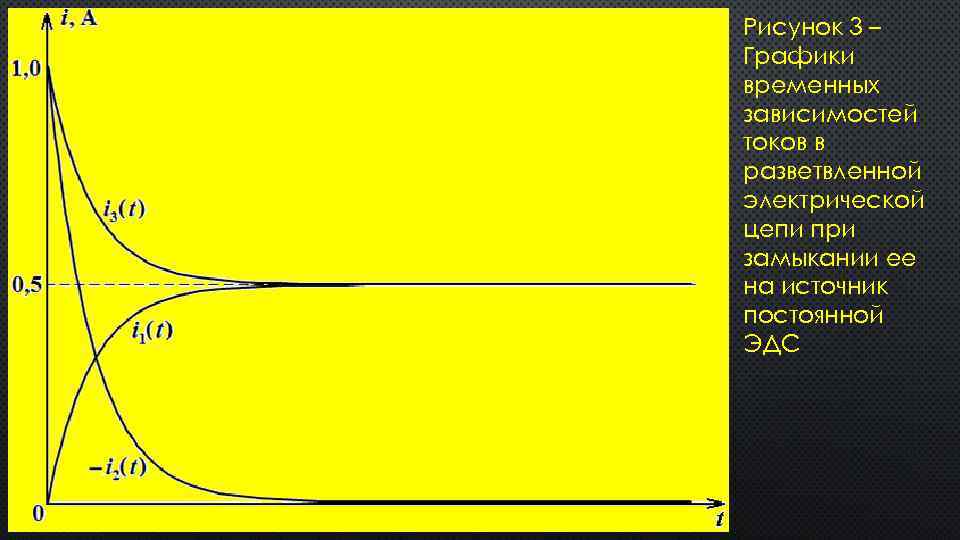

Рисунок 3 – Графики временных зависимостей токов в разветвленной электрической цепи при замыкании ее на источник постоянной ЭДС

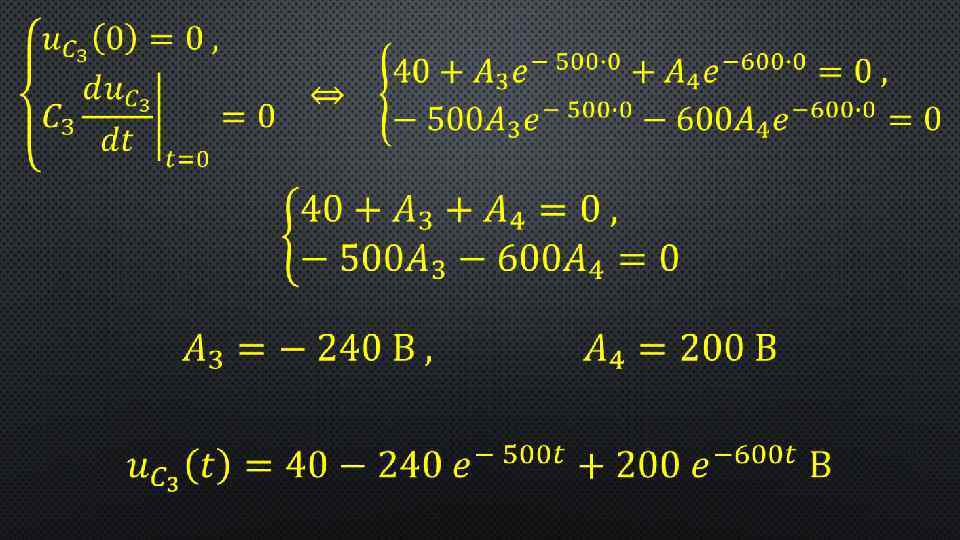

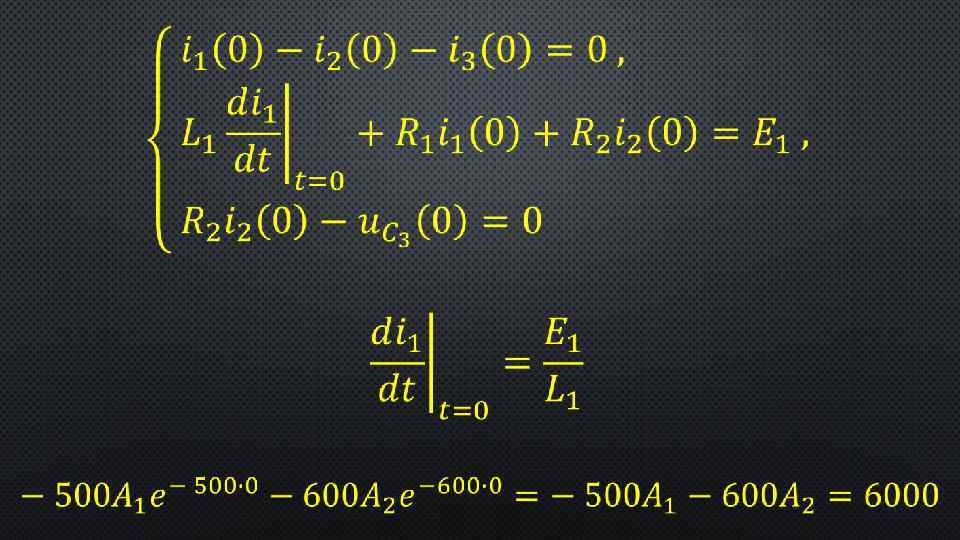

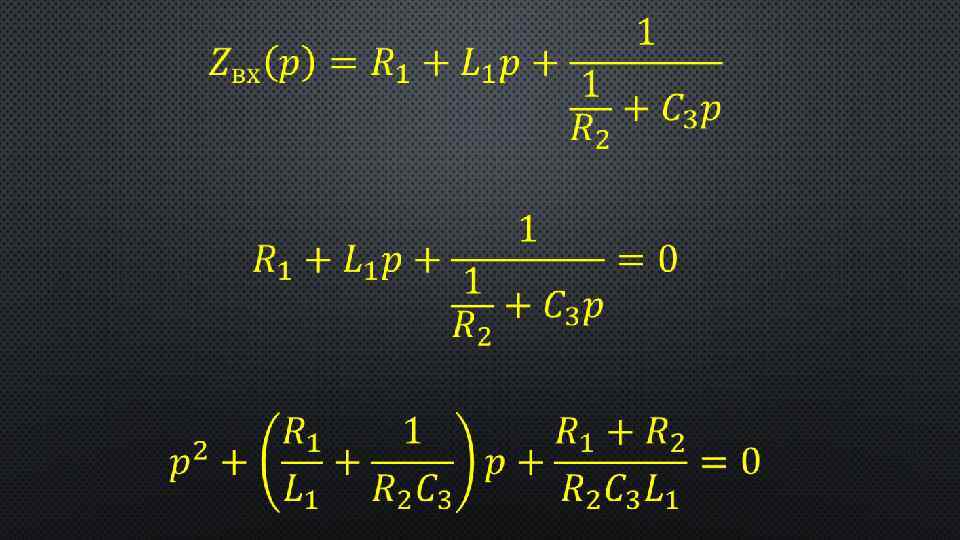

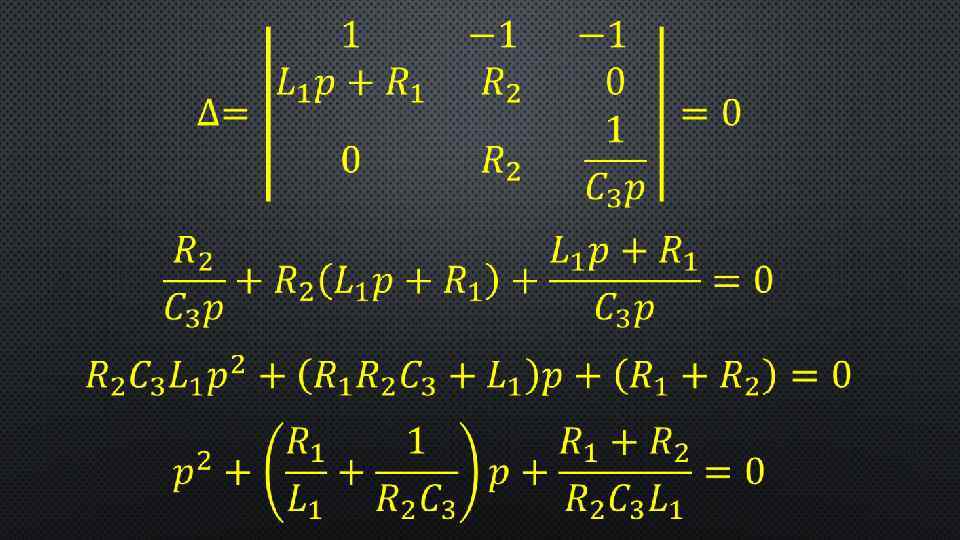

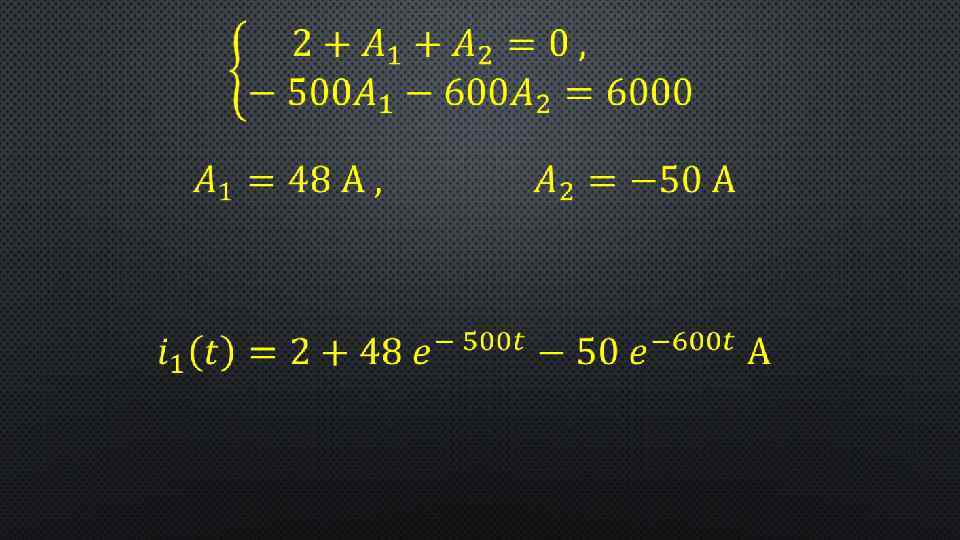

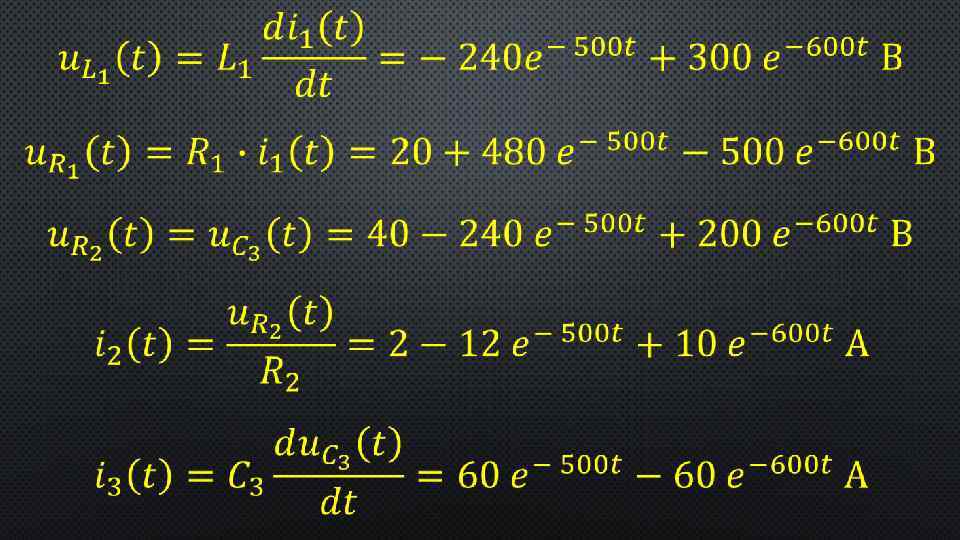

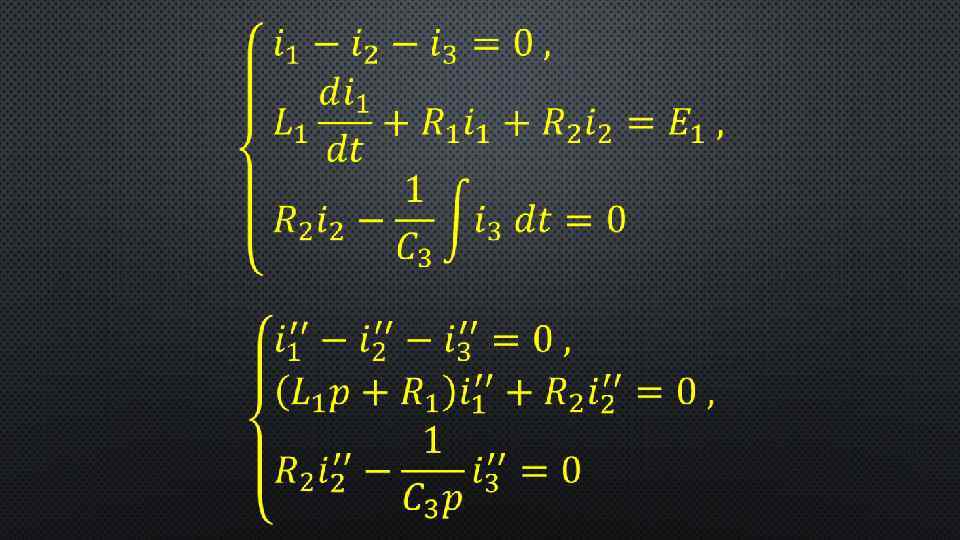

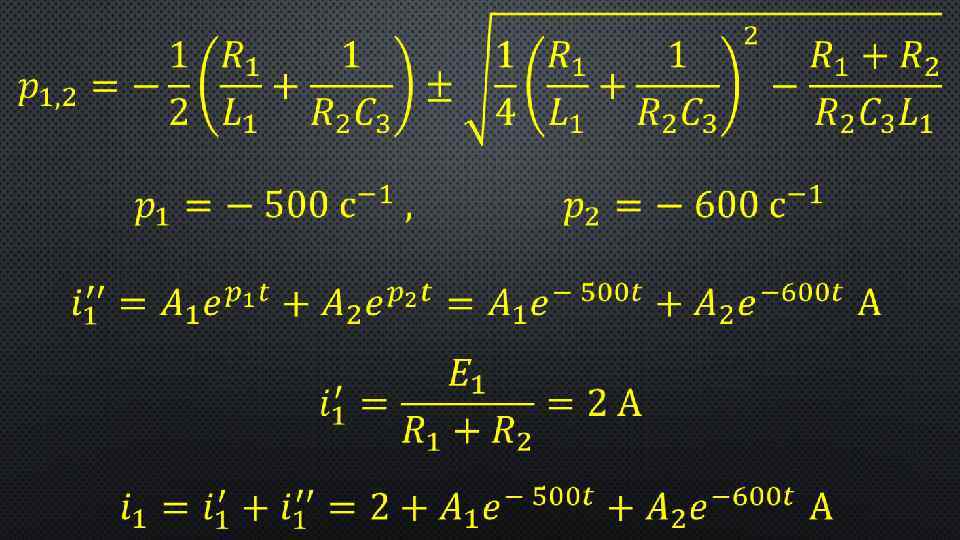

Расчет переходного процесса в разветвленной линейной электрической цепи с двумя реактивными элементами Рисунок 4 – К расчету переходного процесса в разветвленной линейной электрической цепи с двумя реактивными элементами при замыкании на источник постоянной ЭДС

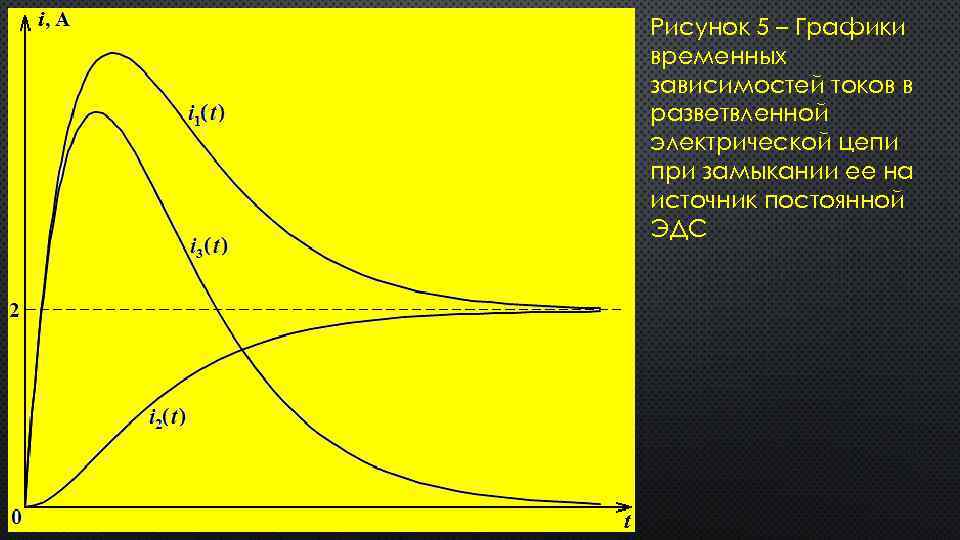

Рисунок 5 – Графики временных зависимостей токов в разветвленной электрической цепи при замыкании ее на источник постоянной ЭДС
