Тени на ортогональных проекциях Построение теней производится на фронтальной и горизонтальной проекциях. Источник освещения условно принимается сверху слева. Лучи света направляются сверху вниз слева направо параллельно другу. Таким образом, одна часть объекта освещается, а другая находится в собственной тени. От неосвещенной части поверхности, строится падающая тень. Блики, рефлекс и полутень не изображаются.

Построение теней на ортогональных проекциях Световой луч V а ׳ А Световой луч 45º х х а H Проекция светового луча 45º а Проекция светового луча

Построение тени точки на ортогональных проекциях V А х Световой луч х а ׳ 45º ат ат а H Проекция светового луча а

Построение тени точки на ортогональных проекциях а ׳ V А а ׳ т Световой луч ат х а H Проекция светового луча Световой луч х 45º Проекция светового луча а

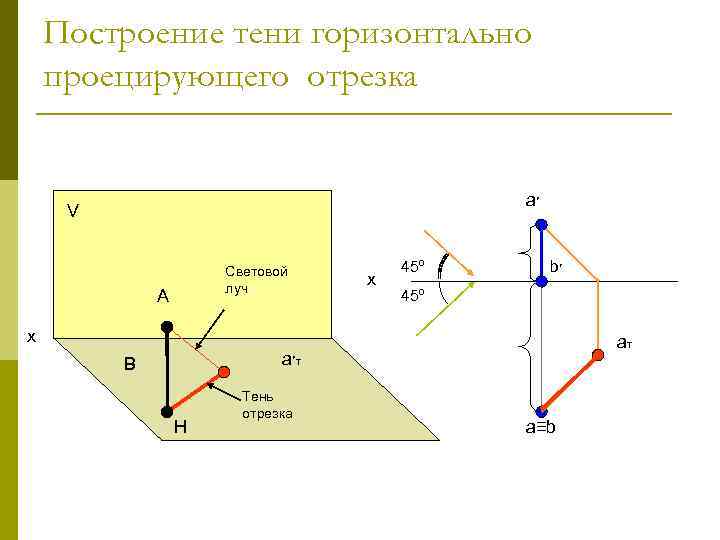

Построение тени горизонтально проецирующего отрезка а ׳ V Световой луч А х 45º b ׳ 45º х ат а ׳ т В H Тень отрезка а≡b

Построение тени горизонтально проецирующего отрезка а ׳ V а ׳ т Световой луч А а ׳ т х 45º b ׳ 45º х В Тень отрезка H а≡b

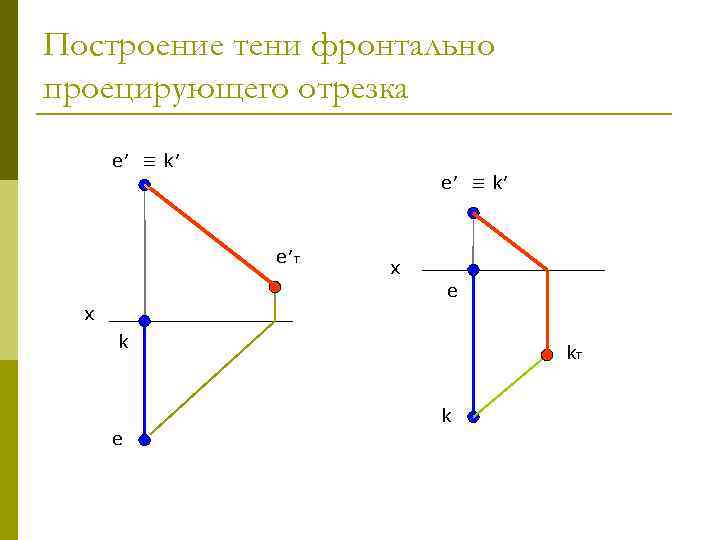

Построение тени фронтально проецирующего отрезка e′ ≡ k′ e′т х e х k kт k e

Построение тени отрезка m′ n′ m′т m′ n′ n ′т х m n m n n т

Построение тени отрезка общего положения с′ а′ а′т b′ d′ х b а d с

Построение падающей тени горизонтального прямоугольника а ׳ V х х А ат ат H а

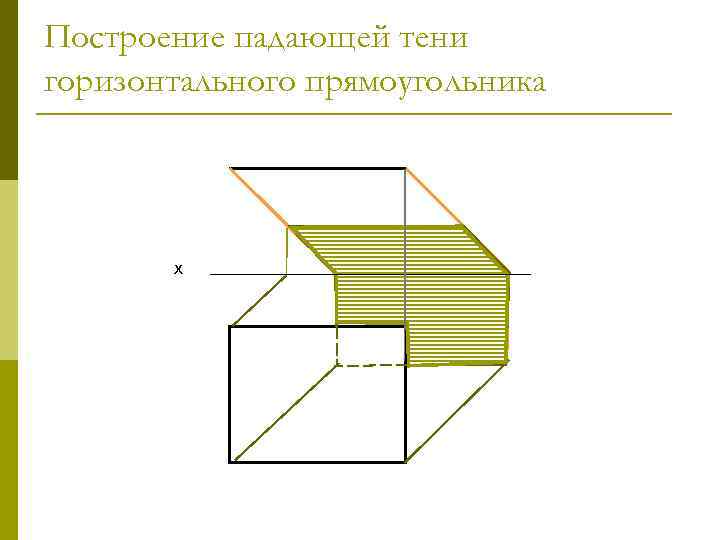

Построение падающей тени горизонтального прямоугольника х

Построение падающей тени окружности о ׳ х о'т от о х о
