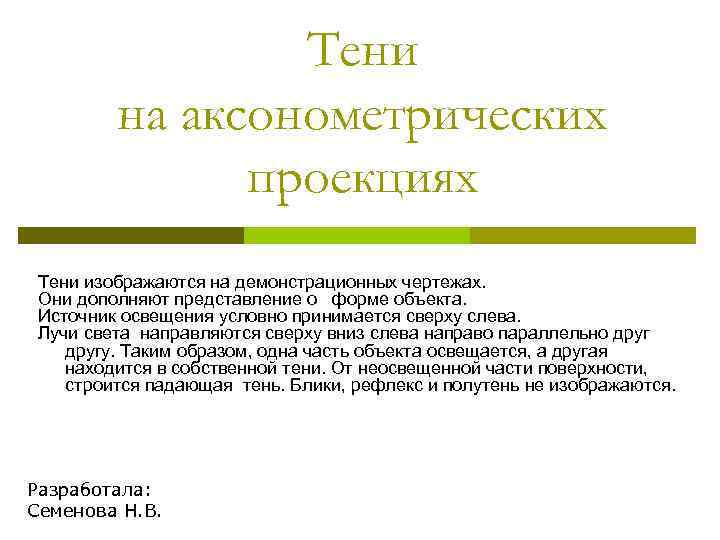

Тени на аксонометрических проекциях Тени изображаются на демонстрационных чертежах. Они дополняют представление о форме объекта. Источник освещения условно принимается сверху слева. Лучи света направляются сверху вниз слева направо параллельно другу. Таким образом, одна часть объекта освещается, а другая находится в собственной тени. От неосвещенной части поверхности, строится падающая тень. Блики, рефлекс и полутень не изображаются. Разработала: Семенова Н. В.

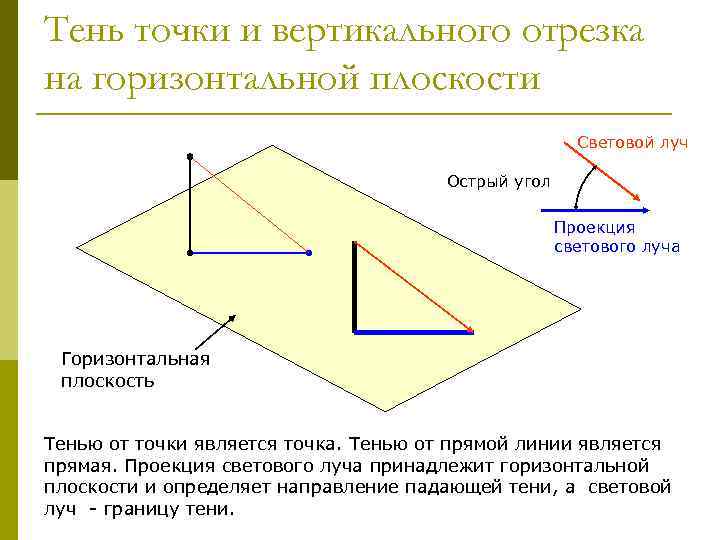

Тень точки и вертикального отрезка на горизонтальной плоскости Световой луч Острый угол Проекция светового луча Горизонтальная плоскость Тенью от точки является точка. Тенью от прямой линии является прямая. Проекция светового луча принадлежит горизонтальной плоскости и определяет направление падающей тени, а световой луч - границу тени.

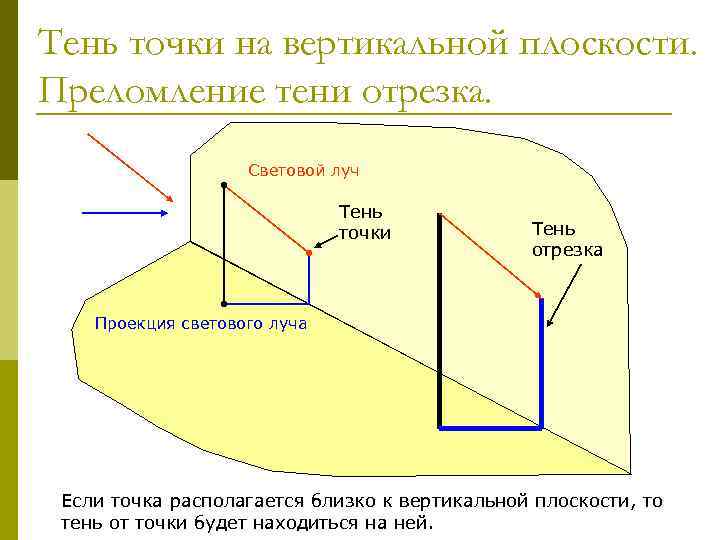

Тень точки на вертикальной плоскости. Преломление тени отрезка. Световой луч Тень точки Тень отрезка Проекция светового луча Если точка располагается близко к вертикальной плоскости, то тень от точки будет находиться на ней.

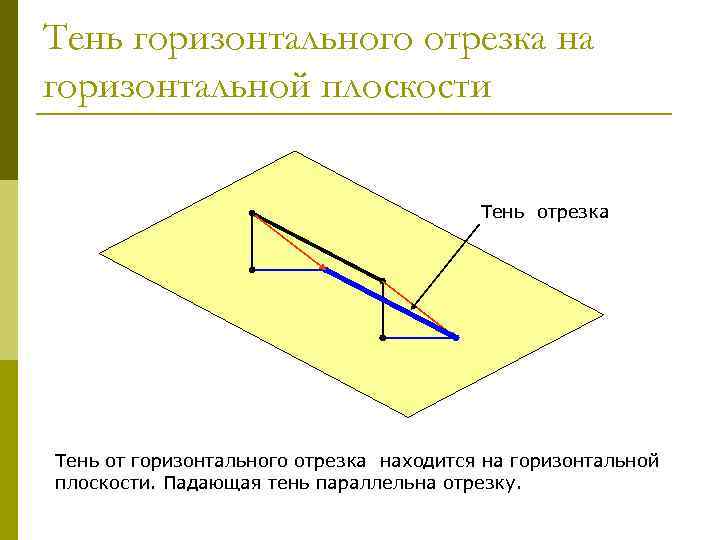

Тень горизонтального отрезка на горизонтальной плоскости Тень отрезка Тень от горизонтального отрезка находится на горизонтальной плоскости. Падающая тень параллельна отрезку.

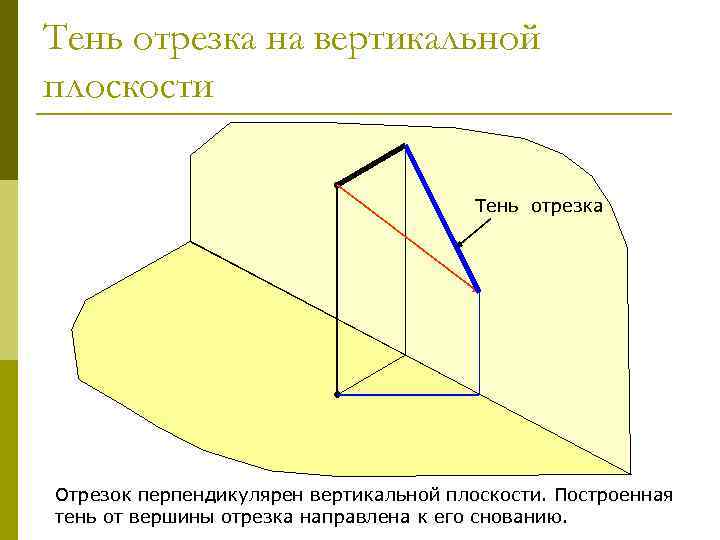

Тень отрезка на вертикальной плоскости Тень отрезка Отрезок перпендикулярен вертикальной плоскости. Построенная тень от вершины отрезка направлена к его снованию.

Преломление тени отрезка Тень отрезка Часть тени лежит на горизонтальной плоскости и параллельна отрезку. Другая часть тени находится фронтальной плоскости и направлена к снованию отрезка.

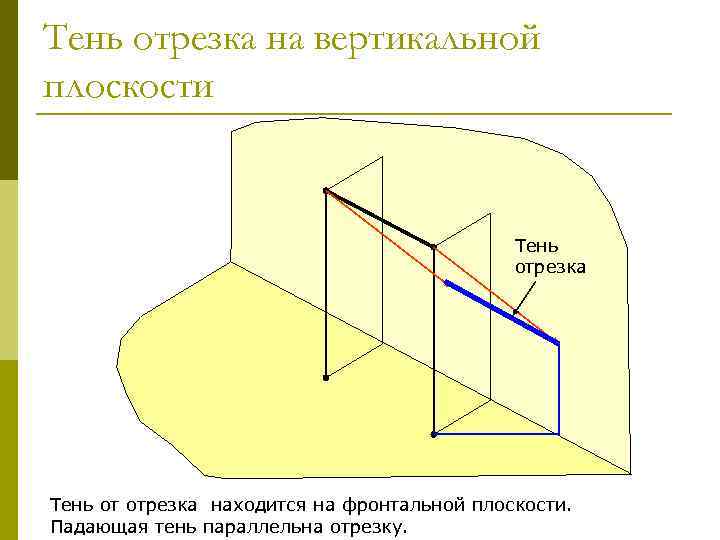

Тень отрезка на вертикальной плоскости Тень отрезка Тень от отрезка находится на фронтальной плоскости. Падающая тень параллельна отрезку.

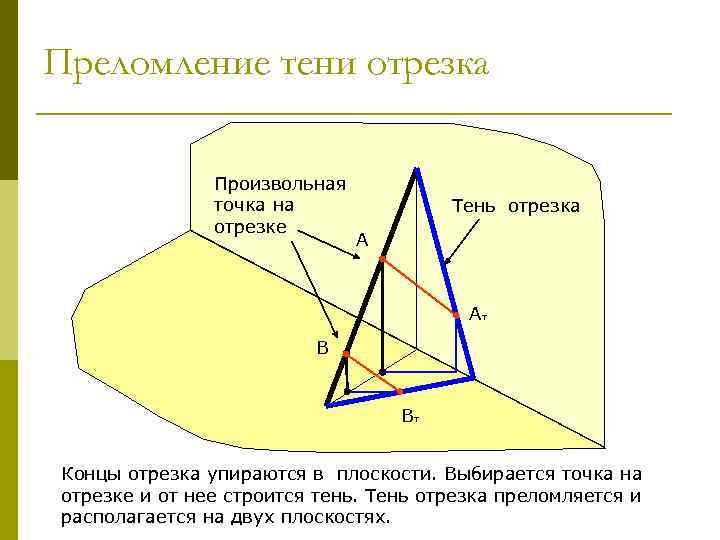

Преломление тени отрезка Произвольная точка на отрезке Тень отрезка А Ат В Вт Концы отрезка упираются в плоскости. Выбирается точка на отрезке и от нее строится тень. Тень отрезка преломляется и располагается на двух плоскостях.

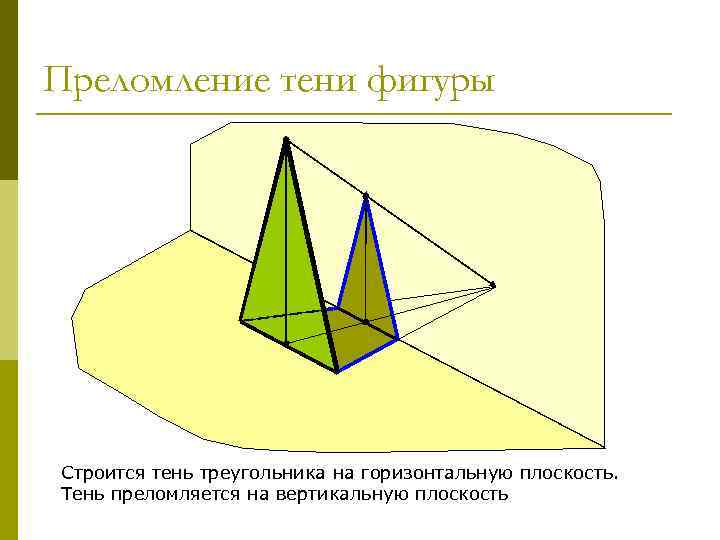

Преломление тени фигуры Строится тень треугольника на горизонтальную плоскость. Тень преломляется на вертикальную плоскость

Тени параллелепипеда Проекция светового луча проводится через основание ребер, а световой луч через его вершину. Собственная тень Падающая тень многогранника строится от неосвещенных граней фигуры, находящихся в собственной тени и является многоугольником.

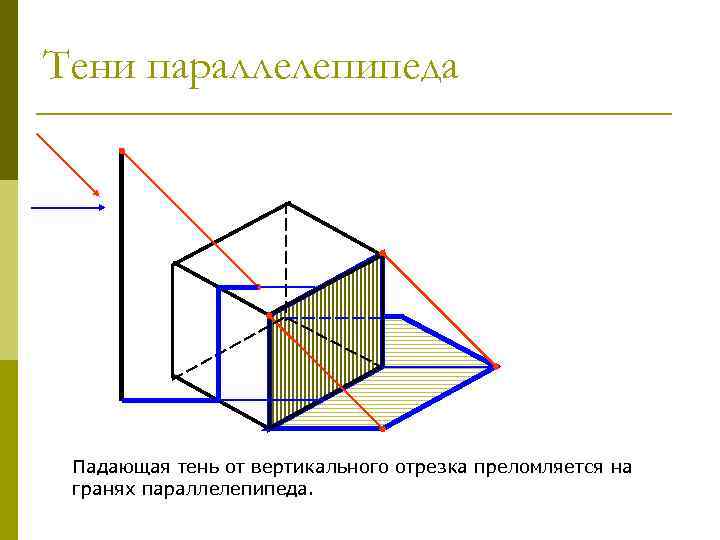

Тени параллелепипеда Падающая тень от вертикального отрезка преломляется на гранях параллелепипеда.

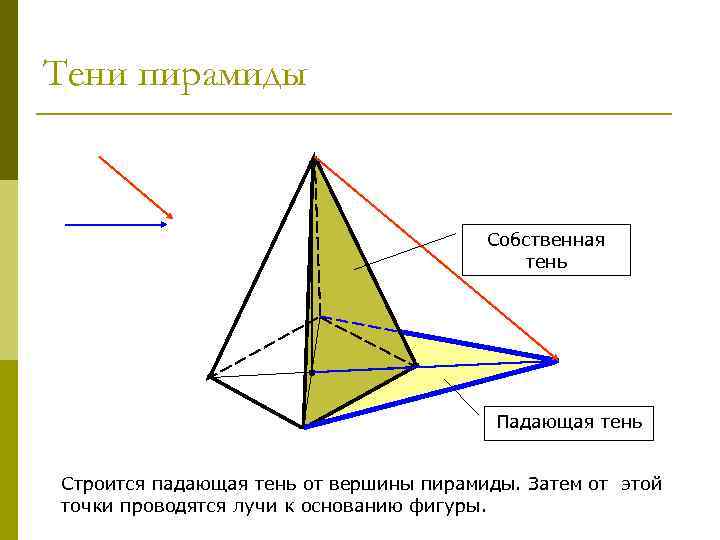

Тени пирамиды Собственная тень Падающая тень Строится падающая тень от вершины пирамиды. Затем от этой точки проводятся лучи к основанию фигуры.

Тени конуса Собственная тень Падающая тень Строится падающая тень от вершины конуса. Затем от этой точки проводятся лучи к основанию фигуры.

Тени цилиндра Собственная тень Падающая тень

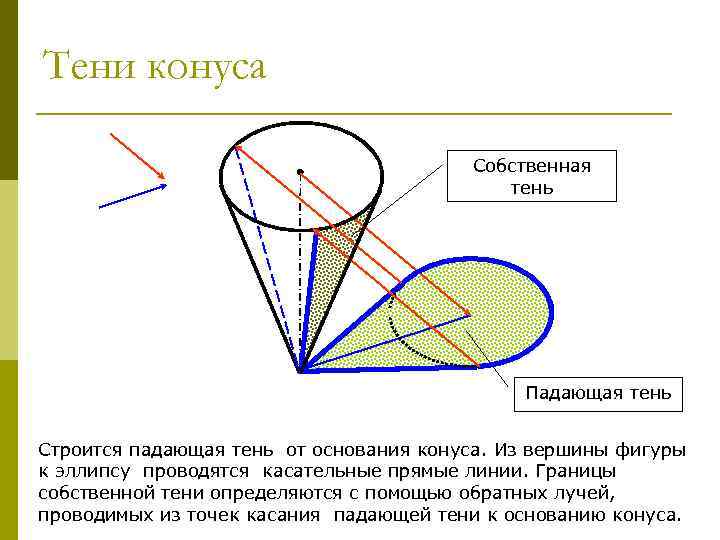

Тени конуса Собственная тень Падающая тень Строится падающая тень от основания конуса. Из вершины фигуры к эллипсу проводятся касательные прямые линии. Границы собственной тени определяются с помощью обратных лучей, проводимых из точек касания падающей тени к основанию конуса.

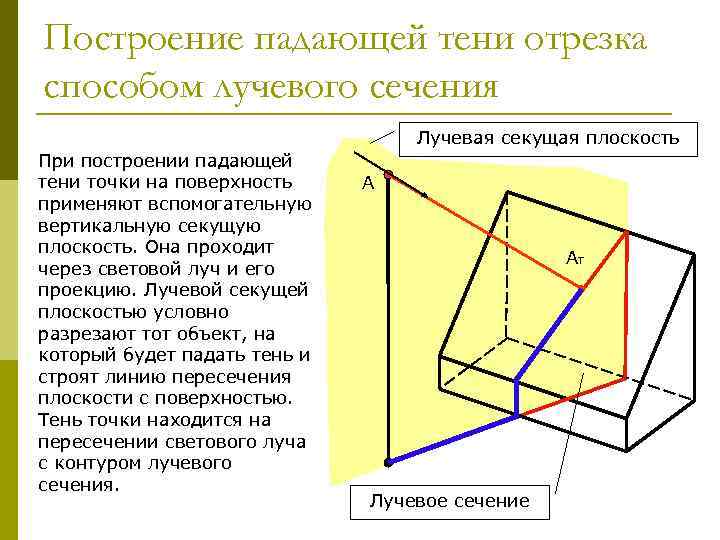

Построение падающей тени отрезка способом лучевого сечения Лучевая секущая плоскость При построении падающей тени точки на поверхность применяют вспомогательную вертикальную секущую плоскость. Она проходит через световой луч и его проекцию. Лучевой секущей плоскостью условно разрезают тот объект, на который будет падать тень и строят линию пересечения плоскости с поверхностью. Тень точки находится на пересечении светового луча с контуром лучевого сечения. А Ат Лучевое сечение

Построение падающей тени отрезка способом лучевого сечения Тень от вершины отрезка находится на пересечении светового луча с контуром лучевого сечения. Тень отрезка располагается на горизонтальной плоскости и на контуре лучевого сечения.

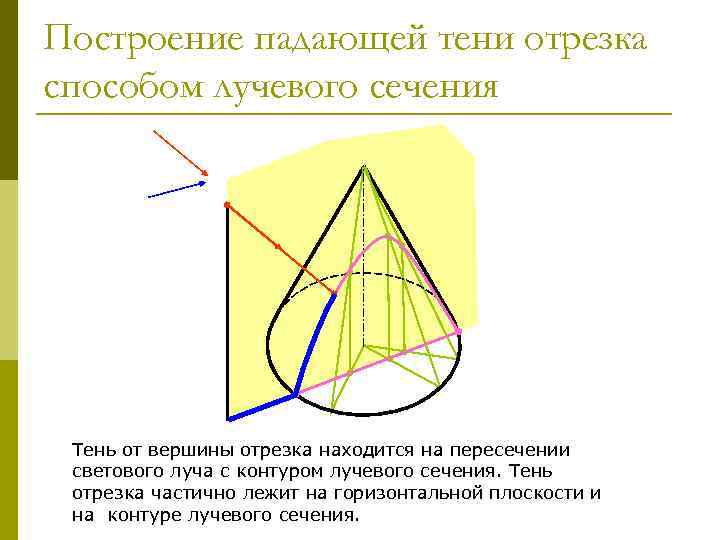

Построение падающей тени отрезка способом лучевого сечения Тень от вершины отрезка находится на пересечении светового луча с контуром лучевого сечения. Тень отрезка частично лежит на горизонтальной плоскости и на контуре лучевого сечения.

Построение падающей тени Лучевое сечение

Тени группы геометрических тел У цилиндра изображается падающая и собственные тени. Тень от усеченного конуса находится на верхнем основании цилиндра. Нижнее основание конуса нависает над цилиндром. От него строится падающая тень на боковую поверхность цилиндра.
