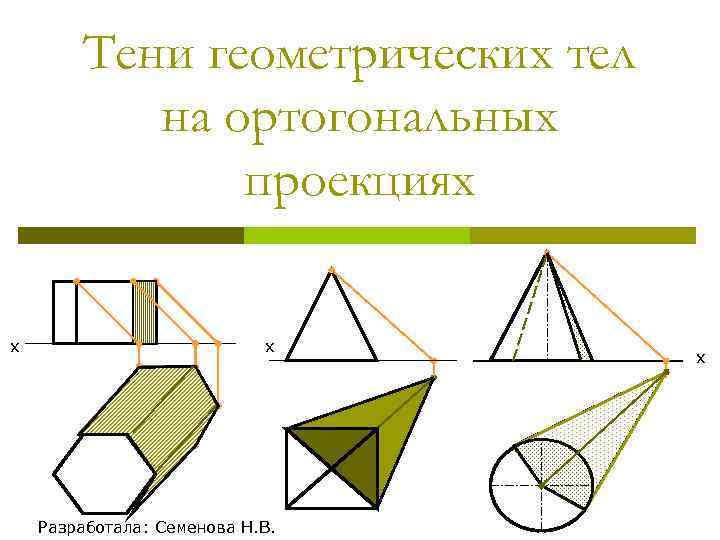

Тени геометрических тел на ортогональных проекциях х х

Тени геометрических тел на ортогональных проекциях х х Разработала: Семенова Н. В.

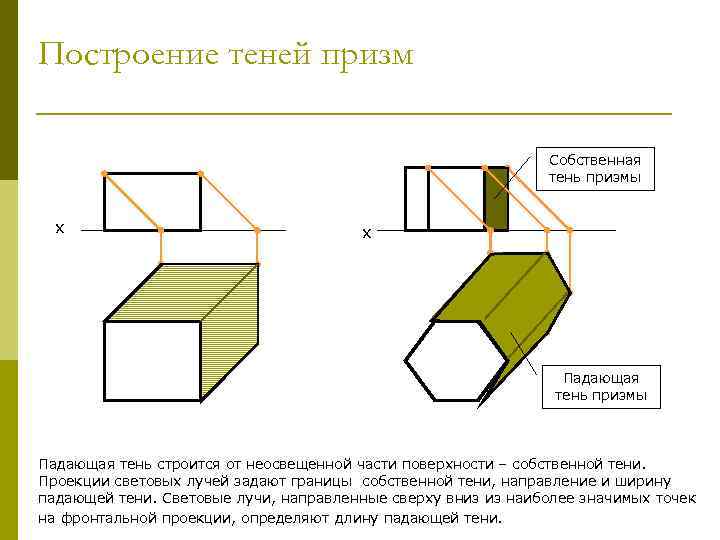

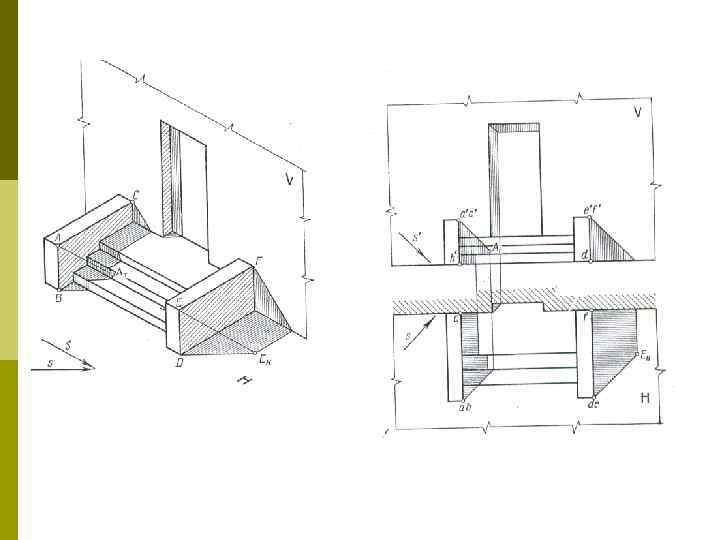

Построение теней призм Собственная тень призмы х х Падающая тень призмы Падающая тень строится от неосвещенной части поверхности – собственной тени. Проекции световых лучей задают границы собственной тени, направление и ширину падающей тени. Световые лучи, направленные сверху вниз из наиболее значимых точек на фронтальной проекции, определяют длину падающей тени.

Построение теней призм Собственная тень призмы х х Падающая тень призмы Собственные и падающие тени призм представляют собой многоугольники. Падающая тень может преломляться и располагаться на двух плоскостях проекций.

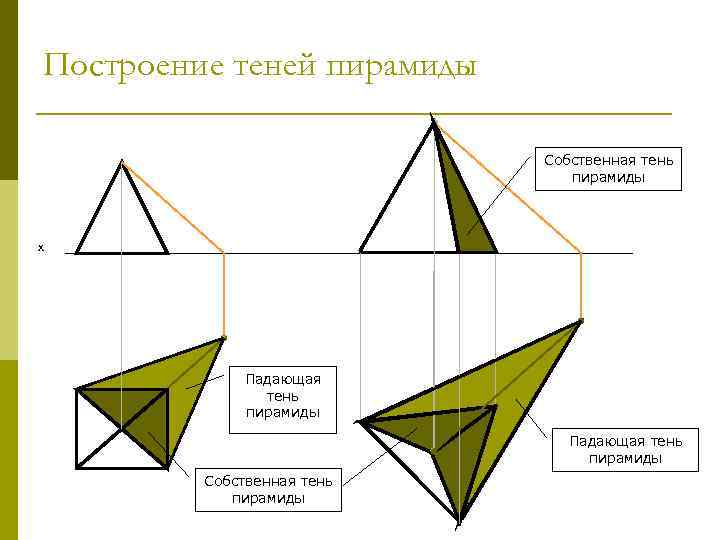

Построение теней пирамиды Собственная тень пирамиды х Падающая тень пирамиды Собственная тень пирамиды

Построение теней пирамиды х х Падающая тень пирамиды

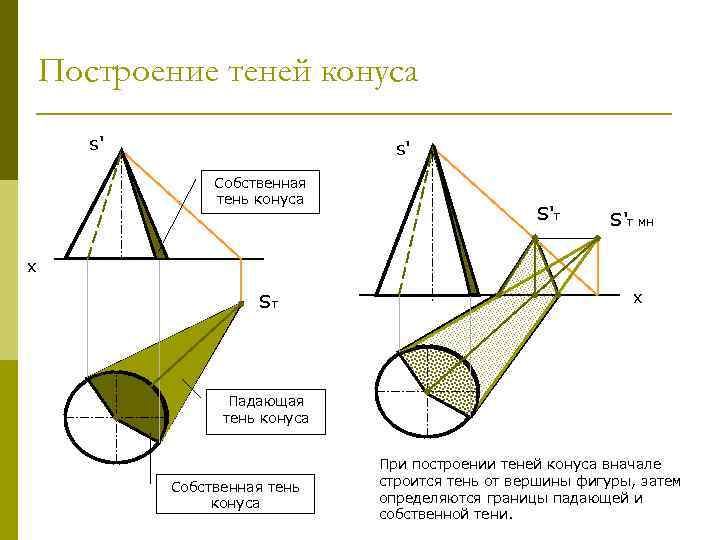

Построение теней конуса s' s' Собственная тень конуса S'т мн х Sт х Падающая тень конуса Собственная тень конуса При построении теней конуса вначале строится тень от вершины фигуры, затем определяются границы падающей и собственной тени.

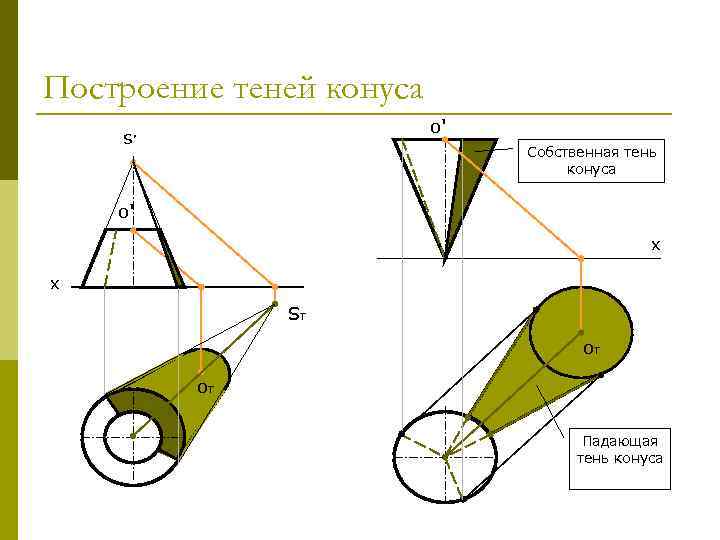

Построение теней конуса о' s ׳ Собственная тень конуса о' х х Sт от от Падающая тень конуса

Построение теней цилиндра о' 1' 2' 3'Ξ 5' 4' 2‘т х 1‘т 3‘т 4‘т 5‘т от х 1 Падающая тень невысокого цилиндра, расположенного на значительном расстоянии от фронтальной плоскости проекций находится на горизонтальной плоскости проекций 2 3 4 5 Падающая тень цилиндра преломляется. Она находится на горизонтальной и фронтальной плоскостях проекций

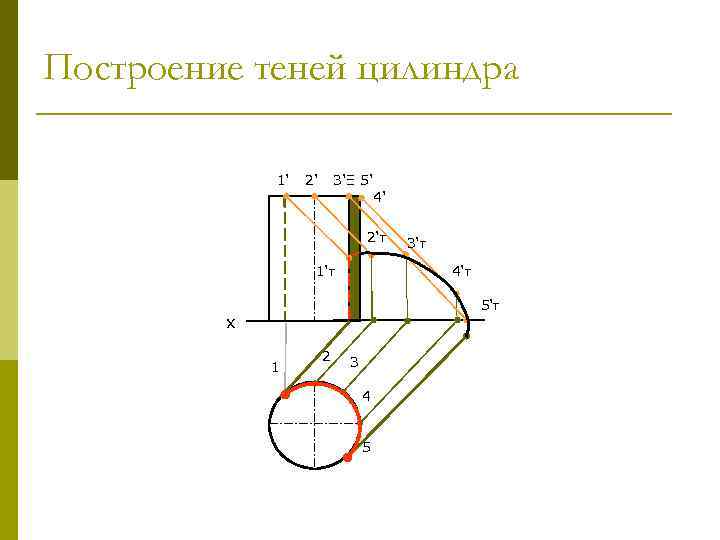

Построение теней цилиндра 1' 2' 3'Ξ 5' 4' 2‘т 1‘т 3‘т 4‘т 5‘т х 1 2 3 4 5

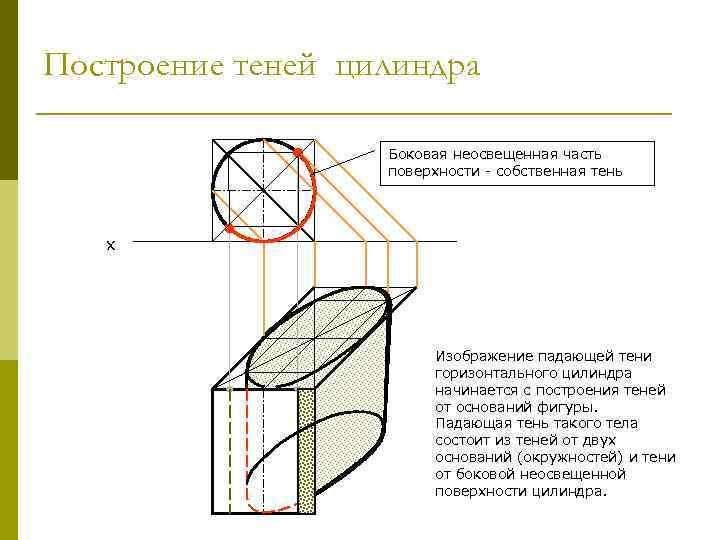

Построение теней цилиндра Боковая неосвещенная часть поверхности - собственная тень х Изображение падающей тени горизонтального цилиндра начинается с построения теней от оснований фигуры. Падающая тень такого тела состоит из теней от двух оснований (окружностей) и тени от боковой неосвещенной поверхности цилиндра.
