Тени элементов зданий на ортогональных и аксонометрических проекциях Тени элементов зданий на ортогональных и аксонометрических проекциях

Тени в нишах Тень в прямоугольной нише с цилиндрической аркой Тень в прямоугольной нише Тени в нишах Тень в прямоугольной нише с цилиндрической аркой Тень в прямоугольной нише

Тени в нишах Тень в полуцилиндрической нише со сферическим перекрытием Тени в нишах Тень в полуцилиндрической нише со сферическим перекрытием

Тени от карнизов Тени от карнизов

Тени от карнизов и пилястр на стену Тени от карнизов и пилястр на стену

Тени от карнизов и пилястр на стену Тень от нависающей плиты на цилиндрическую поверхность Тени от карнизов и пилястр на стену Тень от нависающей плиты на цилиндрическую поверхность

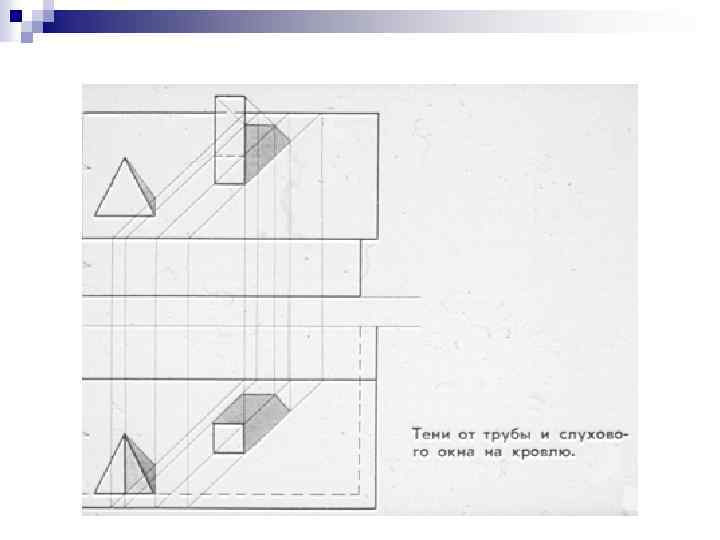

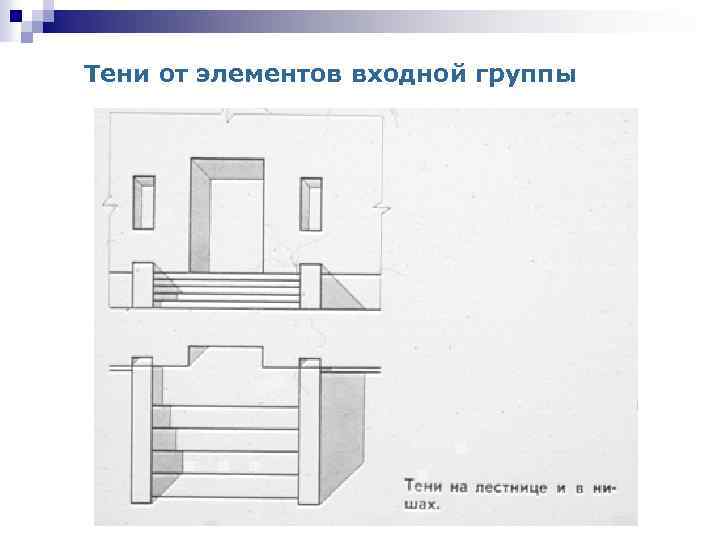

Тени от элементов входной группы Тени от элементов входной группы

Тени элементов входной группы Точка преломления тени лежит на подступенке Точка преломления тени лежит Тени элементов входной группы Точка преломления тени лежит на подступенке Точка преломления тени лежит на проступи *

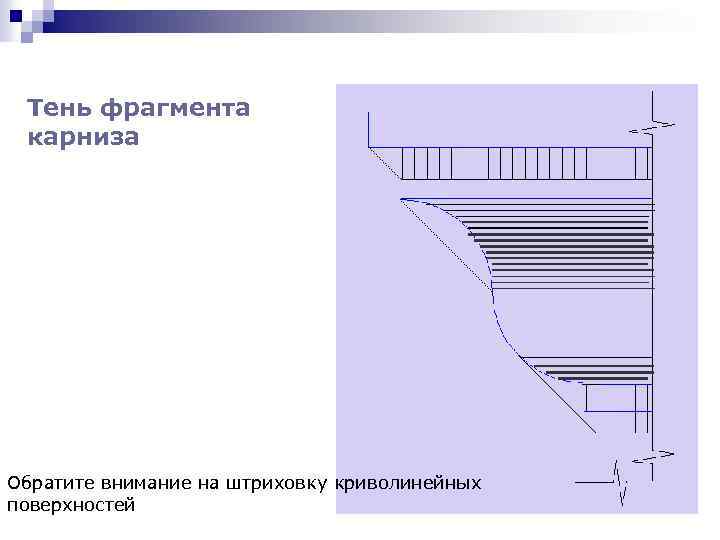

Тень фрагмента карниза Обратите внимание на штриховку криволинейных поверхностей Тень фрагмента карниза Обратите внимание на штриховку криволинейных поверхностей

Тени на цилиндрической колонне, увенчанной призматической плитой прямоугольной формы* 1 Граница падающей от плиты Тени на цилиндрической колонне, увенчанной призматической плитой прямоугольной формы* 1 Граница падающей от плиты на колонну тени строится как лекальная кривая 2 Построение собственных теней понятно из чертежа *Красным цветом выделены линии построения наивысшей точки

Тени на цилиндрической колонне, увенчанной плитой цилиндрической формы Построение падающей тени аналогично рассмотренному в Тени на цилиндрической колонне, увенчанной плитой цилиндрической формы Построение падающей тени аналогично рассмотренному в предыдущем примере, оно понятно из чертежа

Тени в аксонометрических проекциях х Тени в аксонометрических проекциях х

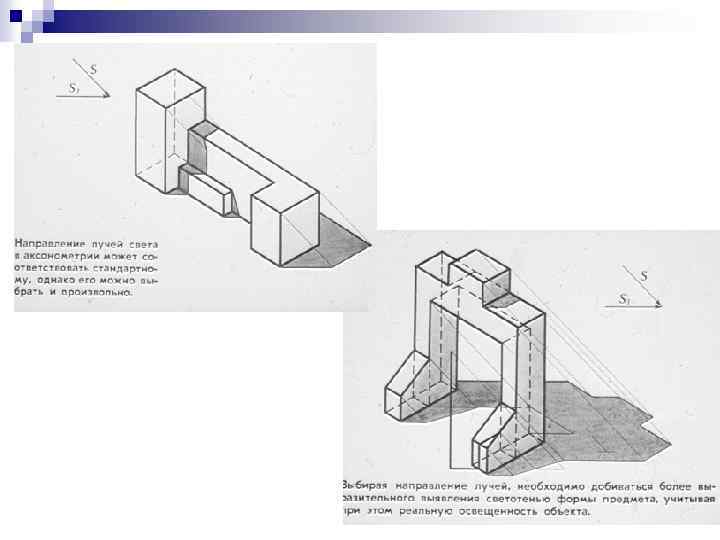

Построение теней на лестнице и в нише в прямоугольной изометрической проекции Построение теней на лестнице и в нише в прямоугольной изометрической проекции

Тени элементов входной группы в изометрии Тени элементов входной группы в изометрии

Вариант 1. Точка преломления тени лежит на подступенке Вариант 2. Точка преломления тени лежит Вариант 1. Точка преломления тени лежит на подступенке Вариант 2. Точка преломления тени лежит на проступи Вопрос. Почему точка преломления переместилась на проступь?

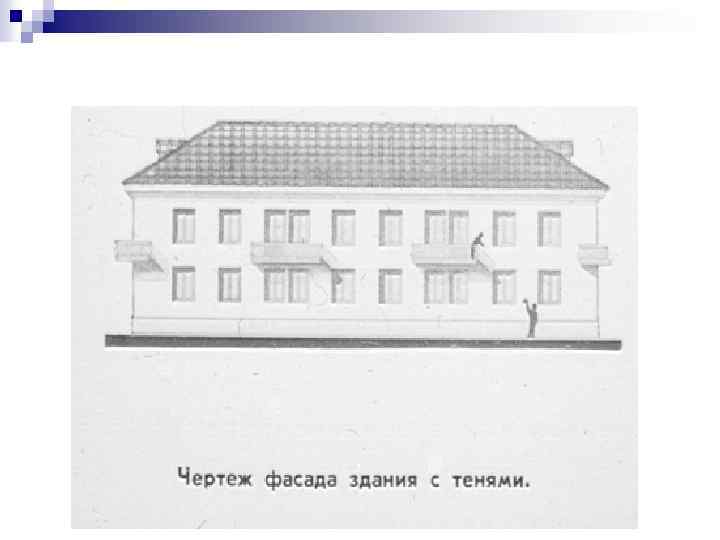

Пример использования приемов построения теней элементов зданий при выполнении графической работы «Перспектива здания» * Пример использования приемов построения теней элементов зданий при выполнении графической работы «Перспектива здания» * *Только для специальности «Архитектура»

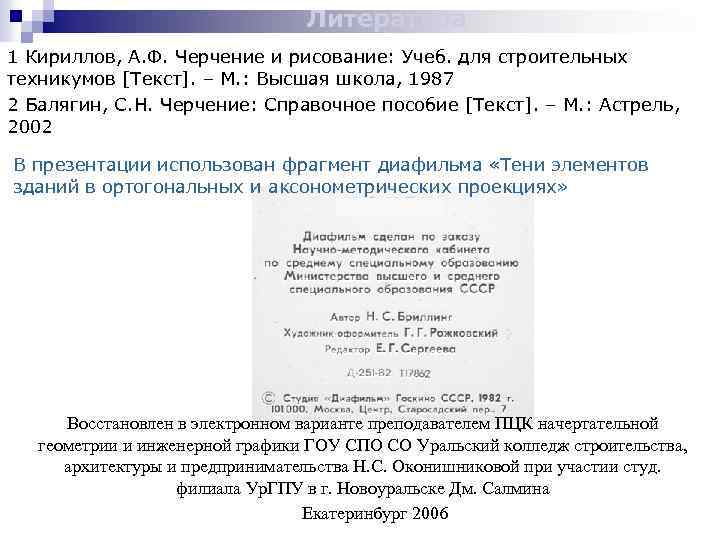

Литература 1 Кириллов, А. Ф. Черчение и рисование: Учеб. для строительных техникумов [Текст]. – Литература 1 Кириллов, А. Ф. Черчение и рисование: Учеб. для строительных техникумов [Текст]. – М. : Высшая школа, 1987 2 Балягин, С. Н. Черчение: Справочное пособие [Текст]. – М. : Астрель, 2002 В презентации использован фрагмент диафильма «Тени элементов зданий в ортогональных и аксонометрических проекциях» Восстановлен в электронном варианте преподавателем ПЦК начертательной геометрии и инженерной графики ГОУ СПО СО Уральский колледж строительства, архитектуры и предпринимательства Н. С. Оконишниковой при участии студ. филиала Ур. ГПУ в г. Новоуральске Дм. Салмина Екатеринбург 2006
