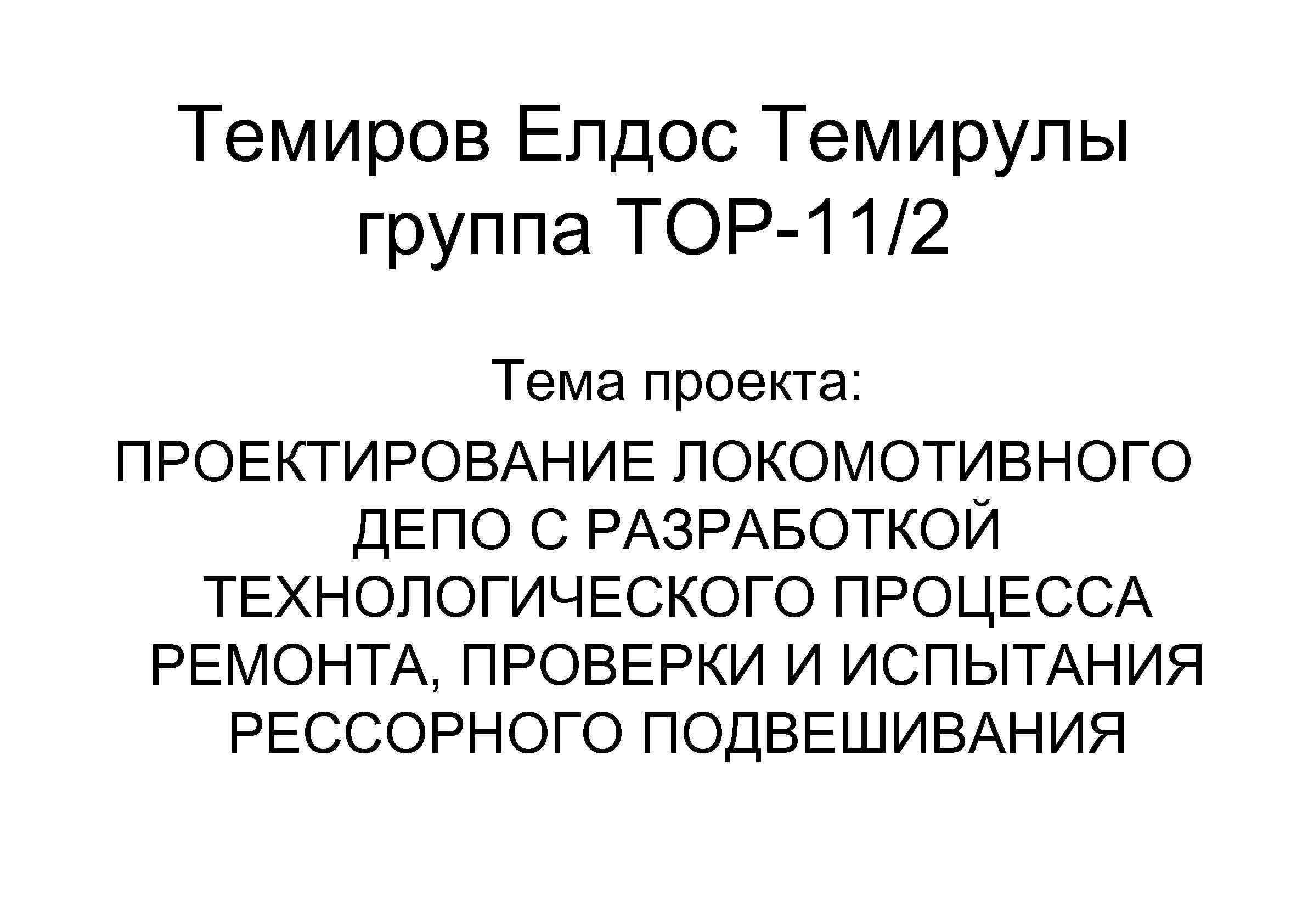

Темиров Елдос Темирулы группа ТОР-11/2 Тема проекта: ПРОЕКТИРОВАНИЕ ЛОКОМОТИВНОГО ДЕПО С РАЗРАБОТКОЙ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА РЕМОНТА, ПРОВЕРКИ И ИСПЫТАНИЯ РЕССОРНОГО ПОДВЕШИВАНИЯ

с Электровоз ВЛ 80

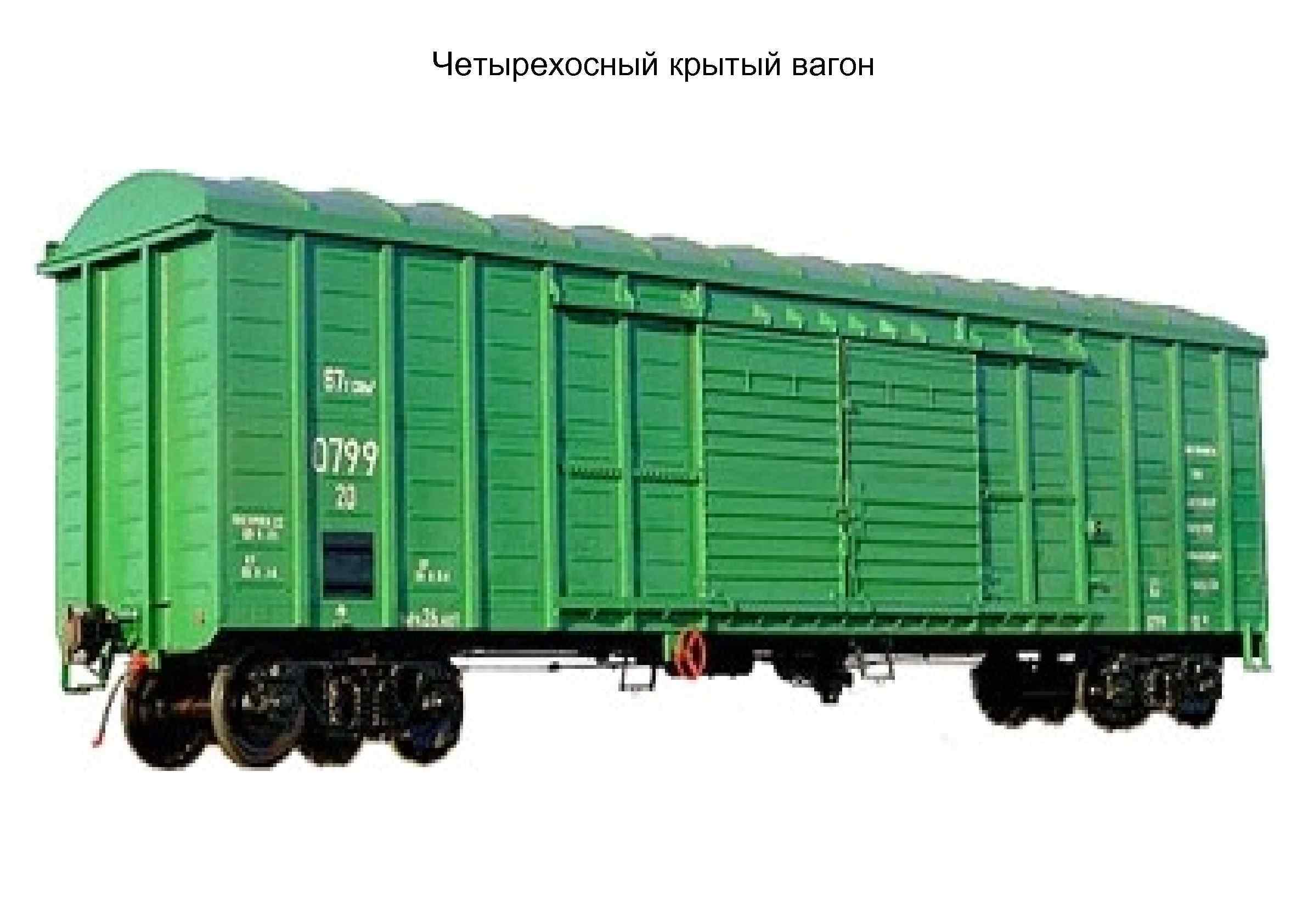

Четырехосный крытый вагон

План депо

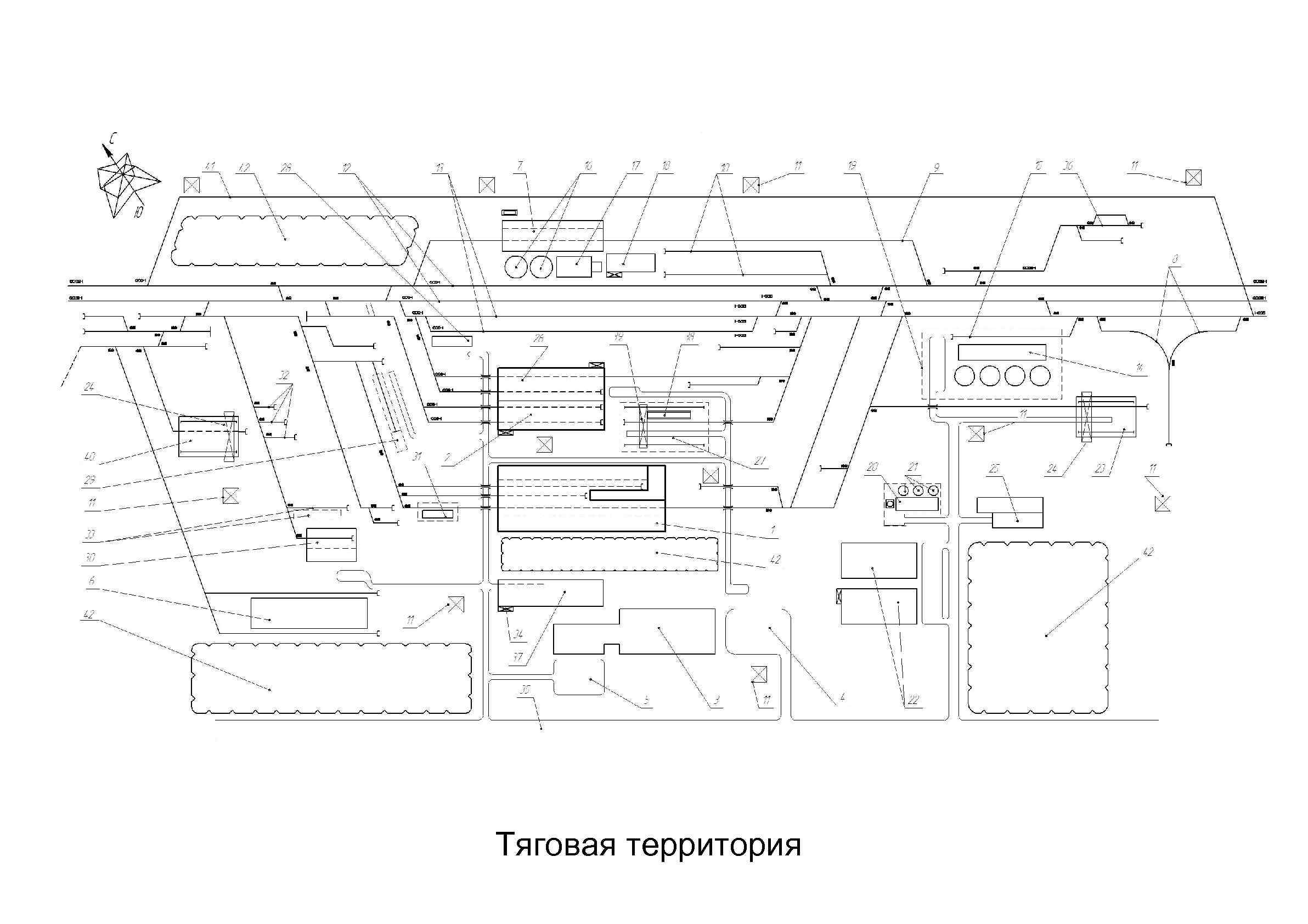

Тяговая территория

1 - пружина; 2 - хомут; 3 - валик; 4 - рессора; 5 - стойка; 6 - опора; 7 - гайка Рессорное подвешивание электровоза

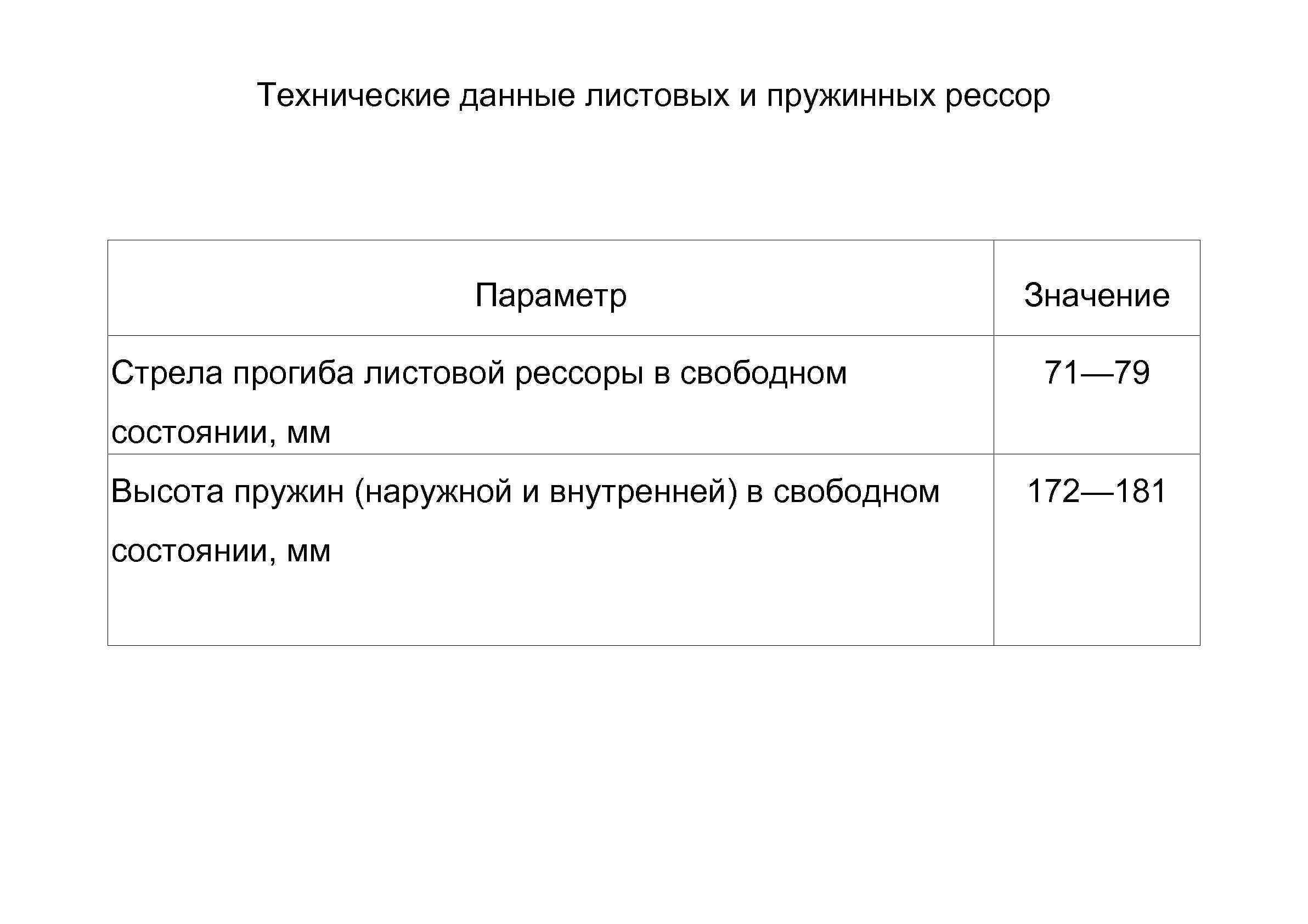

Технические данные листовых и пружинных рессор Параметр Стрела прогиба листовой рессоры в свободном Значение 71— 79 состоянии, мм Высота пружин (наружной и внутренней) в свободном состоянии, мм 172— 181

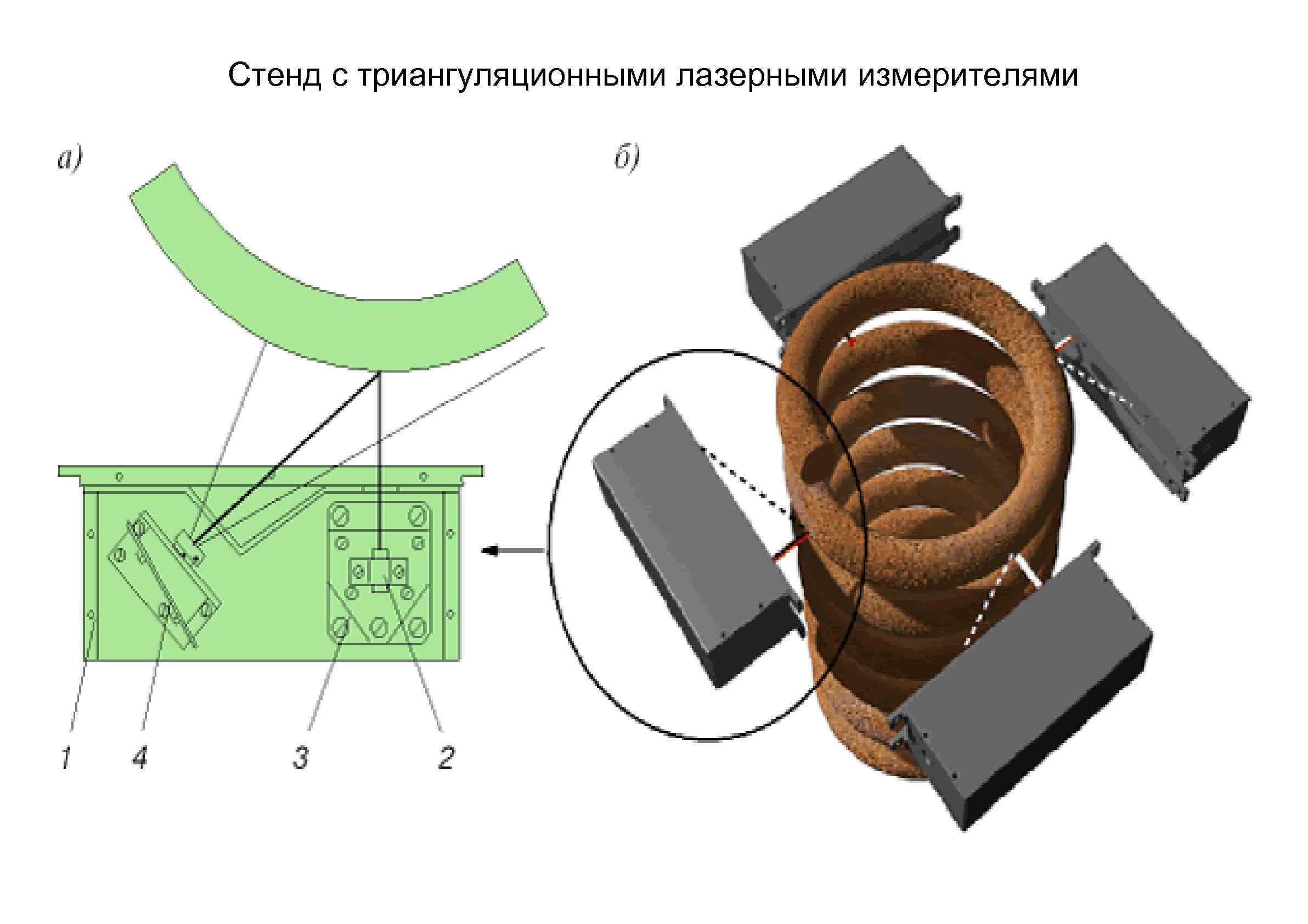

Стенд с триангуляционными лазерными измерителями

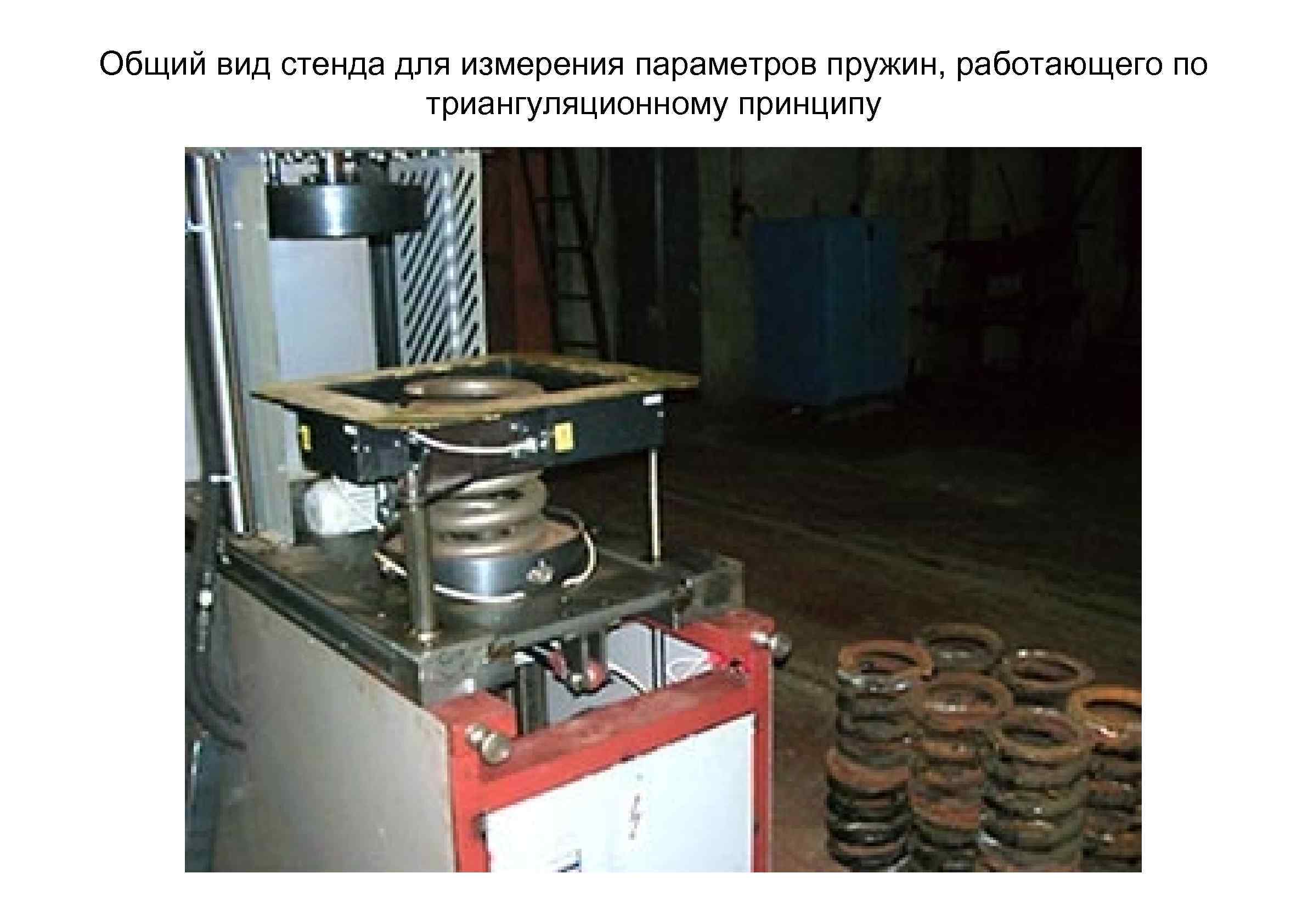

Общий вид стенда для измерения параметров пружин, работающего по триангуляционному принципу

Автоматизированный стенд контроля листовых рессор Стенд предназначен для испытания листовых рессор подвижного состава. Автоматизация процесса испытания способствует получению более объективной информации о техническом состоянии листовой рессоры, повышает контроль за качеством изготовления и ремонта рессор и, в конечном итоге, способствует улучшению безопасности перевозочного процесса. Результаты испытаний сохраняются в памяти стенда и по необходимости могут передаваться на технологическую ПЭВМ для подбора рессоры в тележку подвижного состава

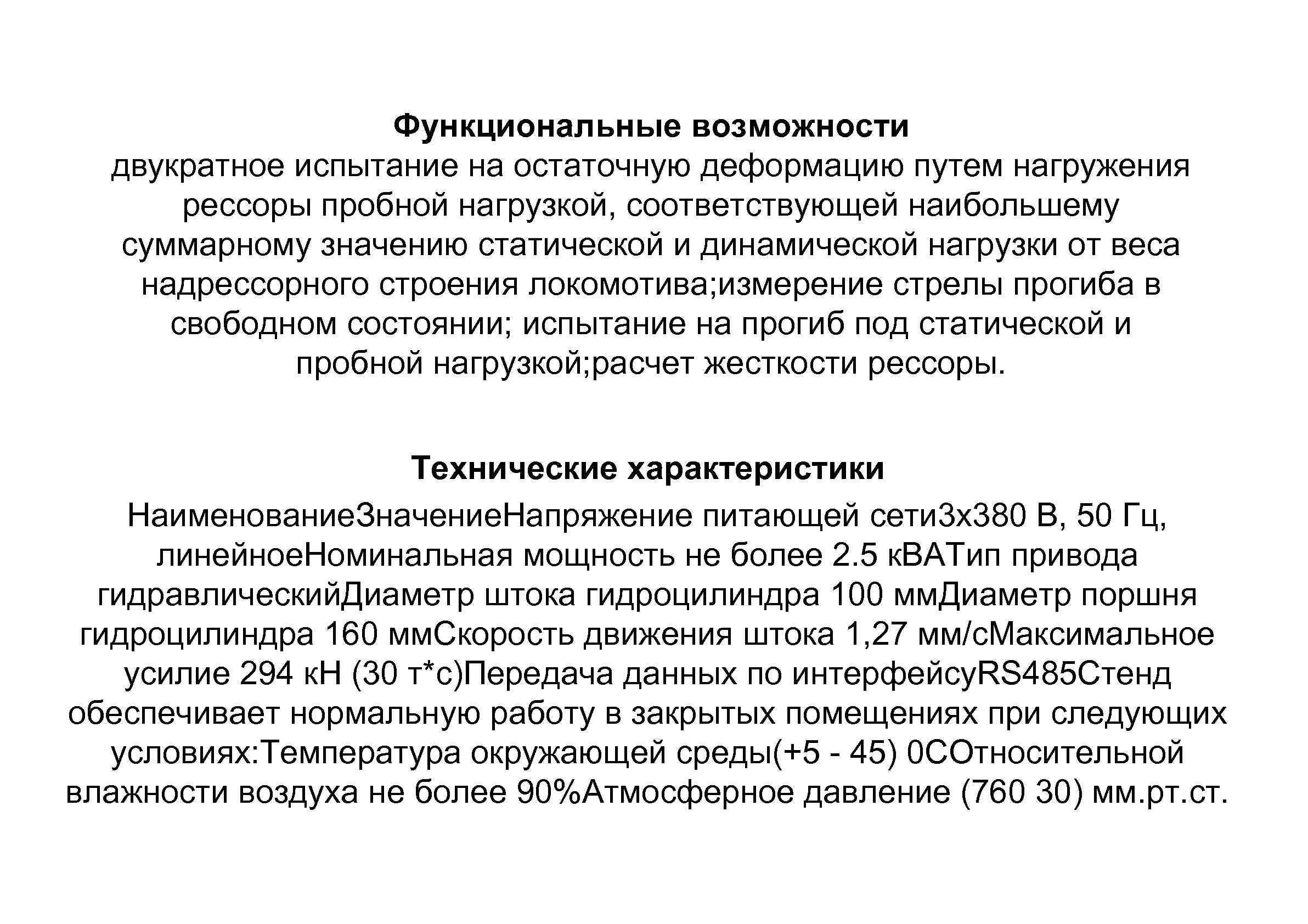

Функциональные возможности двукратное испытание на остаточную деформацию путем нагружения рессоры пробной нагрузкой, соответствующей наибольшему суммарному значению статической и динамической нагрузки от веса надрессорного строения локомотива; измерение стрелы прогиба в свободном состоянии; испытание на прогиб под статической и пробной нагрузкой; расчет жесткости рессоры. Технические характеристики Наименование. Значение. Напряжение питающей сети 3 х380 В, 50 Гц, линейное. Номинальная мощность не более 2. 5 к. ВАТип привода гидравлический. Диаметр штока гидроцилиндра 100 мм. Диаметр поршня гидроцилиндра 160 мм. Скорость движения штока 1, 27 мм/с. Максимальное усилие 294 к. Н (30 т*с)Передача данных по интерфейсу. RS 485 Стенд обеспечивает нормальную работу в закрытых помещениях при следующих условиях: Температура окружающей среды(+5 - 45) 0 СОтносительной влажности воздуха не более 90%Атмосферное давление (760 30) мм. рт. ст.
