ТЕМА_2 ЕЛЕКТРИЧНИЙ СТРУМ СИЛА СТРУМУ ВИМІРЮВАННЯ уроки_11 13

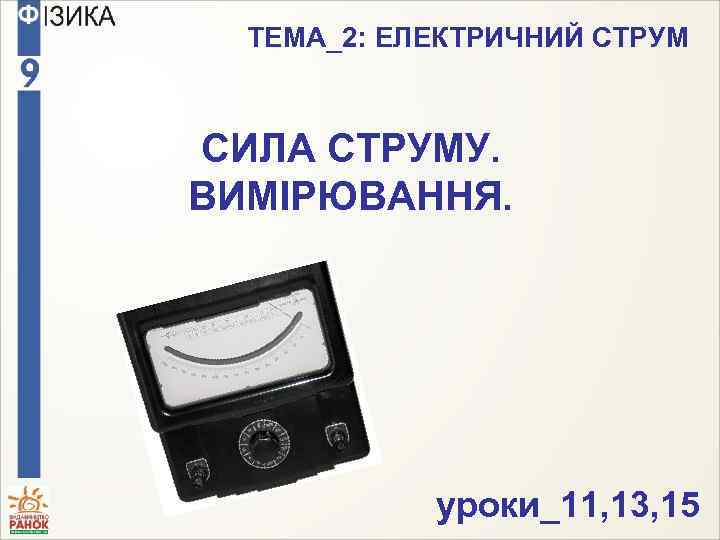

ТЕМА_2: ЕЛЕКТРИЧНИЙ СТРУМ СИЛА СТРУМУ. ВИМІРЮВАННЯ. уроки_11, 13, 15

СИЛА СТРУМУ • Сила струму чисельно дорівнює заряду, що пройшов через поперечний переріз провідника за одиницю часу. заряд сек.

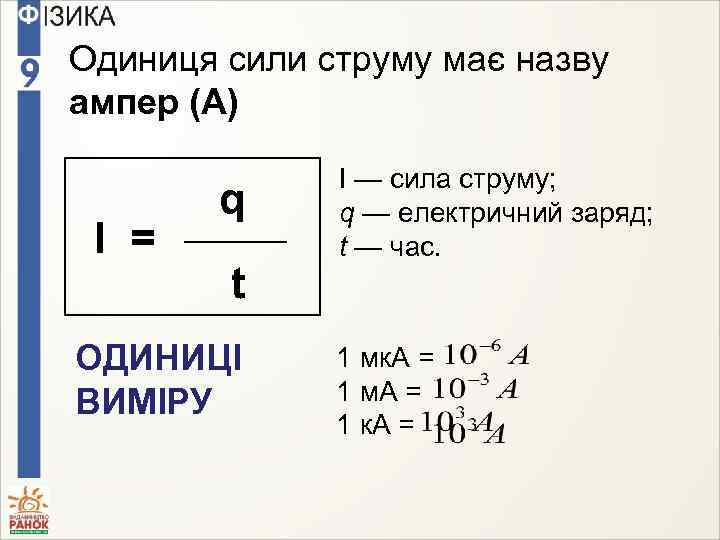

Одиниця сили струму має назву ампер (А) І = q t ОДИНИЦІ ВИМІРУ І — сила струму; q — електричний заряд; t — час. 1 мк. А = 1 м. А = 1 к. А =

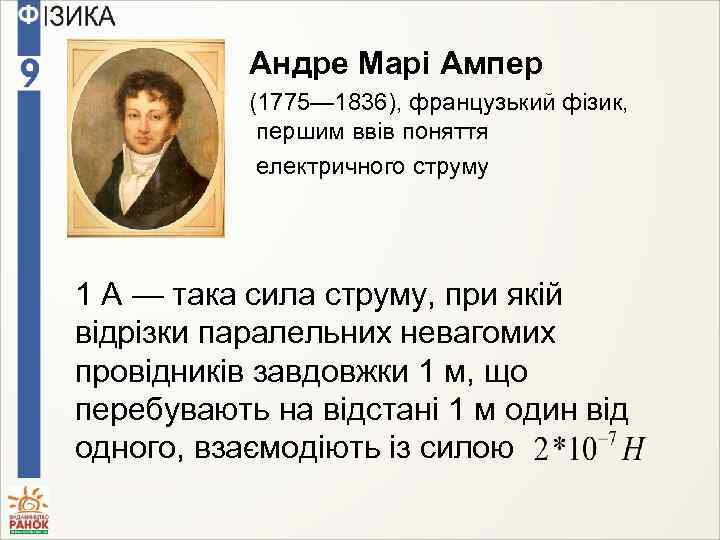

Андре Марі Ампер (1775— 1836), французький фізик, першим ввів поняття електричного струму 1 А — така сила струму, при якій відрізки паралельних невагомих провідників завдовжки 1 м, що перебувають на відстані 1 м один від одного, взаємодіють із силою

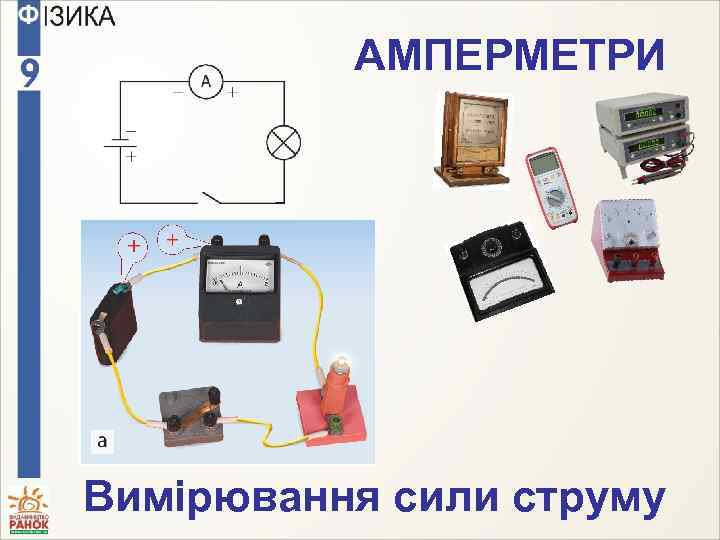

АМПЕРМЕТРИ Вимірювання сили струму

ПРИКЛАДИ РОЗВ'ЯЗУВАННЯ ЗАДАЧ Задача_1 Сила струму в колі електричної плитки дорівнює 1, 5 А. Який електричний заряд проходить через поперечний переріз її спіралі за 20 хвилин?

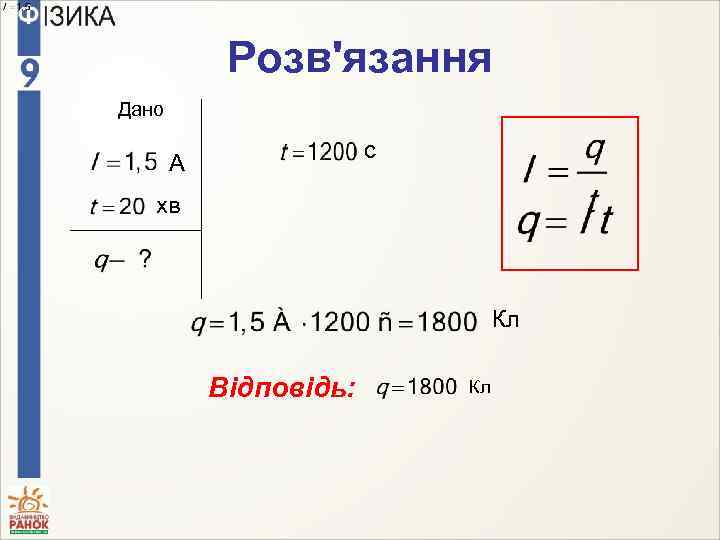

Розв'язання Дано с А хв Кл Відповідь: Кл

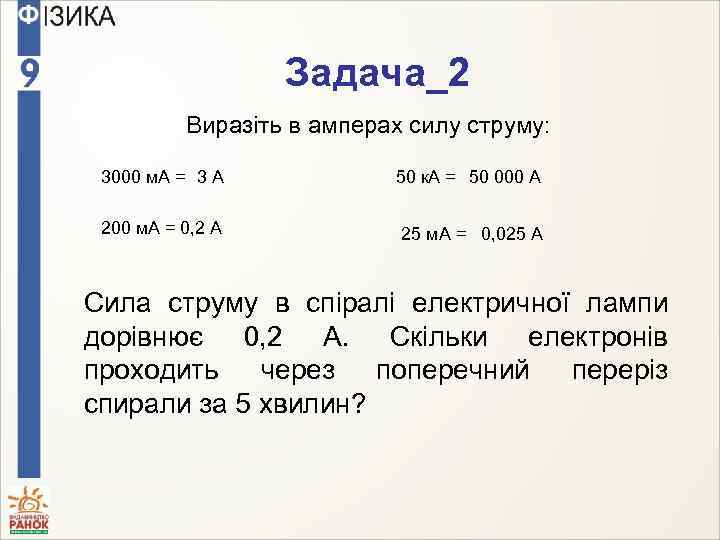

Задача_2 Виразіть в амперах силу струму: 3000 м. А = 3 А 50 к. А = 50 000 А 200 м. А = 0, 2 А 25 м. А = 0, 025 А Сила струму в спіралі електричної лампи дорівнює 0, 2 А. Скільки електронів проходить через поперечний переріз спирали за 5 хвилин?

Розв'язання Дано с А хв Кл N - ? Кл (електронів) Відповідь: електронів

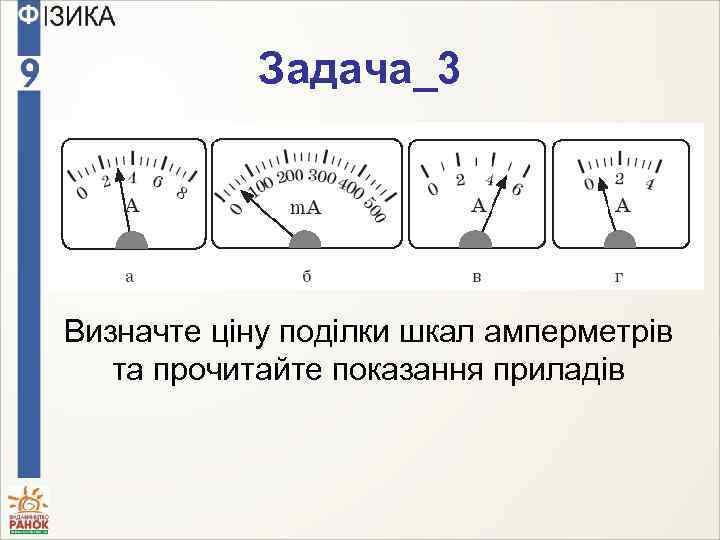

Задача_3 Визначте ціну поділки шкал амперметрів та прочитайте показання приладів

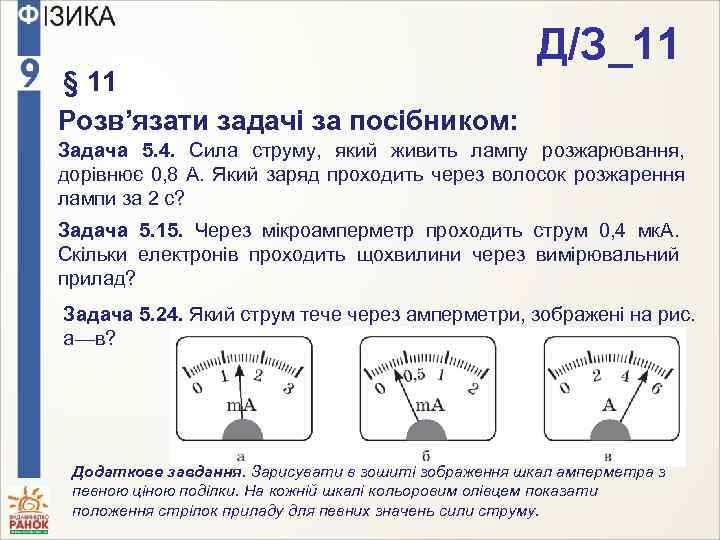

§ 11 Розв’язати задачі за посібником: Д/З_11 Задача 5. 4. Сила струму, який живить лампу розжарювання, дорівнює 0, 8 А. Який заряд проходить через волосок розжарення лампи за 2 с? Задача 5. 15. Через мікроамперметр проходить струм 0, 4 мк. А. Скільки електронів проходить щохвилини через вимірювальний прилад? Задача 5. 24. Який струм тече через амперметри, зображені на рис. а—в? Додаткове завдання. Зарисувати в зошиті зображення шкал амперметра з певною ціною поділки. На кожній шкалі кольоровим олівцем показати положення стрілок приладу для певних значень сили струму.

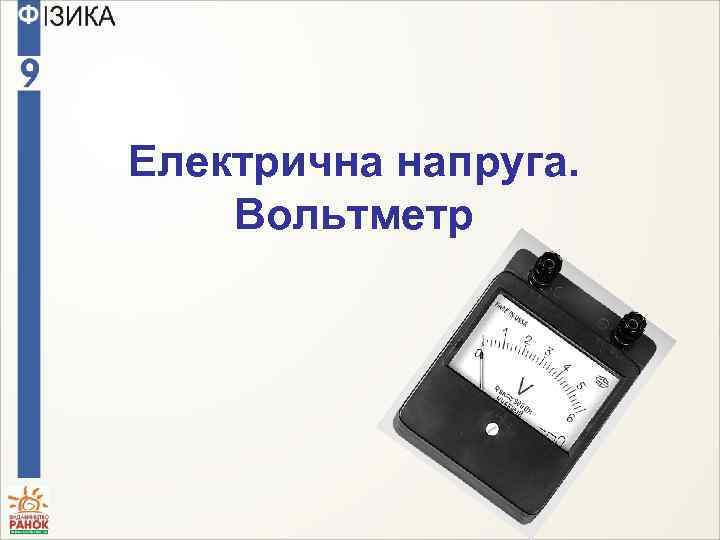

Електрична напруга. Вольтметр

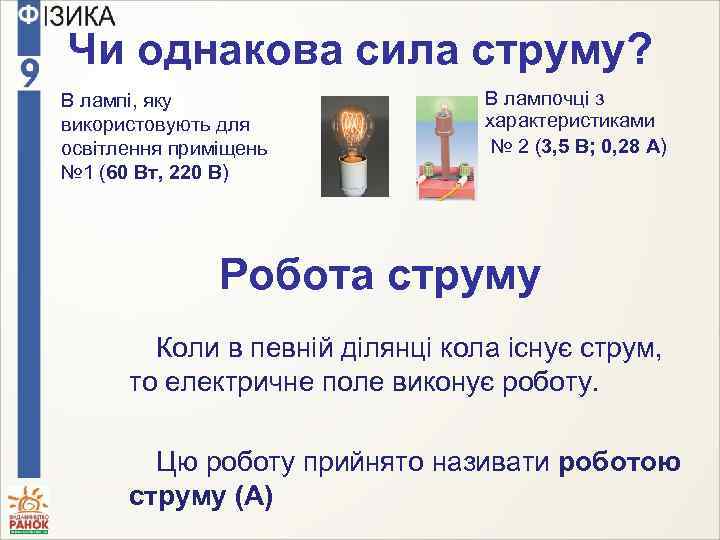

Чи однакова сила струму? В лампі, яку використовують для освітлення приміщень № 1 (60 Вт, 220 В) В лампочці з характеристиками № 2 (3, 5 В; 0, 28 А) Робота струму Коли в певній ділянці кола існує струм, то електричне поле виконує роботу. Цю роботу прийнято називати роботою струму (А)

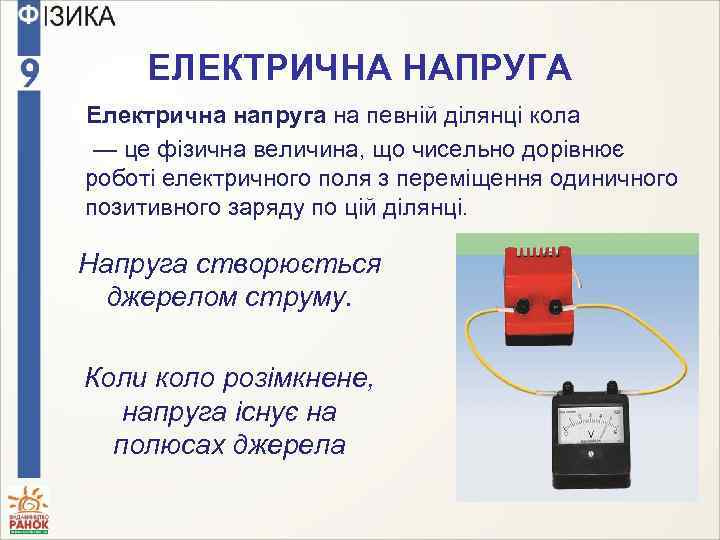

ЕЛЕКТРИЧНА НАПРУГА Електрична напруга на певній ділянці кола — це фізична величина, що чисельно дорівнює роботі електричного поля з переміщення одиничного позитивного заряду по цій ділянці. Напруга створюється джерелом струму. Коли коло розімкнене, напруга існує на полюсах джерела

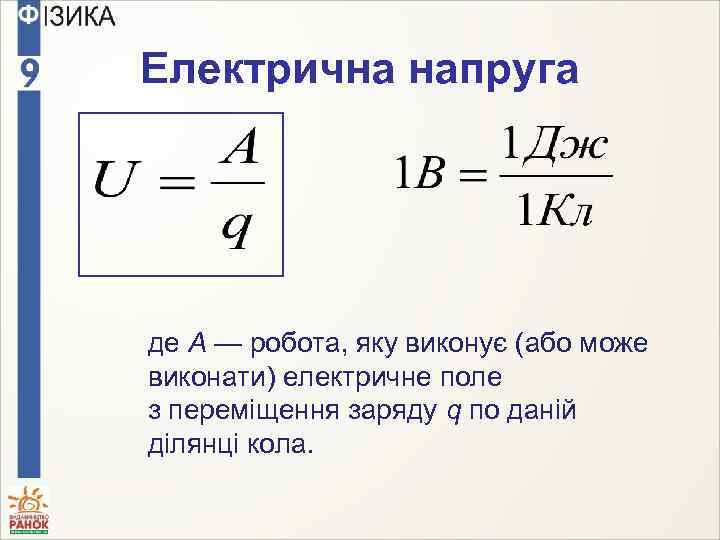

Електрична напруга де A — робота, яку виконує (або може виконати) електричне поле з переміщення заряду q по даній ділянці кола.

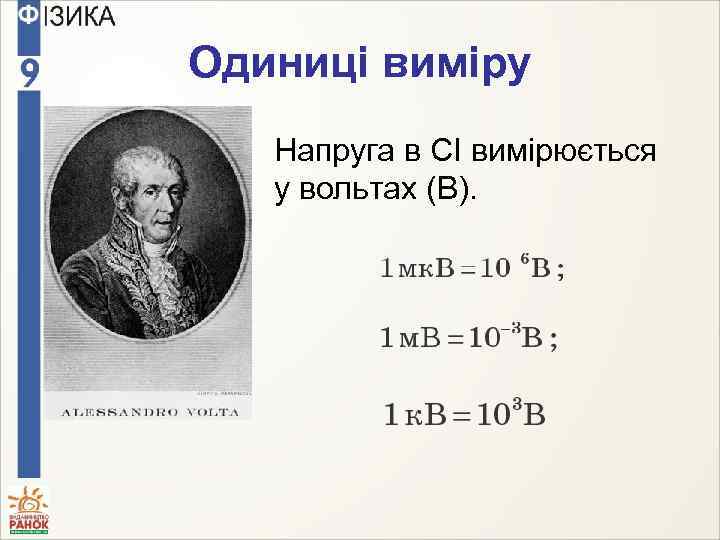

Одиниці виміру Напруга в СІ вимірюється у вольтах (В).

Вимірювання напруги Електрична напруга вимірюється вольтметром Вольтметр підключають у коло паралельно ділянці, на якій вимірюють напругу.

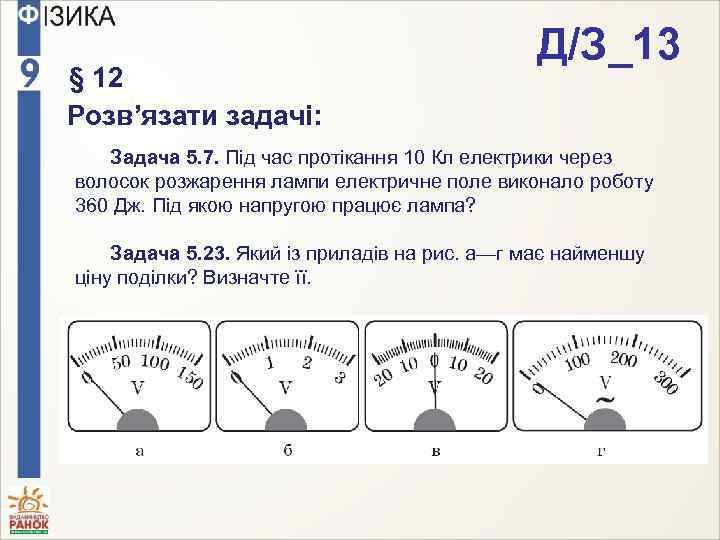

§ 12 Розв’язати задачі: Д/З_13 Задача 5. 7. Під час протікання 10 Кл електрики через волосок розжарення лампи електричне поле виконало роботу 360 Дж. Під якою напругою працює лампа? Задача 5. 23. Який із приладів на рис. а—г має найменшу ціну поділки? Визначте її.

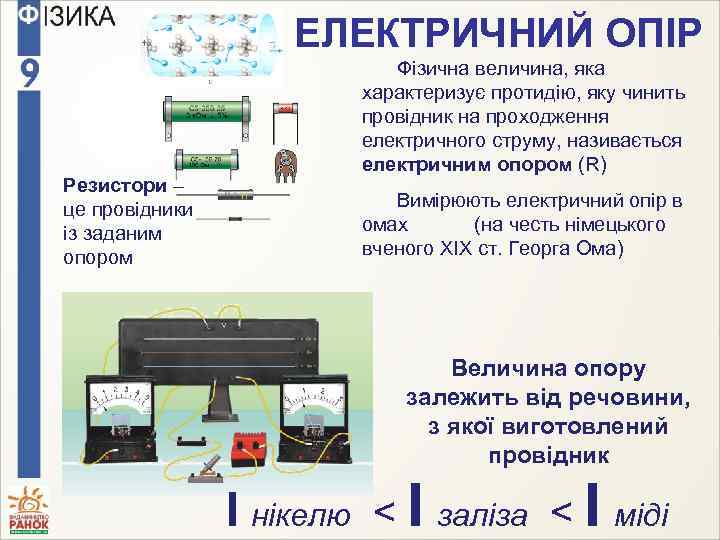

ЕЛЕКТРИЧНИЙ ОПІР Резистори – це провідники із заданим опором Фізична величина, яка характеризує протидію, яку чинить провідник на проходження електричного струму, називається електричним опором (R) Вимірюють електричний опір в омах (на честь німецького вченого XIX ст. Георга Ома) Величина опору залежить від речовини, з якої виготовлений провідник I нікелю < I заліза < I міді

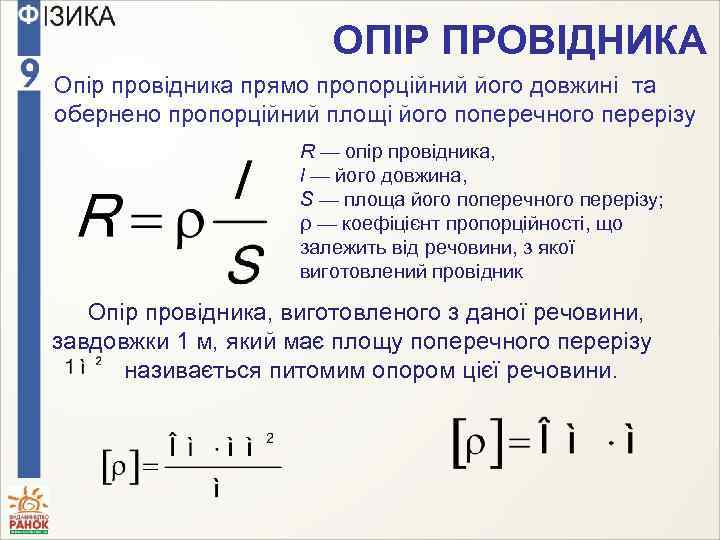

ОПІР ПРОВІДНИКА Опір провідника прямо пропорційний його довжині та обернено пропорційний площі його поперечного перерізу R — опір провідника, l — його довжина, S — площа його поперечного перерізу; ρ — коефіцієнт пропорційності, що залежить від речовини, з якої виготовлений провідник Опір провідника, виготовленого з даної речовини, завдовжки 1 м, який має площу поперечного перерізу називається питомим опором цієї речовини.

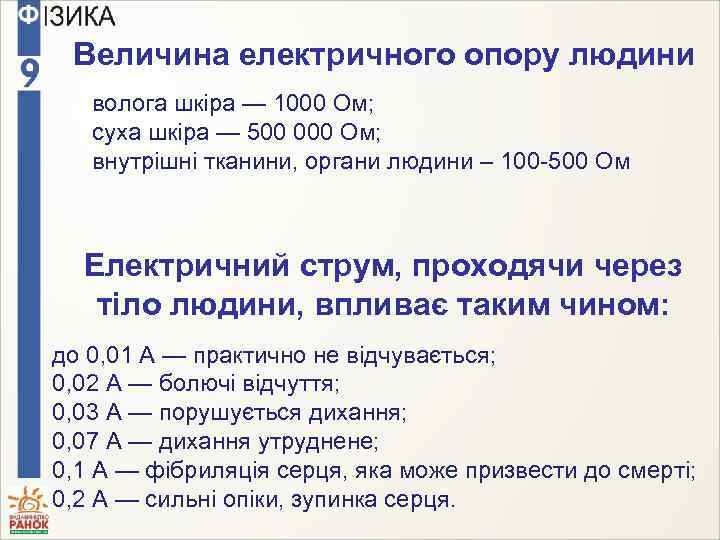

Величина електричного опору людини волога шкіра — 1000 Ом; суха шкіра — 500 000 Ом; внутрішні тканини, органи людини – 100 -500 Ом Електричний струм, проходячи через тіло людини, впливає таким чином: до 0, 01 А — практично не відчувається; 0, 02 А — болючі відчуття; 0, 03 А — порушується дихання; 0, 07 А — дихання утруднене; 0, 1 А — фібриляція серця, яка може призвести до смерті; 0, 2 А — сильні опіки, зупинка серця.

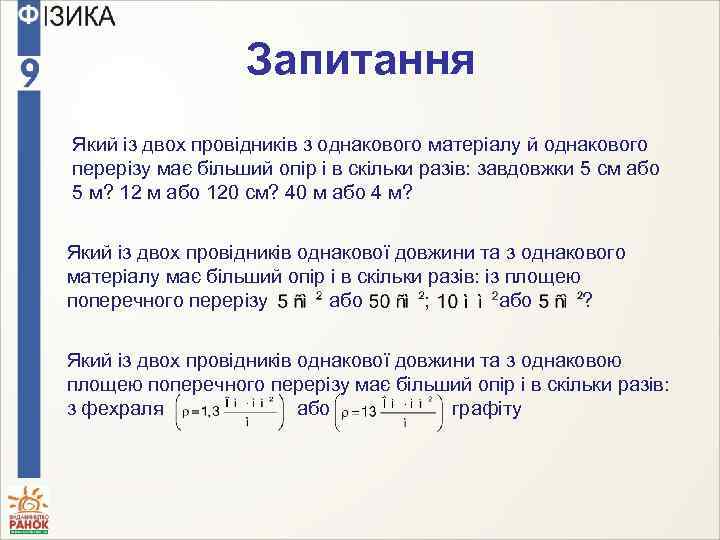

Запитання Який із двох провідників з однакового матеріалу й однакового перерізу має більший опір і в скільки разів: завдовжки 5 см або 5 м? 12 м або 120 см? 40 м або 4 м? Який із двох провідників однакової довжини та з однакового матеріалу має більший опір і в скільки разів: із площею поперечного перерізу або ; або ? Який із двох провідників однакової довжини та з однаковою площею поперечного перерізу має більший опір і в скільки разів: з фехраля або графіту

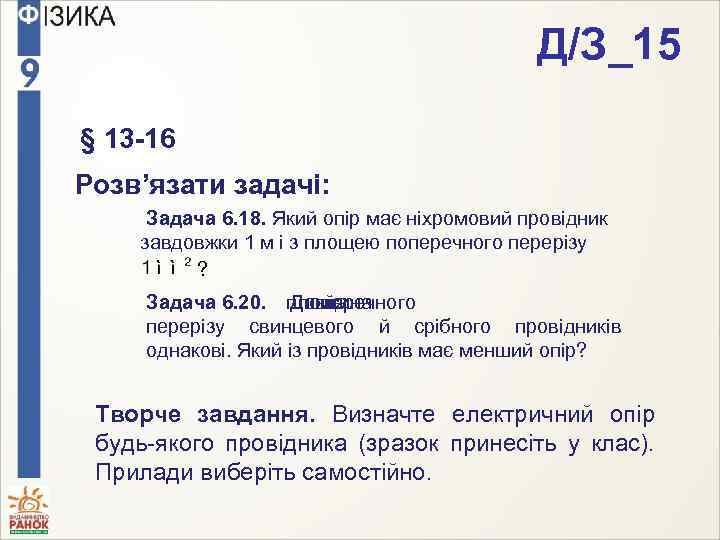

Д/З_15 § 13 -16 Розв’язати задачі: Задача 6. 18. Який опір має ніхромовий провідник завдовжки 1 м і з площею поперечного перерізу ? Задача 6. 20. площа Довжина поперечного й перерізу свинцевого й срібного провідників однакові. Який із провідників має менший опір? Творче завдання. Визначте електричний опір будь-якого провідника (зразок принесіть у клас). Прилади виберіть самостійно.
