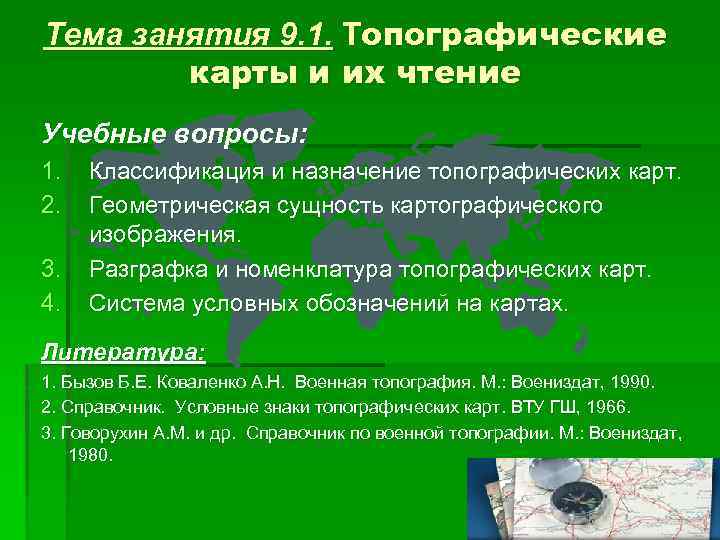

Тема занятия 9. 1. Топографические карты и их чтение Учебные вопросы: 1. 2. 3. 4. Классификация и назначение топографических карт. Геометрическая сущность картографического изображения. Разграфка и номенклатура топографических карт. Система условных обозначений на картах. Литература: 1. Бызов Б. Е. Коваленко А. Н. Военная топография. М. : Воениздат, 1990. 2. Справочник. Условные знаки топографических карт. ВТУ ГШ, 1966. 3. Говорухин А. М. и др. Справочник по военной топографии. М. : Воениздат, 1980.

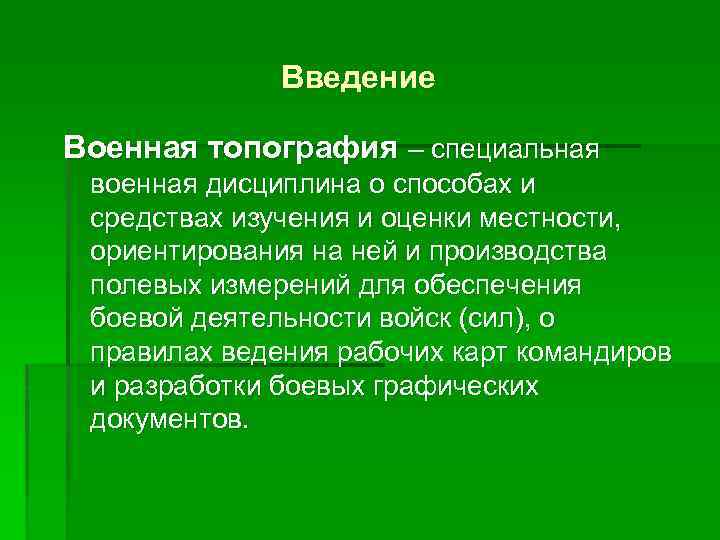

Введение Военная топография – специальная военная дисциплина о способах и средствах изучения и оценки местности, ориентирования на ней и производства полевых измерений для обеспечения боевой деятельности войск (сил), о правилах ведения рабочих карт командиров и разработки боевых графических документов.

Вопрос № 1. Классификация и назначение топографических карт. Географической картой называется уменьшенное обобщенное изображение поверхности Земли или ее отдельных участков на плоскости, выполненное по определенному математическому закону. Она обладает: - измеримостью (обеспечивается применением картографических проекций и масштаба); - наглядностью (достигается применением условных знаков); - обобщенностью (обусловлено отбором наиболее важных объектов и обобщением их очертаний). По содержанию они делятся на две основные группы: - общегеографические карты, - специальные карты.

Топографические карты общегеографические карты масштабов 1: 1 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов. Размеры листа Масштаб карты Наименование карты 1: 25 000 (в 1 см 250 м) Двадцатипятитысячная 5' 7, 5' 1: 50 000 (в 1 см 500 м) Пятидесятитысячная 10' 15' 1: 100 000 (в 1 см 1 км) Стотысячная (километровая) 20' 30' 1: 200 000 (в 1 см 2 км) Двухсоттысячная 40' 1° 1: 500 000 (в 1 см 5 км) Пятисоттысячная 2° 3° 1: 1 000 (в 1 см 10 км) Миллионная 4° 6° По широте По долготе

Классификация: Масштаб карты 1: 25 000 1: 50 000 1: 100 000 1: 200 000 1: 500 000 1: 1 000 По масштабу крупномасштабные По назначению тактические среднемасштабные мелкомасштабные оперативные Назначение: Топографические карты служат основным источником информации о местности и используются для ее изучения, определения расстояний и площадей, дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

Вопрос № 2. Геометрическая сущность картографического изображения Поверхности Земли Основные линии и плоскости эллипсоида Эллипсоид, принятый для обработки геодезических измерений законодательно, называется референц-эллипсоидом

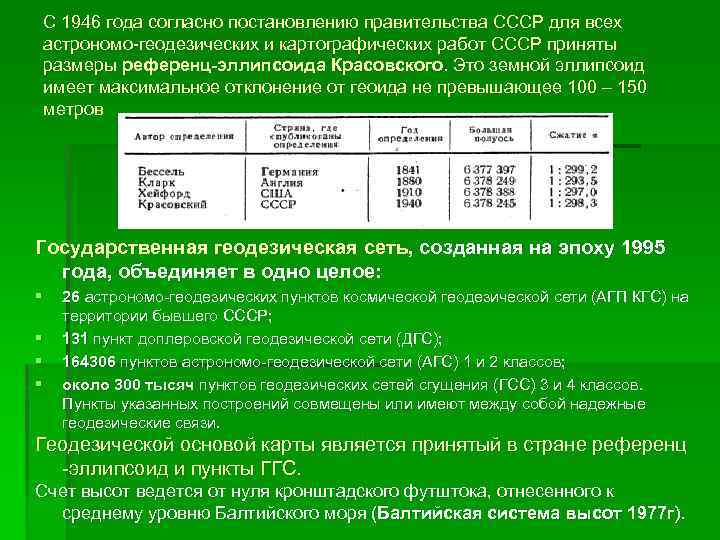

С 1946 года согласно постановлению правительства СССР для всех астрономо-геодезических и картографических работ СССР приняты размеры референц-эллипсоида Красовского. Это земной эллипсоид имеет максимальное отклонение от геоида не превышающее 100 – 150 метров Государственная геодезическая сеть, созданная на эпоху 1995 года, объединяет в одно целое: § § 26 астрономо-геодезических пунктов космической геодезической сети (АГП КГС) на территории бывшего СССР; 131 пункт доплеровской геодезической сети (ДГС); 164306 пунктов астрономо-геодезической сети (АГС) 1 и 2 классов; около 300 тысяч пунктов геодезических сетей сгущения (ГСС) 3 и 4 классов. Пункты указанных построений совмещены или имеют между собой надежные геодезические связи. Геодезической основой карты является принятый в стране референц -эллипсоид и пункты ГГС. Счет высот ведется от нуля кронштадского футштока, отнесенного к среднему уровню Балтийского моря (Балтийская система высот 1977 г).

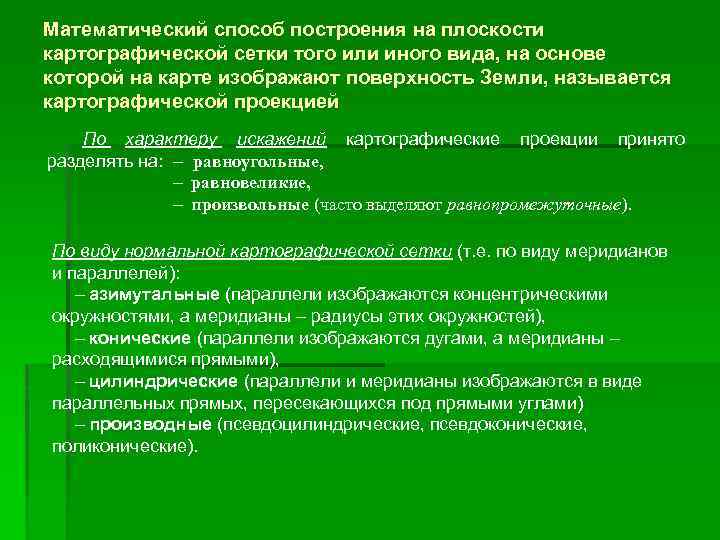

Математический способ построения на плоскости картографической сетки того или иного вида, на основе которой на карте изображают поверхность Земли, называется картографической проекцией По характеру искажений картографические проекции принято разделять на: равноугольные, равновеликие, произвольные (часто выделяют равнопромежуточные). По виду нормальной картографической сетки (т. е. по виду меридианов и параллелей): азимутальные (параллели изображаются концентрическими окружностями, а меридианы радиусы этих окружностей), конические (параллели изображаются дугами, а меридианы расходящимися прямыми), цилиндрические (параллели и меридианы изображаются в виде параллельных прямых, пересекающихся под прямыми углами) производные (псевдоцилиндрические, псевдоконические, поликонические).

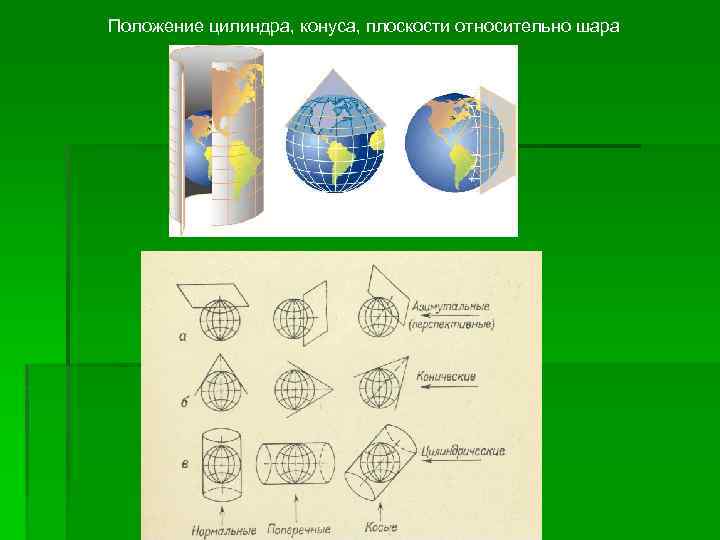

Положение цилиндра, конуса, плоскости относительно шара

Равноугольная цилиндрическая проекция Равновеликая цилиндрическая проекция Равнопромежуточная цилиндрическая проекция

Карта мира в равноугольной проекции Карта мира в равновеликой проекции

Равноугольная поперечно-цилиндрическая проекция Гаусса-Крюгера

Вопрос № 3. Разграфка и номенклатура топографических карт. Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов их номенклатурой.

Разграфка и номенклатура топографических карт N-37 1 : 1 000 – N-37 B = 4 O L = 6 O 1 : 500 000 – N-37 -В B = 2 O L = 3 O 1 : 200 000 – N-37 -XXX B = 40` L = 1 O 1 : 100 000 – N-37 -91 B = 20` L = 30`

Разграфка и номенклатура топографических карт § N-37 -91 1 : 50 000 – N-37 -91 -Б B = 10` L = 15` 1 : 25 000 – N-37 -91 -В-а B = 5` L = 7`30``

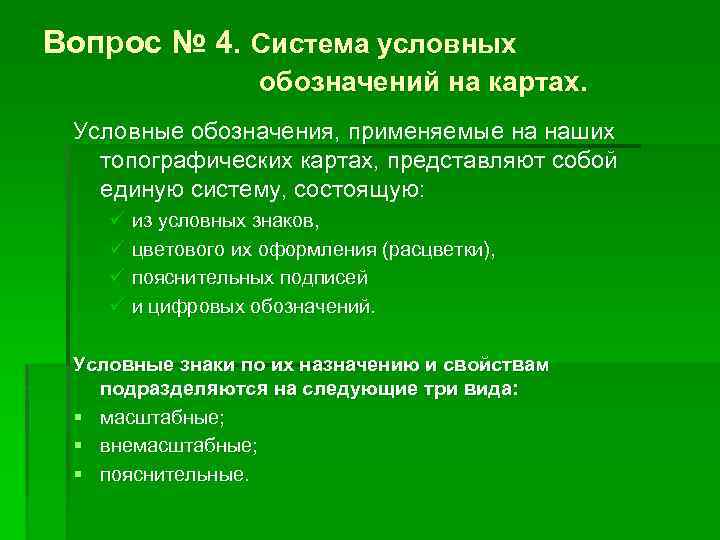

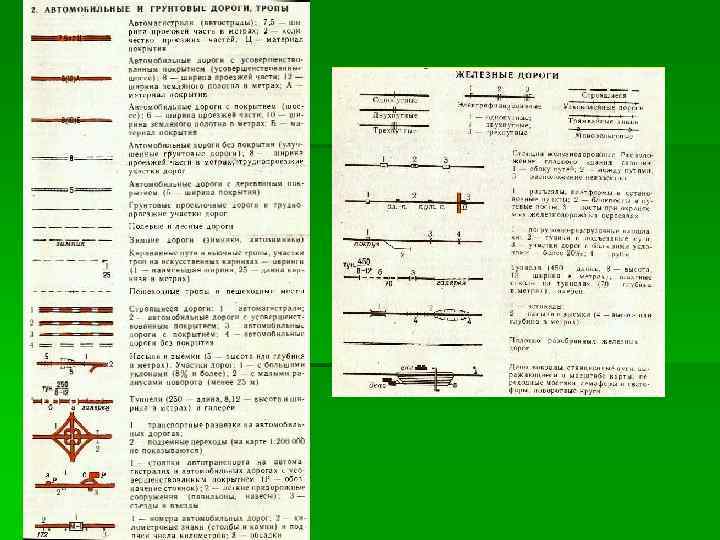

Вопрос № 4. Система условных обозначений на картах. Условные обозначения, применяемые на наших топографических картах, представляют собой единую систему, состоящую: ü из условных знаков, ü цветового их оформления (расцветки), ü пояснительных подписей ü и цифровых обозначений. Условные знаки по их назначению и свойствам подразделяются на следующие три вида: § масштабные; § внемасштабные; § пояснительные.

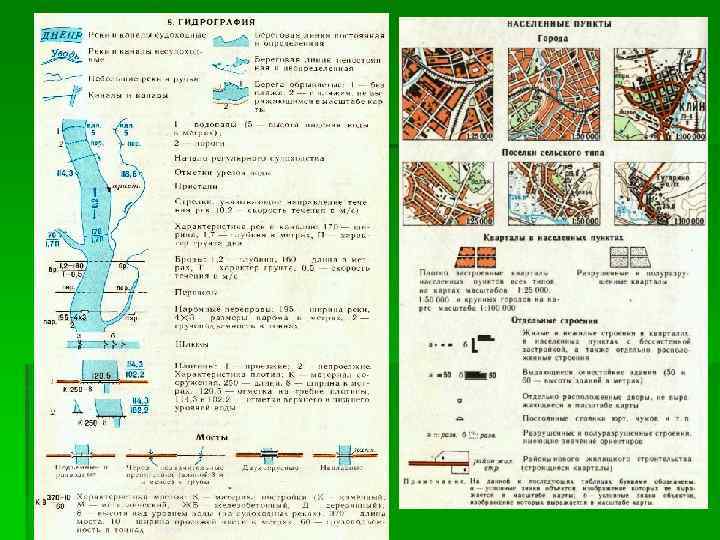

Масштабные условные знаки

Внемасштабные условные знаки § Заводские и фабричные трубы § Ветряные мельницы § Отдельно лежащие камни (3 высота в метрах) § Памятники, монументы, братские могилы § Церкви § Телевизионные башни (160 - высота башни в метрах)

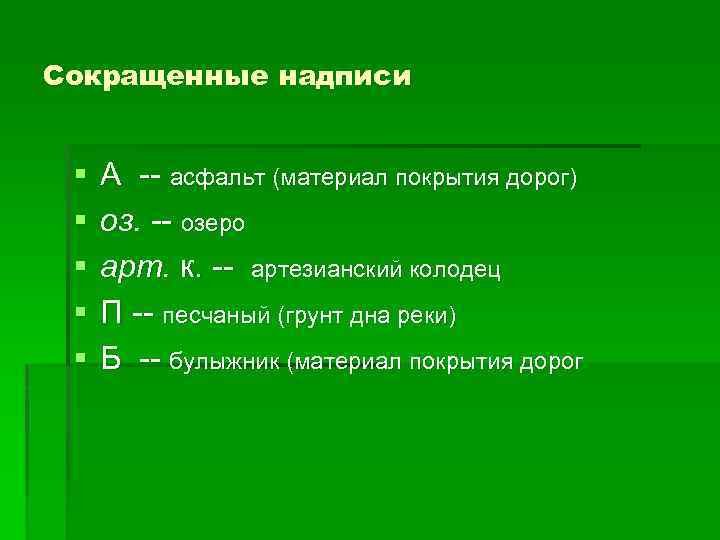

Сокращенные надписи § § § А -- асфальт (материал покрытия дорог) оз. -- озеро арт. к. -- артезианский колодец П -- песчаный (грунт дна реки) Б -- булыжник (материал покрытия дорог

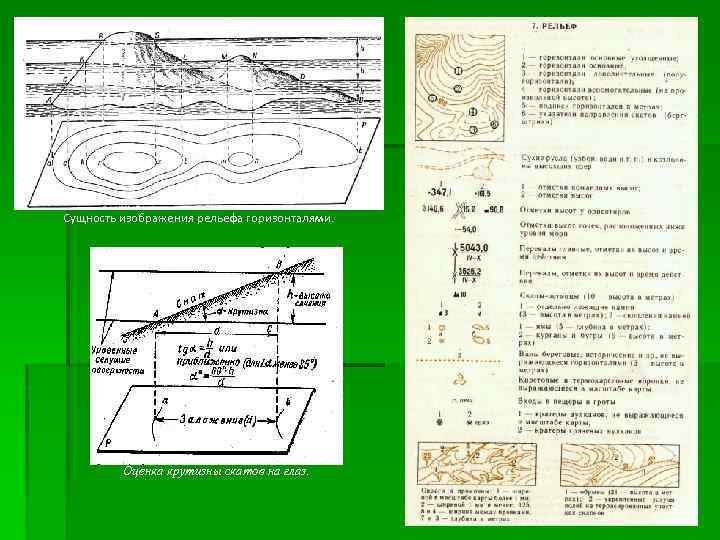

Сущность изображения рельефа горизонталями. Оценка крутизны скатов на глаз.
