Тема занятия 11. 1. Ведение рабочей карты Учебные вопросы: 1. 2. Назначение рабочей карты Тема занятия 11. 1. Ведение рабочей карты Учебные вопросы: 1. 2. Назначение рабочей карты и требования, предъявляемые к ней. Правила ведения рабочей карты. Литература: 1. Помбрик И. Д. , Шевченко Н. А. Карта офицера. М. : Воениздат, 1985. 2. Боевой Устав по подготовке и ведению общевойскового боя, часть 3 (взвод, отделение, танк). М. : Воениздат, 2005.

Введение БОЕВЫЕ ДОКУМЕНТЫ Все документы, отрабатываемые при организации боя и управлении войсками В зависимости Введение БОЕВЫЕ ДОКУМЕНТЫ Все документы, отрабатываемые при организации боя и управлении войсками В зависимости от назначения и содержания - документы по управлению войсками (оформленные решения, предварительные боевые распоряжения, распоряжения по видам обеспечения, планы, рабочие карты); - отчётно-информационные документы (боевые донесения, сводки, отчёты, схемы, информации, сообщения и другие документы); - справочные документы (различные тактические расчёты, ведомости, схемы, таблицы, справки, описания и другие документы). По форме исполнения Текстовые документы Графические документы (карты, схемы, карточки) Табличные документы

При разработке боевых документов необходимо соблюдать следующие требования: ― разрабатывать только те документы, которые При разработке боевых документов необходимо соблюдать следующие требования: ― разрабатывать только те документы, которые необходимы для практического применения при боевом управлении частями (подразделениями); ― по содержанию они должны быть лаконичными, ясными, точными, не допускающими двоякового толкования, исключающими общетеоретические и общеизвестные положения; ― по структуре и форме – простыми, наглядными и удобными в работе; ― по объему – оптимально краткими, но вместе с тем полно раскрывающими содержание, что достигается применением методов унификации, формализации, сокращенных терминов и фраз.

Вопрос № 1. Назначение рабочей карты и требования, предъявляемые к ней. 1. 1. Назначение Вопрос № 1. Назначение рабочей карты и требования, предъявляемые к ней. 1. 1. Назначение рабочей карты: Топографическая карта, на которой графически с помощью условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой того командира, который ее ведет. С помощью рабочей карты командир может: q уяснить полученную боевую задачу, q изучить и оценить обстановку, q принять решение, q поставить боевые задачи подчиненным подразделениям, q отдать указания по взаимодействию, боевому, тыловому и техническому обеспечению, q составить донесение старшему начальнику, q информировать соседей, q лично доложить об обстановке старшему начальнику, q двигаться с подразделениями по местности, на которой трудно ориентироваться, q решать огневые задачи по подавлению или уничтожению противника.

1. 2. Требования, предъявляемые к рабочей карте: q своевременность, q достоверность (современность), q наглядность, 1. 2. Требования, предъявляемые к рабочей карте: q своевременность, q достоверность (современность), q наглядность, q полнота нанесения обстановки, q точность нанесения обстановки. 1. 3. Подготовка карты к работе слагается из: q выбора карты, q оценки карты, q склеивания карты, q складывания карты, q подъема карты.

Подготовка карты к склеиванию: а – обрезание карты б – склеивание листов в колонны Подготовка карты к склеиванию: а – обрезание карты б – склеивание листов в колонны в – порядок склеивания Порядок складывания карты

Вопрос № 2. Правила ведения рабочей карты. Для нанесения обстановки на карту надо иметь: Вопрос № 2. Правила ведения рабочей карты. Для нанесения обстановки на карту надо иметь: § цветные карандаши, § обычную и офицерскую линейки, § Циркуль-измеритель или курвиметр, § резинку, перочинный нож. 1. Каждый боевой документ должен иметь служебный заголовок и подпись с указанием должности, воинского звания и фамилии лица, подписавшего документ. 2. Данные обстановки наносят на карту установленными условными знаками, тонкими линиями, не знаками забивая топографическую основу карты и надписи на ней. Гриф секр. Экз. № 1 Рабочая карта командира 4 мсп Начата: Окончена: Гриф секретности и номер экземпляра Служебный заголовок Обстановка Подпись с указанием должности, воинского звания и фамилии лица, подписавшего документ КОМАНДИР 4 мсп подполковник С. СИДОРОВ

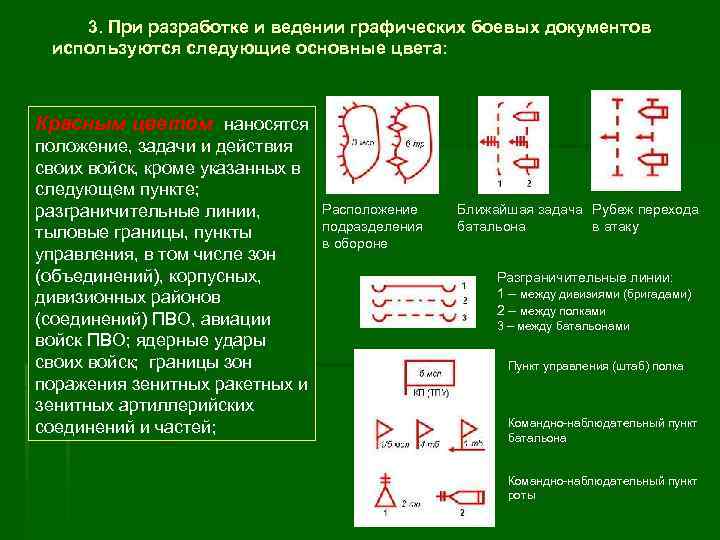

3. При разработке и ведении графических боевых документов используются следующие основные цвета: Красным цветом 3. При разработке и ведении графических боевых документов используются следующие основные цвета: Красным цветом наносятся положение, задачи и действия своих войск, кроме указанных в следующем пункте; разграничительные линии, тыловые границы, пункты управления, в том числе зон (объединений), корпусных, дивизионных районов (соединений) ПВО, авиации войск ПВО; ядерные удары своих войск; границы зон поражения зенитных ракетных и зенитных артиллерийских соединений и частей; Расположение подразделения в обороне Ближайшая задача Рубеж перехода батальона в атаку Разграничительные линии: 1 – между дивизиями (бригадами) 2 – между полками 3 – между батальонами Пункт управления (штаб) полка Командно-наблюдательный пункт батальона Командно-наблюдательный пункт роты

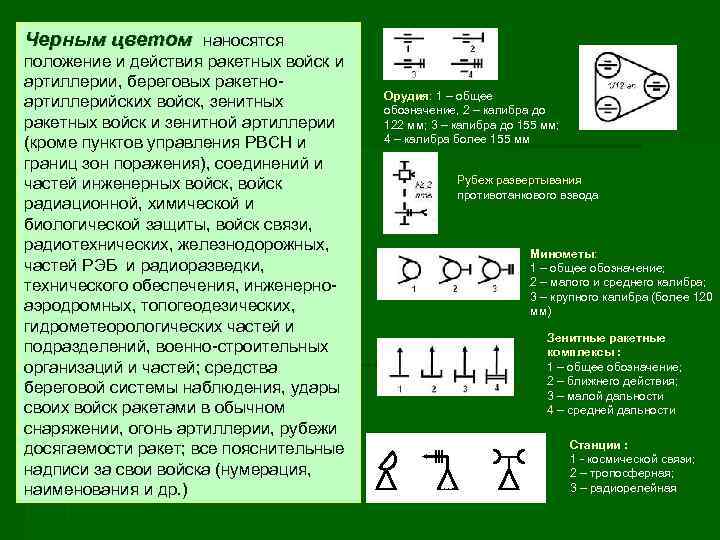

Черным цветом наносятся положение и действия ракетных войск и артиллерии, береговых ракетноартиллерийских войск, зенитных Черным цветом наносятся положение и действия ракетных войск и артиллерии, береговых ракетноартиллерийских войск, зенитных ракетных войск и зенитной артиллерии (кроме пунктов управления РВСН и границ зон поражения), соединений и частей инженерных войск, войск радиационной, химической и биологической защиты, войск связи, радиотехнических, железнодорожных, частей РЭБ и радиоразведки, технического обеспечения, инженерноаэродромных, топогеодезических, гидрометеорологических частей и подразделений, военно-строительных организаций и частей; средства береговой системы наблюдения, удары своих войск ракетами в обычном снаряжении, огонь артиллерии, рубежи досягаемости ракет; все пояснительные надписи за свои войска (нумерация, наименования и др. ) Орудия: 1 – общее обозначение, 2 – калибра до 122 мм; 3 – калибра до 155 мм; 4 – калибра более 155 мм Рубеж развертывания противотанкового взвода Минометы: 1 – общее обозначение; 2 – малого и среднего калибра; 3 – крупного калибра (более 120 мм) Зенитные ракетные комплексы : 1 – общее обозначение; 2 – ближнего действия; 3 – малой дальности 4 – средней дальности 1 115 2 101 3 Станции : 1 - космической связи; 2 – тропосферная; 3 – радиорелейная

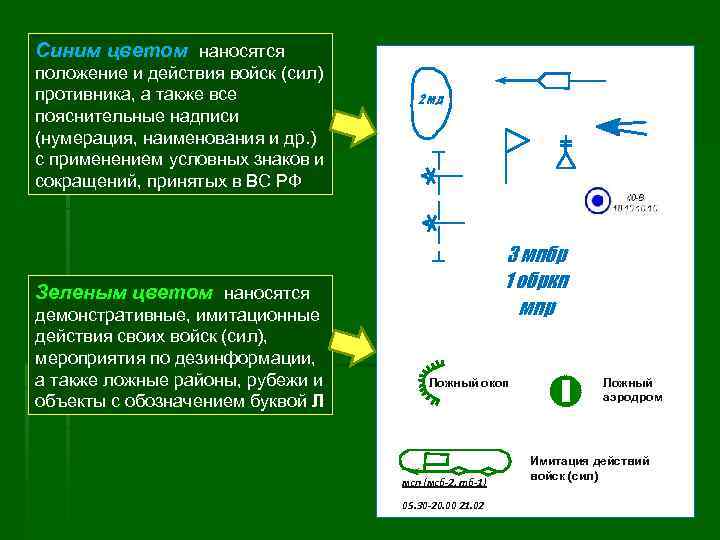

Синим цветом наносятся положение и действия войск (сил) противника, а также все пояснительные надписи Синим цветом наносятся положение и действия войск (сил) противника, а также все пояснительные надписи (нумерация, наименования и др. ) с применением условных знаков и сокращений, принятых в ВС РФ 1 2 мд 3 мпбр 1 обркп мпр Зеленым цветом наносятся демонстративные, имитационные действия своих войск (сил), мероприятия по дезинформации, а также ложные районы, рубежи и объекты с обозначением буквой Л Ложный окоп мсп (мсб-2, тб-1) 05. 30 -20. 00 21. 02 Ложный аэродром Имитация действий войск (сил)

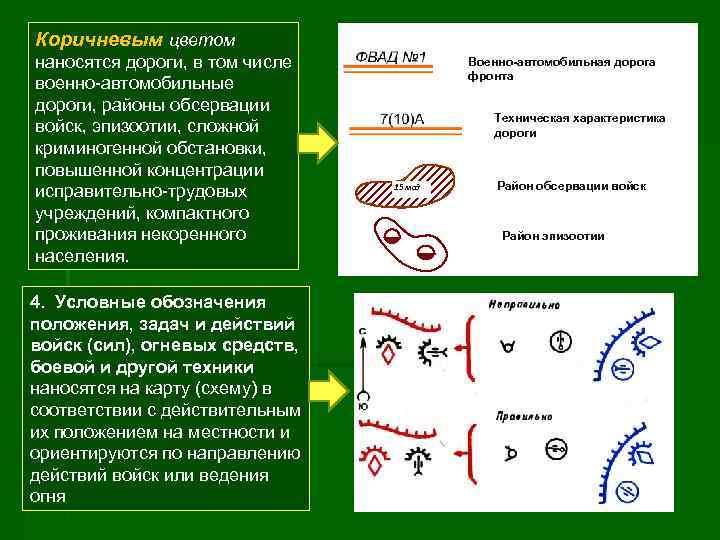

Коричневым цветом наносятся дороги, в том числе военно-автомобильные дороги, районы обсервации войск, эпизоотии, сложной Коричневым цветом наносятся дороги, в том числе военно-автомобильные дороги, районы обсервации войск, эпизоотии, сложной криминогенной обстановки, повышенной концентрации исправительно-трудовых учреждений, компактного проживания некоренного населения. 4. Условные обозначения 4. положения, задач и действий войск (сил), огневых средств, боевой и другой техники наносятся на карту (схему) в соответствии с действительным их положением на местности и ориентируются по направлению действий войск или ведения огня Военно-автомобильная дорога фронта Техническая характеристика дороги 15 мсд Район обсервации войск Район эпизоотии

Пункты управления наносятся на карту так, чтобы основание флагштока упиралось в точку его нахождения Пункты управления наносятся на карту так, чтобы основание флагштока упиралось в точку его нахождения на местности, а фигура знака располагалась при действиях войск в западном или восточном направлении в сторону тыла своих войск, при действиях в южном или северном направлении: для северных − слева от вертикальной линии, для южных − справа от нее. Уничтожение цели, объекта цели обозначается двумя перечеркивающими крест на крест условный знак линиями; повреждение, подавление − одной; планируемое уничтожение, повреждение, подавление − штриховыми линиями. Цвет линий − по цвету поражающей стороны.

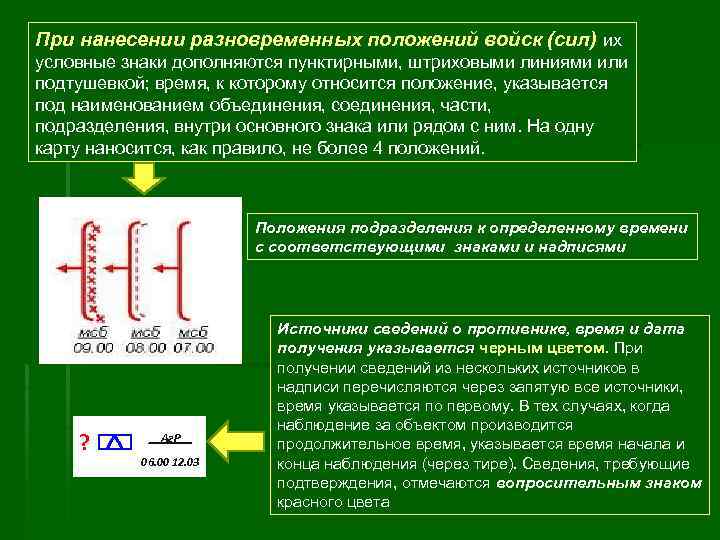

При нанесении разновременных положений войск (сил) их условные знаки дополняются пунктирными, штриховыми линиями или При нанесении разновременных положений войск (сил) их условные знаки дополняются пунктирными, штриховыми линиями или подтушевкой; время, к которому относится положение, указывается под наименованием объединения, соединения, части, подразделения, внутри основного знака или рядом с ним. На одну карту наносится, как правило, не более 4 положений. Положения подразделения к определенному времени с соответствующими знаками и надписями ? __Аг. Р__ 06. 00 12. 03 Источники сведений о противнике, время и дата получения указывается черным цветом. При получении сведений из нескольких источников в надписи перечисляются через запятую все источники, время указывается по первому. В тех случаях, когда наблюдение за объектом производится продолжительное время, указывается время начала и конца наблюдения (через тире). Сведения, требующие подтверждения, отмечаются вопросительным знаком красного цвета

д 1 мс 5 Все надписи располагаются параллельно нижнему (верхнему) обрезу карты (схемы); 4 д 1 мс 5 Все надписи располагаются параллельно нижнему (верхнему) обрезу карты (схемы); 4 тд 2 мсб Сокращенные обозначения и пояснительные надписи располагаются внутри условного знака, рядом с ним (с противоположной фронту противника стороны) или под ним, при невозможности – на свободном месте с указательной стрелкой Служебные заголовки и отметки об утверждении подписываются прописными буквами без наклона и подсечек, сокращения и пояснительные надписи к условным знакам − с наклоном (отношение ширины к высоте букв и цифр 1: 3) без подсечек. Соразмерность надписей на картах в зависимости от их масштаба 3 тд 2 мсб 3 тд 2

Образец оформления рабочей карты РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Изготов. 1 экз. Образец оформления рабочей карты РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Изготов. 1 экз. Только в дело 21. 09. 01 г. № 20/123 КОМАНДИР 1 мсб майор С. СИДОРОВ Масштаб 1 : 50 000 Гриф секр. Экз. № 1

РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Гриф секр. Экз. № 1 Бр ОКП РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Гриф секр. Экз. № 1 Бр ОКП 10. 00 12. 04 Условный знак Время (значение) Исходная обстановка на 10. 00 12. 04 12. 00 12. 04 Положение на 16. 00 12. 04 Огонь минбатр Изготов. 1 экз. Только в дело 21. 09. 01 г. № 20/123 16. 00 12. 04 КОМАНДИР 1 мсб майор С. СИДОРОВ Масштаб 1 : 50 000 Огонь средств старшего командира

РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Бр ОКП - положение и состав противника; РАБОЧАЯ КАРТА КОМАНДИРА 1 мсб Начата: Окончена: Бр ОКП - положение и состав противника; - задача батальона; - задачи соседей и разграничительные линии с ними (направления их действий); - задачи, выполняемые силами и средствами старшего начальника в интересах батальона; - замысел боя (боевых действий); - задачи подразделениям; - места и время развертывания команднонаблюдательных пунктов; - основные вопросы взаимодействия, всестороннего обеспечения, управления и другие вопросы. Изготов. 1 экз. Только в дело 21. 09. 01 г. № 20/123 КОМАНДИР 1 мсб майор С. СИДОРОВ Масштаб 1 : 50 000 Гриф секр. Экз. № 1
