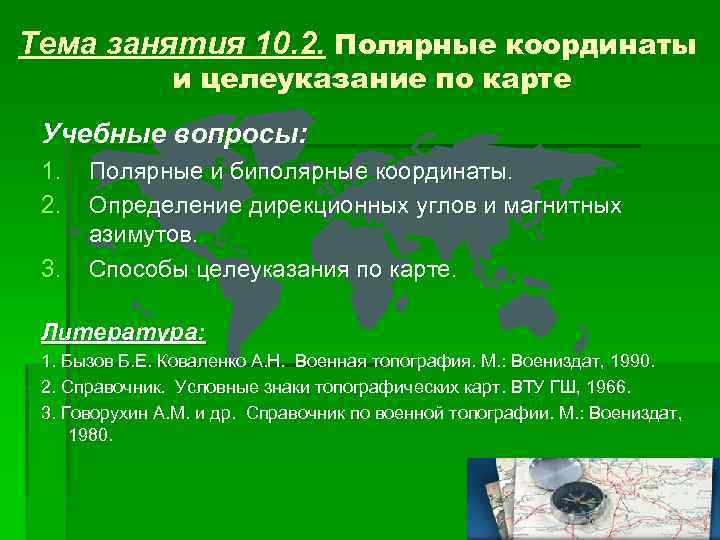

Тема занятия 10. 2. Полярные координаты и целеуказание по карте Учебные вопросы: 1. 2. 3. Полярные и биполярные координаты. Определение дирекционных углов и магнитных азимутов. Способы целеуказания по карте. Литература: 1. Бызов Б. Е. Коваленко А. Н. Военная топография. М. : Воениздат, 1990. 2. Справочник. Условные знаки топографических карт. ВТУ ГШ, 1966. 3. Говорухин А. М. и др. Справочник по военной топографии. М. : Воениздат, 1980.

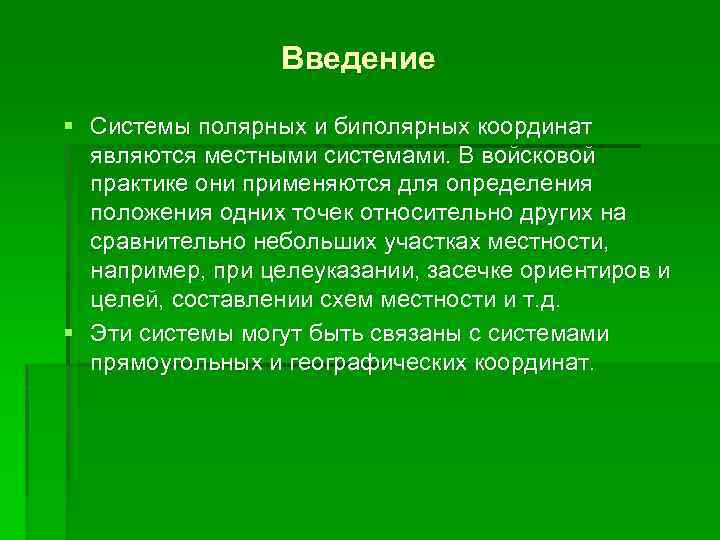

Введение § Системы полярных и биполярных координат являются местными системами. В войсковой практике они применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например, при целеуказании, засечке ориентиров и целей, составлении схем местности и т. д. § Эти системы могут быть связаны с системами прямоугольных и географических координат.

Вопрос № 1. Полярные и биполярные координаты. Система плоских полярных координат состоит из точки 0 — начала координат, или полюса, и начального направления ОР, называемого полярной осью. Положение точки M на местности или на карте в этой системе определяется двумя координатами: углом положения θ, который измеряется по ходу часовой стрелки от полярной оси до направления на определяемую точку M (от 0 до 360 градусов), и расстоянием OM = Д, называемым дальностью. Система плоских биполярных координат (двухполюсных) состоит из двух полюсов A и B и общей оси AB, называемой базисом или базой засечки. Положение любой точки М относительно двух данных на карте (местности) точек A и B определяется координатами, которые измеряются по карте или на местности. Этими координатами могут служить либо два угла положения, определяющих направления с точек A и B на искомую точку М, либо расстояния D 1 = AM и D 2 = BM до неё.

Вопрос № 2. Определение дирекционных углов и магнитных азимутов. § Различают три вида углов, определяющих направления на точки местности: § — дирекционный угол α; § — истинный азимут A; § — магнитный азимут AM; Ам = α - (± ПН), Ам = А - (±δ) ПН = (±δ) – (± γ) Измерение и построение дирекционных углов на карте выполняют транспортиром, артиллерийским кругом или хордоугломером.

Определение дирекционных углов и магнитных азимутов. Измерение и построение дирекционных углов на карте выполняют транспортиром, артиллерийским кругом или хордоугломером.

Пример схемы магнитного склонения и сближения меридианов, помещаемой на полях карты. Сближение меридианов γ — угол между истинным меридианом точки и вертикальной километровой линией — зависит от удаления этой точки от осевого меридиана зоны и может иметь значение от -3 до +3 градусов. На схеме показывают среднее для данного листа карты сближение меридианов. Магнитное склонение δ — угол между истинным и магнитным меридианами — указано на схеме на год съёмки (обновления) карты. В тексте, помещаемом рядом со схемой, приводятся сведения о направлении и величине годового изменения магнитного склонения.

Вопрос № 3. Способы целеуказания по карте. Задачей целеуказания является определение и показ местоположения обнаруженных целей. 1. Целеуказание в прямоугольных координатах осуществляется в том случае, если положение целей требуется знать как можно точнее. Координаты снимают с карты с помощью координатомера или циркуля или линейки. Для передачи пользуются сокращёнными координатами. Полные же координаты применяются в тех случаях, когда цели расположены вблизи стыка координатных зон или когда принимающему целеуказание неизвестна координатная зона местоположения цели.

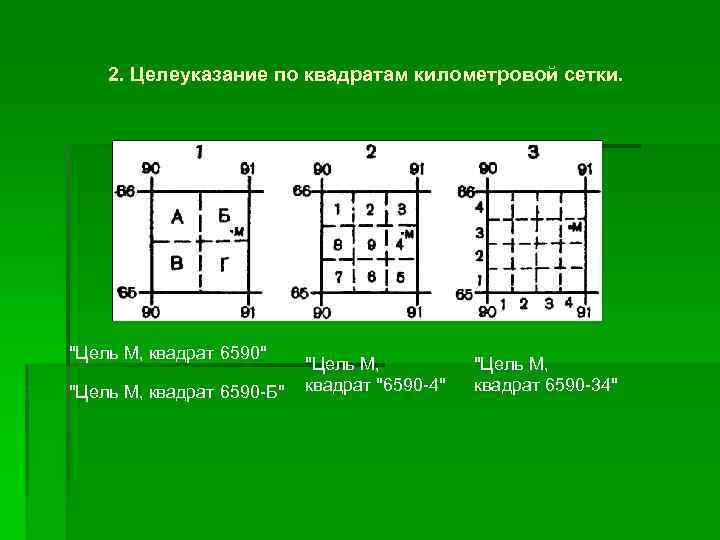

2. Целеуказание по квадратам километровой сетки. "Цель М, квадрат 6590" "Цель М, квадрат 6590 -Б" квадрат "6590 -4" "Цель М, квадрат 6590 -34"

3. Целеуказание от условной линии. Положение цели относительно условной линии определяется двумя координатами: отрезком от начальной точки до основания перпендикуляра, опущенного из точки расположения цели на эту условную линию, и отрезком перпендикуляра от условной линии до цели. При целеуказании называют условное наименование линии, затем число сантиметров и миллиметров, заключающихся в первом отрезке, и, наконец, направление (влево или вправо) и длину второго отрезка в сантиметрах и миллиметрах. Например: «Прямая АБ, пять, семь; влево ноль, семь; цель М» .

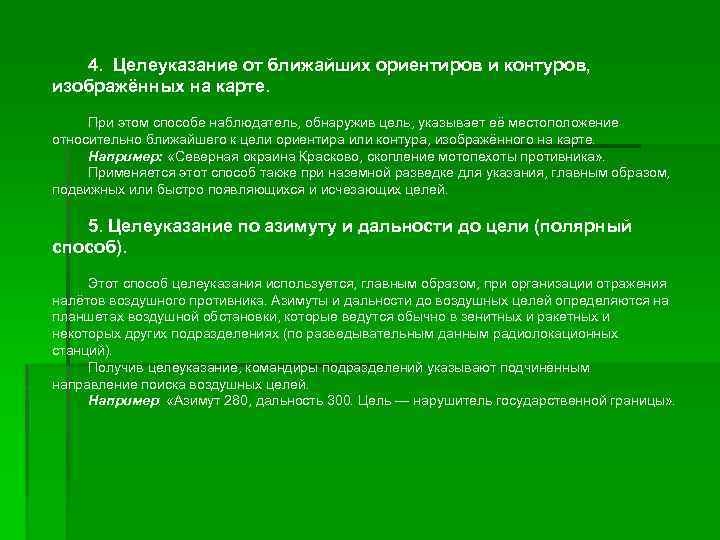

4. Целеуказание от ближайших ориентиров и контуров, изображённых на карте. При этом способе наблюдатель, обнаружив цель, указывает её местоположение относительно ближайшего к цели ориентира или контура, изображённого на карте. Например: «Северная окраина Красково, скопление мотопехоты противника» . Применяется этот способ также при наземной разведке для указания, главным образом, подвижных или быстро появляющихся и исчезающих целей. 5. Целеуказание по азимуту и дальности до цели (полярный способ). Этот способ целеуказания используется, главным образом, при организации отражения налётов воздушного противника. Азимуты и дальности до воздушных целей определяются на планшетах воздушной обстановки, которые ведутся обычно в зенитных и ракетных и некоторых других подразделениях (по разведывательным данным радиолокационных станций). Получив целеуказание, командиры подразделений указывают подчинённым направление поиска воздушных целей. Например: «Азимут 280, дальность 300. Цель — нарушитель государственной границы» .
