тема ХОЛОДИЛЬНЫЕ АГЕНТЫ КЛАССИФИКАЦИЯ ХОЛОДИЛЬНЫХ АГЕНТОВ

тема: ХОЛОДИЛЬНЫЕ АГЕНТЫ

КЛАССИФИКАЦИЯ ХОЛОДИЛЬНЫХ АГЕНТОВ • • Вода Аммиак Хладоны (фреоны) Воздух

МАРКИРОВКА ХОЛОДИЛЬНЫХ АГЕНТОВ Обозначение любого холодильного агента в общем виде RN, где R - Refrigerant «хладагент» , N – номер холодильного агента. Первая цифра в двузначном номере или первые две цифры в трехзначном номере обозначают насыщенный углеводород, на базе которого получен хладон. : 1 – СН 4 (метан); 11 – С 2 Н 6 (этан); 21 – С 3 Н 8 (пропан); 31 – С 4 Н 10 (бутан). Справа указывают число атомов фтора в хладоне.

ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА ХОЛОДИЛЬНЫХ АГЕНТОВ • растворимость в смазочных маслах и воде, • инертность к металлам, • взрывоопасность • воспламеняемость. ТЕПЛОФИЗИЧЕСКИЕ СВОЙСТВА ХОЛОДИЛЬНЫХ АГЕНТОВ • вязкость, • теплопроводность, • плотность.

ПРЕДЕЛЬНО ДОПУСТИМЫЕ КОНЦЕНТРАЦИИ (ПДК) ВРЕДНЫХ ВЕЩЕСТВ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ ГОСТ 12. 1. 005 -88 Наименование вещества Величина ПДК, мг/м 3 R 11 1000 R 12 B 1, R 112, R 141, R 151 1000 R 12, R 22, R 114, R 115, R 142, R 143, R 152, RC 318 R 113 3000 R 717 (аммиак) 5000 20

Классификация холодильных агентов по степени опасности для озонового слоя Земли Группа Характеристики воздействия хладагента на хладаге озоновый слой нтов Хладагенты (смеси) 1 Озоноопасные R 11, R 12, R 13 B 1, R 113, Разрушают озоновый слой Земли (содержат R 114, R 115, R 502, R 503 атомы хлора, долговечные в атмосфере) 2 Переходные R 22, R 123 a, R 124 a, R 141 в*, Слаборазрушающее воздействие на R 142 в* озоновый слой Земли (содержат атомы хлора, но недолговечные в атмосфере) 3 Озонобезопасные (не содержат атомов хлора) * Горючие хладагенты. R 14, R 23, R 32*, R 41*, R 116, R 125, R 134 a, R 143 a*, R 152 a*, R 218, R 290*, R 318, R 600*, R 600 a*

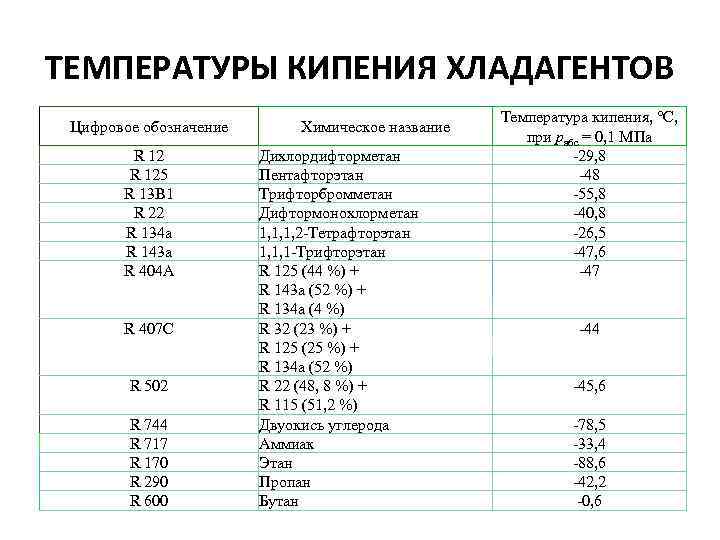

ТЕМПЕРАТУРЫ КИПЕНИЯ ХЛАДАГЕНТОВ Цифровое обозначение R 125 R 13 В 1 R 22 R 134 а R 143 а R 404 А R 407 С R 502 R 744 R 717 R 170 R 290 R 600 Химическое название Дихлордифторметан Пентафторэтан Трифторбромметан Дифтормонохлорметан 1, 1, 1, 2 -Тетрафторэтан 1, 1, 1 -Трифторэтан R 125 (44 %) + R 143 а (52 %) + R 134 а (4 %) R 32 (23 %) + R 125 (25 %) + R 134 а (52 %) R 22 (48, 8 %) + R 115 (51, 2 %) Двуокись углерода Аммиак Этан Пропан Бутан Температура кипения, °С, при рабс = 0, 1 МПа -29, 8 -48 -55, 8 -40, 8 -26, 5 -47, 6 -47 -44 -45, 6 -78, 5 -33, 4 -88, 6 -42, 2 -0, 6

ХЛАДОНОСИТЕЛИ Хладоноситель – вещество, переносящее теплоту от охлаждаемого объекта к испарителю холодильной машины. Вещество Температура замерзания, ºС Массовая доля, % Na. Cl -21, 2 23, 1 Ca. Cl 2 -55, 0 29, 9 Этиленгликоль -48, 3 60 Пропиленгликоль -51, 1 60 Полидиметилсилоксан -111 100 Этанол -118 93, 5 Формиат калия -70 48

СВОЙСТВА ХЛАДОНОСИТЕЛЕЙ • температура замерзания должна быть ниже температуры кипения хладагента минимум на 8°, • вязкость, • теплопроводность, • удельная теплоёмкость, • плотность, • химическая инертность (для уменьшения коррозионного действия добавляют пассиваторы: силикат натрия, хромовую соль, фосфорные кислоты), • невзрывоопасность, • негорючесть, • нетоксичность.
