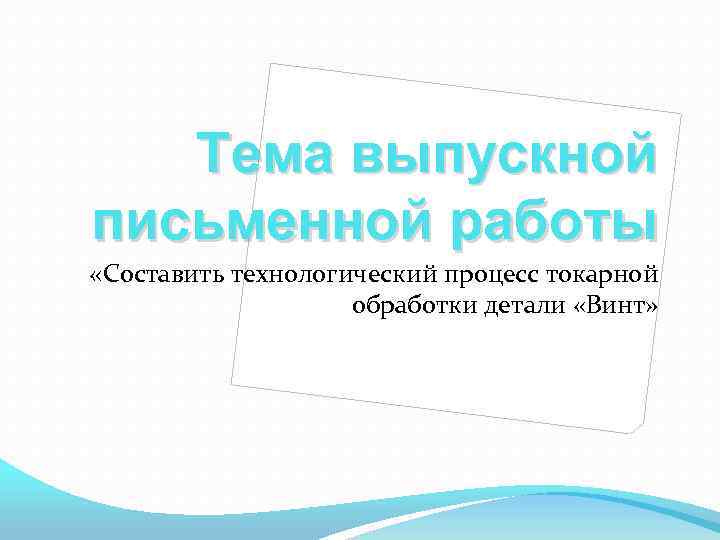

Тема выпускной письменной работы «Составить технологический процесс токарной обработки детали «Винт»

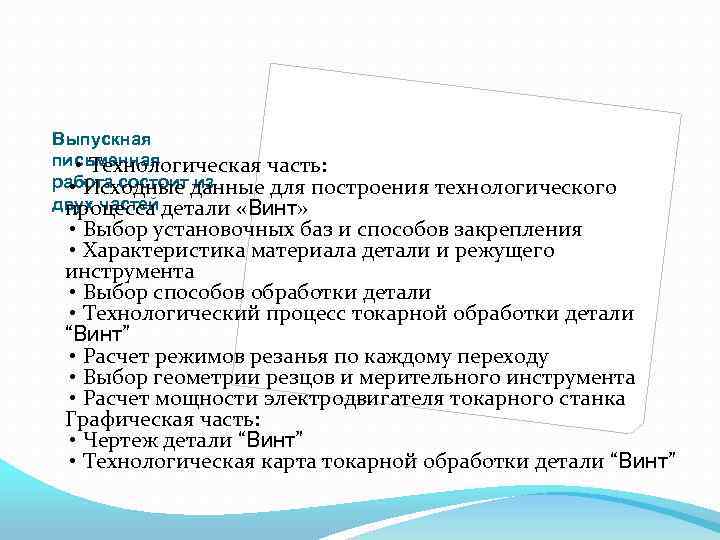

Выпускная письменная • Технологическая часть: работа состоит данные для построения • Исходные из двух частей детали «Винт» процесса технологического • Выбор установочных баз и способов закрепления • Характеристика материала детали и режущего инструмента • Выбор способов обработки детали • Технологический процесс токарной обработки детали “Винт” • Расчет режимов резанья по каждому переходу • Выбор геометрии резцов и мерительного инструмента • Расчет мощности электродвигателя токарного станка Графическая часть: • Чертеж детали “Винт” • Технологическая карта токарной обработки детали “Винт”

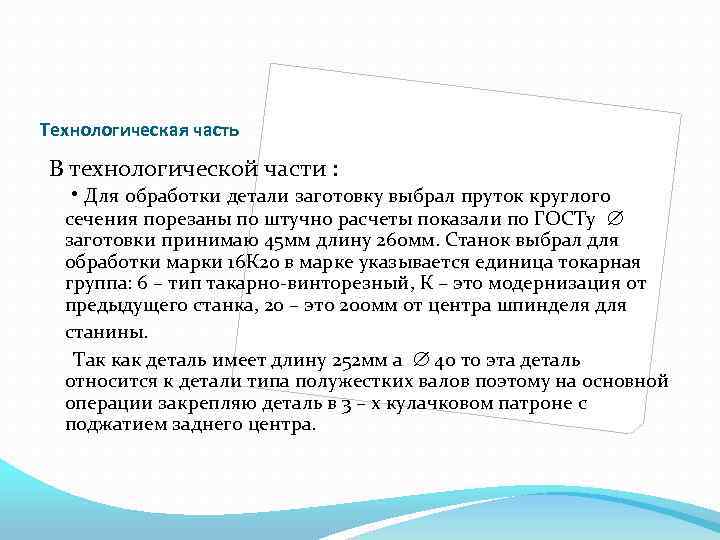

Технологическая часть В технологической части : • Для обработки детали заготовку выбрал пруток круглого сечения порезаны по штучно расчеты показали по ГОСТу заготовки принимаю 45 мм длину 260 мм. Станок выбрал для обработки марки 16 К 20 в марке указывается единица токарная группа: 6 – тип такарно-винторезный, К – это модернизация от предыдущего станка, 20 – это 200 мм от центра шпинделя для станины. Так как деталь имеет длину 252 мм а 40 то эта деталь относится к детали типа полужестких валов поэтому на основной операции закрепляю деталь в 3 – х кулачковом патроне с поджатием заднего центра.

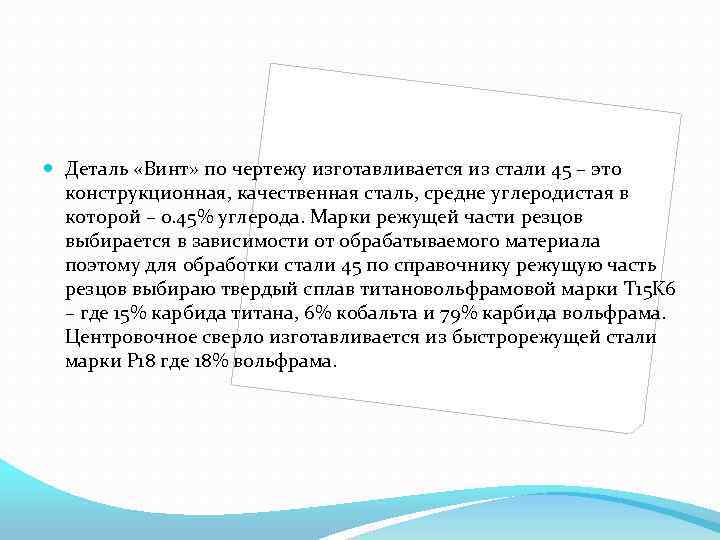

Деталь «Винт» по чертежу изготавливается из стали 45 – это конструкционная, качественная сталь, средне углеродистая в которой – 0. 45% углерода. Марки режущей части резцов выбирается в зависимости от обрабатываемого материала поэтому для обработки стали 45 по справочнику режущую часть резцов выбираю твердый сплав титановольфрамовой марки T 15 K 6 – где 15% карбида титана, 6% кобальта и 79% карбида вольфрама. Центровочное сверло изготавливается из быстрорежущей стали марки Р 18 где 18% вольфрама.
Режущий инструмент

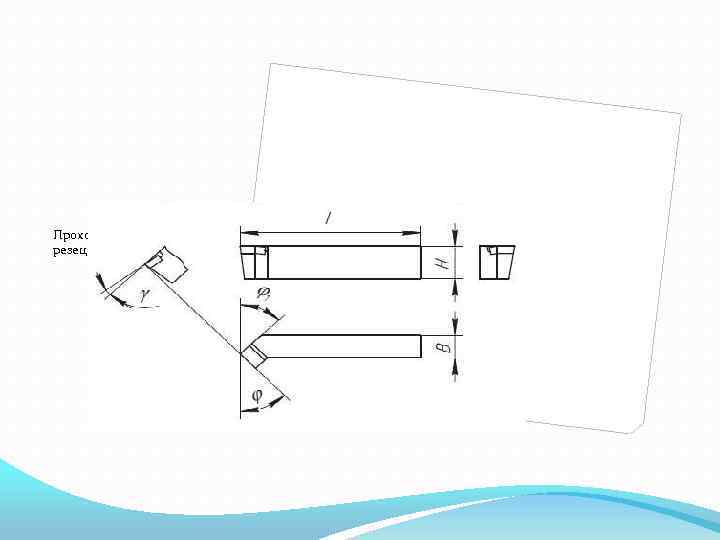

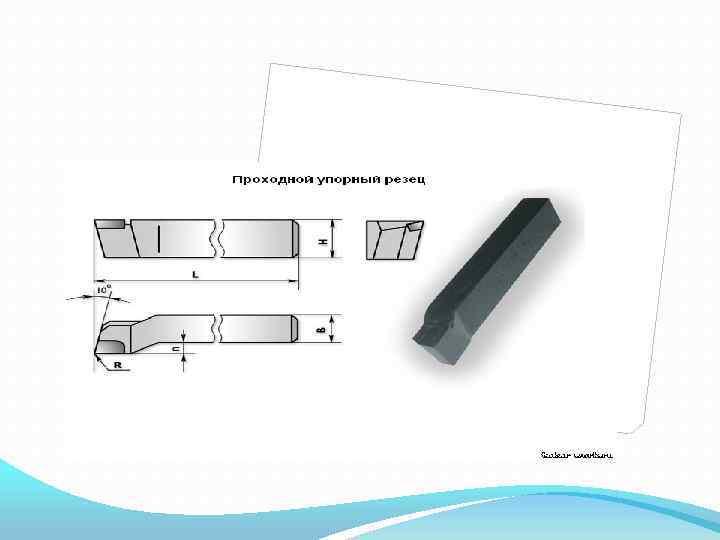

Проходной отогнутый резец

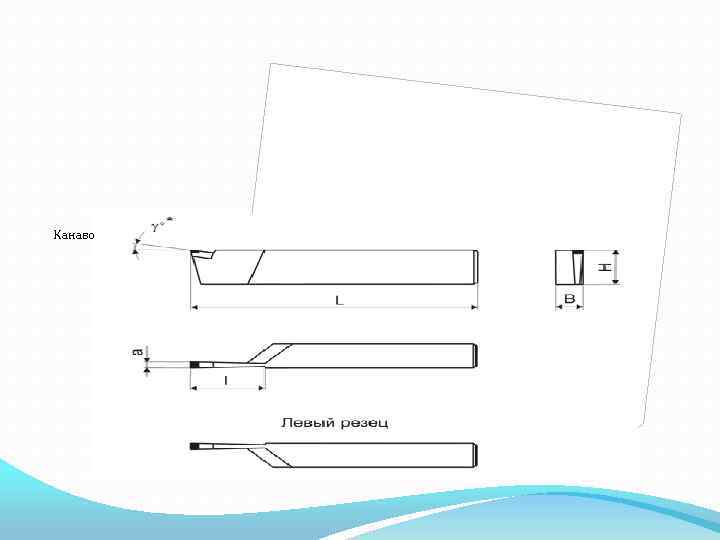

Канавочный резец

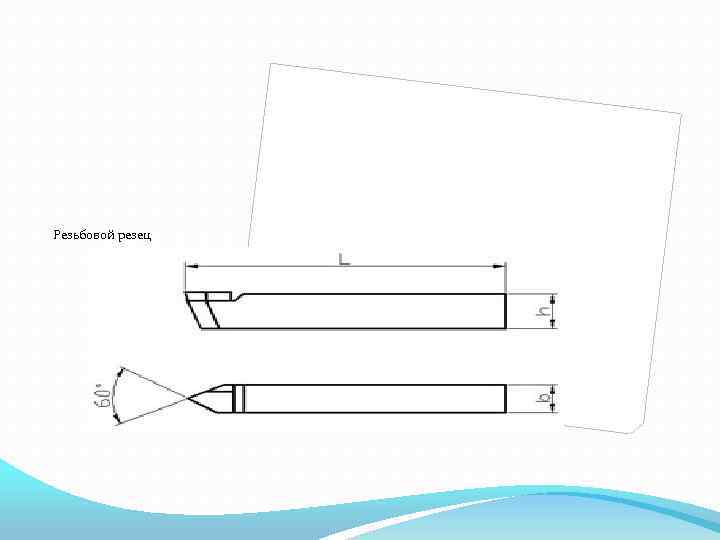

Резьбовой резец

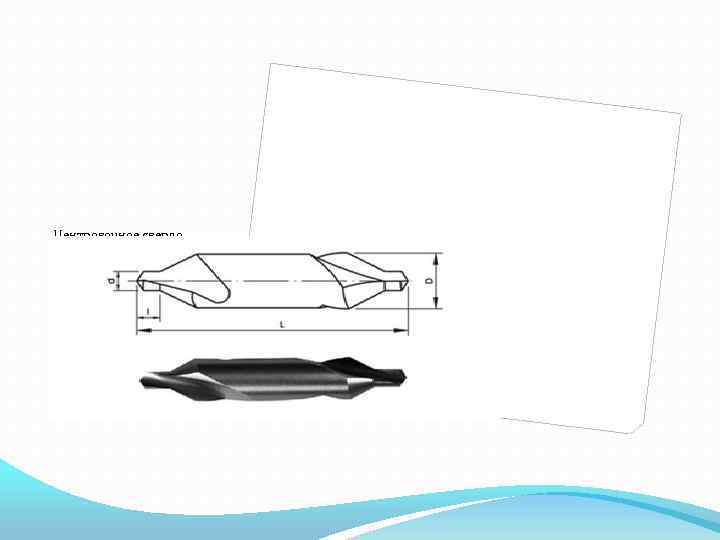

Центровочное сверло

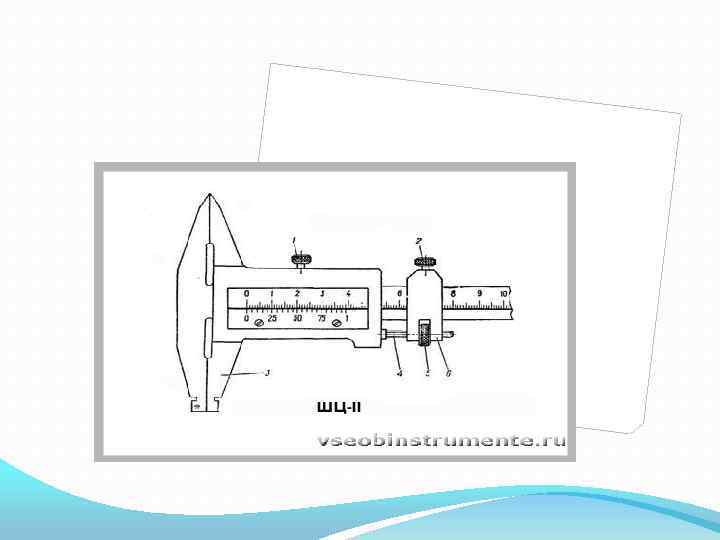

К размерам детали «Винт» не предьяляеться высоких требований поэтому для контроля наружных поверхностей, длин детали, размеров канавки выбираю штангенциркуль ШЦ – I и ШЦ – II. Для контроля всех элементов трапециодальной резьбы выбираю резьбовой микрометр с трапециодальными вставками
Мерительный инструмент

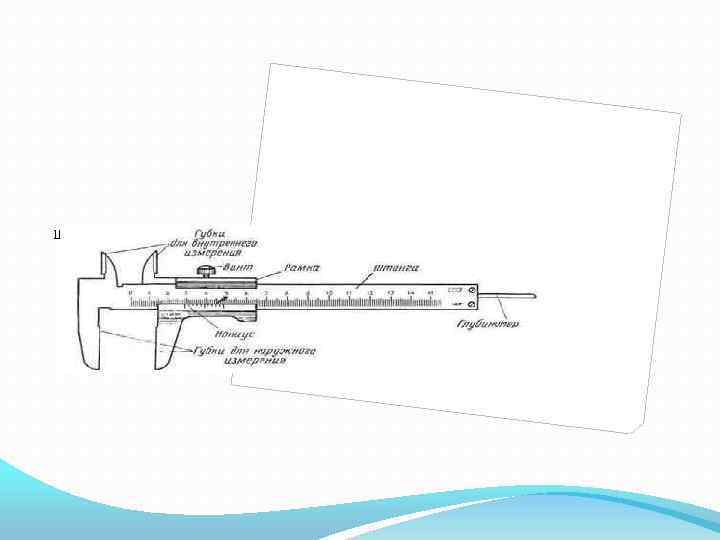

Штангенциркуль ШЦ-I
Резьбовой микрометр

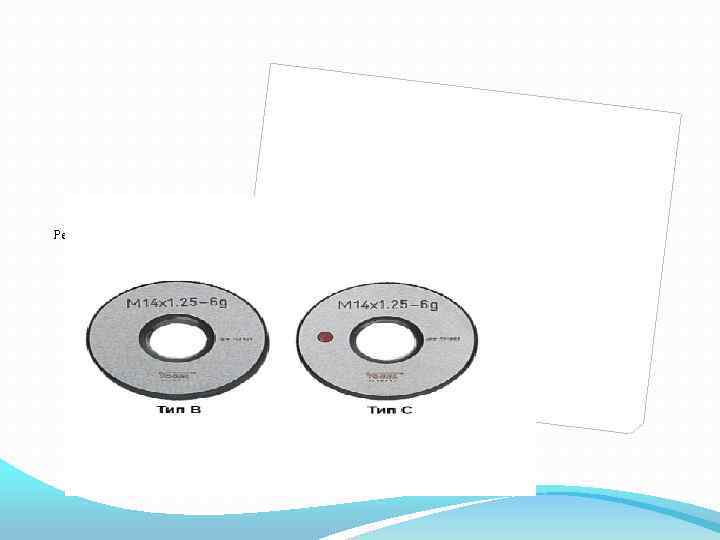

Резьбовые калибр кольца
