Тема выпускной квалификационной работы «Совершенствование комплекса мероприятий по защите населения и персонала предприятия при выбросе аммиака» Выполнил: студ. гр. БЧС-12 -01 А. В. Ткачёв Руководитель ВКР: преподаватель А. А. Колесник Уфа 2016
Цель выпускной квалификационной работы является: прогнозирование, предупреждение и ликвидация чрезвычайной ситуации при функционировании аммиачной холодильной установки в компрессорном цехе ОАО КПБН «Шихан» . Задачи: — провести оценку состояния проблемы обеспечения химической безопасности при эксплуатации аммиачных холодильных установок в пищевой промышленности; — спрогнозировать обстановку в зоне чрезвычайной ситуации, вызванной выбросом аммиака на ОАО КПБН «Шихан» ; — разработать мероприятия по планированию и организации АСДНР при ликвидации ЧС, вызванной выбросом аммиака, провести подбор технологии мероприятий АСР; — рассмотреть теоретические основы обеспечения безопасности проведении работ по ликвидации ЧС на территории ОАО КПБН «Шихан» . — рассмотреть современные мероприятия и методы по обеспечению устойчивости функционирования ОАО КПБН «Шихан» на основе патентной проработки современных способов и устройств. 2

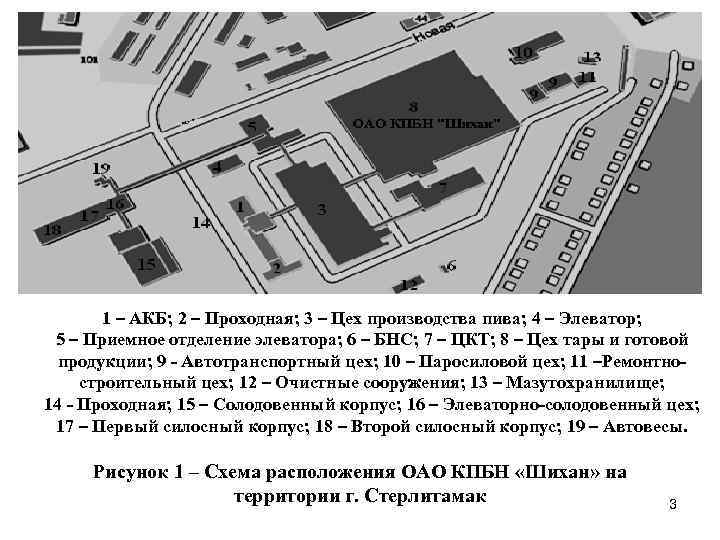

1 – АКБ; 2 – Проходная; 3 – Цех производства пива; 4 – Элеватор; 5 – Приемное отделение элеватора; 6 – БНС; 7 – ЦКТ; 8 – Цех тары и готовой продукции; 9 - Автотранспортный цех; 10 – Паросиловой цех; 11 –Ремонтностроительный цех; 12 – Очистные сооружения; 13 – Мазутохранилище; 14 - Проходная; 15 – Солодовенный корпус; 16 – Элеваторно-солодовенный цех; 17 – Первый силосный корпус; 18 – Второй силосный корпус; 19 – Автовесы. Рисунок 1 – Схема расположения ОАО КПБН «Шихан» на территории г. Стерлитамак 3

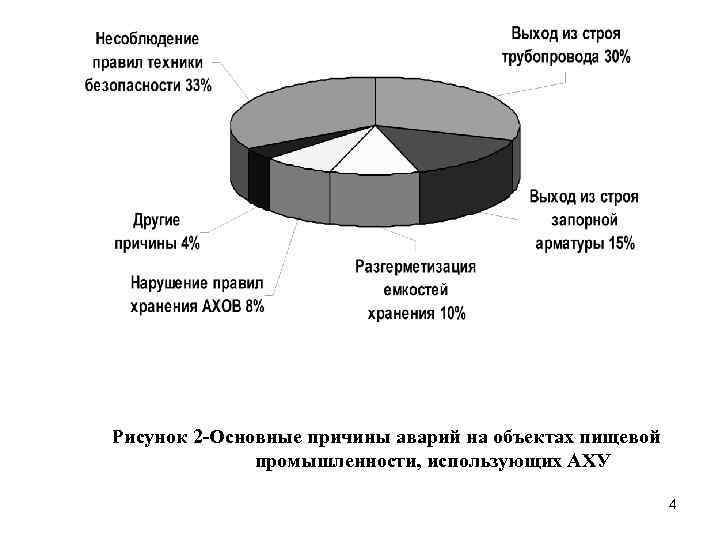

Рисунок 2 -Основные причины аварий на объектах пищевой промышленности, использующих АХУ 4

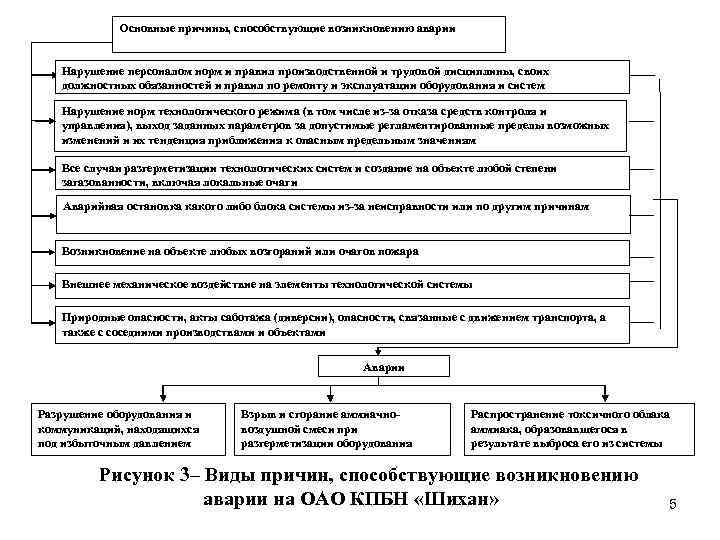

Основные причины, способствующие возникновению аварии Нарушение персоналом норм и правил производственной и трудовой дисциплины, своих должностных обязанностей и правил по ремонту и эксплуатации оборудования и систем Нарушение норм технологического режима (в том числе из-за отказа средств контроля и управления), выход заданных параметров за допустимые регламентированные пределы возможных изменений и их тенденция приближения к опасным предельным значениям Все случаи разгерметизации технологических систем и создание на объекте любой степени загазованности, включая локальные очаги Аварийная остановка какого либо блока системы из-за неисправности или по другим причинам Возникновение на объекте любых возгораний или очагов пожара Внешнее механическое воздействие на элементы технологической системы Природные опасности, акты саботажа (диверсии), опасности, связанные с движением транспорта, а также с соседними производствами и объектами Аварии Разрушение оборудования и коммуникаций, находящихся под избыточным давлением Взрыв и сгорание аммиачновоздушной смеси при разгерметизации оборудования Распространение токсичного облака аммиака, образовавшегося в результате выброса его из системы Рисунок 3– Виды причин, способствующие возникновению аварии на ОАО КПБН «Шихан» 5

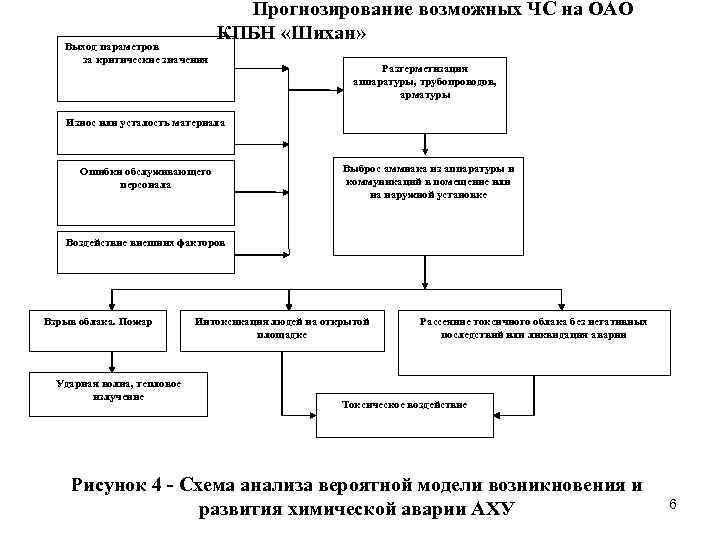

Выход параметров за критические значения Прогнозирование возможных ЧС на ОАО КПБН «Шихан» Разгерметизация аппаратуры, трубопроводов, арматуры Износ или усталость материала Ошибки обслуживающего персонала Выброс аммиака из аппаратуры и коммуникаций в помещение или на наружной установке Воздействие внешних факторов Взрыв облака. Пожар Ударная волна, тепловое излучение Интоксикация людей на открытой площадке Рассеяние токсичного облака без негативных последствий или ликвидация аварии Токсическое воздействие Рисунок 4 - Схема анализа вероятной модели возникновения и развития химической аварии АХУ 6

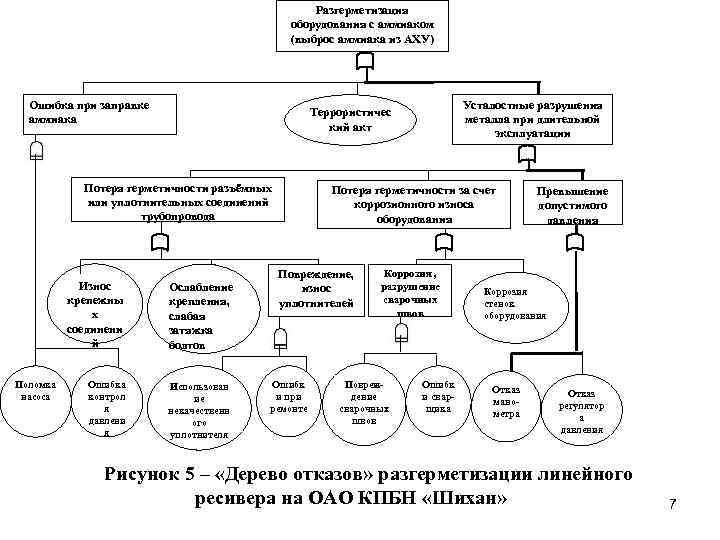

Разгерметизация оборудования с аммиаком (выброс аммиака из АХУ) Ошибка при заправке аммиака Потеря герметичности разъёмных или уплотнительных соединений трубопровода Износ крепежны х соединени й Поломка насоса Ошибка контрол я давлени я Усталостные разрушения металла при длительной эксплуатации Террористичес кий акт Ослабление крепления, слабая затяжка болтов Использован ие некачественн ого уплотнителя Потеря герметичности за счет коррозионного износа оборудования Повреждение, износ уплотнителей Ошибк и при ремонте Коррозия , разрушение сварочных швов Повреждение сварочных швов Ошибк и сварщика Превышение допустимого давления Коррозия стенок оборудования Отказ манометра Отказ регулятор а давления Рисунок 5 – «Дерево отказов» разгерметизации линейного ресивера на ОАО КПБН «Шихан» 7

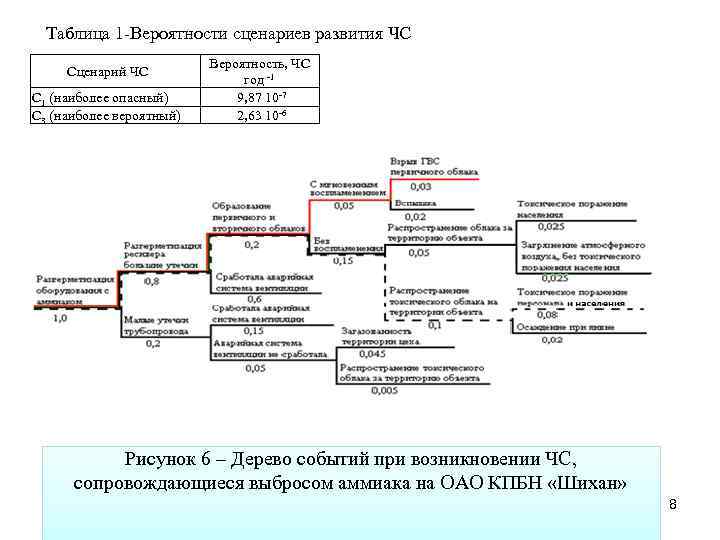

Таблица 1 -Вероятности сценариев развития ЧС Сценарий ЧС С 1 (наиболее опасный) С 3 (наиболее вероятный) Вероятность, ЧС год -1 9, 87 10 -7 2, 63 10 -6 Рисунок 6 – Дерево событий при возникновении ЧС, сопровождающиеся выбросом аммиака на ОАО КПБН «Шихан» 8

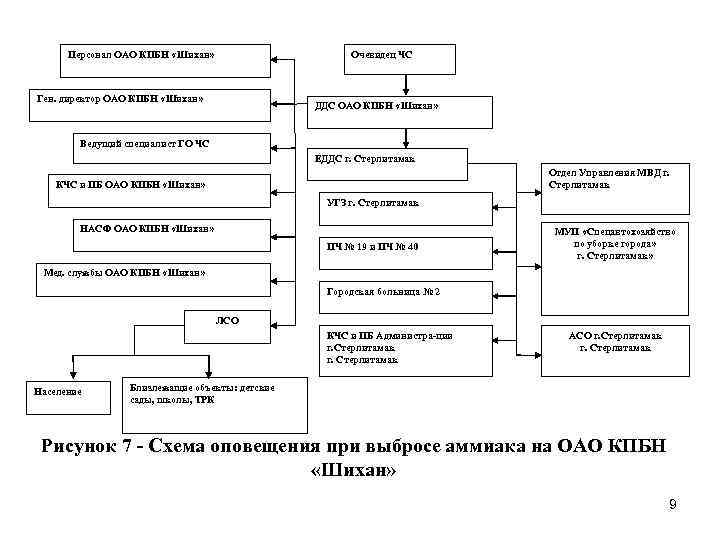

Персонал ОАО КПБН «Шихан» Очевидец ЧС Ген. директор ОАО КПБН «Шихан» ДДС ОАО КПБН «Шихан» Ведущий специалист ГО ЧС ЕДДС г. Стерлитамак Отдел Управления МВД г. Стерлитамак КЧС и ПБ ОАО КПБН «Шихан» УГЗ г. Стерлитамак НАСФ ОАО КПБН «Шихан» ПЧ № 19 и ПЧ № 40 МУП «Спецавтохозяйство по уборке города» г. Стерлитамак» Мед. службы ОАО КПБН «Шихан» Городская больница № 2 ЛСО КЧС и ПБ Администра-ции г. Стерлитамак Население АСО г. Стерлитамак Близлежащие объекты: детские сады, школы, ТРК Рисунок 7 - Схема оповещения при выбросе аммиака на ОАО КПБН «Шихан» 9

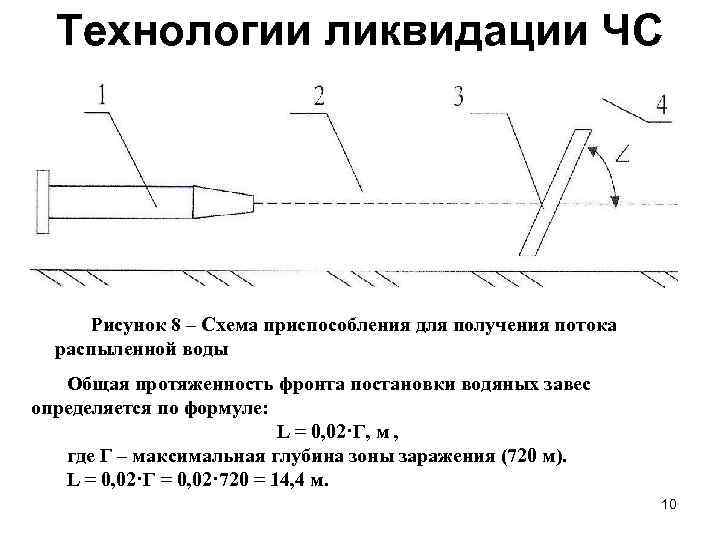

Технологии ликвидации ЧС Рисунок 8 – Схема приспособления для получения потока распыленной воды Общая протяженность фронта постановки водяных завес определяется по формуле: L = 0, 02·Г, м , где Г – максимальная глубина зоны заражения (720 м). L = 0, 02·Г = 0, 02· 720 = 14, 4 м. 10

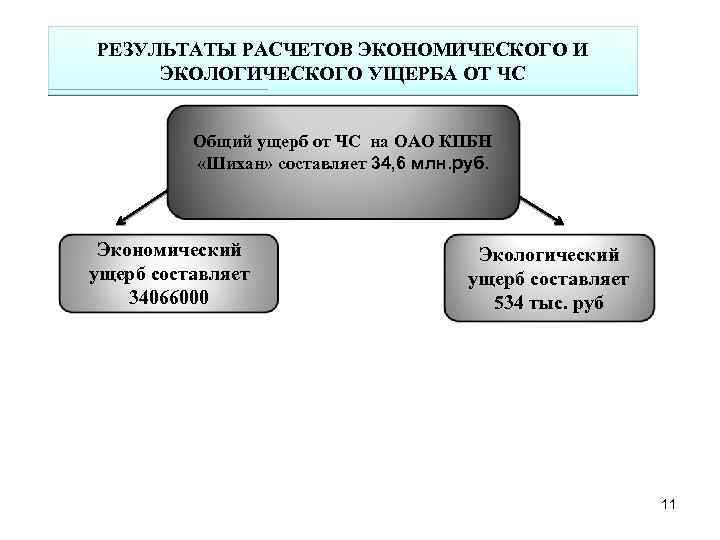

РЕЗУЛЬТАТЫ РАСЧЕТОВ ЭКОНОМИЧЕСКОГО И ЭКОЛОГИЧЕСКОГО УЩЕРБА ОТ ЧС Общий ущерб от ЧС на ОАО КПБН «Шихан» составляет 34, 6 млн. руб. Экономический ущерб составляет 34066000 Экологический ущерб составляет 534 тыс. руб 11
Рисунок 9 – Составляющие полный ущерб от ЧС на ОАО КПБН «Шихан» . 12

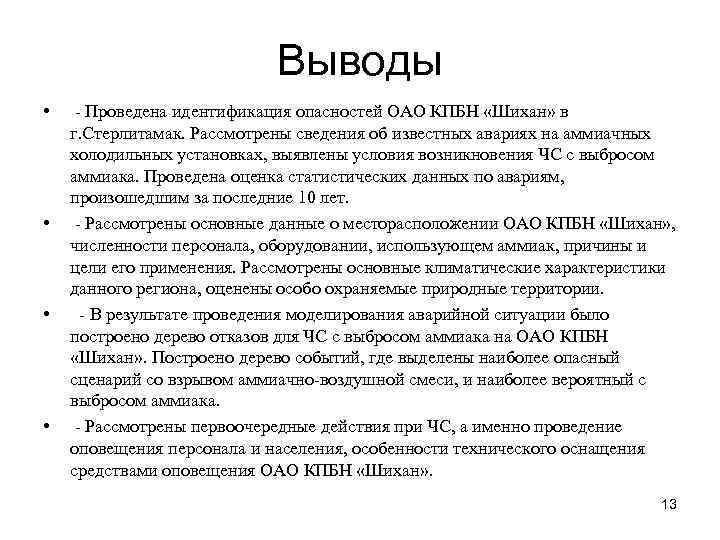

Выводы • • - Проведена идентификация опасностей ОАО КПБН «Шихан» в г. Стерлитамак. Рассмотрены сведения об известных авариях на аммиачных холодильных установках, выявлены условия возникновения ЧС с выбросом аммиака. Проведена оценка статистических данных по авариям, произошедшим за последние 10 лет. - Рассмотрены основные данные о месторасположении ОАО КПБН «Шихан» , численности персонала, оборудовании, использующем аммиак, причины и цели его применения. Рассмотрены основные климатические характеристики данного региона, оценены особо охраняемые природные территории. - В результате проведения моделирования аварийной ситуации было построено дерево отказов для ЧС с выбросом аммиака на ОАО КПБН «Шихан» . Построено дерево событий, где выделены наиболее опасный сценарий со взрывом аммиачно-воздушной смеси, и наиболее вероятный с выбросом аммиака. - Рассмотрены первоочередные действия при ЧС, а именно проведение оповещения персонала и населения, особенности технического оснащения средствами оповещения ОАО КПБН «Шихан» . 13
Спасибо за внимание! 14
