Тема выпускной квалификационной работы: “ Комплекс геофизических исследований в открытом стволе скважин с целью оценки нефтеносности разрезов Игольско. Талового месторождения (Томская область) Студентка гр. 2040 А. А. Тараева Научный руководитель: доцент кафедры Г. Г. Номоконова
Обзорная карта Игольско-Талового нефтяного месторождения 2

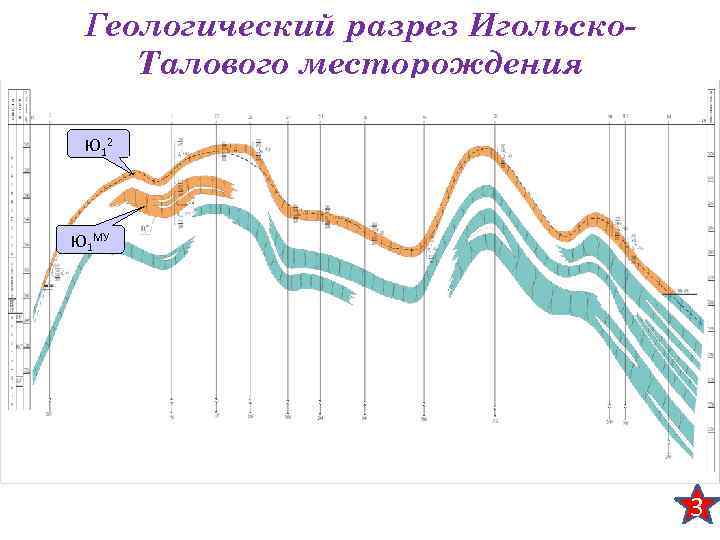

Геологический разрез Игольско. Талового месторождения Ю 12 Ю 1 МУ 3
Рисунок 2. 2. 1 Обобщенная физико-геологическая модель пластов Ю 12 и Ю 1 му Игольско-Талового нефтяного месторождения 4
Таблица 1. 4. 1 Алгоритмы определение подсчетных параметров Игольско-Талового месторождения параметры Ю 12 Критерии коллектора Критерий получения чистой нефти Критерий получения нефти с водой Критерий выделения водоносных пластов Открытая пористость, доли ед. Пористость по нейтронному каротажу (НКт) Для обсаженного ствола Компиляция массивов пористости Относительное сопротивдение Проницаемость, 10 -3 мкм 2 для Ю 1 му Нефтенасыщенность, доли ед. Глинистость, доли ед. 5
Рисунок 2. 1 Карта текущего состояния разработки пласта Ю 12 Игольско-Талового месторождения 6
Выбор методов, применяемых на данном месторождении, будет осуществляться исходя из следующих поставленных геологических задач: • Литологическое расчленение, выделение покрышек и корреляция исследуемого геологического разреза; • Выделение коллекторов, оценка характера их насыщения и выявление контактов пластовых флюидов на этапе оперативной интерпретации; • Определение подсчетных параметров для обоснования объема запасов углеводородов (пористость, нефтегазонасыщенность, эффективные толщины, контакты пластовых флюидов и т. д. ). 7
Исходя из выше сказанного при выполнении проектируемых работ на стадии детальной разведки и доразведки планируется провести следующий комплекс ГИС: 1. Исследования в масштабе 1: 500: -Стандартный электрический каротаж (КС+ПС); -Кавернометрия (профилеметрия) (Кав. +Пр. ); -Акустический каротаж (АК); -Радиоактивный каротаж (ГК+НКТ); -Инклинометрия (Инк. ); 2. Исследования в масштабе 1: 200: -Боковое каротажное зондирование (БКЗ); -Микрозондирование (МЗ); -Боковой каротаж (БК); -Кавернометрия (профилеметрия) (Кав. +Пр. ); -Акустический каротаж (АК); -Радиоактивный каротаж (ГК+НКТ); 8
) 3 СПЕЦИАЛЬНАЯ ЧАСТЬ 3. 1 Модель пласта Ю 12 Игольско-Талового месторождения по данным фазовых проницаемостей и электрического параметра насыщения. где: k- абсолютная проницаемость; Рк- капиллярное давление; Кв – текущая водонасыщенность; Кво – остаточная пластовая вода; Кно – остаточная нефтенасыщенность. ƒв = 1/(1+ где - отношение подвижности нефти к подвижности воды. 9
Относительные фазовые проницаемости Капилляриметрия 1. 0 0. 700 0. 9 0. 8 Отн. проницаемость 0. 600 Рк, МПа 0. 500 0. 400 0. 300 0. 7 0. 6 0. 5 0. 4 0. 3 0. 200 н 0. 2 0. 100 0. 1 В Н+ 0. 000 0 а) В 20 40 Кв, % 60 80 30 100 +Н В 50 70 90 Кв, % б) Прониц. вода Прониц. нефть Рисунок 3. 5 Капиллярная кривая (а) и относительные фазовые проницаемости (б) коллектора Ю 12 Игольско-Талового месторождения 10
Таблица 3. 2 Значения водо-нефтенасыщенности на границах '' нефтяного столба“ и их превышения над абсолютным ВНК для коллектора плпста Ю 12 скважины 3002 Игольско-Талового месторождения параметр kво его значение 0. 45 превышение над абс. ВНК, м 52 критическое сопротивлени е (ρкр, Ом*м) 13, 3 Определяет подошву зоны остаточной воды. Приток чистой нефти, малая вероятность обводнения (определяем по кривой Рк) Определяет кровлю зоны остаточной нефти, подошва которой абс. ВНК (определяем по нулевой фазовой проницаемости по нефти) 1 -kно 0. 68 10 6, 2 kвкр1 0. 525 20. 2 10 kвкр. П 0. 615 13 7, 4 kв, где kпр. В= kпр. Н 0. 612 13. 2 пояснения к значению параметра 7, 5 Соответствует однопроцентному обводнению притока (fв=0. 01) Определяется графически по касательной к кривой fв или по концу основного фильтрующего кластера поровых каналов (завершение фронтального вытеснения нефти водой) Водонасыщенность, для которой фазовые проницаемости по воде и нефти равны, ниже этой отметки коллектор работает преимущественно водой 11
h над ВНК, м ЗОНА ОСТАТОЧНОЙ ВОДОНАСЫЩЕННОСТИ 52 М (KВО); ΡКР=13, 3 ОМ·М ПРИТОК БЕЗВОДНОЙ НЕФТИ Условный ВНК 20, 2 М (KВО); ΡКР=10 ОМ·М НЕФТЬ + ВОДА 13 М (KВКРП); ΡКР=7, 4 ОМ·М ПРЕИМУЩЕСТВЕННО ВОДА 10 М (KНО); ΡКР=6, 2 ОМ·М с ЗОНА ОСТАТОЧНОЙ НЕФТЕНАСЫЩЕННОСТИ абс. ВНК (Рk=0) 3 4 5 6 7 8 9 10 11 12 13 14 Рисунок 3. 6 Модель пласта Ю 1 скважины 3002 Игольско-Талового месторождения по данным фазовых проницаемостей и электрического параметра насыщения. 2 12
Таким образом, по значениям, полученным путем лабораторных исследований, проводимых на керновом материале были рассчитаны значения фазовой проницаемости и электрического параметра насыщения, по данным которых были определены критические значения водонасыщенности, соответствующие началу фильтрации воды и окончанию фильтрации безводной нефти. Также было определено положение ВНК, необходимого для проведения правильной перфорации, для определения эффективных мощностей и подсчетов запасов месторождения. Для наглядного представления по значениям критической водонасыщенности была построена модель пласта Ю 12 скважины 3002 Игольско. Талового месторождения 13
