Тема: «Выдача разведывательной и боевой информации РТБР (РТП) частям ЗРВ (локальным зенитным группировкам) авиации, РЭБ и другим потребителям в районе ПВО» УЧЕБНЫЕ ВОПРОСЫ 1. Содержание задач выдачи разведывательной и боевой информации. 2. Обоснование требований к разведывательной и боевой информации, выдаваемой частям соединениям ЗРВ, авиации, РЭБ. 3. Способы выдачи разведывательной и боевой информации и варианты их технической реализации
Литература l Боевой устав РТВ ПВО, инв. 38466. l Наставление РТВ, ч. 1, инв. 36286. l Тактика РТВ. Учебник, инв. 35383.
1. Содержание задач выдачи разведывательной и боевой информации Радиолокационная информация – составная часть информации о воздушной обстановке, представляющая собой совокупность сведений о воздушных целях, своих воздушных объектах, помеховой обстановке, добытых в процессе радиолокационной разведки. По предназначению РЛИ подразделяется на: Разведывательную информацию Боевую информацию Это радиолокационная информация, выдаваемая на КП зон (районов) ПВО, соединений и частей, входящих в ее состав, для решения задач информационного обеспечения управления, включающих: • приведение в боевую готовность сил и средств ВВС; • оценку воздушной обстановки; • вскрытие замысла действий воздушного противника; • принятие решения на боевые действия сил и средств ВВС; • оповещение войск (органов, объектов) и принятия мер защиты от ударов воздушного противника
1. Содержание задач выдачи разведывательной и боевой информации Радиолокационная информация – составная часть информации о воздушной обстановке, представляющая собой совокупность сведений о воздушных целях, своих воздушных объектах, помеховой обстановке, добытых в процессе радиолокационной разведки. По предназначению РЛИ подразделяется на: Разведывательную информацию Боевую информацию Это радиолокационная информация, выдаваемая на КП зрбр (зрп, зрдн), авиации (ПН ИА), частей (подразделений) РЭБ и других потребителей зоны (района) ПВО для решения задач информационного обеспечения непосредственного управления их огневыми средствами, включающих: • целераспределение и целеуказание зенитным ракетным дивизионам; • целераспределение между истребителями, находящимися в воздухе, и наведение их на воздушные цели; • целераспределение и целеуказание станциям помех; • целераспределение и целеуказание другим потребителям.

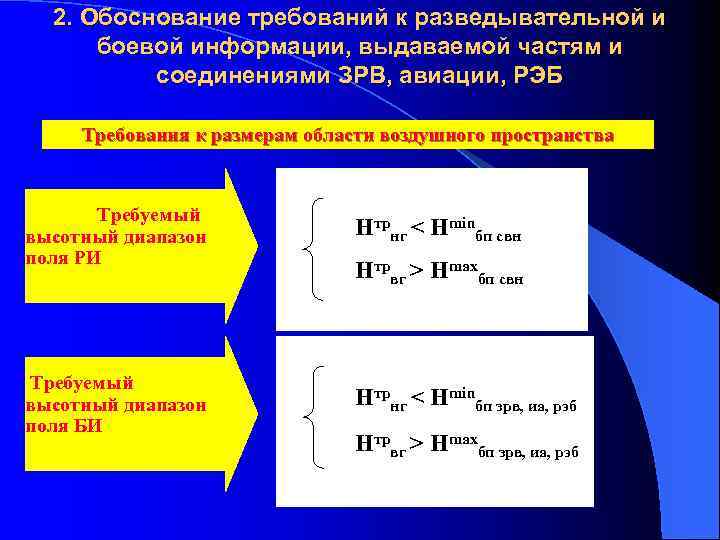

2. Обоснование требований к разведывательной и боевой информации, выдаваемой частям и соединениями ЗРВ, авиации, РЭБ Требования к размерам области воздушного пространства Требуемый высотный диапазон поля РИ Нтрнг < Нminбп свн Требуемый высотный диапазон поля БИ Нтрнг < Нminбп зрв, иа, рэб Нтрвг > Нmaxбп свн Нтрвг > Нmaxбп зрв, иа, рэб

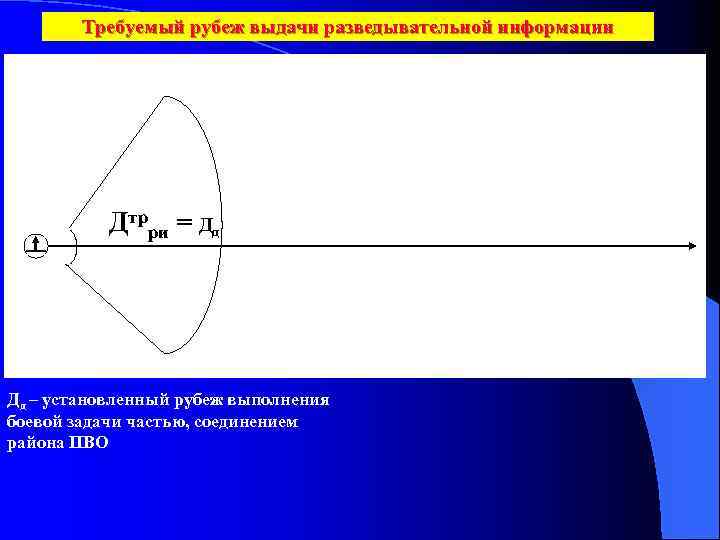

Требуемый рубеж выдачи разведывательной информации Дтрри = Дд Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО

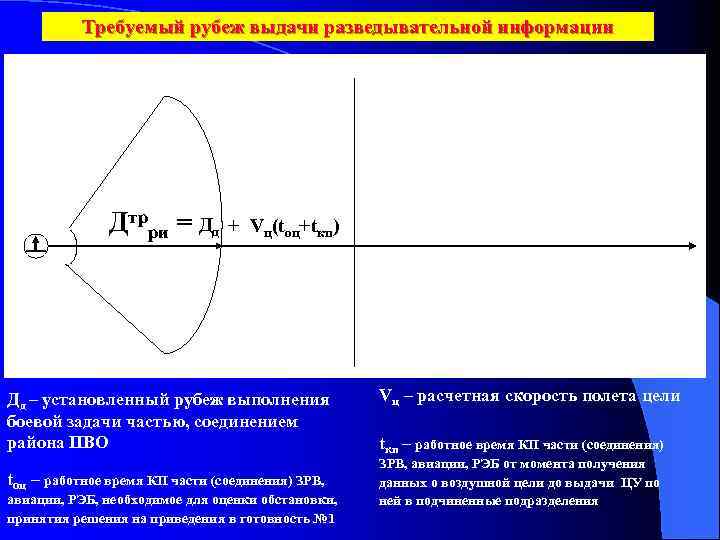

Требуемый рубеж выдачи разведывательной информации Дтрри = Дд + Vц(tоц+tкп) Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО tоц – работное время КП части (соединения) ЗРВ, авиации, РЭБ, необходимое для оценки обстановки, принятия решения на приведения в готовность № 1 Vц – расчетная скорость полета цели tкп – работное время КП части (соединения) ЗРВ, авиации, РЭБ от момента получения данных о воздушной цели до выдачи ЦУ по ней в подчиненные подразделения

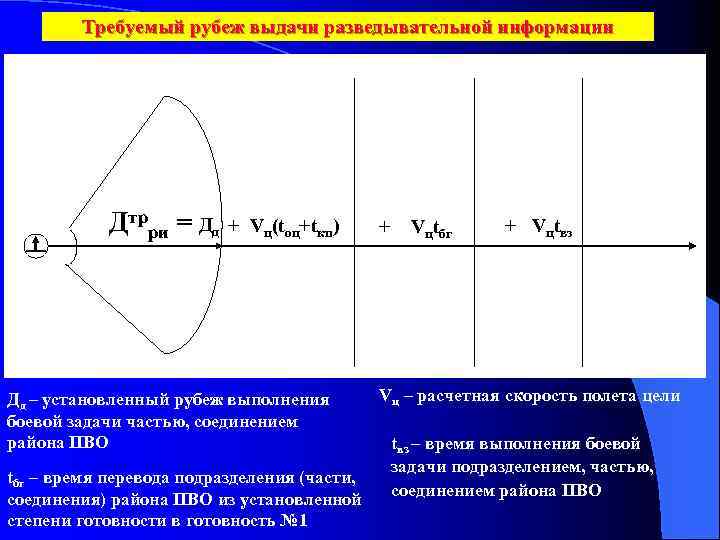

Требуемый рубеж выдачи разведывательной информации Дтрри = Дд + Vц(tоц+tкп) Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО tбг – время перевода подразделения (части, соединения) района ПВО из установленной степени готовности в готовность № 1 + Vцtбг Vц – расчетная скорость полета цели
Требуемый рубеж выдачи разведывательной информации Дтрри = Дд + Vц(tоц+tкп) Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО tбг – время перевода подразделения (части, соединения) района ПВО из установленной степени готовности в готовность № 1 + Vцtбг + Vцtвз Vц – расчетная скорость полета цели tвз – время выполнения боевой задачи подразделением, частью, соединением района ПВО
Расчет времени выполнения боевой задачи tвз = tзрдн + tр Для ЗРВ – ракет с tзрдн – работное время зрдн от момента получения целеуказания с КП зрбр до схода пусковой установки; tр – время полета ракеты до дальней границы зоны поражения ЗРК Для авиации - tвз = tвыл + tнаб + tгп + tраз + tман + tа tвыл – время вылета истребителя из готовности № 1; tнаб – время набора истребителем заданной высоты; tгп – время горизонтального полета истребителя до рубежа уничтожения; tраз – время разгона истребителя от от крейсерской скорости до заданной; tман – время выполнения истребителем маневра; tа – время атаки цели. Для подразделений (частей) РЭБ - tвз = tцр + tцусп + tсп tцр – время, необходимое для решения задачи целераспределения; tцусп – время целеуказания станциям помех; tсп – работное время станции пастановки помех.

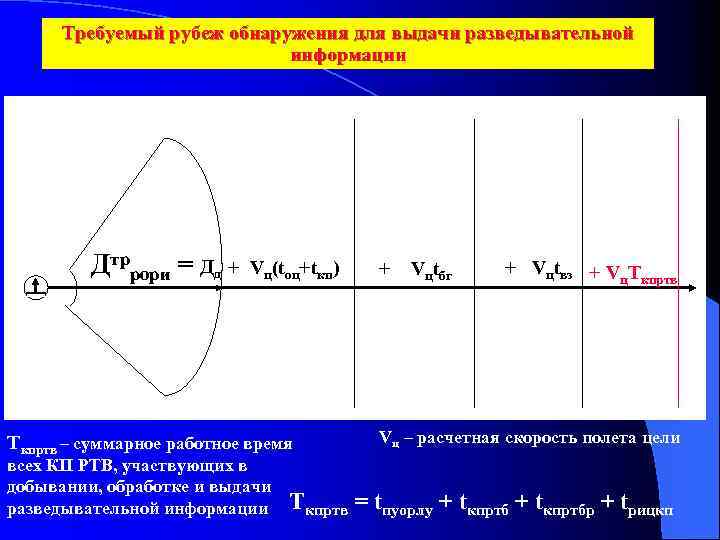

Требуемый рубеж обнаружения для выдачи разведывательной информации Дтррори = Дд + Vц(tоц+tкп) Ткпртв – суммарное работное время всех КП РТВ, участвующих в добывании, обработке и выдачи разведывательной информации + Vцtбг + Vцtвз + V Т ц кпртв Vц – расчетная скорость полета цели Ткпртв = tпуорлу + tкпртбр + tрицкп

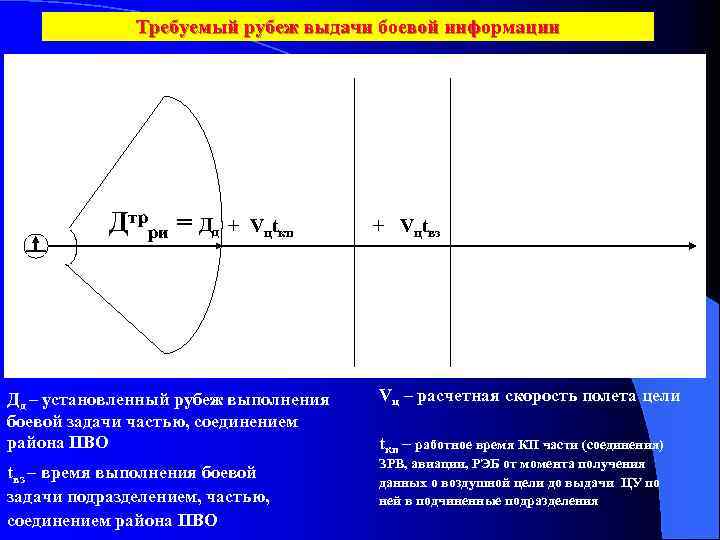

Требуемый рубеж выдачи боевой информации Дтрри = Дд + Vцtкп + Vцtвз Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО Vц – расчетная скорость полета цели tвз – время выполнения боевой задачи подразделением, частью, соединением района ПВО ЗРВ, авиации, РЭБ от момента получения данных о воздушной цели до выдачи ЦУ по ней в подчиненные подразделения tкп – работное время КП части (соединения)
Требуемый рубеж обнаружения для выдачи боевой информации Дтр роби = Дд + Vцtкп + Vцtвз + Vц. Ткпртв Дд – установленный рубеж выполнения боевой задачи частью, соединением района ПВО Vц – расчетная скорость полета цели tвз – время выполнения боевой задачи подразделением, частью, соединением района ПВО ЗРВ, авиации, РЭБ от момента получения данных о воздушной цели до выдачи ЦУ по ней в подчиненные подразделения tкп – работное время КП части (соединения)

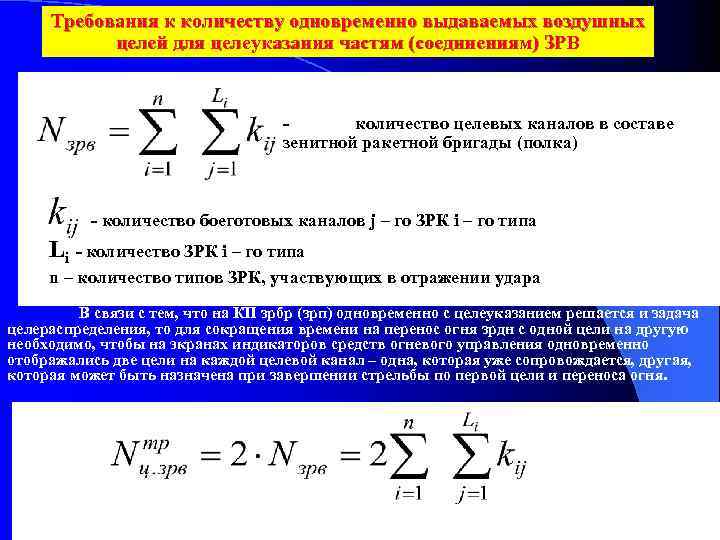

Требования к количеству одновременно выдаваемых воздушных целей для целеуказания частям (соединениям) ЗРВ количество целевых каналов в составе зенитной ракетной бригады (полка) - количество боеготовых каналов j – го ЗРК i – го типа Li - количество ЗРК i – го типа n – количество типов ЗРК, участвующих в отражении удара В связи с тем, что на КП зрбр (зрп) одновременно с целеуказанием решается и задача целераспределения, то для сокращения времени на перенос огня зрдн с одной цели на другую необходимо, чтобы на экранах индикаторов средств огневого управления одновременно отображались две цели на каждой целевой канал – одна, которая уже сопровождается, другая, которая может быть назначена при завершении стрельбы по первой цели и переноса огня.

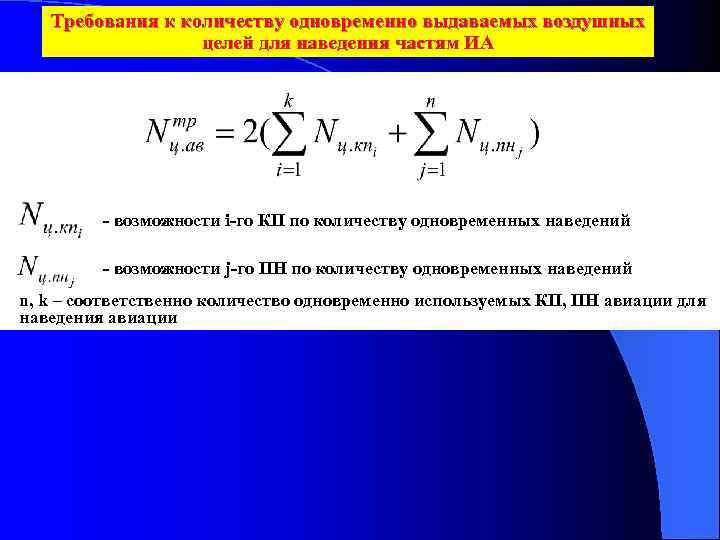

Требования к количеству одновременно выдаваемых воздушных целей для наведения частям ИА - возможности i-го КП по количеству одновременных наведений - возможности j-го ПН по количеству одновременных наведений n, k – соответственно количество одновременно используемых КП, ПН авиации для наведения авиации

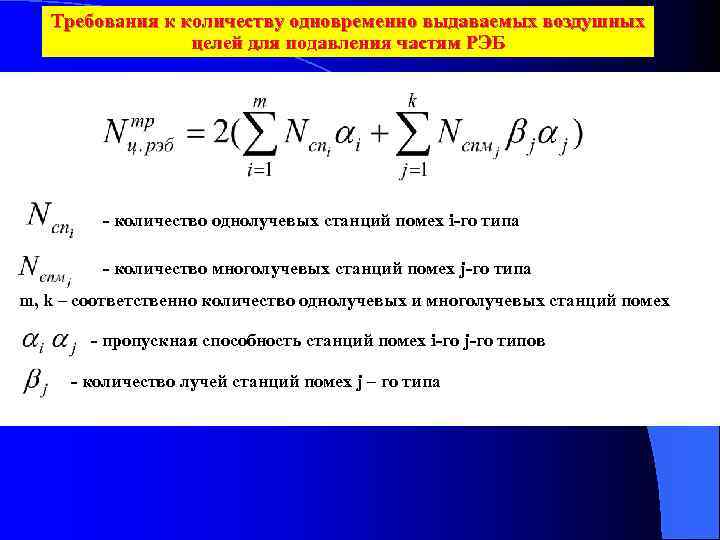

Требования к количеству одновременно выдаваемых воздушных целей для подавления частям РЭБ - количество однолучевых станций помех i-го типа - количество многолучевых станций помех j-го типа m, k – соответственно количество однолучевых и многолучевых станций помех - пропускная способность станций помех i-го j-го типов - количество лучей станций помех j – го типа
Требования к точности разведывательной информации, выдаваемой на КП зоны, района ПВО Точность информации характеризуется величиной средней квадратической ошибки ( ) между истинными и выдаваемыми на соответствующий КП значениями текущих координат и высоты полета цели, соответствующими одному и тому же моменту локации. КП зоны (объединения) ПВО Требуемая величина средней квадратической ошибки определения плоскостных координат Требуемая величина средней квадратической ошибки определения высоты цели - КП района (дивизии, корпуса) ПВО Требуемая величина средней квадратической ошибки определения плоскостных координат Требуемая величина средней квадратической ошибки определения высоты цели -

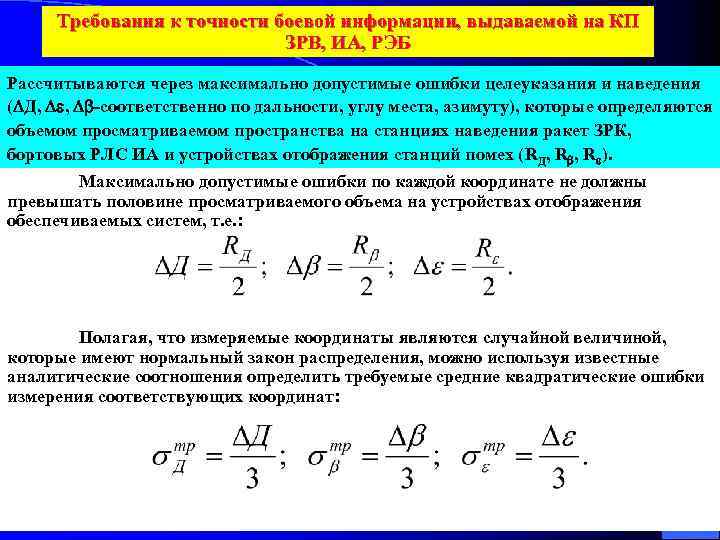

Требования к точности боевой информации, выдаваемой на КП ЗРВ, ИА, РЭБ Рассчитываются через максимально допустимые ошибки целеуказания и наведения ( Д, , -соответственно по дальности, углу места, азимуту), которые определяются объемом просматриваемом пространства на станциях наведения ракет ЗРК, бортовых РЛС ИА и устройствах отображения станций помех (RД, R ). Максимально допустимые ошибки по каждой координате не должны превышать половине просматриваемого объема на устройствах отображения обеспечиваемых систем, т. е. : Полагая, что измеряемые координаты являются случайной величиной, которые имеют нормальный закон распределения, можно используя известные аналитические соотношения определить требуемые средние квадратические ошибки измерения соответствующих координат:
3. Способы выдачи разведывательной и боевой информации и варианты их технической реализации Централизованный Децентрализованный Предусматривает сбор радиолокационной информации всеми подразделениями района ПВО, ведущими радиолокационную разведку, ее обработку и обобщение на разведывательноинформационном центре района (корпуса, дивизии) ПВО и последующую адресную выдачу информации частям, соединениям ПВО Достоинство – получение информации в максимальновозможном объеме пространства; Недостаток – большое время запаздывания информации
3. Способы выдачи разведывательной и боевой информации и варианты их технической реализации Централизованный Децентрализованный Предусматривает выдачу информации на КП частей ЗРВ, ИА, РЭБ с КП ртбр (ртп) или с КП обеспечивающего ртб во взаимодействии с другими подразделениями Достоинство – высокая точность, достоверность информации и малое время ее запаздывания; Недостаток – ограниченный объем контролируемой области пространства
3. Способы выдачи разведывательной и боевой информации и варианты их технической реализации Централизованный Децентрализованный Возможные варианты технической реализации: Автоматизированный Неавтоматизированный
