ТЕМА ВИГОТОВЛЕННЯ ТРОТУАРНОЇ ПЛИТКИ ТРОТУАРНА ПЛИТКА —

ТЕМА: ВИГОТОВЛЕННЯ ТРОТУАРНОЇ ПЛИТКИ

ТРОТУАРНА ПЛИТКА - ТЕХНОЛОГІЧНИЙ МАТЕРІАЛ, ЩО ДОЗВОЛЯЄ ПРОВОДИТИ УКЛАДАННЯ ДОРІЖОК І МАЙДАНЧИКІВ БУДЬ-ЯКИХ РОЗМІРІВ І КОНФІГУРАЦІЙ.

ПЕРЕВАГИ ТРОТУАРНОЇ ПЛИТКИ v Технологічність. Тротуарна плитка- дуже технологічний матеріал, укладання її можна здійснювати вручну чи за допомогою плиткоукладальних машин, а наявність шовостворювачів дозволяє це робити максимально швидко без попереднього припасування з гарантованим зазором.

v Зручність. На поверхні тротуарної плитки не буває калюж. Наявність зазорів дозволяє волозі вільно проникати крізь плиткові покриття, а також випаровуватися. Це виключає утворення під покриттям водяних дзеркал.

v Довговічність. Термін служби брущатки не менше 25 років (тому що морозостійкість брущатки складає 200 -300 циклів). Пориста структура дає можливість воді йти через плитку в підкладку, тому поверхня плитки не руйнується.

v Ремонтоздатність. При необхідності проведення ремонтних робіт (наприклад прокладка підземних комунікацій і т. д. ) тротуарну плитку можна легко розібрати, провести необхідні роботи і її ж укласти знову. «Брущатку» рекомендовано використовувати в міських умовах у місцях пролягання підземних комунікацій.

v. Естетичність. Колірна гама плитки має бути різноманітною, а колірна насиченість із часом не зникає.

ВИТРАТА СИРОВИННИХ МАТЕРІАЛІВ І ЕНЕРГОРЕСУРСІВ. НА 1 М КУБ. БЕТОННОЇ СУМІШІ ВИТРАТА ОРІЄНТОВНО СКЛАДАЄ: v Цемент-650 кг; v Пісок( модуль крупності не менше 2, 2)-1300 кг; v Суперпластифікатор-0, 6 -1, 0% від маси цементу; v Вода- 350 -400 л; v Пігменти – 3 -7% від маси цементу.

Виготовлення тротуарної плитки проводять двома способами: методі вібролиття Метод вібропрасування

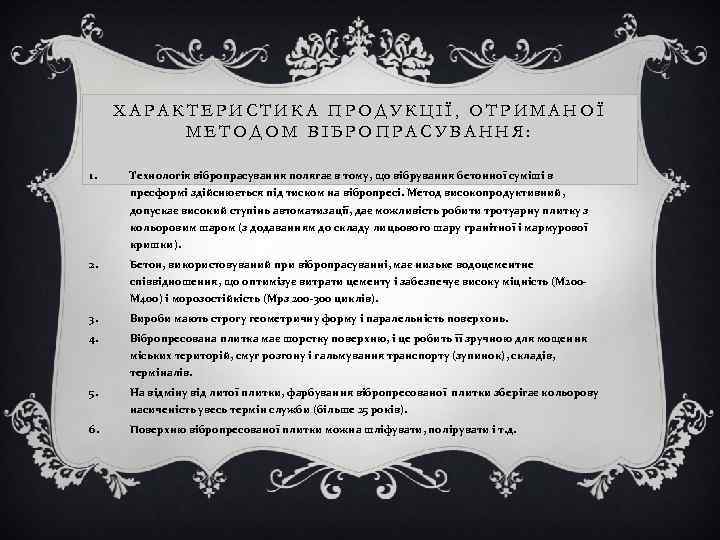

ХАРАКТЕРИСТИКА ПРОДУКЦІЇ, ОТРИМАНОЇ МЕТОДОМ ВІБРОПРАСУВАННЯ: 1. Технологія вібропрасування полягає в тому, що вібрування бетонної суміші в пресформі здійснюється під тиском на вібропресі. Метод високопродуктивний, допускає високий ступінь автоматизації, дає можливість робити тротуарну плитку з кольоровим шаром (з додаванням до складу лицьового шару гранітної і мармурової кришки). 2. Бетон, використовуваний при вібропрасуванні, має низьке водоцементне співвідношення, що оптимізує витрати цементу і забезпечує високу міцність (М 200 М 400) і морозостійкість (Мрз 200 -300 циклів). 3. Вироби мають строгу геометричну форму і паралельність поверхонь. 4. Вібропресована плитка має шорстку поверхню, і це робить її зручною для мощення міських територій, смуг розгону і гальмування транспорту (зупинок), складів, терміналів. 5. На відміну від литої плитки, фарбування вібропресованої плитки зберігає кольорову насиченість увесь термін служби (більше 25 років). 6. Поверхню вібропресованої плитки можна шліфувати, полірувати і т. д.

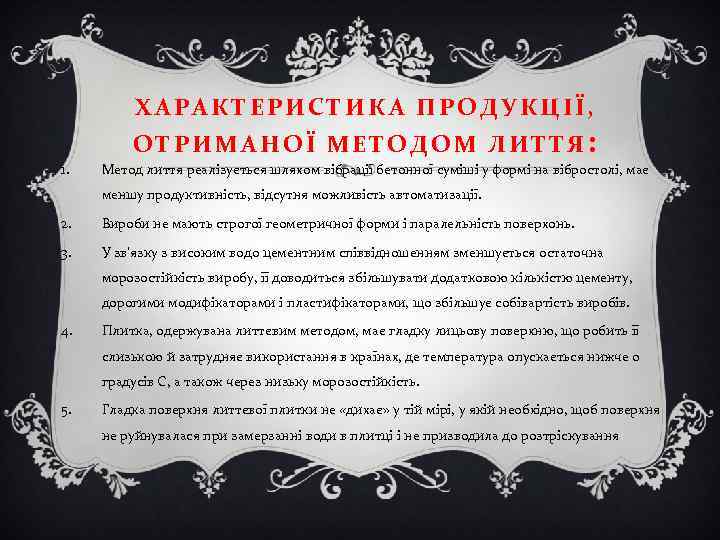

ХАРАКТЕРИСТИКА ПРОДУКЦІЇ, ОТРИМАНОЇ МЕТОДОМ ЛИТТЯ: 1. Метод лиття реалізується шляхом вібрації бетонної суміші у формі на вібростолі, має меншу продуктивність, відсутня можливість автоматизації. 2. Вироби не мають строгої геометричної форми і паралельність поверхонь. 3. У зв’язку з високим водо цементним співвідношенням зменшується остаточна морозостійкість виробу, її доводиться збільшувати додатковою кількістю цементу, дорогими модифікаторами і пластифікаторами, що збільшує собівартість виробів. 4. Плитка, одержувана литтєвим методом, має гладку лицьову поверхню, що робить її слизькою й затрудняє використання в країнах, де температура опускається нижче 0 градусів С, а також через низьку морозостійкість. 5. Гладка поверхня литтєвої плитки не «дихає» у тій мірі, у якій необхідно, щоб поверхня не руйнувалася при замерзанні води в плитці і не призводила до розтріскування

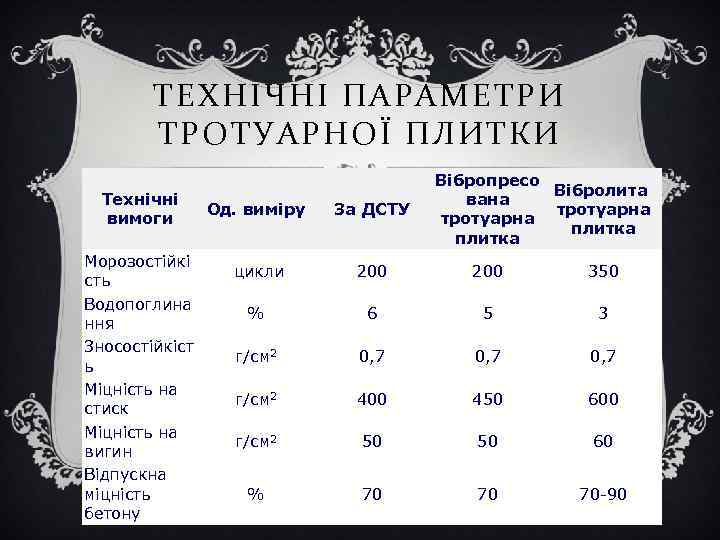

ТЕХНІЧНІ ПАРАМЕТРИ ТРОТУАРНОЇ ПЛИТКИ Технічні вимоги Морозостійкі сть Водопоглина ння Зносостійкіст ь Міцність на стиск Міцність на вигин Відпускна міцність бетону Вібропресо Вібролита вана тротуарна плитка Од. виміру За ДСТУ цикли 200 350 % 6 5 3 г/см 2 0, 7 г/см 2 400 450 600 г/см 2 50 50 60 % 70 70 70 -90

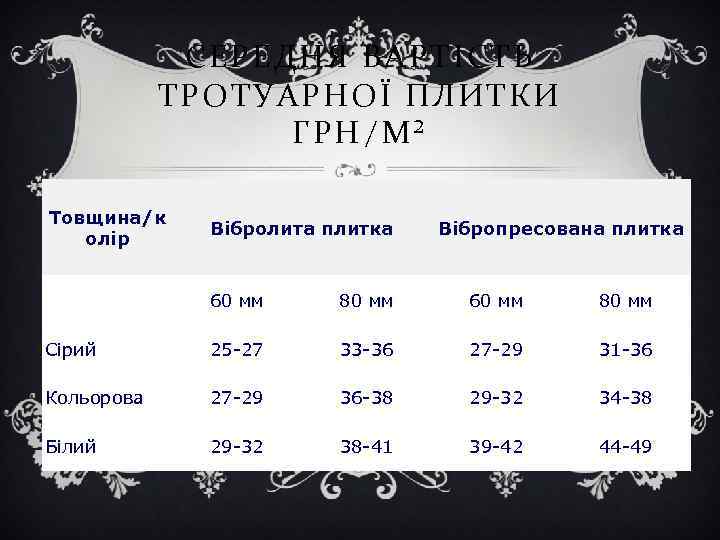

СЕРЕДНЯ ВАРТІСТЬ ТРОТУАРНОЇ ПЛИТКИ ГРН/М² Товщина/к олір Вібролита плитка 60 мм 80 мм Сірий 25 -27 33 -36 27 -29 31 -36 Кольорова 27 -29 36 -38 29 -32 34 -38 Білий 29 -32 38 -41 39 -42 44 -49 Вібропресована плитка

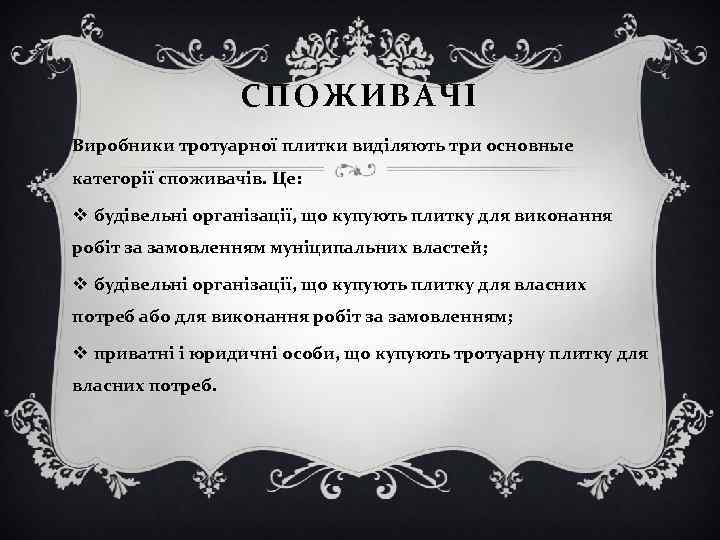

СПОЖИВАЧІ Виробники тротуарної плитки виділяють три основные категорії споживачів. Це: v будівельні організації, що купують плитку для виконання робіт за замовленням муніципальних властей; v будівельні організації, що купують плитку для власних потреб або для виконання робіт за замовленням; v приватні і юридичні особи, що купують тротуарну плитку для власних потреб.

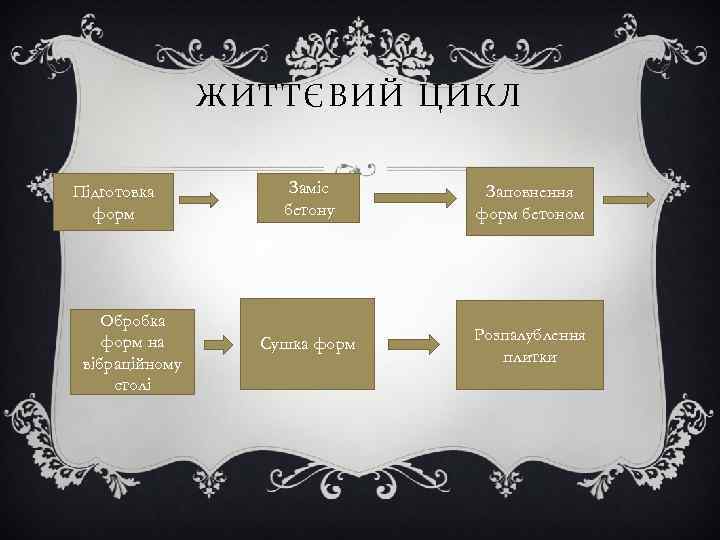

ЖИТТЄВИЙ ЦИКЛ Підготовка форм Обробка форм на вібраційному столі Заміс бетону Заповнення форм бетоном Сушка форм Розпалублення плитки
