Тема урока Сверление и рассверливание отверстий Виды

Тема урока: «Сверление и рассверливание отверстий»

Виды спиральных сверл Сверла диаметром 0, 25 – 20 мм. Сверла диаметром от 6 до 80 мм. с цилиндрическим хвостовиком изготовляют из углеродистой или быстрорежущей стали. с коническим хвостовиком изготавливают из 2 -с напайными пластинами; 4 -инструментальной стали. 3 -твердосплавные цельные 5 -пластинами твердого сплава Сверла диаметром до 12 мм. Изготавливают цельными – 8. Сверла диаметром свыше 12 мм. изготавливают сварными – 9.

Виды отверстий а) б) в) а) сквозное; б) глухое; в) нормальное; г) глубокое, длиной свыше 5 диаметров отверстия

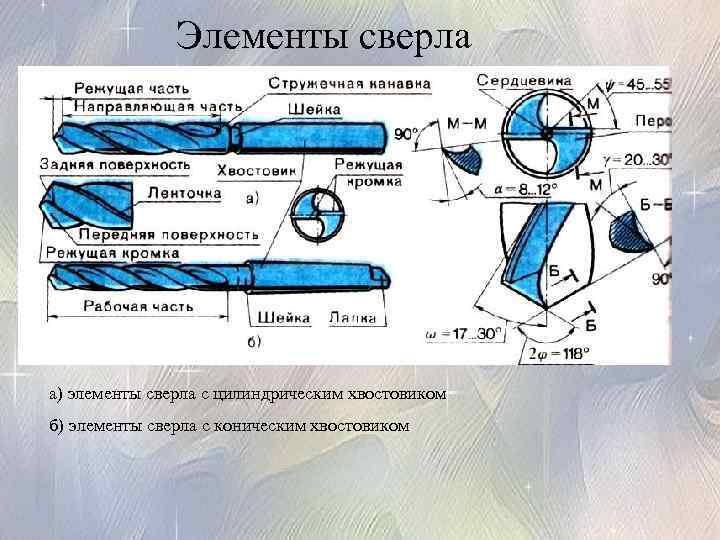

Элементы сверла а) элементы сверла с цилиндрическим хвостовиком б) элементы сверла с коническим хвостовиком

Подбор и установка сверл Сверла с цилиндрическим хвостовиком диаметром до 10 мм. устанавливают в сверлильном патроне Сверла с коническим хвостовиком диаметром до 20 мм. устанавливают при помощи переходной втулки Сверла большого диаметра (30 мм. и т. д. ) устанавливают непосредственно в пиноль задней бабки

Сверление и рассверливание Сверление Рассверливание

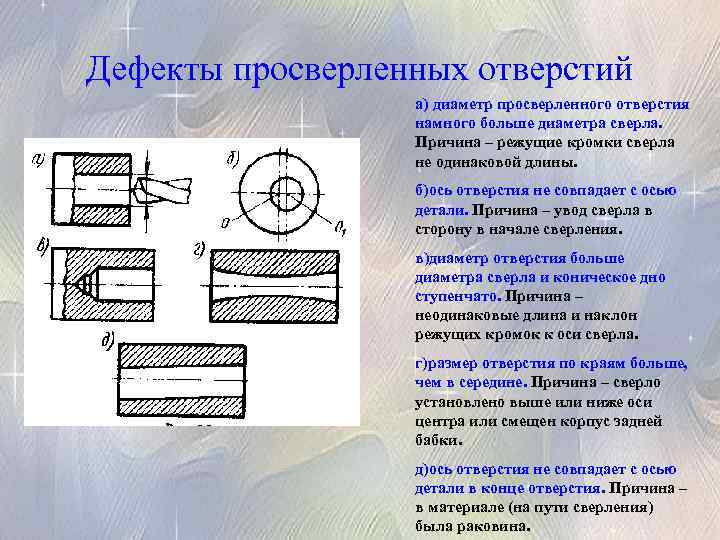

Дефекты просверленных отверстий а) диаметр просверленного отверстия намного больше диаметра сверла. Причина – режущие кромки сверла не одинаковой длины. б)ось отверстия не совпадает с осью детали. Причина – увод сверла в сторону в начале сверления. в)диаметр отверстия больше диаметра сверла и коническое дно ступенчато. Причина – неодинаковые длина и наклон режущих кромок к оси сверла. г)размер отверстия по краям больше, чем в середине. Причина – сверло установлено выше или ниже оси центра или смещен корпус задней бабки. д)ось отверстия не совпадает с осью детали в конце отверстия. Причина – в материале (на пути сверления) была раковина.

Контроль отверстий Измерительной линейкой Штангенглубиномером Штангенциркулем Калибр-пробкой Шаблоном
