Тема урока Решение задач по топографическому плану практическая

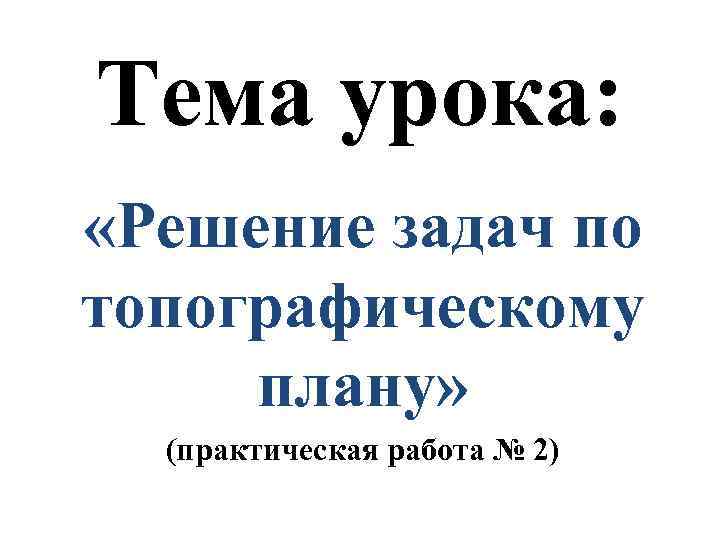

Тема урока: «Решение задач по топографическому плану» (практическая работа № 2)

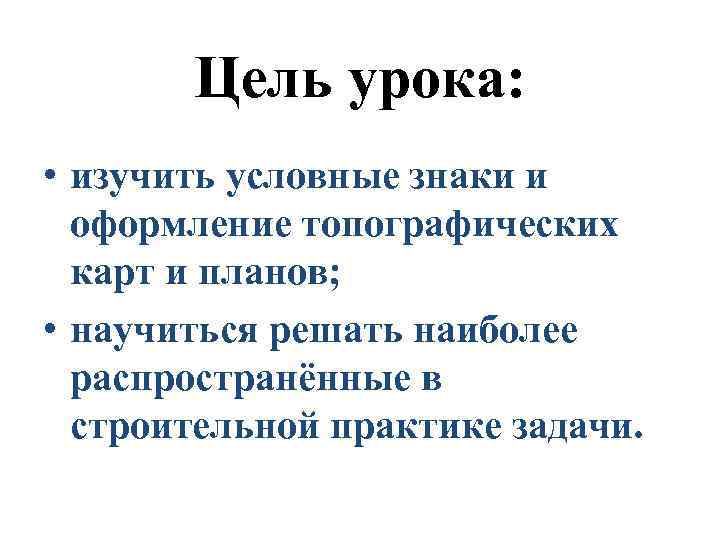

Цель урока: • изучить условные знаки и оформление топографических карт и планов; • научиться решать наиболее распространённые в строительной практике задачи.

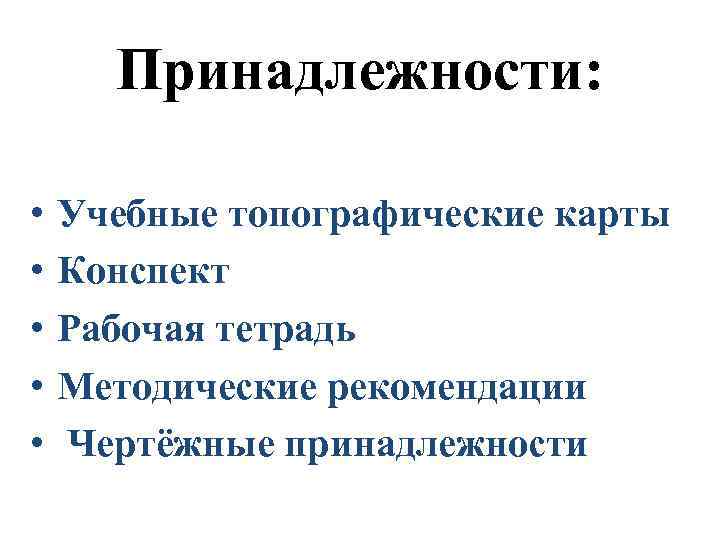

Принадлежности: • • • Учебные топографические карты Конспект Рабочая тетрадь Методические рекомендации Чертёжные принадлежности

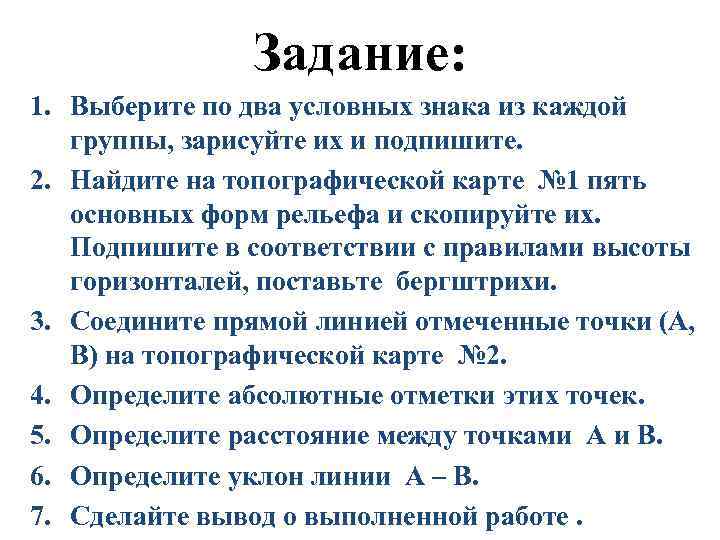

Задание: 1. Выберите по два условных знака из каждой группы, зарисуйте их и подпишите. 2. Найдите на топографической карте № 1 пять основных форм рельефа и скопируйте их. Подпишите в соответствии с правилами высоты горизонталей, поставьте бергштрихи. 3. Соедините прямой линией отмеченные точки (А, В) на топографической карте № 2. 4. Определите абсолютные отметки этих точек. 5. Определите расстояние между точками А и В. 6. Определите уклон линии А – В. 7. Сделайте вывод о выполненной работе.

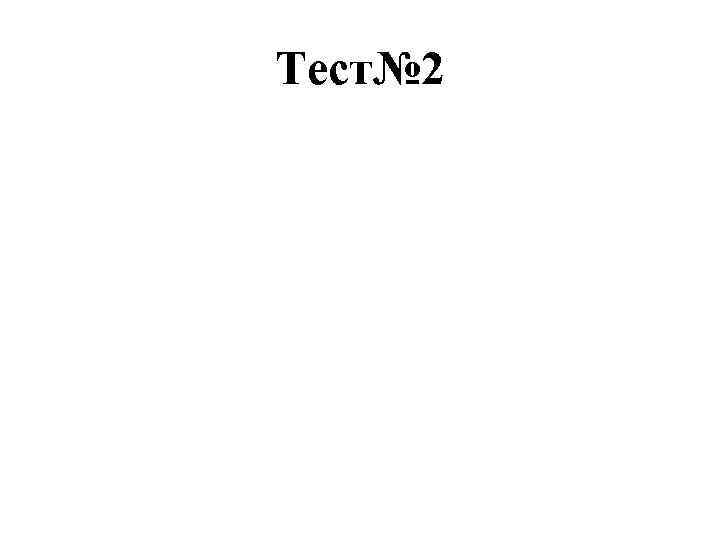

Тест№ 2

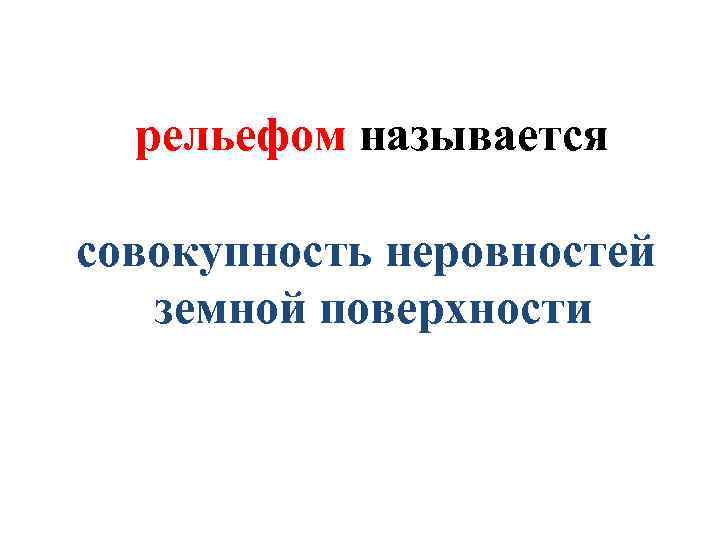

рельефом называется совокупность неровностей земной поверхности

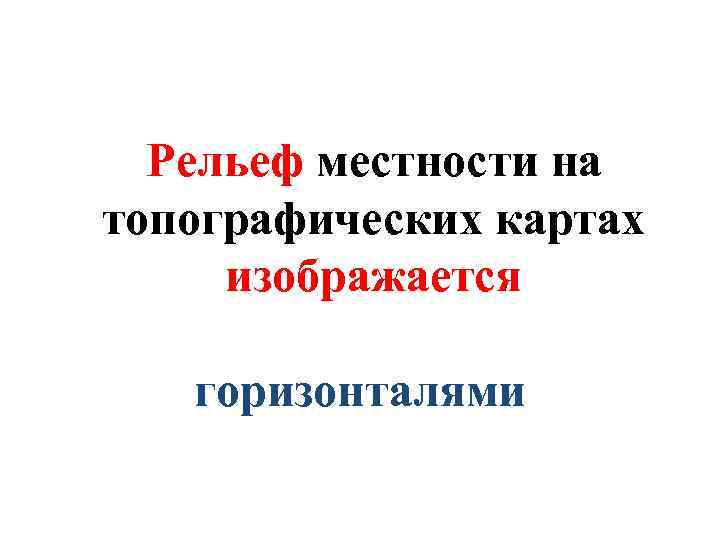

Рельеф местности на топографических картах изображается горизонталями

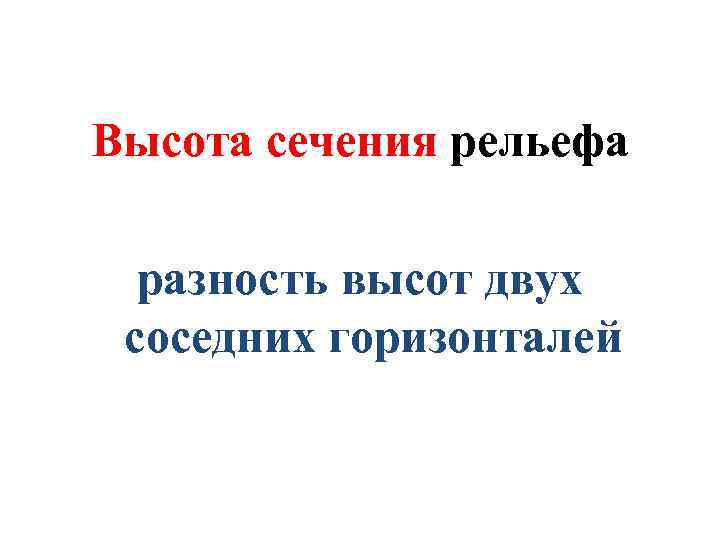

Высота сечения рельефа разность высот двух соседних горизонталей

Заложение расстояние между двумя смежными горизонталями

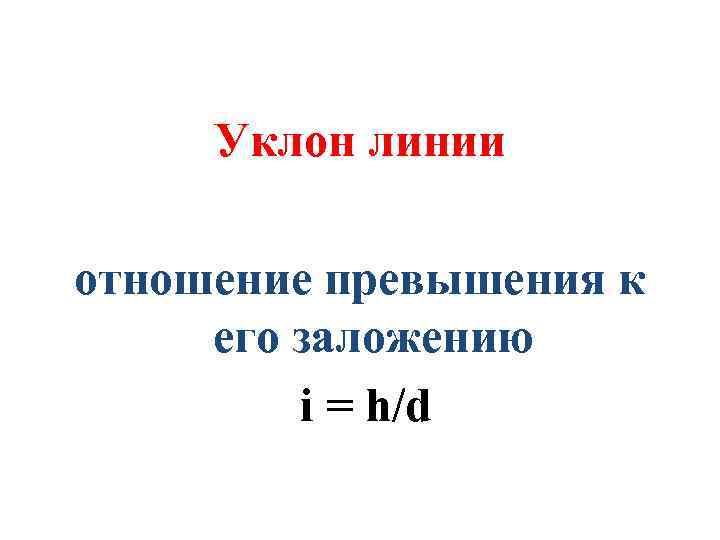

Уклон линии отношение превышения к его заложению i = h/d

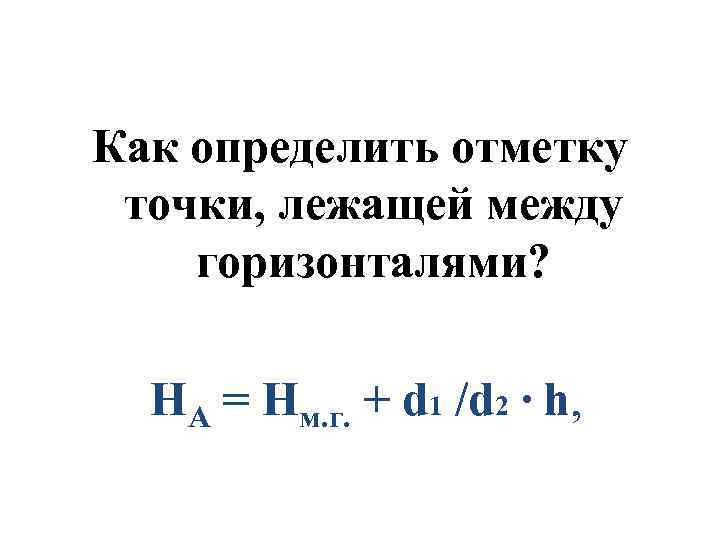

Как определить отметку точки, лежащей между горизонталями? НА = Нм. г. + d 1 /d 2 ∙ h,

Домашнее задание: 1. Повторить условные знаки и способы их изображения. 2. Ответить на вопросы в рабочей тетради. 3. Выполнить работу в соответствии с заданием. 4. Сделать вывод о выполненной работе. 5. Оформить практическую работу в тетради.
