ТЕМА УРОКА Опиливание металла Нижний Новгород 2007

ТЕМА УРОКА: Опиливание металла Нижний Новгород 2007

Опиливанием называется операция по обработке металлов и других материалов снятием небольшого слоя напильниками вручную или на опиловочных станках. Назначение опиливания: 1. придать деталям требуемую форму и размеры; 2. производить пригонку детали друг к другу; 3. подготовить кромки детали под сварку и другие работы. Припуск на опиливание от 0, 5 до 0, 25 мм Точность опиливания 0, 2… 0, 05 мм(в отдельных случаях до 0, 001 мм)

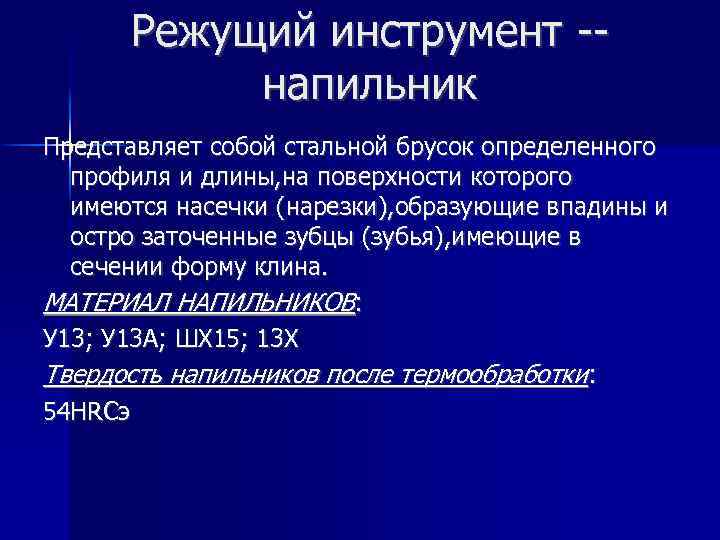

Режущий инструмент -напильник Представляет собой стальной брусок определенного профиля и длины, на поверхности которого имеются насечки (нарезки), образующие впадины и остро заточенные зубцы (зубья), имеющие в сечении форму клина. МАТЕРИАЛ НАПИЛЬНИКОВ: У 13; У 13 А; ШХ 15; 13 Х Твердость напильников после термообработки: 54 HRCэ

Устройство напильника

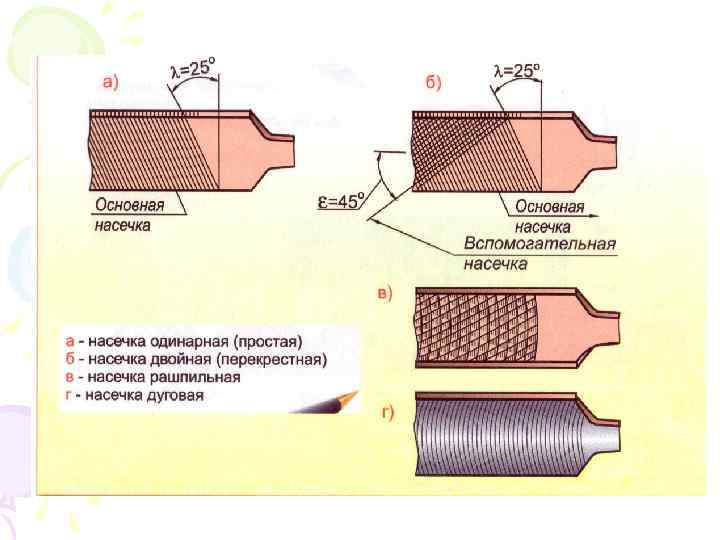

Виды насечек напильника 1. Рашпильная-применяют для обработки очень мягких металлов и неметаллических материалов –кожи , резины и др. 2. Двойная –применяют для опиливания стали , чугуна и других твердых материалов с большим сопротивлением резанию. 3. Одинарная –могут снимать широкую стружку , равную длине всей насечки. Их применяют при опиливании мягких металлов и сплавов ( латуни , цинка, баббита, свинца, алюминия, бронзы и т. п. 1

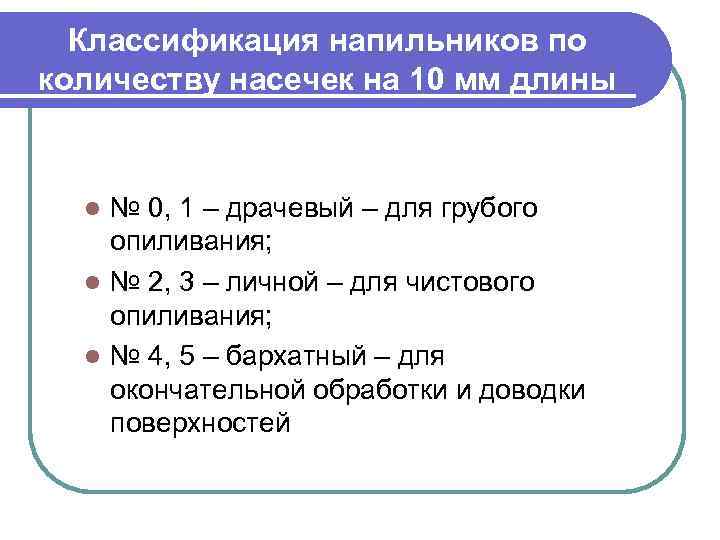

Классификация напильников по количеству насечек на 10 мм длины № 0, 1 – драчевый – для грубого опиливания; № 2, 3 – личной – для чистового опиливания; № 4, 5 – бархатный – для окончательной обработки и доводки поверхностей

Классификация напильников по форме поперечного сечения Плоские; Плоские остроносые; Квадратные; Круглые; Полукруглые; Ромбические; Ножовочные; Треугольные

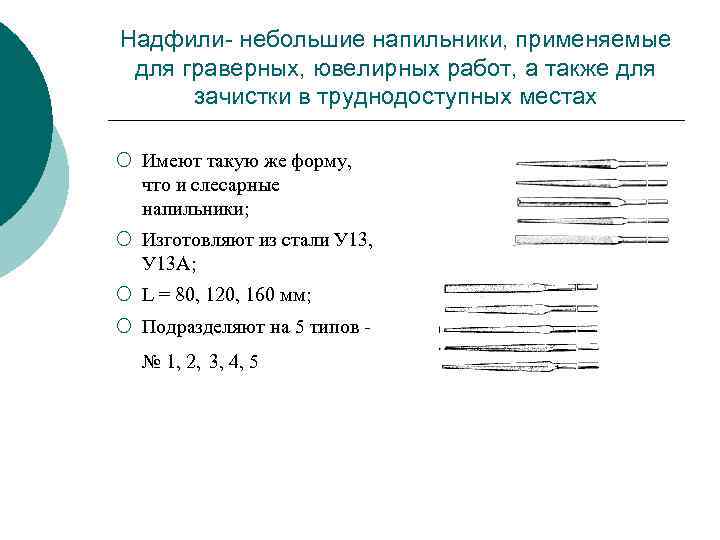

Надфили- небольшие напильники, применяемые для граверных, ювелирных работ, а также для зачистки в труднодоступных местах Имеют такую же форму, что и слесарные напильники; Изготовляют из стали У 13, У 13 А; L = 80, 120, 160 мм; Подразделяют на 5 типов № 1, 2, 3, 4, 5

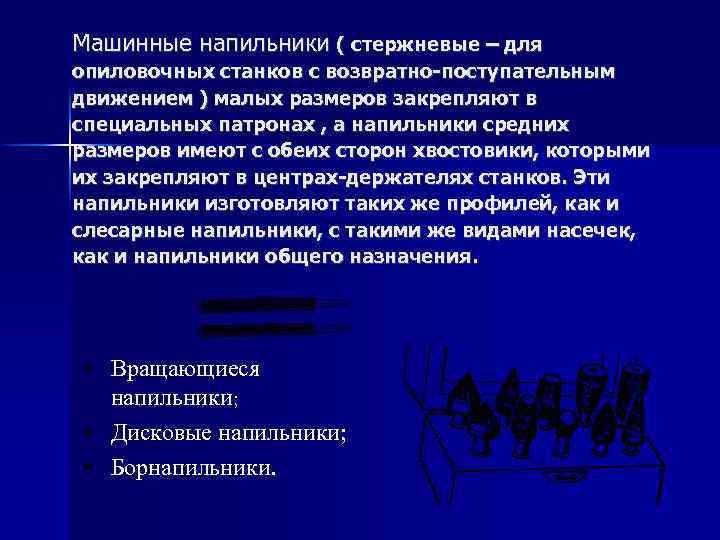

Машинные напильники ( стержневые – для опиловочных станков с возвратно-поступательным движением ) малых размеров закрепляют в специальных патронах , а напильники средних размеров имеют с обеих сторон хвостовики, которыми их закрепляют в центрах-держателях станков. Эти напильники изготовляют таких же профилей, как и слесарные напильники, с такими же видами насечек, как и напильники общего назначения. • Вращающиеся напильники; • Дисковые напильники; • Борнапильники.

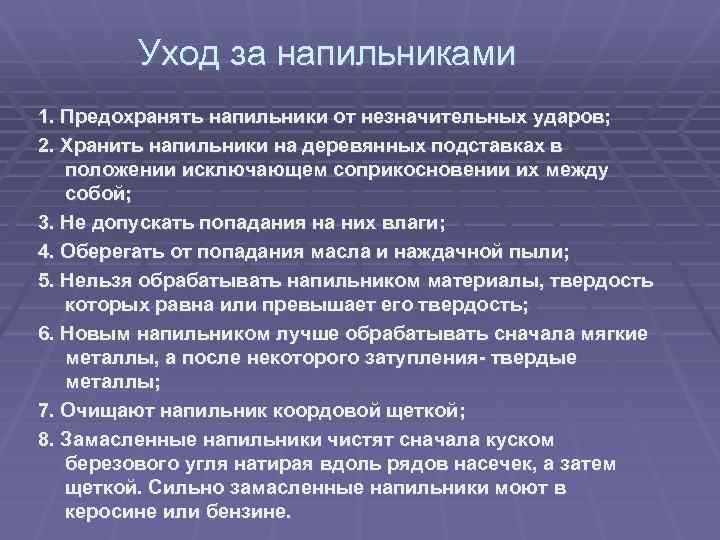

Уход за напильниками 1. Предохранять напильники от незначительных ударов; 2. Хранить напильники на деревянных подставках в положении исключающем соприкосновении их между собой; 3. Не допускать попадания на них влаги; 4. Оберегать от попадания масла и наждачной пыли; 5. Нельзя обрабатывать напильником материалы, твердость которых равна или превышает его твердость; 6. Новым напильником лучше обрабатывать сначала мягкие металлы, а после некоторого затупления- твердые металлы; 7. Очищают напильник коордовой щеткой; 8. Замасленные напильники чистят сначала куском березового угля натирая вдоль рядов насечек, а затем щеткой. Сильно замасленные напильники моют в керосине или бензине.

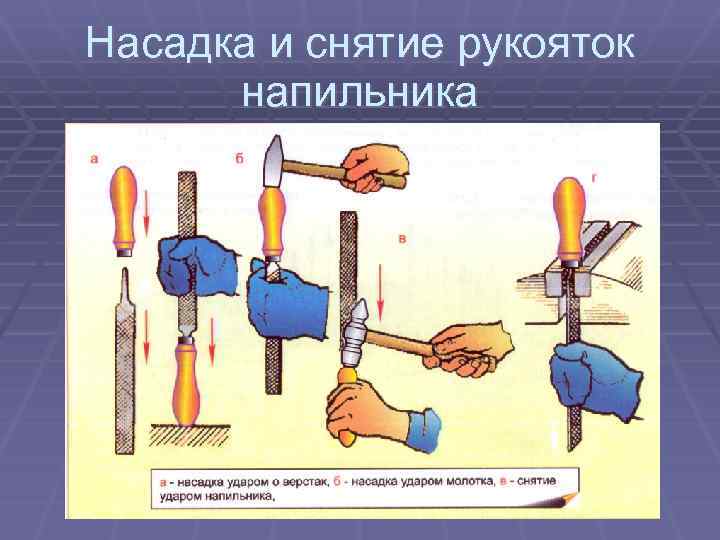

Насадка и снятие рукояток напильника
