>Тема урока: «Генератор переменного тока. Трансформатор» Тема урока: «Генератор переменного тока. Трансформатор»

> Из истории … В 1891 году. Никола Теслазапатентовал Из истории … В 1891 году. Никола Теслазапатентовал «высокочастотный» генератор переменного тока Трансформа ор т Те сла — устройство, изобретённое Николой Теслой и носящее его имя. Прибор был заявлен патентом 22 сентября 1896 года , как «Аппарат для производства электрических токов высокой частоты и потенциала» . Никола Тесла

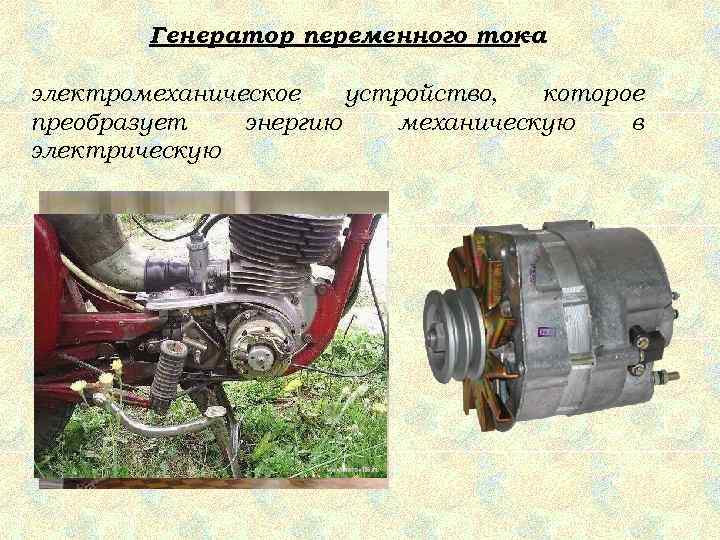

> Генератор переменного тока – электромеханическое Генератор переменного тока – электромеханическое устройство, которое преобразует энергию механическую в электрическую

>Схема устройства генератора: 1 — неподвижный якорь, 2 — Схема устройства генератора: 1 — неподвижный якорь, 2 — вращающийся индуктор, 3— контактные кольца, 4— скользящие по ним щетки

>Трансформатор 30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, Трансформатор 30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора.

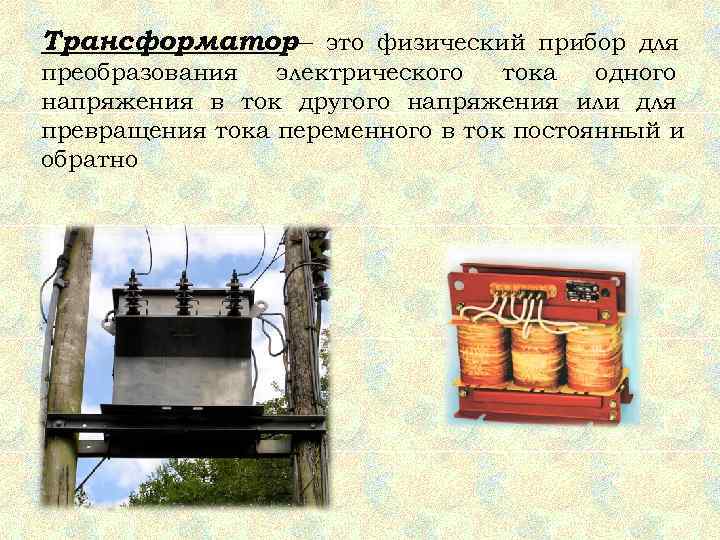

>Трансформатор это физический прибор для — преобразования электрического тока Трансформатор это физический прибор для — преобразования электрического тока одного напряжения в ток другого напряжения или для превращения тока переменного в ток постоянный и обратно

>Устройство трансформатора. • Две катушки с разными числами витков Устройство трансформатора. • Две катушки с разными числами витков одеты в стальной сердечник • Катушка, подключенная к источнику – первичная катушка. ( N 1, U 1, I 1 ) • Катушка, подключенная к потребителю – вторичная катушка. ( N 2, U 2, I 2 ) N-число витков. U-напряжение. I-сила тока

>Коэффициент трансформации Вывод: 1) K<1, если N 2>N 1 или U 2>U 1 – Коэффициент трансформации Вывод: 1) K<1, если N 2>N 1 или U 2>U 1 – повышает U 2) K>1 если N 2

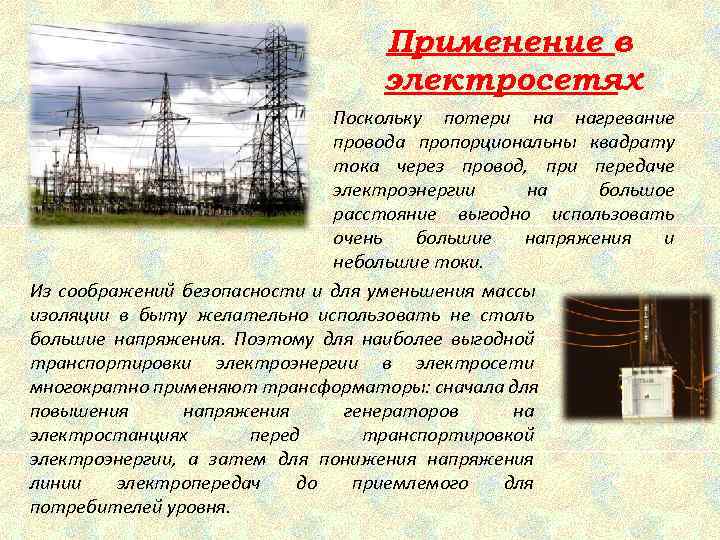

> Применение в Применение в электросетях Поскольку потери на нагревание провода пропорциональны квадрату тока через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сначала для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.
