Тема урока: Чертеж болтового соединения мы должны выяснить порядок построения чертежа болтового соединения и выполнить его Цель урока: Автор: Брындюк В. В.

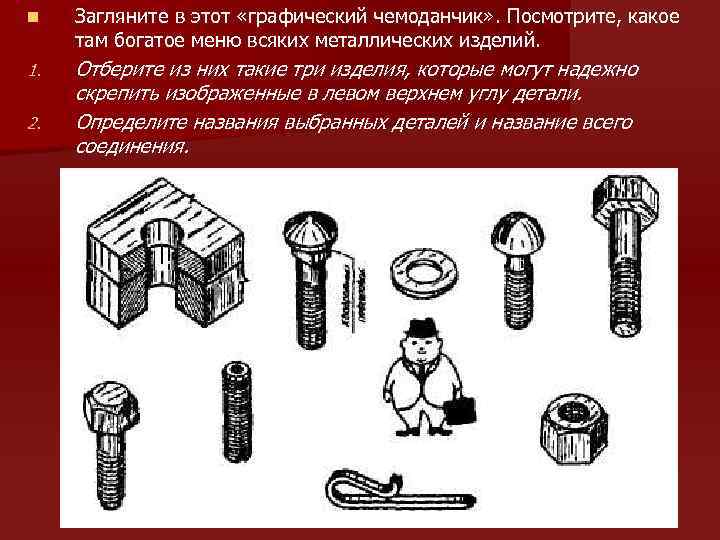

n Загляните в этот «графический чемоданчик» . Посмотрите, какое там богатое меню всяких металлических изделий. 1. Отберите из них такие три изделия, которые могут надежно скрепить изображенные в левом верхнем углу детали. Определите названия выбранных деталей и название всего соединения. 2.

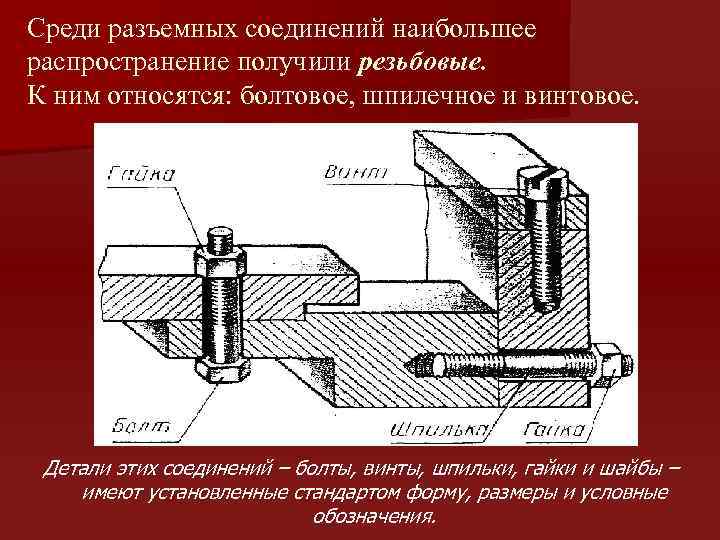

Среди разъемных соединений наибольшее распространение получили резьбовые. К ним относятся: болтовое, шпилечное и винтовое. Детали этих соединений – болты, винты, шпильки, гайки и шайбы – имеют установленные стандартом форму, размеры и условные обозначения.

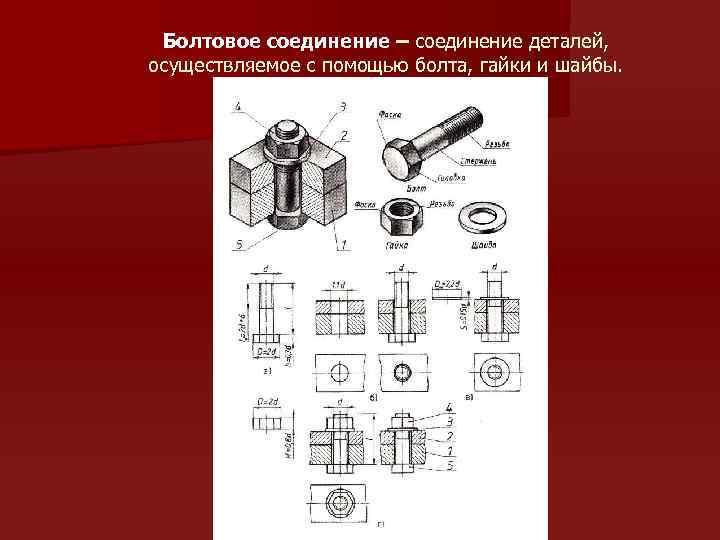

Болтовое соединение – соединение деталей, осуществляемое с помощью болта, гайки и шайбы.

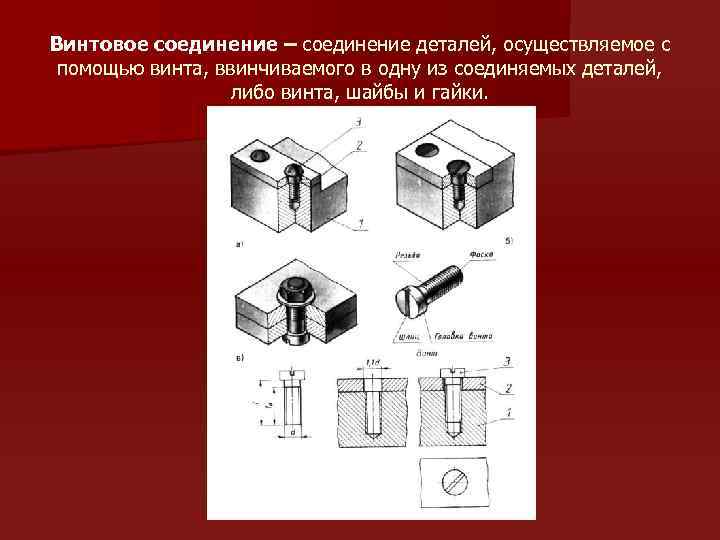

Винтовое соединение – соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.
Шпилечное соединение – соединение деталей, осуществляемое с помощью шпильки, один конец вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба, и затягивается гайка.

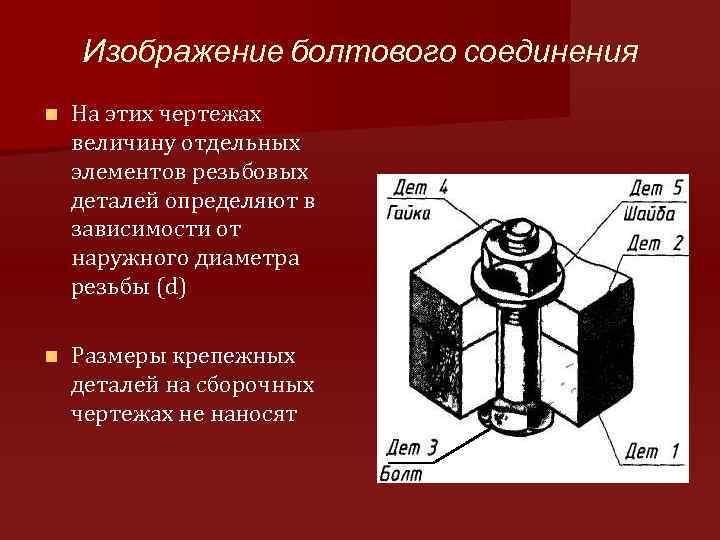

Изображение болтового соединения n На этих чертежах величину отдельных элементов резьбовых деталей определяют в зависимости от наружного диаметра резьбы (d) n Размеры крепежных деталей на сборочных чертежах не наносят
Рассмотрим фронтальный разрез и вид сверху болтового соединения n n В деталях, которые нужно соединить просверливают отверстия немного большего диаметра, чем диаметр болта. Фаски на шестигранных и квадратных головках болтов и гаек, а также на стержне не изображают. Не показывают зазор между стержнем болта и отверстием в соединяемых деталях. Болты, гайки и шайбы в сборочном чертеже показывают нерассеченными, если секущая плоскость направлена вдоль их оси.

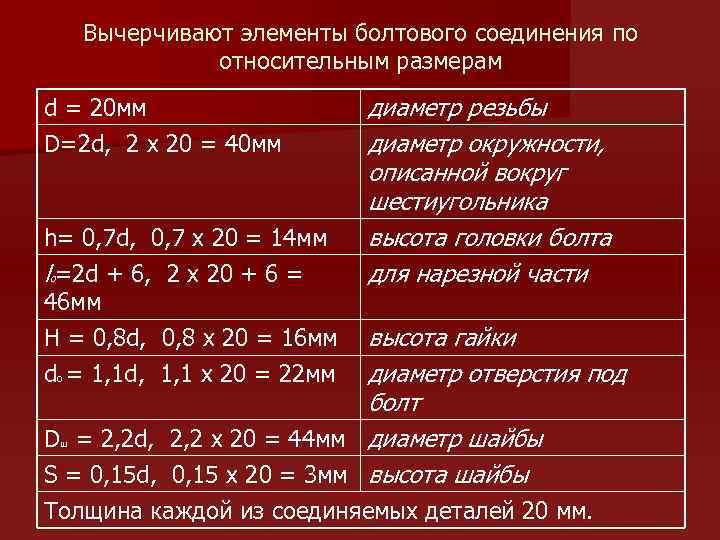

Вычерчивают элементы болтового соединения по относительным размерам d = 20 мм D=2 d, 2 x 20 = 40 мм h= 0, 7 d, 0, 7 x 20 = 14 мм lо=2 d + 6, 2 x 20 + 6 = 46 мм H = 0, 8 d, 0, 8 x 20 = 16 мм dо = 1, 1 d, 1, 1 x 20 = 22 мм диаметр резьбы диаметр окружности, описанной вокруг шестиугольника высота головки болта для нарезной части высота гайки диаметр отверстия под болт диаметр шайбы высота шайбы Dш = 2, 2 d, 2, 2 x 20 = 44 мм S = 0, 15 d, 0, 15 x 20 = 3 мм Толщина каждой из соединяемых деталей 20 мм.

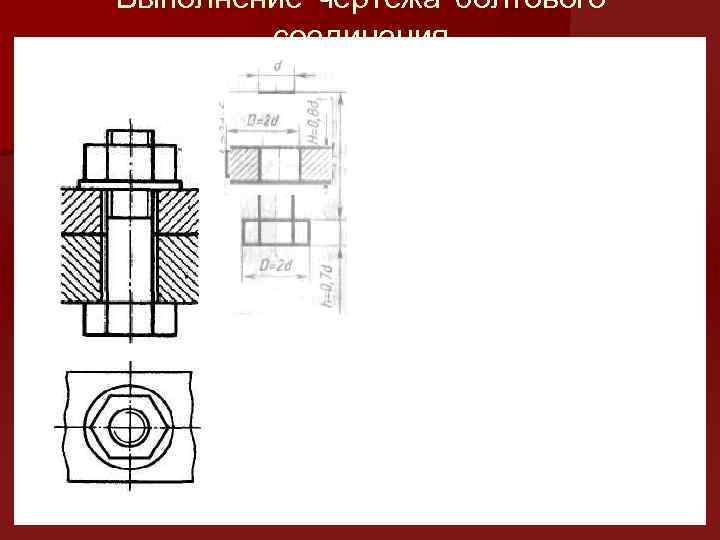

Выполнение чертежа болтового соединения

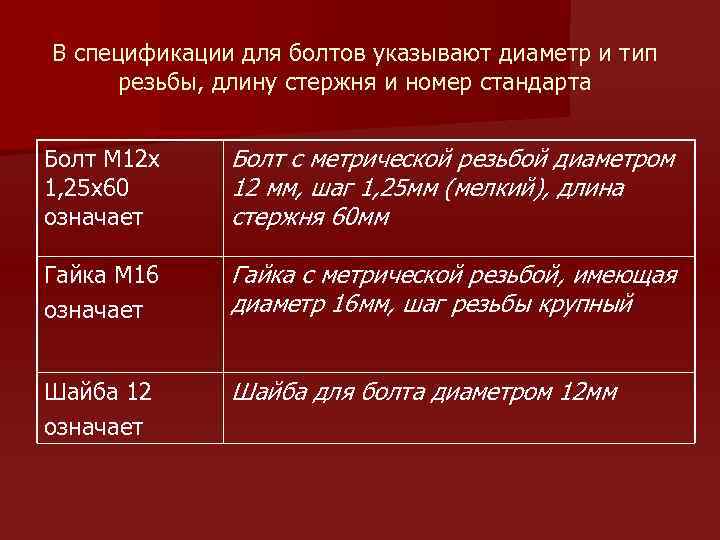

В спецификации для болтов указывают диаметр и тип резьбы, длину стержня и номер стандарта Болт М 12 x 1, 25 x 60 означает Болт с метрической резьбой диаметром 12 мм, шаг 1, 25 мм (мелкий), длина стержня 60 мм Гайка М 16 означает Гайка с метрической резьбой, имеющая диаметр 16 мм, шаг резьбы крупный Шайба 12 означает Шайба для болта диаметром 12 мм

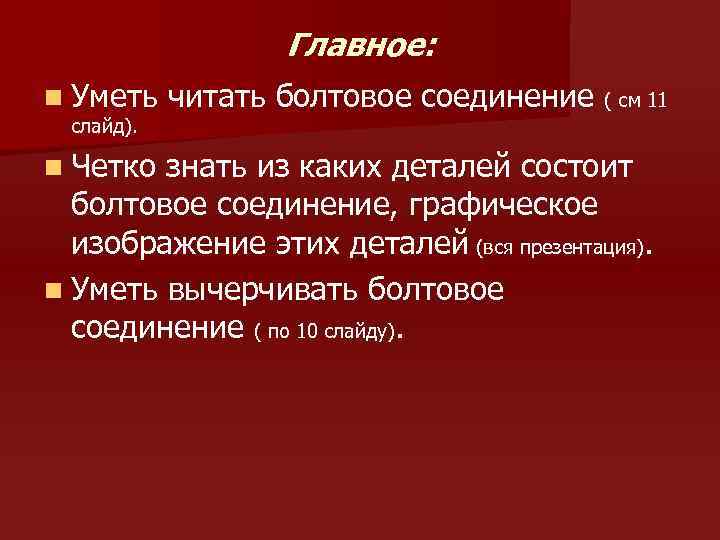

Главное: n Уметь слайд). n Четко читать болтовое соединение ( см 11 знать из каких деталей состоит болтовое соединение, графическое изображение этих деталей (вся презентация). n Уметь вычерчивать болтовое соединение ( по 10 слайду).
Домашнее задание: 1. § 12. 3 - знать главное из учебника. 2. Начертить чертеж болтового соединения в рабочей тетради, вертикально, на отдельном листе (по размерам 9 слайда, т. е d=20 и примеру 10 слайда).
