ТЕМА: ТКАЦКИЕ ПЕРЕПЛЕТЕНИЯ ТЕМА: ТКАЦКИЕ ПЕРЕПЛЕТЕНИЯ

Простые переплетения 1 - полотняное; 2 - саржевое (1/2); 3 - сатиновое (5/2); 4 Простые переплетения 1 - полотняное; 2 - саржевое (1/2); 3 - сатиновое (5/2); 4 - атласное (5/3)

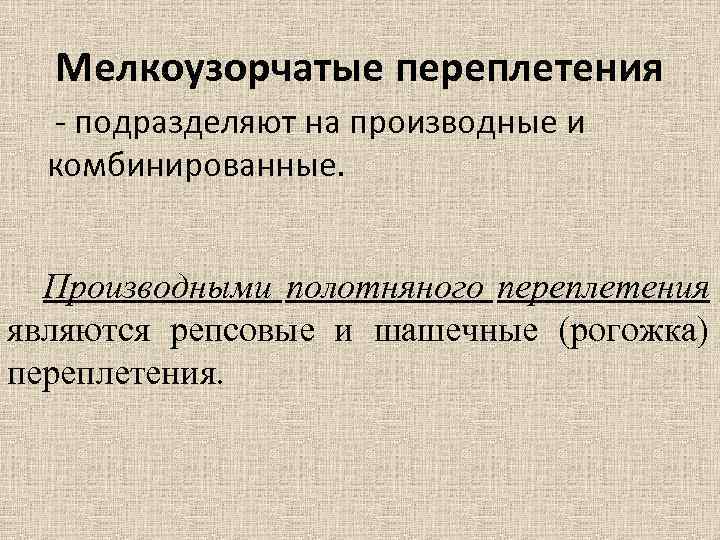

Мелкоузорчатые переплетения - подразделяют на производные и комбинированные. Производными полотняного переплетения являются репсовые и Мелкоузорчатые переплетения - подразделяют на производные и комбинированные. Производными полотняного переплетения являются репсовые и шашечные (рогожка) переплетения.

Рис. 2. Производные полотняного переплетения: 1 - основной репс; 2 - уточный репс; 3 Рис. 2. Производные полотняного переплетения: 1 - основной репс; 2 - уточный репс; 3 - виды шашечного переплетения (рогожка)

Рис. 3. Производные саржевого переплетения: 1 - равносторонняя; 2 - усиленная основная; 3 -усиленная Рис. 3. Производные саржевого переплетения: 1 - равносторонняя; 2 - усиленная основная; 3 -усиленная уточная; 4 -сложная

Рис. 4. Производные саржевого переплетения: 1 - ломаная саржа; 2 -зигзагообразная саржа; 3 -обратная Рис. 4. Производные саржевого переплетения: 1 - ломаная саржа; 2 -зигзагообразная саржа; 3 -обратная саржа

Рис. 5. Производные атласного переплетения: 1 - усиленный сатин (8/3); 2 - усиленный атлас Рис. 5. Производные атласного переплетения: 1 - усиленный сатин (8/3); 2 - усиленный атлас (8/3)

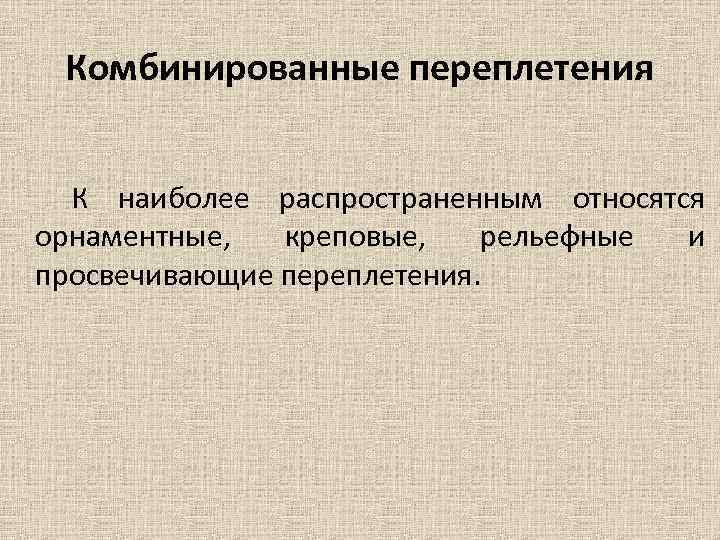

Комбинированные переплетения К наиболее распространенным относятся орнаментные, креповые, рельефные и просвечивающие переплетения. Комбинированные переплетения К наиболее распространенным относятся орнаментные, креповые, рельефные и просвечивающие переплетения.

Рис. 6. Комбинированные мелкоузорчатые переплетения: 1 - в продольную полоску; 2, 3 - креповые Рис. 6. Комбинированные мелкоузорчатые переплетения: 1 - в продольную полоску; 2, 3 - креповые

Рис. 7. Комбинированные переплетения: 1 - вафельное; 2, 3 -диагоналевые Рис. 7. Комбинированные переплетения: 1 - вафельное; 2, 3 -диагоналевые

Сложные переплетения. В зависимости от особенностей получения сложные переплетения можно подразделить на полутора- и Сложные переплетения. В зависимости от особенностей получения сложные переплетения можно подразделить на полутора- и двухслойное, пике, ворсовое, петельное, перевивочное.

Рис. 8. Схема поперечного разреза ткани: а - полутораслойного переплетения: 1 - лицевой уток; Рис. 8. Схема поперечного разреза ткани: а - полутораслойного переплетения: 1 - лицевой уток; 2 - основа; 3 - подкладочный уток; б - четырехниточного двухслойного переплетения: 1 -лицевая основа; 2 - подкладочная основа; 3 лицевой уток; 4 - подкладочный и перевязочный уток; в пятиниточного двухслойного переплетения: 1 -лицевая основа; 2 подкладочная основа; 3 - лицевой уток; 4 - подкладочный уток; 5 перевязочный уток

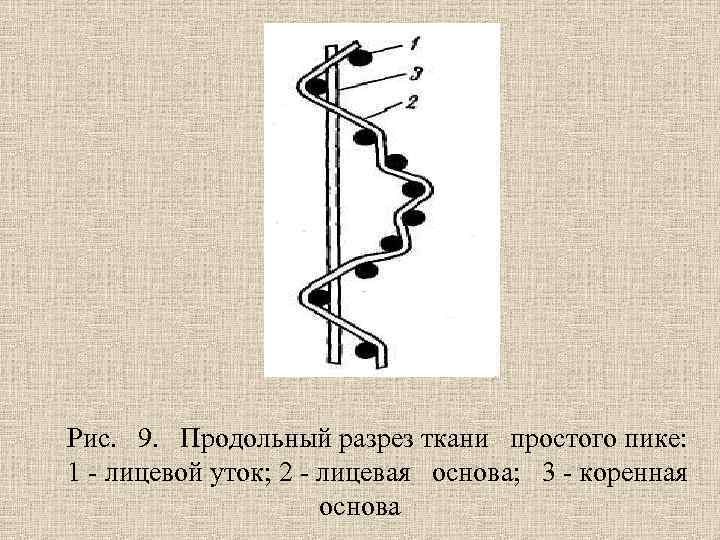

Рис. 9. Продольный разрез ткани простого пике: 1 - лицевой уток; 2 - лицевая Рис. 9. Продольный разрез ткани простого пике: 1 - лицевой уток; 2 - лицевая основа; 3 - коренная основа

Рис. 10. Уточно-ворсовое переплетение Рис. 10. Уточно-ворсовое переплетение

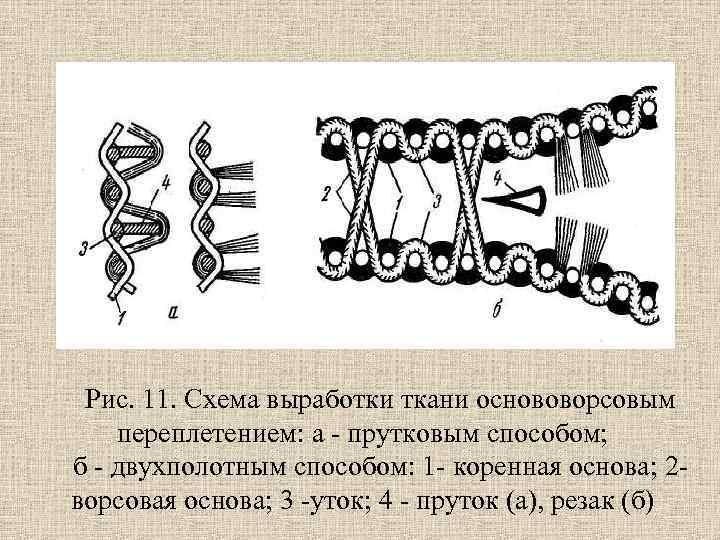

Рис. 11. Схема выработки ткани основоворсовым переплетением: а - прутковым способом; б - двухполотным Рис. 11. Схема выработки ткани основоворсовым переплетением: а - прутковым способом; б - двухполотным способом: 1 - коренная основа; 2 ворсовая основа; 3 -уток; 4 - пруток (а), резак (б)

Рис. 12. Переплетения: 1 - петельное (махровое); 2 - перевивочное Рис. 12. Переплетения: 1 - петельное (махровое); 2 - перевивочное

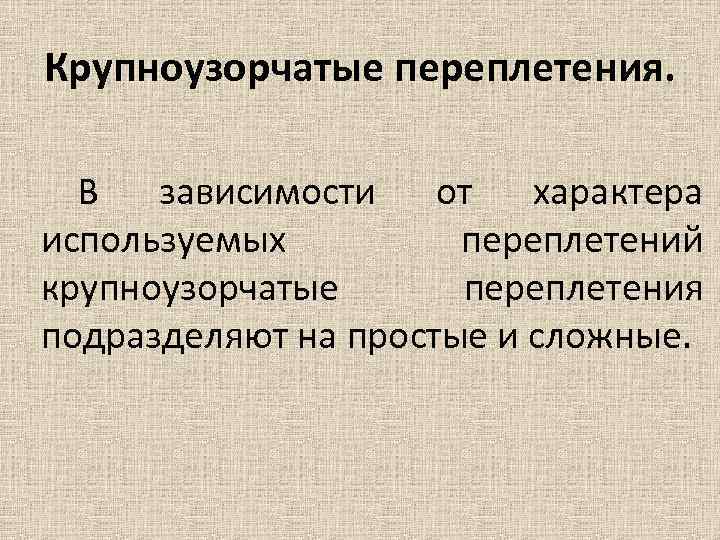

Крупноузорчатые переплетения. В зависимости от характера используемых переплетений крупноузорчатые переплетения подразделяют на простые и Крупноузорчатые переплетения. В зависимости от характера используемых переплетений крупноузорчатые переплетения подразделяют на простые и сложные.
