ТЕМА Тактико-технічні характеристики та склад регенеративних дихальних апаратів

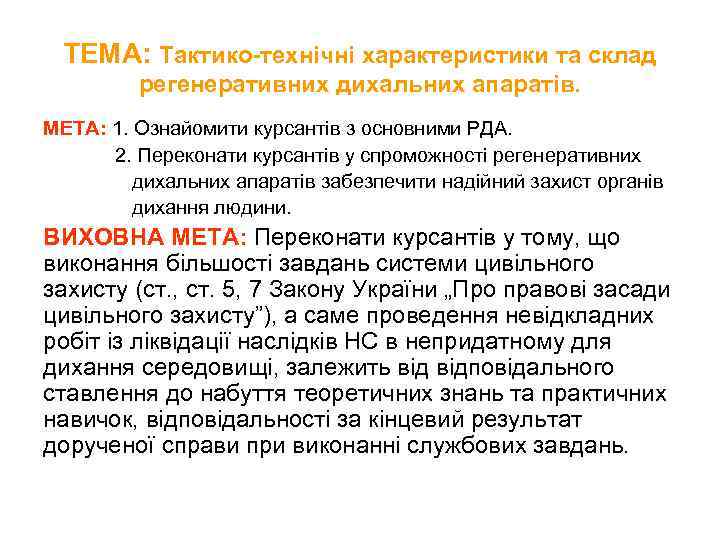

ТЕМА: Тактико-технічні характеристики та склад регенеративних дихальних апаратів. МЕТА: 1. Ознайомити курсантів з основними РДА. 2. Переконати курсантів у спроможності регенеративних дихальних апаратів забезпечити надійний захист органів дихання людини. ВИХОВНА МЕТА: Переконати курсантів у тому, що виконання більшості завдань системи цивільного захисту (ст. , ст. 5, 7 Закону України „Про правові засади цивільного захисту”), а саме проведення невідкладних робіт із ліквідації наслідків НС в непридатному для дихання середовищі, залежить відповідального ставлення до набуття теоретичних знань та практичних навичок, відповідальності за кінцевий результат дорученої справи при виконанні службових завдань.

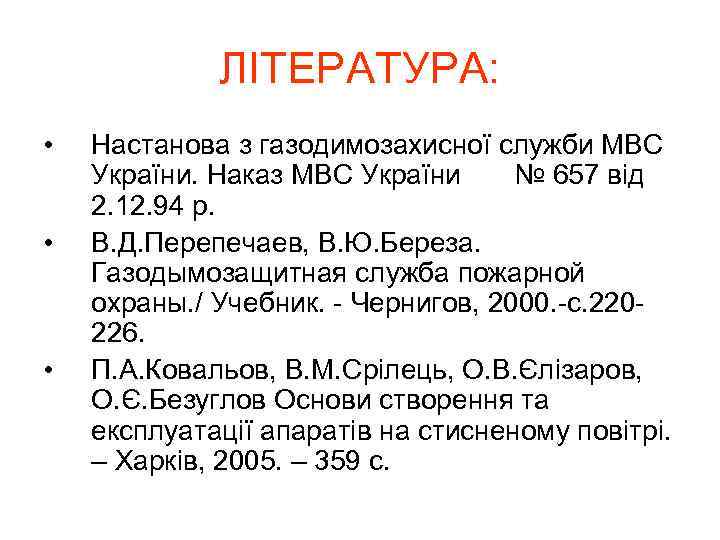

ЛІТЕРАТУРА: • • • Настанова з газодимозахисної служби МВС України. Наказ МВС України № 657 від 2. 12. 94 р. В. Д. Перепечаев, В. Ю. Береза. Газодымозащитная служба пожарной охраны. / Учебник. - Чернигов, 2000. -с. 220226. П. А. Ковальов, В. М. Срілець, О. В. Єлізаров, О. Є. Безуглов Основи створення та експлуатації апаратів на стисненому повітрі. – Харків, 2005. – 359 с.

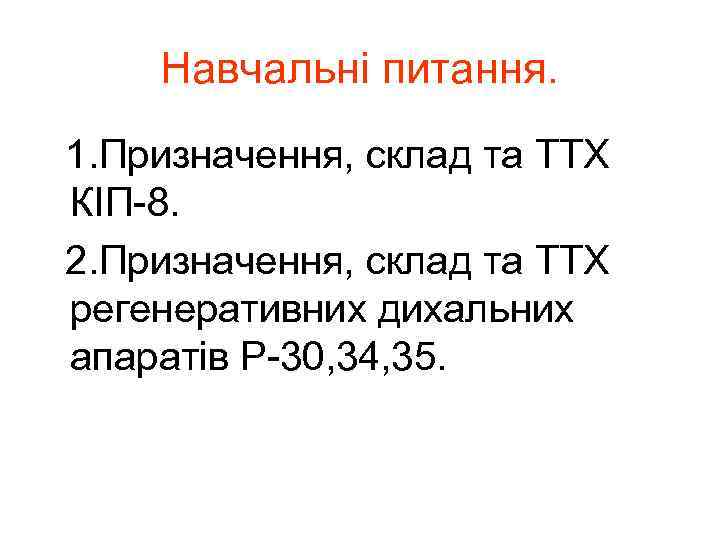

Навчальні питання. 1. Призначення, склад та ТТХ КІП-8. 2. Призначення, склад та ТТХ регенеративних дихальних апаратів Р-30, 34, 35.

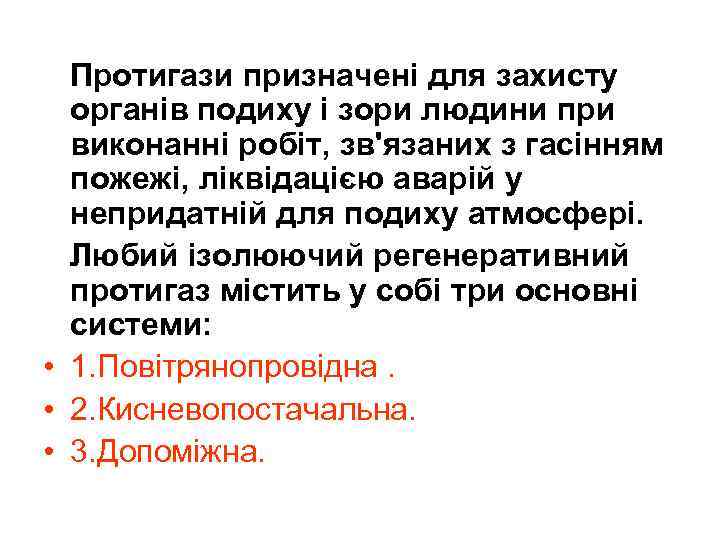

Протигази призначені для захисту органів подиху і зори людини при виконанні робіт, зв'язаних з гасінням пожежі, ліквідацією аварій у непридатній для подиху атмосфері. Любий ізолюючий регенеративний протигаз містить у собі три основні системи: • 1. Повітрянопровідна. • 2. Кисневопостачальна. • 3. Допоміжна.

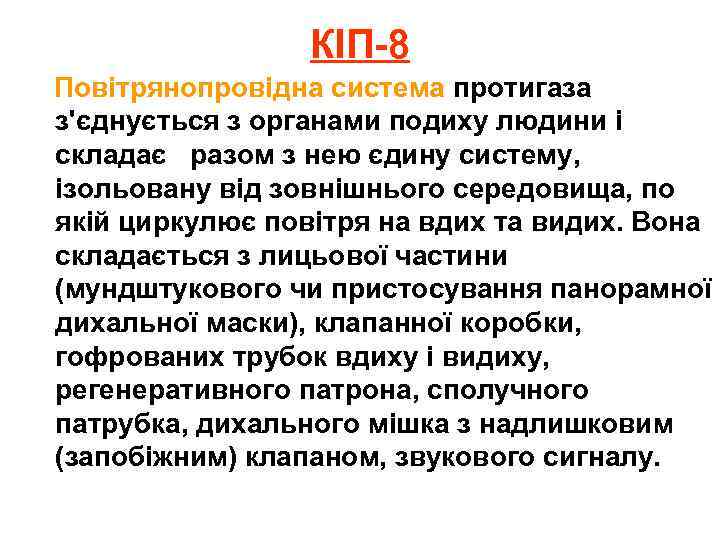

КІП-8 Повітрянопровідна система протигаза з'єднується з органами подиху людини і складає разом з нею єдину систему, ізольовану від зовнішнього середовища, по якій циркулює повітря на вдих та видих. Вона складається з лицьової частини (мундштукового чи пристосування панорамної дихальної маски), клапанної коробки, гофрованих трубок вдиху і видиху, регенеративного патрона, сполучного патрубка, дихального мішка з надлишковим (запобіжним) клапаном, звукового сигналу.

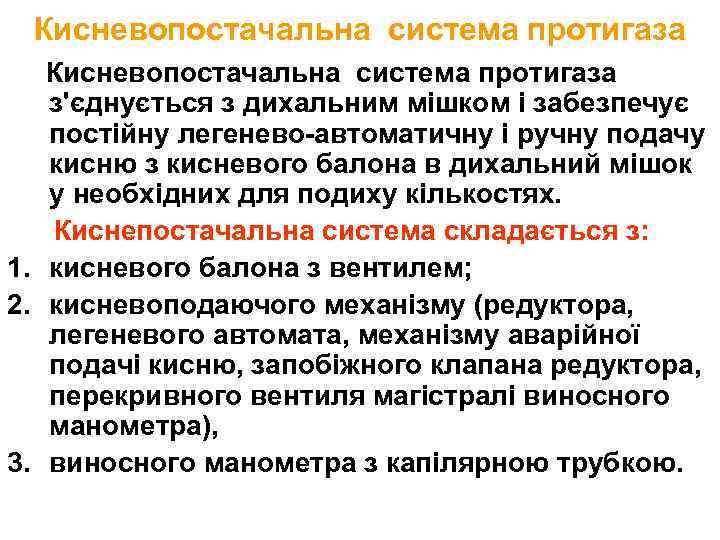

Кисневопостачальна система протигаза з'єднується з дихальним мішком і забезпечує постійну легенево-автоматичну і ручну подачу кисню з кисневого балона в дихальний мішок у необхідних для подиху кількостях. Киснепостачальна система складається з: 1. кисневого балона з вентилем; 2. кисневоподаючого механізму (редуктора, легеневого автомата, механізму аварійної подачі кисню, запобіжного клапана редуктора, перекривного вентиля магістралі виносного манометра), 3. виносного манометра з капілярною трубкою.

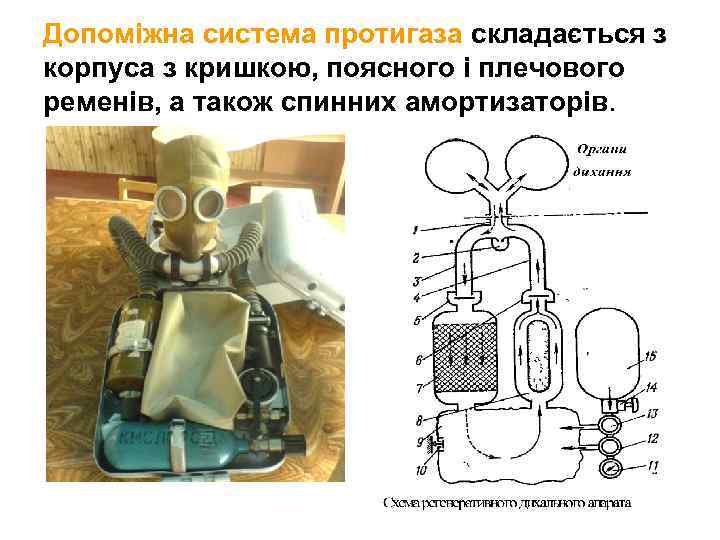

Допоміжна система протигаза складається з корпуса з кришкою, поясного і плечового ременів, а також спинних амортизаторів.

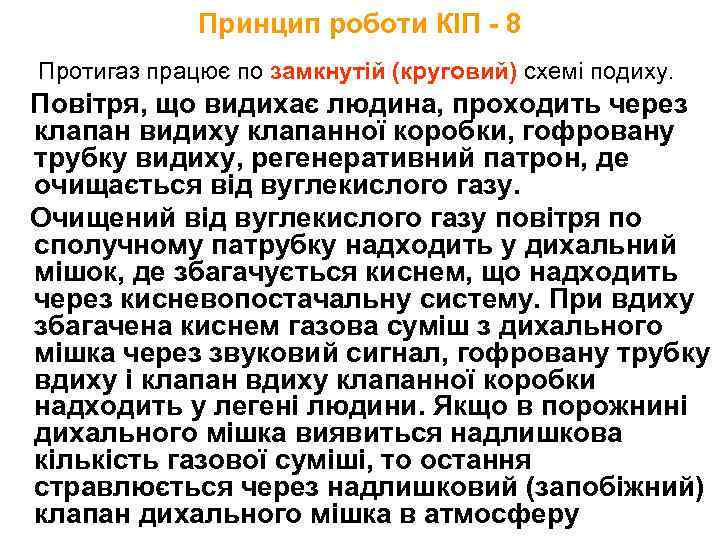

Принцип роботи КІП - 8 Протигаз працює по замкнутій (круговий) схемі подиху. Повітря, що видихає людина, проходить через клапан видиху клапанної коробки, гофровану трубку видиху, регенеративний патрон, де очищається від вуглекислого газу. Очищений від вуглекислого газу повітря по сполучному патрубку надходить у дихальний мішок, де збагачується киснем, що надходить через кисневопостачальну систему. При вдиху збагачена киснем газова суміш з дихального мішка через звуковий сигнал, гофровану трубку вдиху і клапан вдиху клапанної коробки надходить у легені людини. Якщо в порожнині дихального мішка виявиться надлишкова кількість газової суміші, то остання стравлюється через надлишковий (запобіжний) клапан дихального мішка в атмосферу

ТТХ КІП-8 Час захисної дії при роботі середньої важкості, хв. 100 Емність балона, л 1 Тиск в балоні, МПа (кгс/см) 20(200) Постійна подача кисню при тиску в балоні 200. . 30 кгс/см 2, л/хв. l, 4 0, 2 Легенево-автоматична подача кисню при тиску в балоні 200. . . 30 кгс/см 2, л/хв. Більш 40 Аварійна подача кисню при тиску в балоні 200. . . 30 кгс/см, л/хв. Більш 40 Маса хімічного поглинача вапняного ХПВ кг не менш 1, 4 Маса спорядженого протигаза, кг 10, 0 Опір відкриттю легеневого автомату при разрідженні, Па (мм вод. ст. ) 200 -350 Опір відкриванню запобіжного клапана дихального мішка при тиску, Па (мм вод. ст. ) 150 -300 (15 -30) Корисна ємність дихального мішка, л 4, 4 (20 -35)

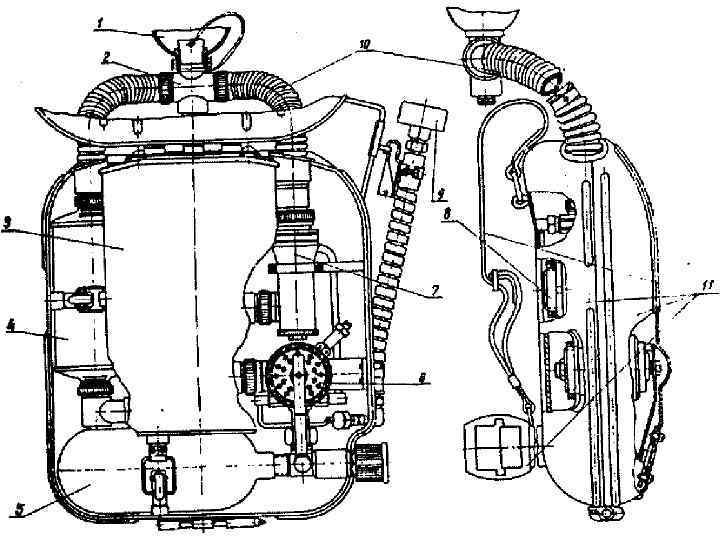

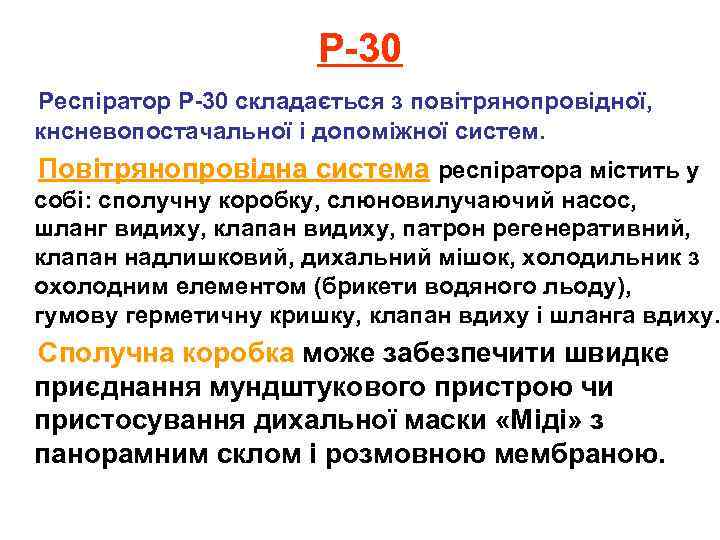

Р-30 Респіратор Р-30 складається з повітрянопровідної, кнсневопостачальної і допоміжної систем. Повітрянопровідна система респіратора містить у собі: сполучну коробку, слюновилучаючий насос, шланг видиху, клапан видиху, патрон регенеративний, клапан надлишковий, дихальний мішок, холодильник з охолодним елементом (брикети водяного льоду), гумову герметичну кришку, клапан вдиху і шланга вдиху. Сполучна коробка може забезпечити швидке приєднання мундштукового пристрою чи пристосування дихальної маски «Міді» з панорамним склом і розмовною мембраною.

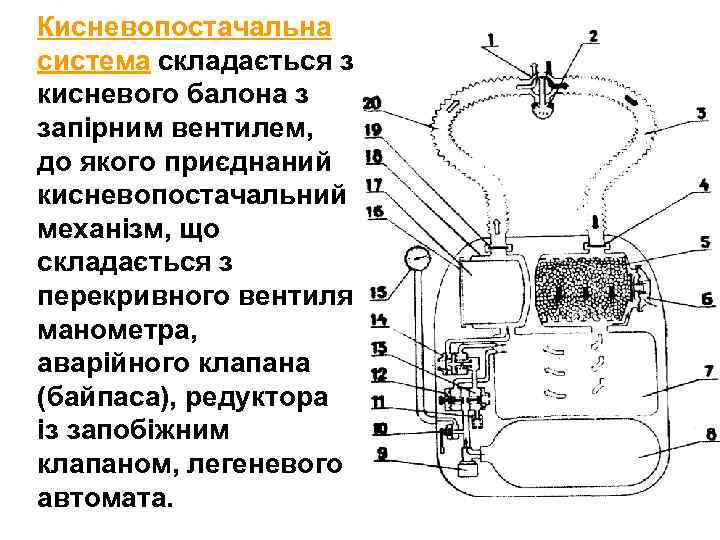

Кисневопостачальна система складається з кисневого балона з запірним вентилем, до якого приєднаний кисневопостачальний механізм, що складається з перекривного вентиля манометра, аварійного клапана (байпаса), редуктора із запобіжним клапаном, легеневого автомата.

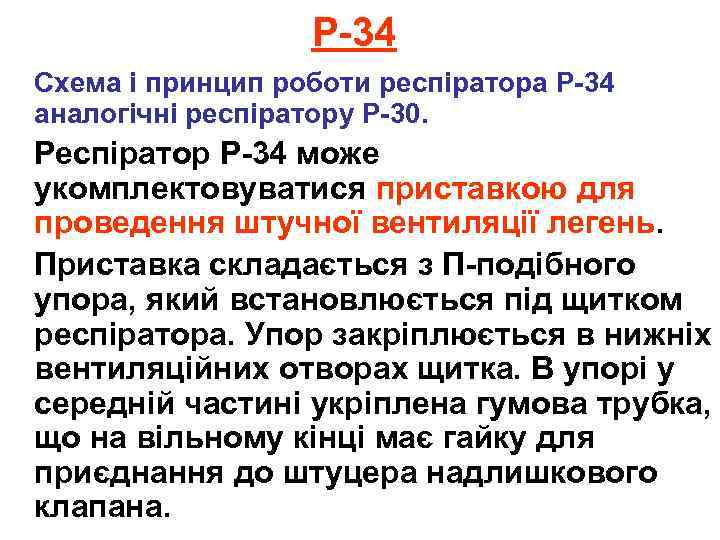

Р-34 Схема і принцип роботи респіратора Р-34 аналогічні респіратору Р-30. Респіратор Р-34 може укомплектовуватися приставкою для проведення штучної вентиляції легень. Приставка складається з П-подібного упора, який встановлюється під щитком респіратора. Упор закріплюється в нижніх вентиляційних отворах щитка. В упорі у середній частині укріплена гумова трубка, що на вільному кінці має гайку для приєднання до штуцера надлишкового клапана.

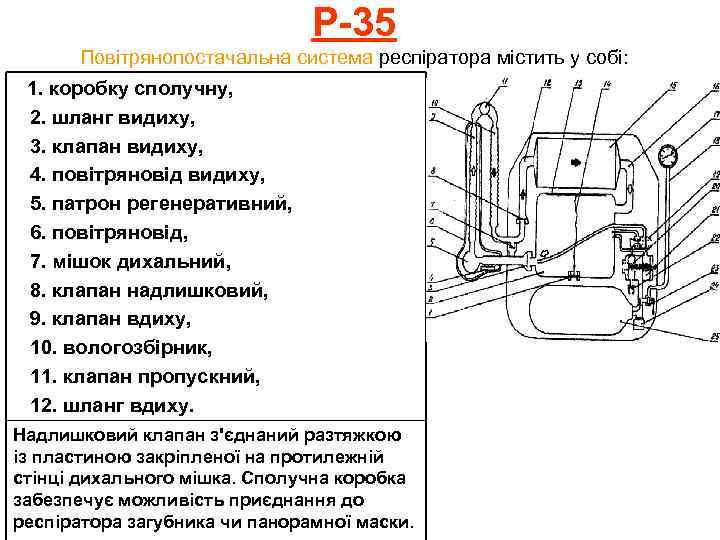

Р-35 Повітрянопостачальна система респіратора містить у собі: 1. коробку сполучну, 2. шланг видиху, 3. клапан видиху, 4. повітряновід видиху, 5. патрон регенеративний, 6. повітряновід, 7. мішок дихальний, 8. клапан надлишковий, 9. клапан вдиху, 10. вологозбірник, 11. клапан пропускний, 12. шланг вдиху. Надлишковий клапан з'єднаний разтяжкою із пластиною закріпленої на протилежній стінці дихального мішка. Сполучна коробка забезпечує можливість приєднання до респіратора загубника чи панорамної маски.

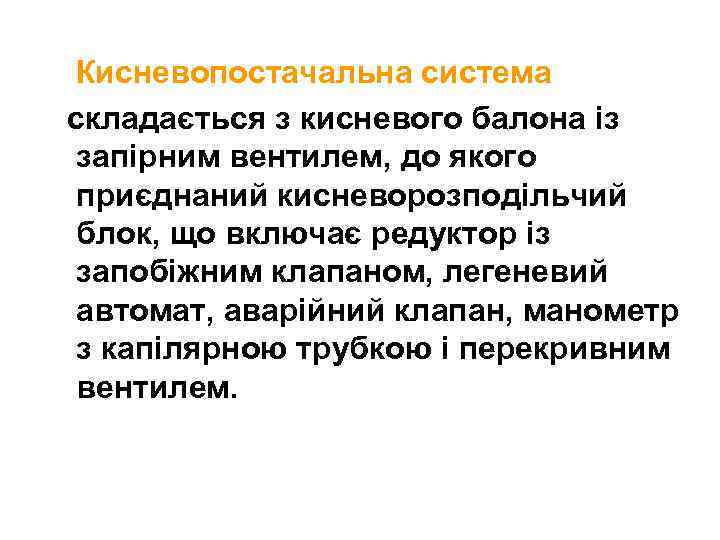

Кисневопостачальна система складається з кисневого балона із запірним вентилем, до якого приєднаний кисневорозподільчий блок, що включає редуктор із запобіжним клапаном, легеневий автомат, аварійний клапан, манометр з капілярною трубкою і перекривним вентилем.

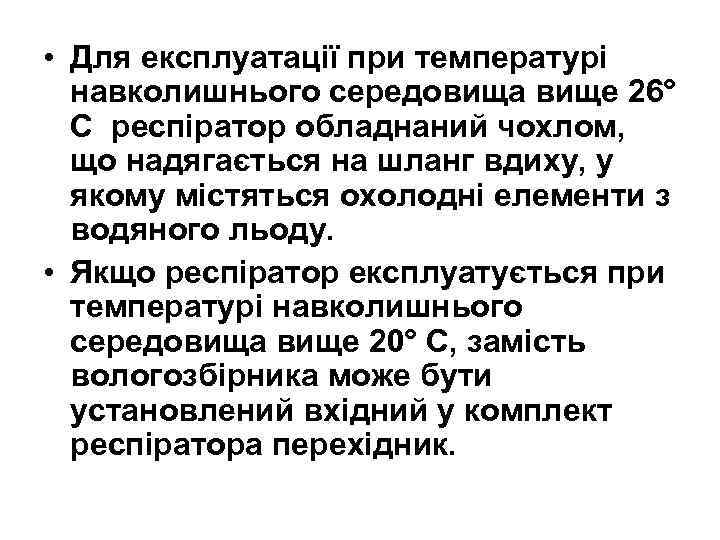

• Для експлуатації при температурі навколишнього середовища вище 26° С респіратор обладнаний чохлом, що надягається на шланг вдиху, у якому містяться охолодні елементи з водяного льоду. • Якщо респіратор експлуатується при температурі навколишнього середовища вище 20° С, замість вологозбірника може бути установлений вхідний у комплект респіратора перехідник.

ТТХ Р-30, Р-34, Р-35 Показник Марка протигаза Р-30 Р-34 Р-35 Час захисної дії при роботі середньої важкості, хв. 240 120 240 Емність балона, л 2 1 2 Тиск в балоні, МПа (кгс/см) 20(200) Постійна подача кисню при тиску в балоні 200. . 30 кгс/см, л/хв. 1, 4 0, 1 Легенево-автоматична подача кисню при тиску в балоні 200. . . 30 кгс/см 2, л/хв. 70 70 70 Аварійна подача кисню при тиску в балоні 200. . . 30 кгс/см, л/хв. 150. . . 69 Маса хімічного поглинача вапняного ХПВ кг не менш 2 1, 6 1, 8

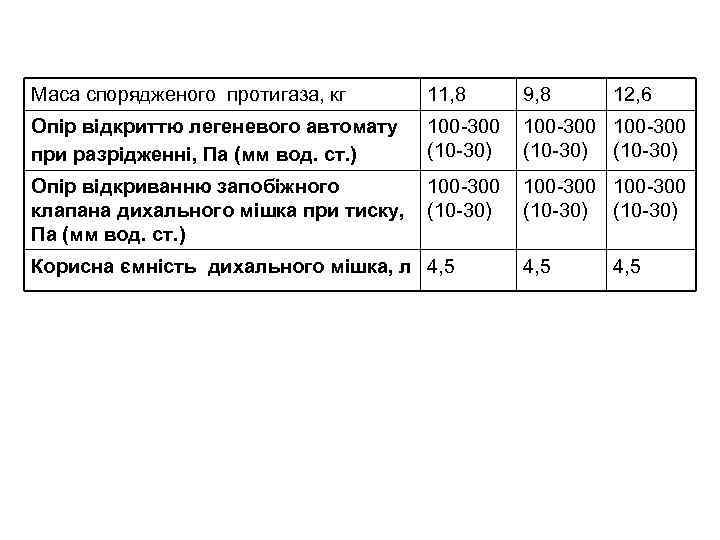

Маса спорядженого протигаза, кг 11, 8 9, 8 Опір відкриттю легеневого автомату при разрідженні, Па (мм вод. ст. ) 100 -300 (10 -30) Опір відкриванню запобіжного клапана дихального мішка при тиску, Па (мм вод. ст. ) 100 -300 (10 -30) Корисна ємність дихального мішка, л 4, 5 12, 6 4, 5

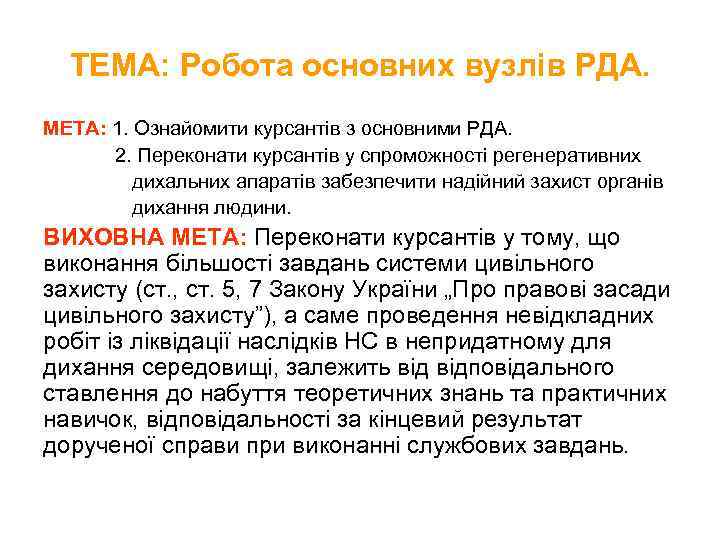

ТЕМА: Робота основних вузлів РДА. МЕТА: 1. Ознайомити курсантів з основними РДА. 2. Переконати курсантів у спроможності регенеративних дихальних апаратів забезпечити надійний захист органів дихання людини. ВИХОВНА МЕТА: Переконати курсантів у тому, що виконання більшості завдань системи цивільного захисту (ст. , ст. 5, 7 Закону України „Про правові засади цивільного захисту”), а саме проведення невідкладних робіт із ліквідації наслідків НС в непридатному для дихання середовищі, залежить відповідального ставлення до набуття теоретичних знань та практичних навичок, відповідальності за кінцевий результат дорученої справи при виконанні службових завдань.

ЛІТЕРАТУРА: • • • Настанова з газодимозахисної служби МВС України. Наказ МВС України № 657 від 2. 12. 94 р. В. Д. Перепечаев, В. Ю. Береза. Газодымозащитная служба пожарной охраны. / Учебник. - Чернигов, 2000. -с. 220226. П. А. Ковальов, В. М. Срілець, О. В. Єлізаров, О. Є. Безуглов Основи створення та експлуатації апаратів на стисненому повітрі. – Харків, 2005. – 359 с.

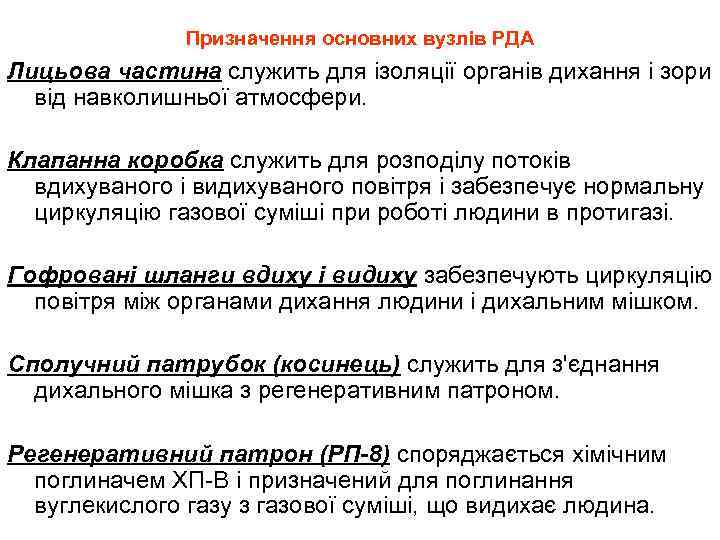

Призначення основних вузлів РДА Лицьова частина служить для ізоляції органів дихання і зори від навколишньої атмосфери. Клапанна коробка служить для розподілу потоків вдихуваного і видихуваного повітря і забезпечує нормальну циркуляцію газової суміші при роботі людини в протигазі. Гофровані шланги вдиху і видиху забезпечують циркуляцію повітря між органами дихання людини і дихальним мішком. Сполучний патрубок (косинець) служить для з'єднання дихального мішка з регенеративним патроном. Регенеративний патрон (РП-8) споряджається хімічним поглиначем ХП-В і призначений для поглинання вуглекислого газу з газової суміші, що видихає людина.

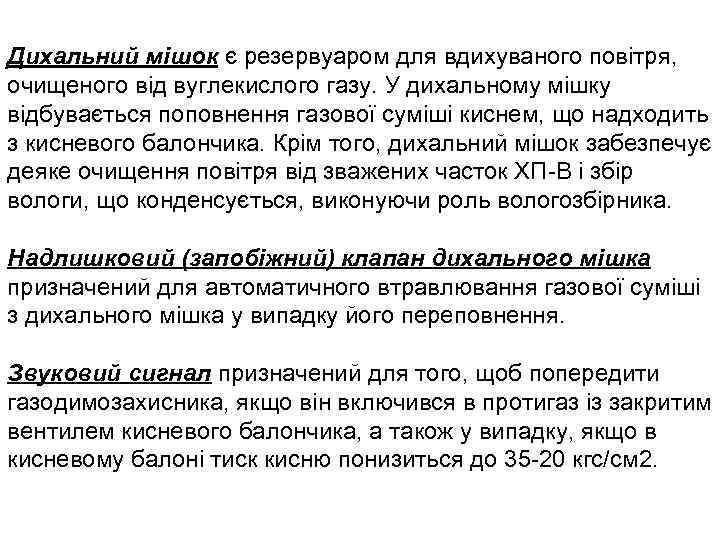

Дихальний мішок є резервуаром для вдихуваного повітря, очищеного від вуглекислого газу. У дихальному мішку відбувається поповнення газової суміші киснем, що надходить з кисневого балончика. Крім того, дихальний мішок забезпечує деяке очищення повітря від зважених часток ХП-В і збір вологи, що конденсується, виконуючи роль вологозбірника. Надлишковий (запобіжний) клапан дихального мішка призначений для автоматичного втравлювання газової суміші з дихального мішка у випадку його переповнення. Звуковий сигнал призначений для того, щоб попередити газодимозахисника, якщо він включився в протигаз із закритим вентилем кисневого балончика, а також у випадку, якщо в кисневому балоні тиск кисню понизиться до 35 -20 кгс/см 2.

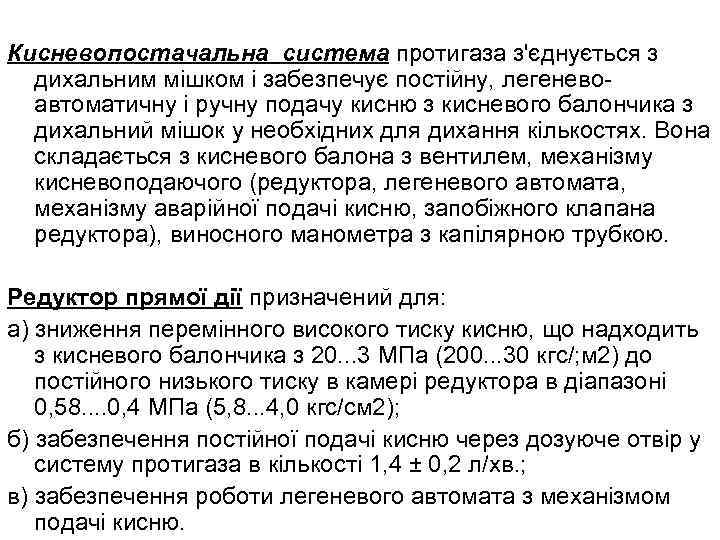

Кисневопостачальна система протигаза з'єднується з дихальним мішком і забезпечує постійну, легеневоавтоматичну і ручну подачу кисню з кисневого балончика з дихальний мішок у необхідних для дихання кількостях. Вона складається з кисневого балона з вентилем, механізму кисневоподаючого (редуктора, легеневого автомата, механізму аварійної подачі кисню, запобіжного клапана редуктора), виносного манометра з капілярною трубкою. Редуктор прямої дії призначений для: а) зниження перемінного високого тиску кисню, що надходить з кисневого балончика з 20. . . 3 МПа (200. . . 30 кгс/; м 2) до постійного низького тиску в камері редуктора в діапазоні 0, 58. . 0, 4 МПа (5, 8. . . 4, 0 кгс/см 2); б) забезпечення постійної подачі кисню через дозуюче отвір у систему протигаза в кількості 1, 4 ± 0, 2 л/хв. ; в) забезпечення роботи легеневого автомата з механізмом подачі кисню.

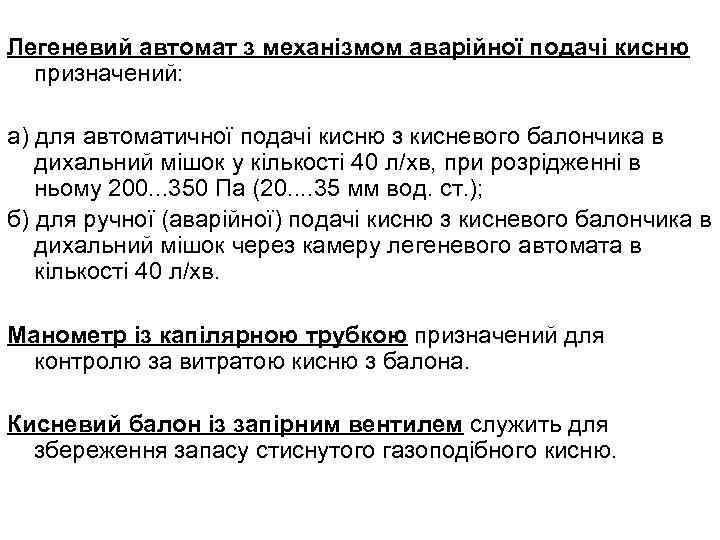

Легеневий автомат з механізмом аварійної подачі кисню призначений: а) для автоматичної подачі кисню з кисневого балончика в дихальний мішок у кількості 40 л/хв, при розрідженні в ньому 200. . . 350 Па (20. . 35 мм вод. ст. ); б) для ручної (аварійної) подачі кисню з кисневого балончика в дихальний мішок через камеру легеневого автомата в кількості 40 л/хв. Манометр із капілярною трубкою призначений для контролю за витратою кисню з балона. Кисневий балон із запірним вентилем служить для збереження запасу стиснутого газоподібного кисню.

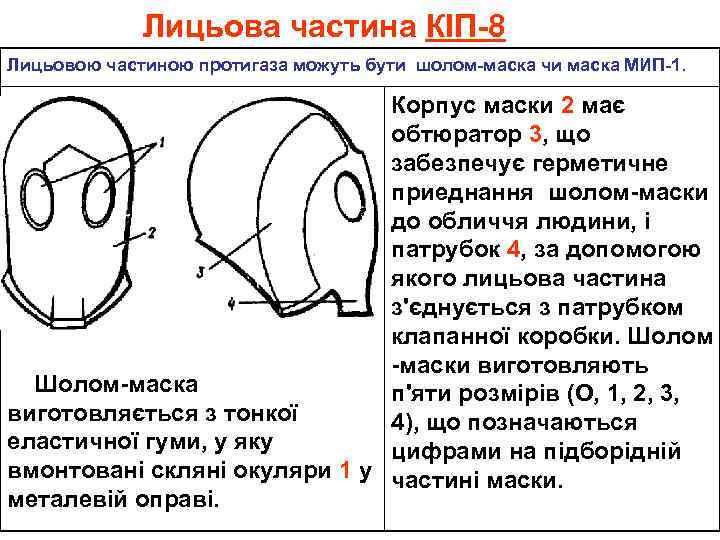

Лицьова частина КІП-8 Лицьовою частиною протигаза можуть бути шолом-маска чи маска МИП-1. Корпус маски 2 має обтюратор 3, що забезпечує герметичне приеднання шолом-маски до обличчя людини, і патрубок 4, за допомогою якого лицьова частина з'єднується з патрубком клапанної коробки. Шолом -маски виготовляють Шолом-маска п'яти розмірів (О, 1, 2, 3, виготовляється з тонкої 4), що позначаються еластичної гуми, у яку цифрами на підборідній вмонтовані скляні окуляри 1 у частині маски. металевій оправі.

Маска МИП-1 Експериментальна панорамна маска МИП-1 складається з гумового оголовника 2 з підгоними ременями, що кріпиться до гумового корпуса 1 У корпусі 1 за допомогою обойми закріплюється панорамне скло овальної форми 6, що забезпечує широкий кут огляду місця роботи. Наявність переговорного пристрою 3 дозволяє газодимозахисникам розмовляти при роботі в КІП. У нижній частині корпуса мається патрубок для з'єднання з клапанною коробкою, що має відводи 4 і 5 для постановки клапанів вдиху і видиху. У конструкції маски МИП-1 передбачене пристрій, що захищає панорамне скло від запотівання.

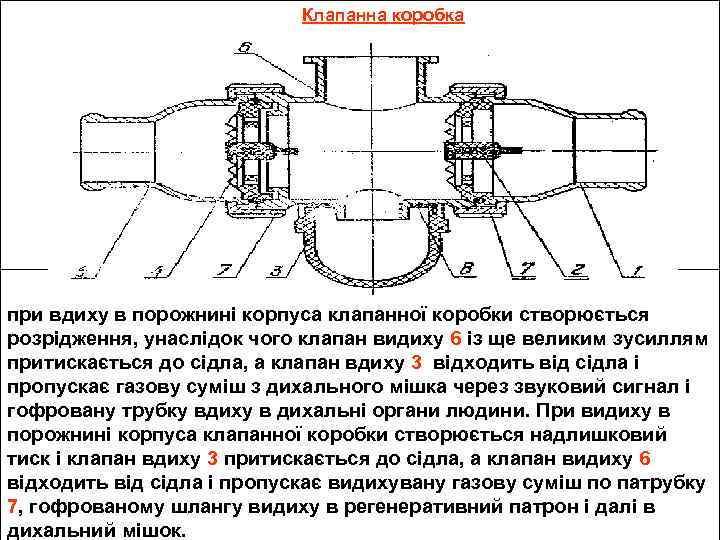

Клапанна коробка при вдиху в порожнині корпуса клапанної коробки створюється розрідження, унаслідок чого клапан видиху 6 із ще великим зусиллям притискається до сідла, а клапан вдиху 3 відходить від сідла і пропускає газову суміш з дихального мішка через звуковий сигнал і гофровану трубку вдиху в дихальні органи людини. При видиху в порожнині корпуса клапанної коробки створюється надлишковий тиск і клапан вдиху 3 притискається до сідла, а клапан видиху 6 відходить від сідла і пропускає видихувану газову суміш по патрубку 7, гофрованому шлангу видиху в регенеративний патрон і далі в дихальний мішок.

Гофровані шланги вдиху і видиху виготовлені з гуми, покритою тканиною, а для усунення можливості перегинів, що можуть викликати збільшення опору подиху, мають гофри, а в нижній частині - металеві кільця. Кожен гофрований шланг має по парі нав'язаних у нижній і верхній частинах патрубків із пластмасовими накидними гайками. Варто відрізняти гофрований шланг вдиху від шланга видиху: патрубок шланга видиху має скіс для постановки клапана видиху. Патрубок шланга вдиху його не має.

Регенеративний патрон РП-8. З боку верхньої кришки усередині патрона мається рухлива сітка. До рухливої сітки прикріплена скоба 2 і спіральна пружина 3. При спорядженні патрона ХП-В рухливу сітку захоплюють за дужку 2 спеціальним ключем, відтягають у верхнє положення, стискаючи при цьому пружину, і ключ закріплюють на торці штуцера за допомогою спеціального штифта. Після цього вигвинчують пробку 7 і відпрацьований ХП-В висипають з патрона. Заповнення патронів ХП-В виробляється на спеціальних верстатах. Після заповнення патрона ввертають на місце пробку 7 і знімають ключ зі скоби. Пружина 3 переміщає рухливу сітку У центральній частині обидві усередину патрона, ущільнюючи тим кришки мають штуцера з зовнішнім самим набивання ХП-В, і крім різьбленням. Усередині корпуса можливості пересипання і здрібнювання патрона мається нерухома сітка. зерен ХП-В.

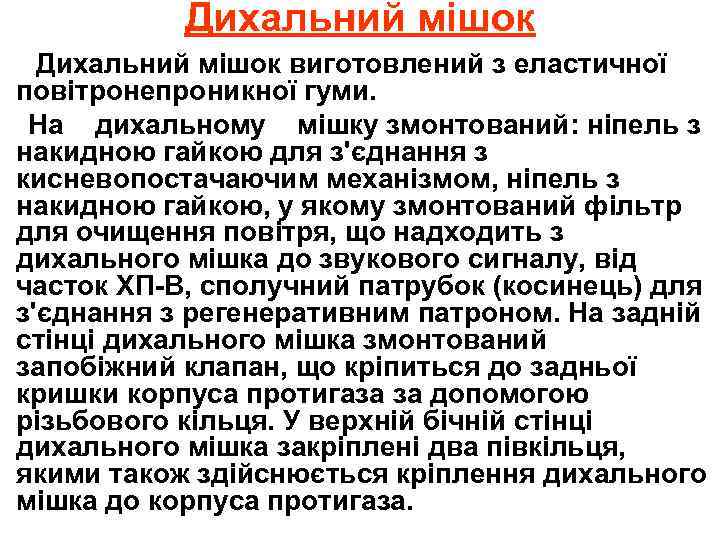

Дихальний мішок виготовлений з еластичної повітронепроникної гуми. На дихальному мішку змонтований: ніпель з накидною гайкою для з'єднання з кисневопостачаючим механізмом, ніпель з накидною гайкою, у якому змонтований фільтр для очищення повітря, що надходить з дихального мішка до звукового сигналу, від часток ХП-В, сполучний патрубок (косинець) для з'єднання з регенеративним патроном. На задній стінці дихального мішка змонтований запобіжний клапан, що кріпиться до задньої кришки корпуса протигаза за допомогою різьбового кільця. У верхній бічній стінці дихального мішка закріплені два півкільця, якими також здійснюється кріплення дихального мішка до корпуса протигаза.

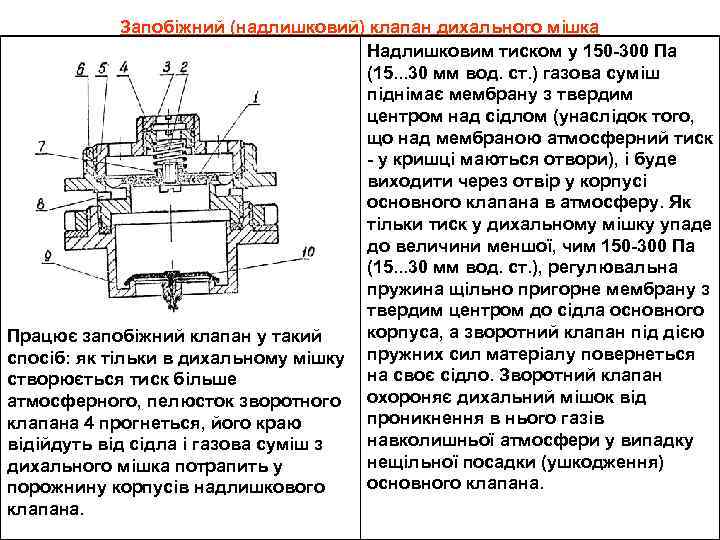

Запобіжний (надлишковий) клапан дихального мішка Надлишковим тиском у 150 -300 Па (15. . . 30 мм вод. ст. ) газова суміш піднімає мембрану з твердим центром над сідлом (унаслідок того, що над мембраною атмосферний тиск - у кришці маються отвори), і буде виходити через отвір у корпусі основного клапана в атмосферу. Як тільки тиск у дихальному мішку упаде до величини меншої, чим 150 -300 Па (15. . . 30 мм вод. ст. ), регулювальна пружина щільно пригорне мембрану з твердим центром до сідла основного корпуса, а зворотний клапан під дією Працює запобіжний клапан у такий спосіб: як тільки в дихальному мішку пружних сил матеріалу повернеться на своє сідло. Зворотний клапан створюється тиск більше атмосферного, пелюсток зворотного охороняє дихальний мішок від проникнення в нього газів клапана 4 прогнеться, його краю навколишньої атмосфери у випадку відійдуть від сідла і газова суміш з нещільної посадки (ушкодження) дихального мішка потрапить у основного клапана. порожнину корпусів надлишкового клапана.

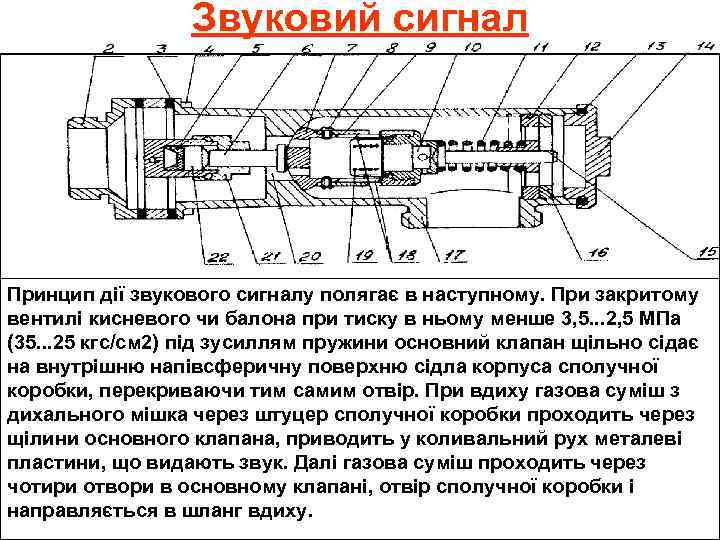

Звуковий сигнал Принцип дії звукового сигналу полягає в наступному. При закритому вентилі кисневого чи балона при тиску в ньому менше 3, 5. . . 2, 5 МПа (35. . . 25 кгс/см 2) під зусиллям пружини основний клапан щільно сідає на внутрішню напівсферичну поверхню сідла корпуса сполучної коробки, перекриваючи тим самим отвір. При вдиху газова суміш з дихального мішка через штуцер сполучної коробки проходить через щілини основного клапана, приводить у коливальний рух металеві пластини, що видають звук. Далі газова суміш проходить через чотири отвори в основному клапані, отвір сполучної коробки і направляється в шланг вдиху.

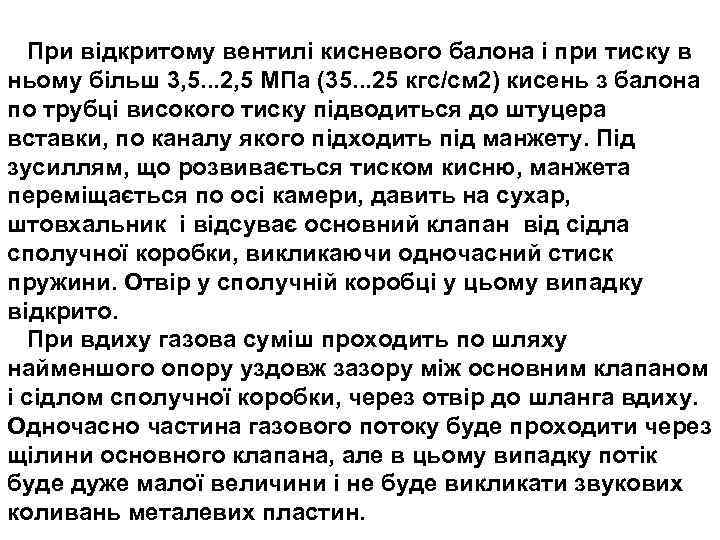

При відкритому вентилі кисневого балона і при тиску в ньому більш 3, 5. . . 2, 5 МПа (35. . . 25 кгс/см 2) кисень з балона по трубці високого тиску підводиться до штуцера вставки, по каналу якого підходить під манжету. Під зусиллям, що розвивається тиском кисню, манжета переміщається по осі камери, давить на сухар, штовхальник і відсуває основний клапан від сідла сполучної коробки, викликаючи одночасний стиск пружини. Отвір у сполучній коробці у цьому випадку відкрито. При вдиху газова суміш проходить по шляху найменшого опору уздовж зазору між основним клапаном і сідлом сполучної коробки, через отвір до шланга вдиху. Одночасно частина газового потоку буде проходити через щілини основного клапана, але в цьому випадку потік буде дуже малої величини і не буде викликати звукових коливань металевих пластин.

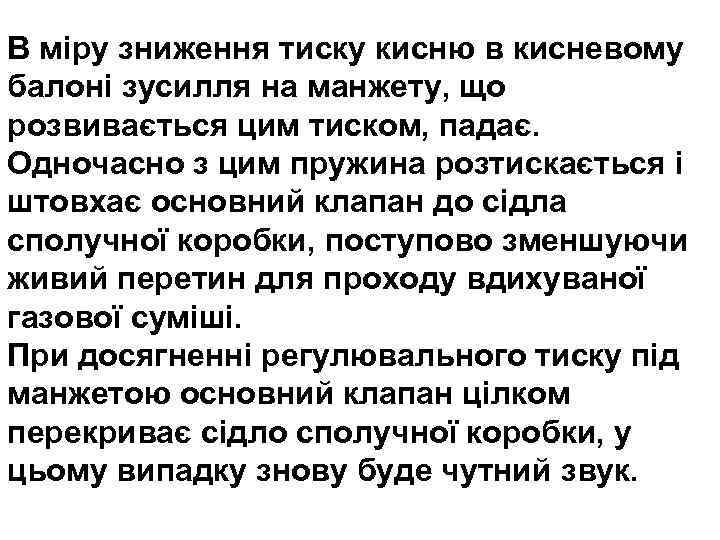

В міру зниження тиску кисню в кисневому балоні зусилля на манжету, що розвивається цим тиском, падає. Одночасно з цим пружина розтискається і штовхає основний клапан до сідла сполучної коробки, поступово зменшуючи живий перетин для проходу вдихуваної газової суміші. При досягненні регулювального тиску під манжетою основний клапан цілком перекриває сідло сполучної коробки, у цьому випадку знову буде чутний звук.

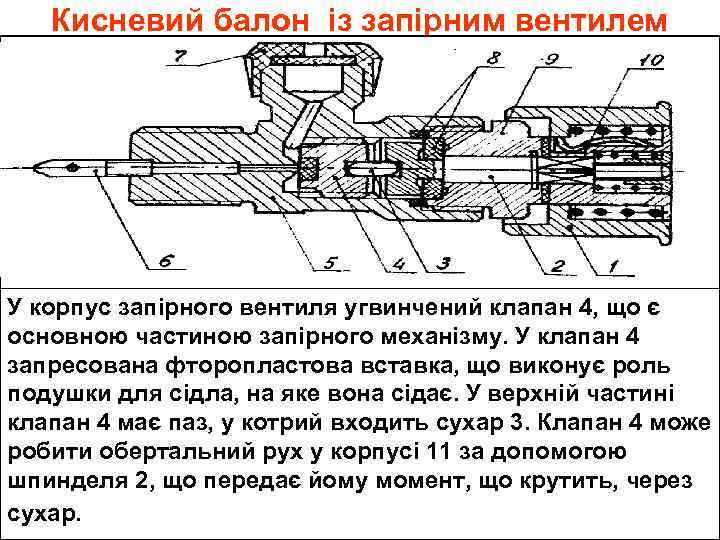

Кисневий балон із запірним вентилем У корпус запірного вентиля угвинчений клапан 4, що є основною частиною запірного механізму. У клапан 4 запресована фторопластова вставка, що виконує роль подушки для сідла, на яке вона сідає. У верхній частині клапан 4 має паз, у котрий входить сухар 3. Клапан 4 може робити обертальний рух у корпусі 11 за допомогою шпинделя 2, що передає йому момент, що крутить, через сухар.

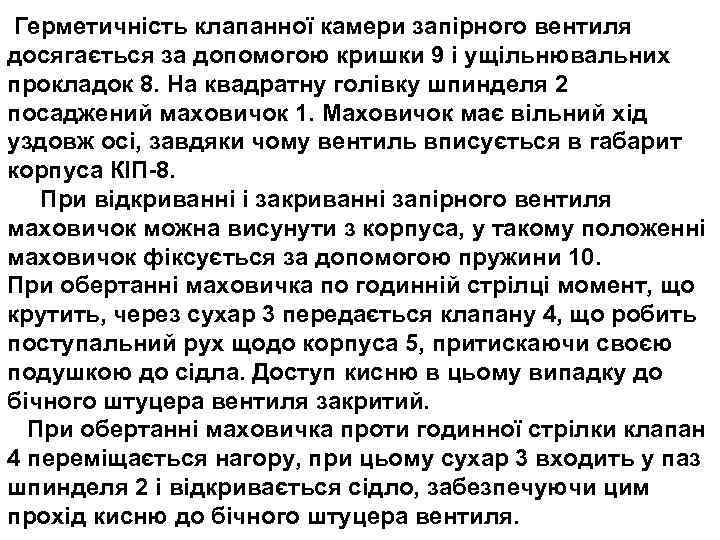

Герметичність клапанної камери запірного вентиля досягається за допомогою кришки 9 і ущільнювальних прокладок 8. На квадратну голівку шпинделя 2 посаджений маховичок 1. Маховичок має вільний хід уздовж осі, завдяки чому вентиль вписується в габарит корпуса КІП-8. При відкриванні і закриванні запірного вентиля маховичок можна висунути з корпуса, у такому положенні маховичок фіксується за допомогою пружини 10. При обертанні маховичка по годинній стрілці момент, що крутить, через сухар 3 передається клапану 4, що робить поступальний рух щодо корпуса 5, притискаючи своєю подушкою до сідла. Доступ кисню в цьому випадку до бічного штуцера вентиля закритий. При обертанні маховичка проти годинної стрілки клапан 4 переміщається нагору, при цьому сухар 3 входить у паз шпинделя 2 і відкривається сідло, забезпечуючи цим прохід кисню до бічного штуцера вентиля.

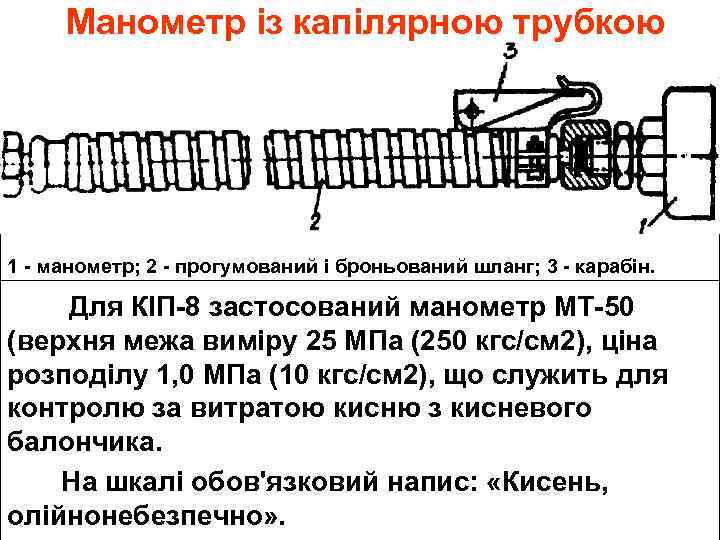

Манометр із капілярною трубкою 1 - манометр; 2 - прогумований і броньований шланг; 3 - карабін. Для КІП-8 застосований манометр МТ-50 (верхня межа виміру 25 МПа (250 кгс/см 2), ціна розподілу 1, 0 МПа (10 кгс/см 2), що служить для контролю за витратою кисню з кисневого балончика. На шкалі обов'язковий напис: «Кисень, олійнонебезпечно» .

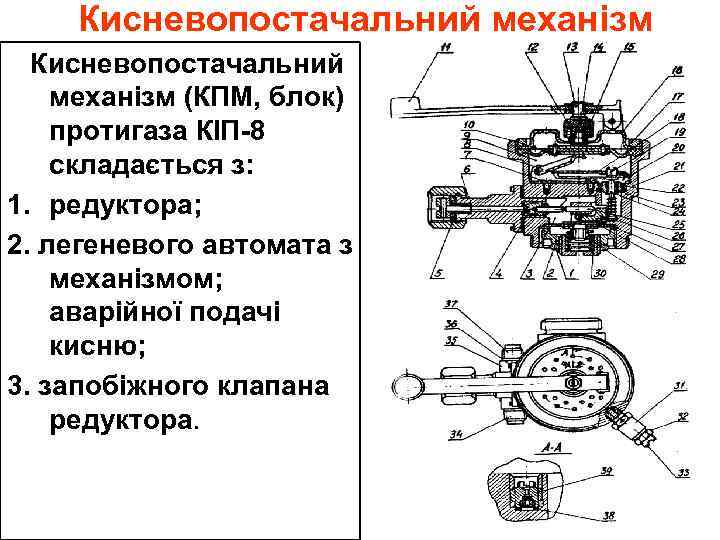

Кисневопостачальний механізм (КПМ, блок) протигаза КІП-8 складається з: 1. редуктора; 2. легеневого автомата з механізмом; аварійної подачі кисню; 3. запобіжного клапана редуктора.

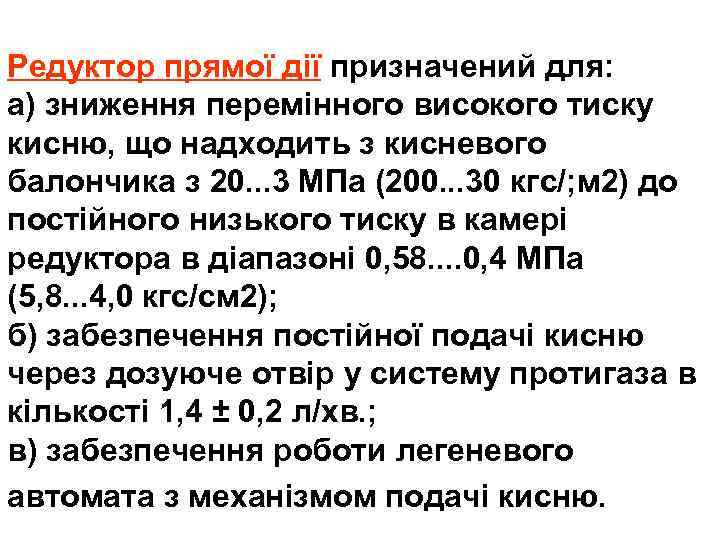

Редуктор прямої дії призначений для: а) зниження перемінного високого тиску кисню, що надходить з кисневого балончика з 20. . . 3 МПа (200. . . 30 кгс/; м 2) до постійного низького тиску в камері редуктора в діапазоні 0, 58. . 0, 4 МПа (5, 8. . . 4, 0 кгс/см 2); б) забезпечення постійної подачі кисню через дозуюче отвір у систему протигаза в кількості 1, 4 ± 0, 2 л/хв. ; в) забезпечення роботи легеневого автомата з механізмом подачі кисню.

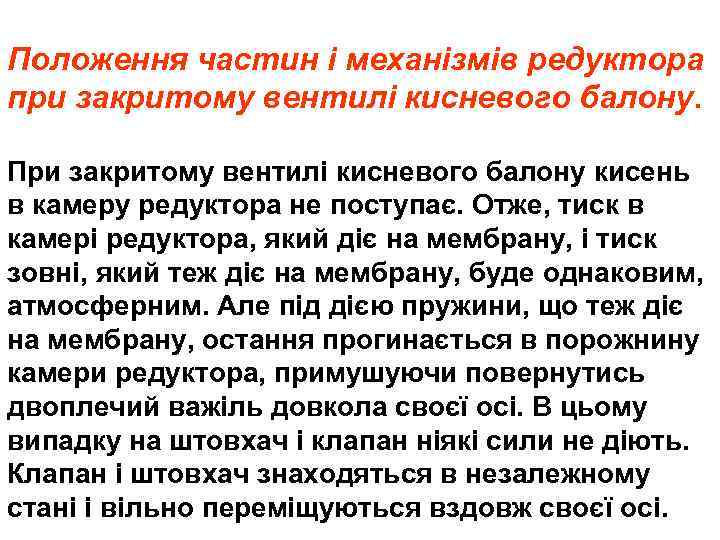

Положення частин і механізмів редуктора при закритому вентилі кисневого балону. При закритому вентилі кисневого балону кисень в камеру редуктора не поступає. Отже, тиск в камері редуктора, який діє на мембрану, і тиск зовні, який теж діє на мембрану, буде однаковим, атмосферним. Але під дією пружини, що теж діє на мембрану, остання прогинається в порожнину камери редуктора, примушуючи повернутись двоплечий важіль довкола своєї осі. В цьому випадку на штовхач і клапан ніякі сили не діють. Клапан і штовхач знаходяться в незалежному стані і вільно переміщуються вздовж своєї осі.

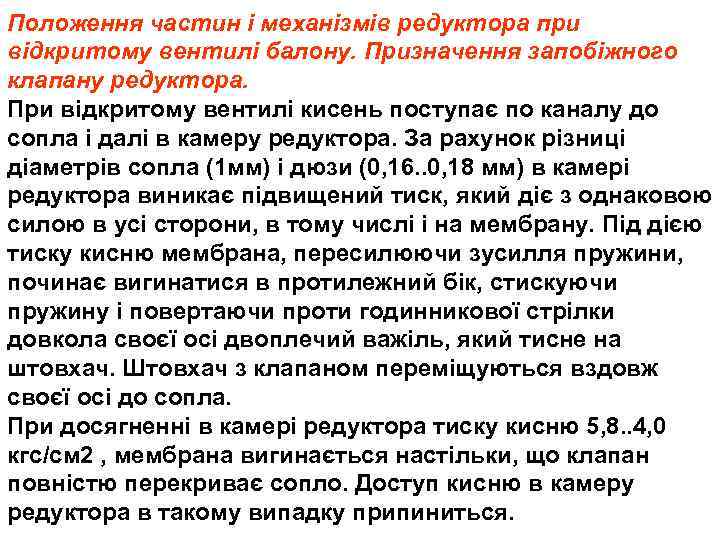

Положення частин і механізмів редуктора при відкритому вентилі балону. Призначення запобіжного клапану редуктора. При відкритому вентилі кисень поступає по каналу до сопла і далі в камеру редуктора. За рахунок різниці діаметрів сопла (1 мм) і дюзи (0, 16. . 0, 18 мм) в камері редуктора виникає підвищений тиск, який діє з однаковою силою в усі сторони, в тому числі і на мембрану. Під дією тиску кисню мембрана, пересилюючи зусилля пружини, починає вигинатися в протилежний бік, стискуючи пружину і повертаючи проти годинникової стрілки довкола своєї осі двоплечий важіль, який тисне на штовхач. Штовхач з клапаном переміщуються вздовж своєї осі до сопла. При досягненні в камері редуктора тиску кисню 5, 8. . 4, 0 кгс/см 2 , мембрана вигинається настільки, що клапан повністю перекриває сопло. Доступ кисню в камеру редуктора в такому випадку припиниться.

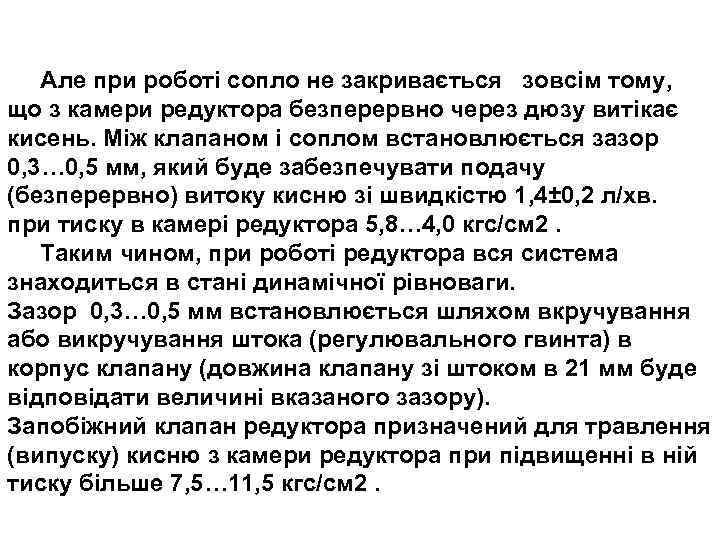

Але при роботі сопло не закривається зовсім тому, що з камери редуктора безперервно через дюзу витікає кисень. Між клапаном і соплом встановлюється зазор 0, 3… 0, 5 мм, який буде забезпечувати подачу (безперервно) витоку кисню зі швидкістю 1, 4± 0, 2 л/хв. при тиску в камері редуктора 5, 8… 4, 0 кгс/см 2. Таким чином, при роботі редуктора вся система знаходиться в стані динамічної рівноваги. Зазор 0, 3… 0, 5 мм встановлюється шляхом вкручування або викручування штока (регулювального гвинта) в корпус клапану (довжина клапану зі штоком в 21 мм буде відповідати величині вказаного зазору). Запобіжний клапан редуктора призначений для травлення (випуску) кисню з камери редуктора при підвищенні в ній тиску більше 7, 5… 11, 5 кгс/см 2.

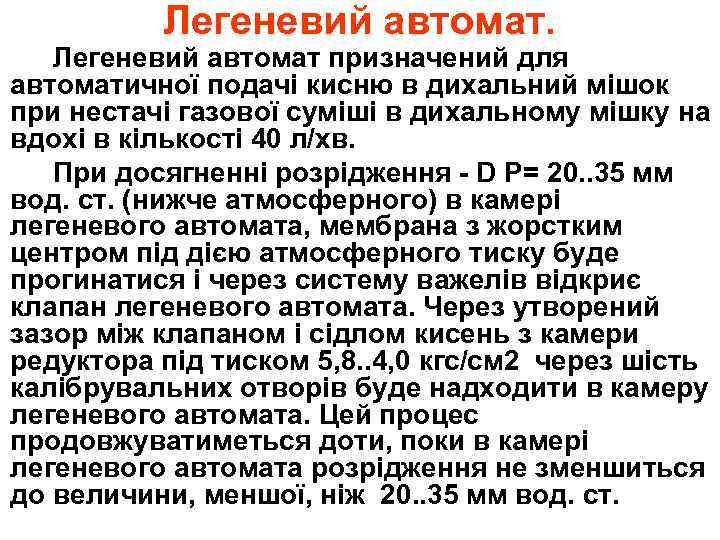

Легеневий автомат. Легеневий автомат призначений для автоматичної подачі кисню в дихальний мішок при нестачі газової суміші в дихальному мішку на вдохі в кількості 40 л/хв. При досягненні розрідження - D P= 20. . 35 мм вод. ст. (нижче атмосферного) в камері легеневого автомата, мембрана з жорстким центром під дією атмосферного тиску буде прогинатися і через систему важелів відкриє клапан легеневого автомата. Через утворений зазор між клапаном і сідлом кисень з камери редуктора під тиском 5, 8. . 4, 0 кгс/см 2 через шість калібрувальних отворів буде надходити в камеру легеневого автомата. Цей процес продовжуватиметься доти, поки в камері легеневого автомата розрідження не зменшиться до величини, меншої, ніж 20. . 35 мм вод. ст.

В аварійних випадках кисень в дихальний мішок подають ручним способом. При натисканні на кнопку аварійної подачі кисню (АПК) зусилля через гвинт на важелі передається на кнопку, кнопка через гвинт тисне на мембрану з жорстким центром. Мембрана, вигинаючись, приводить в дію систему важелів, і далі відбувається процес, аналогічний роботі легеневого автомата. Для припинення аварійної подачі кисню необхідно відпустити (звільнити) кнопку АПК.

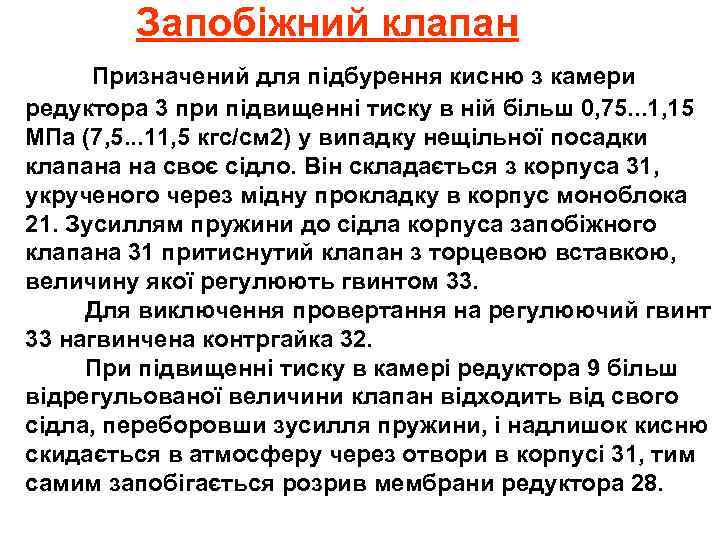

Запобіжний клапан Призначений для підбурення кисню з камери редуктора 3 при підвищенні тиску в ній більш 0, 75. . . 1, 15 МПа (7, 5. . . 11, 5 кгс/см 2) у випадку нещільної посадки клапана на своє сідло. Він складається з корпуса 31, укрученого через мідну прокладку в корпус моноблока 21. Зусиллям пружини до сідла корпуса запобіжного клапана 31 притиснутий клапан з торцевою вставкою, величину якої регулюють гвинтом 33. Для виключення провертання на регулюючий гвинт 33 нагвинчена контргайка 32. При підвищенні тиску в камері редуктора 9 більш відрегульованої величини клапан відходить від свого сідла, переборовши зусилля пружини, і надлишок кисню скидається в атмосферу через отвори в корпусі 31, тим самим запобігається розрив мембрани редуктора 28.

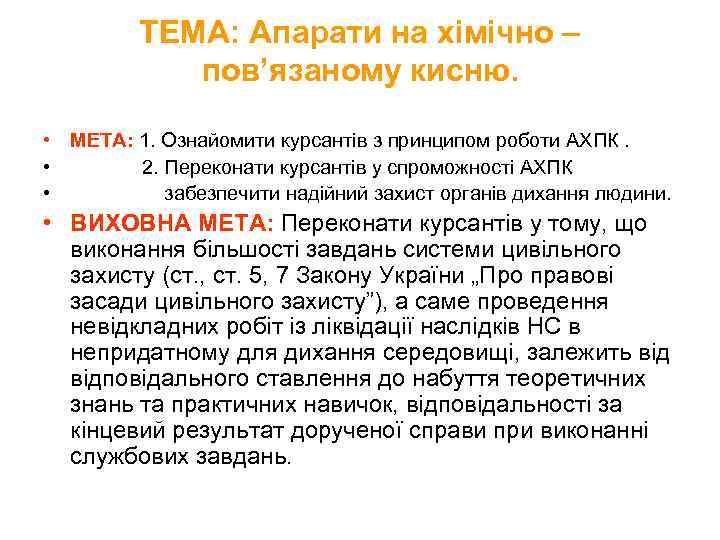

ТЕМА: Апарати на хімічно – пов’язаному кисню. • МЕТА: 1. Ознайомити курсантів з принципом роботи АХПК. • 2. Переконати курсантів у спроможності АХПК • забезпечити надійний захист органів дихання людини. • ВИХОВНА МЕТА: Переконати курсантів у тому, що виконання більшості завдань системи цивільного захисту (ст. , ст. 5, 7 Закону України „Про правові засади цивільного захисту”), а саме проведення невідкладних робіт із ліквідації наслідків НС в непридатному для дихання середовищі, залежить відповідального ставлення до набуття теоретичних знань та практичних навичок, відповідальності за кінцевий результат дорученої справи при виконанні службових завдань.

ЛІТЕРАТУРА: • • • Настанова з газодимозахисної служби МВС України. Наказ МВС України № 657 від 2. 12. 94 р. В. Д. Перепечаев, В. Ю. Береза. Газодымозащитная служба пожарной охраны. / Учебник. - Чернигов, 2000. -с. 220226. П. А. Ковальов, В. М. Срілець, О. В. Єлізаров, О. Є. Безуглов Основи створення та експлуатації апаратів на стисненому повітрі. – Харків, 2005. – 359 с.

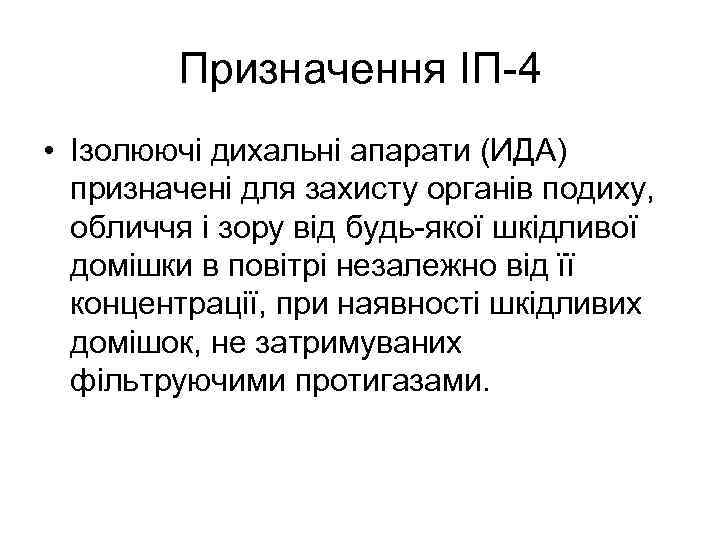

Призначення ІП-4 • Ізолюючі дихальні апарати (ИДА) призначені для захисту органів подиху, обличчя і зору від будь-якої шкідливої домішки в повітрі незалежно від її концентрації, при наявності шкідливих домішок, не затримуваних фільтруючими протигазами.

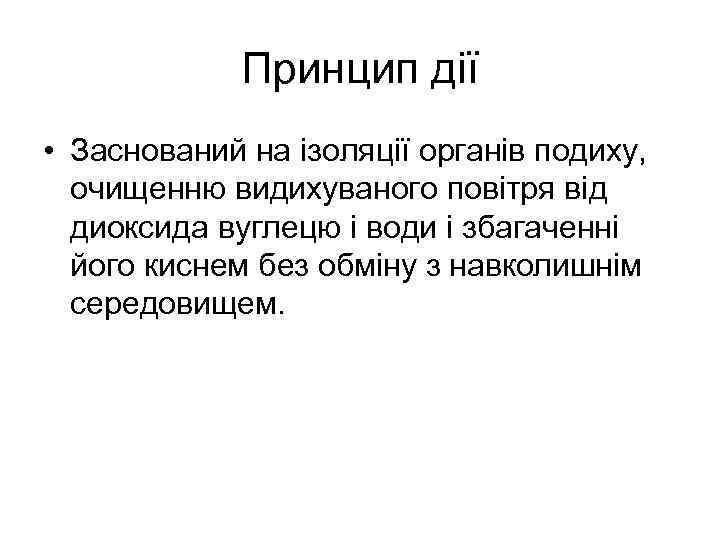

Принцип дії • Заснований на ізоляції органів подиху, очищенню видихуваного повітря від диоксида вуглецю і води і збагаченні його киснем без обміну з навколишнім середовищем.

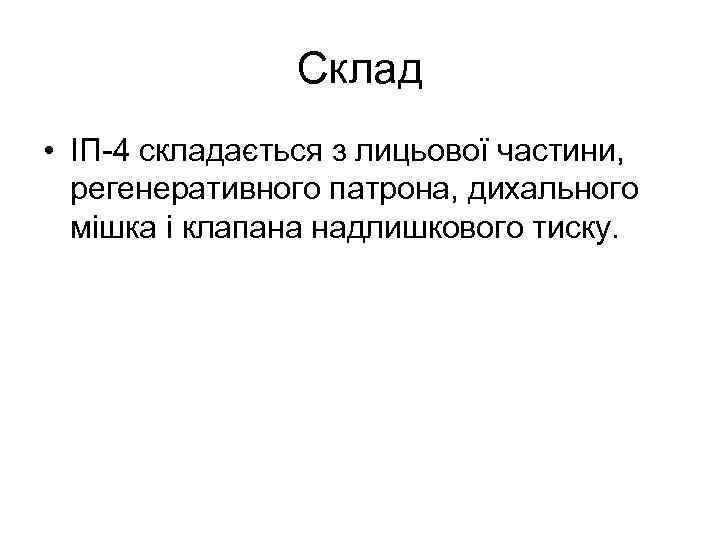

Склад • ІП-4 складається з лицьової частини, регенеративного патрона, дихального мішка і клапана надлишкового тиску.

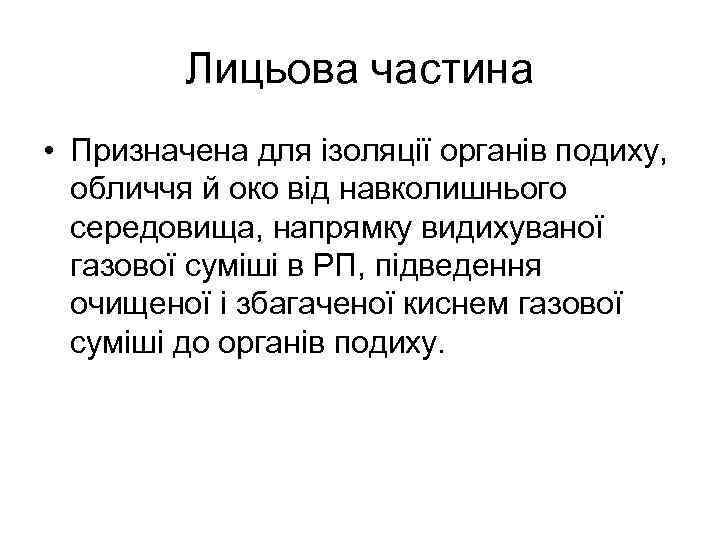

Лицьова частина • Призначена для ізоляції органів подиху, обличчя й око від навколишнього середовища, напрямку видихуваної газової суміші в РП, підведення очищеної і збагаченої киснем газової суміші до органів подиху.

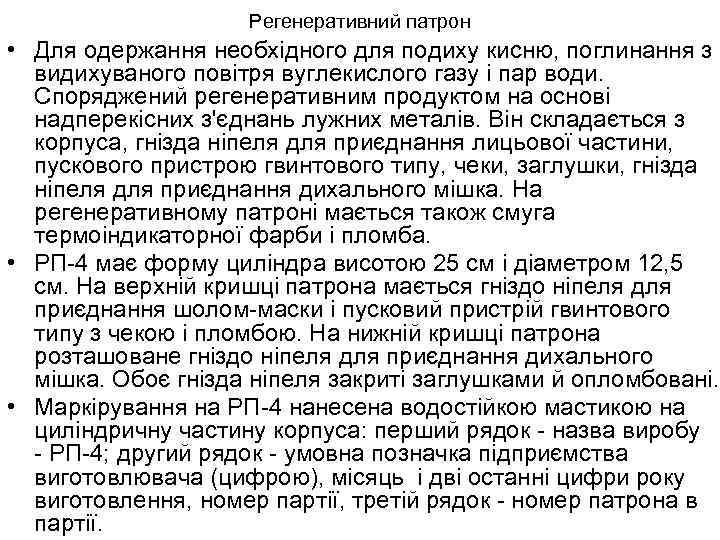

Регенеративний патрон • Для одержання необхідного для подиху кисню, поглинання з видихуваного повітря вуглекислого газу і пар води. Споряджений регенеративним продуктом на основі надперекісних з'єднань лужних металів. Він складається з корпуса, гнізда ніпеля для приєднання лицьової частини, пускового пристрою гвинтового типу, чеки, заглушки, гнізда ніпеля для приєднання дихального мішка. На регенеративному патроні мається також смуга термоіндикаторної фарби і пломба. • РП-4 має форму циліндра висотою 25 см і діаметром 12, 5 см. На верхній кришці патрона мається гніздо ніпеля для приєднання шолом-маски і пусковий пристрій гвинтового типу з чекою і пломбою. На нижній кришці патрона розташоване гніздо ніпеля для приєднання дихального мішка. Обоє гнізда ніпеля закриті заглушками й опломбовані. • Маркірування на РП-4 нанесена водостійкою мастикою на циліндричну частину корпуса: перший рядок - назва виробу - РП-4; другий рядок - умовна позначка підприємства виготовлювача (цифрою), місяць і дві останні цифри року виготовлення, номер партії, третій рядок - номер патрона в партії.

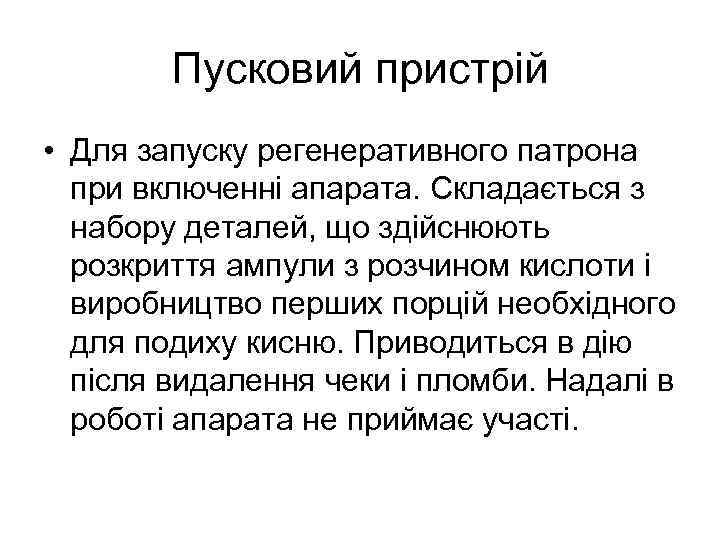

Пусковий пристрій • Для запуску регенеративного патрона при включенні апарата. Складається з набору деталей, що здійснюють розкриття ампули з розчином кислоти і виробництво перших порцій необхідного для подиху кисню. Приводиться в дію після видалення чеки і пломби. Надалі в роботі апарата не приймає участі.

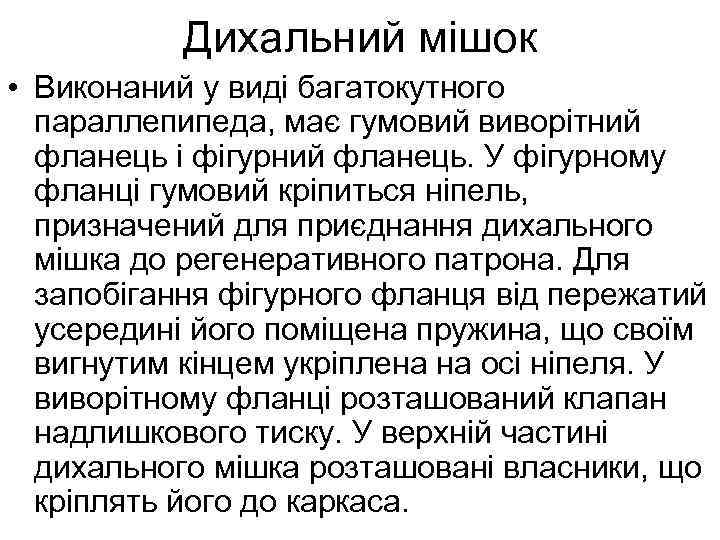

Дихальний мішок • Виконаний у виді багатокутного параллепипеда, має гумовий виворітний фланець і фігурний фланець. У фігурному фланці гумовий кріпиться ніпель, призначений для приєднання дихального мішка до регенеративного патрона. Для запобігання фігурного фланця від пережатий усередині його поміщена пружина, що своїм вигнутим кінцем укріплена на осі ніпеля. У виворітному фланці розташований клапан надлишкового тиску. У верхній частині дихального мішка розташовані власники, що кріплять його до каркаса.

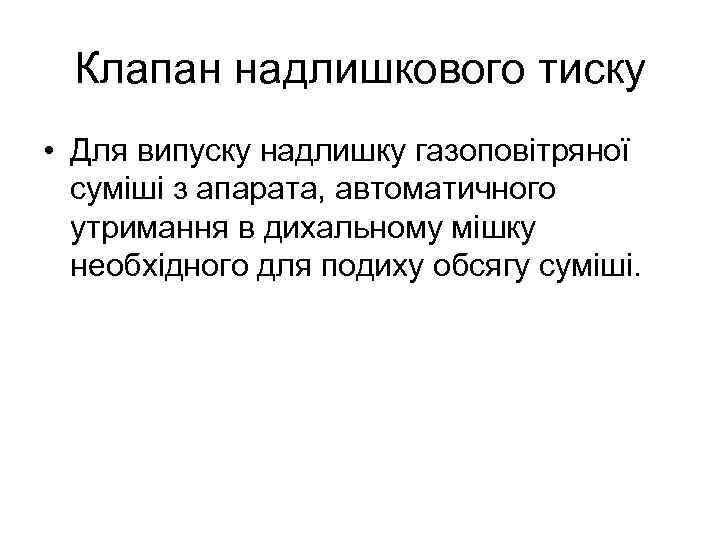

Клапан надлишкового тиску • Для випуску надлишку газоповітряної суміші з апарата, автоматичного утримання в дихальному мішку необхідного для подиху обсягу суміші.

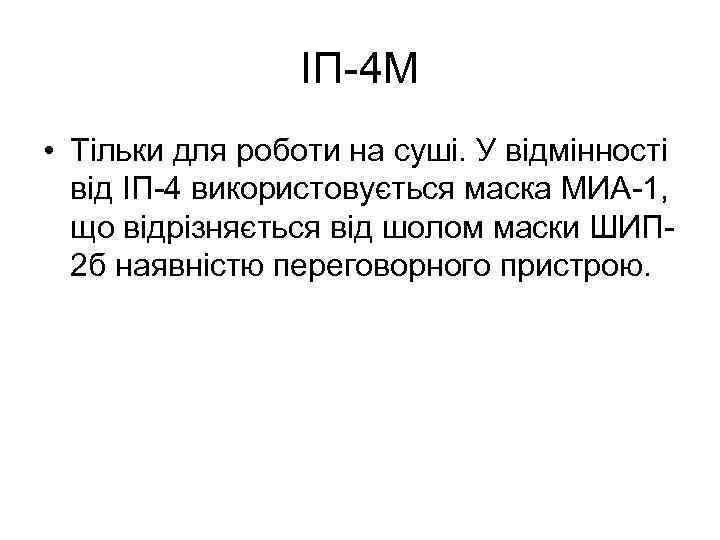

ІП-4 М • Тільки для роботи на суші. У відмінності від ІП-4 використовується маска МИА-1, що відрізняється від шолом маски ШИП 2 б наявністю переговорного пристрою.

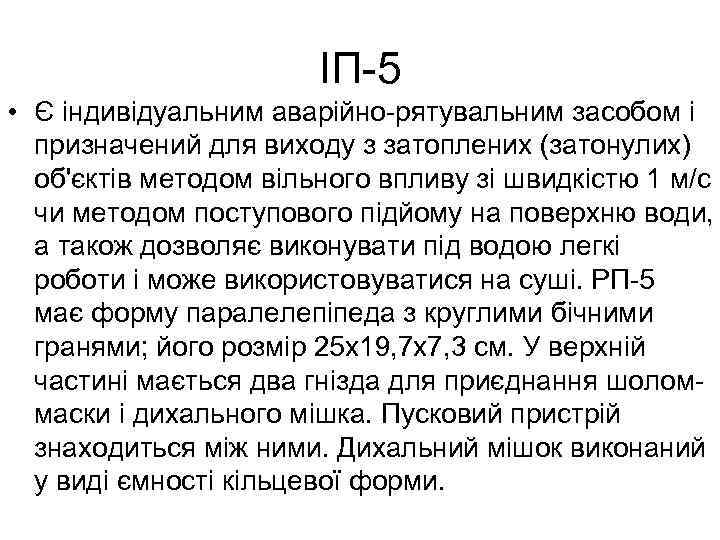

ІП-5 • Є індивідуальним аварійно-рятувальним засобом і призначений для виходу з затоплених (затонулих) об'єктів методом вільного впливу зі швидкістю 1 м/с чи методом поступового підйому на поверхню води, а також дозволяє виконувати під водою легкі роботи і може використовуватися на суші. РП-5 має форму паралелепіпеда з круглими бічними гранями; його розмір 25 х19, 7 х7, 3 см. У верхній частині мається два гнізда для приєднання шоломмаски і дихального мішка. Пусковий пристрій знаходиться між ними. Дихальний мішок виконаний у виді ємності кільцевої форми.

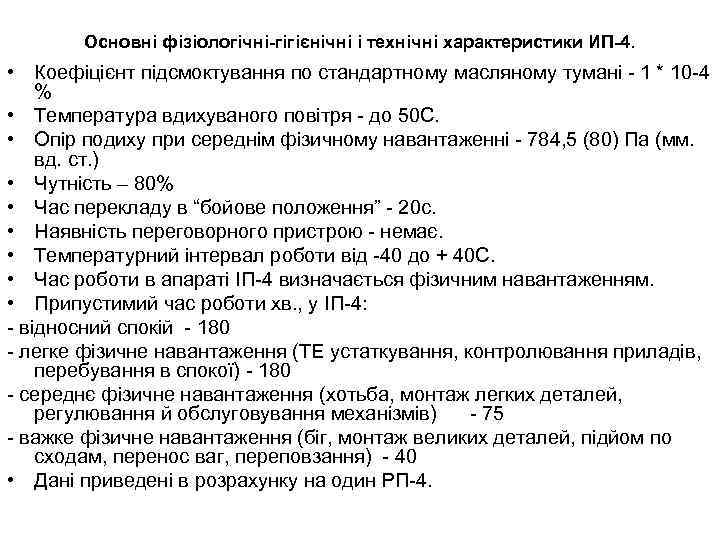

Основні фізіологічні-гігієнічні і технічні характеристики ИП-4. • Коефіцієнт підсмоктування по стандартному масляному тумані - 1 * 10 -4 % • Температура вдихуваного повітря - до 50 С. • Опір подиху при середнім фізичному навантаженні - 784, 5 (80) Па (мм. вд. ст. ) • Чутність – 80% • Час перекладу в “бойове положення” - 20 с. • Наявність переговорного пристрою - немає. • Температурний інтервал роботи від -40 до + 40 С. • Час роботи в апараті ІП-4 визначається фізичним навантаженням. • Припустимий час роботи хв. , у ІП-4: - відносний спокій - 180 - легке фізичне навантаження (ТЕ устаткування, контролювання приладів, перебування в спокої) - 180 - середнє фізичне навантаження (хотьба, монтаж легких деталей, регулювання й обслуговування механізмів) - 75 - важке фізичне навантаження (біг, монтаж великих деталей, підйом по сходам, перенос ваг, переповзання) - 40 • Дані приведені в розрахунку на один РП-4.

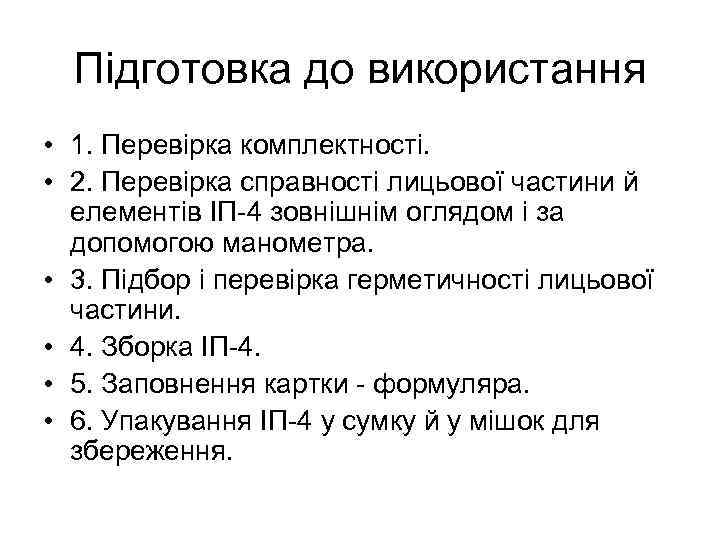

Підготовка до використання • 1. Перевірка комплектності. • 2. Перевірка справності лицьової частини й елементів ІП-4 зовнішнім оглядом і за допомогою манометра. • 3. Підбор і перевірка герметичності лицьової частини. • 4. Зборка ІП-4. • 5. Заповнення картки - формуляра. • 6. Упакування ІП-4 у сумку й у мішок для збереження.

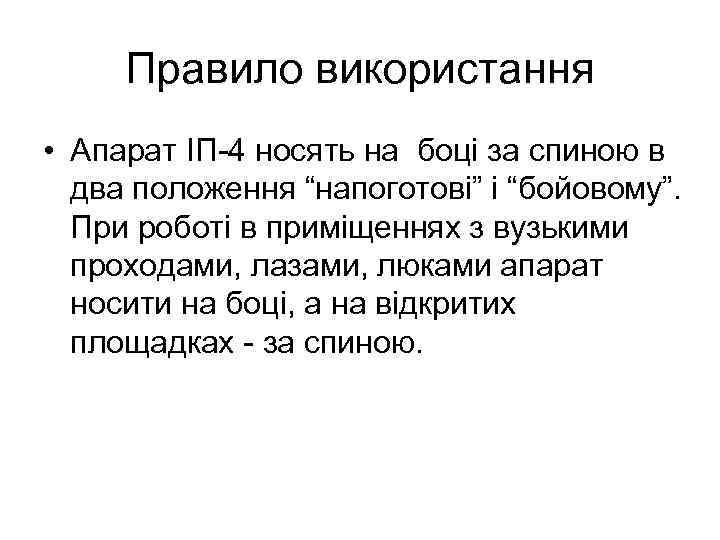

Правило використання • Апарат ІП-4 носять на боці за спиною в два положення “напоготові” і “бойовому”. При роботі в приміщеннях з вузькими проходами, лазами, люками апарат носити на боці, а на відкритих площадках - за спиною.

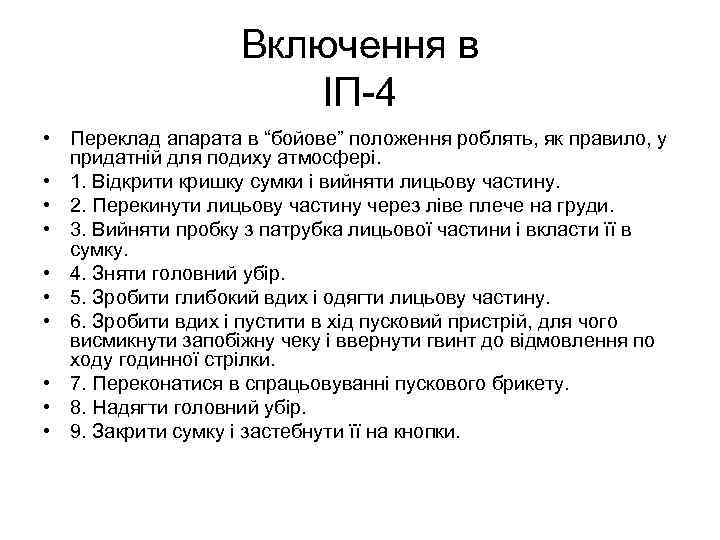

Включення в ІП-4 • Переклад апарата в “бойове” положення роблять, як правило, у придатній для подиху атмосфері. • 1. Відкрити кришку сумки і вийняти лицьову частину. • 2. Перекинути лицьову частину через ліве плече на груди. • 3. Вийняти пробку з патрубка лицьової частини і вкласти її в сумку. • 4. Зняти головний убір. • 5. Зробити глибокий вдих і одягти лицьову частину. • 6. Зробити вдих і пустити в хід пусковий пристрій, для чого висмикнути запобіжну чеку і ввернути гвинт до відмовлення по ходу годинної стрілки. • 7. Переконатися в спрацьовуванні пускового брикету. • 8. Надягти головний убір. • 9. Закрити сумку і застебнути її на кнопки.

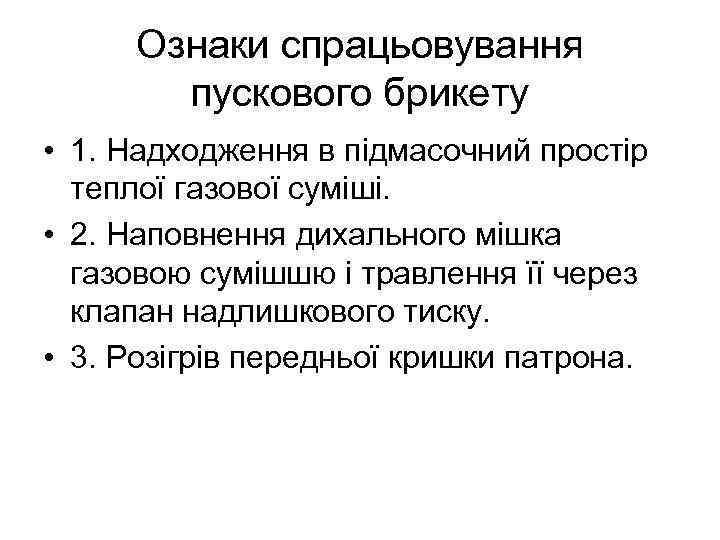

Ознаки спрацьовування пускового брикету • 1. Надходження в підмасочний простір теплої газової суміші. • 2. Наповнення дихального мішка газовою сумішшю і травлення її через клапан надлишкового тиску. • 3. Розігрів передньої кришки патрона.

Ознаки закінчення роботи РП • 1. Слабке наповнення дихального мішка. • 2. Неможливість здійснення повного вдиху при виконанні роботи. • 3. Погане самопочуття (головний біль, запаморочення, нудота й ін. ) • Зняття ІП-4 виробляється в атмосфері, придатної для подиху. • 1. Зняти лицьову частину з голови. • 2. Відкрити кришку сумки. • 3. Укласти лицьову частину в сумку. • Відпрацьований РП помістити в підготовлене місце, виключивши влучення в нього органічних рідин. • Охороняти руки від опіків.

Після виконання робіт у ИП-4 • 1. Від єднати лицьову частину від РП, вивернути шолом-маску і протерти її сухим дрантям. • 2. Із сполучної трубки видалити вологу. • 3. Від єднати РП від дихального мішка. • 4. Злити з дихального мішка воду через патрубок. • 5. Просушити мішок і лицьову частину. • 6. Здати РП. • 7. Зробити оцінку в картці - формулярі про застосування апарата. • 8. Зробити підготовку апарата до наступного використанню. • Закріплення матеріалу зробити шляхом включення окремих слухачів в апарат ІП-4 і випробування його в роботі. Показати в роботі основні вузли апарата і метод використання.
