Тема: Строительные элементы инженерного оборудования здания. 1. Вентиляционные и дымовые каналы Вентиляционные каналы предназначены для естест венной вытяжки воздуха из помещения кухонь, санитар ныхузлов и для отвода продуктов сгорания от газовых водонагревателей. В кирпичных зданиях вентиляционные каналы располагают во внутренних стенах. Сечение кана лов кратно половине кирпича.
В полносборных зданиях вентиляционные каналы про ходят в железобетонных блоках, установлен ных один на другой. Воздух из помещения отводится ка налом спутником и через два этажа имеет вывод в канал 1 сборник. В общественных зданиях при естественной вентиляции применяют приставные короба из гипсобетонных плит. В пределах чердака вентиляционные каналы объединяют сборным коробом, который поверх крыши завершается вытяж ной шахтой.

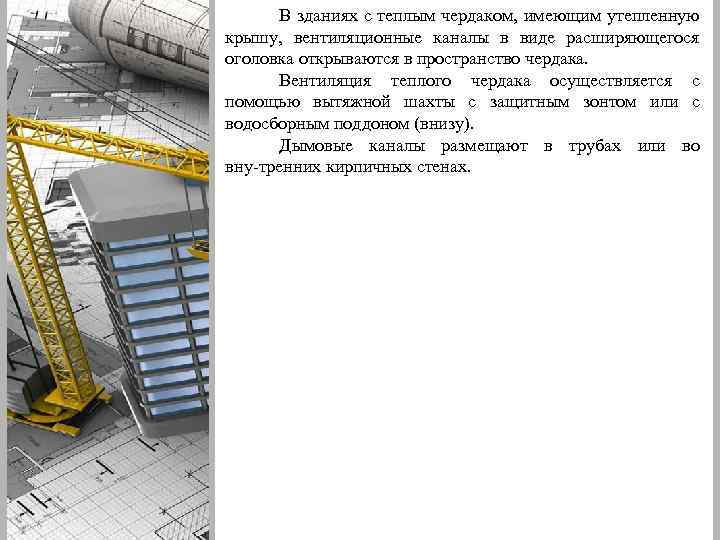

В зданиях с теплым чердаком, имеющим утепленную крышу, вентиляционные каналы в виде расширяющегося оголовка открываются в пространство чердака. Вентиляция теплого чердака осуществляется с помощью вытяжной шахты с защитным зонтом или с водосборным поддоном (внизу). Дымовые каналы размещают в трубах или во вну тренних кирпичных стенах.
Мусоропроводы. Санитарно-технические кабины. Мусоропровод — это вертикальная шахта, используе мая для удаления бытовых отходов. Жилые дома высо тойболее четырех этажей оборудуют мусоропроводами, размещенными в лестничных клетках. Основные элемен ты мусоропровода: вертикальный ствол, со бираемый из асбестоцементных труб, соединенных муф тами; приемные клапаны, поэтажно закре пленные хомутами к стволу мусоропровода; мусоросборочный бункер, имеющий задвижку, перекры вающую ствол мусоропровода во время разгрузки; вен тиляционная труба с дефлектором, завершающая мусоропровод и выходящая поверх крыши.

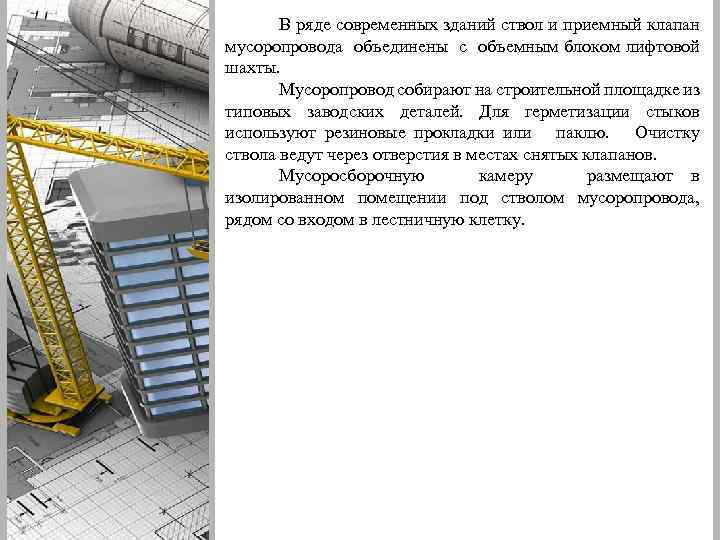

В ряде современных зданий ствол и приемный клапан мусоропровода объединены с объемным блоком лифтовой шахты. Мусоропровод собирают на строительной площадке из типовых заводских деталей. Для герметизации стыков используют резиновые прокладки или паклю. Очистку ствола ведут через отверстия в местах снятых клапанов. Мусоросборочную камеру размещают в изолированном помещении под стволом мусоропровода, рядом со входом в лестничную клетку.

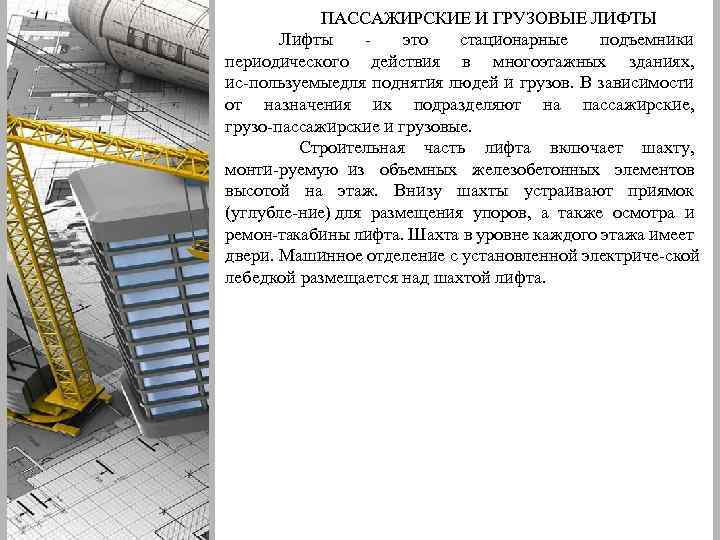

ПАССАЖИРСКИЕ И ГРУЗОВЫЕ ЛИФТЫ Лифты это стационарные подъемники периодического действия в многоэтажных зданиях, ис пользуемыедля поднятия людей и грузов. В зависимости от назначения их подразделяют на пассажирские, грузо пассажирские и грузовые. Строительная часть лифта включает шахту, монти руемую из объемных железобетонных элементов высотой на этаж. Внизу шахты устраивают приямок (углубле ние) для размещения упоров, а также осмотра и ремон такабины лифта. Шахта в уровне каждого этажа имеет двери. Машинное отделение с установленной электриче ской лебедкой размещается над шахтой лифта.

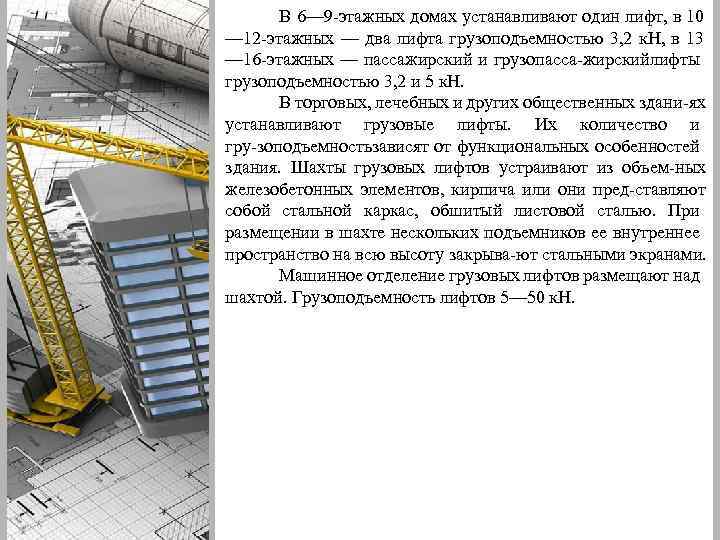

В 6— 9 этажных домах устанавливают один лифт, в 10 — 12 этажных — два лифта грузоподъемностью 3, 2 к. Н, в 13 — 16 этажных — пассажирский и грузопасса жирскийлифты грузоподъемностью 3, 2 и 5 к. Н. В торговых, лечебных и других общественных здани ях устанавливают грузовые лифты. Их количество и гру зоподъемностьзависят от функциональных особенностей здания. Шахты грузовых лифтов устраивают из объем ных железобетонных элементов, кирпича или они пред ставляют собой стальной каркас, обшитый листовой сталью. При размещении в шахте нескольких подъемников ее внутреннее пространство на всю высоту закрыва ют стальными экранами. Машинное отделение грузовых лифтов размещают над шахтой. Грузоподъемность лифтов 5— 50 к. Н.
