Тема: Статическая прочность лопаток 1. Нагрузки, действующие на лопатки. Расчетные схемы лопаток 2. Напряжения растяжения в профильной части рабочей лопатки от центробежных сил 3. Изгибающие моменты и напряжения изгиба от газодинамических сил 4. Изгибающие моменты и напряжения изгиба от центробежных сил. Компенсация напряжений изгиба от газодинамических сил напряжениями изгиба от центробежных сил

Нагрузки, действующие на лопатки. Расчетные схемы лопаток

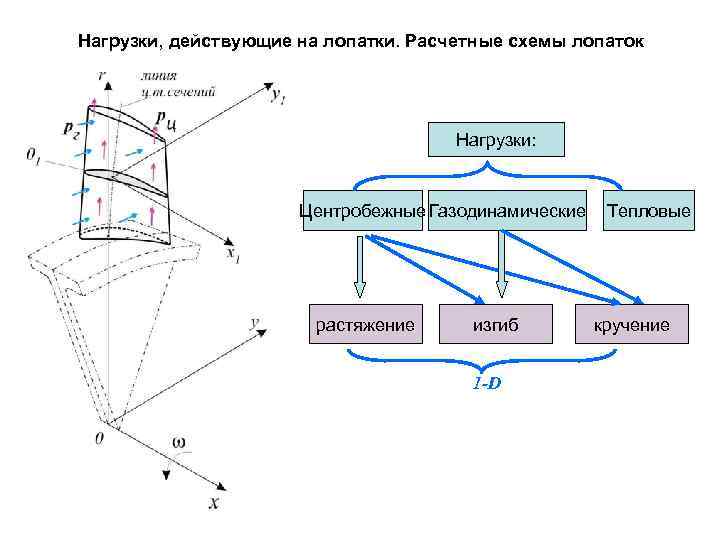

Нагрузки, действующие на лопатки. Расчетные схемы лопаток Нагрузки: Центробежные Газодинамические растяжение изгиб 1 -D Тепловые кручение

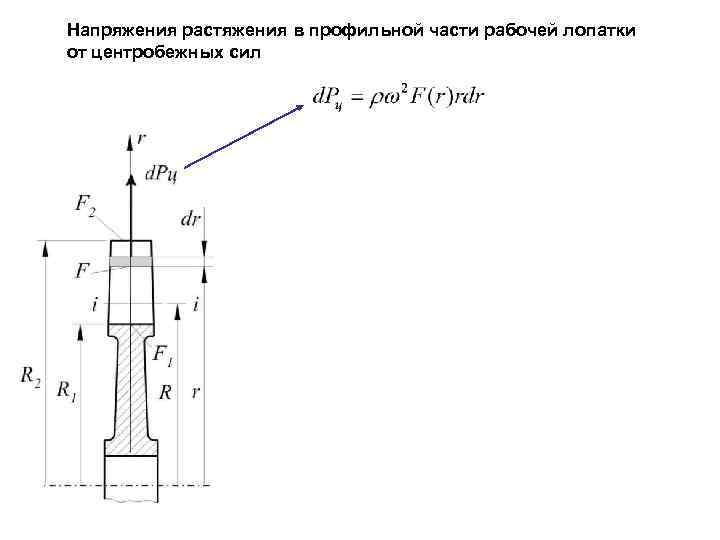

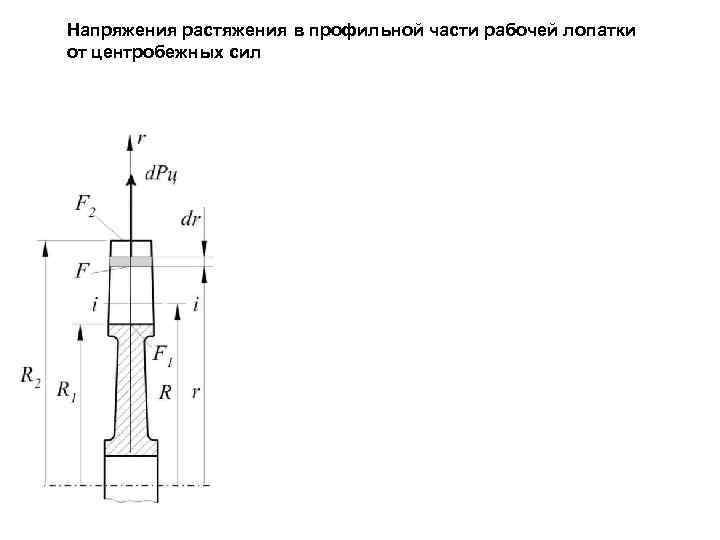

Напряжения растяжения в профильной части рабочей лопатки от центробежных сил

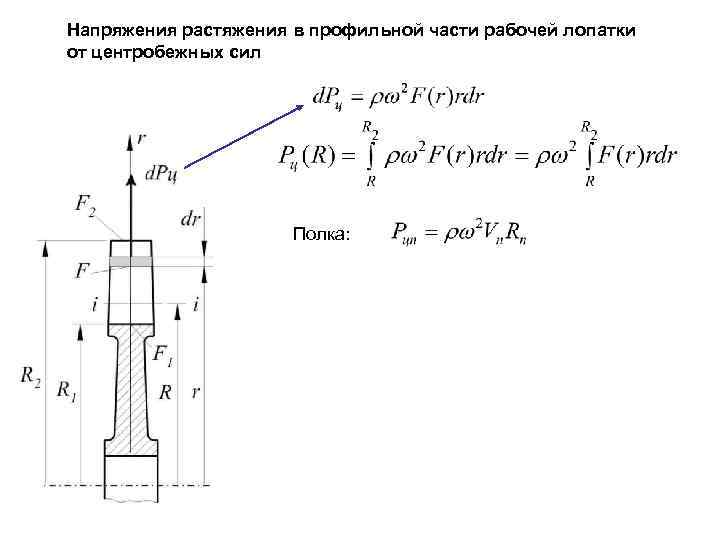

Напряжения растяжения в профильной части рабочей лопатки от центробежных сил Полка:

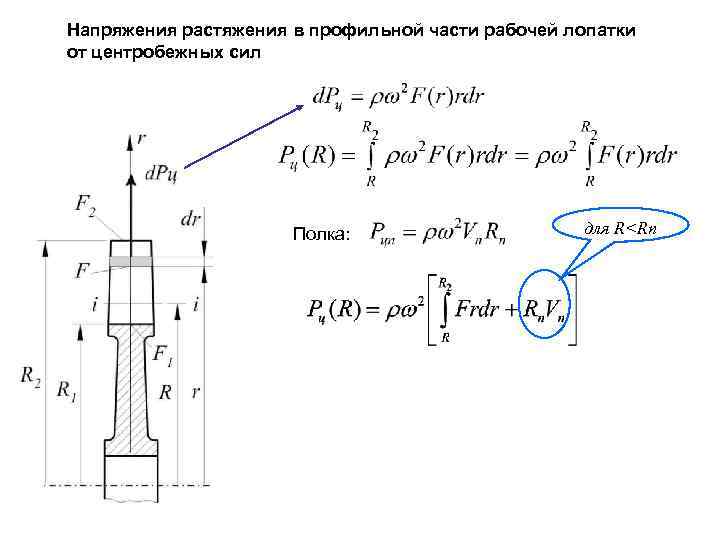

Напряжения растяжения в профильной части рабочей лопатки от центробежных сил Полка: для R

Частный случай 1 F=const , полки нет Vn=0 Напряжения растяжения от центробежных сил

Частный случай 1 В корневом сечении: F=const , полки нет Vn=0 Напряжения растяжения от центробежных сил

Напряжения растяжения от центробежных сил в лопатке с полкой для R

Изгибающие моменты и напряжения изгиба от газодинамических сил

Изгибающие моменты и напряжения изгиба от газодинамических сил погонная (на единицу длины лопатки) нагр

Изгибающие моменты и напряжения изгиба от газодинамически Изгибающие моменты

Изгибающие моменты и напряжения изгиба от газодинамически Правило знаков: Изг. момент положителен, если он поворачивает систему вокруг оси по час. стрелке, если смотреть в положительном направлении оси Изгибающие моменты

Изгибающие моменты и напряжения изгиба от газодинамически Приведение моментов к главным центральным осям

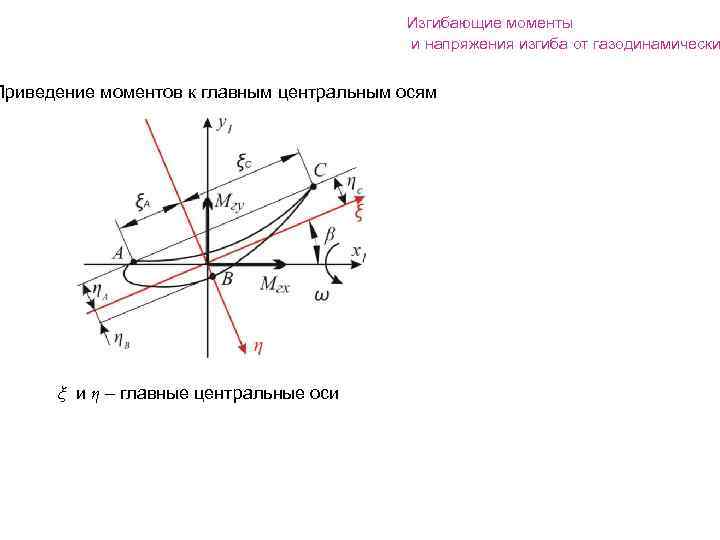

Изгибающие моменты и напряжения изгиба от газодинамически Приведение моментов к главным центральным осям ξ и η – главные центральные оси

Изгибающие моменты и напряжения изгиба от газодинамических сил

Изгибающие моменты и напряжения изгиба от газодинамических сил турбин а компрессо р распределение напряжений изгиба

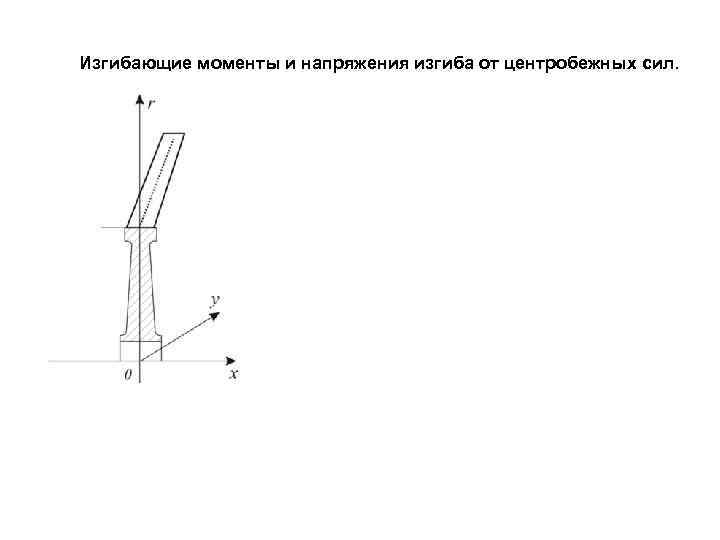

Изгибающие моменты и напряжения изгиба от центробежных сил.

Изгибающие моменты и напряжения изгиба от центробежных сил d. Mцу = - d. Рцr (х-хi) = - 2 (х – хi)Frdr

Изгибающие моменты и напряжения изгиба от центробежных

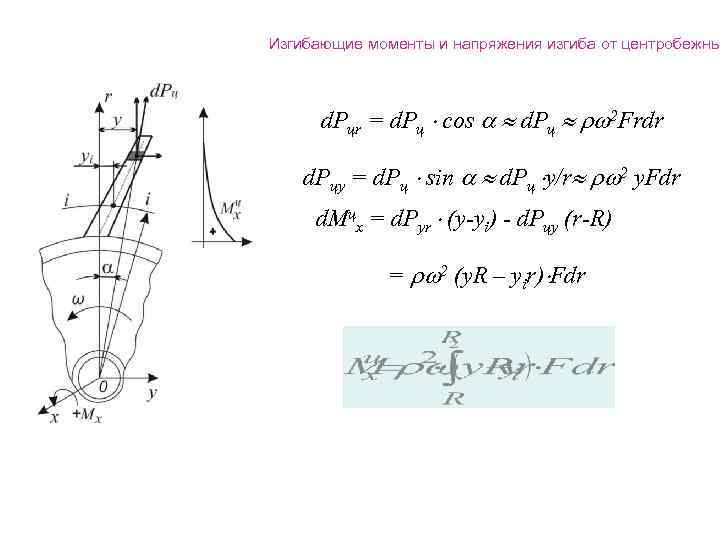

Изгибающие моменты и напряжения изгиба от центробежны d. Рцr = d. Рц cos d. Рц 2 Frdr d. Рцy = d. Рц sin d. Рц y/r 2 y. Fdr d. Mцх = d. Рyr (y-yi) - d. Рцy (r-R) = 2 (y. R – yir) Fdr

Суммарные напряжения растяжения и изгиба в профильной части лопатки взлетный режим 1 напряжения растяжения от центробежных сил 2 напряжения изгиба от газодинамических сил 3 напряжения изгиба от центробежных сил 4 суммарные напряжения

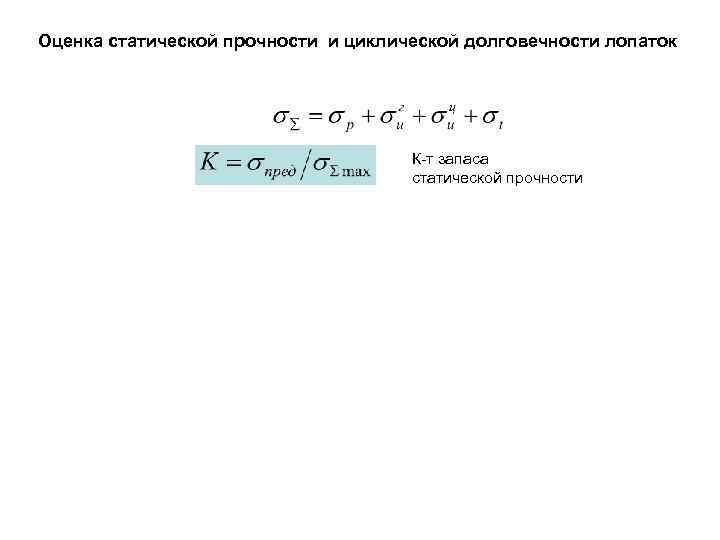

Оценка статической прочности и циклической долговечности лопаток К-т запаса статической прочности

Оценка статической прочности и циклической долговечности лопаток К-т запаса статической прочности Для холодных лопаток – предел прочности σв Для горячих лопаток – предел длительной прочности σдл T 1 < T 2 < T 3 нормативный запас статической прочности – 1, 8… 2, 0
