Тема: Розробка мікроконтролерного пристрою для електропунктури Виконавець: Фоменко Є. С. Керівник: ст. викл. Гугнін В. М. Харків 2012

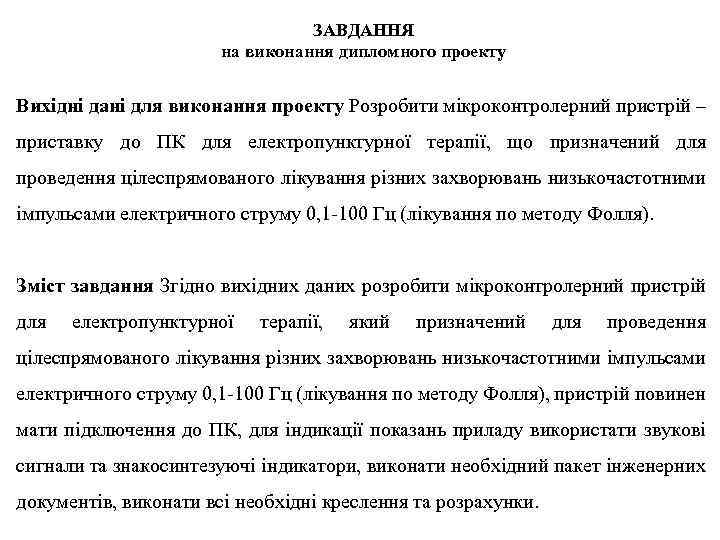

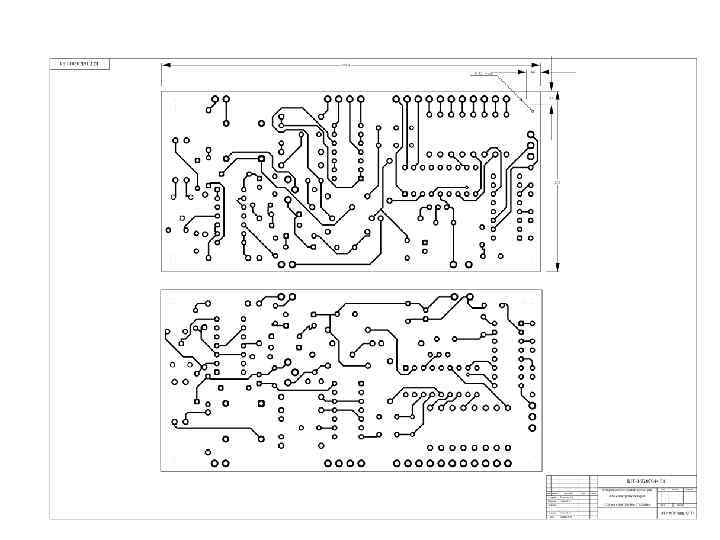

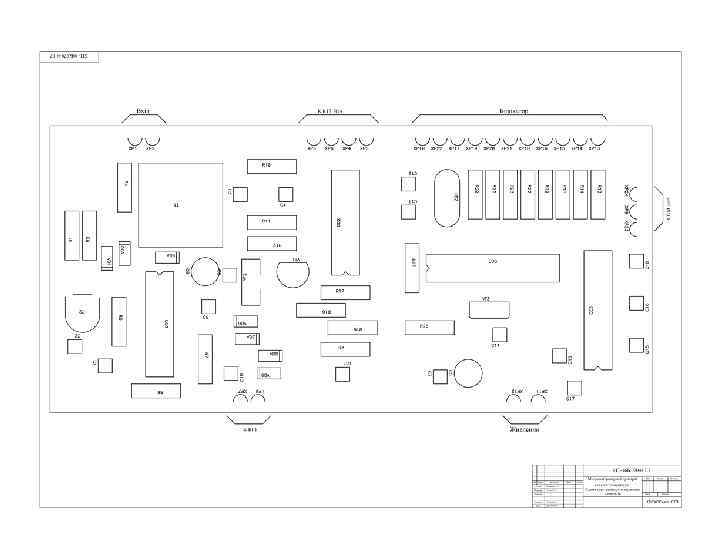

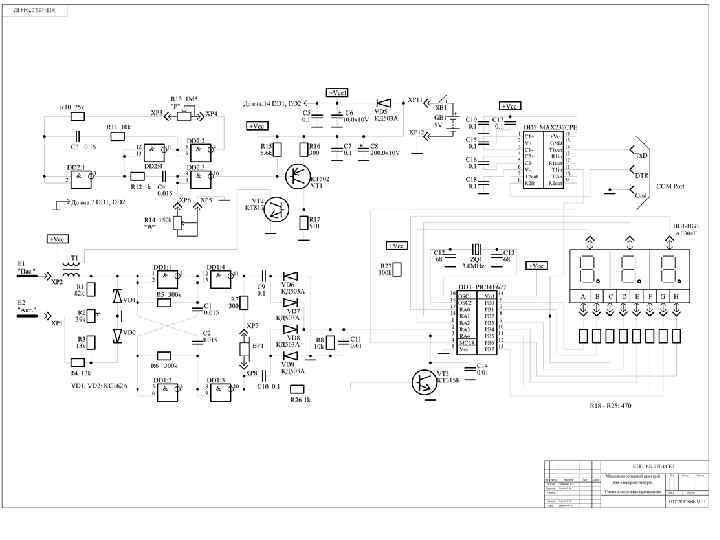

ЗАВДАННЯ на виконання дипломного проекту Вихідні дані для виконання проекту Розробити мікроконтролерний пристрій – приставку до ПК для електропунктурної терапії, що призначений для проведення цілеспрямованого лікування різних захворювань низькочастотними імпульсами електричного струму 0, 1 -100 Гц (лікування по методу Фолля). Зміст завдання Згідно вихідних даних розробити мікроконтролерний пристрій для електропунктурної терапії, який призначений для проведення цілеспрямованого лікування різних захворювань низькочастотними імпульсами електричного струму 0, 1 -100 Гц (лікування по методу Фолля), пристрій повинен мати підключення до ПК, для індикації показань приладу використати звукові сигнали та знакосинтезуючі індикатори, виконати необхідний пакет інженерних документів, виконати всі необхідні креслення та розрахунки.
РЕФЕРАТ Дипломний проект присвячений розробці мікроконтролерного пристрою для електроакупунктурної терапії та призначеного для проведення цілеспрямованого лікування різних захворювань низькочастотними імпульсами електричного струму (0, 1 -100 Гц). Пристрій має підключення до ПК по COMпорту. Ключові слова: ЕЛЕКТРОАКУПУНКТУРА, ТЕРАПІЯ БАТ, ТЕРАПЕВТИЧНИЙ ПРИЛАД.

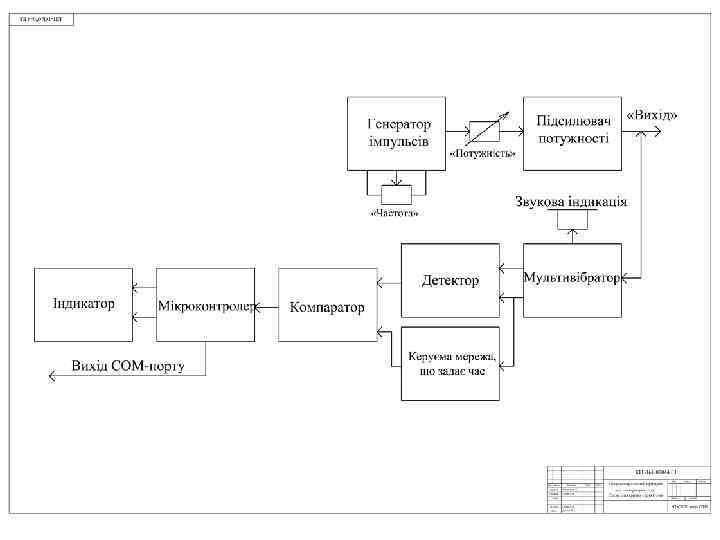

ТЕХНІЧНІ ВИМОГИ 1 Конструктивні і технічні характеристики виробу 1. 1 Пристрій повинен підключатися до ПК за допомогою інтерфейсу COM або USB. 1. 2 Для відображення інформації використати знакосинтезуючі 7 -ми сегментні індикатори 1. 3 Пошук і визначення стану біологічно активної точки повинен проводиться за двома її електричним характеристикам - опором і напругою. 1. 4 Пристрій повинен дозволяти регулювання частоти і потужності лікувальних імпульсів 1. 5 Частота генерованих імпульсів повинна знаходитися в межах 2 Гц … 2 к. Гц 2 Вимоги до функціональності 2. 1 Пристрій повинен допомагати в находженні акупунктурних точок; 2. 2 Пристрій повинен діагностувати акупунктурну точку за трьома ознаками; 2. 3 Пристрій повинен проводити електротерапію акупунктурних точок; 2. 4. Під час проведення терапії пристрій повинен продовжувати спостереження за станом акупунктурної точки.

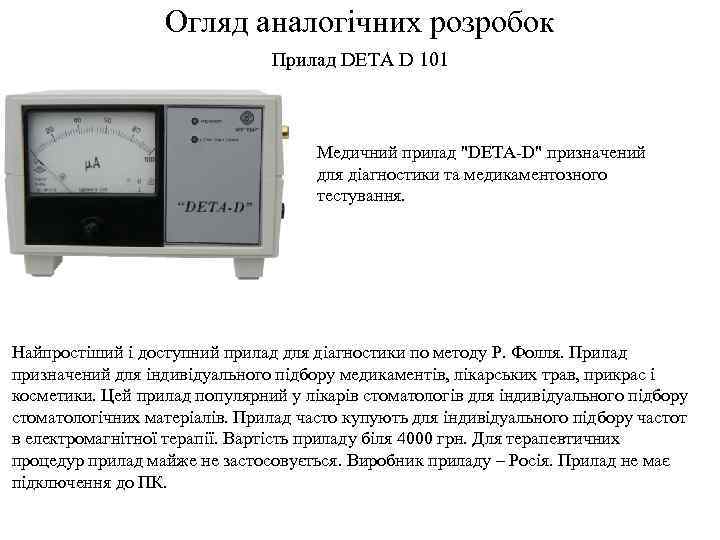

Огляд аналогічних розробок Прилад DETA D 101 Медичний прилад "DETA-D" призначений для діагностики та медикаментозного тестування. Найпростіший і доступний прилад для діагностики по методу Р. Фолля. Прилад призначений для індивідуального підбору медикаментів, лікарських трав, прикрас і косметики. Цей прилад популярний у лікарів стоматологів для індивідуального підбору стоматологічних матеріалів. Прилад часто купують для індивідуального підбору частот в електромагнітної терапії. Вартість приладу біля 4000 грн. Для терапевтичних процедур прилад майже не застосовується. Виробник приладу – Росія. Прилад не має підключення до ПК.

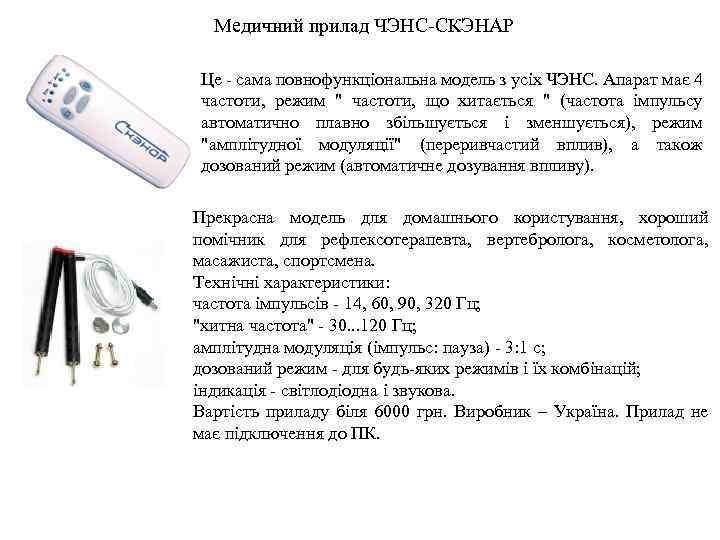

Медичний прилад ЧЭНС-СКЭНАР Це - сама повнофункціональна модель з усіх ЧЭНС. Апарат має 4 частоти, режим " частоти, що хитається " (частота імпульсу автоматично плавно збільшується і зменшується), режим "амплітудної модуляції" (переривчастий вплив), а також дозований режим (автоматичне дозування впливу). Прекрасна модель для домашнього користування, хороший помічник для рефлексотерапевта, вертебролога, косметолога, масажиста, спортсмена. Технічні характеристики: частота імпульсів - 14, 60, 90, 320 Гц; "хитна частота" - 30. . . 120 Гц; амплітудна модуляція (імпульс: пауза) - 3: 1 с; дозований режим - для будь-яких режимів і їх комбінацій; індикація - світлодіодна і звукова. Вартість приладу біля 6000 грн. Виробник – Україна. Прилад не має підключення до ПК.

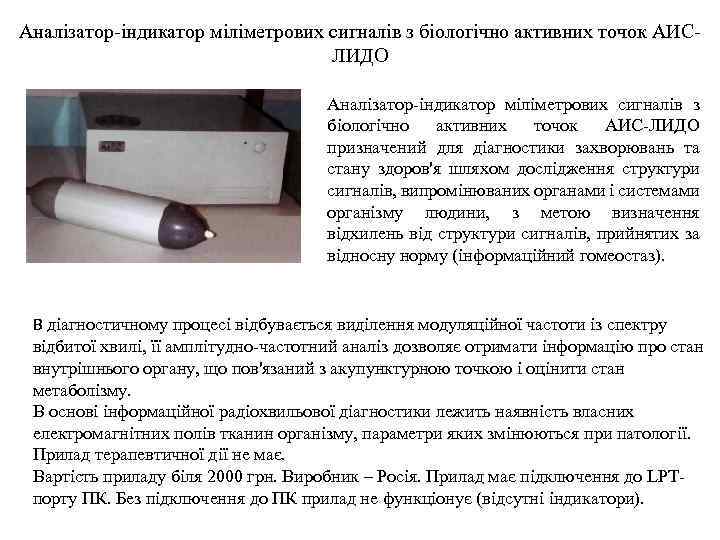

Аналізатор-індикатор міліметрових сигналів з біологічно активних точок АИСЛИДО Аналізатор-індикатор міліметрових сигналів з біологічно активних точок АИС-ЛИДО призначений для діагностики захворювань та стану здоров'я шляхом дослідження структури сигналів, випромінюваних органами і системами організму людини, з метою визначення відхилень від структури сигналів, прийнятих за відносну норму (інформаційний гомеостаз). В діагностичному процесі відбувається виділення модуляційної частоти із спектру відбитої хвилі, її амплітудно-частотний аналіз дозволяє отримати інформацію про стан внутрішнього органу, що пов'язаний з акупунктурною точкою і оцінити стан метаболізму. В основі інформаційної радіохвильової діагностики лежить наявність власних електромагнітних полів тканин організму, параметри яких змінюються при патології. Прилад терапевтичної дії не має. Вартість приладу біля 2000 грн. Виробник – Росія. Прилад має підключення до LPTпорту ПК. Без підключення до ПК прилад не функціонує (відсутні індикатори).
Медичний прилад «Кабінет Фолля - PRO» Дана версія приладу поєднує в собі безліч діагностичних і лікувальних функцій при мінімальній ціні у своєму класі (веред приладів даного виробника). Потрібно відмітити, що дані прилади є найбільш подібними по своїх технічних характеристиках та функціональних можливостях до приладу, що розроблений в даній роботі. Основні технічні характеристики приладу: Напруга живлення від зовнішньої мережі, В - 220 Гальванічна розв'язка пацієнта, В - 3500 Загальний струм споживання, м. А, - не більше 400 Швидкодія, вимірювань в секунду - 1600 Інтерфейс підключення до комп'ютера - RS-232 (COM-порт) Швидкість обміну даних з комп'ютером, бод - 19200 Напруга на електродах в режимі діагностики по Фоллю, В. +1. 28 Струм в режимі діагностики по Фоллю, мк. А - 12 Максимальна напруга на електродах у режимі терапії, В. +/-20 Струм в режимі електротерапії, м. А, - не більше 0. 5 Діапазон частот в режимі електротерапії, Гц - 0. . . 10 Діапазон частот в режимі цифрової БРТ, Гц - 0. . . 20000

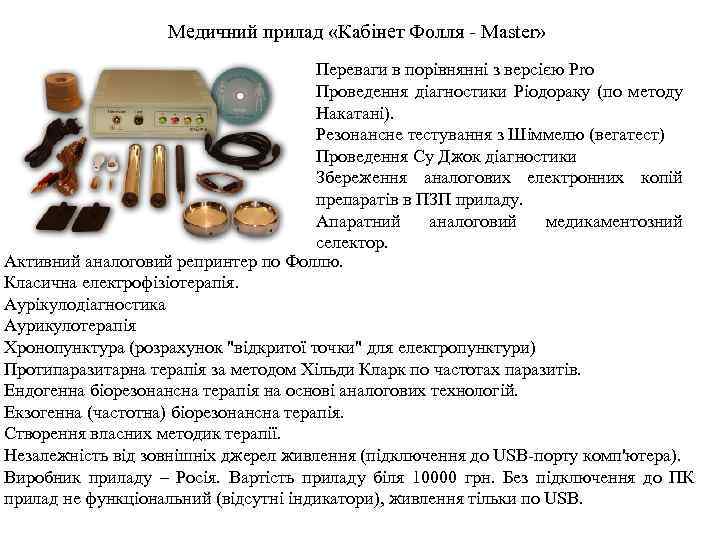

Медичний прилад «Кабінет Фолля - Master» Переваги в порівнянні з версією Pro Проведення діагностики Ріодораку (по методу Накатані). Резонансне тестування з Шіммелю (вегатест) Проведення Су Джок діагностики Збереження аналогових електронних копій препаратів в ПЗП приладу. Апаратний аналоговий медикаментозний селектор. Активний аналоговий репринтер по Фоллю. Класична електрофізіотерапія. Аурікулодіагностика Аурикулотерапія Хронопунктура (розрахунок "відкритої точки" для електропунктури) Протипаразитарна терапія за методом Хільди Кларк по частотах паразитів. Ендогенна біорезонансна терапія на основі аналогових технологій. Екзогенна (частотна) біорезонансна терапія. Створення власних методик терапії. Незалежність від зовнішніх джерел живлення (підключення до USB-порту комп'ютера). Виробник приладу – Росія. Вартість приладу біля 10000 грн. Без підключення до ПК прилад не функціональний (відсутні індикатори), живлення тільки по USB.

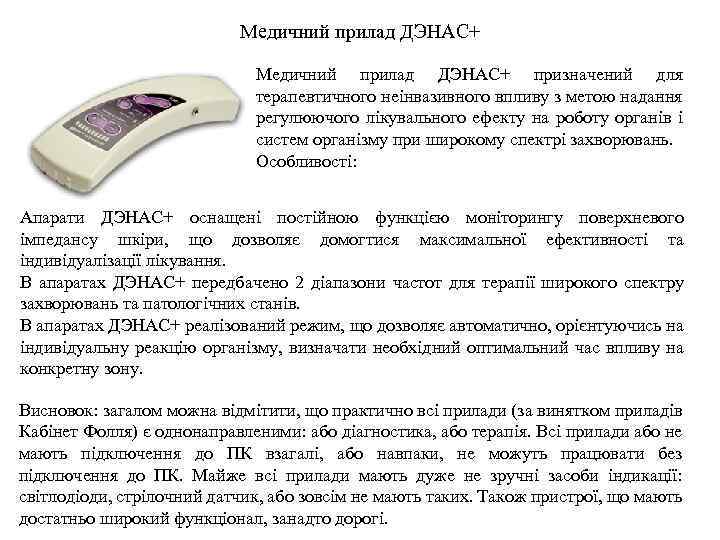

Медичний прилад ДЭНАС+ призначений для терапевтичного неінвазивного впливу з метою надання регулюючого лікувального ефекту на роботу органів і систем організму при широкому спектрі захворювань. Особливості: Апарати ДЭНАС+ оснащені постійною функцією моніторингу поверхневого імпедансу шкіри, що дозволяє домогтися максимальної ефективності та індивідуалізації лікування. В апаратах ДЭНАС+ передбачено 2 діапазони частот для терапії широкого спектру захворювань та патологічних станів. В апаратах ДЭНАС+ реалізований режим, що дозволяє автоматично, орієнтуючись на індивідуальну реакцію організму, визначати необхідний оптимальний час впливу на конкретну зону. Висновок: загалом можна відмітити, що практично всі прилади (за винятком приладів Кабінет Фолля) є однонаправленими: або діагностика, або терапія. Всі прилади або не мають підключення до ПК взагалі, або навпаки, не можуть працювати без підключення до ПК. Майже всі прилади мають дуже не зручні засоби індикації: світлодіоди, стрілочний датчик, або зовсім не мають таких. Також пристрої, що мають достатньо широкий функціонал, занадто дорогі.

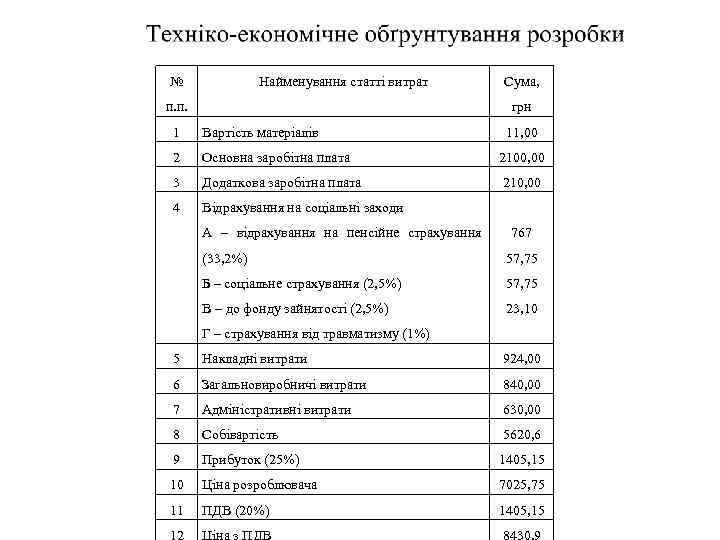

№ Найменування статті витрат п. п. Сума, грн 1 Вартість матеріалів 2 Основна заробітна плата 2100, 00 3 Додаткова заробітна плата 210, 00 4 Відрахування на соціальні заходи А – відрахування на пенсійне страхування 11, 00 767 (33, 2%) 57, 75 Б – соціальне страхування (2, 5%) 57, 75 В – до фонду зайнятості (2, 5%) 23, 10 Г – страхування від травматизму (1%) 5 Накладні витрати 924, 00 6 Загальновиробничі витрати 840, 00 7 Адміністративні витрати 630, 00 8 Собівартість 5620, 6 9 Прибуток (25%) 1405, 15 10 Ціна розроблювача 7025, 75 11 ПДВ (20%) 1405, 15 12 Ціна з ПДВ 8430, 9

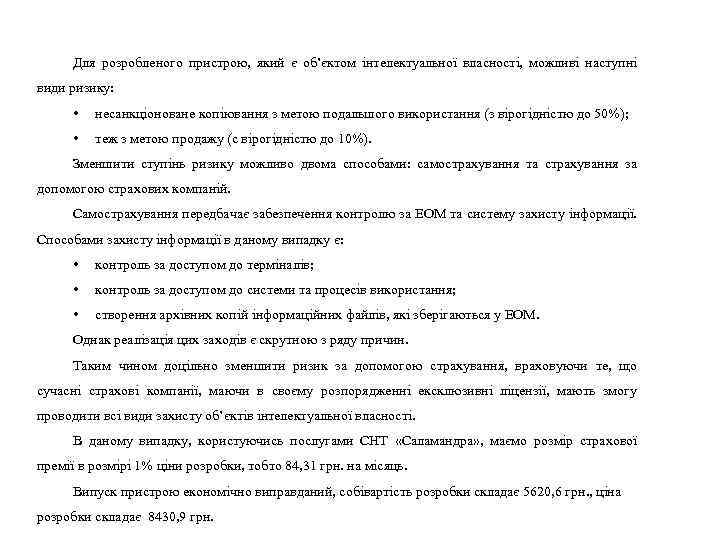

Для розробленого пристрою, який є об’єктом інтелектуальної власності, можливі наступні види ризику: • несанкціоноване копіювання з метою подальшого використання (з вірогідністю до 50%); • теж з метою продажу (с вірогідністю до 10%). Зменшити ступінь ризику можливо двома способами: самострахування та страхування за допомогою страхових компаній. Самострахування передбачає забезпечення контролю за ЕОМ та систему захисту інформації. Способами захисту інформації в даному випадку є: • контроль за доступом до терміналів; • контроль за доступом до системи та процесів використання; • створення архівних копій інформаційних файлів, які зберігаються у ЕОМ. Однак реалізація цих заходів є скрутною з ряду причин. Таким чином доцільно зменшити ризик за допомогою страхування, враховуючи те, що сучасні страхові компанії, маючи в своєму розпорядженні ексклюзивні ліцензії, мають змогу проводити всі види захисту об’єктів інтелектуальної власності. В даному випадку, користуючись послугами СНТ «Саламандра» , маємо розмір страхової премії в розмірі 1% ціни розробки, тобто 84, 31 грн. на місяць. Випуск пристрою економічно виправданий, собівартість розробки складає 5620, 6 грн. , ціна розробки складає 8430, 9 грн.
