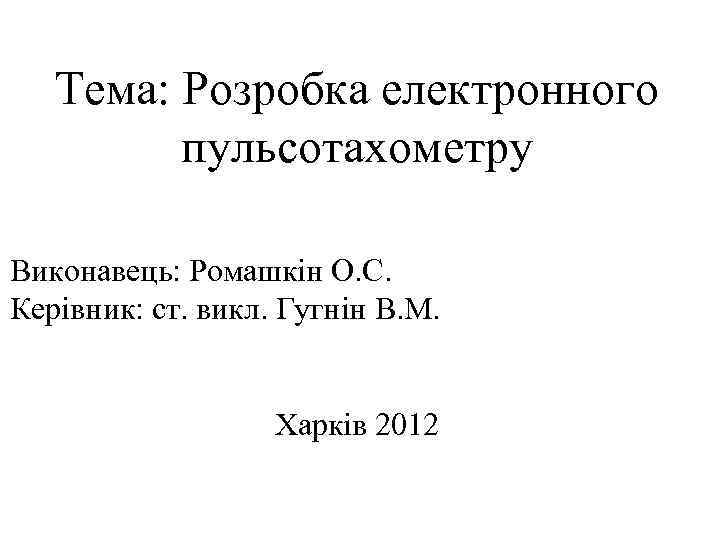

Тема: Розробка електронного пульсотахометру Виконавець: Ромашкін О. С. Керівник: ст. викл. Гугнін В. М. Харків 2012

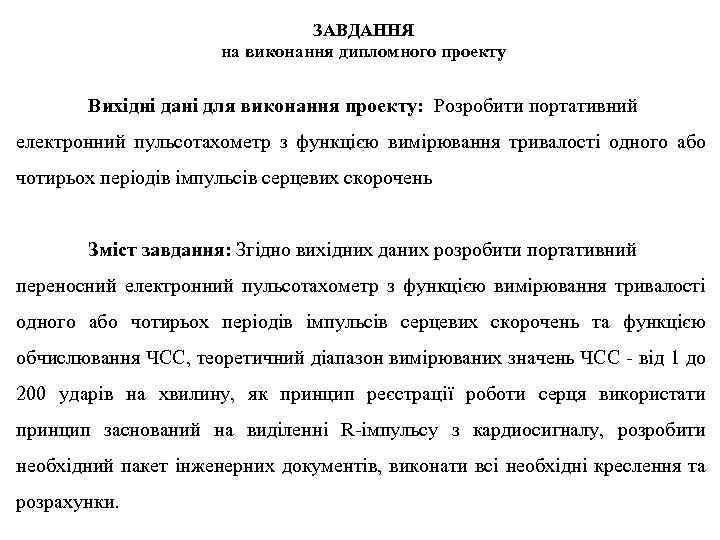

ЗАВДАННЯ на виконання дипломного проекту Вихідні дані для виконання проекту: Розробити портативний електронний пульсотахометр з функцією вимірювання тривалості одного або чотирьох періодів імпульсів серцевих скорочень Зміст завдання: Згідно вихідних даних розробити портативний переносний електронний пульсотахометр з функцією вимірювання тривалості одного або чотирьох періодів імпульсів серцевих скорочень та функцією обчислювання ЧСС, теоретичний діапазон вимірюваних значень ЧСС - від 1 до 200 ударів на хвилину, як принцип реєстрації роботи серця використати принцип заснований на виділенні R-імпульсу з кардиосигналу, розробити необхідний пакет інженерних документів, виконати всі необхідні креслення та розрахунки.

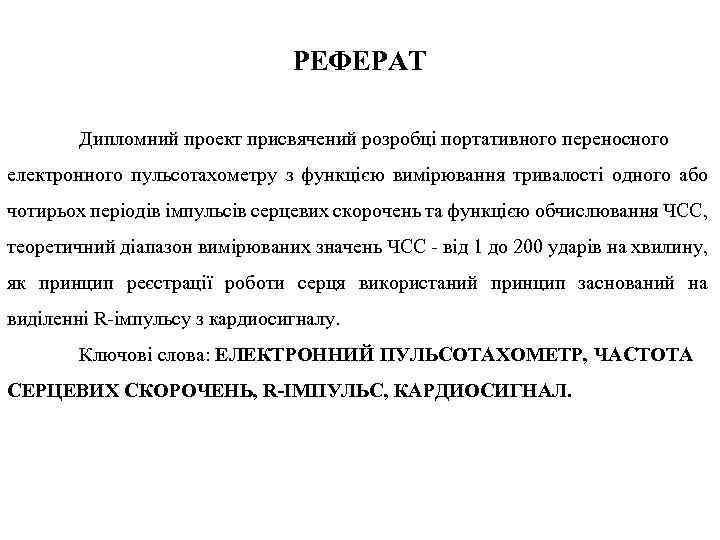

РЕФЕРАТ Дипломний проект присвячений розробці портативного переносного електронного пульсотахометру з функцією вимірювання тривалості одного або чотирьох періодів імпульсів серцевих скорочень та функцією обчислювання ЧСС, теоретичний діапазон вимірюваних значень ЧСС - від 1 до 200 ударів на хвилину, як принцип реєстрації роботи серця використаний принцип заснований на виділенні R-імпульсу з кардиосигналу. Ключові слова: ЕЛЕКТРОННИЙ ПУЛЬСОТАХОМЕТР, ЧАСТОТА СЕРЦЕВИХ СКОРОЧЕНЬ, R-ІМПУЛЬС, КАРДИОСИГНАЛ.
ЗВІТ

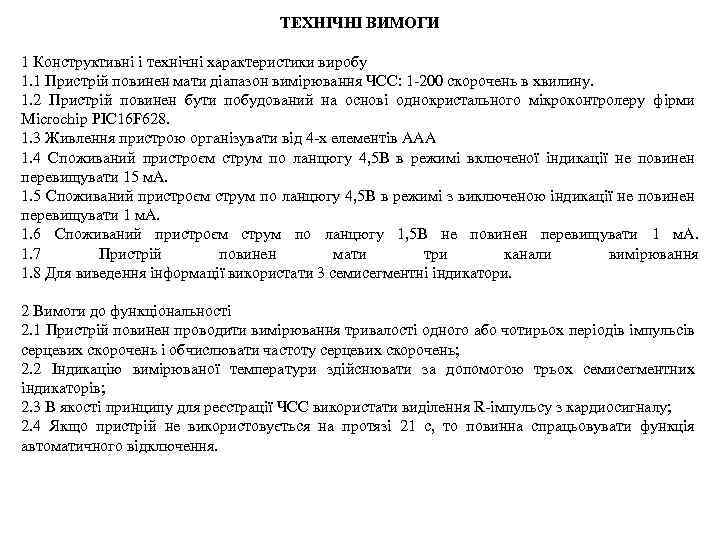

ТЕХНІЧНІ ВИМОГИ 1 Конструктивні і технічні характеристики виробу 1. 1 Пристрій повинен мати діапазон вимірювання ЧСС: 1 -200 скорочень в хвилину. 1. 2 Пристрій повинен бути побудований на основі однокристального мікроконтролеру фірми Microchip PIC 16 F 628. 1. 3 Живлення пристрою організувати від 4 -х елементів ААА 1. 4 Споживаний пристроєм струм по ланцюгу 4, 5 В в режимі включеної індикації не повинен перевищувати 15 м. А. 1. 5 Споживаний пристроєм струм по ланцюгу 4, 5 В в режимі з виключеною індикації не повинен перевищувати 1 м. А. 1. 6 Споживаний пристроєм струм по ланцюгу 1, 5 В не повинен перевищувати 1 м. А. 1. 7 Пристрій повинен мати три канали вимірювання 1. 8 Для виведення інформації використати 3 семисегментні індикатори. 2 Вимоги до функціональності 2. 1 Пристрій повинен проводити вимірювання тривалості одного або чотирьох періодів імпульсів серцевих скорочень і обчислювати частоту серцевих скорочень; 2. 2 Індикацію вимірюваної температури здійснювати за допомогою трьох семисегментних індикаторів; 2. 3 В якості принципу для реєстрації ЧСС використати виділення R-імпульсу з кардиосигналу; 2. 4 Якщо пристрій не використовується на протязі 21 с, то повинна спрацьовувати функція автоматичного відключення.

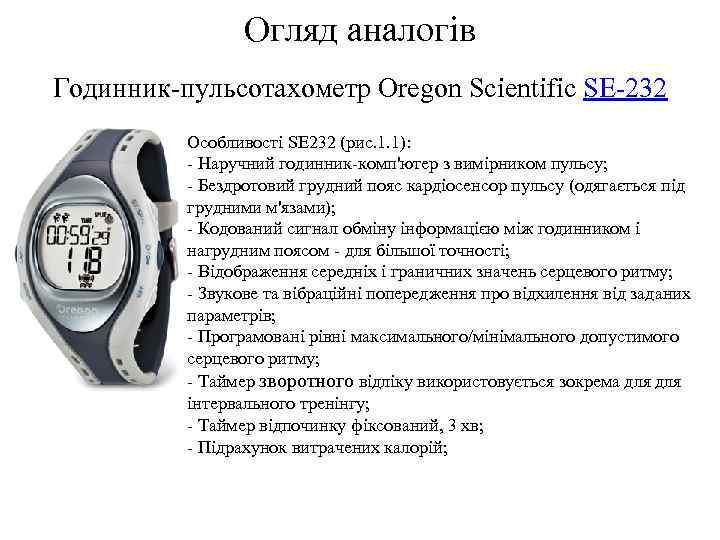

Огляд аналогів Годинник-пульсотахометр Oregon Scientific SE-232 Особливості SE 232 (рис. 1. 1): - Наручний годинник-комп'ютер з вимірником пульсу; - Бездротовий грудний пояс кардіосенсор пульсу (одягається під грудними м'язами); - Кодований сигнал обміну інформацією між годинником і нагрудним поясом - для більшої точності; - Відображення середніх і граничних значень серцевого ритму; - Звукове та вібраційні попередження про відхилення від заданих параметрів; - Програмовані рівні максимального/мінімального допустимого серцевого ритму; - Таймер зворотного відліку використовується зокрема для інтервального тренінгу; - Таймер відпочинку фіксований, 3 хв; - Підрахунок витрачених калорій;

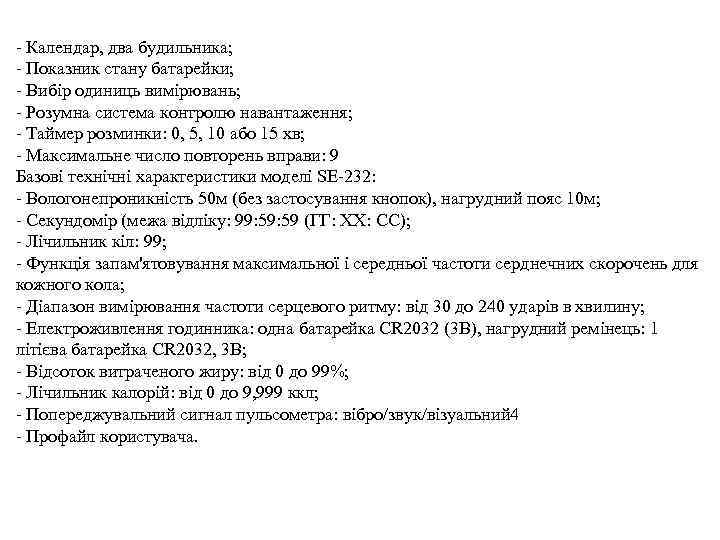

- Календар, два будильника; - Показник стану батарейки; - Вибір одиниць вимірювань; - Розумна система контролю навантаження; - Таймер розминки: 0, 5, 10 або 15 хв; - Максимальне число повторень вправи: 9 Базові технічні характеристики моделі SE-232: - Вологонепроникність 50 м (без застосування кнопок), нагрудний пояс 10 м; - Секундомір (межа відліку: 99: 59 (ГГ: ХХ: СС); - Лічильник кіл: 99; - Функція запам'ятовування максимальної і середньої частоти серднечних скорочень для кожного кола; - Діапазон вимірювання частоти серцевого ритму: від 30 до 240 ударів в хвилину; - Електроживлення годинника: одна батарейка CR 2032 (3 В), нагрудний ремінець: 1 літієва батарейка CR 2032, 3 В; - Відсоток витраченого жиру: від 0 до 99%; - Лічильник калорій: від 0 до 9, 999 ккл; - Попереджувальний сигнал пульсометра: вібро/звук/візуальний 4 - Профайл користувача.

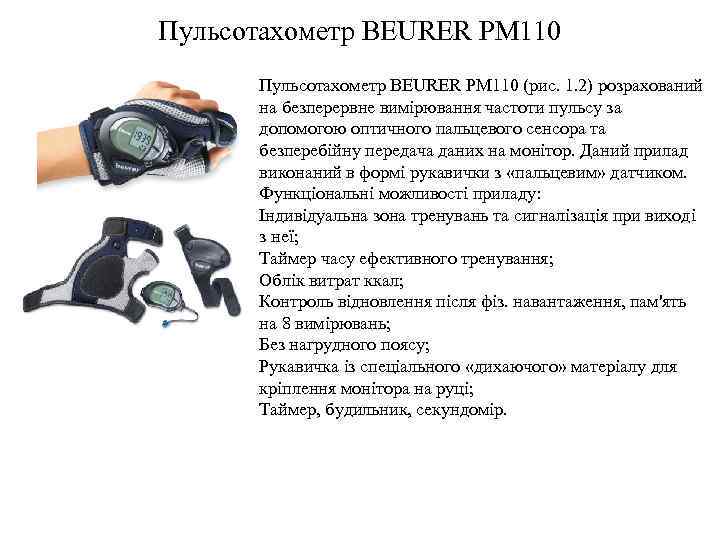

Пульсотахометр BEURER PM 110 (рис. 1. 2) розрахований на безперервне вимірювання частоти пульсу за допомогою оптичного пальцевого сенсора та безперебійну передача даних на монітор. Даний прилад виконаний в формі рукавички з «пальцевим» датчиком. Функціональні можливості приладу: Індивідуальна зона тренувань та сигналізація при виході з неї; Таймер часу ефективного тренування; Облік витрат ккал; Контроль відновлення після фіз. навантаження, пам'ять на 8 вимірювань; Без нагрудного поясу; Рукавичка із спеціального «дихаючого» матеріалу для кріплення монітора на руці; Таймер, будильник, секундомір.
Пульсотахометр Suunto M 5 Функції даної моделі: вимірювання часу, вимірювання пульсу, ефект тренувань, підрахунок витрати калорій, секундомір. До недоліків даної моделі можна віднести наступне: Складність для використання літніми людьми; Неможливість виконати вимірювання швидко через потребу в надяганні спеціального поясу; Надмірний функціонал; Велика ціна – біля 875 грн.

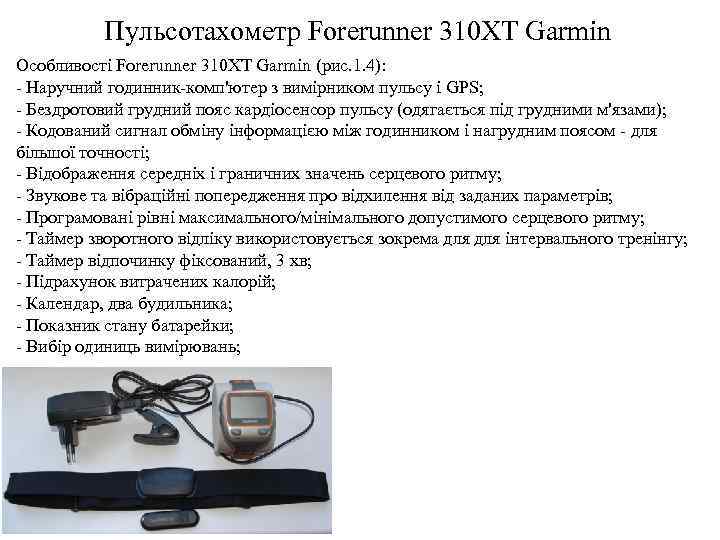

Пульсотахометр Forerunner 310 XT Garmin Особливості Forerunner 310 XT Garmin (рис. 1. 4): - Наручний годинник-комп'ютер з вимірником пульсу і GPS; - Бездротовий грудний пояс кардіосенсор пульсу (одягається під грудними м'язами); - Кодований сигнал обміну інформацією між годинником і нагрудним поясом - для більшої точності; - Відображення середніх і граничних значень серцевого ритму; - Звукове та вібраційні попередження про відхилення від заданих параметрів; - Програмовані рівні максимального/мінімального допустимого серцевого ритму; - Таймер зворотного відліку використовується зокрема для інтервального тренінгу; - Таймер відпочинку фіксований, 3 хв; - Підрахунок витрачених калорій; - Календар, два будильника; - Показник стану батарейки; - Вибір одиниць вимірювань;

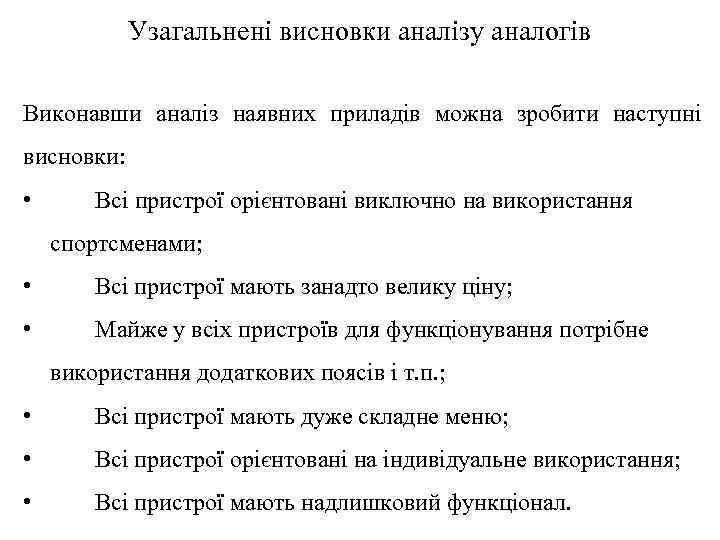

Узагальнені висновки аналізу аналогів Виконавши аналіз наявних приладів можна зробити наступні висновки: • Всі пристрої орієнтовані виключно на використання спортсменами; • Всі пристрої мають занадто велику ціну; • Майже у всіх пристроїв для функціонування потрібне використання додаткових поясів і т. п. ; • Всі пристрої мають дуже складне меню; • Всі пристрої орієнтовані на індивідуальне використання; • Всі пристрої мають надлишковий функціонал.

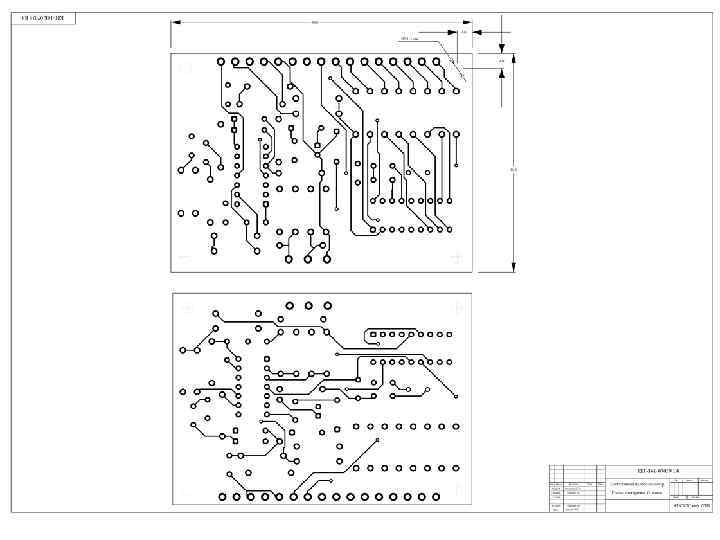

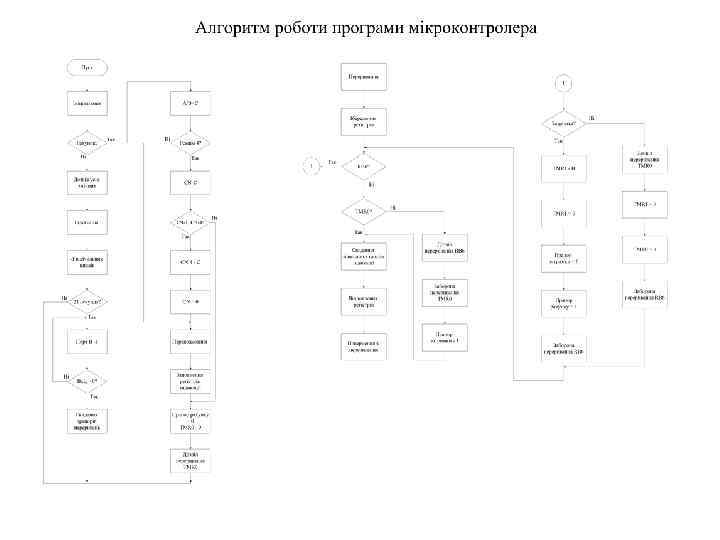

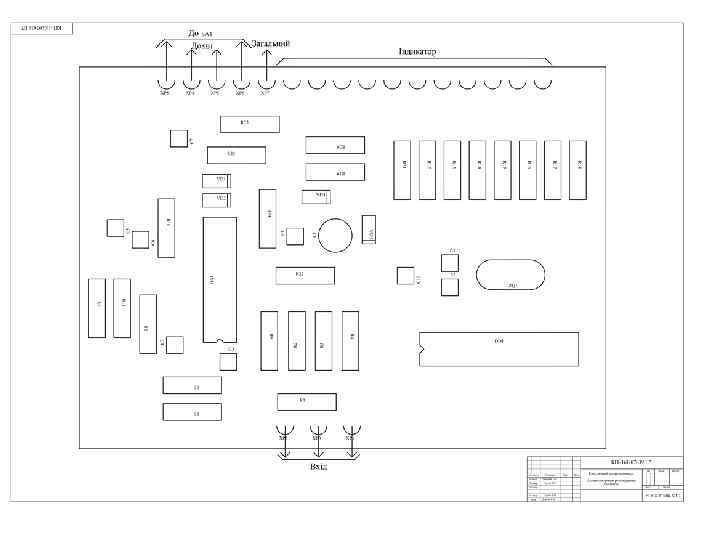

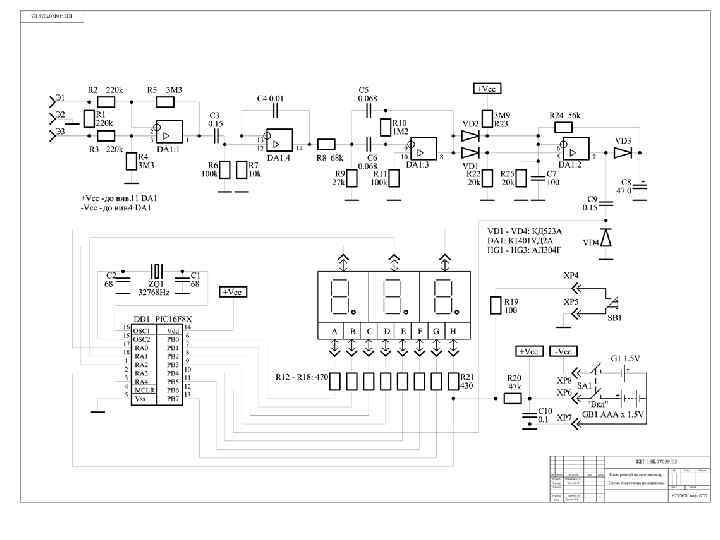

ТЕХНІКО-ЕКОНОМІЧНЕ ОБҐРУНТУВАННЯ РОЗРОБКИ Розрахунок собівартості і ціни виробу Найменування статей калькуляції Сума, грн. 1. Сировина й матеріали 10200, 0 2. Покупні комплектуючі вироби 8500, 0 3. Зворотні відходи 1020, 0 4. Транспортно-заготівельні витрати 2316, 0 5. Основна заробітна плата 3510, 0 6. Додаткова заробітна плата 351, 0

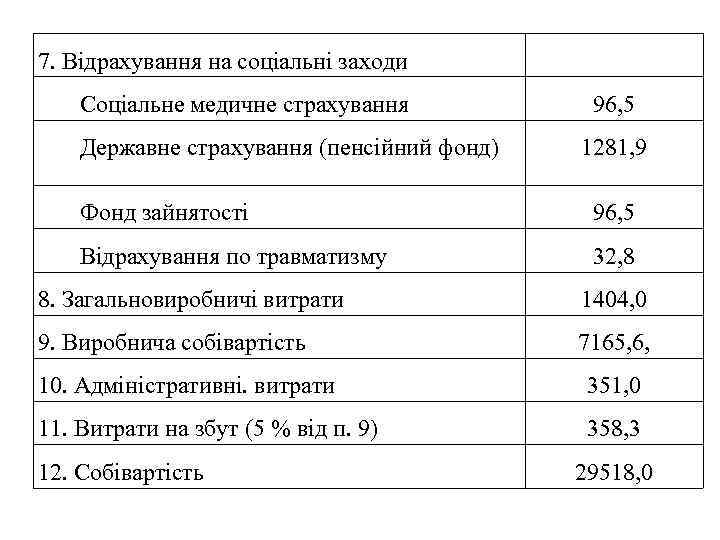

7. Відрахування на соціальні заходи Соціальне медичне страхування Державне страхування (пенсійний фонд) 96, 5 1281, 9 Фонд зайнятості 96, 5 Відрахування по травматизму 32, 8 8. Загальновиробничі витрати 1404, 0 9. Виробнича собівартість 7165, 6, 10. Адміністративні. витрати 351, 0 11. Витрати на збут (5 % від п. 9) 358, 3 12. Собівартість 29518, 0

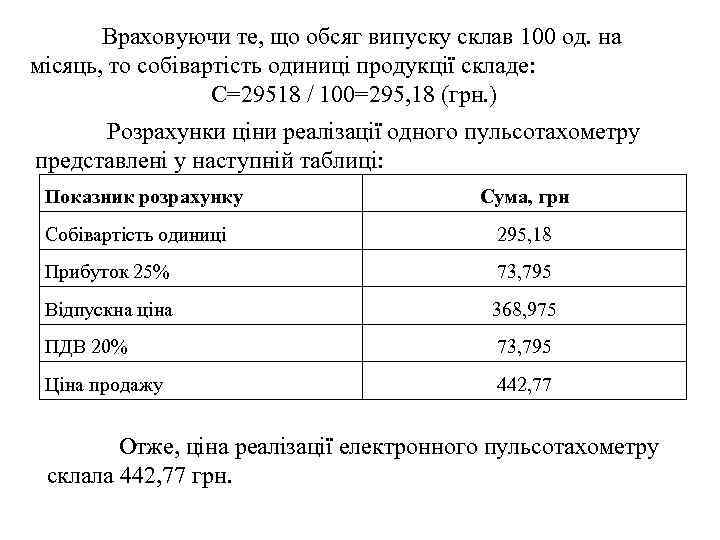

Враховуючи те, що обсяг випуску склав 100 од. на місяць, то собівартість одиниці продукції складе: С=29518 / 100=295, 18 (грн. ) Розрахунки ціни реалізації одного пульсотахометру представлені у наступній таблиці: Показник розрахунку Сума, грн Собівартість одиниці 295, 18 Прибуток 25% 73, 795 Відпускна ціна 368, 975 ПДВ 20% 73, 795 Ціна продажу 442, 77 Отже, ціна реалізації електронного пульсотахометру склала 442, 77 грн.
