Тема: Разработка математической модели для оптимальной загрузки оборудования на участке станков с числовым программным управлением Ом. ПО «Иртыш» для решения задачи автоматизации оперативно-календарного планирования Студентка: Тюменцева Ксения Валерьевна Руководитель: к. т. н. Мальгавко Дмитрий Сергеевич Омск 2015

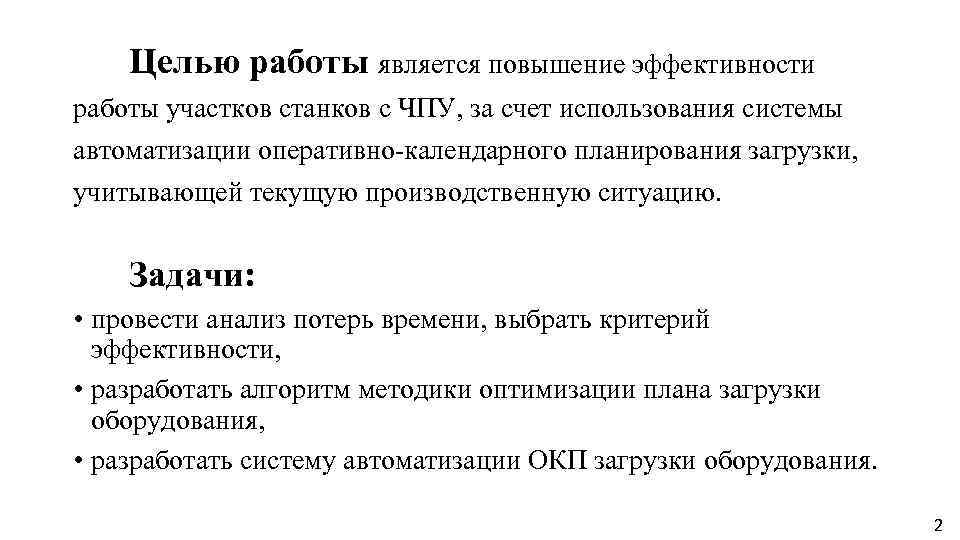

Целью работы является повышение эффективности работы участков станков с ЧПУ, за счет использования системы автоматизации оперативно-календарного планирования загрузки, учитывающей текущую производственную ситуацию. Задачи: • провести анализ потерь времени, выбрать критерий эффективности, • разработать алгоритм методики оптимизации плана загрузки оборудования, • разработать систему автоматизации ОКП загрузки оборудования. 2

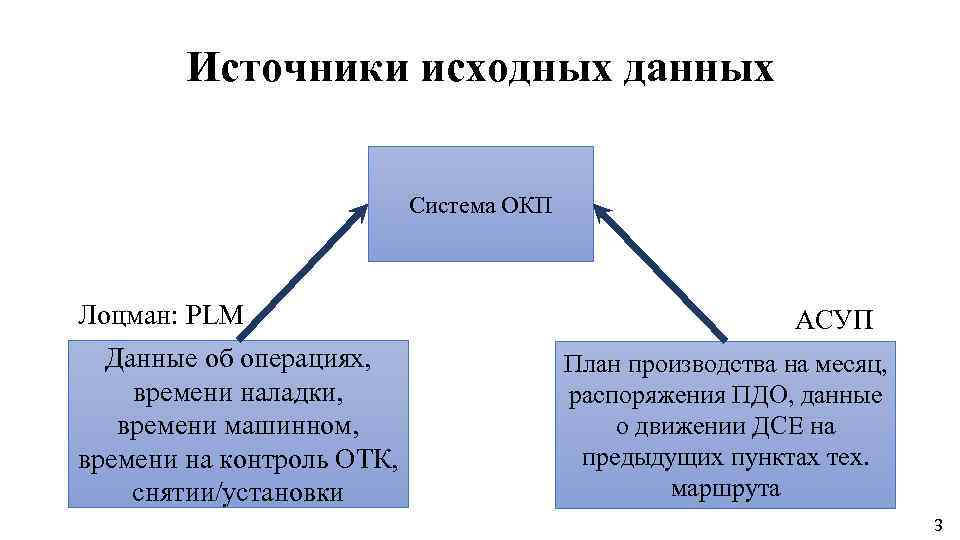

Источники исходных данных Система ОКП Лоцман: PLM Данные об операциях, времени наладки, времени машинном, времени на контроль ОТК, снятии/установки АСУП План производства на месяц, распоряжения ПДО, данные о движении ДСЕ на предыдущих пунктах тех. маршрута 3

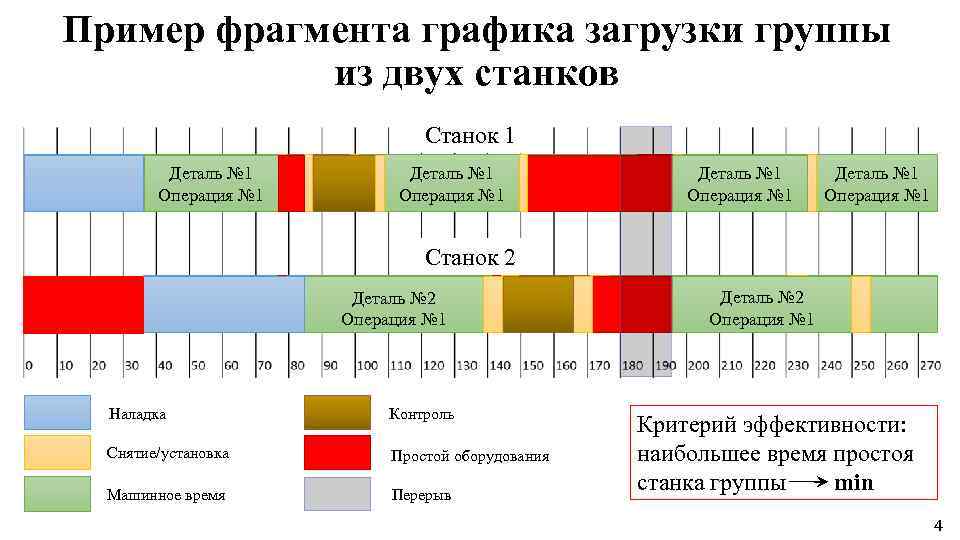

Пример фрагмента графика загрузки группы из двух станков Станок 1 Деталь № 1 Операция № 1 Деталь № 1 Операция № 1 Деталь № 1 Операция № 1 Станок 2 Деталь № 2 Операция № 1 Наладка Контроль Снятие/установка Простой оборудования Машинное время Перерыв Деталь № 2 Операция № 1 Критерий эффективности: наибольшее время простоя станка группы min 4

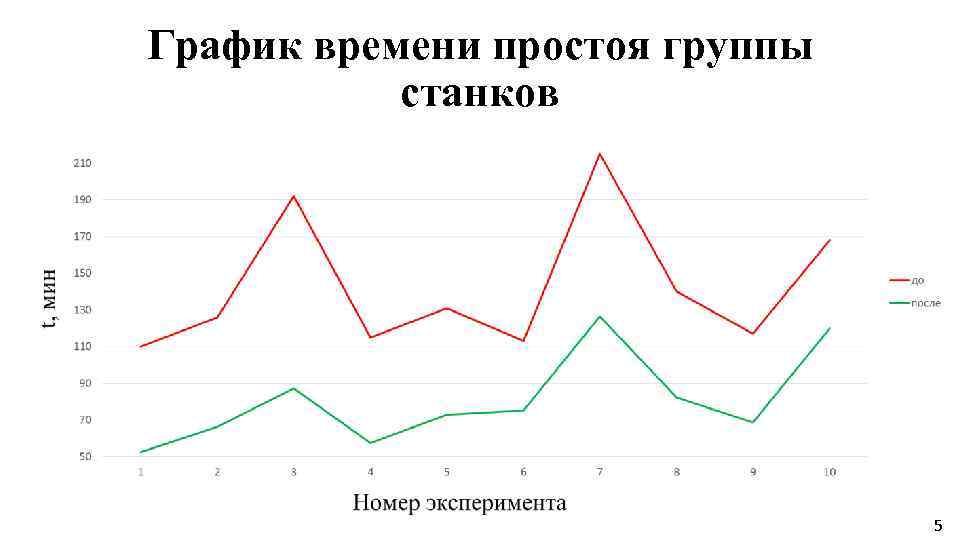

График времени простоя группы станков 5
Математическая модель Необходимо найти такую последовательность запусков видов деталей, при которой время простоя группы станков стремится к минимуму. (1) (2) (3) где 6

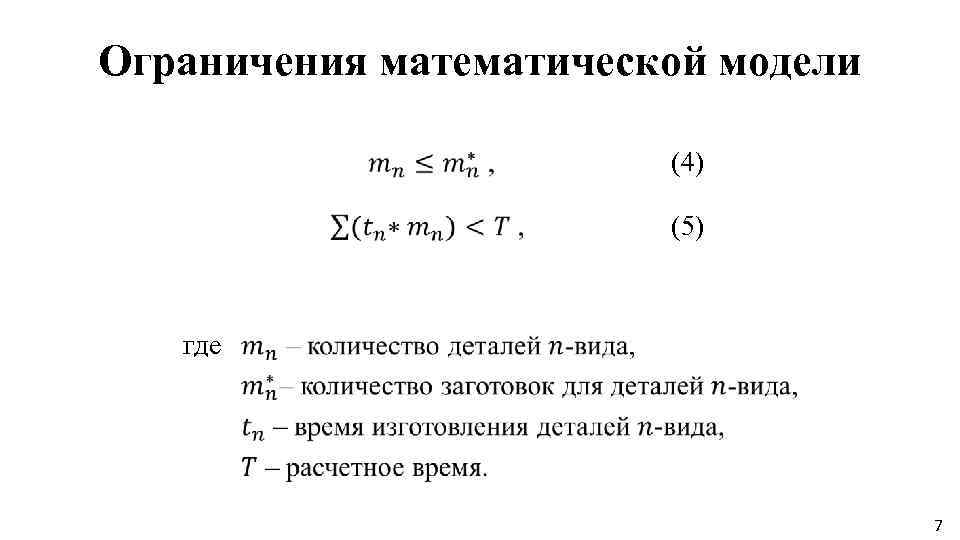

Ограничения математической модели (4) (5) где 7
Входные параметры модели: 8

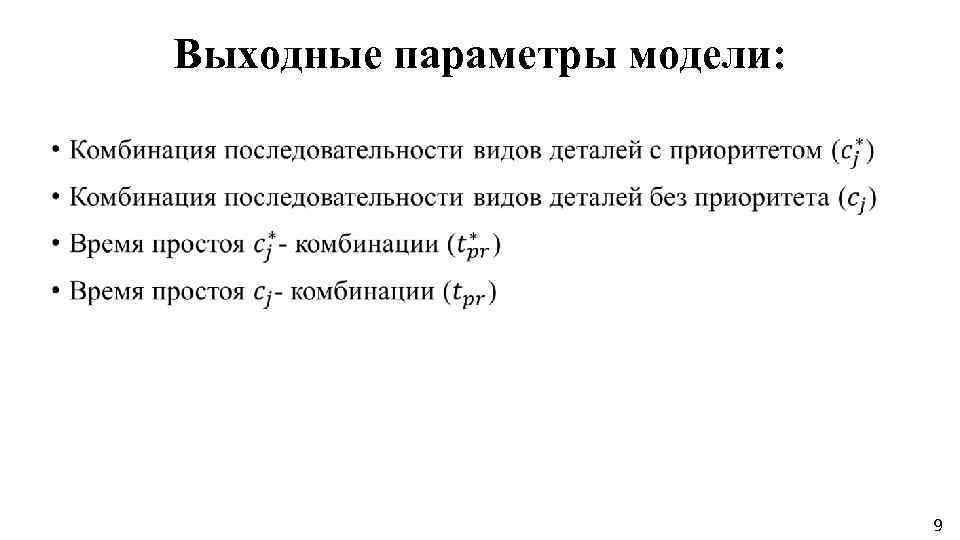

Выходные параметры модели: 9

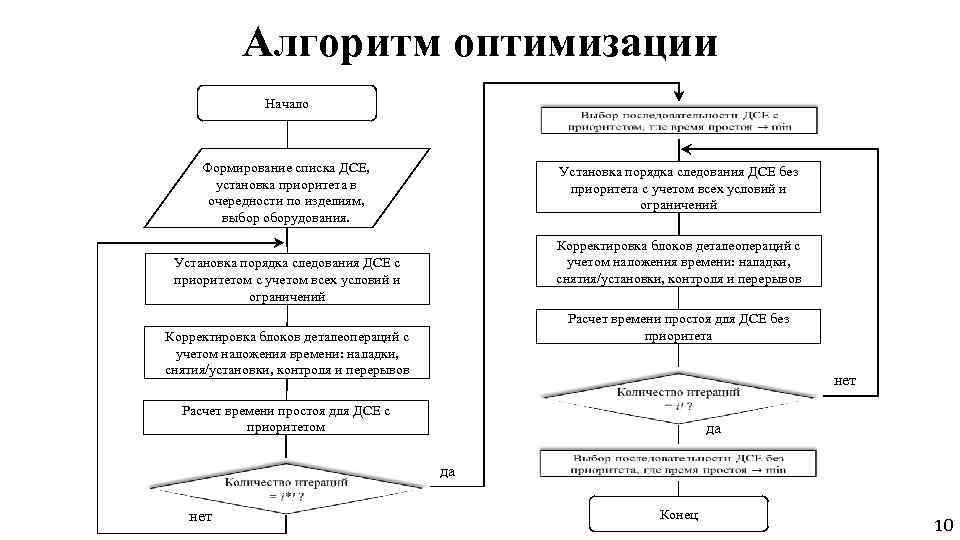

Алгоритм оптимизации Начало Формирование списка ДСЕ, установка приоритета в очередности по изделиям, выбор оборудования. Установка порядка следования ДСЕ без приоритета c учетом всех условий и ограничений Корректировка блоков деталеопераций с учетом наложения времени: наладки, снятия/установки, контроля и перерывов Установка порядка следования ДСЕ с приоритетом c учетом всех условий и ограничений Расчет времени простоя для ДСЕ без приоритета Корректировка блоков деталеопераций с учетом наложения времени: наладки, снятия/установки, контроля и перерывов Расчет времени простоя для ДСЕ с приоритетом нет да да Конец 10

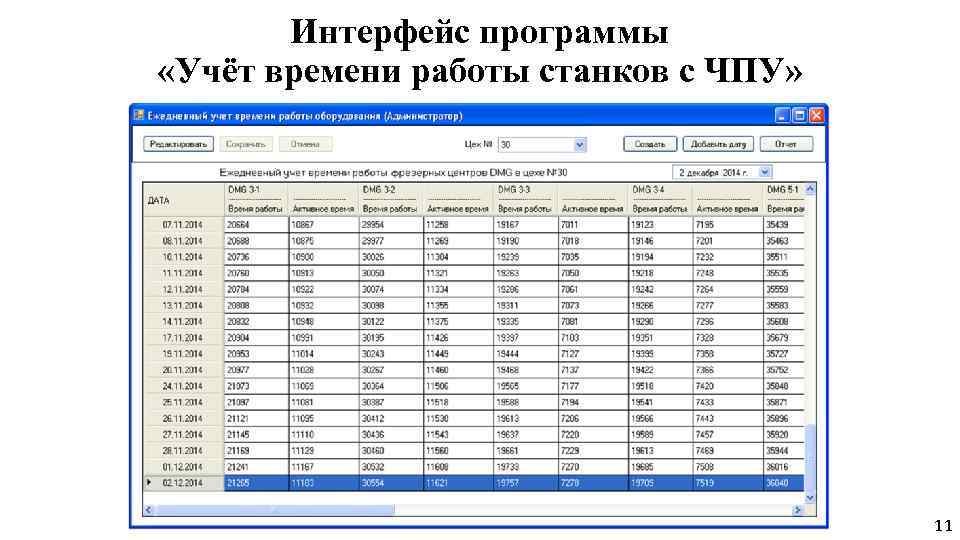

Интерфейс программы «Учёт времени работы станков с ЧПУ» 11

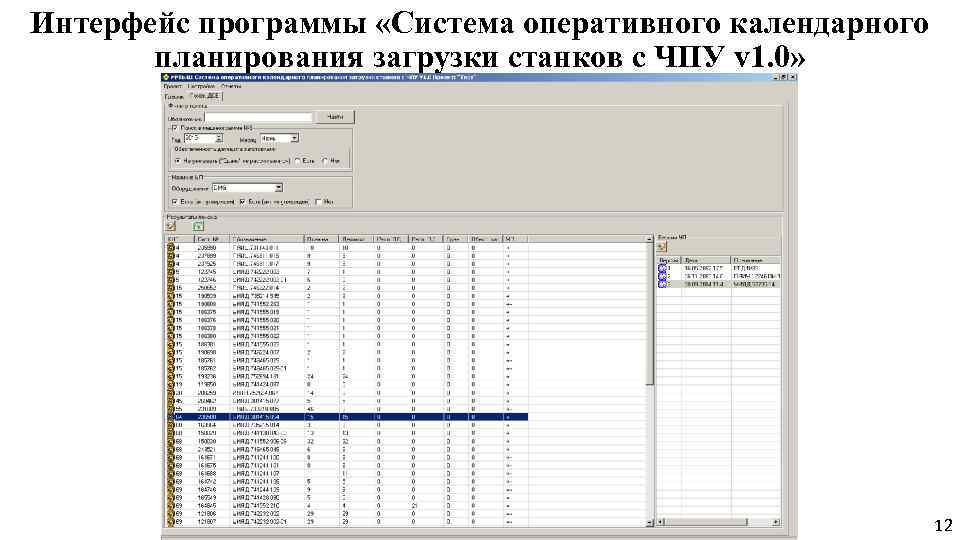

Интерфейс программы «Система оперативного календарного планирования загрузки станков с ЧПУ v 1. 0» 12

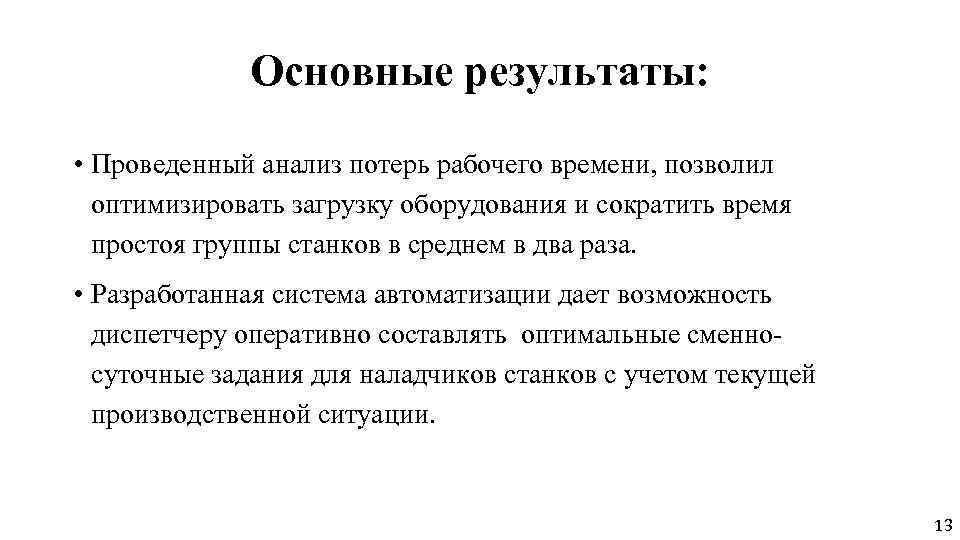

Основные результаты: • Проведенный анализ потерь рабочего времени, позволил оптимизировать загрузку оборудования и сократить время простоя группы станков в среднем в два раза. • Разработанная система автоматизации дает возможность диспетчеру оперативно составлять оптимальные сменносуточные задания для наладчиков станков с учетом текущей производственной ситуации. 13

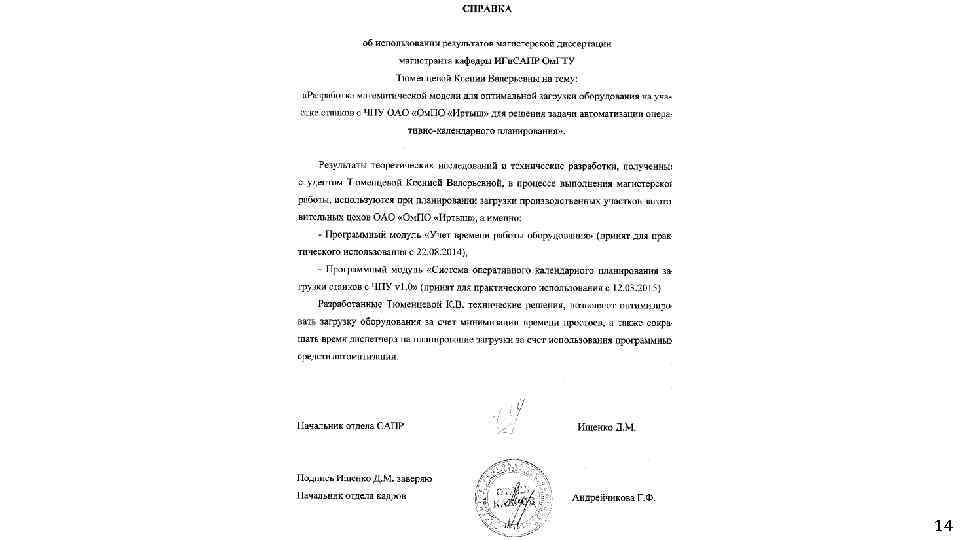

14
СПИСОК опубликованных и приравненных к ним научных и учебно-методических работ Тюменцевой Ксении Валерьевны № п/п 1. 2 3 4 5 6 7 Наименование работы, ее вид Выходные данные Разработка программного комплекса по оформлению заявлений об Информационные технологии в науке и изменении конструкторской документации для Ом. ПО «Иртыш» на базе производстве: материалы молодежной науч. -техн. конф. системы «Лоцман: PLM (статья) – Омск: Изд-во Ом. ГТУ, 2014. – 180 с. : ил. Автоматизация создания бизнес-процессов в системе «Лоцман: PLM» Информационные технологии в науке и (статья) производстве: материалы молодежной науч. -техн. конф. – Омск: Изд-во Ом. ГТУ, 2014. – 180 с. : ил. Разработка прикладной библиотеки для «Компас» (статья) Природные и интеллектуальные ресурсы Омского региона: материалы 3 межвузовской науч. конф. студентов и аспирантов – Омск, Изд-во Ом. ГТУ, 2013. – 432 с. : ил. Плагин для создания бизнес-процессов в системе Лоцман: PLM Свидетельство о государственной регистрации (свидетельство) программы для ЭВМ № 2014616934 Система автоматизации оперативно-календарного планирования для Информационные технологии в науке и оптимальной загрузки оборудования на участке станков с ЧПУ (статья) производстве: материалы Всероссийской молодежной науч. -техн. конф. –Омск: изд-во Ом. ГТУ, 2015. – 256 с. : ил. Разработка программы учета технологического оснащения организации (статья) Информационные технологии в науке и производстве: материалы Всероссийской молодежной науч. -техн. конф. –Омск: изд-во Ом. ГТУ, 2015. – 256 с. : ил. Разработка программы учета времени работы станков с ЧПУ (статья) Информационные технологии в науке и производстве: материалы Всероссийской молодежной науч. -техн. конф. – Омск: изд-во Ом. ГТУ, 2015. – 256 с. 15 : ил
