Тема: Расчет железобетонных каркаса Обратите внимание на макет колонн Цель: знакомимся с железобетонными колоннами, их разновидностями.

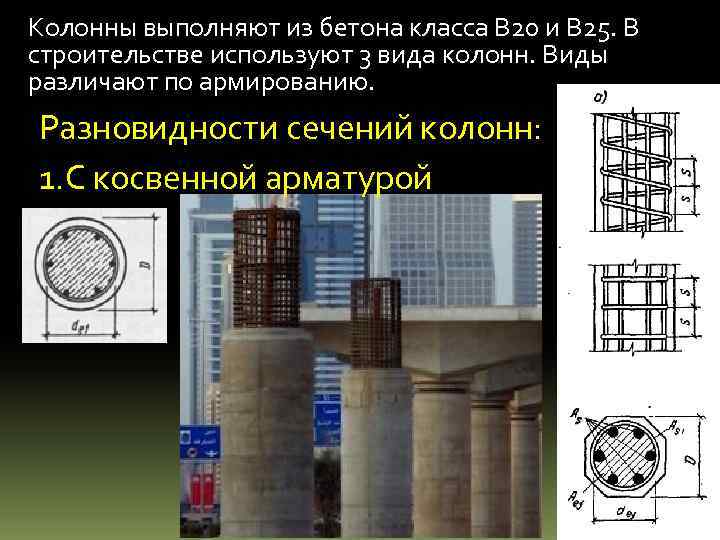

Колонны выполняют из бетона класса В 20 и В 25. В строительстве используют 3 вида колонн. Виды различают по армированию. Разновидности сечений колонн: 1. С косвенной арматурой

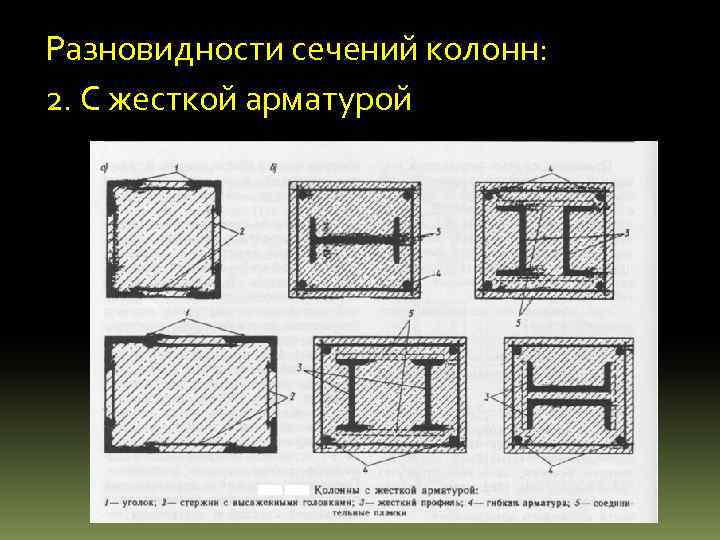

Разновидности сечений колонн: 2. С жесткой арматурой

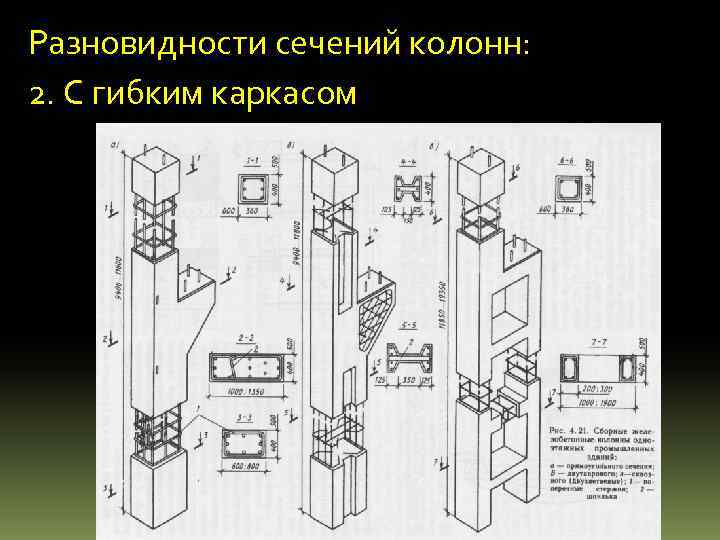

Разновидности сечений колонн: 2. С гибким каркасом

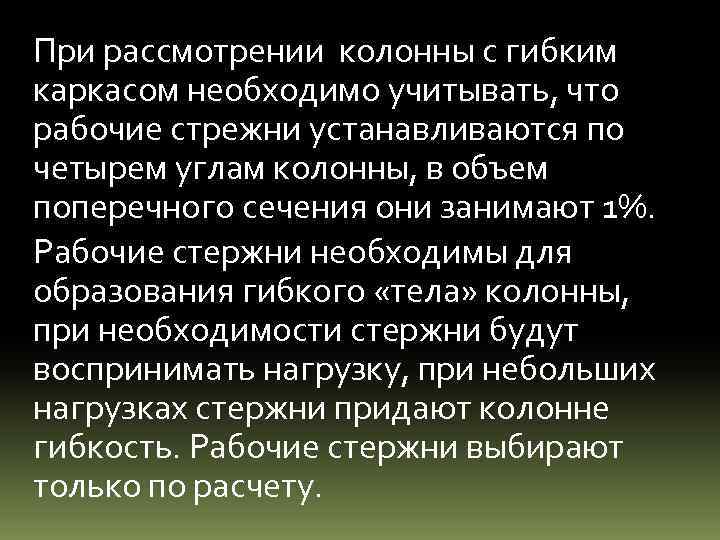

При рассмотрении колонны с гибким каркасом необходимо учитывать, что рабочие стрежни устанавливаются по четырем углам колонны, в объем поперечного сечения они занимают 1%. Рабочие стержни необходимы для образования гибкого «тела» колонны, при необходимости стержни будут воспринимать нагрузку, при небольших нагрузках стержни придают колонне гибкость. Рабочие стержни выбирают только по расчету.

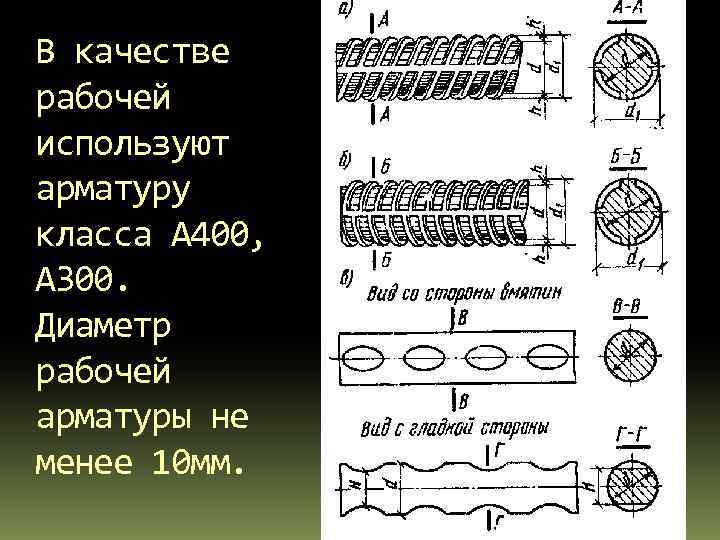

В качестве рабочей используют арматуру класса А 400, А 300. Диаметр рабочей арматуры не менее 10 мм.

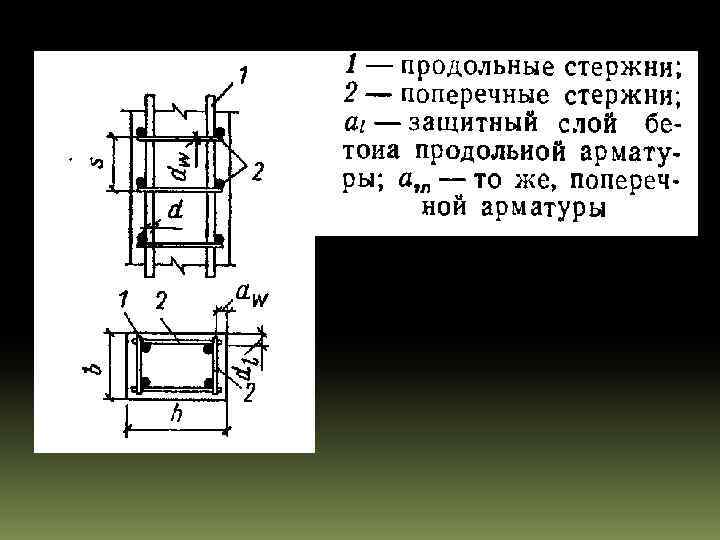

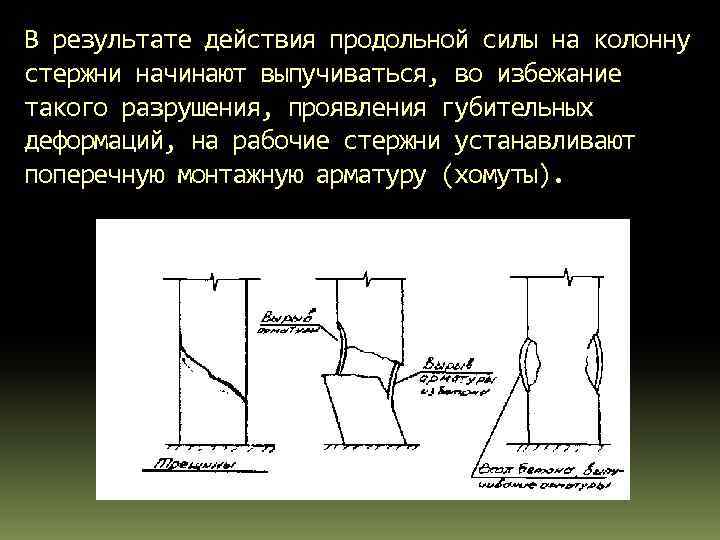

В результате действия продольной силы на колонну стержни начинают выпучиваться, во избежание такого разрушения, проявления губительных деформаций, на рабочие стержни устанавливают поперечную монтажную арматуру (хомуты).

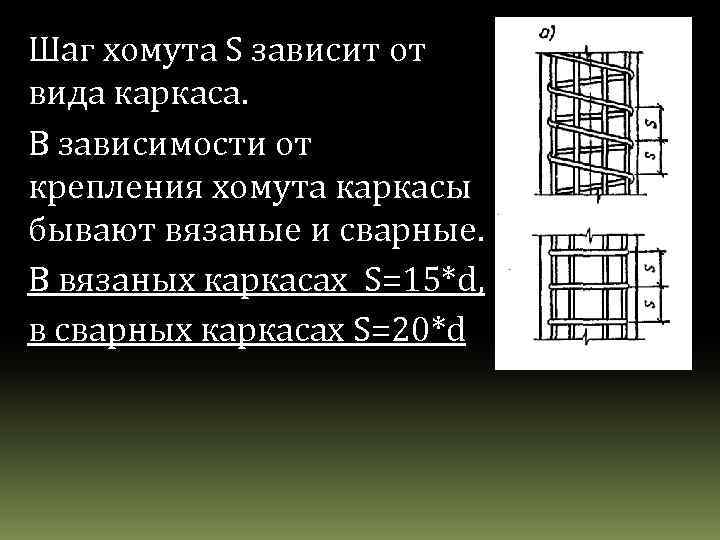

Шаг хомута S зависит от вида каркаса. В зависимости от крепления хомута каркасы бывают вязаные и сварные. В вязаных каркасах S=15*d, в сварных каркасах S=20*d

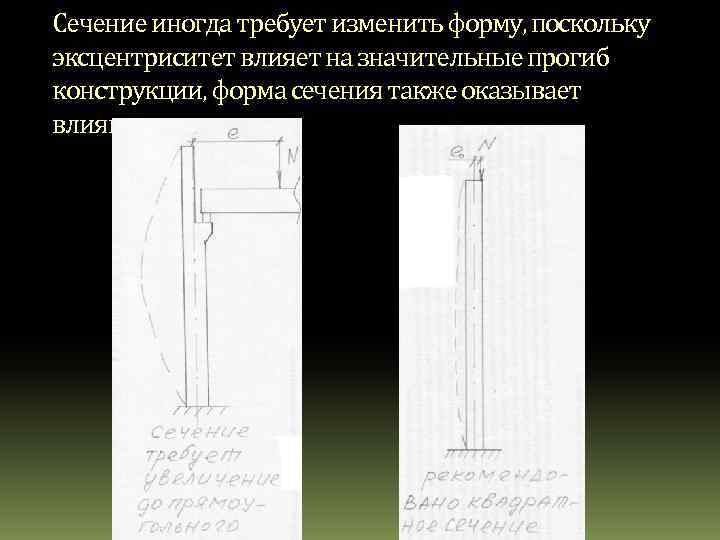

Сечение иногда требует изменить форму, поскольку эксцентриситет влияет на значительные прогиб конструкции, форма сечения также оказывает влияние

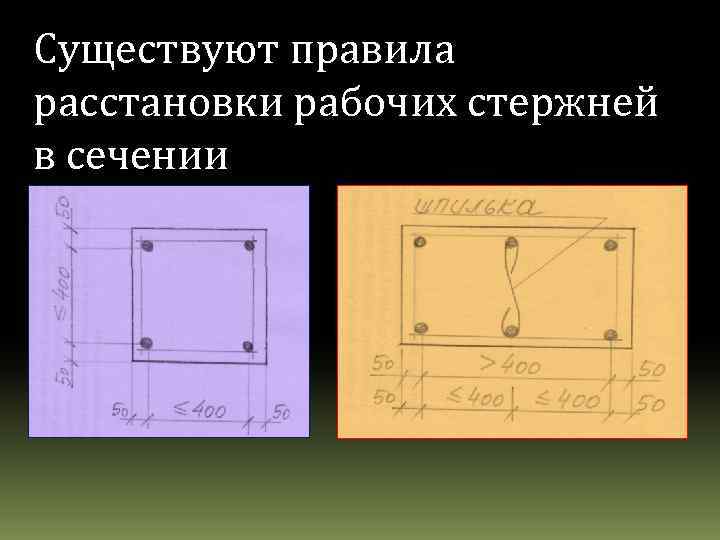

Существуют правила расстановки рабочих стержней в сечении

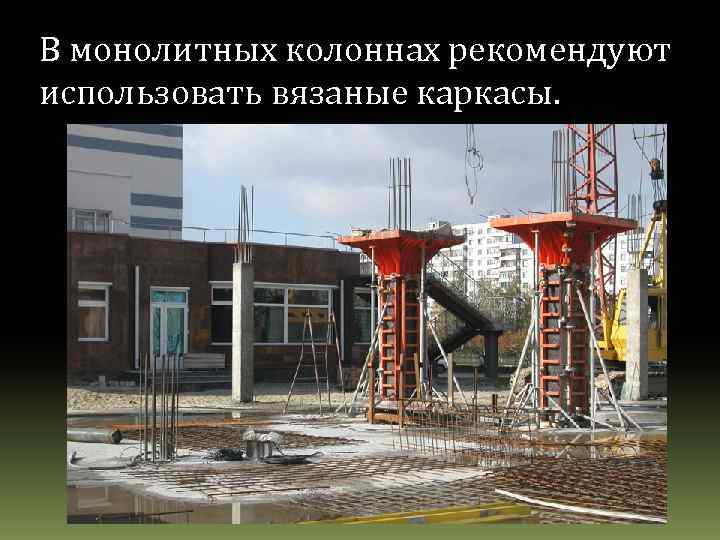

В монолитных колоннах рекомендуют использовать вязаные каркасы.

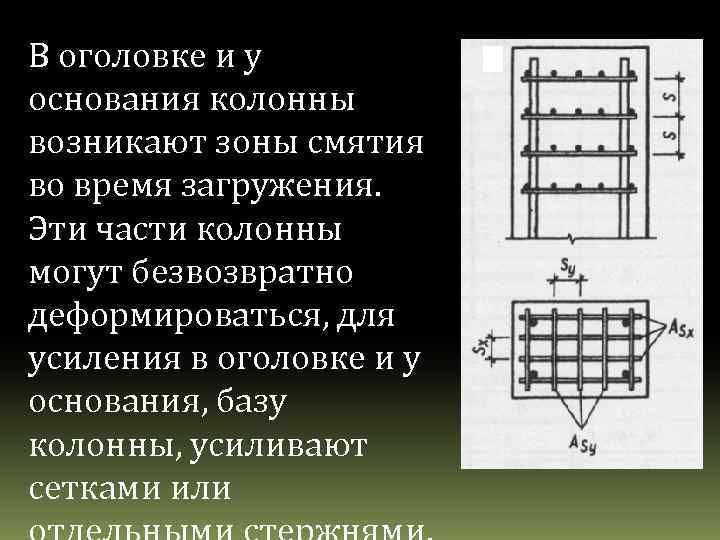

В оголовке и у основания колонны возникают зоны смятия во время загружения. Эти части колонны могут безвозвратно деформироваться, для усиления в оголовке и у основания, базу колонны, усиливают сетками или
Оголовок колонны имеет специальные вырезанные части для крепления следующей колонны. В этих вырезах видны выпуски рабочей арматуры.

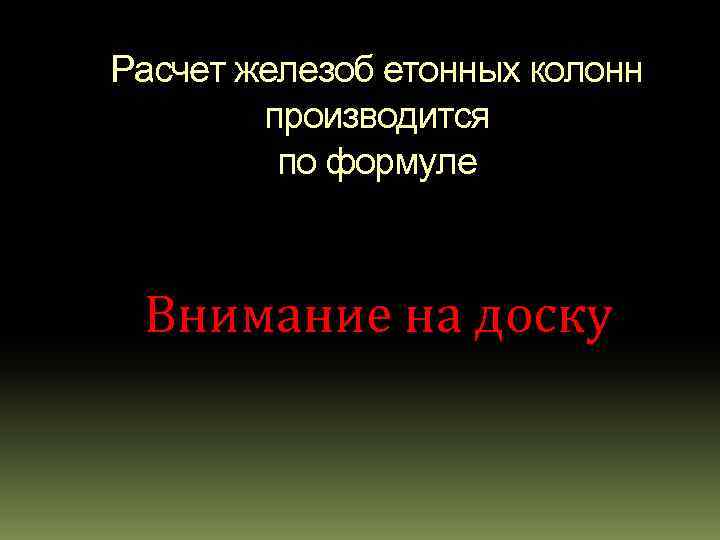

Расчет железоб етонных колонн производится по формуле Внимание на доску

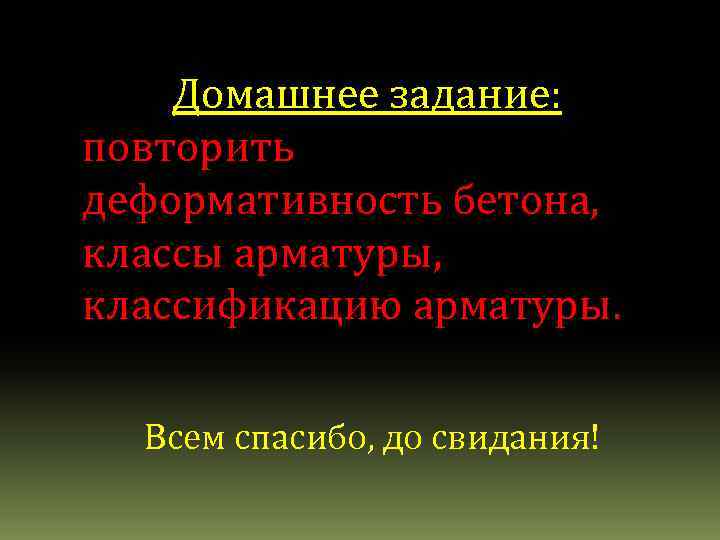

Домашнее задание: повторить деформативность бетона, классы арматуры, классификацию арматуры. Всем спасибо, до свидания!
