Тема: ПРОИЗВОДСТВЕННЫЙ ШУМ И ВИБРАЦИЯ ГОСТ 12. 1. 003 -83 ССБТ. Шум. Общие требования ГОСТ 12. 1. 003 -83 безопасности, 2. ДСН 3. 3. 6. 037 -99 Санитарные нормы производственного ДСН 3. 3. 6. 037 -99 шума, ультразвука и инфразвука. 3. ДСН 3. 3. 6. 039 -99 Государственные санитарные нормы производственной общей и локальной вибрации. 1.

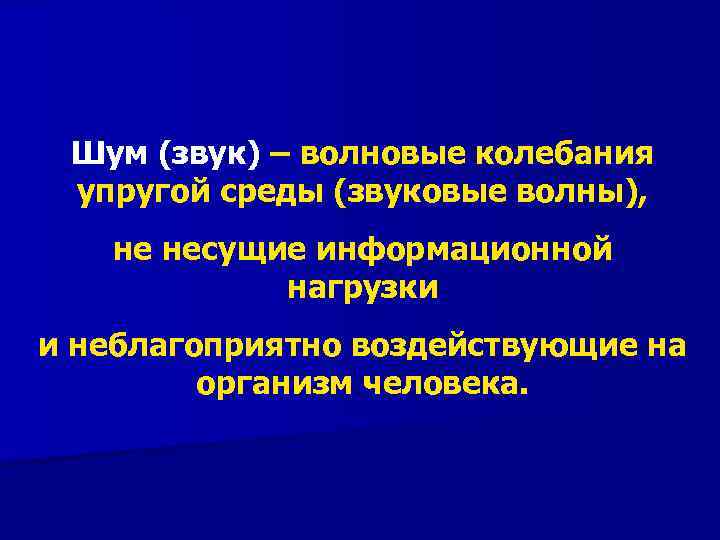

Шум (звук) – волновые колебания упругой среды (звуковые волны), не несущие информационной нагрузки и неблагоприятно воздействующие на организм человека.
Шум по характеристике спектра по среде распространения по временной характеристике широкополосный, >1 октавы воздушный постоянный узкополосный, <1 октавы структурный непостоянный по положению максимума частотного спектра вибрационный колеблющийся прерывистый низкочастотный, <300 Гц импульсный среднечастотный, 300÷ 800 Гц высокочастотный, >800 Гц октавные частоты 31, 5 63 125 250 500 1000 2000 4000 8000 низкочастотный инфразвук высокочастотный слышимый диапазон 1 2 3 4 5 6 7 10 20 30 50 70 100 200 300 500 1000 3 000 ультразвук 10 000 20 000 f, Гц
Средства защиты от шума коллективные Архитектурно. Акустические планировочные разделение шумных и тихих производственных участков удаление рабочих мест от шумного оборудования индивидуальные Организационнотехнические обозначение рабочих мест метками шумовой опасности ограничение времени пребывания обязательные медицинские осмотры Звукоизоляция Звукопоглощение Глушители Ограды Кожухи Искусственные звукопоглотители Абсорбционные Экраны Кабины, пульты Облицовка Реактивные Комбинированные противошумовые прокладки беруши противошумовые шлемы
Нормируемые параметры шума Нормируемым параметром постоянного шума на рабочих местах является уровень звукового давления в октавных полосах в децибеллах, который определяется по формуле: где: P ‑ среднеквадратическое значение звукового давления в каждой октавной полосе, Па; P 0 ‑ выходное значение звукового давления в воздухе, которое равно 2 · 10 -5 Па. Нормируемым параметром непостоянного шума является интегральный уровень – эквивалентный (по энергии) и максимальный уровень шума в д. БА. Эквивалентный уровень – уровень постоянного шума, действие которого соответствует действию фактического шума с изменяющимися уровнями за это же время.
Таблица 1 Допустимые нормированные уровни звукового давления в октавных полосах частот Уровни звукового давления в д. Б в октавных полосах с среднегеометрическими частотами, Гц № п п Вид трудовой деятельности, рабочее место 31, 5 63 125 250 Предприятия, учреждения, организации 1 Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность; 86 71 61 54 рабочие места в помещениях - дирекции, проектноконструкторских бюро, расчетчиков, программистов вычислительных машин в лабораториях для теоретических работ и обработки данных, приема больных в медпунктах 2 Высококвалифицированная работа, которая требует сосредоточения, административно-руководящая 93 79 70 63 деятельность, измерительные и аналитические работы в лаборатории: рабочие места в помещениях цехового руководящего аппарата, контор, лабораторий 3 Работа, которая выполняется с часто получаемыми указаниями и акустическими сигналами, работа, которая нуждается в постоянном слуховом контроле, операторская работа по точному графику с инструкцией, диспетчерская работа: рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и 96 83 74 68 дистанционного управления с языковой связью по телефону, печатным бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в залах обработки информации на вычислительных машинах без дисплея и в помещениях операторов-акустиков 4 Работа, которая требует сосредоточения, работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами: рабо 103 91 83 77 чие места за пультами в кабинах контроля и дистанционного управления без языковой связи по телефону; в помещениях лабораторий с шумным оборудованием, шумными агрегатами вычислительных машин 5 Выполнение всех видов работ (кроме пересчитанных в пп. 1 107 95 87 82 -4 и аналогичных им) на постоянных рабочих местах в Уровни шума и эквивален т-ные уровни 500 1000 2000 4000 8000 шума, ДБА, д. БАекв. 49 45 42 40 38 50 58 55 52 50 49 60 63 60 57 55 54 65 73 70 68 66 64 75 78 75 73 71 69 80
Суммарный уровень шума от n одинаковых источников шума в равноудаленной от них точке Суммарный уровень шума от двух источников с различными Суммарный уровень шума от уровнями L 1 > L 2 в равноудаленной от них точке 3, 0 2, 5 0 1 Добавка к большему уровню ΔL, д. Б 1, 5 1, 0 0, 8 0, 7 0, 6 0, 5 0, 4 0, 3 2, 0 2 3 4 5 6 7 8 9 10 11 12 Разность слагаемых уровней, д. БА или д. Б 0, 2 13 14 15 Уровень шума в зависимости от расстояния до источника шума
Суммарный уровень шума от одинаковых источников шума в равноудаленной от них точке Добавка к большему уровню ΔL, д. Б 3, 0 n ‑ число источников шума 2, 5 Суммарный уровень шума от двух источников с Суммарный уровень шума от различными уровнями L 1 > L 2 в равноудаленной от них точке 2, 0 1, 5 1, 0 0, 5 Уровень шума в зависимости от расстояния до источника шума 0 0 5 10 15 20 Разность слагаемых уровней, д. БА или д. Б Таблица 2. Разность слагаемых уровней, д. Б 0 1 2 3 4 5 6 7 8 9 10 15 20 Добавка к большему уровню ΔL, д. Б 3, 0 2, 5 2, 0 1, 8 1, 5 1, 2 1, 0 0, 8 0, 6 0, 5 0, 4 0, 2 3, 0 2, 5 0 1 Добавка к большему уровню ΔL, д. Б 1, 5 1, 0 0, 8 0, 7 0, 6 0, 5 0, 4 0, 3 2, 0 2 3 4 5 6 7 8 9 10 11 12 Разность слагаемых уровней, д. БА или д. Б 0 0, 2 13 14 15

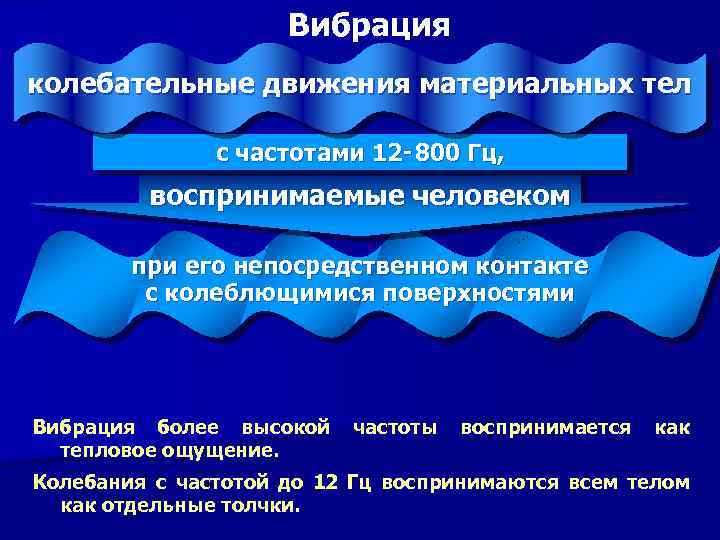

Вибрация колебательные движения материальных тел с частотами 12‑ 800 Гц, воспринимаемые человеком при его непосредственном контакте с колеблющимися поверхностями Вибрация более высокой тепловое ощущение. частоты воспринимается как Колебания с частотой до 12 Гц воспринимаются всем телом как отдельные толчки.

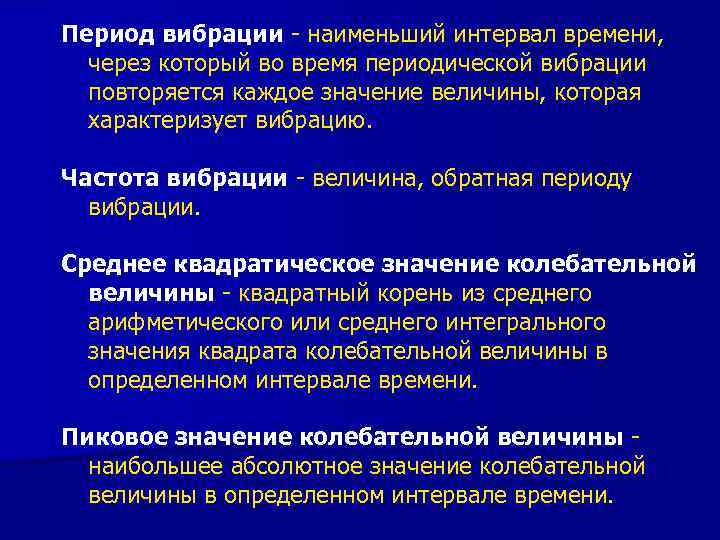

Период вибрации - наименьший интервал времени, через который во время периодической вибрации повторяется каждое значение величины, которая характеризует вибрацию. Частота вибрации - величина, обратная периоду вибрации. Среднее квадратическое значение колебательной величины - квадратный корень из среднего арифметического или среднего интегрального значения квадрата колебательной величины в определенном интервале времени. Пиковое значение колебательной величины - наибольшее абсолютное значение колебательной величины в определенном интервале времени.
Виброперемещение - мгновенное значение каждой из координат, которые описывают положение тела, или материальной точки во время вибрации. Виброскорость (V) - кинематический параметр, который равен скорости перемещения точки (первая производная виброперемещения), которая колеблется с определенной частотой. Виброускорение (а) - кинематический параметр, который равен ускорению перемещения точки (вторая производная виброперемещения), которая колеблется с определенной частотой.
Классификация вибрации по способу передачи на тело человека по частоте высокочастотная среднечастотная низкочастотная 100 Гц 30 Гц по временной характеристике постоянная (V<2 раз) непостоянная (V>2 раз) колебательная прерывистая tконт>1 c импульсная tконт<1 c общая локальная по источнику возникновения Категория 1 транспортная ручных машин или механизированного инструмента Категория 2 транспортнотехнологическая Категория 3 технологическая по месту действия на постоянных рабочих местах на рабочих местах, где отсутствуют источники вибрации на рабочих местах работников умственного труда ручных инструментов без двигателей
Классификация общей вибрации Категория 1 транспортная действует на человека на рабочих местах самоходных и прицепных машин, транспортных средств во время движения по местности и дорогах (в том числе при их строительстве) Источники трактора с/х и промышленные, самоходные с/х машины (комбайны); автомобили грузовые (тягачи, скреперы, грейдеры, катки); снегоуборщики, самоходный горно-шахтный рельсовый транспорт Категория 2 Категория 3 транспортнотехнологическая действует на человека на рабочих местах машин с ограниченной подвижностью и таких, которые двигаются только по специально подготовленным поверхностям производственных помещений, промышленных площадок и горных выработок действует на человека на рабочих местах стационарных машин или передается на рабочие места, которые не имеют источников вибрации Источники станки и металлодеревообрабатывающее, пресовочно-кузнечное оборудование, литейные машины, электрические машины, стационарные Источники электрические установки, экскаваторы (роторные), насосные агрегаты и краны промышленные и вентиляторы, бурильне строительные, самоходные станки, машины для бурильные каретки, животноводства, очищения и дорожные машины, сортировки зерна, бетоноукладчики, транспорт оборудование промышленпроизводственных ности стройматериалов помещений
Классификация общей вибрации По направлению действия общую вибрацию характеризуют с учетом осей ортогональной системы координат (X 0, Y 0, Z 0) действующую в: вертикальном (перпендикулярном опорным поверхностям тела) направлении ‑ ось Z 0, горизонтальном продольном (спина ‑ грудь) направлении ‑ ось X 0, горизонтальном поперечном (плечо ‑ плечо) направлении ‑ ось Y 0.
Классификация локальной вибрации По направлению действия локальную вибрацию характеризуют с учетом осей ортогональной системы координат (Xл, Yл, Zл): как действующую вдоль оси Xл, которая параллельна оси места захвата источника вибрации (держателя, рулевого колеса, рычагов управления, которые держат в руках и т. п. ), как действующую вдоль оси Zл (параллельно предплечью руки работающего), как действующую вдоль оси Yл, перпендикулярной по отношению к осям Xл и Zл.
Функциональные нарушения, связанные с действием вибрации на человека, проявляются в ухудшении зрения в изменении реакции вестибулярного аппарата (нарушении координации движений, возникновение галюцинаций и т. п. ) более быстрой утомляемости

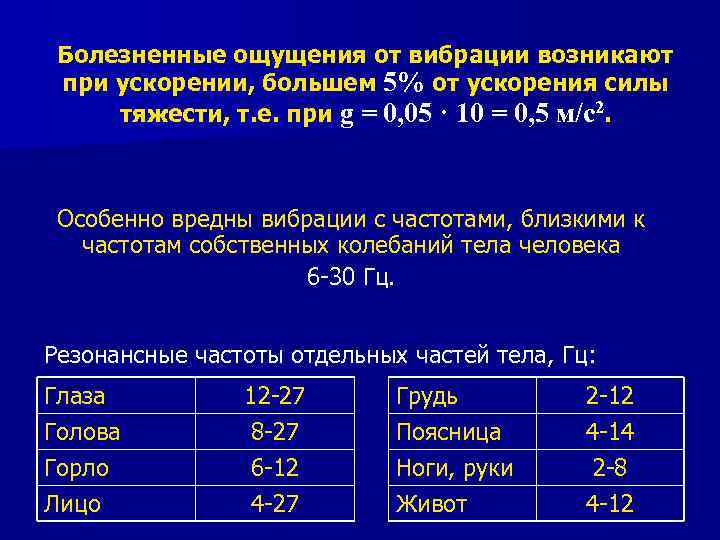

Болезненные ощущения от вибрации возникают при ускорении, большем 5% от ускорения силы тяжести, т. е. при g = 0, 05 · 10 = 0, 5 м/с2. Особенно вредны вибрации с частотами, близкими к частотам собственных колебаний тела человека 6 -30 Гц. Резонансные частоты отдельных частей тела, Гц: Глаза Голова Горло Лицо 12 -27 8 -27 6 -12 4 -27 Грудь Поясница Ноги, руки Живот 2 -12 4 -14 2 -8 4 -12
Методы гигиенической оценки вибрации частотный (спектральный) анализ параметров вибрации интегральной оценки по спектру частот нормируемых параметров; оценка дозы вибрации. Нормируемые параметры постоянной производственной вибрации среднеквадратическое значение виброскорости (V) и виброускорения (a) или их логарифмические уровни в д. Б в диапазоне октавных полос ‑ для локальной вибрации 1/3 октавних полос ‑ для общей вибрации.
Нормируемые параметры производственной вибрации Логарифмические уровни виброскорости (Lv) в д. Б определяют по формуле: V ‑ среднее квадратическое значение виброскорости, м/с; V 0 ‑ опорное значение виброскорости, которое равно 5 · 10 -8 м/с (для локальной и общей вибрации).
Нормируемые параметры производственной вибрации Логарифмические уровни виброускорения (La) в д. Б определяют по формуле: a ‑ среднее квадратическое значение виброускорения, м/с2; a 0 ‑ опорное значение виброускорения, которое равно 3 · 10 -3 м/с2 (для локальной и общей вибрации).
Нормируемые параметры непостоянной производственной вибрации вибрационная нагрузка (доза вибрации) или корректированный эквивалентный уровень U(t) – корректированное значение вибрационного параметра t – время действия вибрации, час tсм – длительность смены, час
Нормируемые параметры производственной вибрации Стандартные пороговые значения: - виброперемещения U 0 = 8 · 10 -12 м; - виброскорости V 0 = 5 · 10 -8 м/с; - виброускорения a 0 = 3 · 10 -3 м/с2. Со скоростью V 0 колеблется покрытие, которое излучает звуковую энергию на пороге чувствительности (Р 0 = 2 · 10 -5 Па).
