Тема «Программы для моделирования

Тема «Программы для моделирования термообработки стеклянных изделий» Специализация «Стекло и керамические материалы»

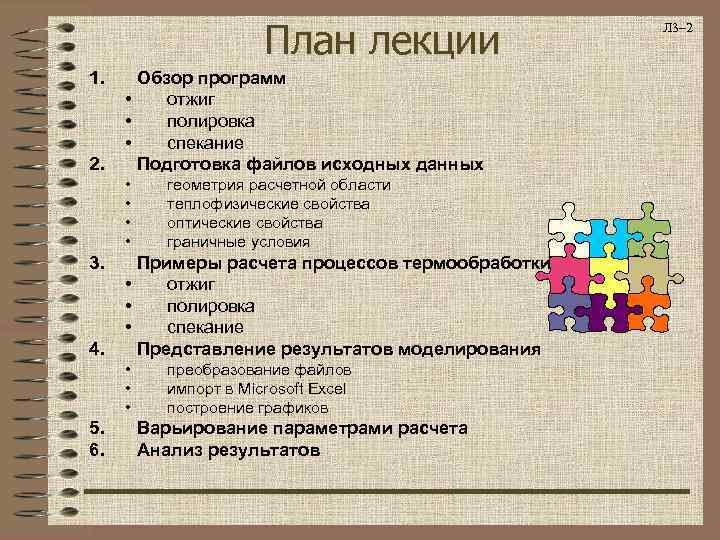

План лекции Л 3– 2 1. Обзор программ • отжиг • полировка • спекание 2. Подготовка файлов исходных данных • геометрия расчетной области • теплофизические свойства • оптические свойства • граничные условия 3. Примеры расчета процессов термообработки • отжиг • полировка • спекание 4. Представление результатов моделирования • преобразование файлов • импорт в Microsoft Excel • построение графиков 5. Варьирование параметрами расчета 6. Анализ результатов

Л 3– 3 Этап 1. Подготовка файла исходных данных

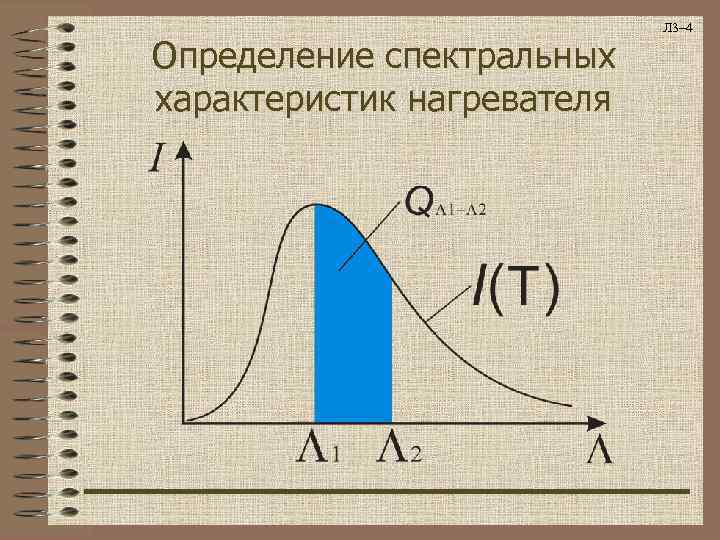

Л 3– 4 Определение спектральных характеристик нагревателя

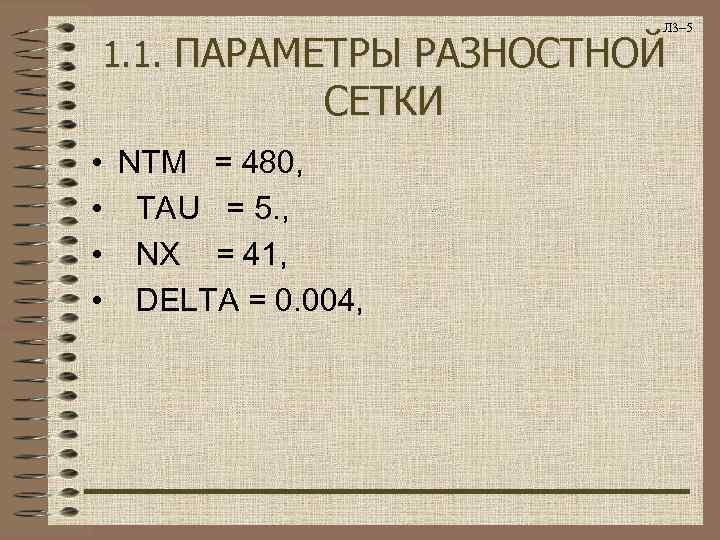

Л 3– 5 1. 1. ПАРАМЕТРЫ РАЗНОСТНОЙ СЕТКИ • NTM = 480, • TAU = 5. , • NX = 41, • DELTA = 0. 004,

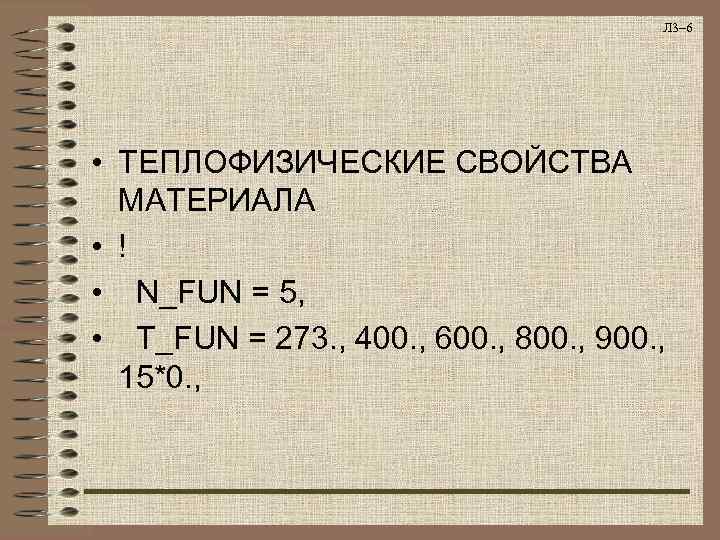

Л 3– 6 • ТЕПЛОФИЗИЧЕСКИЕ СВОЙСТВА МАТЕРИАЛА • ! • N_FUN = 5, • T_FUN = 273. , 400. , 600. , 800. , 900. , 15*0. ,

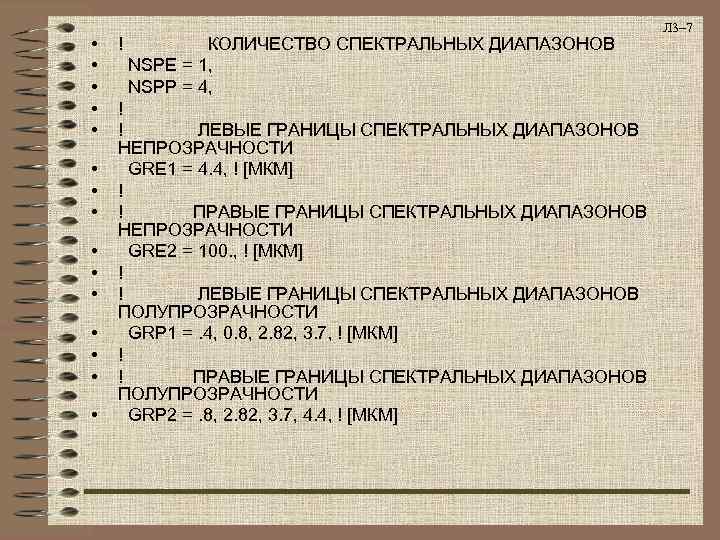

Л 3– 7 • ! КОЛИЧЕСТВО СПЕКТРАЛЬНЫХ ДИАПАЗОНОВ • NSPE = 1, • NSPP = 4, • ! ЛЕВЫЕ ГРАНИЦЫ СПЕКТРАЛЬНЫХ ДИАПАЗОНОВ НЕПРОЗРАЧНОСТИ • GRE 1 = 4. 4, ! [МКМ] • ! ПРАВЫЕ ГРАНИЦЫ СПЕКТРАЛЬНЫХ ДИАПАЗОНОВ НЕПРОЗРАЧНОСТИ • GRE 2 = 100. , ! [МКМ] • ! ЛЕВЫЕ ГРАНИЦЫ СПЕКТРАЛЬНЫХ ДИАПАЗОНОВ ПОЛУПРОЗРАЧНОСТИ • GRP 1 =. 4, 0. 8, 2. 82, 3. 7, ! [МКМ] • ! ПРАВЫЕ ГРАНИЦЫ СПЕКТРАЛЬНЫХ ДИАПАЗОНОВ ПОЛУПРОЗРАЧНОСТИ • GRP 2 =. 8, 2. 82, 3. 7, 4. 4, ! [МКМ]

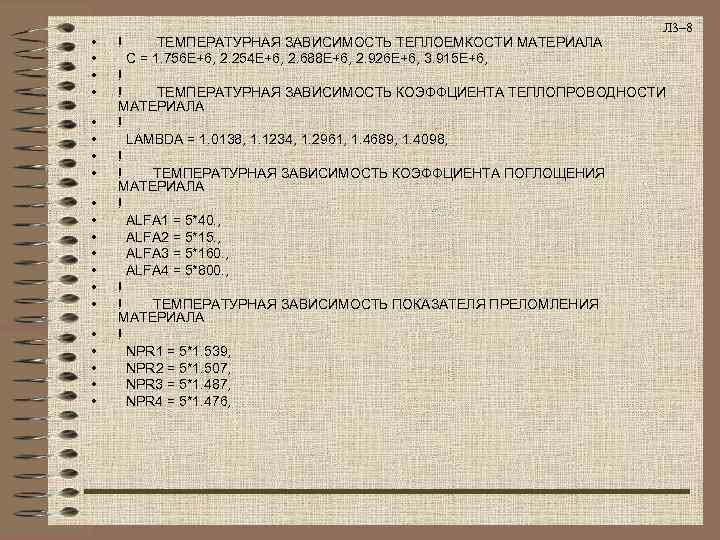

Л 3– 8 • ! ТЕМПЕРАТУРНАЯ ЗАВИСИМОСТЬ ТЕПЛОЕМКОСТИ МАТЕРИАЛА • C = 1. 756 E+6, 2. 254 E+6, 2. 688 E+6, 2. 926 E+6, 3. 915 E+6, • ! ТЕМПЕРАТУРНАЯ ЗАВИСИМОСТЬ КОЭФФЦИЕНТА ТЕПЛОПРОВОДНОСТИ МАТЕРИАЛА • ! • LAMBDA = 1. 0138, 1. 1234, 1. 2961, 1. 4689, 1. 4098, • ! ТЕМПЕРАТУРНАЯ ЗАВИСИМОСТЬ КОЭФФЦИЕНТА ПОГЛОЩЕНИЯ МАТЕРИАЛА • ! • ALFA 1 = 5*40. , • ALFA 2 = 5*15. , • ALFA 3 = 5*160. , • ALFA 4 = 5*800. , • ! ТЕМПЕРАТУРНАЯ ЗАВИСИМОСТЬ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ МАТЕРИАЛА • ! • NPR 1 = 5*1. 539, • NPR 2 = 5*1. 507, • NPR 3 = 5*1. 487, • NPR 4 = 5*1. 476,

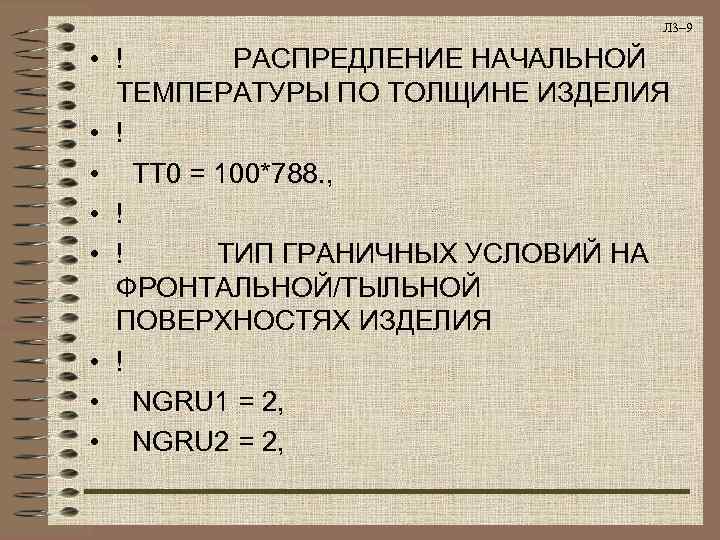

Л 3– 9 • ! РАСПРЕДЛЕНИЕ НАЧАЛЬНОЙ ТЕМПЕРАТУРЫ ПО ТОЛЩИНЕ ИЗДЕЛИЯ • ! • TT 0 = 100*788. , • ! ТИП ГРАНИЧНЫХ УСЛОВИЙ НА ФРОНТАЛЬНОЙ/ТЫЛЬНОЙ ПОВЕРХНОСТЯХ ИЗДЕЛИЯ • ! • NGRU 1 = 2, • NGRU 2 = 2,

Л 3– 10 • ! ГРАНИЧНЫЕ УСЛОВИЯ НА ФРОНТАЛЬНОЙ ПОВЕРХНОСТИ • ! • Z 1 = 3, • TF 1 = 723. , • 773. , ! 1 • 833. , ! 2 • 773. , ! 3 • 623. , ! 4 • 523. , ! 5 • 473. , ! 6 • 423. , ! 7 • 373. , ! 8 • AF 1 = 20. , • 20. , ! 1 • 20. , ! 2 • 20. , ! 3 • 20. , ! 4 • 20. , ! 5 • 20. , ! 6 • 20. , ! 7 • 20. , ! 8

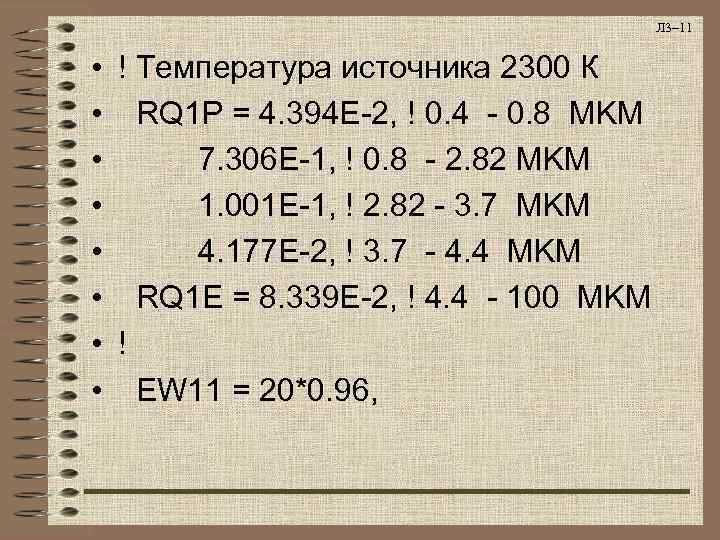

Л 3– 11 • ! Температура источника 2300 К • RQ 1 P = 4. 394 E-2, ! 0. 4 - 0. 8 MKM • 7. 306 E-1, ! 0. 8 - 2. 82 MKM • 1. 001 E-1, ! 2. 82 - 3. 7 MKM • 4. 177 E-2, ! 3. 7 - 4. 4 MKM • RQ 1 E = 8. 339 E-2, ! 4. 4 - 100 MKM • ! • EW 11 = 20*0. 96,

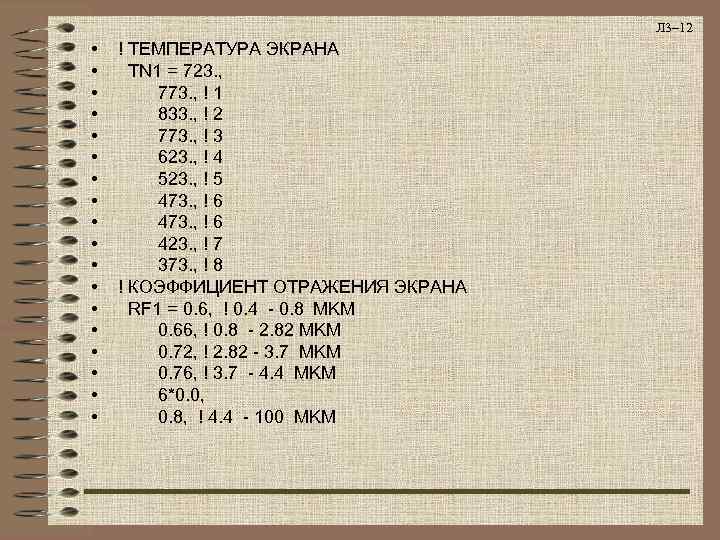

Л 3– 12 • ! ТЕМПЕРАТУРА ЭКРАНА • TN 1 = 723. , • 773. , ! 1 • 833. , ! 2 • 773. , ! 3 • 623. , ! 4 • 523. , ! 5 • 473. , ! 6 • 423. , ! 7 • 373. , ! 8 • ! КОЭФФИЦИЕНТ ОТРАЖЕНИЯ ЭКРАНА • RF 1 = 0. 6, ! 0. 4 - 0. 8 MKM • 0. 66, ! 0. 8 - 2. 82 MKM • 0. 72, ! 2. 82 - 3. 7 MKM • 0. 76, ! 3. 7 - 4. 4 MKM • 6*0. 0, • 0. 8, ! 4. 4 - 100 MKM

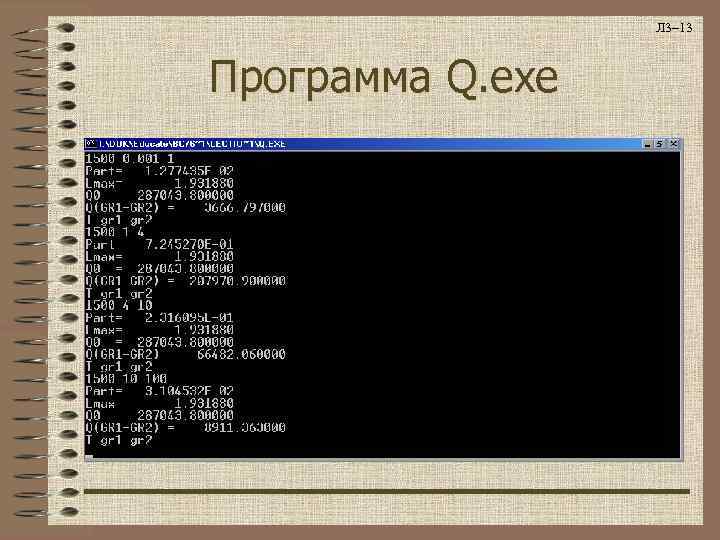

Л 3– 13 Программа Q. exe

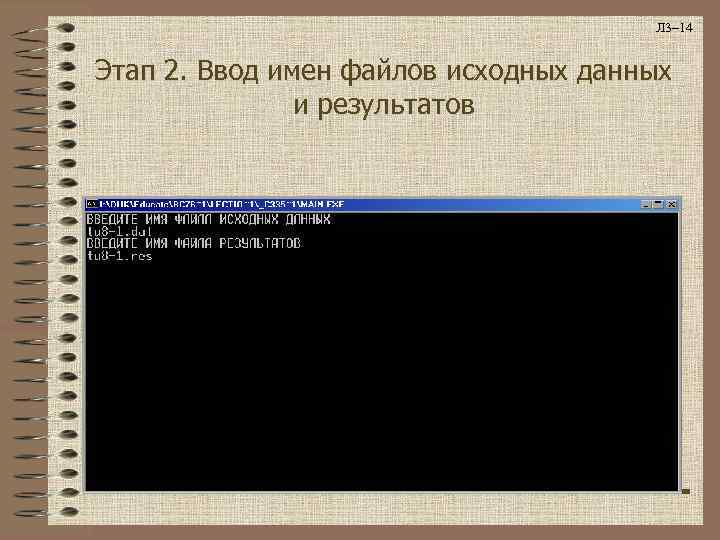

Л 3– 14 Этап 2. Ввод имен файлов исходных данных и результатов

Л 3– 15 Этап 3. Расчёт с отображением промежуточных результатов

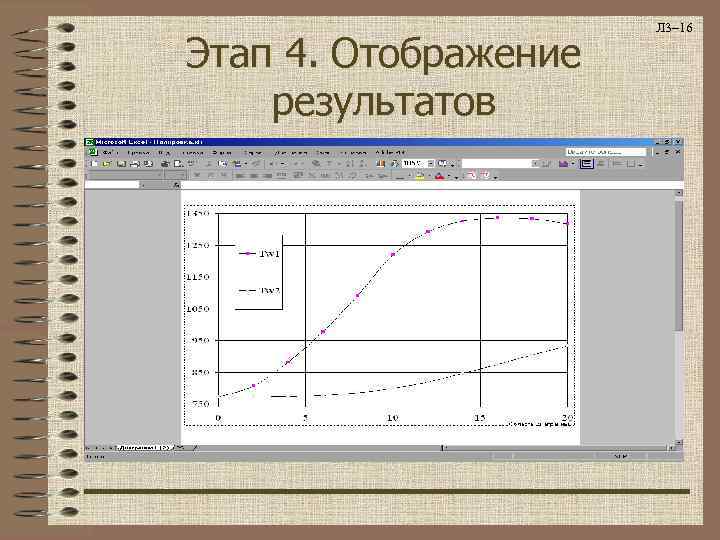

Л 3– 16 Этап 4. Отображение результатов
