Тема. ПРАВИЛА НА ЧЕРТЕЖАХ. ОСНОВНЫЕ ЛИНИИ ЧЕРТЕЖА, ОСОБЕННОСТИ ИХ НАЧЕРТАНИЯ.
Понятие о стандартах ЕСКД Единой системы конструкторской документации (ЕСКД). Стандарты ЕСКД — это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.

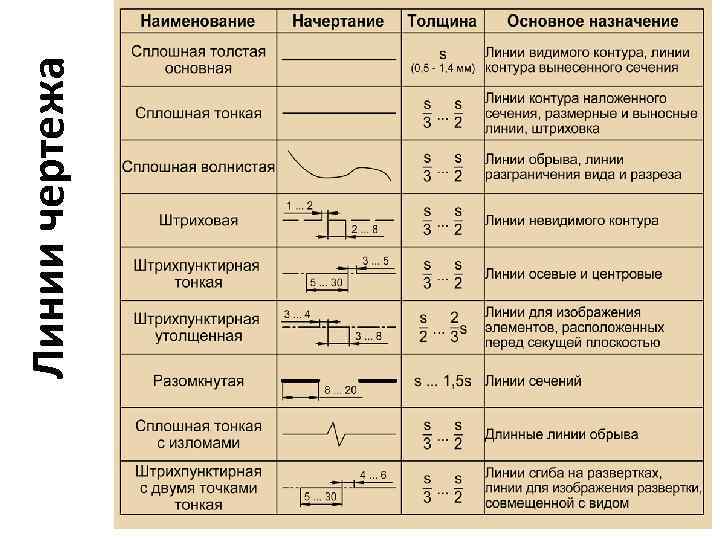

Линии чертежа
Задание № 1 Назовите линии. Что она означает?
Название линии и ее назначение Какой линией обозначают следы секущей плоскости?

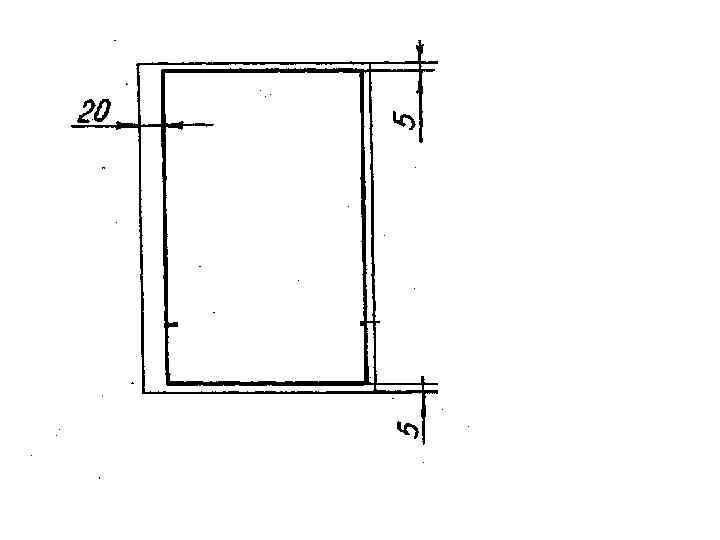

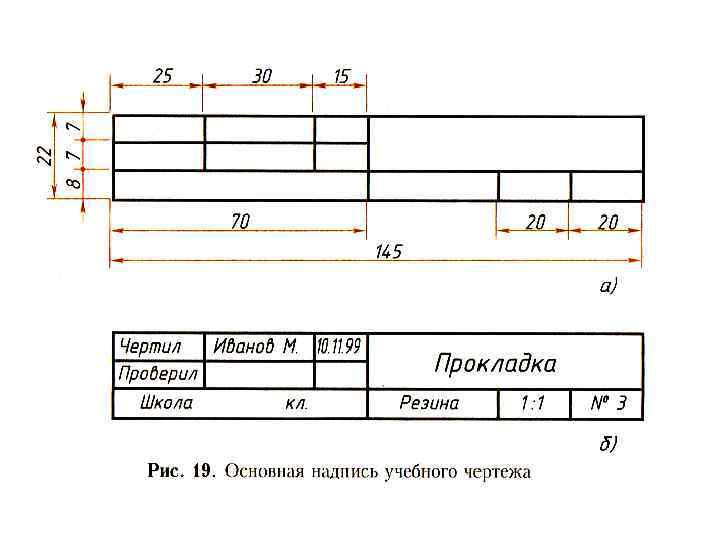

Чертеж с рамкой
Начертить деталь, подписать линии.
Правила на чертежах.
Нанесение размеров. Окружности
Если над размерной линией недостаточно места, размерные числа наносятся следующим образом.
Нанесение линейных размеров. S – толщина, линии или детали. Выносная линия выносится от контурной линии детали на 5 -10 мм.
Нанесение размерных чисел на чертежах Чем размер меньше, тем он ближе к детали. Чем больше, тем дальше.

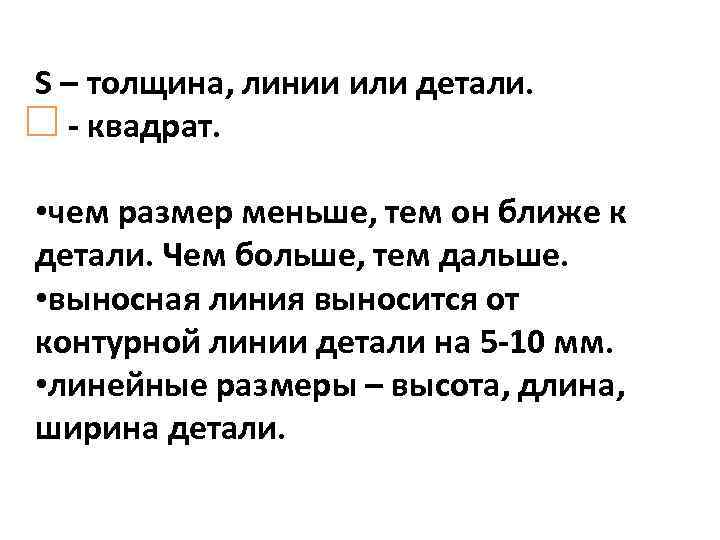

S – толщина, линии или детали. - квадрат. • чем размер меньше, тем он ближе к детали. Чем больше, тем дальше. • выносная линия выносится от контурной линии детали на 5 -10 мм. • линейные размеры – высота, длина, ширина детали.

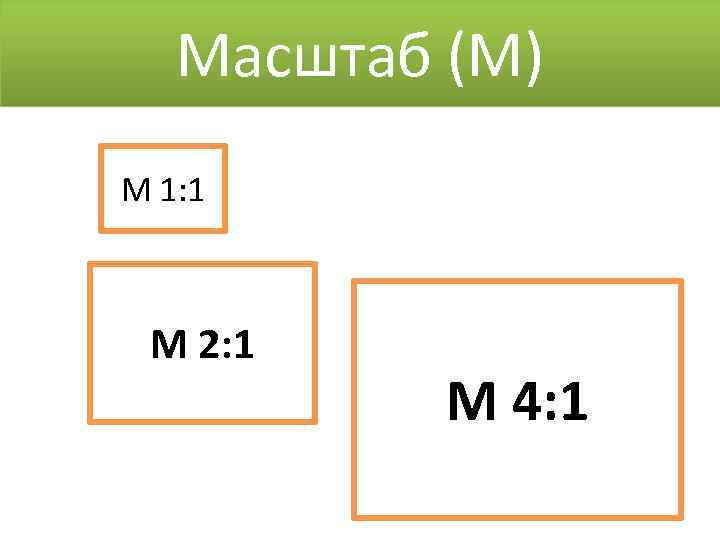

Масштаб (М) М 1: 1 М 2: 1 М 4: 1
Стр. 29. Читать. Записать • Что такое масштаб. • Натуральный масштаб, масштаб уменьшения и масштаб увеличения. • Какие размеры наносят на чертеж?

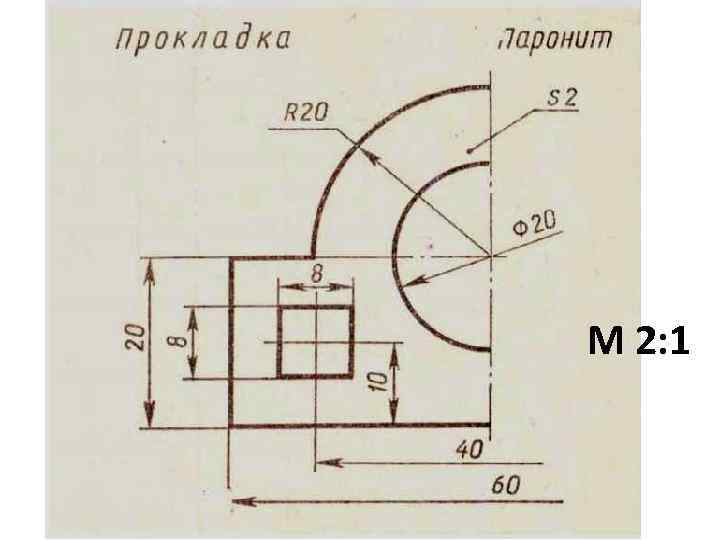

М 2: 1
Д/з Стр21. Графическая работа № 1 (в тетради для графических работ) Читать стр. 3 -20. Вопросы стр. 20 Стр. 30 -31. Графическая работа № 2 (б) Начертить деталь М 2: 1, расставить размеры.
Д/з Стр21. Графическая работа № 1 (в тетради для графических работ) Читать стр. 3 -20. Вопросы стр. 20
