Тема Показатели целевой эффективности функционирования компьютерных сетей Цель

Тема: «Показатели целевой эффективности функционирования компьютерных сетей» Цель: Повысить эффективность компьютерных сетей и производительность при эксплуатации компьютерных сетей. Задача: Выбор и анализ основных технических показателей, влияющих на эффективность функционирования компьютерных сетей. 1

Показателей целевой эффективности функционирования компьютерных сетей Точностные (WТН), надежностные (WН) и временные (WВ) показатели Временные показатели (характеризующие повышение оперативности управления) Показатели целевой эффективности компьютерной сети при решении задач планирования народного хозяйства Показатели для составления краткосрочных, текущих планов Показатели эффективности для составления долгосрочных (перспективных) планов Показатели, характеризующие повышение качества продукции (при использование компьютерных сетей) Показатели, характеризующие экономику производства продукции (с применением сетевых структур) Рис. 1. Примеры показателей целевой эффективности функционирования компьютерных сетей 2

Пропускная способность сети VПД Задержка в сети ТЗС Технические параметры эффективности сети Скорость передачи фреймов VФ Зависимость времени задержки сообщения в сети от ее средней пропускной способности ТЗС =f(VПД) Рис. 2. Технические показатели оценки эффективности сети 3

Показатели оценки технической эффективности отдельных звеньев компьютерной сети 1. Интегральная пропускная способность 2. Динамическая пропускная способность 3. Среднее время реакции звена сети на запрос пользователя 4. Максимально возможное число активных абонентов 5. Коэффициент задержки обслуживания абонентов Рис. 3. Показатели оценки технической эффективности отдельных звеньев компьютерной сети 4

Характеристики компьютерных сетей Производительность Временны е показатели Показатели пропускной способности Надёжность и отказоустойчивость Готовност ь Удобство обслуживания Отказоустойчивость Время реакции Высокая готовность Непрерывная готовность Устойчивость к отказам Рис. 4. Основные группы характеристик компьютерных сетей 5

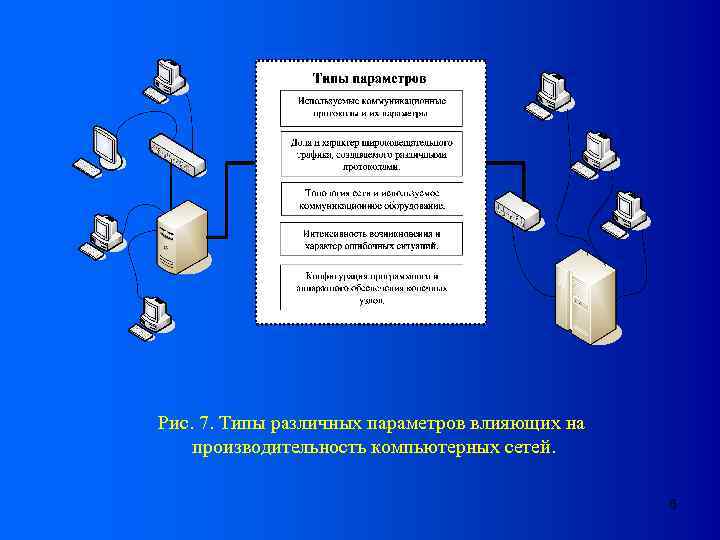

Рис. 7. Типы различных параметров влияющих на производительность компьютерных сетей. 6

Потери пакетов и квитанций Несоответствие разных способов маршрутизации в составной сети Несоответствие форматов кадров Ethernet Типичные ошибки при работе протоколов Несуществующий адрес и дублирование адресов Ошибки в кадрах, связанные с коллизиями Локальная коллизия Поздняя коллизия Удаленная коллизия Превышение значений тайм-аута Ошибочные ситуации Ошибки кадров, связанные с длиной и неправильной контрольной суммой Кадрыпризраки Удлиненные кадры >1518 байт Укороченные кадры <64 байт Просто короткие кадры Кадры нормальных размеров, но с плохой контрольной суммой и кадры с ошибками выравнивания Не имеющие корректной контрольной суммы Рис. 13. Типичные ошибочные ситуации 7

Мониторинг и анализ Этап мониторинга – процедура сбора первичных данных о работе сети: статистика о количестве циркулирующих в сети кадров и пакетов различных протоколов, состояние портов концентраторов, коммутаторов и маршрутизаторов. Этап анализа - более сложный и интеллектуальный процесс осмысления собранной на этапе мониторинга информации, сопоставления ее с данными, полученными ранее, и выработки предположений о возможных причинах замедленной или ненадежной работы сети. Задачи мониторинга решаются программными и аппаратными измерителями, тестерами, сетевыми анализаторами, встроенными средствами мониторинга коммуникационных устройств, а также агентами систем управления. Задача анализа требует более активного участия человека и использования таких сложных средств, как экспертные системы, аккумулирующие практический опыт многих сетевых специалистов. 8

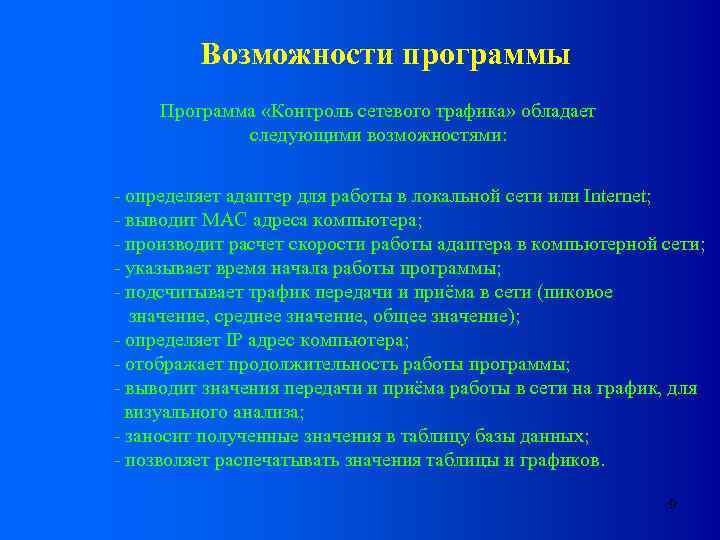

Возможности программы Программа «Контроль сетевого трафика» обладает следующими возможностями: - определяет адаптер для работы в локальной сети или Internet; - выводит MAC адреса компьютера; - производит расчет скорости работы адаптера в компьютерной сети; - указывает время начала работы программы; - подсчитывает трафик передачи и приёма в сети (пиковое значение, среднее значение, общее значение); - определяет IP адрес компьютера; - отображает продолжительность работы программы; - выводит значения передачи и приёма работы в сети на график, для визуального анализа; - заносит полученные значения в таблицу базы данных; - позволяет распечатывать значения таблицы и графиков. 9

Программа «Контроль сетевого трафика» Параметры даты и времени Проверка наличия соединения Сетевой компьютер, сервер или рабочая станция. Считывание и преобразование IP адреса Считывание и преобразование МАС адреса Поиск сетевого адаптера или модема Начало времени отсчета Продолжительность считывания Скорость работы сети Вывод IP адреса Вывод МАС адреса Модификация сетевого адаптера Расчет трафика приема и передачи Вывод значений на график и в таблицу базы данных Вывод значений трафика приёма и передачи База данных с полученными значениями трафика приёма и передачи (Создана в Microsoft Office Access 2003 - Tablica_dannye. mdb) Рис. 15. Функциональная схема программы «Контроль сетевого трафика» 10

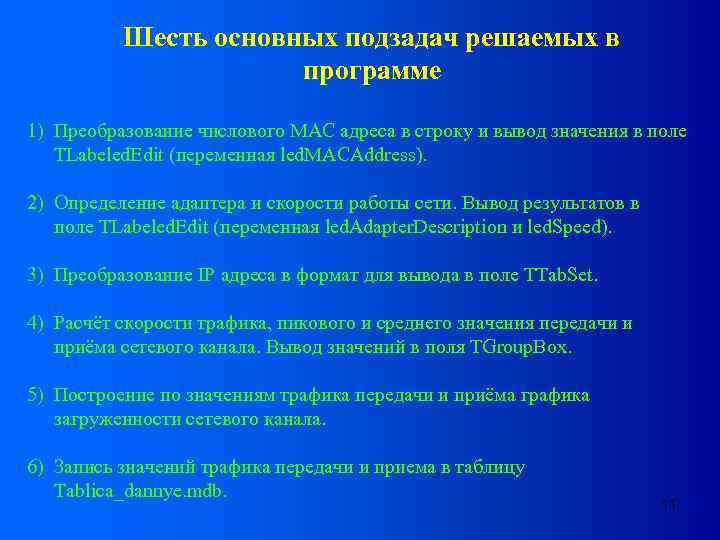

Шесть основных подзадач решаемых в программе 1) Преобразование числового МАС адреса в строку и вывод значения в поле TLabeled. Edit (переменная led. MACAddress). 2) Определение адаптера и скорости работы сети. Вывод результатов в поле TLabeled. Edit (переменная led. Adapter. Description и led. Speed). 3) Преобразование IP адреса в формат для вывода в поле TTab. Set. 4) Расчёт скорости трафика, пикового и среднего значения передачи и приёма сетевого канала. Вывод значений в поля TGroup. Box. 5) Построение по значениям трафика передачи и приёма графика загруженности сетевого канала. 6) Запись значений трафика передачи и приема в таблицу Tablica_dannye. mdb. 11

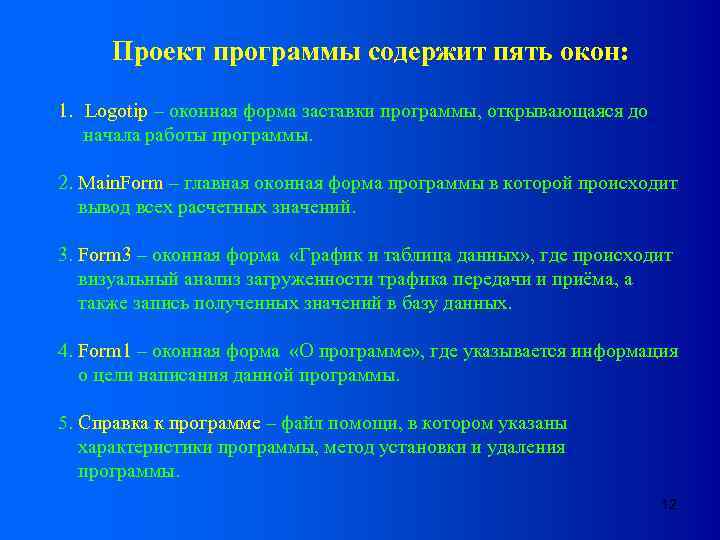

Проект программы содержит пять окон: 1. Logotip – оконная форма заставки программы, открывающаяся до начала работы программы. 2. Main. Form – главная оконная форма программы в которой происходит вывод всех расчетных значений. 3. Form 3 – оконная форма «График и таблица данных» , где происходит визуальный анализ загруженности трафика передачи и приёма, а также запись полученных значений в базу данных. 4. Form 1 – оконная форма «О программе» , где указывается информация о цели написания данной программы. 5. Справка к программе – файл помощи, в котором указаны характеристики программы, метод установки и удаления программы. 12

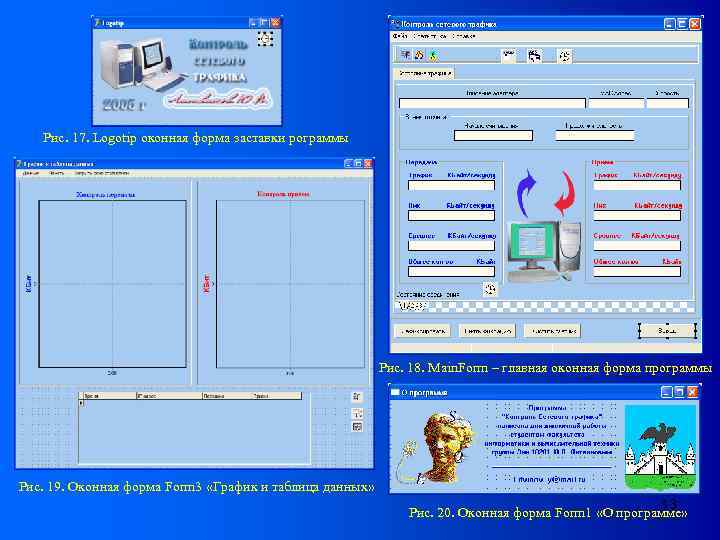

Рис. 17. Logotip оконная форма заставки рограммы Рис. 18. Main. Form – главная оконная форма программы Рис. 19. Оконная форма Form 3 «График и таблица данных» 13 Рис. 20. Оконная форма Form 1 «О программе»

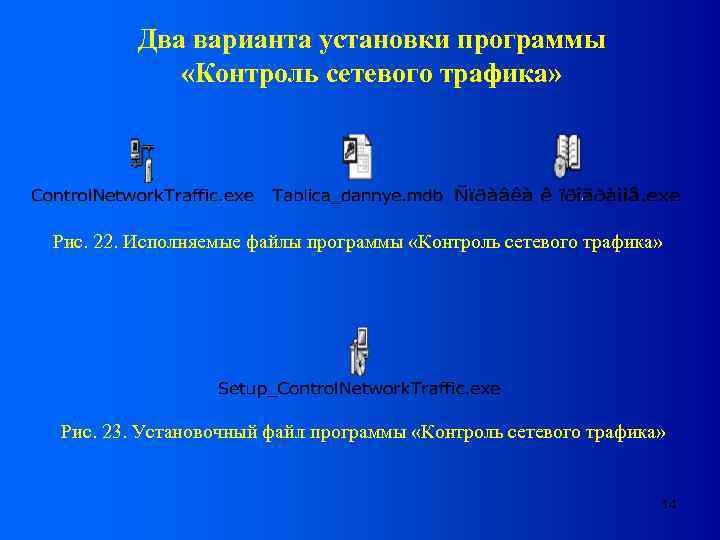

Два варианта установки программы «Контроль сетевого трафика» Рис. 22. Исполняемые файлы программы «Контроль сетевого трафика» Рис. 23. Установочный файл программы «Контроль сетевого трафика» 14

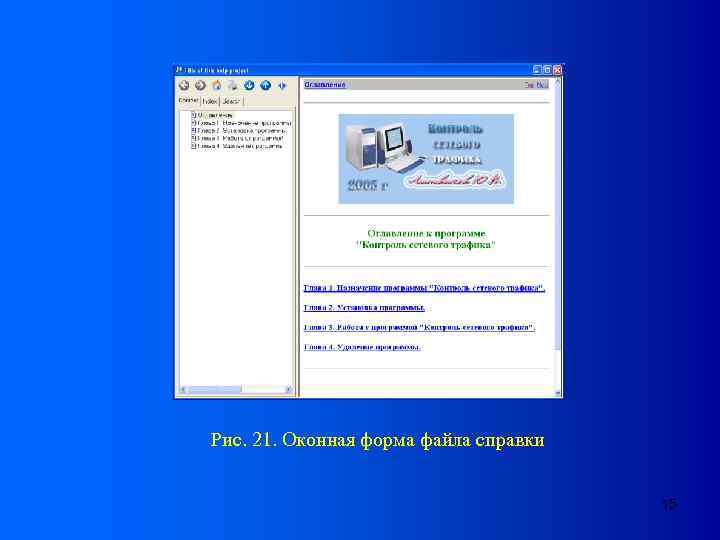

Рис. 21. Оконная форма файла справки 15
