Тема: «Плоская система произвольно расположенных сил» Тема: «Плоская система произвольно расположенных сил»

1. Приведение силы к точке 1. Приведение силы к точке

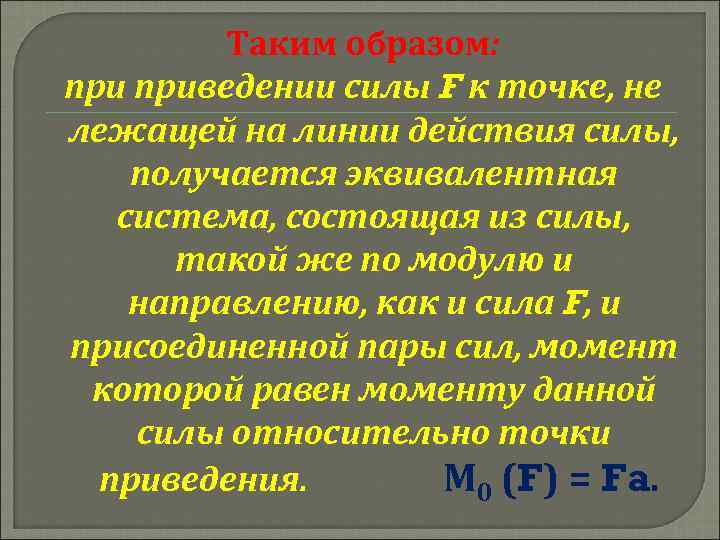

Таким образом: приведении силы F к точке, не лежащей на линии действия силы, получается Таким образом: приведении силы F к точке, не лежащей на линии действия силы, получается эквивалентная система, состоящая из силы, такой же по модулю и направлению, как и сила F, и присоединенной пары сил, момент которой равен моменту данной силы относительно точки приведения. М 0 (F) = Fa.

2. Приведение плоской системы сил к данной точке F 1 А О F 1 2. Приведение плоской системы сил к данной точке F 1 А О F 1 F 3 F 1 F 2 А F 2 С В F 3 Д Д F 4

Плоскую систему сил, приложенных в точках А, В, С, Д мы заменим: 1) силами Плоскую систему сил, приложенных в точках А, В, С, Д мы заменим: 1) силами F 1’, F 2’, F 3’ , F 4’ , приложенными в точке О; 2) парами сил: F 1 F 1’ : М 1=Мо(F 1)= F 1 а 1 F 2 F 2’: М 2=Мо(F 2)= F 2 а 2 F 3 F 3’ : М 3=Мо(F 3)= F 3 а 3 F 4 F 4’: М 4=Мо(F 4)= F 4 а 4

Сходящиеся в точке О силы F 1’, F 2’, F 3’ , F 4’ Сходящиеся в точке О силы F 1’, F 2’, F 3’ , F 4’ можно заменит одной силой(равнодействующей) Fгл: Fгл= F 1’+ F 2’+ F 3’ + F 4’ = F 1+ F 2+ F 3 + F 4 Fгл – главный вектор системы сил. Полученные пары сил можно заменить результирующей парой, момент которой Мгл: Мгл =М 1+М 2+М 3+М 4= Σ Мі= Σ Мо(Fі) Мгл - главный момент относительно точки приведения. Плоская система сил в данной точке О заменяется эквивалентной системой, состоящей из одной силы (главного

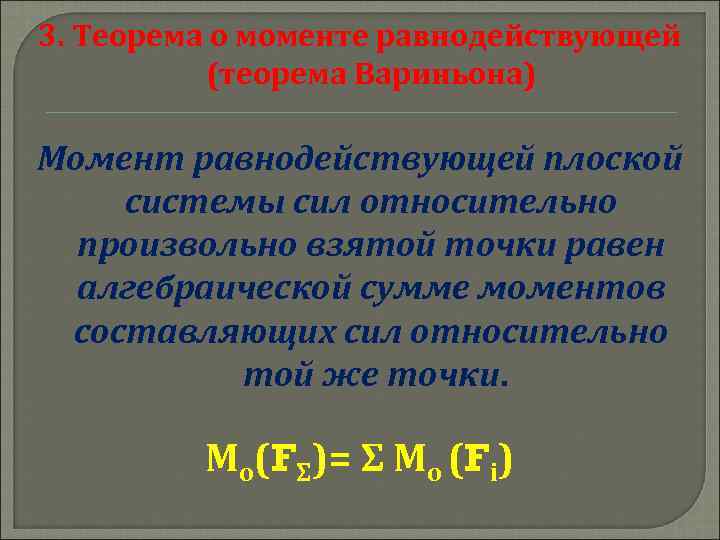

3. Теорема о моменте равнодействующей (теорема Вариньона) Момент равнодействующей плоской системы сил относительно произвольно 3. Теорема о моменте равнодействующей (теорема Вариньона) Момент равнодействующей плоской системы сил относительно произвольно взятой точки равен алгебраической сумме моментов составляющих сил относительно той же точки. Мо(FΣ)= Σ Мо (Fі)

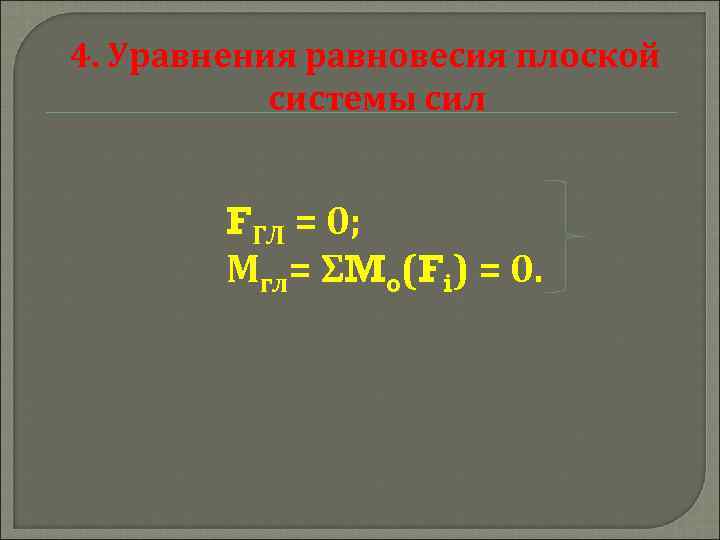

4. Уравнения равновесия плоской системы сил FГЛ = 0; Мгл= ΣMo(Fi) = 0. 4. Уравнения равновесия плоской системы сил FГЛ = 0; Мгл= ΣMo(Fi) = 0.

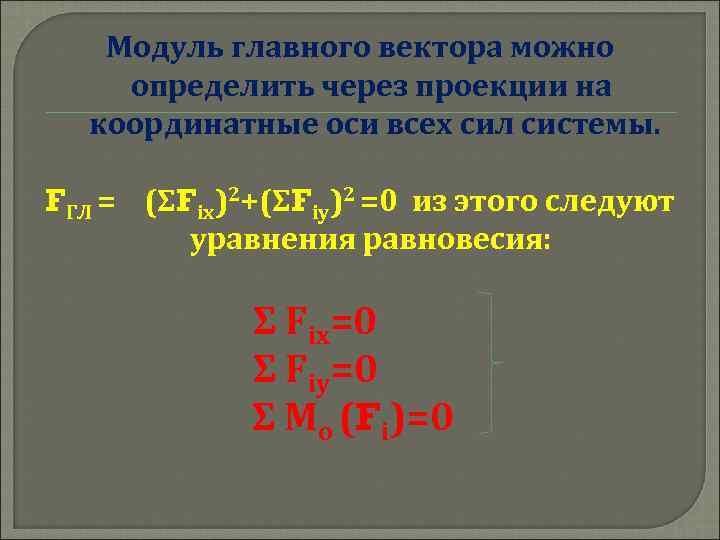

Модуль главного вектора можно определить через проекции на координатные оси всех сил системы. FГЛ Модуль главного вектора можно определить через проекции на координатные оси всех сил системы. FГЛ = (ΣFіх)2+(ΣFіу)2 =0 из этого следуют уравнения равновесия: Σ Fіх=0 Σ Fіу=0 Σ Мо (Fі)=0

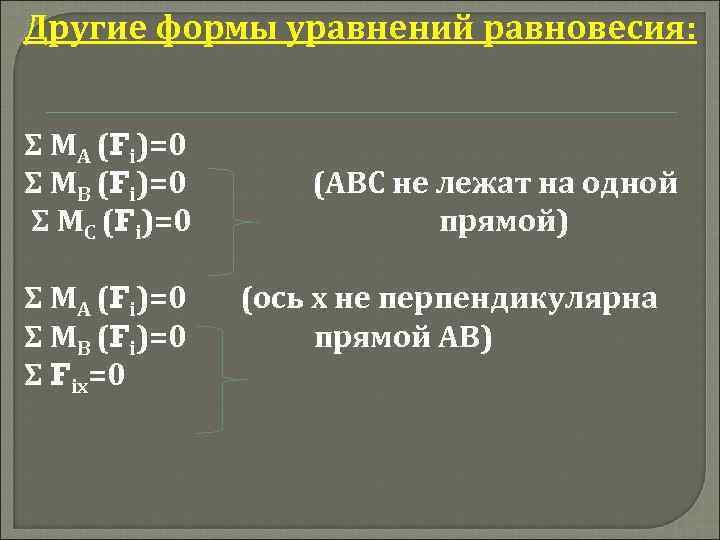

Другие формы уравнений равновесия: Σ МА (Fі)=0 Σ МВ (Fі)=0 Σ МС (Fі)=0 Σ Другие формы уравнений равновесия: Σ МА (Fі)=0 Σ МВ (Fі)=0 Σ МС (Fі)=0 Σ МА (Fі)=0 Σ МВ (Fі)=0 Σ Fіх=0 (АВС не лежат на одной прямой) (ось х не перпендикулярна прямой АВ)

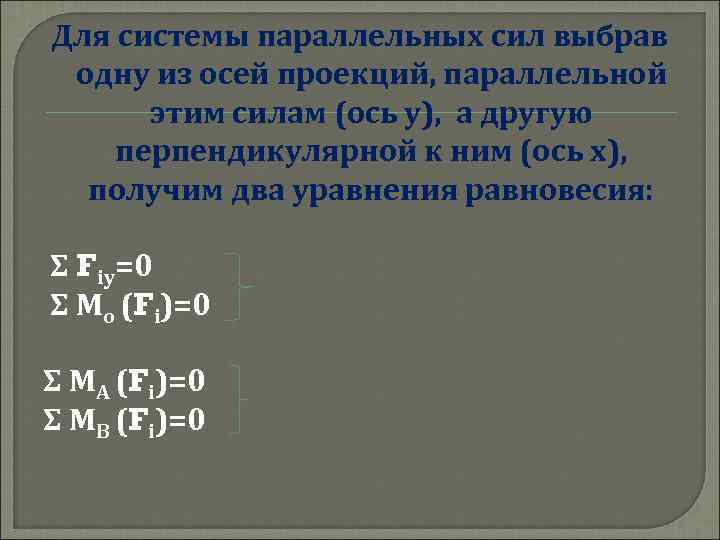

Для системы параллельных сил выбрав одну из осей проекций, параллельной этим силам (ось у), Для системы параллельных сил выбрав одну из осей проекций, параллельной этим силам (ось у), а другую перпендикулярной к ним (ось х), получим два уравнения равновесия: Σ Fіу=0 Σ Мо (Fі)=0 Σ МА (Fі)=0 Σ МВ (Fі)=0

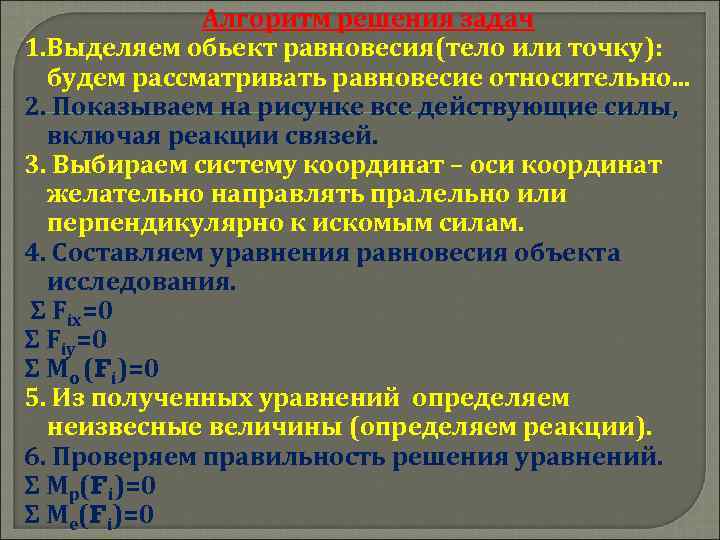

Алгоритм решения задач 1. Выделяем обьект равновесия(тело или точку): будем рассматривать равновесие относительно. . Алгоритм решения задач 1. Выделяем обьект равновесия(тело или точку): будем рассматривать равновесие относительно. . . 2. Показываем на рисунке все действующие силы, включая реакции связей. 3. Выбираем систему координат – оси координат желательно направлять пралельно или перпендикулярно к искомым силам. 4. Составляем уравнения равновесия объекта исследования. Σ Fіх=0 Σ Fіу=0 Σ Мо (Fі)=0 5. Из полученных уравнений определяем неизвесные величины (определяем реакции). 6. Проверяем правильность решения уравнений. Σ Мр(Fі)=0 Σ Ме(Fі)=0

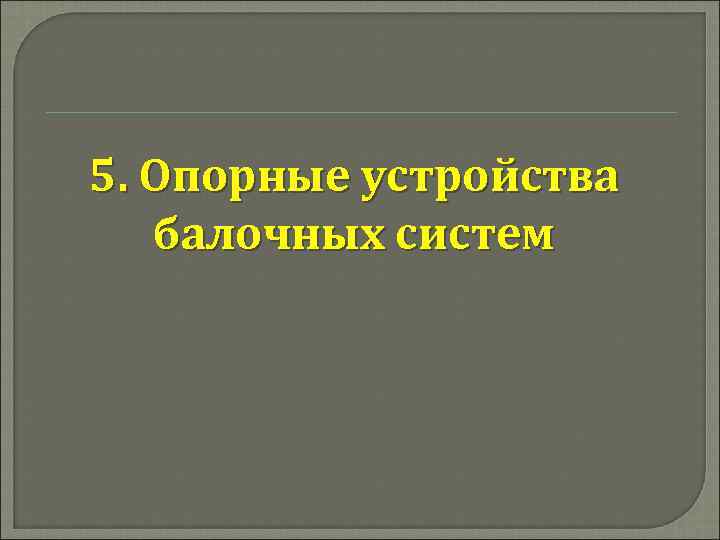

5. Опорные устройства балочных систем 5. Опорные устройства балочных систем

Шарнирно-подвижная опора Шарнирно-подвижная опора

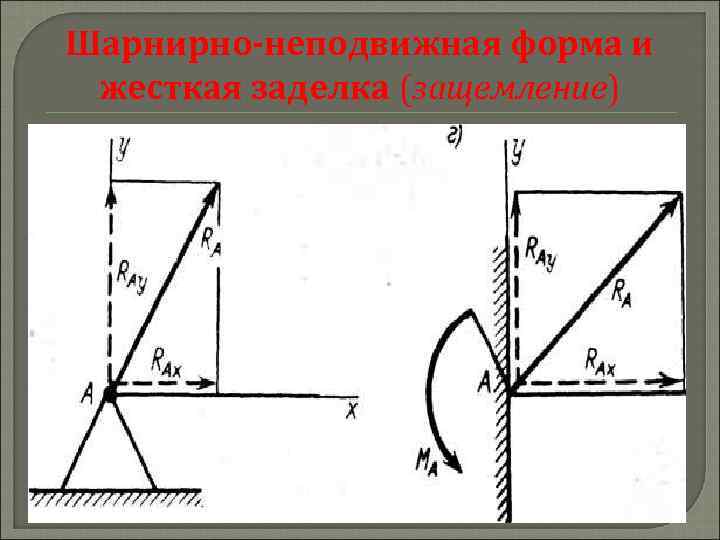

Шарнирно-неподвижная форма и жесткая заделка (защемление) Шарнирно-неподвижная форма и жесткая заделка (защемление)
