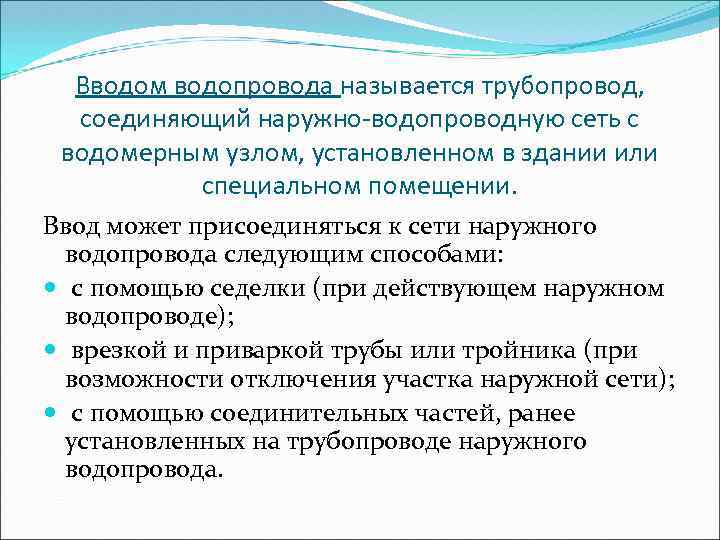

Вводом водопровода называется трубопровод, соединяющий наружно-водопроводную сеть с водомерным узлом, установленном в здании или специальном помещении. Ввод может присоединяться к сети наружного водопровода следующим способами: с помощью седелки (при действующем наружном водопроводе); врезкой и приваркой трубы или тройника (при возможности отключения участка наружной сети); с помощью соединительных частей, ранее установленных на трубопроводе наружного водопровода.

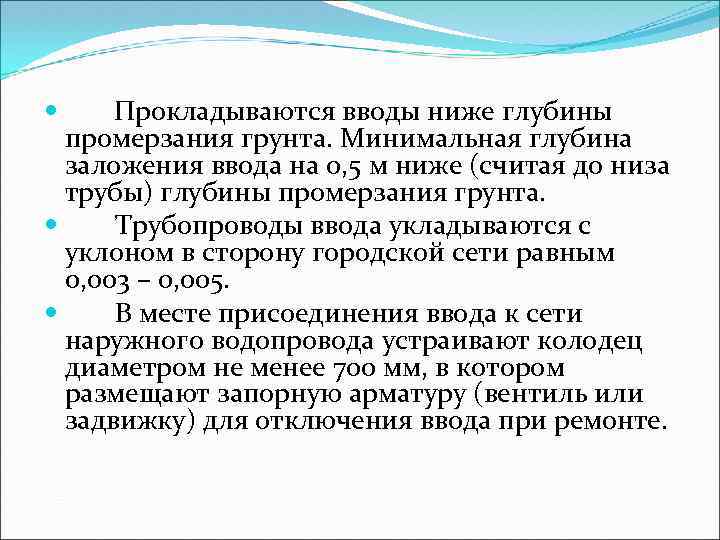

Прокладываются вводы ниже глубины промерзания грунта. Минимальная глубина заложения ввода на 0, 5 м ниже (считая до низа трубы) глубины промерзания грунта. Трубопроводы ввода укладываются с уклоном в сторону городской сети равным 0, 003 – 0, 005. В месте присоединения ввода к сети наружного водопровода устраивают колодец диаметром не менее 700 мм, в котором размещают запорную арматуру (вентиль или задвижку) для отключения ввода при ремонте.

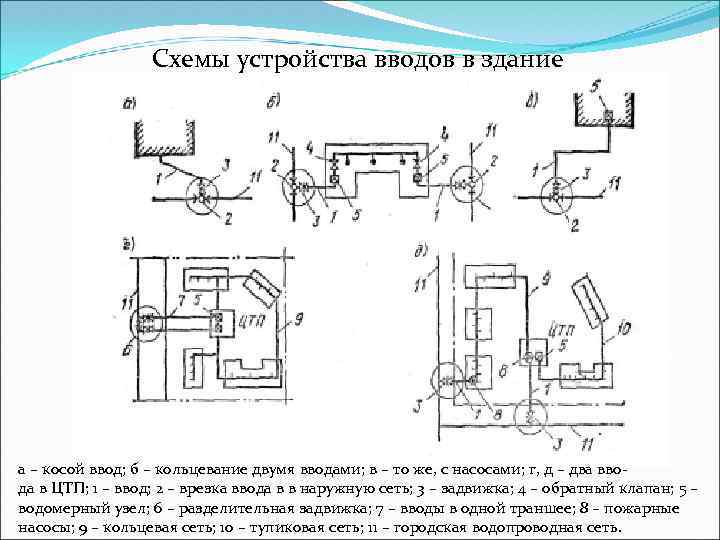

Схемы устройства вводов в здание а – косой ввод; б – кольцевание двумя вводами; в – то же, с насосами; г, д – два ввода в ЦТП; 1 – ввод; 2 – врезка ввода в в наружную сеть; 3 – задвижка; 4 – обратный клапан; 5 – водомерный узел; 6 – разделительная задвижка; 7 – вводы в одной траншее; 8 – пожарные насосы; 9 – кольцевая сеть; 10 – тупиковая сеть; 11 – городская водопроводная сеть.

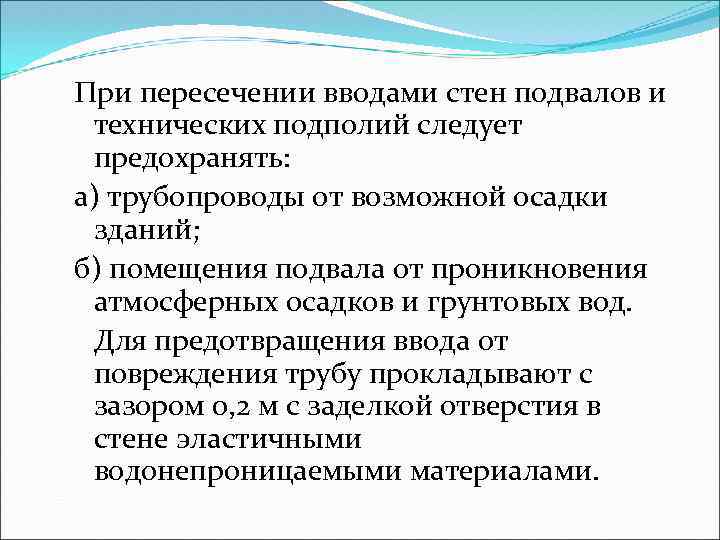

При пересечении вводами стен подвалов и технических подполий следует предохранять: а) трубопроводы от возможной осадки зданий; б) помещения подвала от проникновения атмосферных осадков и грунтовых вод. Для предотвращения ввода от повреждения трубу прокладывают с зазором 0, 2 м с заделкой отверстия в стене эластичными водонепроницаемыми материалами.

В сухих грунтах при пересечении стен или фундаментов вводы рекомендуется прокладывать в футляре из стальных труб. После прокладки ввода внутреннюю поверхность стены подвала оштукатуривают цементным раствором.

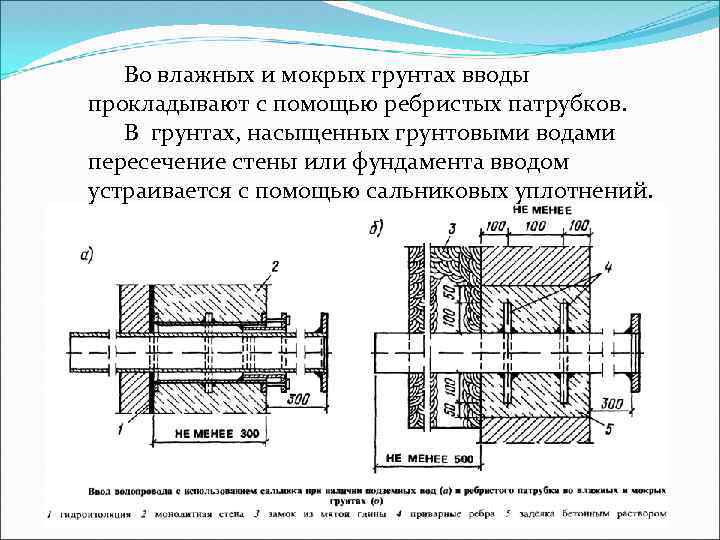

Во влажных и мокрых грунтах вводы прокладывают с помощью ребристых патрубков. В грунтах, насыщенных грунтовыми водами пересечение стены или фундамента вводом устраивается с помощью сальниковых уплотнений.

Вводы хозяйственно-питьевого водопровода, как правило, укладываются выше канализационных трубопроводов и трубопроводов, транспортирующих ядовитые и пахучие жидкости. При необходимости прокладки вводов ниже канализационных трубопроводов, вводы заключают в футляр.

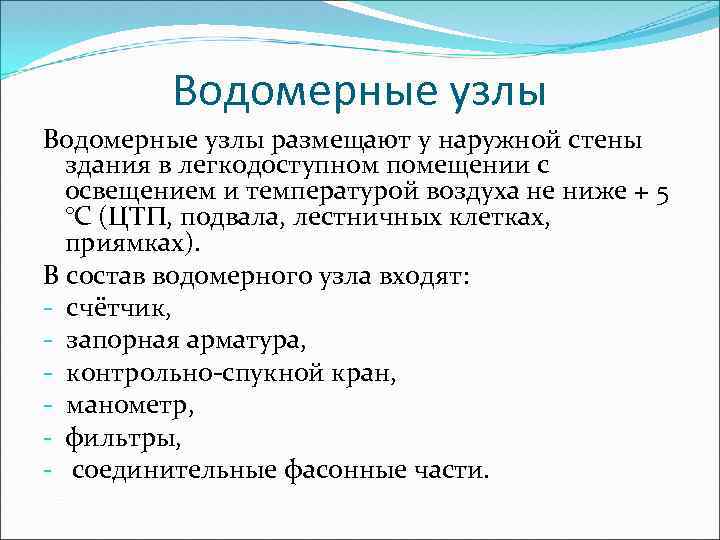

Водомерные узлы размещают у наружной стены здания в легкодоступном помещении с освещением и температурой воздуха не ниже + 5 °С (ЦТП, подвала, лестничных клетках, приямках). В состав водомерного узла входят: - счётчик, - запорная арматура, - контрольно-спукной кран, - манометр, - фильтры, - соединительные фасонные части.

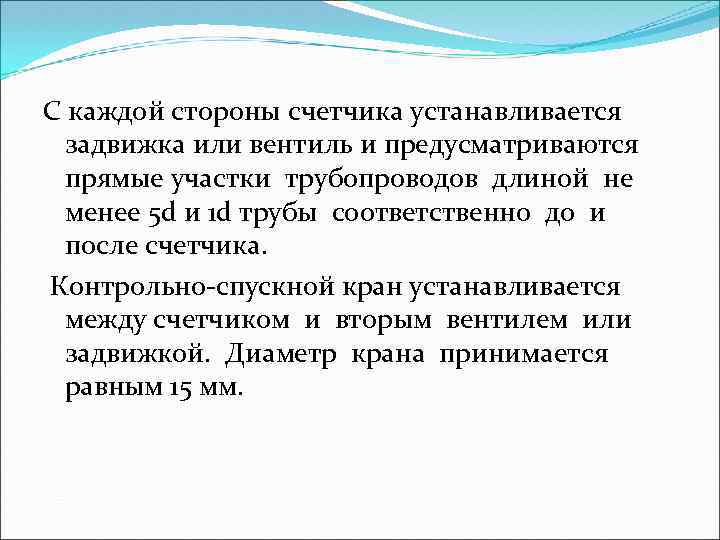

С каждой стороны счетчика устанавливается задвижка или вентиль и предусматриваются прямые участки трубопроводов длиной не менее 5 d и 1 d трубы соответственно до и после счетчика. Контрольно-спускной кран устанавливается между счетчиком и вторым вентилем или задвижкой. Диаметр крана принимается равным 15 мм.

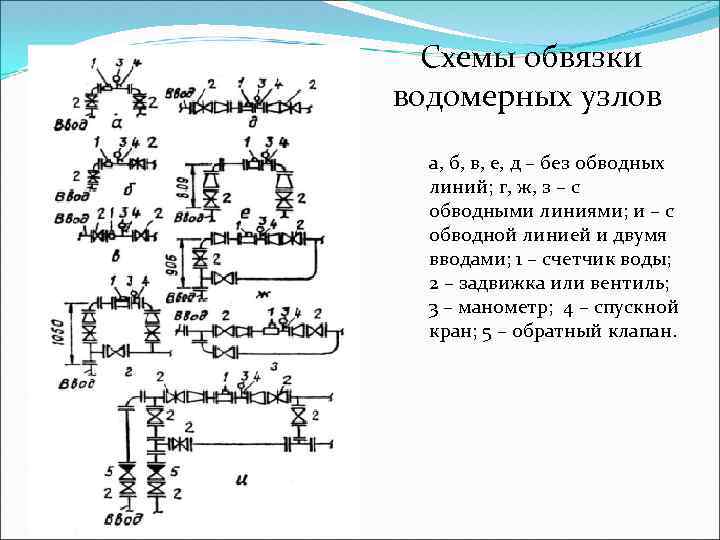

Схемы обвязки водомерных узлов а, б, в, е, д – без обводных линий; г, ж, з – с обводными линиями; и – с обводной линией и двумя вводами; 1 – счетчик воды; 2 – задвижка или вентиль; 3 – манометр; 4 – спускной кран; 5 – обратный клапан.

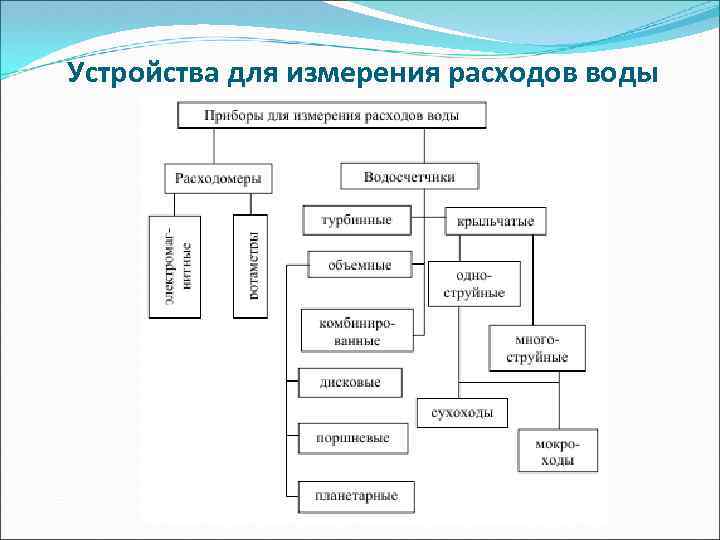

Устройства для измерения расходов воды

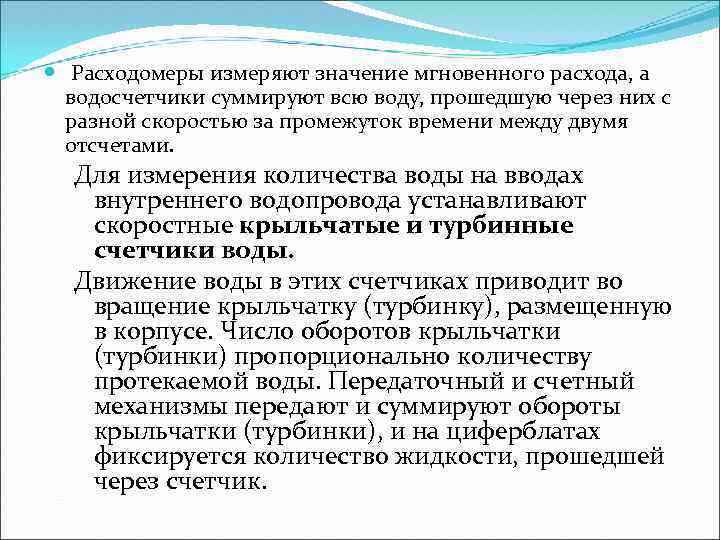

Расходомеры измеряют значение мгновенного расхода, а водосчетчики суммируют всю воду, прошедшую через них с разной скоростью за промежуток времени между двумя отсчетами. Для измерения количества воды на вводах внутреннего водопровода устанавливают скоростные крыльчатые и турбинные счетчики воды. Движение воды в этих счетчиках приводит во вращение крыльчатку (турбинку), размещенную в корпусе. Число оборотов крыльчатки (турбинки) пропорционально количеству протекаемой воды. Передаточный и счетный механизмы передают и суммируют обороты крыльчатки (турбинки), и на циферблатах фиксируется количество жидкости, прошедшей через счетчик.

Крыльчатые счетчики воды Изготовляют диаметром (калибром) до 50 мм включительно. Ось вращения крыльчатки у этих счетчиков вертикальная, т. е. расположена перпендикулярно направлению движения воды. Крыльчатые счетчики устанавливаются только на горизонтальных участках трубопроводов с резьбовым соединением.

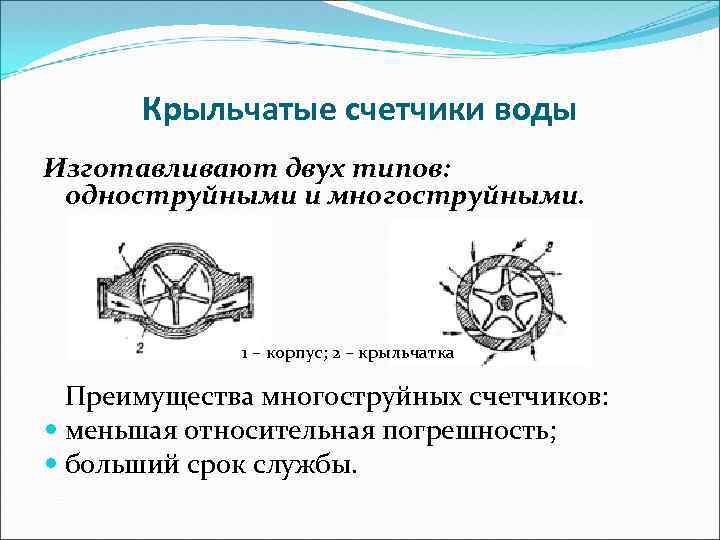

Крыльчатые счетчики воды Изготавливают двух типов: одноструйными и многоструйными. 1 – корпус; 2 – крыльчатка Преимущества многоструйных счетчиков: меньшая относительная погрешность; больший срок службы.

Турбинные счетчики воды Отличаются от крыльчатых тем, что ось вращения турбинки у них параллельна направлению движения воды. Счетный механизм соединен с вертушкой червячной передачей. Счетчики присоединяются на фланцах к трубопроводам, находящимся в любом положении (горизонтальном, вертикальном или наклонном) с направлением движения воды снизу вверх. Турбинные счетчики выпускаются калибром от 50 до 200 мм. 1– струевыпрямитель; 2 – турбина; 3 – передаточный механизм;

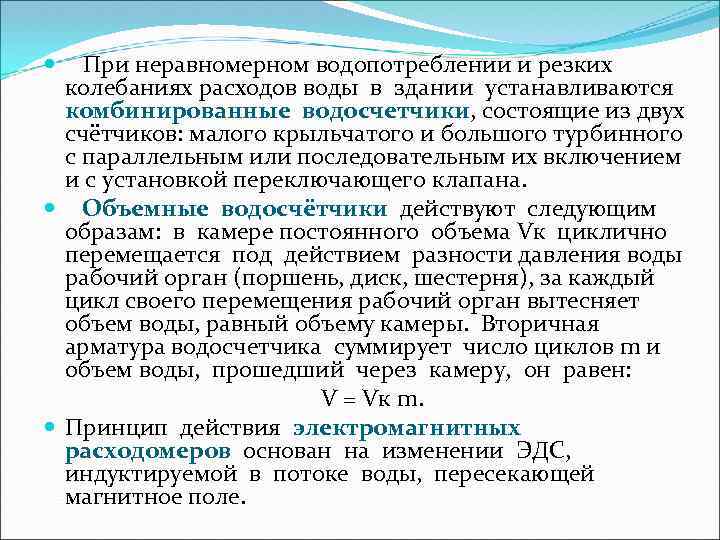

При неравномерном водопотреблении и резких колебаниях расходов воды в здании устанавливаются комбинированные водосчетчики, состоящие из двух счётчиков: малого крыльчатого и большого турбинного с параллельным или последовательным их включением и с установкой переключающего клапана. Объемные водосчётчики действуют следующим образам: в камере постоянного объема Vк циклично перемещается под действием разности давления воды рабочий орган (поршень, диск, шестерня), за каждый цикл своего перемещения рабочий орган вытесняет объем воды, равный объему камеры. Вторичная арматура водосчетчика суммирует число циклов m и объем воды, прошедший через камеру, он равен: V = Vк m. Принцип действия электромагнитных расходомеров основан на изменении ЭДС, индуктируемой в потоке воды, пересекающей магнитное поле.

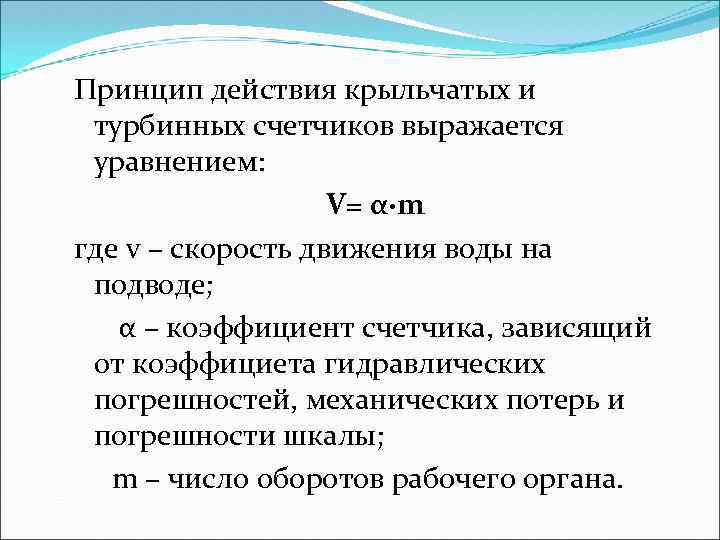

Принцип действия крыльчатых и турбинных счетчиков выражается уравнением: V= α·m где v – скорость движения воды на подводе; α – коэффициент счетчика, зависящий от коэффициета гидравлических погрешностей, механических потерь и погрешности шкалы; m – число оборотов рабочего органа.

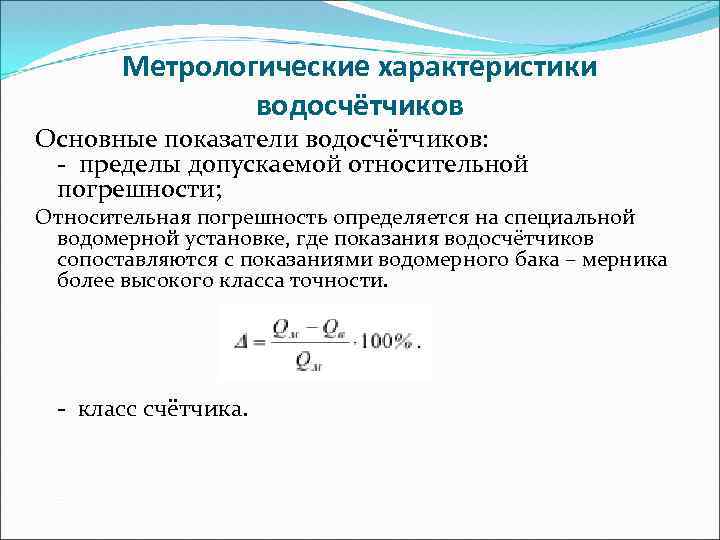

Метрологические характеристики водосчётчиков Основные показатели водосчётчиков: - пределы допускаемой относительной погрешности; Относительная погрешность определяется на специальной водомерной установке, где показания водосчётчиков сопоставляются с показаниями водомерного бака – мерника более высокого класса точности. - класс счётчика.

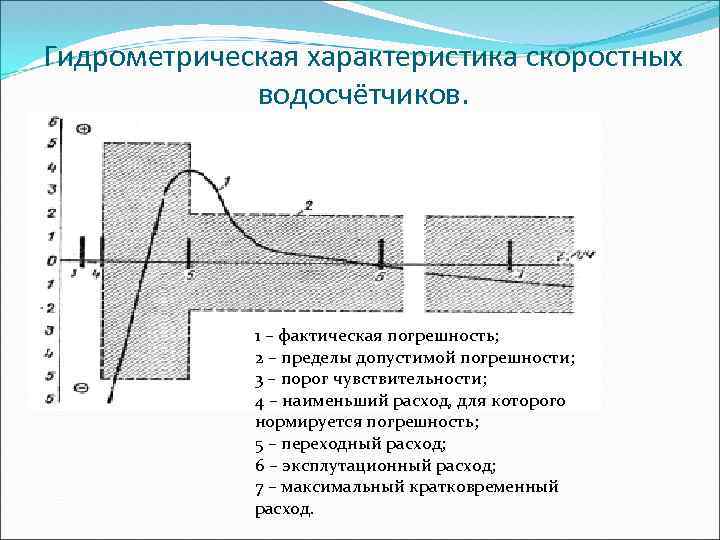

Гидрометрическая характеристика скоростных водосчётчиков. 1 – фактическая погрешность; 2 – пределы допустимой погрешности; 3 – порог чувствительности; 4 – наименьший расход, для которого нормируется погрешность; 5 – переходный расход; 6 – эксплутационный расход; 7 – максимальный кратковременный расход.

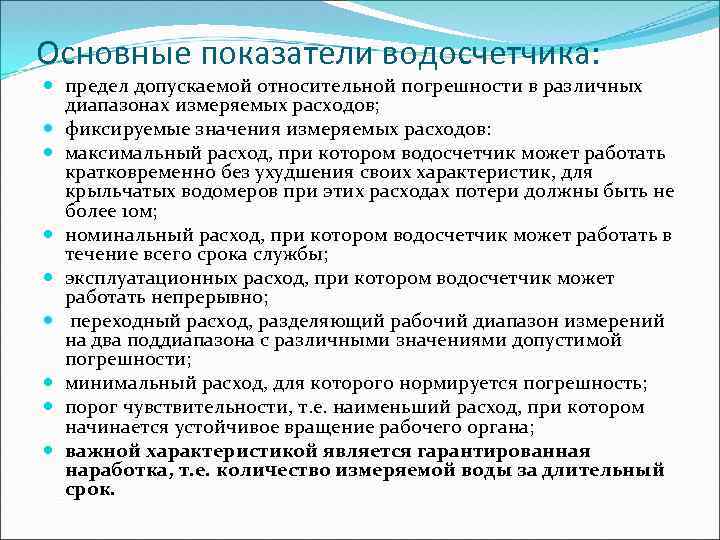

Основные показатели водосчетчика: предел допускаемой относительной погрешности в различных диапазонах измеряемых расходов; фиксируемые значения измеряемых расходов: максимальный расход, при котором водосчетчик может работать кратковременно без ухудшения своих характеристик, для крыльчатых водомеров при этих расходах потери должны быть не более 10 м; номинальный расход, при котором водосчетчик может работать в течение всего срока службы; эксплуатационных расход, при котором водосчетчик может работать непрерывно; переходный расход, разделяющий рабочий диапазон измерений на два поддиапазона с различными значениями допустимой погрешности; минимальный расход, для которого нормируется погрешность; порог чувствительности, т. е. наименьший расход, при котором начинается устойчивое вращение рабочего органа; важной характеристикой является гарантированная наработка, т. е. количество измеряемой воды за длительный срок.
