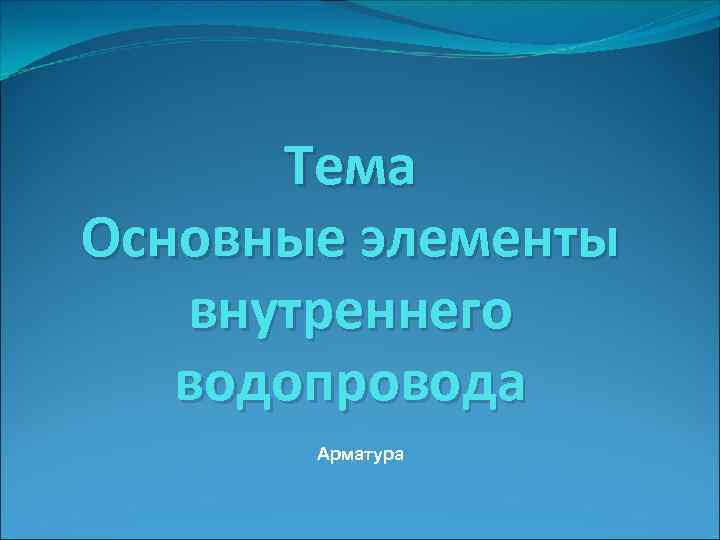

Тема Основные элементы внутреннего водопровода Арматура Тема Основные элементы внутреннего водопровода Арматура

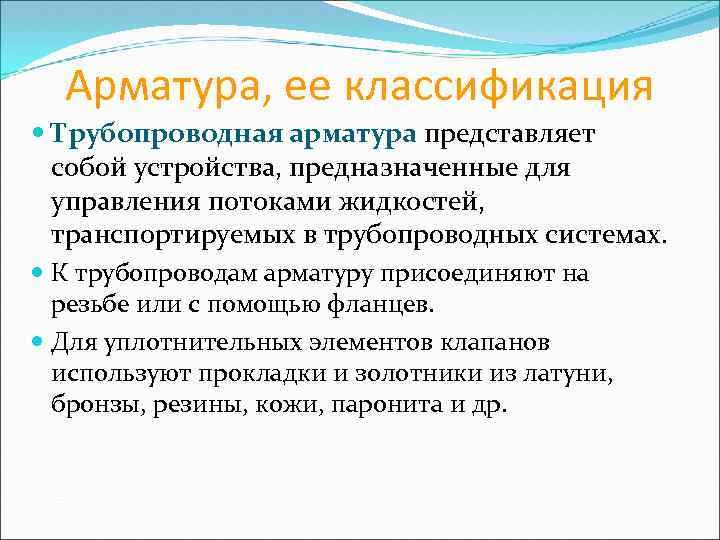

Арматура, ее классификация Трубопроводная арматура представляет собой устройства, предназначенные для управления потоками жидкостей, транспортируемых Арматура, ее классификация Трубопроводная арматура представляет собой устройства, предназначенные для управления потоками жидкостей, транспортируемых в трубопроводных системах. К трубопроводам арматуру присоединяют на резьбе или с помощью фланцев. Для уплотнительных элементов клапанов используют прокладки и золотники из латуни, бронзы, резины, кожи, паронита и др.

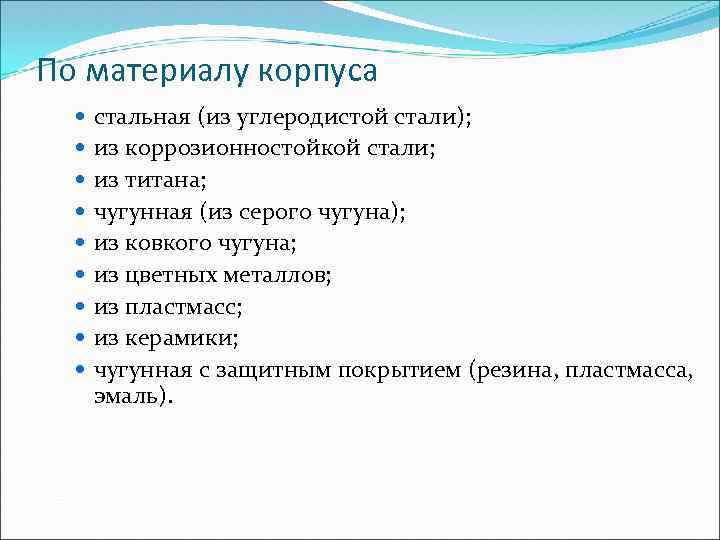

По материалу корпуса стальная (из углеродистой стали); из коррозионностойкой стали; из титана; чугунная (из По материалу корпуса стальная (из углеродистой стали); из коррозионностойкой стали; из титана; чугунная (из серого чугуна); из ковкого чугуна; из цветных металлов; из пластмасс; из керамики; чугунная с защитным покрытием (резина, пластмасса, эмаль).

По принципу перемещения затвора водопроводная арматура подразделяется на пять типов: вентильная, пробковая (крановая), дроссельная, По принципу перемещения затвора водопроводная арматура подразделяется на пять типов: вентильная, пробковая (крановая), дроссельная, шторная (задвижки), клапанная. Принципиальные схемы действия водопроводной арматуры: вентиля (а), пробкового крана (б), регулятора (в), задвижки (г), обратного клапана (д)

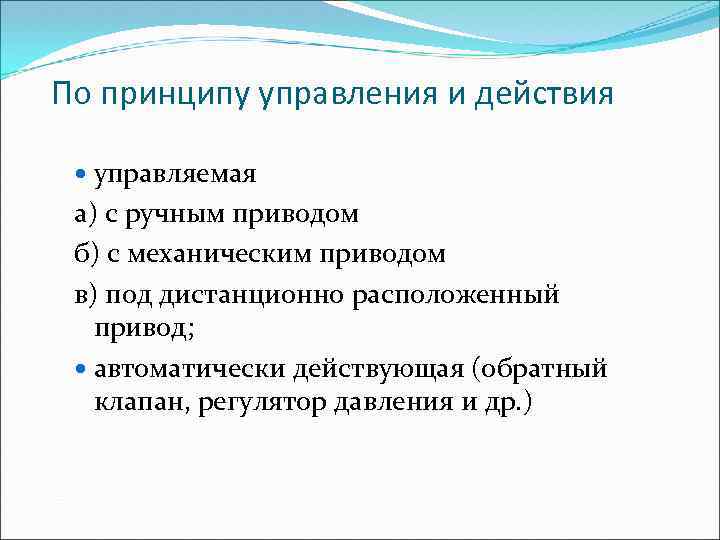

По принципу управления и действия управляемая а) с ручным приводом б) с механическим приводом По принципу управления и действия управляемая а) с ручным приводом б) с механическим приводом в) под дистанционно расположенный привод; автоматически действующая (обратный клапан, регулятор давления и др. )

По функциональному назначению По функциональному назначению

Запорная арматура – пробковые проходные краны, запорные вентили, задвижки – предназначена для отключения отдельных Запорная арматура – пробковые проходные краны, запорные вентили, задвижки – предназначена для отключения отдельных участков водопроводной сети. Запорная арматура: а — вентили прямой и косой; в) – задвижка проходная; 1 – корпус; 2 – накидная гайка; 3 – маховик; 4 – шпиндель; 5 – сальник; 6 – головка; 7 – резиновая прокладка; 8 – винт и шайба; 9 – клапан в c 6 opе

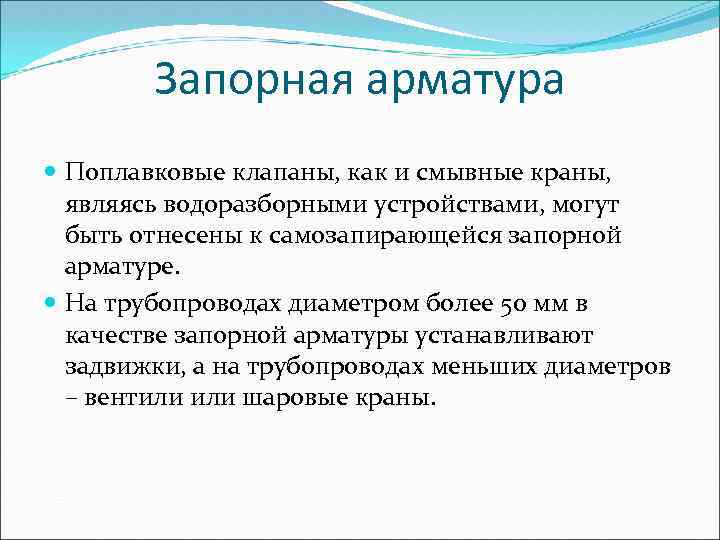

Запорная арматура Поплавковые клапаны, как и смывные краны, являясь водоразборными устройствами, могут быть отнесены Запорная арматура Поплавковые клапаны, как и смывные краны, являясь водоразборными устройствами, могут быть отнесены к самозапирающейся запорной арматуре. На трубопроводах диаметром более 50 мм в качестве запорной арматуры устанавливают задвижки, а на трубопроводах меньших диаметров – вентили шаровые краны.

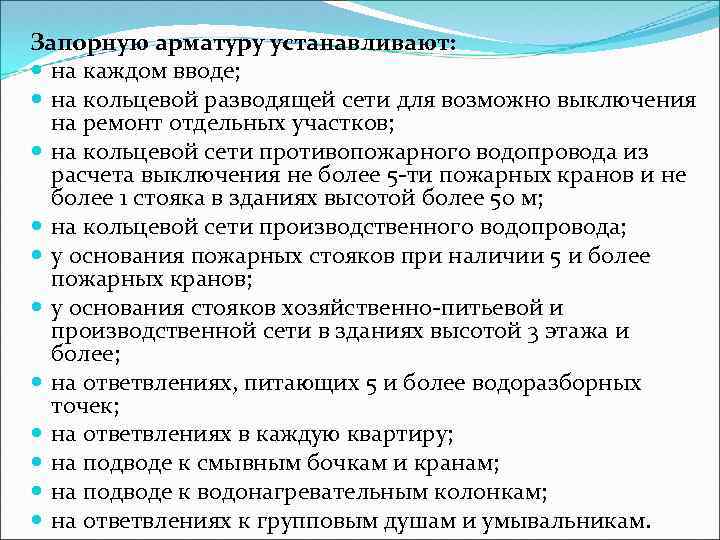

Запорную арматуру устанавливают: на каждом вводе; на кольцевой разводящей сети для возможно выключения на Запорную арматуру устанавливают: на каждом вводе; на кольцевой разводящей сети для возможно выключения на ремонт отдельных участков; на кольцевой сети противопожарного водопровода из расчета выключения не более 5 -ти пожарных кранов и не более 1 стояка в зданиях высотой более 50 м; на кольцевой сети производственного водопровода; у основания пожарных стояков при наличии 5 и более пожарных кранов; у основания стояков хозяйственно-питьевой и производственной сети в зданиях высотой 3 этажа и более; на ответвлениях, питающих 5 и более водоразборных точек; на ответвлениях в каждую квартиру; на подводе к смывным бочкам и кранам; на подводе к водонагревательным колонкам; на ответвлениях к групповым душам и умывальникам.

Водоразборная арматура – краны водоразборные, туалетные, смесительные, лабораторные, банные, поливочные, писсуарные, смывные, пожарные и Водоразборная арматура – краны водоразборные, туалетные, смесительные, лабораторные, банные, поливочные, писсуарные, смывные, пожарные и т. д. В зависимости от вида перемещения затвора водоразборную арматуру подразделяют на два типа: вентильную и пробковую. К водоразборной арматуре относятся также смесители, предназначенные для смешения холодной и горячей воды.

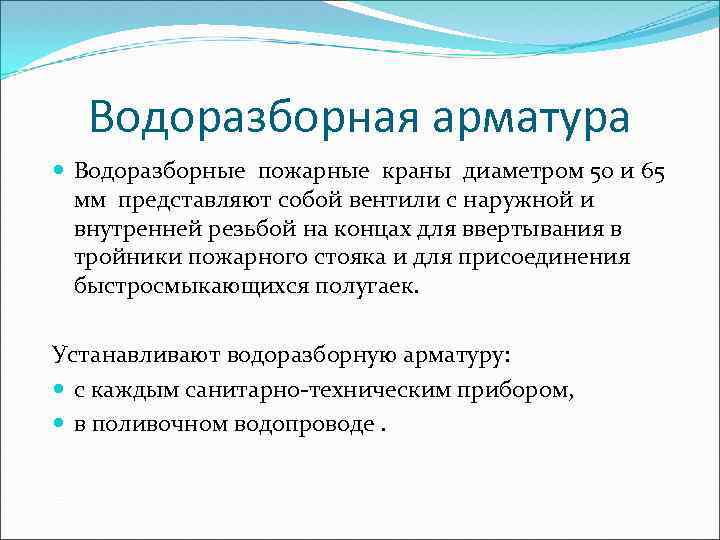

Водоразборная арматура Водоразборные пожарные краны диаметром 50 и 65 мм представляют собой вентили с Водоразборная арматура Водоразборные пожарные краны диаметром 50 и 65 мм представляют собой вентили с наружной и внутренней резьбой на концах для ввертывания в тройники пожарного стояка и для присоединения быстросмыкающихся полугаек. Устанавливают водоразборную арматуру: с каждым санитарно-техническим прибором, в поливочном водопроводе.

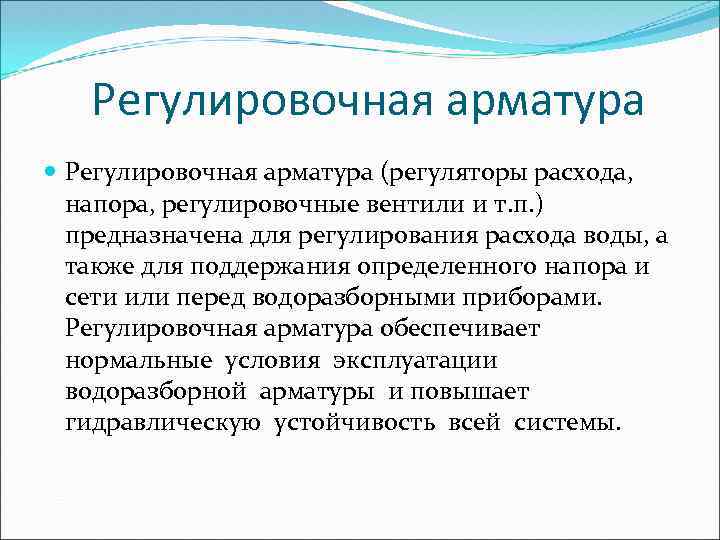

Регулировочная арматура (регуляторы расхода, напора, регулировочные вентили и т. п. ) предназначена для регулирования Регулировочная арматура (регуляторы расхода, напора, регулировочные вентили и т. п. ) предназначена для регулирования расхода воды, а также для поддержания определенного напора и сети или перед водоразборными приборами. Регулировочная арматура обеспечивает нормальные условия эксплуатации водоразборной арматуры и повышает гидравлическую устойчивость всей системы.

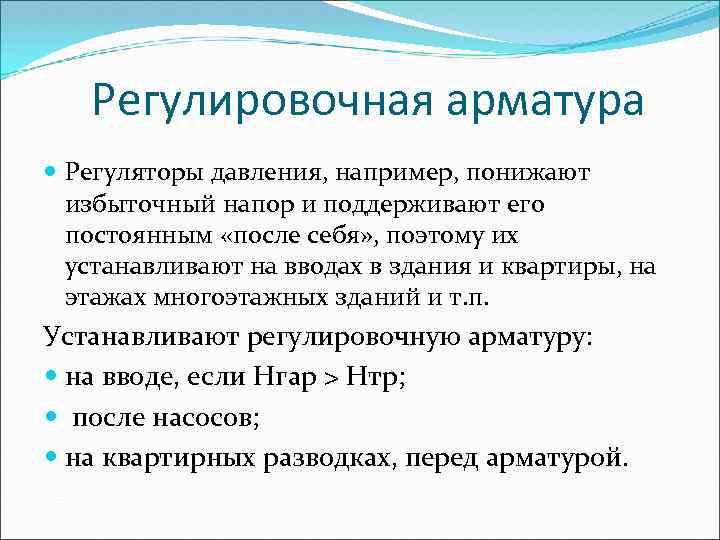

Регулировочная арматура Регуляторы давления, например, понижают избыточный напор и поддерживают его постоянным «после себя» Регулировочная арматура Регуляторы давления, например, понижают избыточный напор и поддерживают его постоянным «после себя» , поэтому их устанавливают на вводах в здания и квартиры, на этажах многоэтажных зданий и т. п. Устанавливают регулировочную арматуру: на вводе, если Нгар > Нтр; после насосов; на квартирных разводках, перед арматурой.

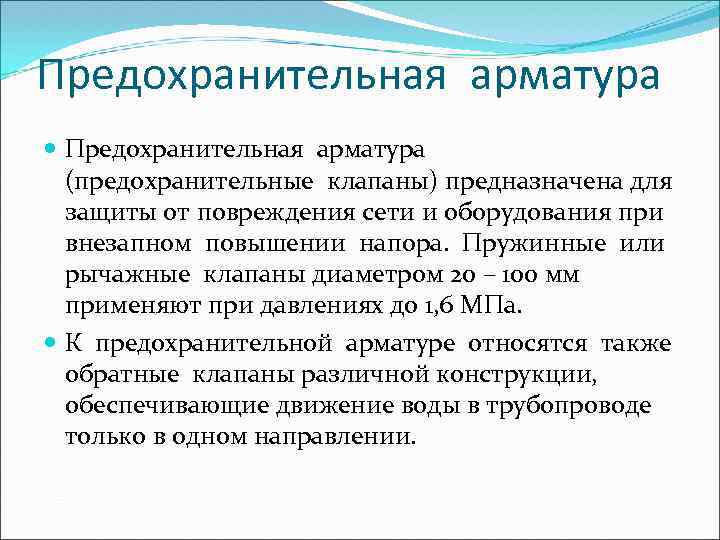

Предохранительная арматура (предохранительные клапаны) предназначена для защиты от повреждения сети и оборудования при внезапном Предохранительная арматура (предохранительные клапаны) предназначена для защиты от повреждения сети и оборудования при внезапном повышении напора. Пружинные или рычажные клапаны диаметром 20 – 100 мм применяют при давлениях до 1, 6 МПа. К предохранительной арматуре относятся также обратные клапаны различной конструкции, обеспечивающие движение воды в трубопроводе только в одном направлении.

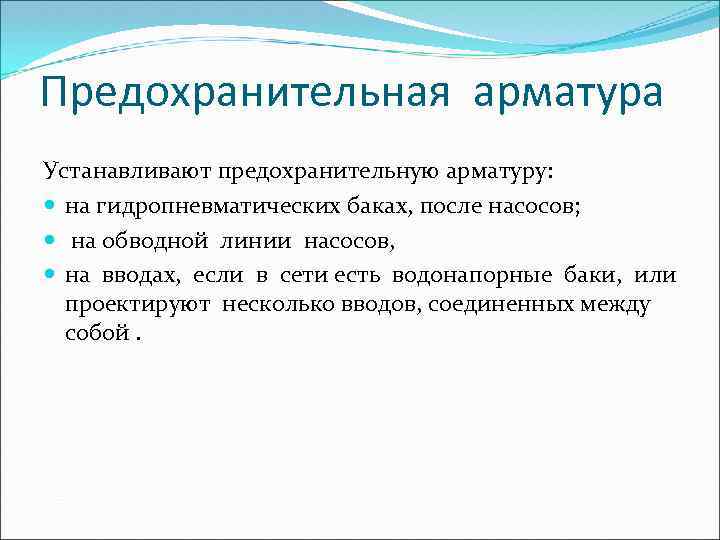

Предохранительная арматура Устанавливают предохранительную арматуру: на гидропневматических баках, после насосов; на обводной линии насосов, Предохранительная арматура Устанавливают предохранительную арматуру: на гидропневматических баках, после насосов; на обводной линии насосов, на вводах, если в сети есть водонапорные баки, или проектируют несколько вводов, соединенных между собой.

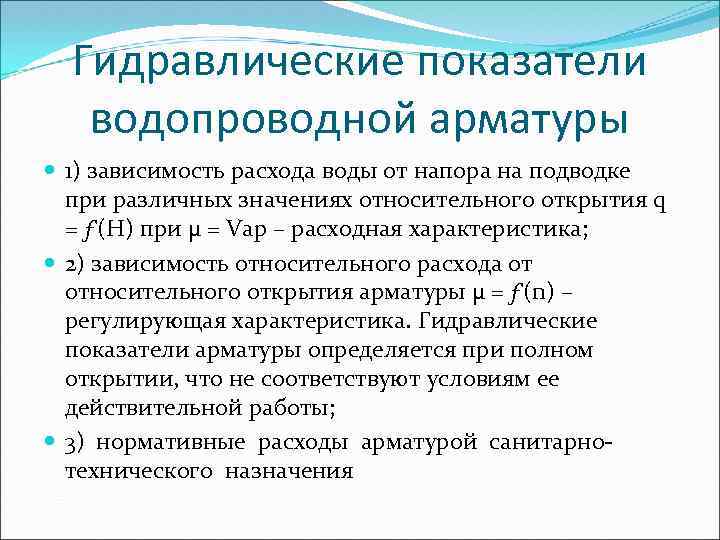

Гидравлические показатели водопроводной арматуры 1) зависимость расхода воды от напора на подводке при различных Гидравлические показатели водопроводной арматуры 1) зависимость расхода воды от напора на подводке при различных значениях относительного открытия q = ƒ(H) при µ = Vар – расходная характеристика; 2) зависимость относительного расхода от относительного открытия арматуры µ = ƒ(n) – регулирующая характеристика. Гидравлические показатели арматуры определяется при полном открытии, что не соответствуют условиям ее действительной работы; 3) нормативные расходы арматурой санитарнотехнического назначения

Качество санитарно-технической арматуры должно определятся : степенью соответствия функциональному назначению требованиям потребителей. Функциональное назначение Качество санитарно-технической арматуры должно определятся : степенью соответствия функциональному назначению требованиям потребителей. Функциональное назначение заключаются в подаче из системы водоснабжения здания определенного количества воды, необходимого на санитарно-хозяйственные и другие процедуры.

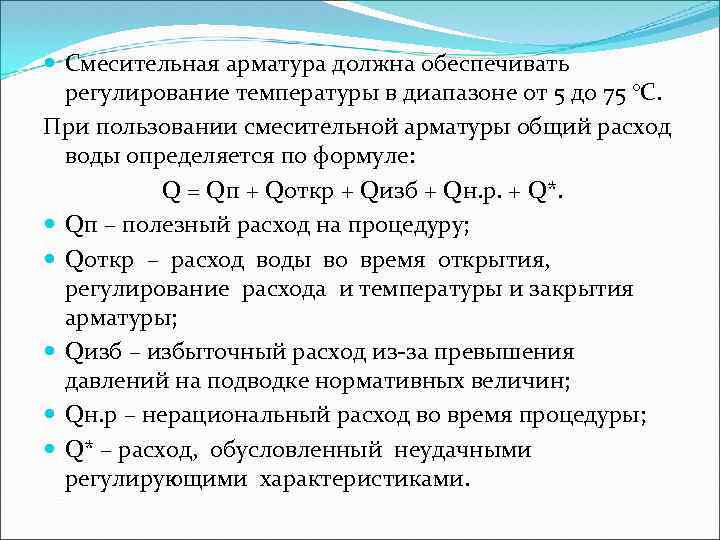

 Смесительная арматура должна обеспечивать регулирование температуры в диапазоне от 5 до 75 °С. Смесительная арматура должна обеспечивать регулирование температуры в диапазоне от 5 до 75 °С. При пользовании смесительной арматуры общий расход воды определяется по формуле: Q = Qп + Qоткр + Qизб + Qн. р. + Q*. Qп – полезный расход на процедуру; Qоткр – расход воды во время открытия, регулирование расхода и температуры и закрытия арматуры; Qизб – избыточный расход из-за превышения давлений на подводке нормативных величин; Qн. р – нерациональный расход во время процедуры; Q* – расход, обусловленный неудачными регулирующими характеристиками.
