ТЕМА: ОРИЕНТИРОВАНИЕ Урок № 3. ПЛАН МЕСТНОСТИ. УСЛОВНЫЕ

ТЕМА: ОРИЕНТИРОВАНИЕ Урок № 3. ПЛАН МЕСТНОСТИ. УСЛОВНЫЕ ЗНАКИ. АВТОР: ОРЛОВ ВИТАЛИЙ СТАНИСЛАВОВИЧ ИНСТРУКТОР-МЕТОДИСТ

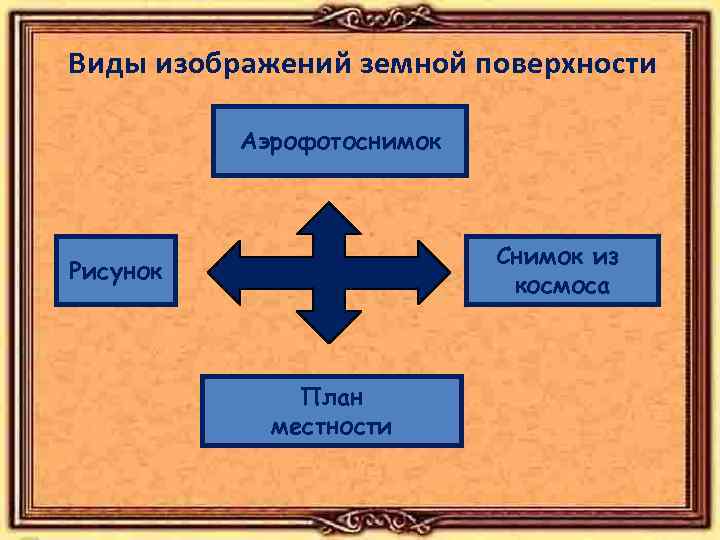

Виды изображений земной поверхности Аэрофотоснимок Снимок из космоса Рисунок План местности

Рисунок Аэрофотоснимок Снимок из космоса План местности

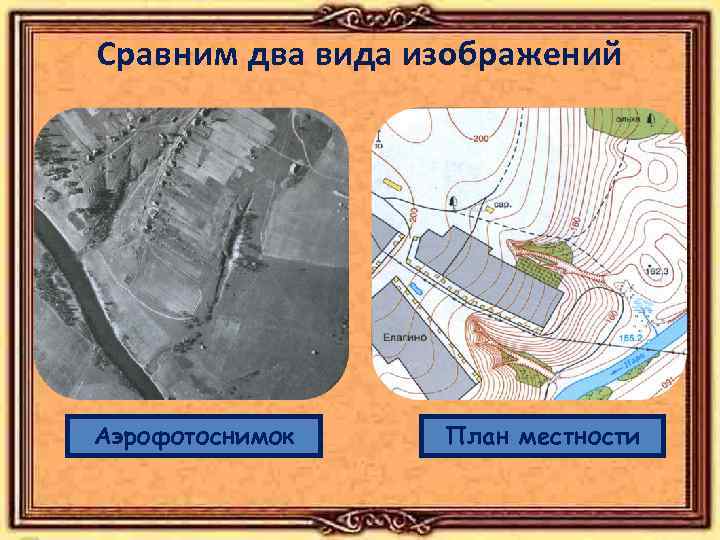

Сравним два вида изображений Аэрофотоснимок План местности

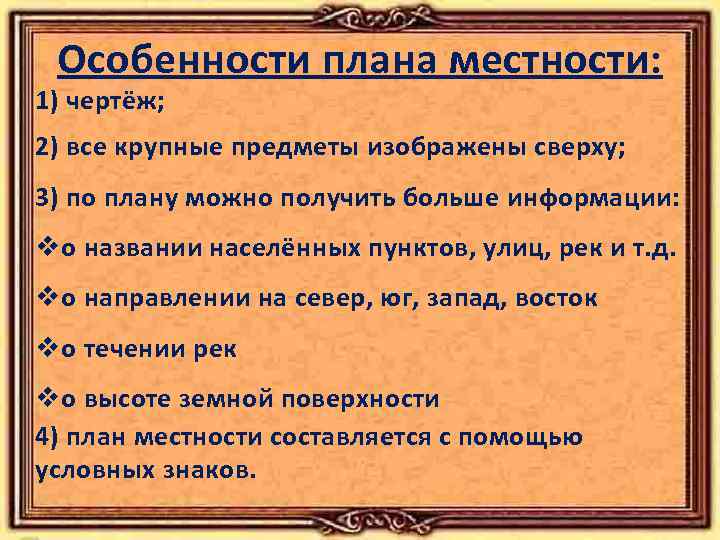

Особенности плана местности: 1) чертёж; 2) все крупные предметы изображены сверху; 3) по плану можно получить больше информации: vо названии населённых пунктов, улиц, рек и т. д. vо направлении на север, юг, запад, восток vо течении рек vо высоте земной поверхности 4) план местности составляется с помощью условных знаков.

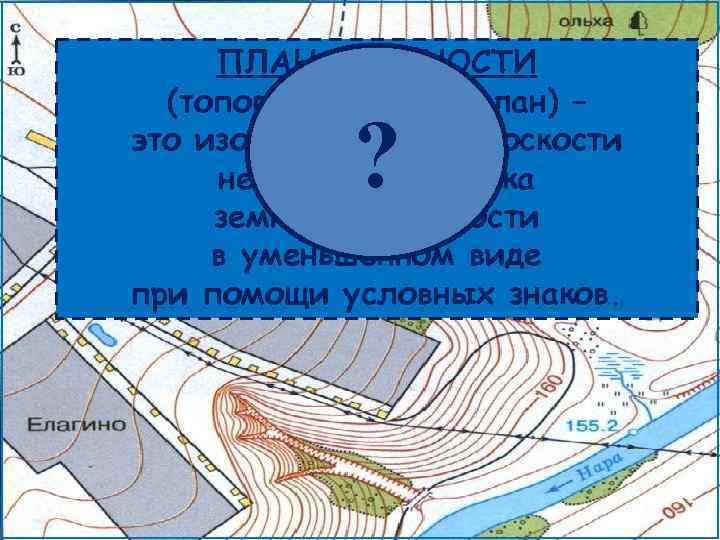

ПЛАН МЕСТНОСТИ (топографический план) – это изображение на плоскости небольшого участка земной поверхности в уменьшенном виде при помощи условных знаков. ?

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКХ КАРТ

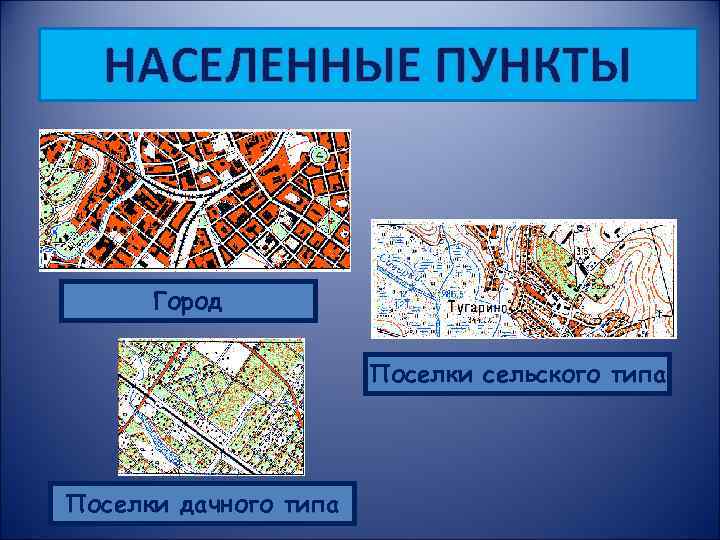

НАСЕЛЕННЫЕ ПУНКТЫ Город Поселки сельского типа Поселки дачного типа

НАСЕЛЕННЫЕ ПУНКТЫ ЖИЛЫЕ И НЕ ЖИЛЫЕ СТРОЕНИЯ ОТДЕЛЬНО РАСПОЛОЖЕННЫЕ ДВОРЫ РАЗРУШЕННЫЕ И ПОЛУРАЗРУШЕННЫЕ СТРОЕНИЯ СТОЯНКИ ЮРТ, ЧУМОВ И Т. Д.

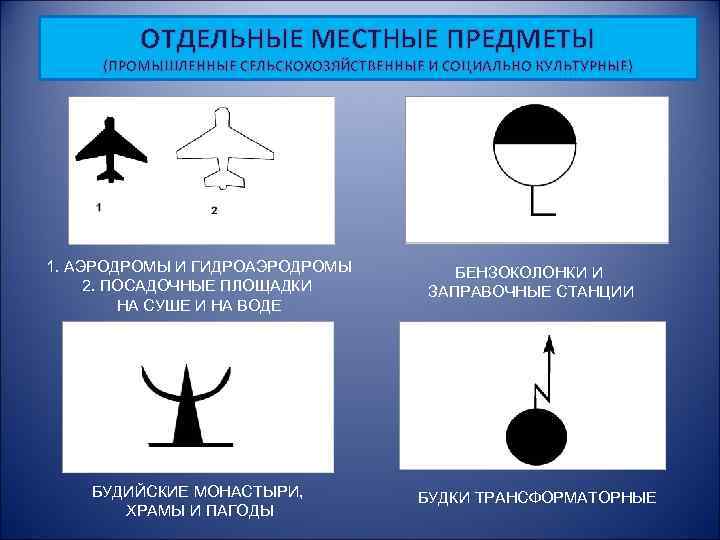

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) 1. АЭРОДРОМЫ И ГИДРОАЭРОДРОМЫ 2. ПОСАДОЧНЫЕ ПЛОЩАДКИ НА СУШЕ И НА ВОДЕ БУДИЙСКИЕ МОНАСТЫРИ, ХРАМЫ И ПАГОДЫ БЕНЗОКОЛОНКИ И ЗАПРАВОЧНЫЕ СТАНЦИИ БУДКИ ТРАНСФОРМАТОРНЫЕ

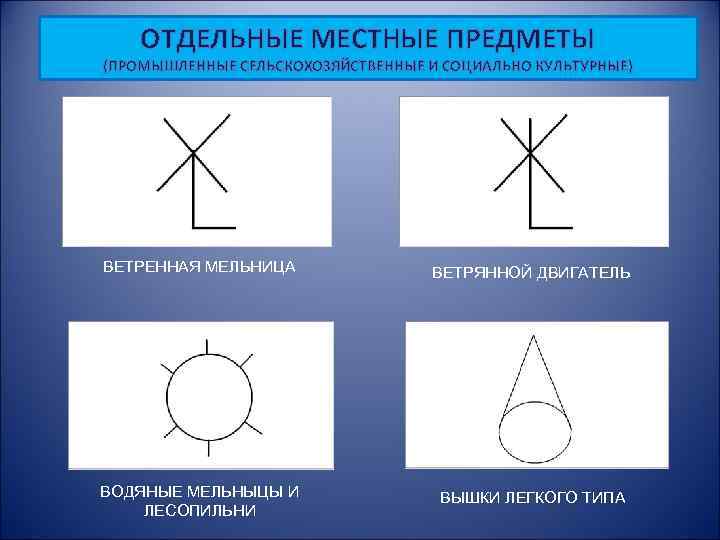

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) ВЕТРЕННАЯ МЕЛЬНИЦА ВЕТРЯННОЙ ДВИГАТЕЛЬ ВОДЯНЫЕ МЕЛЬНЫЦЫ И ЛЕСОПИЛЬНИ ВЫШКИ ЛЕГКОГО ТИПА

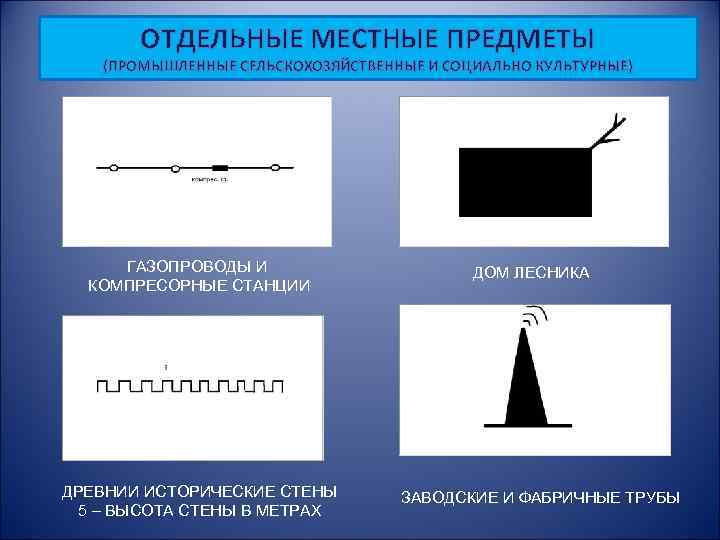

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) ГАЗОПРОВОДЫ И КОМПРЕСОРНЫЕ СТАНЦИИ ДРЕВНИИ ИСТОРИЧЕСКИЕ СТЕНЫ 5 – ВЫСОТА СТЕНЫ В МЕТРАХ ДОМ ЛЕСНИКА ЗАВОДСКИЕ И ФАБРИЧНЫЕ ТРУБЫ

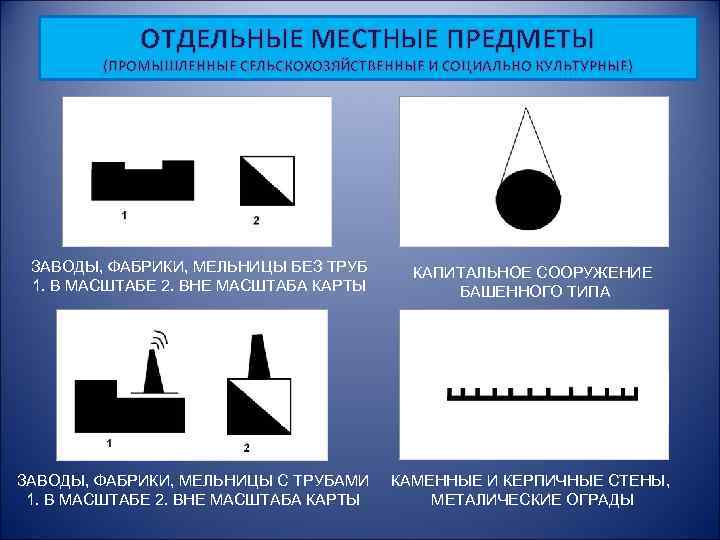

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) ЗАВОДЫ, ФАБРИКИ, МЕЛЬНИЦЫ БЕЗ ТРУБ 1. В МАСШТАБЕ 2. ВНЕ МАСШТАБА КАРТЫ ЗАВОДЫ, ФАБРИКИ, МЕЛЬНИЦЫ С ТРУБАМИ 1. В МАСШТАБЕ 2. ВНЕ МАСШТАБА КАРТЫ КАПИТАЛЬНОЕ СООРУЖЕНИЕ БАШЕННОГО ТИПА КАМЕННЫЕ И КЕРПИЧНЫЕ СТЕНЫ, МЕТАЛИЧЕСКИЕ ОГРАДЫ

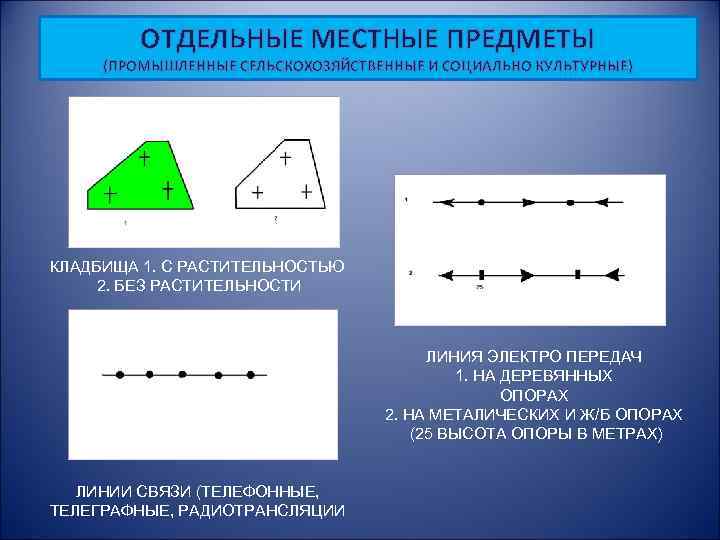

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) КЛАДБИЩА 1. С РАСТИТЕЛЬНОСТЬЮ 2. БЕЗ РАСТИТЕЛЬНОСТИ ЛИНИЯ ЭЛЕКТРО ПЕРЕДАЧ 1. НА ДЕРЕВЯННЫХ ОПОРАХ 2. НА МЕТАЛИЧЕСКИХ И Ж/Б ОПОРАХ (25 ВЫСОТА ОПОРЫ В МЕТРАХ) ЛИНИИ СВЯЗИ (ТЕЛЕФОННЫЕ, ТЕЛЕГРАФНЫЕ, РАДИОТРАНСЛЯЦИИ

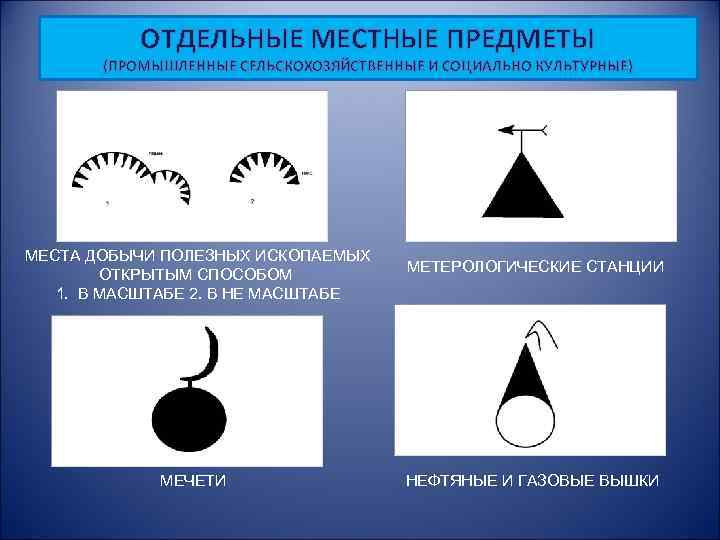

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) МЕСТА ДОБЫЧИ ПОЛЕЗНЫХ ИСКОПАЕМЫХ ОТКРЫТЫМ СПОСОБОМ 1. В МАСШТАБЕ 2. В НЕ МАСШТАБЕ МЕТЕРОЛОГИЧЕСКИЕ СТАНЦИИ МЕЧЕТИ НЕФТЯНЫЕ И ГАЗОВЫЕ ВЫШКИ

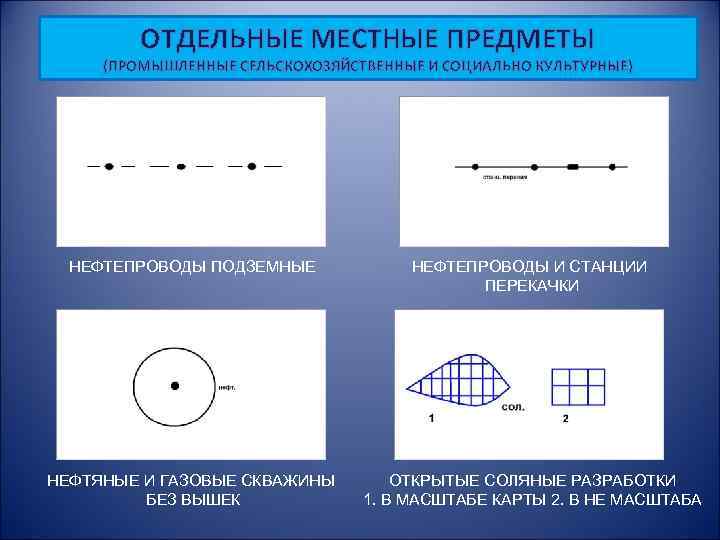

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) НЕФТЕПРОВОДЫ ПОДЗЕМНЫЕ НЕФТЕПРОВОДЫ И СТАНЦИИ ПЕРЕКАЧКИ НЕФТЯНЫЕ И ГАЗОВЫЕ СКВАЖИНЫ БЕЗ ВЫШЕК ОТКРЫТЫЕ СОЛЯНЫЕ РАЗРАБОТКИ 1. В МАСШТАБЕ КАРТЫ 2. В НЕ МАСШТАБА

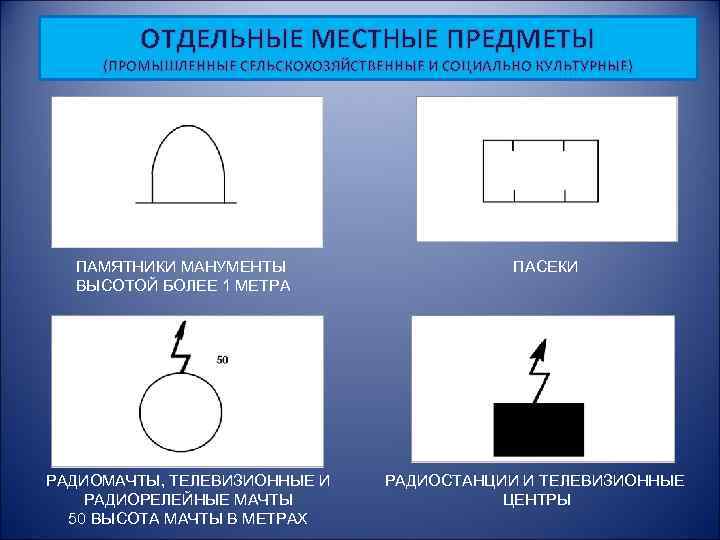

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) ПАМЯТНИКИ МАНУМЕНТЫ ВЫСОТОЙ БОЛЕЕ 1 МЕТРА РАДИОМАЧТЫ, ТЕЛЕВИЗИОННЫЕ И РАДИОРЕЛЕЙНЫЕ МАЧТЫ 50 ВЫСОТА МАЧТЫ В МЕТРАХ ПАСЕКИ РАДИОСТАНЦИИ И ТЕЛЕВИЗИОННЫЕ ЦЕНТРЫ

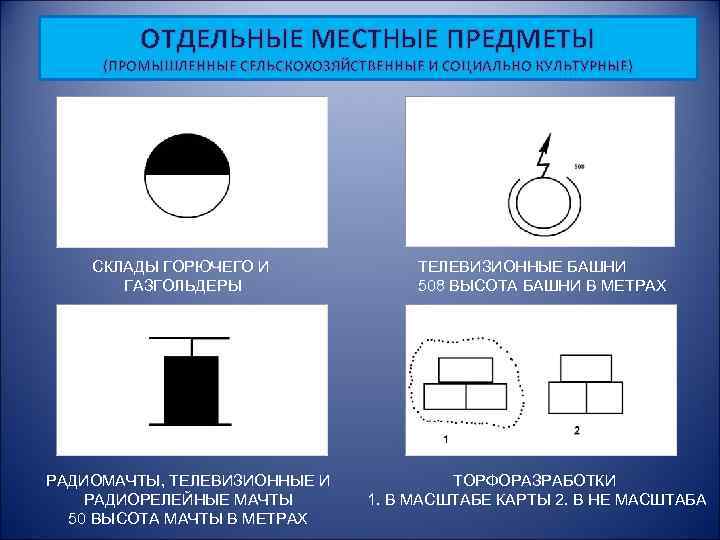

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) СКЛАДЫ ГОРЮЧЕГО И ГАЗГОЛЬДЕРЫ РАДИОМАЧТЫ, ТЕЛЕВИЗИОННЫЕ И РАДИОРЕЛЕЙНЫЕ МАЧТЫ 50 ВЫСОТА МАЧТЫ В МЕТРАХ ТЕЛЕВИЗИОННЫЕ БАШНИ 508 ВЫСОТА БАШНИ В МЕТРАХ ТОРФОРАЗРАБОТКИ 1. В МАСШТАБЕ КАРТЫ 2. В НЕ МАСШТАБА

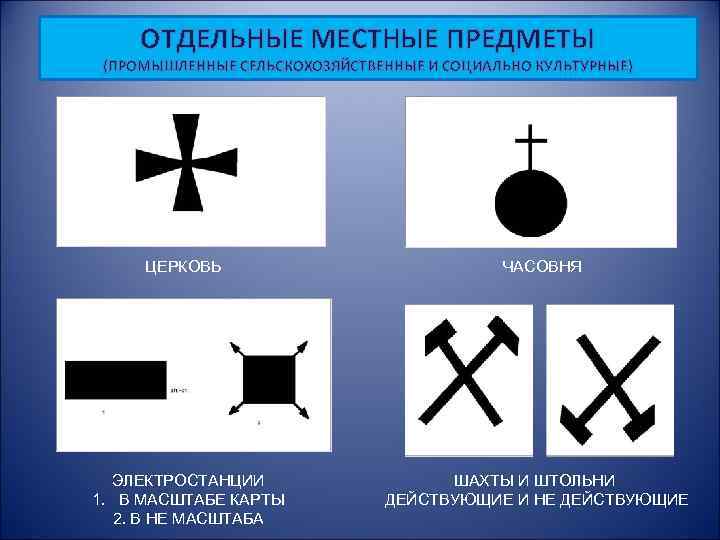

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ (ПРОМЫШЛЕННЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО КУЛЬТУРНЫЕ) ЦЕРКОВЬ ЭЛЕКТРОСТАНЦИИ 1. В МАСШТАБЕ КАРТЫ 2. В НЕ МАСШТАБА ЧАСОВНЯ ШАХТЫ И ШТОЛЬНИ ДЕЙСТВУЮЩИЕ И НЕ ДЕЙСТВУЮЩИЕ

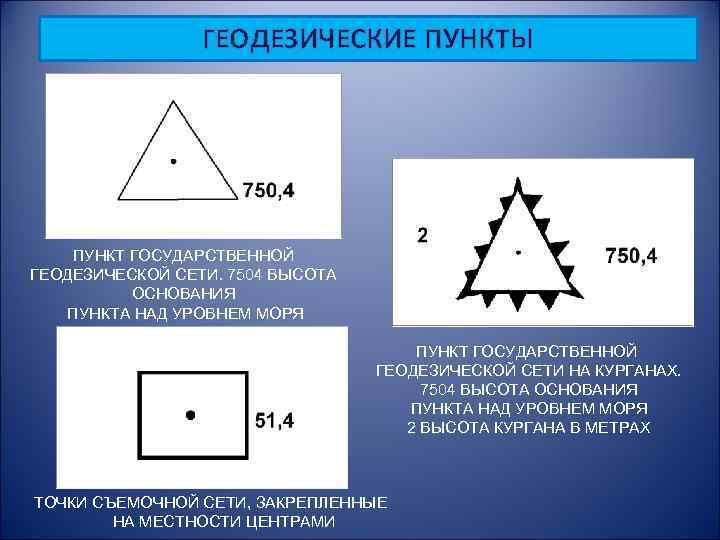

ГЕОДЕЗИЧЕСКИЕ ПУНКТЫ ПУНКТ ГОСУДАРСТВЕННОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ. 7504 ВЫСОТА ОСНОВАНИЯ ПУНКТА НАД УРОВНЕМ МОРЯ ПУНКТ ГОСУДАРСТВЕННОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ НА КУРГАНАХ. 7504 ВЫСОТА ОСНОВАНИЯ ПУНКТА НАД УРОВНЕМ МОРЯ 2 ВЫСОТА КУРГАНА В МЕТРАХ ТОЧКИ СЪЕМОЧНОЙ СЕТИ, ЗАКРЕПЛЕННЫЕ НА МЕСТНОСТИ ЦЕНТРАМИ

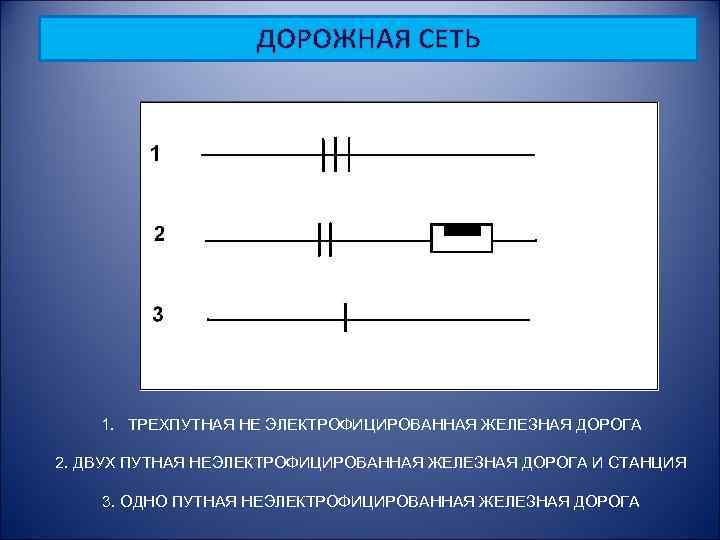

ДОРОЖНАЯ СЕТЬ ЦЕРКОВЬ ЧАСОВНЯ 1. ТРЕХПУТНАЯ НЕ ЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА 2. ДВУХ ПУТНАЯ НЕЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА И СТАНЦИЯ 3. ОДНО ПУТНАЯ НЕЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА

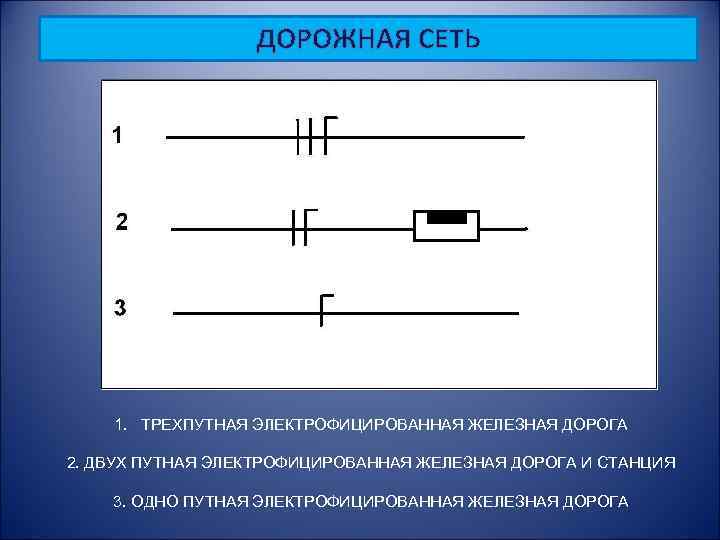

ДОРОЖНАЯ СЕТЬ 1. ТРЕХПУТНАЯ ЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА 2. ДВУХ ПУТНАЯ ЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА И СТАНЦИЯ 3. ОДНО ПУТНАЯ ЭЛЕКТРОФИЦИРОВАННАЯ ЖЕЛЕЗНАЯ ДОРОГА

ДОРОЖНАЯ СЕТЬ 1. НАСЫПИ 2. ВЫЕМКИ (4 ВЫСОТА И ГЛУБИНА В МЕТРАХ) 3. УЧАСТКИ С БОЛЬШИМИ УКЛОНАМИ – БОЛЕЕ 0, 020 (ТОЛЬКО В ГОРНЫХ РАЙОНАХ)

ДОРОЖНАЯ СЕТЬ ПОДВЕСНЫЕ ДОРОГИ 1. ТРУБЫ 2. ЭСТАКАДЫ АВТОСТРАДЫ 8 ШИРИНАОДНОЙ ПОЛОСЫ В МЕТРАХ 2 КОЛЛИЧЕСТВО ПОЛОС Ц –МАТЕРИАЛ ПОКРЫТИЯ (Ц – ЦЕМЕНТОБЕТОН, А – АСФАЛЬТОБЕТОН); НАСЫПИ 4 ВЫСОТА НАСЫПИ В МЕТРАХ

ДОРОЖНАЯ СЕТЬ ГРУНТОВЫЕ ДОРОГИ И ТРУДНОПРОЕЗЖЫЕ УЧАСТКИ ДОРОГ ПЕШЕХОДНЫЕ ТРОПЫ И ПЕШЕХОДНЫЕ МОСТЫ ЗИМНИИ ДОРОГИ (АВТОЗИМНИКИ) КАРАВАННЫЕ ПУТИ И ВЬЮЧНЫЕ ТРОПЫ

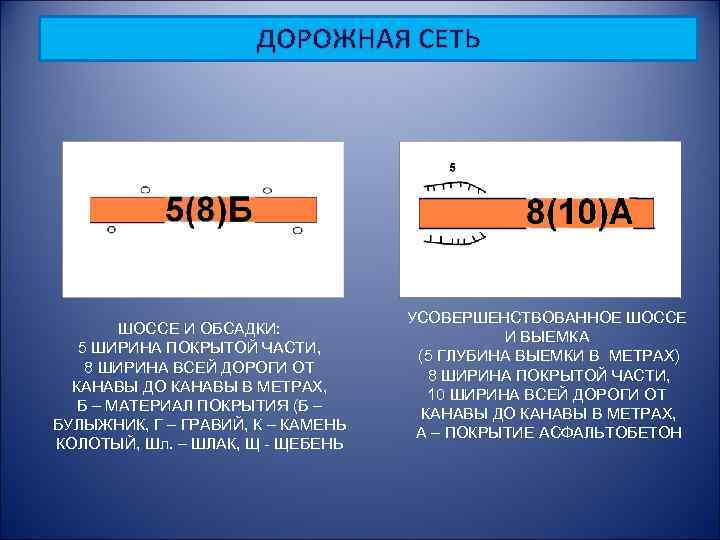

ДОРОЖНАЯ СЕТЬ ШОССЕ И ОБСАДКИ: 5 ШИРИНА ПОКРЫТОЙ ЧАСТИ, 8 ШИРИНА ВСЕЙ ДОРОГИ ОТ КАНАВЫ ДО КАНАВЫ В МЕТРАХ, Б – МАТЕРИАЛ ПОКРЫТИЯ (Б – БУЛЫЖНИК, Г – ГРАВИЙ, К – КАМЕНЬ КОЛОТЫЙ, Шл. – ШЛАК, Щ - ЩЕБЕНЬ УСОВЕРШЕНСТВОВАННОЕ ШОССЕ И ВЫЕМКА (5 ГЛУБИНА ВЫЕМКИ В МЕТРАХ) 8 ШИРИНА ПОКРЫТОЙ ЧАСТИ, 10 ШИРИНА ВСЕЙ ДОРОГИ ОТ КАНАВЫ ДО КАНАВЫ В МЕТРАХ, А – ПОКРЫТИЕ АСФАЛЬТОБЕТОН

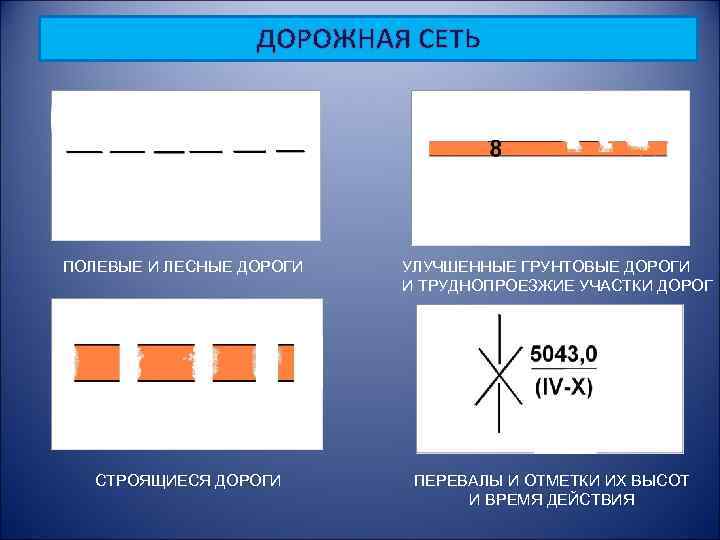

ДОРОЖНАЯ СЕТЬ ПОЛЕВЫЕ И ЛЕСНЫЕ ДОРОГИ СТРОЯЩИЕСЯ ДОРОГИ УЛУЧШЕННЫЕ ГРУНТОВЫЕ ДОРОГИ И ТРУДНОПРОЕЗЖИЕ УЧАСТКИ ДОРОГ ПЕРЕВАЛЫ И ОТМЕТКИ ИХ ВЫСОТ И ВРЕМЯ ДЕЙСТВИЯ

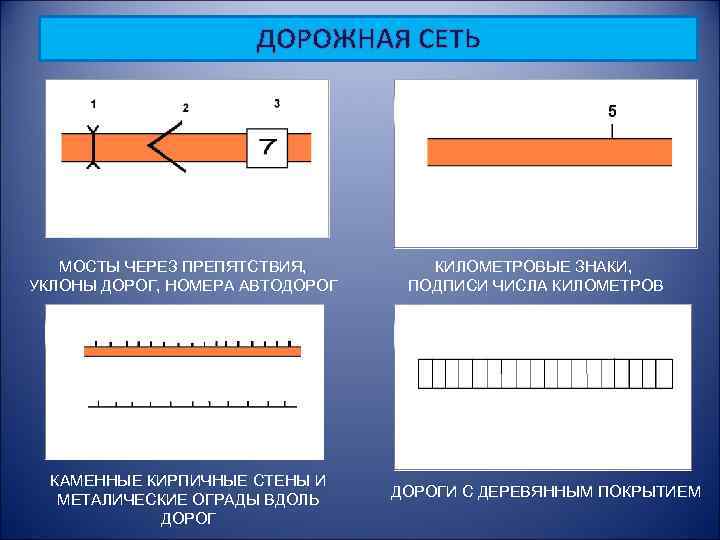

ДОРОЖНАЯ СЕТЬ МОСТЫ ЧЕРЕЗ ПРЕПЯТСТВИЯ, УКЛОНЫ ДОРОГ, НОМЕРА АВТОДОРОГ КАМЕННЫЕ КИРПИЧНЫЕ СТЕНЫ И МЕТАЛИЧЕСКИЕ ОГРАДЫ ВДОЛЬ ДОРОГ КИЛОМЕТРОВЫЕ ЗНАКИ, ПОДПИСИ ЧИСЛА КИЛОМЕТРОВ ДОРОГИ С ДЕРЕВЯННЫМ ПОКРЫТИЕМ

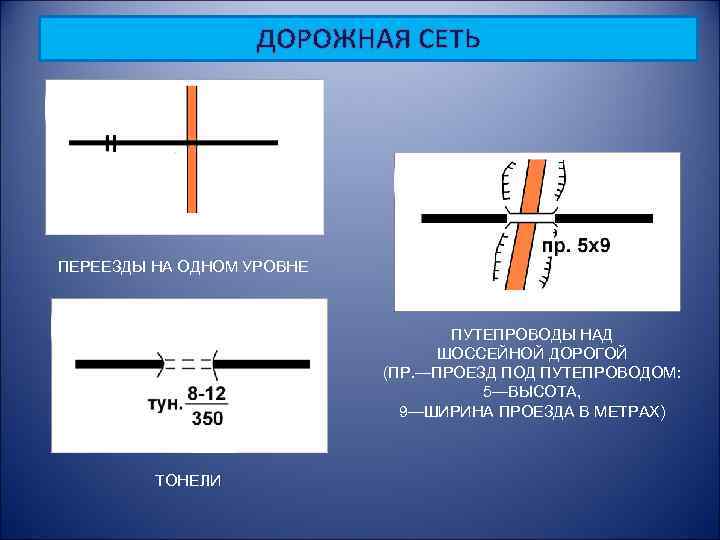

ДОРОЖНАЯ СЕТЬ ПЕРЕЕЗДЫ НА ОДНОМ УРОВНЕ ПУТЕПРОВОДЫ НАД ШОССЕЙНОЙ ДОРОГОЙ (ПР. —ПРОЕЗД ПОД ПУТЕПРОВОДОМ: 5—ВЫСОТА, 9—ШИРИНА ПРОЕЗДА В МЕТРАХ) ТОНЕЛИ

ДОРОЖНАЯ СЕТЬ ПУТЕПРОВОДЫ НАД ЖЕЛЕЗНОЙ ДОРОГОЙ: К—КАМЕННЫЙ (МАТЕРИАЛ ПОСТРОЙКИ), В ЧИСЛИТЕЛЕ-ДЛИНА И ШИРИНА ПРОЕЗЖЕЙ ЧАСТИ В МЕТРАХ, В ЗНАМЕНАТЕЛЕ-ГРУЗОПОДЪЕМНОСТЬ В ТОННАХ

ГИДРОГРАФИЯ БЕРЕГОВАЯ ЛИНИЯ ПОСТОЯННАЯ И ОПРЕДЕЛЕННАЯ БЕРЕГОВАЯ ЛИНИЯ НЕ ПОСТОЯННАЯ И НЕ ОПРЕДЕЛЕННАЯ (ПЕРЕСЫХАЮЩИЕ РЕКИ И ОЗЕРА, ОЗЕРА НА БОЛОТАХ, МИГРИРУЮЩИЕ ОЗЕРА БЕРЕГА ОБРЫВИСТЫЕ: 1) БЕЗ ПЛЯЖА; 2) С ПЛЯЖЕМ, НЕ ВЫРАЖАЮЩИМСЯ В МАСШТАБЕ 5 ВЫСОТА ОБРЫВА В МЕТРАХ

ГИДРОГРАФИЯ БЕРЕГОВЫЕ ВАЛЫ, ОЗЫ И ДРУГИЕ ГРЯДЫ, НЕ ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ (3—ВЫСОТА В МЕТРАХ) 1. БОЛОТА НЕ ПРОХОДИМЫЕ ГЛУБИНОЙ 1, 8 МЕТРА 2. БОЛОТА ПРОХОДИМЫЕ ГЛУБИНОЙ 0, 6 МЕТРА ВОДОПАДЫ И ПОРОГИ (5—ВЫСОТА ПАДЕНИЯ ВОДЫ В МЕТРАХ)

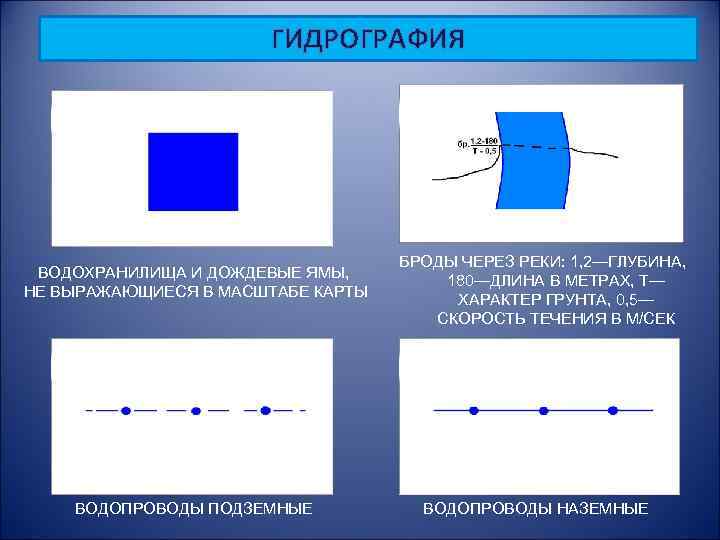

ГИДРОГРАФИЯ ВОДОХРАНИЛИЩА И ДОЖДЕВЫЕ ЯМЫ, НЕ ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ ВОДОПРОВОДЫ ПОДЗЕМНЫЕ БРОДЫ ЧЕРЕЗ РЕКИ: 1, 2—ГЛУБИНА, 180—ДЛИНА В МЕТРАХ, Т— ХАРАКТЕР ГРУНТА, 0, 5— СКОРОСТЬ ТЕЧЕНИЯ В М/СЕК ВОДОПРОВОДЫ НАЗЕМНЫЕ

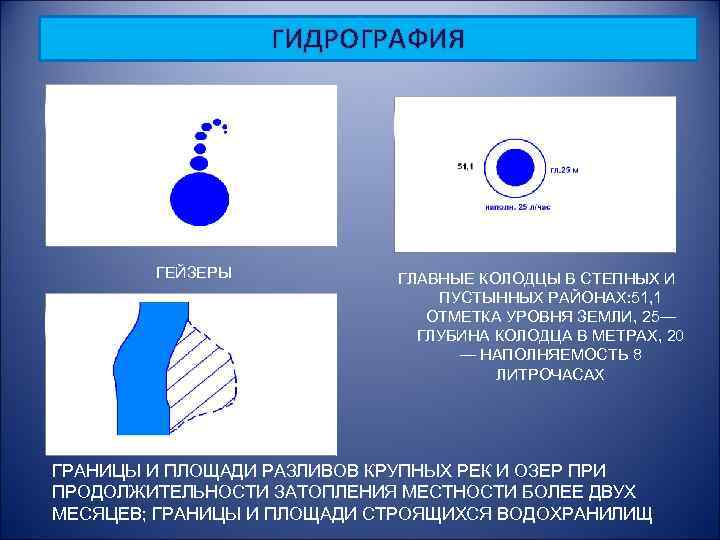

ГИДРОГРАФИЯ ГЕЙЗЕРЫ ГЛАВНЫЕ КОЛОДЦЫ В СТЕПНЫХ И ПУСТЫННЫХ РАЙОНАХ: 51, 1 ОТМЕТКА УРОВНЯ ЗЕМЛИ, 25— ГЛУБИНА КОЛОДЦА В МЕТРАХ, 20 — НАПОЛНЯЕМОСТЬ 8 ЛИТРОЧАСАХ ГРАНИЦЫ И ПЛОЩАДИ РАЗЛИВОВ КРУПНЫХ РЕК И ОЗЕР ПРИ ПРОДОЛЖИТЕЛЬНОСТИ ЗАТОПЛЕНИЯ МЕСТНОСТИ БОЛЕЕ ДВУХ МЕСЯЦЕВ; ГРАНИЦЫ И ПЛОЩАДИ СТРОЯЩИХСЯ ВОДОХРАНИЛИЩ

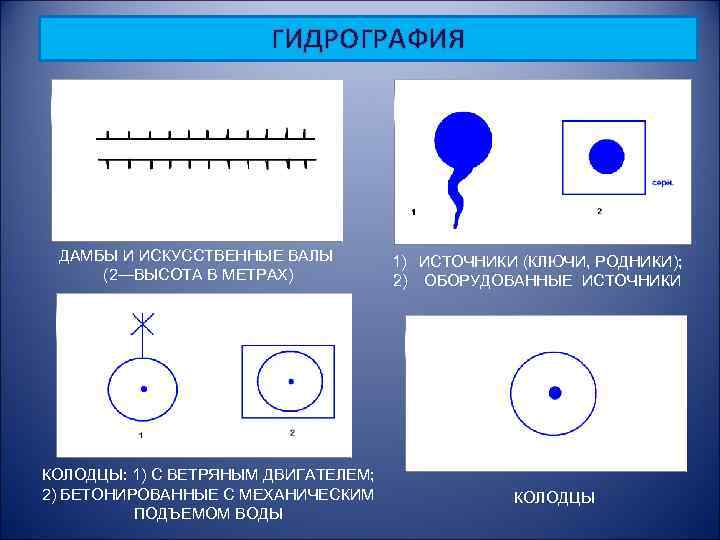

ГИДРОГРАФИЯ ДАМБЫ И ИСКУССТВЕННЫЕ ВАЛЫ (2—ВЫСОТА В МЕТРАХ) КОЛОДЦЫ: 1) С ВЕТРЯНЫМ ДВИГАТЕЛЕМ; 2) БЕТОНИРОВАННЫЕ С МЕХАНИЧЕСКИМ ПОДЪЕМОМ ВОДЫ 1) ИСТОЧНИКИ (КЛЮЧИ, РОДНИКИ); 2) ОБОРУДОВАННЫЕ ИСТОЧНИКИ КОЛОДЦЫ

ГИДРОГРАФИЯ МОСТЫ И МОСТИКИ МОСТЫ КАМЕННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ МОСТЫ ДЕРЕВЯННЫЕ ХАРАКТЕРИСТИКА МОСТОВ: К — МАТЕРИАЛ ПОСТРОЙКИ (К — КАМЕННЫЙ, М — МЕТАЛЛИЧЕСКИЙ, ЖБ — ЖЕЛЕЗОБЕТОННЫЙ, Д — ДЕРЕВЯННЫЙ); 8 — ВЫСОТА НАД УРОВНЕМ ВОДЫ (НА СУДОХОДНЫХ РЕКАХ); 370 — ДЛИНА МОСТА, 10 — ШИРИНА ПРОЕЗЖЕЙ ЧАСТИ В МЕТРАХ, 60 —ГРУЗОПОДЪЕМНОСТЬ В ТОННАХ

ГИДРОГРАФИЯ МОСТЫ МЕТАЛИЧЕСКИЕ ОТМЕТКИ УРЕЗОВ ВОДЫ СТРЕЛКИ, ПОКАЗЫВАЮЩИЕ НАПРАВЛЕНИЕ ТЕЧЕНИЯ РЕК (0, 2—СКОРОСТЬ ТЕЧЕНИЯ В М/СЕК) ОЗЕРА

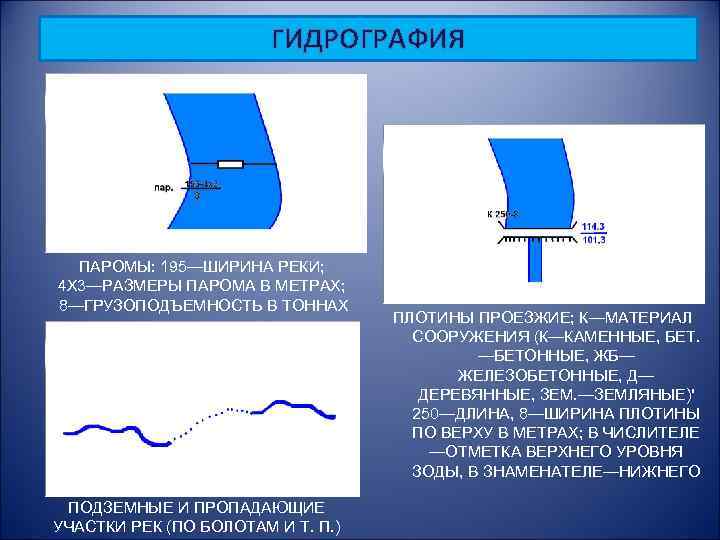

ГИДРОГРАФИЯ ПАРОМЫ: 195—ШИРИНА РЕКИ; 4 Х 3—РАЗМЕРЫ ПАРОМА В МЕТРАХ; 8—ГРУЗОПОДЪЕМНОСТЬ В ТОННАХ ПОДЗЕМНЫЕ И ПРОПАДАЮЩИЕ УЧАСТКИ РЕК (ПО БОЛОТАМ И Т. П. ) ПЛОТИНЫ ПРОЕЗЖИЕ; К—МАТЕРИАЛ СООРУЖЕНИЯ (К—КАМЕННЫЕ, БЕТ. —БЕТОННЫЕ, ЖБ— ЖЕЛЕЗОБЕТОННЫЕ, Д— ДЕРЕВЯННЫЕ, ЗЕМ. —ЗЕМЛЯНЫЕ)' 250—ДЛИНА, 8—ШИРИНА ПЛОТИНЫ ПО ВЕРХУ В МЕТРАХ; В ЧИСЛИТЕЛЕ —ОТМЕТКА ВЕРХНЕГО УРОВНЯ ЗОДЫ, В ЗНАМЕНАТЕЛЕ—НИЖНЕГО

ГИДРОГРАФИЯ ПОДПИСИ НАЗВАНИЙ РЕКЕ НЕ СУДОХОДНЫХ ПОДПИСИ НАЗВАНИЙ РЕК СУДОХОДНЫХ РЕКИ И РУЧЬИ ЧИГИРИ (ВОДОПОДЪЕМНЫЕ СООРУЖЕНИЯ)

ГИДРОГРАФИЯ ХАРАКТЕРИСТИКА РЕК И КАНАЛОВ: 170—ШИРИНА, 1, 7— ГЛУБИНА В МЕТРАХ, П—ХАРАКТЕР ГРУНТА ДНА (П—ПЕСЧАНЫЙ, Т—ТВЕРДЫЙ, В—ВЯЗКИЙ, К— КАМЕНИСТЫЙ)

РЕЛЬЕФ ОВРАГИ И ПРОМОИНЫ: 1) ШИРИНОЙ В МАСШТАБЕ КАРТЫ БОЛЕЕ 1 ММ; 2) ШИРИНОЙ 1 ММ И МЕНЕЕ (В ЧИСЛИТЕЛЕ— ШИРИНА МЕЖДУ БРОВКАМИ, В ЗНАМЕНАТЕЛЕ—ГЛУБИНА В МЕТРАХ) ПОДПИСИ ГОРИЗОНТАЛЕЙ В МЕТРАХ И УКАЗАТЕЛИ НАПРАВЛЕНИЯ СКАТОВ (БЕРГШТРИХИ)

РЕЛЬЕФ СУХИЕ РУСЛА РЕК ОТМЕТКИ ВЫСОТ У ОРИЕНТИРОВ ОТМЕТКИ ВЫСОТ ОБРЫВЫ

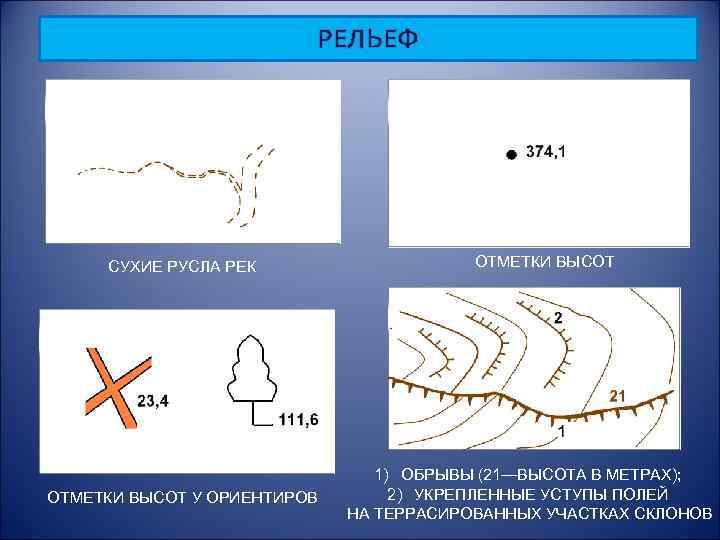

РЕЛЬЕФ СУХИЕ РУСЛА РЕК ОТМЕТКИ ВЫСОТ У ОРИЕНТИРОВ ОТМЕТКИ ВЫСОТ 1) ОБРЫВЫ (21—ВЫСОТА В МЕТРАХ); 2) УКРЕПЛЕННЫЕ УСТУПЫ ПОЛЕЙ НА ТЕРРАСИРОВАННЫХ УЧАСТКАХ СКЛОНОВ

РЕЛЬЕФ КУРГАНЫ: 1) ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ (5— ВЫСОТА В МЕТРАХ); 2) НЕ ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ КРАТЕРЫ ВУЛКАНОВ СКАЛЫ ОСТАНЦЫ ВЫСОТОЙ 10 МЕТРОВ ПЕЩЕРЫ

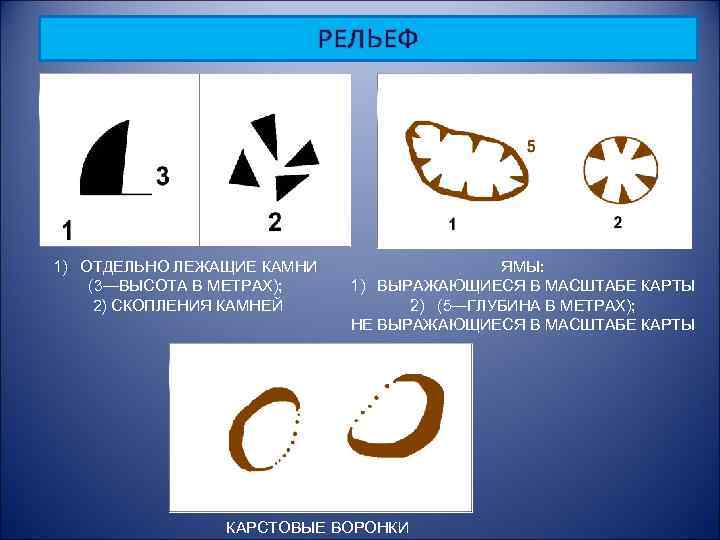

РЕЛЬЕФ 1) ОТДЕЛЬНО ЛЕЖАЩИЕ КАМНИ (3—ВЫСОТА В МЕТРАХ); 2) СКОПЛЕНИЯ КАМНЕЙ ЯМЫ: 1) ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ 2) (5—ГЛУБИНА В МЕТРАХ); НЕ ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ КАРСТОВЫЕ ВОРОНКИ

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ ХВОЙНЫЕ ЛЕСА (ЕЛЬ, ПИХТА, СОСНА, КЕДР, ЛИСТВЕННИЦА И. ДР. ) СМЕШАННЫЕ ЛЕСА ЛИСТВЕННЫЕ ЛЕСА (ДУБ, БУК, КЛЕН, БЕРЕЗА, ОСИНА И ДР. ) ХАРАКТЕРИСТИКА ДРЕВОСТОЯ В МЕТРАХ: В ЧИСЛИТЕЛЕ— ВЫСОТА ДЕРЕВЬЕВ, В ЗНАМЕНАТЕЛЕ—ТОЛЩИНА, СПРАВА ОТ ДРОБИ— РАССТОЯНИЕ МЕЖДУ ДЕРЕВЬЯМИ

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ УЗКИЕ ПОЛОСЫ ЛЕСА И ЗАЩИТНЫЕ ЛЕСОНАСАЖДЕНИЯ (2— СРЕДНЯЯ ВЫСОТА ДЕРЕВЬЕВ В МЕТРАХ) ОТДЕЛЬНЫЕ РОЩИ, НЕ ВЫРАЖАЮЩИЕСЯ В МАСШТАБЕ КАРТЫ: 1) ХВОЙНЫЕ; 2) ЛИСТВЕННЫЕ; 3) СМЕШАННЫЕ ОТДЕЛЬНО СТОЯЩИЕ ДЕРЕВЬЯ, ИМЕЮЩИЕ ЗНАЧЕНИЕ ОРИЕНТИРОВ: 1) ХВОЙНЫЕ; 2) ЛИСТВЕННЫЕ

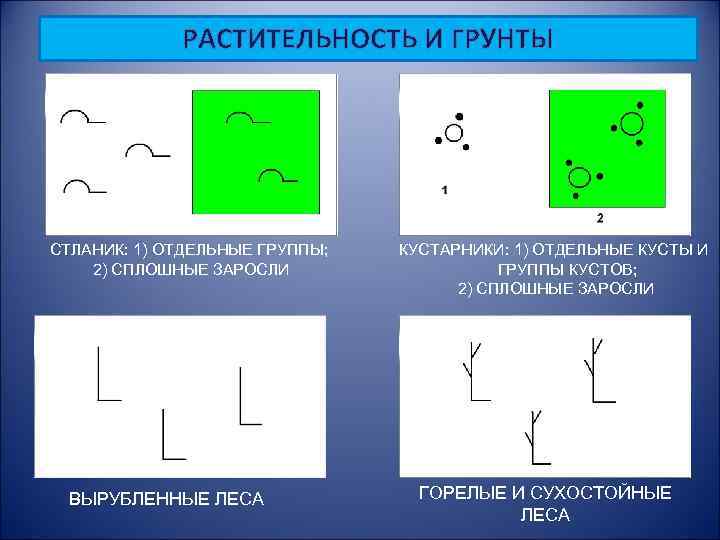

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ СТЛАНИК: 1) ОТДЕЛЬНЫЕ ГРУППЫ; 2) СПЛОШНЫЕ ЗАРОСЛИ ВЫРУБЛЕННЫЕ ЛЕСА КУСТАРНИКИ: 1) ОТДЕЛЬНЫЕ КУСТЫ И ГРУППЫ КУСТОВ; 2) СПЛОШНЫЕ ЗАРОСЛИ ГОРЕЛЫЕ И СУХОСТОЙНЫЕ ЛЕСА

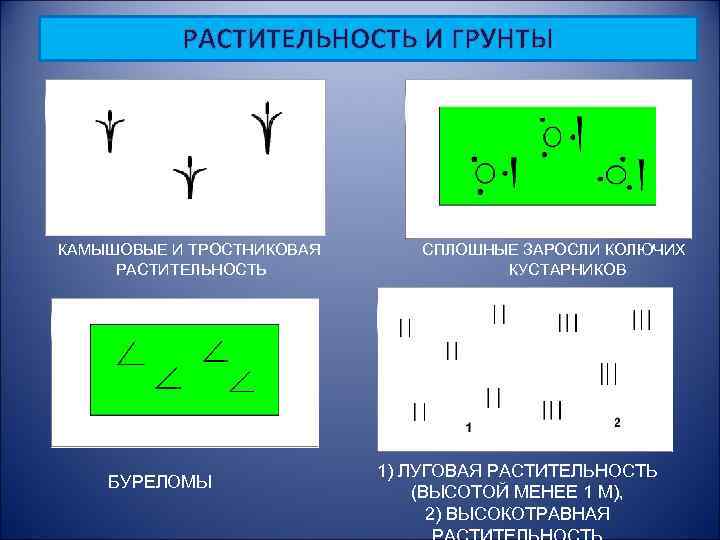

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ КАМЫШОВЫЕ И ТРОСТНИКОВАЯ РАСТИТЕЛЬНОСТЬ БУРЕЛОМЫ СПЛОШНЫЕ ЗАРОСЛИ КОЛЮЧИХ КУСТАРНИКОВ 1) ЛУГОВАЯ РАСТИТЕЛЬНОСТЬ (ВЫСОТОЙ МЕНЕЕ 1 М), 2) ВЫСОКОТРАВНАЯ

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ МОХОВАЯ И ЛИШАЙНИКОВАЯ РАСТИТЕЛЬНОСТЬ ПОРОДА КУСТАРНИКОВ: 1) ХВОЙНЫЕ; 2) ЛИСТВЕННЫЕ (0, 8—СРЕДНЯЯ ВЫСОТА КУСТАРНИКА В МЕТРАХ) ОТДЕЛЬНО СТОЯЩИЕ ДЕРЕВЬЯ, ИМЕЮЩИЕ ЗНАЧЕНИЕ ОРИЕНТИРОВ: 1) ХВОЙНЫЕ; 2) ЛИСТВЕННЫЕ ФРУКТОВЫЕ САДЫ

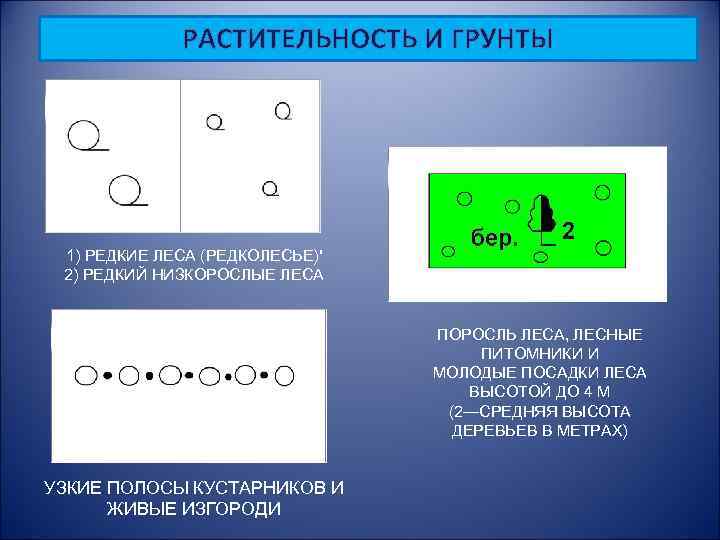

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ 1) РЕДКИЕ ЛЕСА (РЕДКОЛЕСЬЕ)' 2) РЕДКИЙ НИЗКОРОСЛЫЕ ЛЕСА ПОРОСЛЬ ЛЕСА, ЛЕСНЫЕ ПИТОМНИКИ И МОЛОДЫЕ ПОСАДКИ ЛЕСА ВЫСОТОЙ ДО 4 М (2—СРЕДНЯЯ ВЫСОТА ДЕРЕВЬЕВ В МЕТРАХ) УЗКИЕ ПОЛОСЫ КУСТАРНИКОВ И ЖИВЫЕ ИЗГОРОДИ

РАСТИТЕЛЬНОСТЬ И ГРУНТЫ ПРОСЕКИ В ЛЕСУ ШИРИНОЙ 20 М И БОЛЕЕ—НА КАРТЕ 1: 25000, 40 М И БОЛЕЕ—НА КАРТЕ 1: 50000, 60 М И БОЛЕЕ—НА КАРТЕ 1: 100000 ; ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ПО ПРОСЕКАМ ПРОЧИЕ ПРОСЕКИ В ЛЕСУ (4—ШИРИНА ПРОСЕКИ В МЕТРАХ); 22, 23—НОМЕРА ЛЕСНЫХ КВАРТАЛОВ

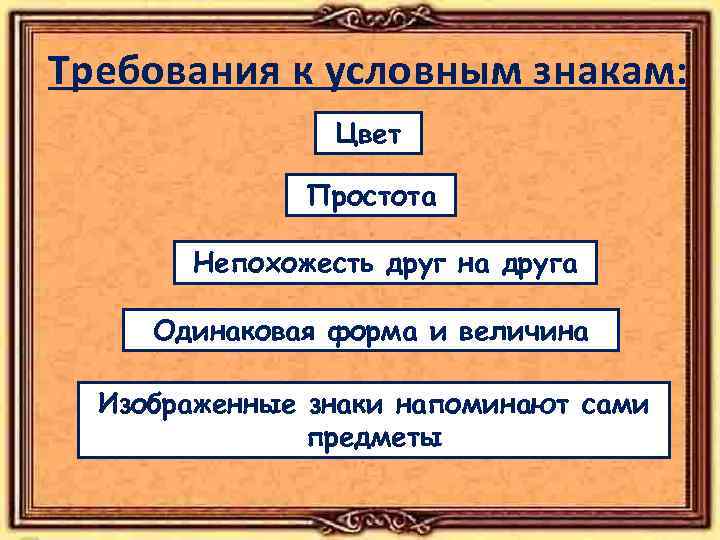

Требования к условным знакам: Цвет Простота Непохожесть друг на друга Одинаковая форма и величина Изображенные знаки напоминают сами предметы
