ТЕМА Организация радиационной, химической и биологической защиты в ЧС 01. 02. 2018 1 © Dale Carnegie & Associates, Inc. , 1996 -99
Учебные вопросы: • 1. Организация радиационной, химической и биологической защиты. • 2. Средства индивидуальной защиты и их использование в различных условиях обстановки. 01. 02. 2018 2

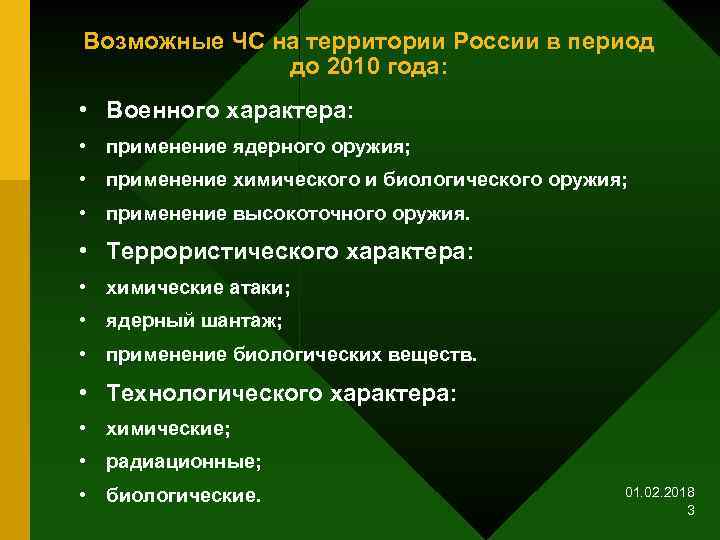

Возможные ЧС на территории России в период до 2010 года: • Военного характера: • применение ядерного оружия; • применение химического и биологического оружия; • применение высокоточного оружия. • Террористического характера: • химические атаки; • ядерный шантаж; • применение биологических веществ. • Технологического характера: • химические; • радиационные; • биологические. 01. 02. 2018 3
1. Организация радиационной, химической и биологической защиты. 01. 02. 2018 4
РХБ защита – это комплекс мероприятий направленных на снижение потерь населения и сил РСЧС в условиях РХБ заражения. • РХБ защита организуется с целью не допустить или максимально снизить воздействие радиоактивных, аварийно химически опасных веществ (АХОВ) и биологических средств на население и силы РСЧС и обеспечить функционирование объектов экономики в условиях РХБ заражения. 01. 02. 2018 5

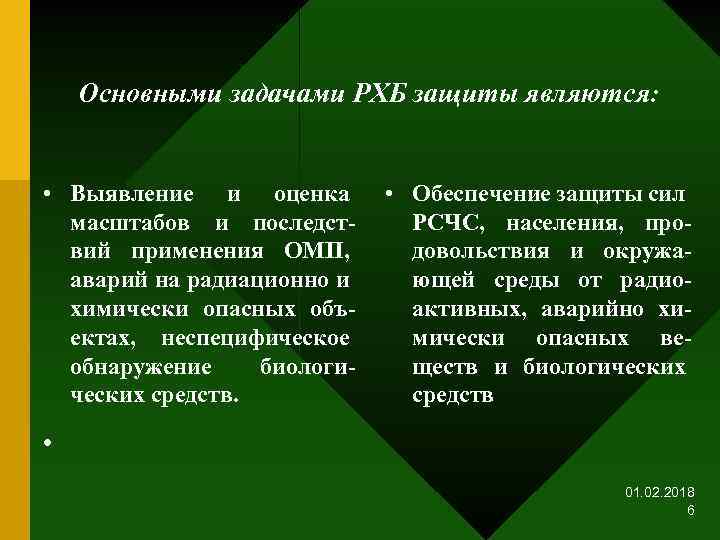

Основными задачами РХБ защиты являются: • Выявление и оценка масштабов и последствий применения ОМП, аварий на радиационно и химически опасных объектах, неспецифическое обнаружение биологических средств. • Обеспечение защиты сил РСЧС, населения, продовольствия и окружающей среды от радиоактивных, аварийно химически опасных веществ и биологических средств • 01. 02. 2018 6
Для выполнения первой задачи предусмотрено проведение следующих мероприятий: • сбор, обработка данных и информация о РХБ обстановке; • радиационная, химическая и фическая биологическая разведка; неспеци- • радиационный и химический контроль населения , сил РСЧС, техники и материальных средств. 01. 02. 2018 7

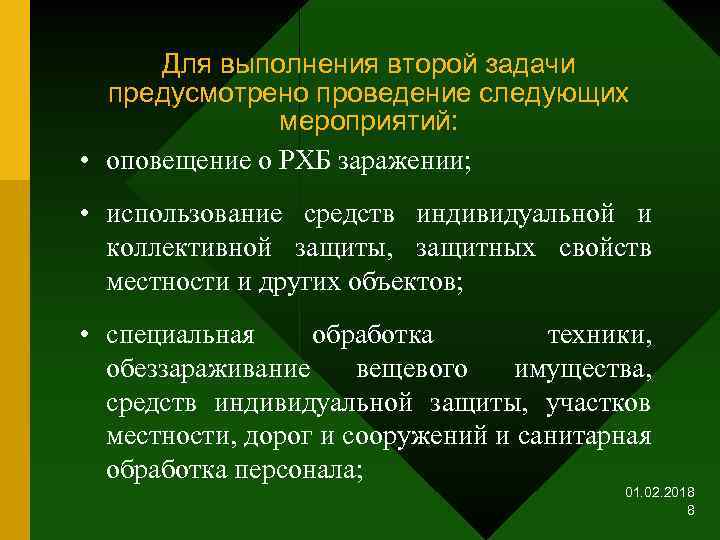

Для выполнения второй задачи предусмотрено проведение следующих мероприятий: • оповещение о РХБ заражении; • использование средств индивидуальной и коллективной защиты, защитных свойств местности и других объектов; • специальная обработка техники, обеззараживание вещевого имущества, средств индивидуальной защиты, участков местности, дорог и сооружений и санитарная обработка персонала; 01. 02. 2018 8

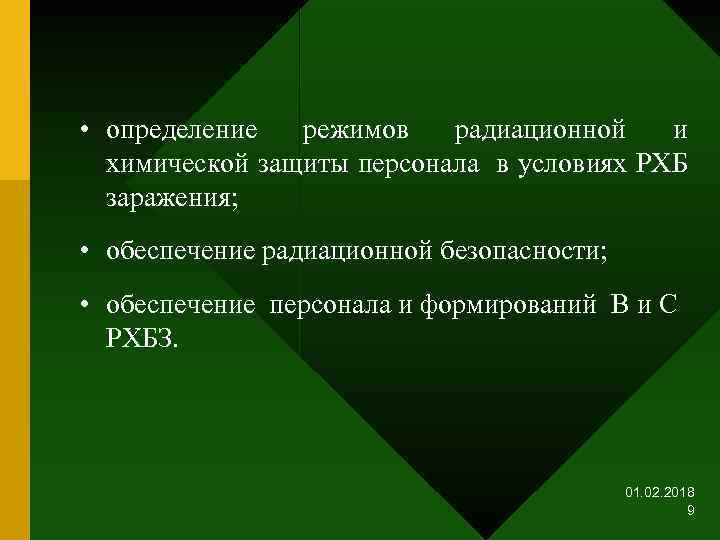

• определение режимов радиационной и химической защиты персонала в условиях РХБ заражения; • обеспечение радиационной безопасности; • обеспечение персонала и формирований В и С РХБЗ. 01. 02. 2018 9

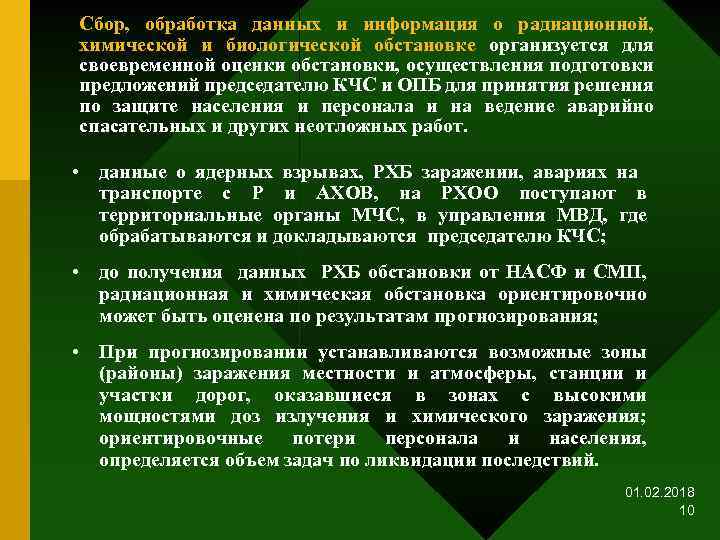

Сбор, обработка данных и информация о радиационной, химической и биологической обстановке организуется для своевременной оценки обстановки, осуществления подготовки предложений председателю КЧС и ОПБ для принятия решения по защите населения и персонала и на ведение аварийно спасательных и других неотложных работ. • данные о ядерных взрывах, РХБ заражении, авариях на транспорте с Р и АХОВ, на РХОО поступают в территориальные органы МЧС, в управления МВД, где обрабатываются и докладываются председателю КЧС; • до получения данных РХБ обстановки от НАСФ и СМП, радиационная и химическая обстановка ориентировочно может быть оценена по результатам прогнозирования; • При прогнозировании устанавливаются возможные зоны (районы) заражения местности и атмосферы, станции и участки дорог, оказавшиеся в зонах с высокими мощностями доз излучения и химического заражения; ориентировочные потери персонала и населения, определяется объем задач по ликвидации последствий. 01. 02. 2018 10
Радиационная, химическая и неспецифическая биологическая разведка организуется для своевременного обнаружения РХБ заражения и обеспечения КЧС данными о радиационной и химической обстановке на местности • ведется силами сети мониторинга и прогнозирования, НАСФ, а также частями (подразделениями) наземной и воздушной радиационной и химической разведки МЧС и МО РФ; • выполняют свои задачи химическими разведывательными дозорами и постами радиационного и химического наблюдения (ПРХН); • своевременно обнаруживают начало РХБ заражения, оповещают об этом органы управления и население, определяют мощности доз излучения, тип аварийно химически опасных веществ, определяют границы участков заражения, пути их обхода или преодоления и устанавливают знаки ограждения в районах разведки. 01. 02. 2018 11

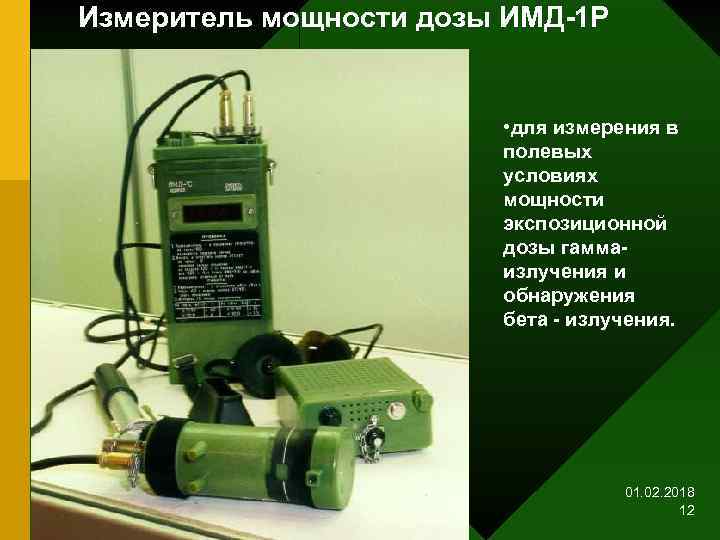

Измеритель мощности дозы ИМД-1 Р • для измерения в полевых условиях мощности экспозиционной дозы гаммаизлучения и обнаружения бета - излучения. 01. 02. 2018 12

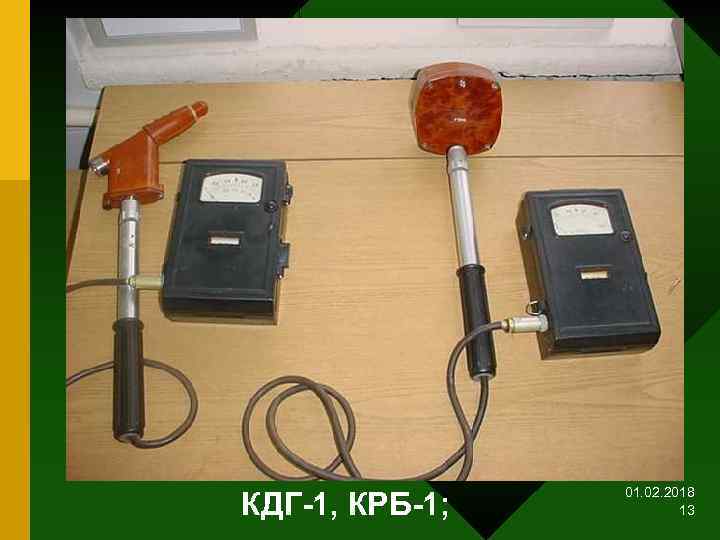

КДГ-1, КРБ-1; 01. 02. 2018 13

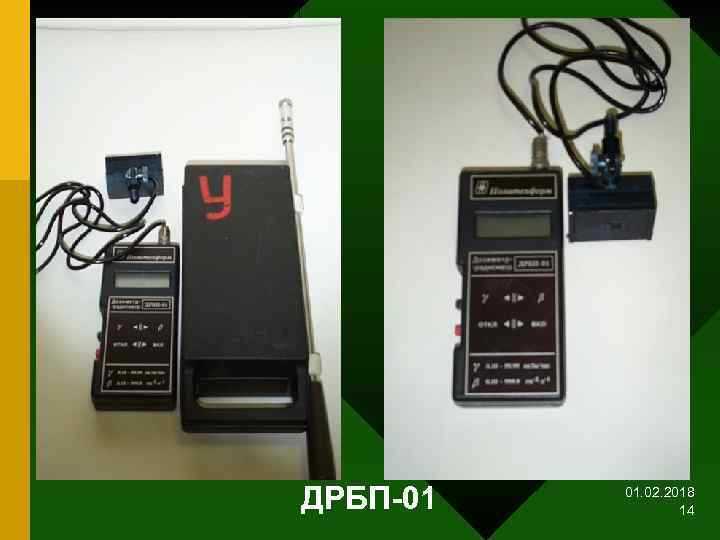

ДРБП-01 01. 02. 2018 14

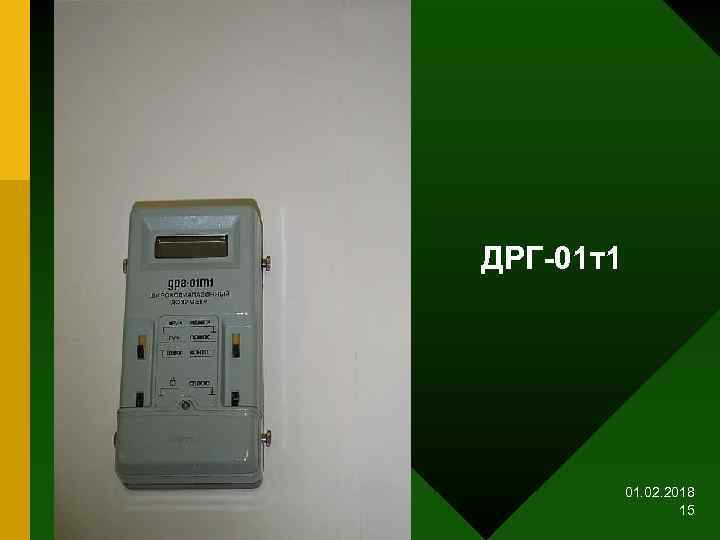

ДРГ-01 т1 01. 02. 2018 15

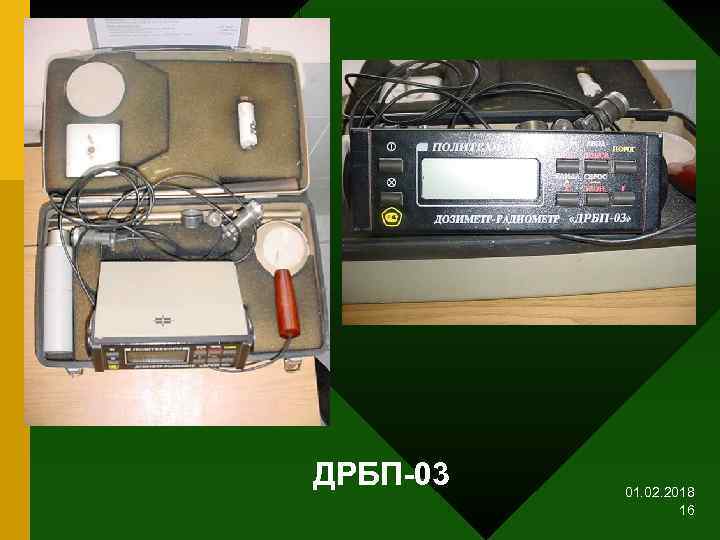

ДРБП-03 01. 02. 2018 16

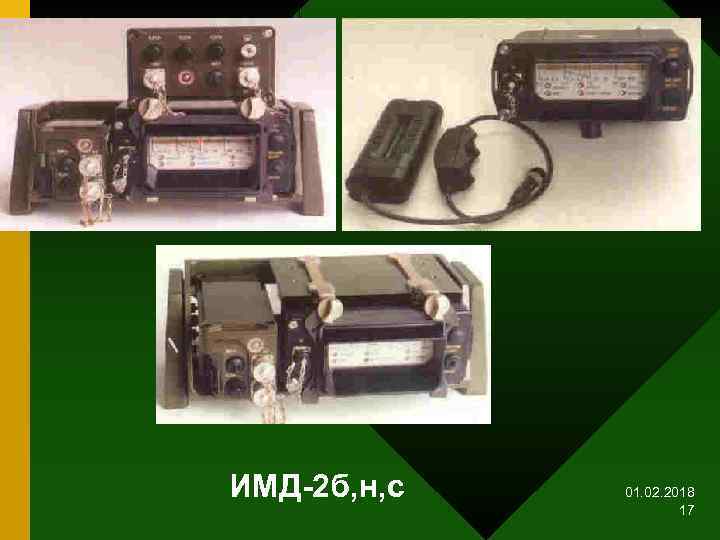

ИМД-2 б, н, с 01. 02. 2018 17

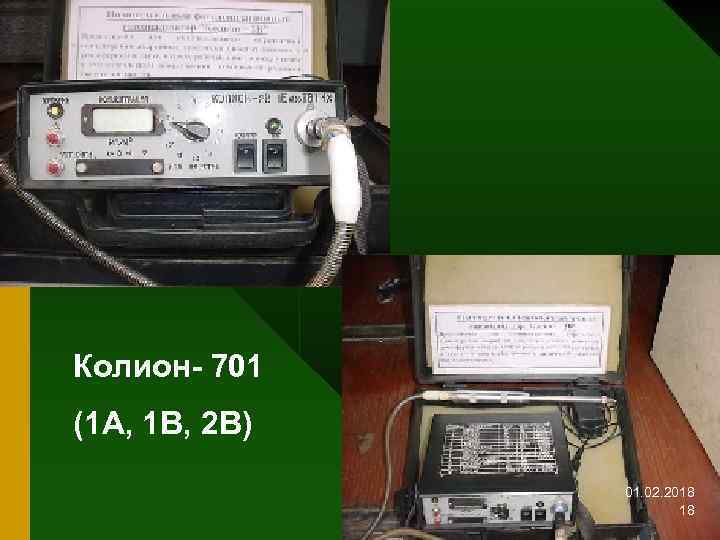

Колион- 701 (1 А, 1 В, 2 В) 01. 02. 2018 18
Радиационный и химический контроль населения, сил РСЧС, техники и материальных средств осуществляется в целях получения данных для оценки состояния населения и персонала по радиационному фактору и определения объема специальной обработки. • включает определение доз облучения персонала и степени загрязнения людей, техники, объектов и материальных средств радиоактивными и отравляющими веществами • контроль облучения персонала (работников) подразделяется на групповой и индивидуальный, для населения может проводиться расчетным методом; • контроль радиоактивного загрязнения осуществляется в целях определения необходимости проведения специальной обработки подвижного состава, техники, сооружений и объектов, обеззараживания продовольствия и воды; • химический контроль проводится в целях определения необходимости и полноты дегазации вооружения и другой техники, материальных средств, сооружений и местности, обеззараживания продовольствия и воды, установления возможности действий без средств защиты, а также для определения факта применения противником неизвестных отравляющих веществ, аварийно химически опасных веществ и ядов. 01. 02. 2018 19
01. 02. 2018 20

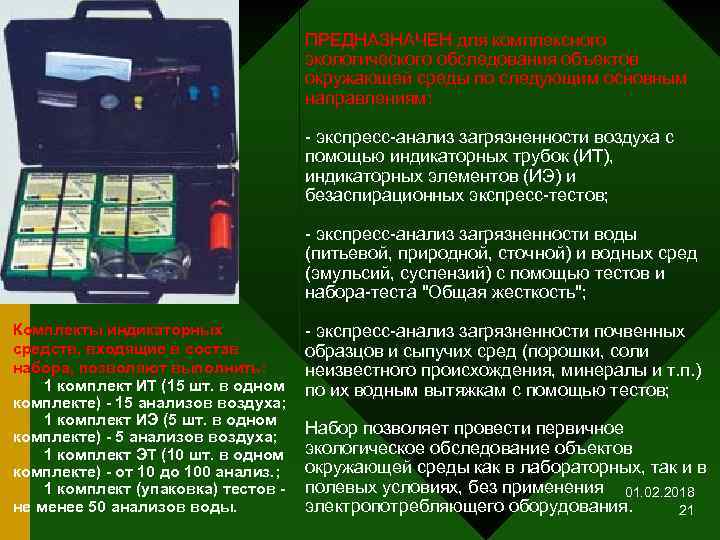

ПРЕДНАЗНАЧЕН для комплексного экологического обследования объектов окружающей среды по следующим основным направлениям: - экспресс-анализ загрязненности воздуха с помощью индикаторных трубок (ИТ), индикаторных элементов (ИЭ) и безаспирационных экспресс-тестов; - экспресс-анализ загрязненности воды (питьевой, природной, сточной) и водных сред (эмульсий, суспензий) с помощью тестов и набора-теста "Общая жесткость"; Комплекты индикаторных средств, входящие в состав набора, позволяют выполнить: 1 комплект ИТ (15 шт. в одном комплекте) - 15 анализов воздуха; 1 комплект ИЭ (5 шт. в одном комплекте) - 5 анализов воздуха; 1 комплект ЭТ (10 шт. в одном комплекте) - от 10 до 100 анализ. ; 1 комплект (упаковка) тестов - не менее 50 анализов воды. - экспресс-анализ загрязненности почвенных образцов и сыпучих сред (порошки, соли неизвестного происхождения, минералы и т. п. ) по их водным вытяжкам с помощью тестов; Набор позволяет провести первичное экологическое обследование объектов окружающей среды как в лабораторных, так и в полевых условиях, без применения 01. 02. 2018 электропотребляющего оборудования. 21

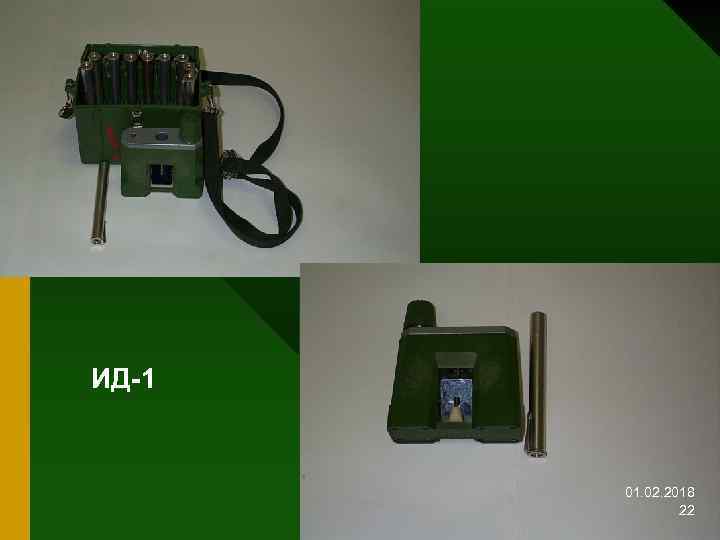

ИД-1 01. 02. 2018 22

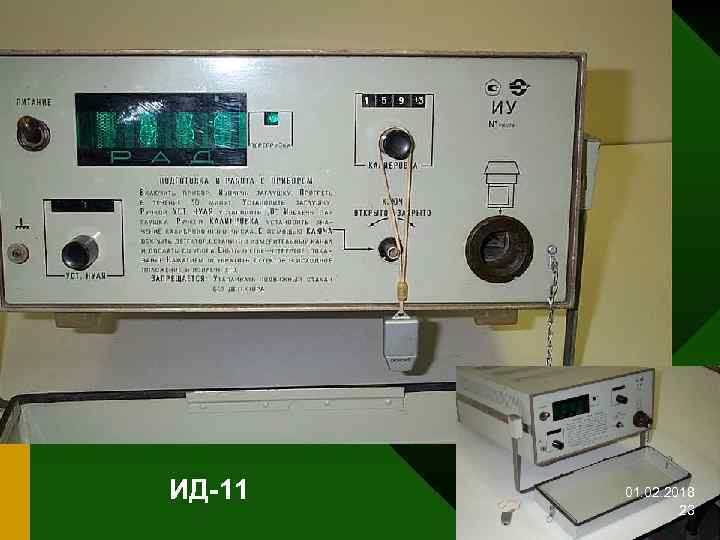

ИД-11 01. 02. 2018 23
Индивидуальный дозиметр РМ-1202 1. Измерение эквивалентной дозы (ЭД) и мощности дозы (МЭД) гамма излучения. 2. Непрерывный круглосуточный контроль гамма излучения. 3. Звуковая и визуальная сигнализация при превышении порогов по МЭД и (или) ЭД. 4. Индикация времени накопления дозы 5. Режим часов, будильника, календаря 6. Контроль разряда элементов питания. Технические характеристики Диапазон МЭД, мк. Зв/ч…………………………. . 0, 1 - 500 Диапазон ЭД, м. Зв………………. 0. 001 - 9999 Диапазон энергий, Мэ. В…………………. . . ……………. 0, 06 - 1. 5 Время непрерывной работы от одного комплекта элементов питания, год … 1 Диапазон рабочих температур, 0 С……………. . от -1 5 до +50 Габаритные размеры, мм …………………. . . 125 х 42 х 24 Масса (с элементами питания), г ……………. . . …. . 90 01. 02. 2018 24

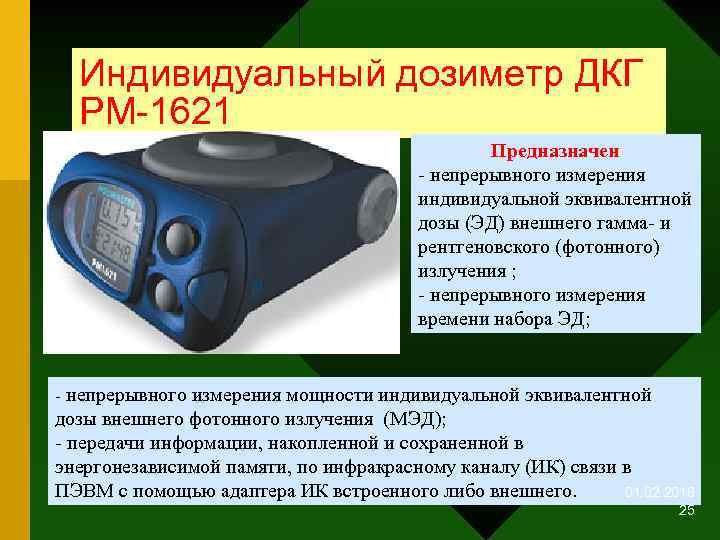

Индивидуальный дозиметр ДКГ РМ-1621 Предназначен - непрерывного измерения индивидуальной эквивалентной дозы (ЭД) внешнего гамма- и рентгеновского (фотонного) излучения ; - непрерывного измерения времени набора ЭД; - непрерывного измерения мощности индивидуальной эквивалентной дозы внешнего фотонного излучения (МЭД); - передачи информации, накопленной и сохраненной в энергонезависимой памяти, по инфракрасному каналу (ИК) связи в ПЭВМ с помощью адаптера ИК встроенного либо внешнего. 01. 02. 2018 25

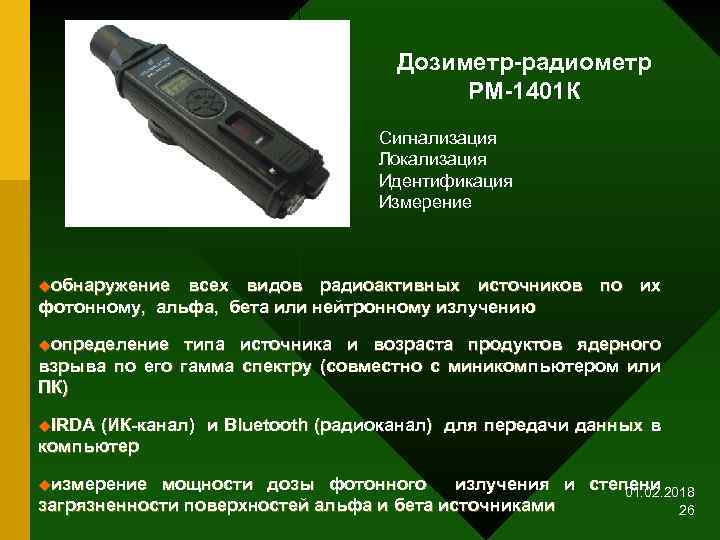

Дозиметр-радиометр РМ-1401 К Сигнализация Локализация Идентификация Измерение uобнаружение всех видов радиоактивных источников по их фотонному, альфа, бета или нейтронному излучению uопределение типа источника и возраста продуктов ядерного взрыва по его гамма спектру (совместно с миникомпьютером или ПК) u. IRDA (ИК-канал) и Bluetooth (радиоканал) для передачи данных в компьютер uизмерение мощности дозы фотонного излучения и степени 01. 02. 2018 загрязненности поверхностей альфа и бета источниками 26
В режиме связи с компьютером обеспечена возможность устанавливать или изменять режимы работы прибора и его параметры. А также передавать всю сохраненную информацию через IRDA (ИК-канал) в персональный компьютер для дальнейшей обработки и идентификации радионуклидов 01. 02. 2018 27

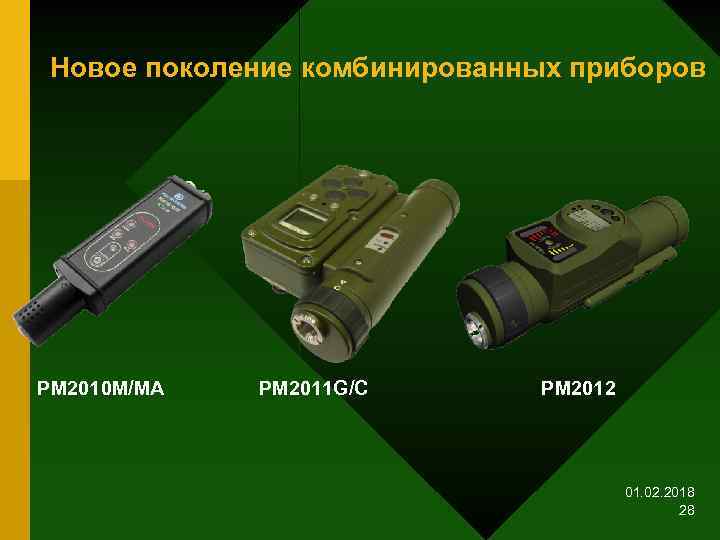

Новое поколение комбинированных приборов PM 2010 M/MA PM 2011 G/C PM 2012 01. 02. 2018 28

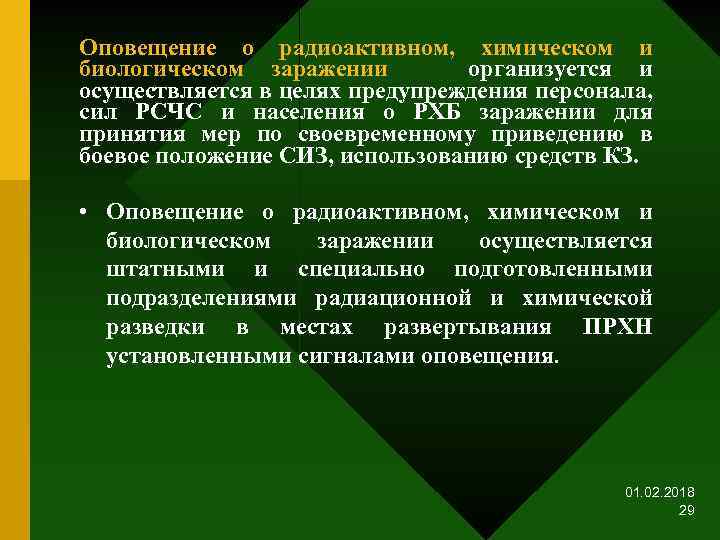

Оповещение о радиоактивном, химическом и биологическом заражении организуется и осуществляется в целях предупреждения персонала, сил РСЧС и населения о РХБ заражении для принятия мер по своевременному приведению в боевое положение СИЗ, использованию средств КЗ. • Оповещение о радиоактивном, химическом и биологическом заражении осуществляется штатными и специально подготовленными подразделениями радиационной и химической разведки в местах развертывания ПРХН установленными сигналами оповещения. 01. 02. 2018 29

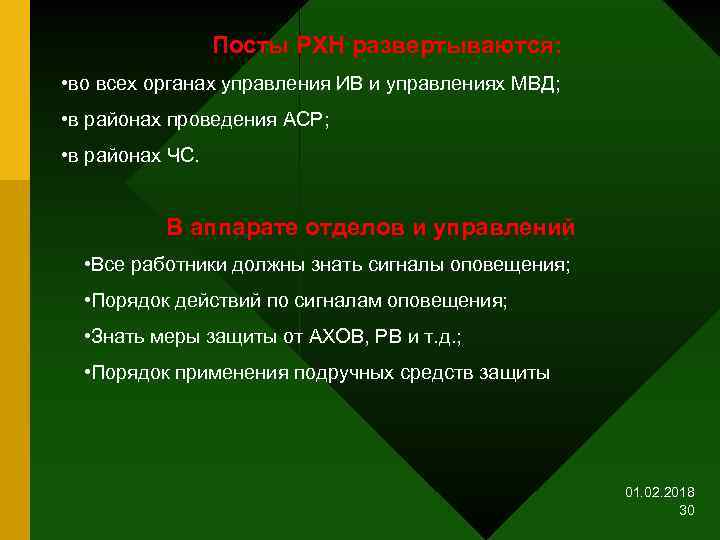

Посты РХН развертываются: • во всех органах управления ИВ и управлениях МВД; • в районах проведения АСР; • в районах ЧС. В аппарате отделов и управлений • Все работники должны знать сигналы оповещения; • Порядок действий по сигналам оповещения; • Знать меры защиты от АХОВ, РВ и т. д. ; • Порядок применения подручных средств защиты 01. 02. 2018 30

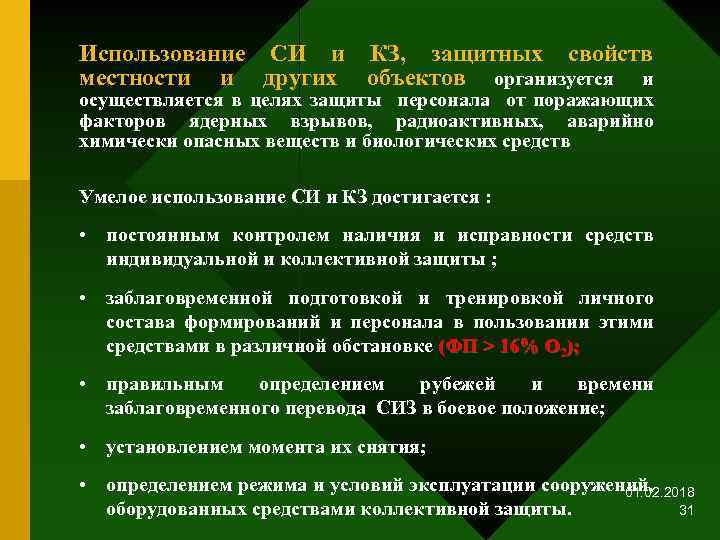

Использование СИ и КЗ, защитных свойств местности и других объектов организуется и осуществляется в целях защиты персонала от поражающих факторов ядерных взрывов, радиоактивных, аварийно химически опасных веществ и биологических средств Умелое использование СИ и КЗ достигается : • постоянным контролем наличия и исправности средств индивидуальной и коллективной защиты ; • заблаговременной подготовкой и тренировкой личного состава формирований и персонала в пользовании этими средствами в различной обстановке (ФП > 16% О 2); • правильным определением рубежей и времени заблаговременного перевода СИЗ в боевое положение; • установлением момента их снятия; • определением режима и условий эксплуатации сооружений, 01. 02. 2018 оборудованных средствами коллективной защиты. 31

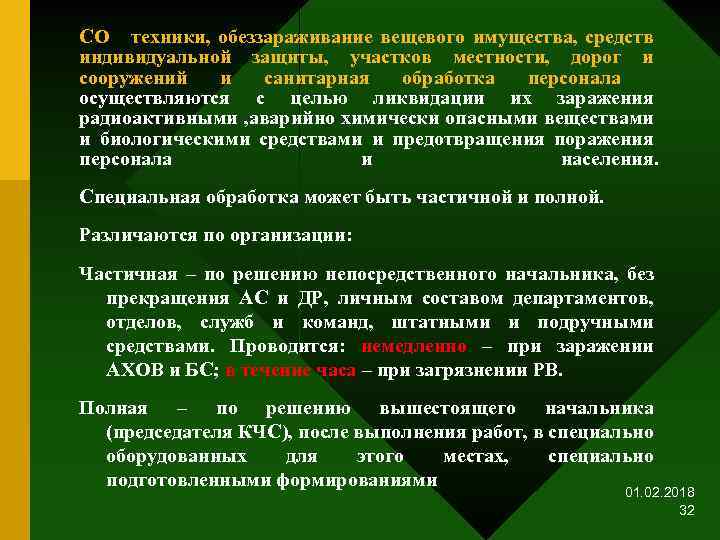

СО техники, обеззараживание вещевого имущества, средств индивидуальной защиты, участков местности, дорог и сооружений и санитарная обработка персонала осуществляются с целью ликвидации их заражения радиоактивными , аварийно химически опасными веществами и биологическими средствами и предотвращения поражения персонала и населения. Специальная обработка может быть частичной и полной. Различаются по организации: Частичная – по решению непосредственного начальника, без прекращения АС и ДР, личным составом департаментов, отделов, служб и команд, штатными и подручными средствами. Проводится: немедленно – при заражении АХОВ и БС; в течение часа – при загрязнении РВ. Полная – по решению вышестоящего начальника (председателя КЧС), после выполнения работ, в специально оборудованных для этого местах, специально подготовленными формированиями 01. 02. 2018 32
Комплексный пункт специальной и санитарной обработки (КП ССО) КП ССО предназначен для эффективного обеззараживания различных поверхностей, техники, оборудования, зданий и сооружений различными способами и режимами специальной обработки и проведения санитарной обработки (гигиенической помывки) людей в мирное и военное время. 01. 02. 2018 33

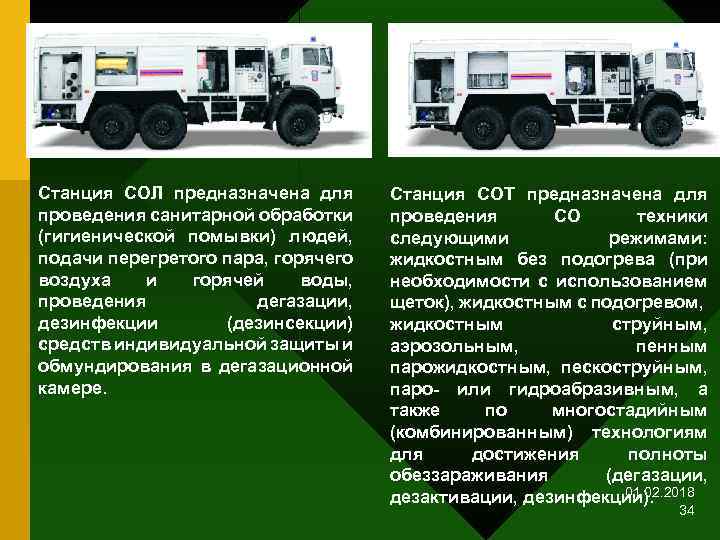

Станция СОЛ предназначена для проведения санитарной обработки (гигиенической помывки) людей, подачи перегретого пара, горячего воздуха и горячей воды, проведения дегазации, дезинфекции (дезинсекции) средств индивидуальной защиты и обмундирования в дегазационной камере. Станция СОТ предназначена для проведения СО техники следующими режимами: жидкостным без подогрева (при необходимости с использованием щеток), жидкостным с подогревом, жидкостным струйным, аэрозольным, пенным парожидкостным, пескоструйным, паро- или гидроабразивным, а также по многостадийным (комбинированным) технологиям для достижения полноты обеззараживания (дегазации, 01. 02. 2018 дезактивации, дезинфекции). 34

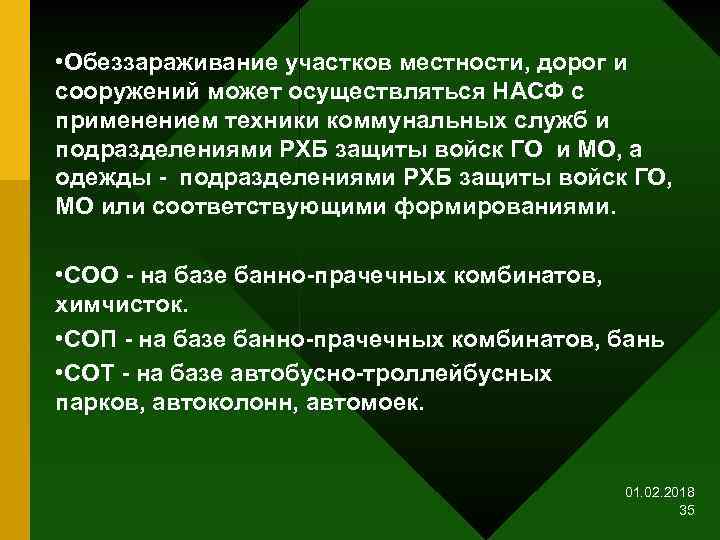

• Обеззараживание участков местности, дорог и сооружений может осуществляться НАСФ с применением техники коммунальных служб и подразделениями РХБ защиты войск ГО и МО, а одежды - подразделениями РХБ защиты войск ГО, МО или соответствующими формированиями. • СОО - на базе банно-прачечных комбинатов, химчисток. • СОП - на базе банно-прачечных комбинатов, бань • СОТ - на базе автобусно-троллейбусных парков, автоколонн, автомоек. 01. 02. 2018 35

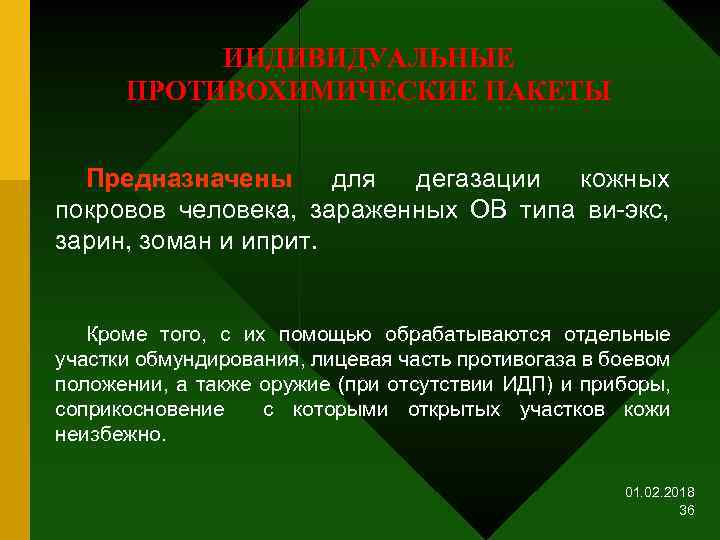

ИНДИВИДУАЛЬНЫЕ ПРОТИВОХИМИЧЕСКИЕ ПАКЕТЫ Предназначены для дегазации кожных покровов человека, зараженных ОВ типа ви-экс, зарин, зоман и иприт. Кроме того, с их помощью обрабатываются отдельные участки обмундирования, лицевая часть противогаза в боевом положении, а также оружие (при отсутствии ИДП) и приборы, соприкосновение с которыми открытых участков кожи неизбежно. 01. 02. 2018 36
01. 02. 2018 37
01. 02. 2018 38
01. 02. 2018 39
Дегазирующий пакет порошковый ДПП 01. 02. 2018 40

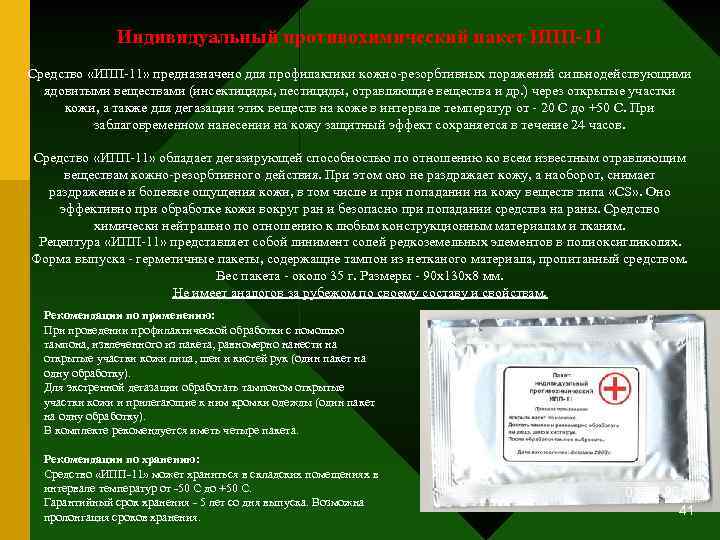

Индивидуальный противохимический пакет ИПП-11 Средство «ИПП-11» предназначено для профилактики кожно-резорбтивных поражений сильнодействующими ядовитыми веществами (инсектициды, пестициды, отравляющие вещества и др. ) через открытые участки кожи, а также для дегазации этих веществ на коже в интервале температур от - 20 С до +50 С. При заблаговременном нанесении на кожу защитный эффект сохраняется в течение 24 часов. Средство «ИПП-11» обладает дегазирующей способностью по отношению ко всем известным отравляющим веществам кожно-резорбтивного действия. При этом оно не раздражает кожу, а наоборот, снимает раздражение и болевые ощущения кожи, в том числе и при попадании на кожу веществ типа «CS» . Оно эффективно при обработке кожи вокруг ран и безопасно при попадании средства на раны. Средство химически нейтрально по отношению к любым конструкционным материалам и тканям. Рецептура «ИПП-11» представляет собой линимент солей редкоземельных элементов в полиоксигликолях. Форма выпуска - герметичные пакеты, содержащие тампон из нетканого материала, пропитанный средством. Вес пакета - около 35 г. Размеры - 90 x 130 x 8 мм. Не имеет аналогов за рубежом по своему составу и свойствам. Рекомендации по применению: При проведении профилактической обработки с помощью тампона, извлеченного из пакета, равномерно нанести на открытые участки кожи лица, шеи и кистей рук (один пакет на одну обработку). Для экстренной дегазации обработать тампоном открытые участки кожи и прилегающие к ним кромки одежды (один пакет на одну обработку). В комплекте рекомендуется иметь четыре пакета. Рекомендации по хранению: Средство «ИПП-11» может храниться в складских помещениях в интервале температур от -50 С до +50 С. Гарантийный срок хранения - 5 лет со дня выпуска. Возможна пролонгация сроков хранения. 01. 02. 2018 41
Комплект ИДПС – 69 Состоит из: 10 пакетов ИДП-1 и 10 пакетов ДПС упаковочная коробка 01. 02. 2018 42

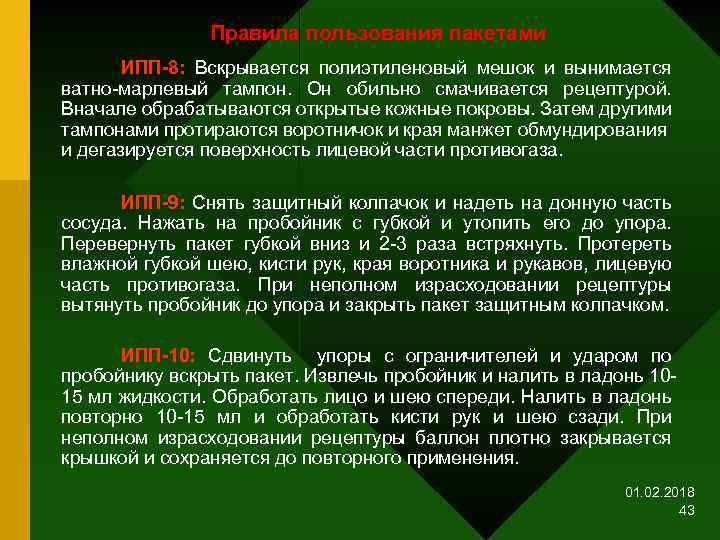

Правила пользования пакетами ИПП-8: Вскрывается полиэтиленовый мешок и вынимается ватно-марлевый тампон. Он обильно смачивается рецептурой. Вначале обрабатываются открытые кожные покровы. Затем другими тампонами протираются воротничок и края манжет обмундирования и дегазируется поверхность лицевой части противогаза. ИПП-9: Снять защитный колпачок и надеть на донную часть сосуда. Нажать на пробойник с губкой и утопить его до упора. Перевернуть пакет губкой вниз и 2 -3 раза встряхнуть. Протереть влажной губкой шею, кисти рук, края воротника и рукавов, лицевую часть противогаза. При неполном израсходовании рецептуры вытянуть пробойник до упора и закрыть пакет защитным колпачком. ИПП-10: Сдвинуть упоры с ограничителей и ударом по пробойнику вскрыть пакет. Извлечь пробойник и налить в ладонь 1015 мл жидкости. Обработать лицо и шею спереди. Налить в ладонь повторно 10 -15 мл и обработать кисти рук и шею сзади. При неполном израсходовании рецептуры баллон плотно закрывается крышкой и сохраняется до повторного применения. 01. 02. 2018 43
Определение режимов радиационной и химической защиты персонала в условиях РХБ заражения, осуществляется с целью создания условий, обеспечивающих исключение переоблучения персонала выше установленных пределов и сохранения их работоспособности при длительном нахождении в зонах РХ заражения • Под режимами радиационной и химической защиты понимается порядок действий персонала, населения и формирований, применения средств и способов защиты в зоне радиоактивного и химического заражения для уменьшения возможных доз облучения и поражения АХОВ • Режимами радиационной и химической защиты регламентируется продолжительность и условия работы, передвижения и отдыха в течение суток. 01. 02. 2018 44

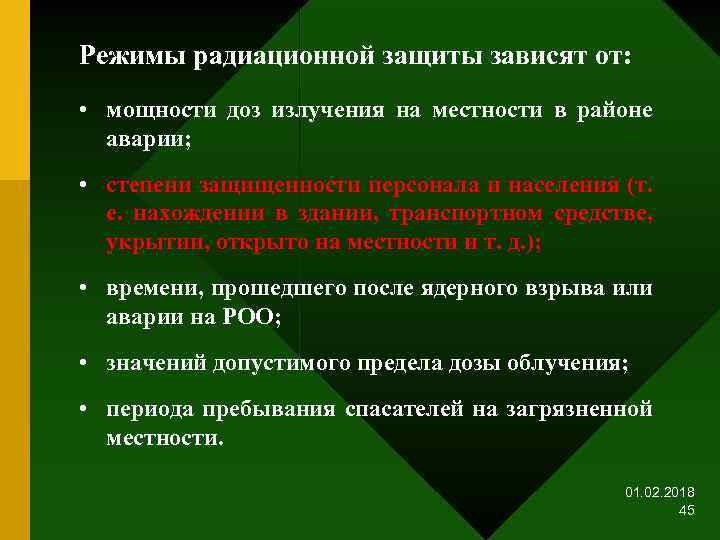

Режимы радиационной защиты зависят от: • мощности доз излучения на местности в районе аварии; • степени защищенности персонала и населения (т. е. нахождении в здании, транспортном средстве, укрытии, открыто на местности и т. д. ); • времени, прошедшего после ядерного взрыва или аварии на РОО; • значений допустимого предела дозы облучения; • периода пребывания спасателей на загрязненной местности. 01. 02. 2018 45

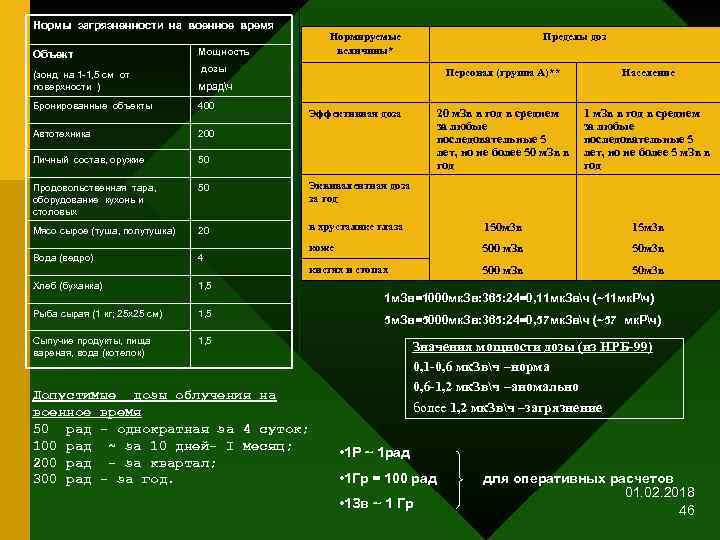

Нормы загрязненности на военное время Объект (зонд на 1 -1, 5 см от поверхности ) Нормируемые величины* Мощность дозы Пределы доз Персонал (группа А)** Население 20 м. Зв в год в среднем за любые последовательные 5 лет, но не более 50 м. Зв в год 1 м. Зв в год в среднем за любые последовательные 5 лет, но не более 5 м. Зв в год мрадч Бронированные объекты 400 Автотехника 200 Личный состав, оружие 50 Продовольственная тара, оборудование кухонь и столовых 50 Эквивалентная доза за год Мясо сырое (туша, полутушка) 20 в хрусталике глаза 150 м 3 в 15 м 3 в Вода (ведро) 4 коже 500 м. Зв 50 м 3 в кистях и стопах 500 м. Зв 50 м 3 в Хлеб (буханка) 1, 5 Эффективная доза 1 м. Зв=1000 мк. Зв: 365: 24=0, 11 мк. Звч (~11 мк. Рч) Рыба сырая (1 кг; 25 х25 см) 1, 5 Сыпучие продукты, пища вареная, вода (котелок) 1, 5 Допустимые дозы облучения на военное время 50 рад - однократная за 4 суток; 100 рад ~ за 10 дней- I месяц; 200 рад - за квартал; 300 рад - за год. 5 м. Зв=5000 мк. Зв: 365: 24=0, 57 мк. Звч (~57 мк. Рч) Значения мощности дозы (из НРБ-99) 0, 1 -0, 6 мк. Звч –норма 0, 6 -1, 2 мк. Звч –аномально более 1, 2 мк. Звч –загрязнение • 1 Р ~ 1 рад • 1 Гр = 100 рад для оперативных расчетов 01. 02. 2018 • 1 Зв ~ 1 Гр 46

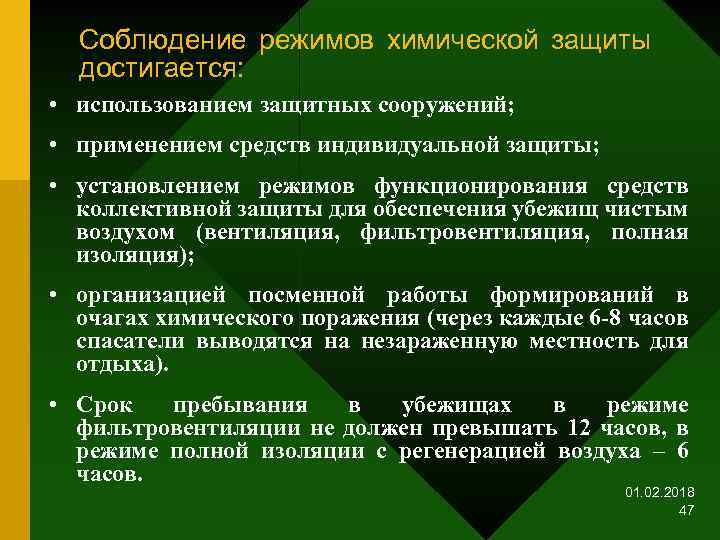

Соблюдение режимов химической защиты достигается: • использованием защитных сооружений; • применением средств индивидуальной защиты; • установлением режимов функционирования средств коллективной защиты для обеспечения убежищ чистым воздухом (вентиляция, фильтровентиляция, полная изоляция); • организацией посменной работы формирований в очагах химического поражения (через каждые 6 -8 часов спасатели выводятся на незараженную местность для отдыха). • Срок пребывания в убежищах в режиме фильтровентиляции не должен превышать 12 часов, в режиме полной изоляции с регенерацией воздуха – 6 часов. 01. 02. 2018 47
