Тема: ОПИСАНИЕ ЦВЕТА КОМПЬЮТЕРНЫХ ИЗОБРАЖЕНИЙ

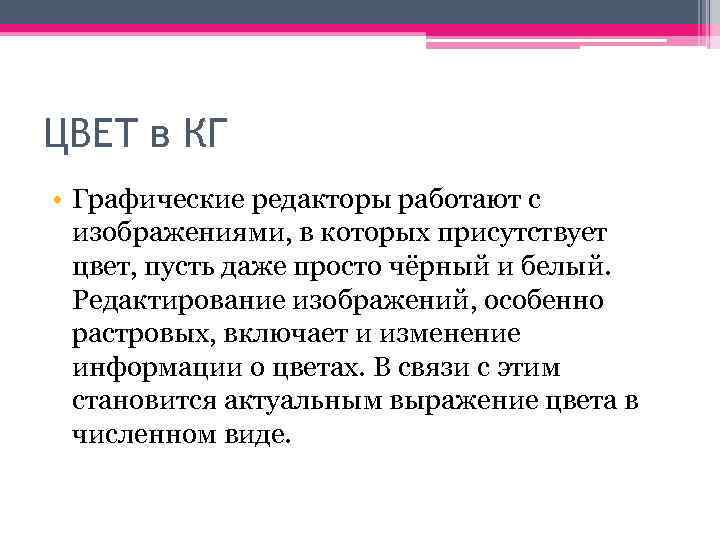

ЦВЕТ в КГ • Графические редакторы работают с изображениями, в которых присутствует цвет, пусть даже просто чёрный и белый. Редактирование изображений, особенно растровых, включает и изменение информации о цветах. В связи с этим становится актуальным выражение цвета в численном виде.

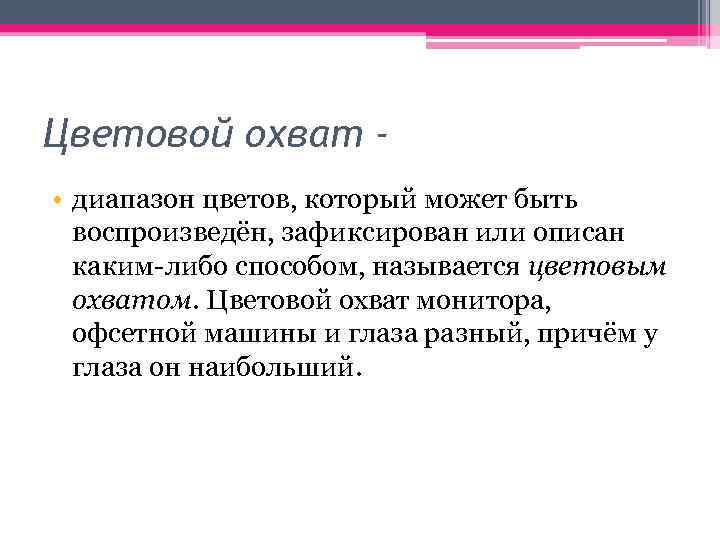

Цветовой охват • диапазон цветов, который может быть воспроизведён, зафиксирован или описан каким-либо способом, называется цветовым охватом. Цветовой охват монитора, офсетной машины и глаза разный, причём у глаза он наибольший.

Охват человеческого глаза (Lab) Охват монитора (RGB) Охват офсетной машины (CMYK) Сравнение цветового охвата монитора, офсетной машины и человеческого глаза

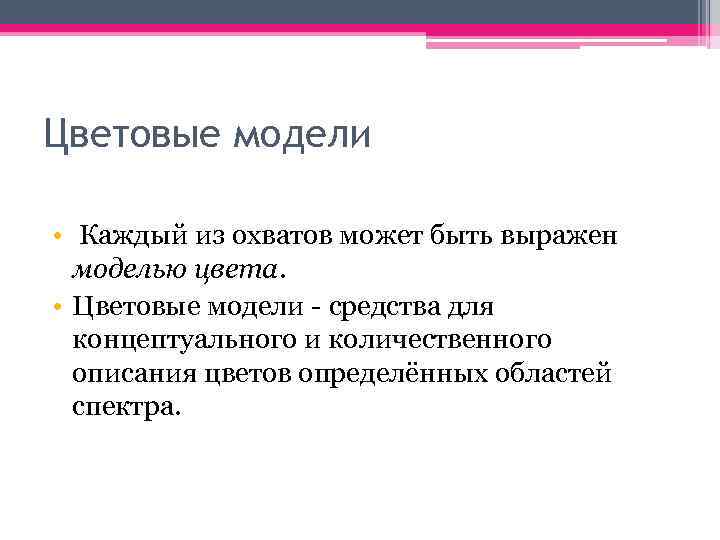

Цветовые модели • Каждый из охватов может быть выражен моделью цвета. • Цветовые модели - средства для концептуального и количественного описания цветов определённых областей спектра.

Устройство цветовых моделей • в каждой модели принято несколько базовых компонентов. • Базовые компоненты модели называются каналами, таким образом цветовые модели состоят из одного или нескольких цветовых каналов. • Цвета, которые можно описать, используя выбранную модель, входят в её цветовой охват, или образуют цветовое пространство модели.

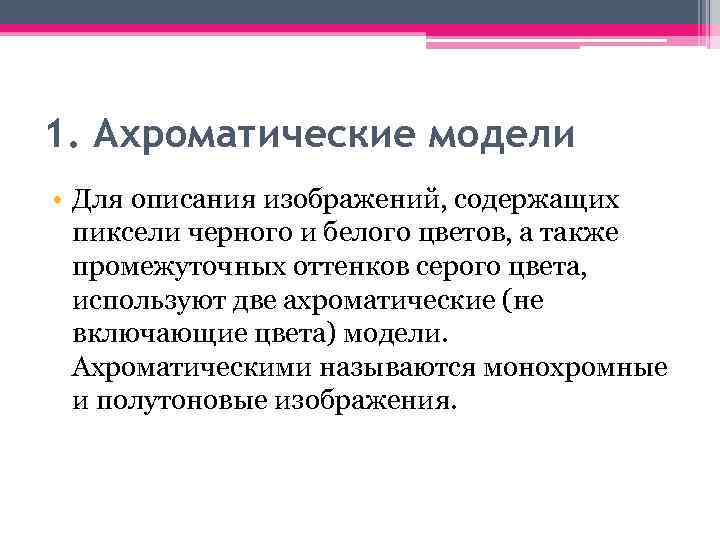

1. Ахроматические модели • Для описания изображений, содержащих пиксели черного и белого цветов, а также промежуточных оттенков серого цвета, используют две ахроматические (не включающие цвета) модели. Ахроматическими называются монохромные и полутоновые изображения.

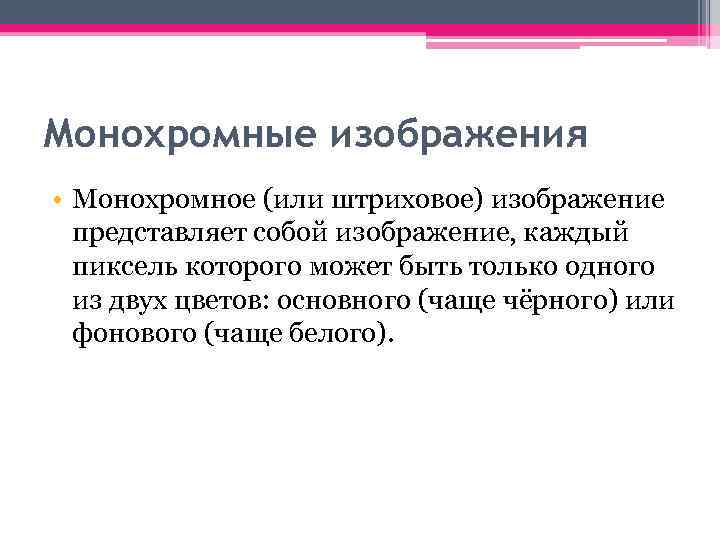

Монохромные изображения • Монохромное (или штриховое) изображение представляет собой изображение, каждый пиксель которого может быть только одного из двух цветов: основного (чаще чёрного) или фонового (чаще белого).

Монохромное изображение в Photoshop •

Полутоновые изображения • -составляющие его пиксели могут быть любого из оттенков, составленных смешением двух базовых цветов. Оттенком называется смесь базовых цветов модели в фиксированной пропорции. Таким образом, оттенки отличаются друг от друга процентным содержанием в них базового цвета

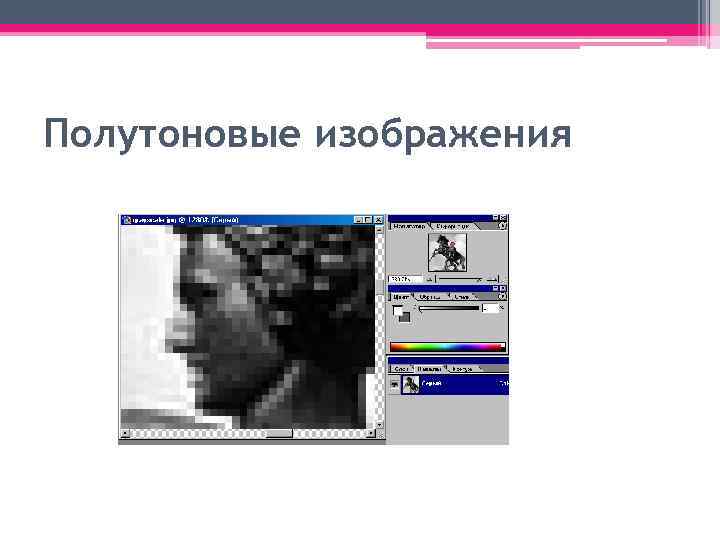

Полутоновые изображения

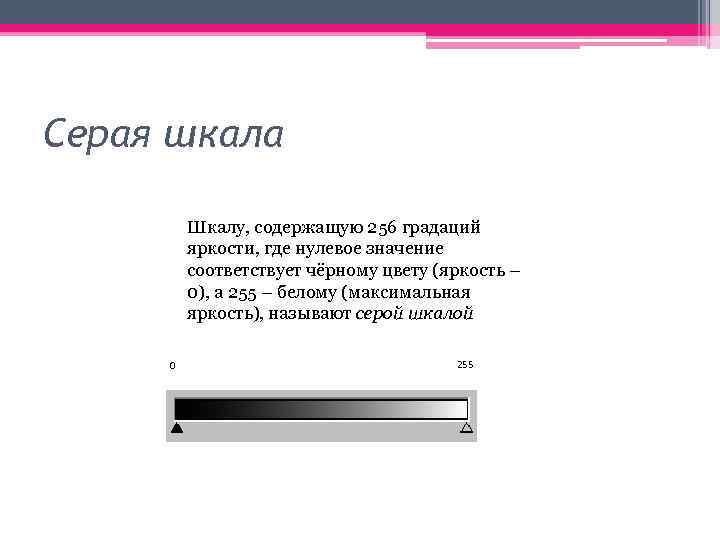

Серая шкала Шкалу, содержащую 256 градаций яркости, где нулевое значение соответствует чёрному цвету (яркость – 0), а 255 – белому (максимальная яркость), называют серой шкалой 0 255

2. Хроматические модели • точки изображений могут иметь оттенок любого цвета (полноцветные модели). • Цвета в таких изображениях получаются путём сложения базовых компонентов в различных пропорциях. • в графических редакторах, как правило, применяются модели: RGB, CMYK, Lab и HSB.

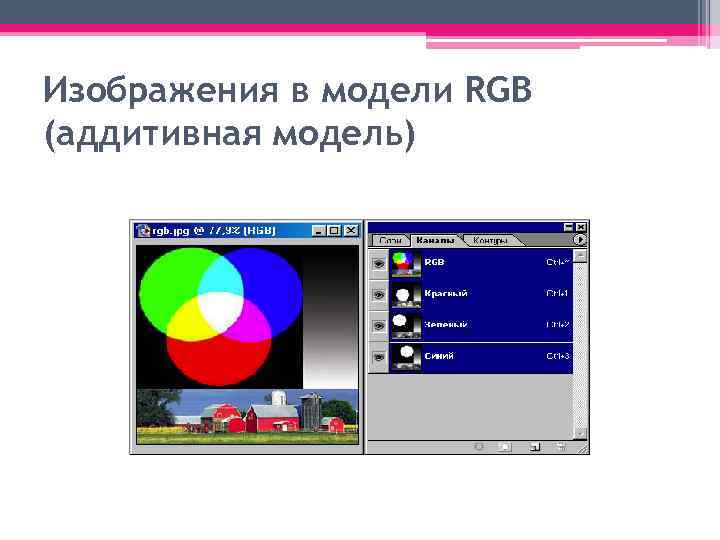

Изображения в модели RGB (аддитивная модель)

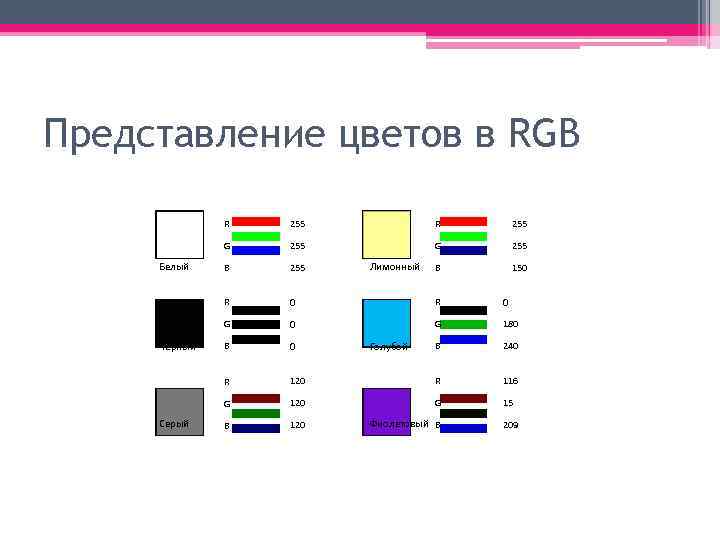

Представление цветов в RGB R 255 G 255 B 150 0 R 0 G 180 B 240 R 120 R 116 G Серый 255 R Черный R G Белый 255 120 G 15 B 120 Фиолетовый B Лимонный Голубой 209

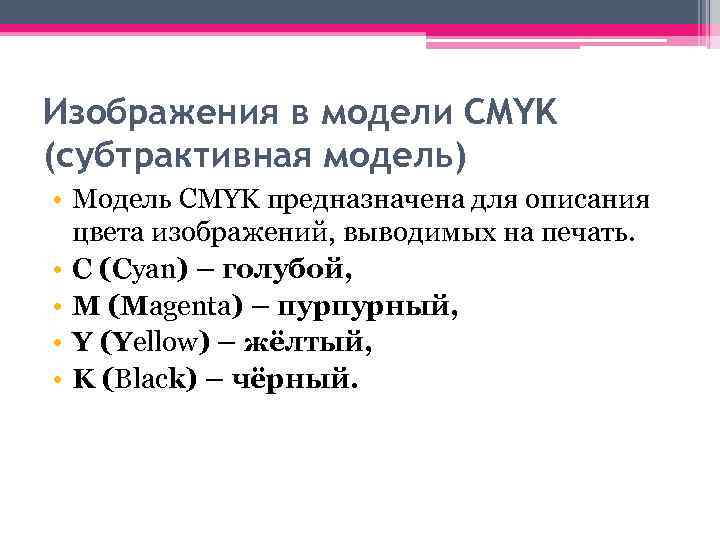

Изображения в модели CMYK (субтрактивная модель) • Модель CMYK предназначена для описания цвета изображений, выводимых на печать. • C (Cyan) – голубой, • M (Magenta) – пурпурный, • Y (Yellow) – жёлтый, • K (Black) – чёрный.

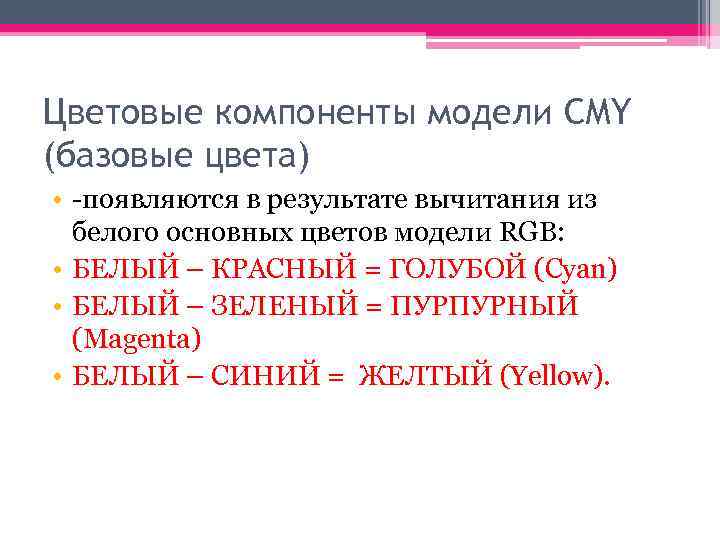

Цветовые компоненты модели CMY (базовые цвета) • -появляются в результате вычитания из белого основных цветов модели RGB: • БЕЛЫЙ – КРАСНЫЙ = ГОЛУБОЙ (Cyan) • БЕЛЫЙ – ЗЕЛЕНЫЙ = ПУРПУРНЫЙ (Magenta) • БЕЛЫЙ – СИНИЙ = ЖЕЛТЫЙ (Yellow).

Полноцветное изображение в модели CMYK и его представление в цветовых каналах

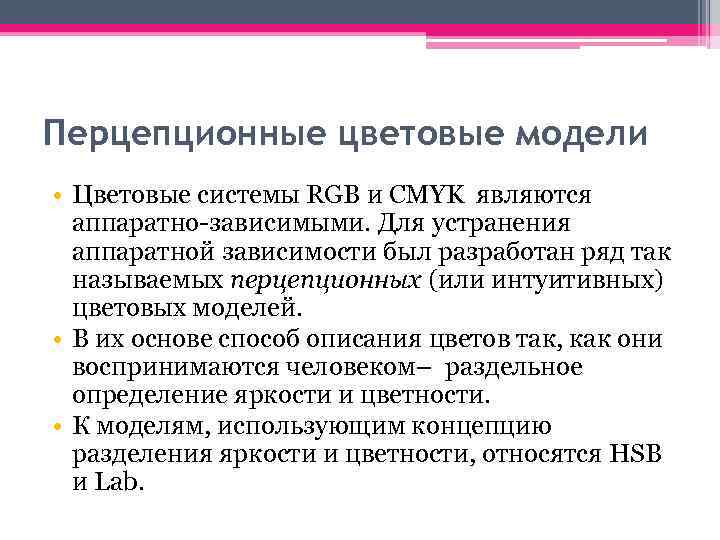

Перцепционные цветовые модели • Цветовые системы RGB и CMYK являются аппаратно-зависимыми. Для устранения аппаратной зависимости был разработан ряд так называемых перцепционных (или интуитивных) цветовых моделей. • В их основе способ описания цветов так, как они воспринимаются человеком– раздельное определение яркости и цветности. • К моделям, использующим концепцию разделения яркости и цветности, относятся HSB и Lab.

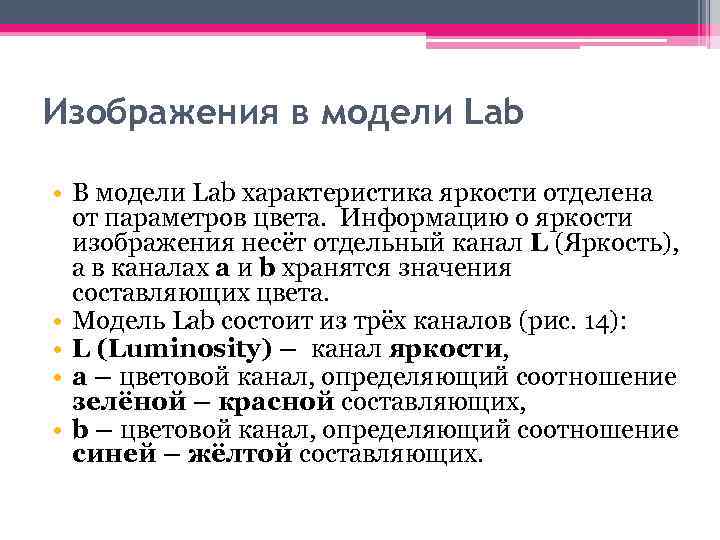

Изображения в модели Lab • В модели Lab характеристика яркости отделена от параметров цвета. Информацию о яркости изображения несёт отдельный канал L (Яркость), а в каналах a и b хранятся значения составляющих цвета. • Модель Lab состоит из трёх каналов (рис. 14): • L (Luminosity) – канал яркости, • a – цветовой канал, определяющий соотношение зелёной – красной составляющих, • b – цветовой канал, определяющий соотношение синей – жёлтой составляющих.

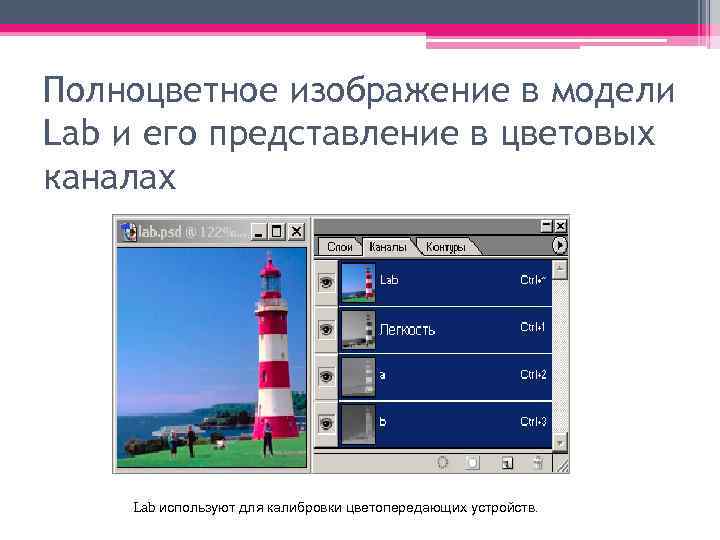

Полноцветное изображение в модели Lab и его представление в цветовых каналах Lab используют для калибровки цветопередающих устройств.

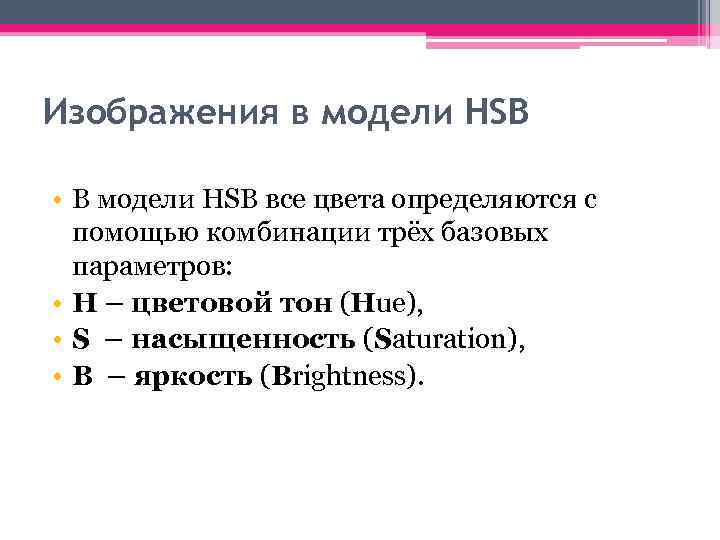

Изображения в модели HSB • В модели HSB все цвета определяются с помощью комбинации трёх базовых параметров: • H – цветовой тон (Hue), • S – насыщенность (Saturation), • B – яркость (Brightness).

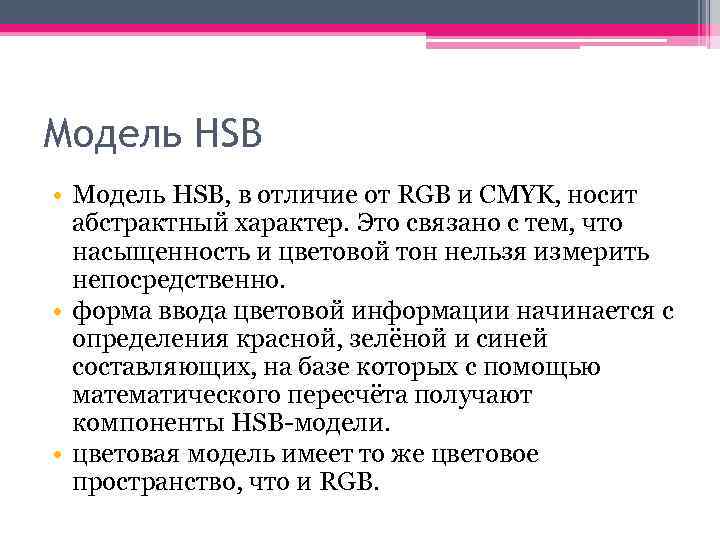

Модель HSB • Модель HSB, в отличие от RGB и CMYK, носит абстрактный характер. Это связано с тем, что насыщенность и цветовой тон нельзя измерить непосредственно. • форма ввода цветовой информации начинается с определения красной, зелёной и синей составляющих, на базе которых с помощью математического пересчёта получают компоненты HSB-модели. • цветовая модель имеет то же цветовое пространство, что и RGB.
