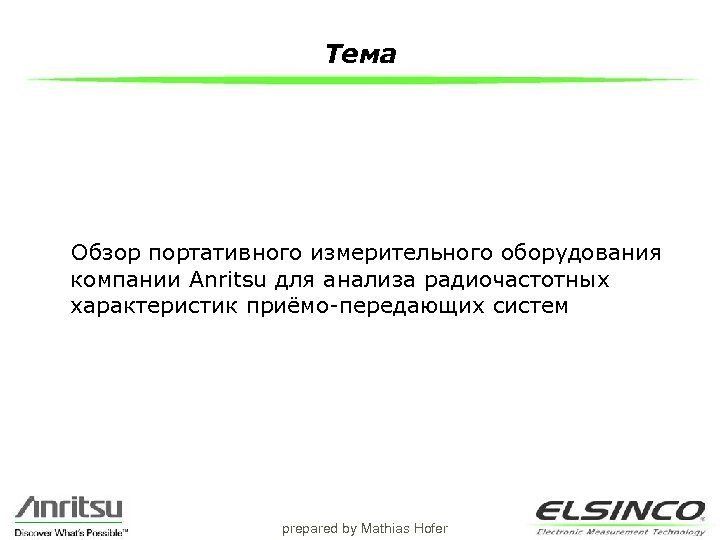

Тема Обзор портативного измерительного оборудования компании Anritsu для анализа радиочастотных характеристик приёмо-передающих систем prepared by Mathias Hofer

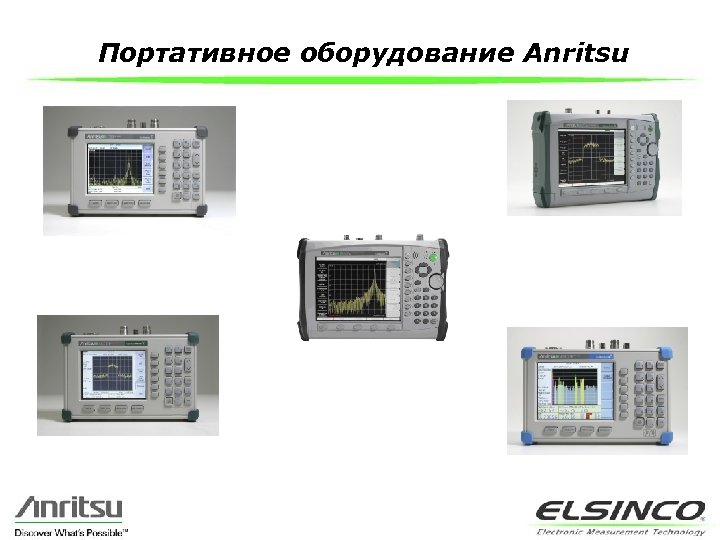

Портативное оборудование Anritsu

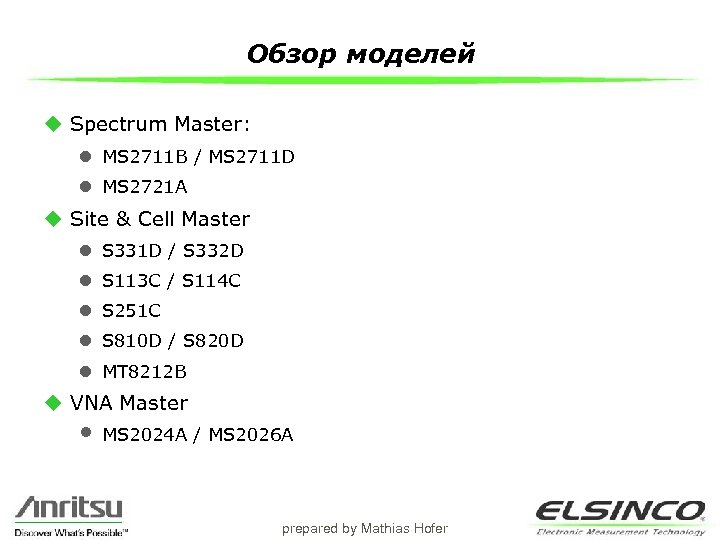

Обзор моделей u Spectrum Master: l MS 2711 B / MS 2711 D l MS 2721 A u Site & Cell Master l S 331 D / S 332 D l S 113 C / S 114 C l S 251 C l S 810 D / S 820 D l MT 8212 B u VNA Master • MS 2024 A / MS 2026 A prepared by Mathias Hofer

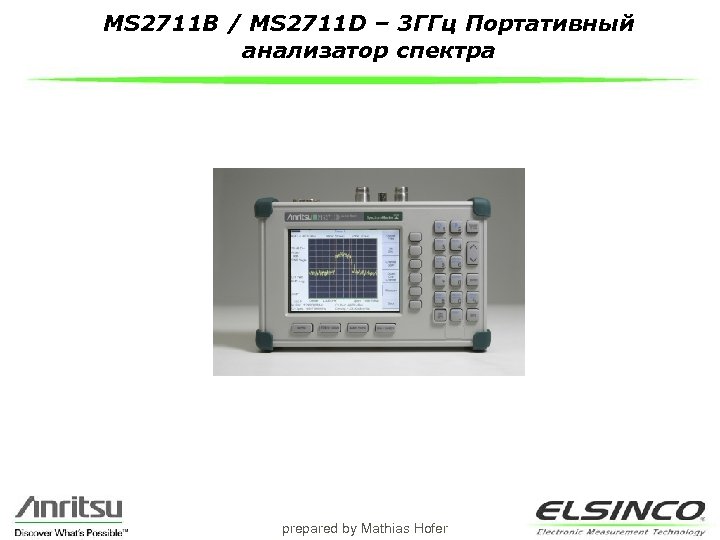

MS 2711 B / MS 2711 D – 3 ГГц Портативный анализатор спектра prepared by Mathias Hofer

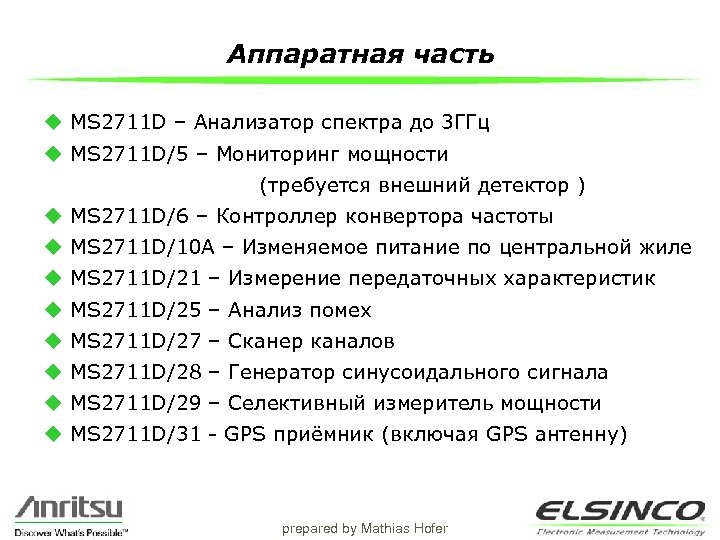

Аппаратная часть u MS 2711 D – Анализатор спектра до 3 ГГц u MS 2711 D/5 – Мониторинг мощности (требуется внешний детектор ) u MS 2711 D/6 – Контроллер конвертора частоты u MS 2711 D/10 A – Изменяемое питание по центральной жиле u MS 2711 D/21 – Измерение передаточных характеристик u MS 2711 D/25 – Анализ помех u MS 2711 D/27 – Сканер каналов u MS 2711 D/28 – Генератор синусоидального сигнала u MS 2711 D/29 – Селективный измеритель мощности u MS 2711 D/31 - GPS приёмник (включая GPS антенну) prepared by Mathias Hofer

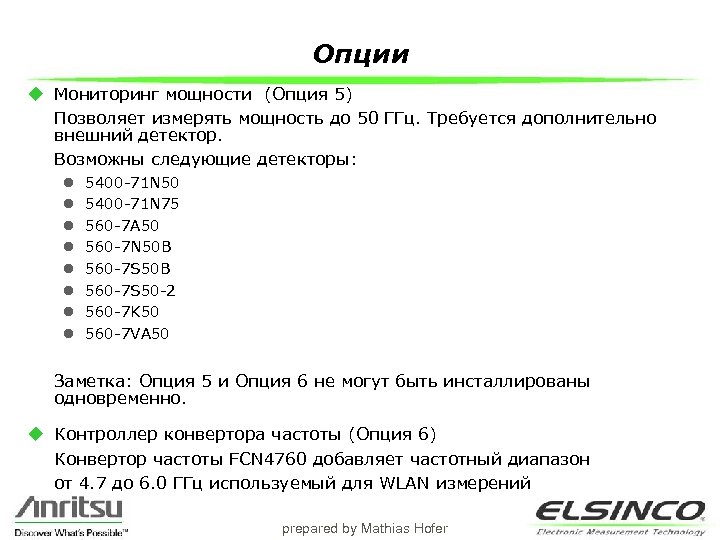

Опции u Мониторинг мощности (Опция 5) Позволяет измерять мощность до 50 ГГц. Требуется дополнительно внешний детектор. Возможны следующие детекторы: l l l l 5400 -71 N 50 5400 -71 N 75 560 -7 A 50 560 -7 N 50 B 560 -7 S 50 -2 560 -7 K 50 560 -7 VA 50 Заметка: Опция 5 и Опция 6 не могут быть инсталлированы одновременно. u Контроллер конвертора частоты (Опция 6) Конвертор частоты FCN 4760 добавляет частотный диапазон от 4. 7 до 6. 0 ГГц используемый для WLAN измерений prepared by Mathias Hofer
Опции u Изменяемое питание по центральной жиле (Опция 10 A) Поддерживает изменяемое напряжение между +12 V и +24 V с шагом в 1 V для различных типов TMA усилителей. Опция 10 A имеет встроенную токочувствительную схему, которая отслеживает потребляемую мощность и если она превышает 6 W питание автоматически отключается. спецификация: Напряжение: +12 до +24 V (шаг 1 V) Макс. мощность: 6 W (в режиме работы) Макс. ток: 500 m. A до 250 m. A (в режиме работы) (Макс ток = 6 W/напряжение в вольтах) prepared by Mathias Hofer

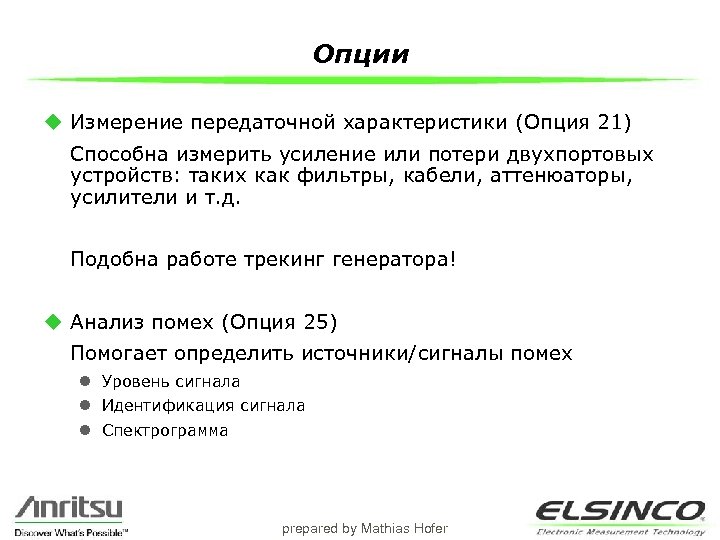

Опции u Измерение передаточной характеристики (Опция 21) Способна измерить усиление или потери двухпортовых устройств: таких как фильтры, кабели, аттенюаторы, усилители и т. д. Подобна работе трекинг генератора! u Анализ помех (Опция 25) Помогает определить источники/сигналы помех l Уровень сигнала l Идентификация сигнала l Спектрограмма prepared by Mathias Hofer

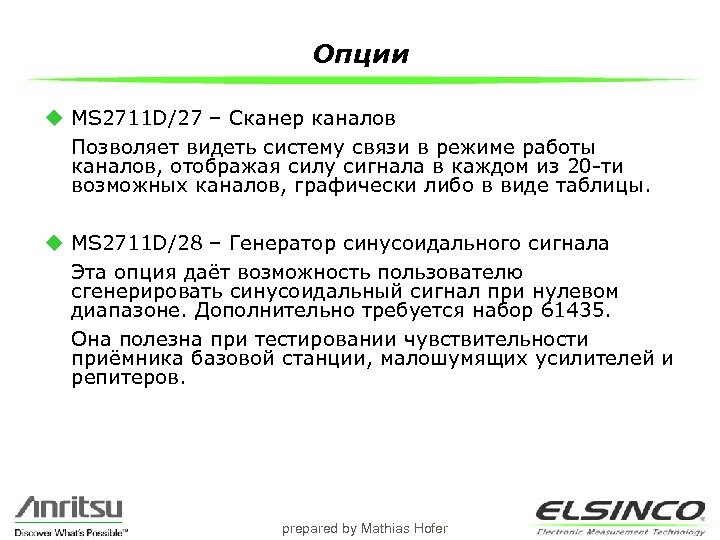

Опции u MS 2711 D/27 – Сканер каналов Позволяет видеть систему связи в режиме работы каналов, отображая силу сигнала в каждом из 20 -ти возможных каналов, графически либо в виде таблицы. u MS 2711 D/28 – Генератор синусоидального сигнала Эта опция даёт возможность пользователю сгенерировать синусоидальный сигнал при нулевом диапазоне. Дополнительно требуется набор 61435. Она полезна при тестировании чувствительности приёмника базовой станции, малошумящих усилителей и репитеров. prepared by Mathias Hofer

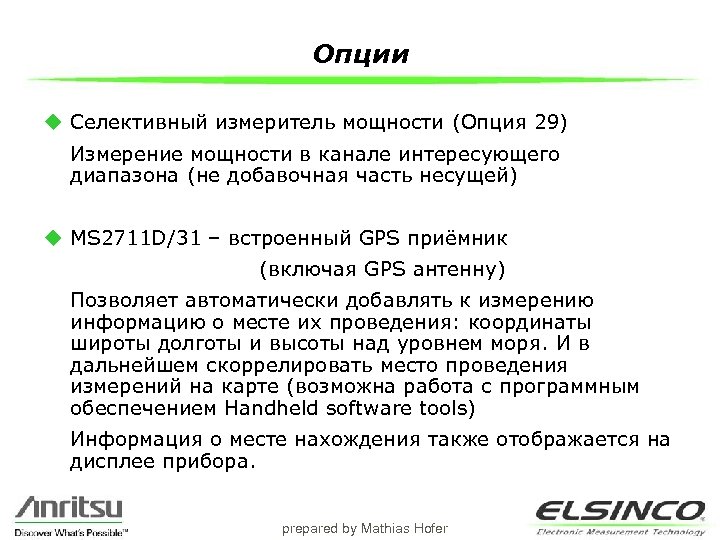

Опции u Селективный измеритель мощности (Опция 29) Измерение мощности в канале интересующего диапазона (не добавочная часть несущей) u MS 2711 D/31 – встроенный GPS приёмник (включая GPS антенну) Позволяет автоматически добавлять к измерению информацию о месте их проведения: координаты широты долготы и высоты над уровнем моря. И в дальнейшем скоррелировать место проведения измерений на карте (возможна работа с программным обеспечением Handheld software tools) Информация о месте нахождения также отображается на дисплее прибора. prepared by Mathias Hofer

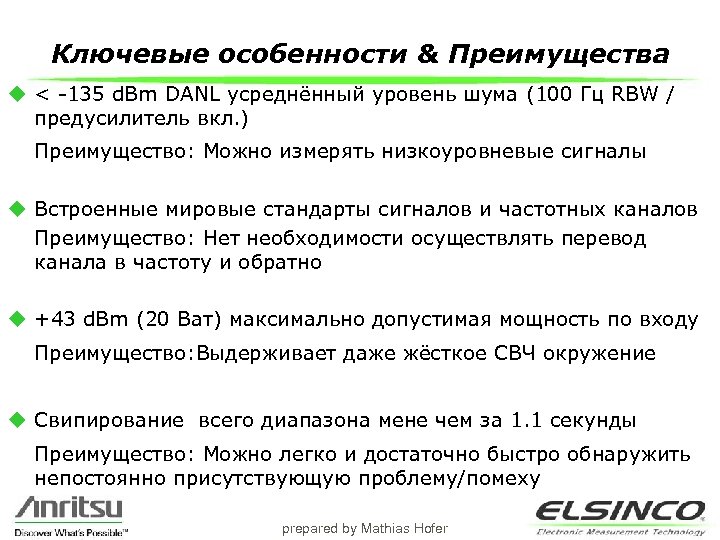

Ключевые особенности & Преимущества u < -135 d. Bm DANL усреднённый уровень шума (100 Гц RBW / предусилитель вкл. ) Преимущество: Можно измерять низкоуровневые сигналы u Встроенные мировые стандарты сигналов и частотных каналов Преимущество: Нет необходимости осуществлять перевод канала в частоту и обратно u +43 d. Bm (20 Ват) максимально допустимая мощность по входу Преимущество: Выдерживает даже жёсткое СВЧ окружение u Свипирование всего диапазона мене чем за 1. 1 секунды Преимущество: Можно легко и достаточно быстро обнаружить непостоянно присутствующую проблему/помеху prepared by Mathias Hofer
Ключевые особенности & Преимущества u Измерения нажатием одной кнопки: мощность в канале, ширина занимаемой полосы частот, отношение мощности в соседнем канале, напряжённость поля, анализ помех и отношение сигнал/шум u Преимущество: скорость и удобство измерений u Динамический выбор аттенюатор/предуселитель Преимущество: Инструмент способен самостоятельно выбрать наилучшую комбинацию аттенюатор/предуселитель, чтобы добиться наилучшего показателя отображаемого усредненного уровня шума prepared by Mathias Hofer

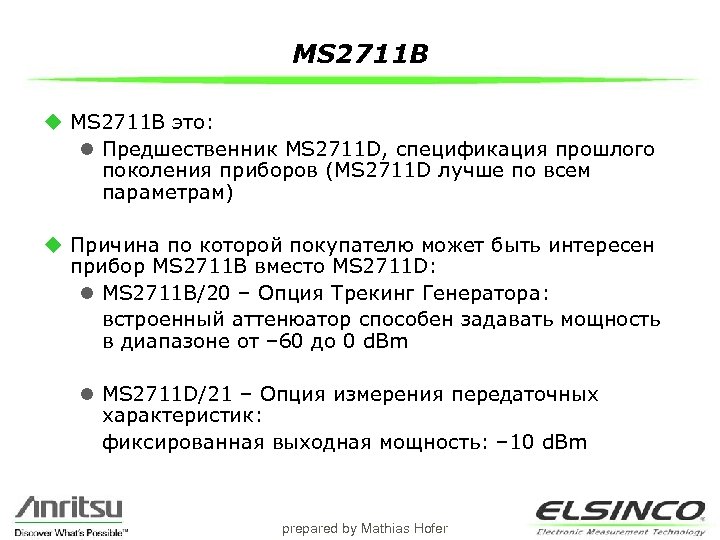

MS 2711 B u MS 2711 B это: l Предшественник MS 2711 D, спецификация прошлого поколения приборов (MS 2711 D лучше по всем параметрам) u Причина по которой покупателю может быть интересен прибор MS 2711 B вместо MS 2711 D: l MS 2711 B/20 – Опция Трекинг Генератора: встроенный аттенюатор способен задавать мощность в диапазоне от – 60 до 0 d. Bm l MS 2711 D/21 – Опция измерения передаточных характеристик: фиксированная выходная мощность: – 10 d. Bm prepared by Mathias Hofer

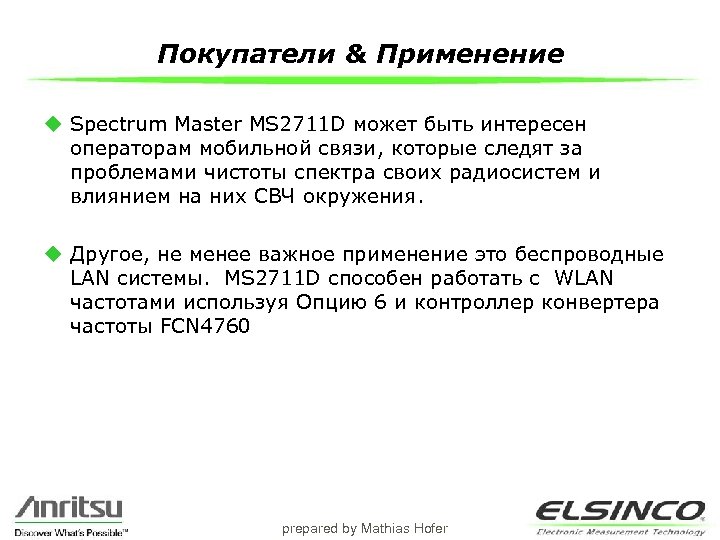

Покупатели & Применение u Spectrum Master MS 2711 D может быть интересен операторам мобильной связи, которые следят за проблемами чистоты спектра своих радиосистем и влиянием на них СВЧ окружения. u Другое, не менее важное применение это беспроводные LAN системы. MS 2711 D способен работать с WLAN частотами используя Опцию 6 и контроллер конвертера частоты FCN 4760 prepared by Mathias Hofer
Позиционирование u Spectrum Master самый лучший портативный прибор для анализа спектра и одно из подтверждение тому это то, что Анрицу является мировым лидером в производстве портативного оборудования для беспроводных систем связи u Позиционирование заключено в ключевых особенностях и преимуществах прибора: Переносной, Портативный, Удобный, Выдаёт всегда точные и повторяемые результаты измерений prepared by Mathias Hofer

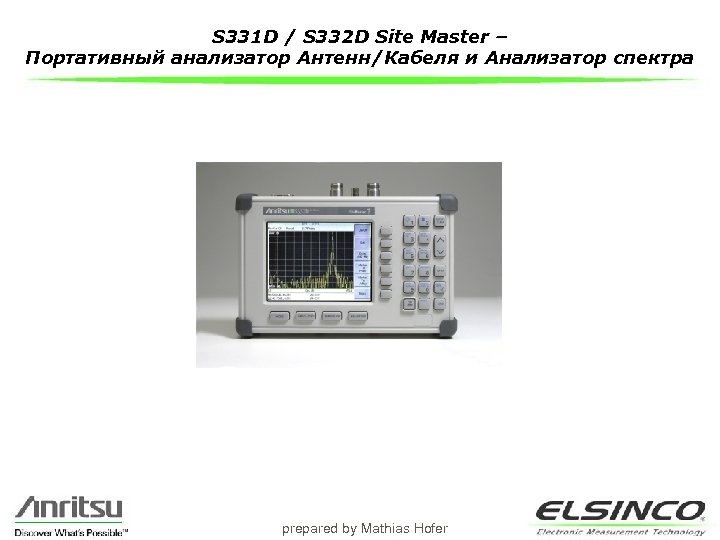

S 331 D / S 332 D Site Master – Портативный анализатор Антенн/Кабеля и Анализатор спектра prepared by Mathias Hofer

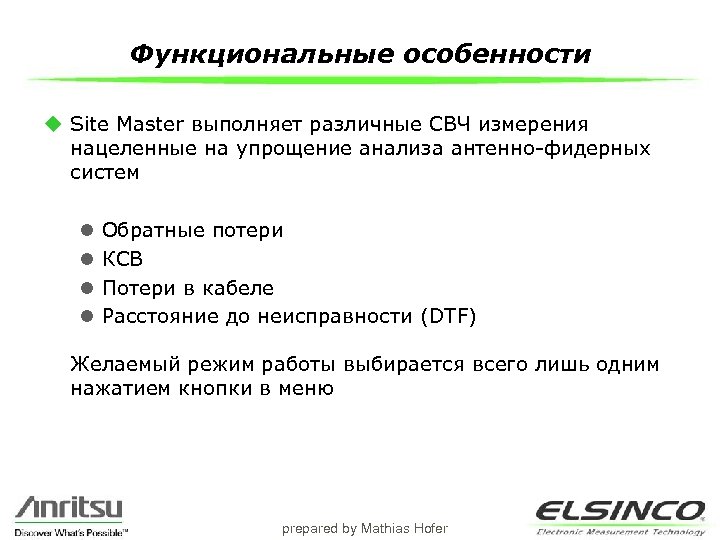

Функциональные особенности u Site Master выполняет различные СВЧ измерения нацеленные на упрощение анализа антенно-фидерных систем l l Обратные потери КСВ Потери в кабеле Расстояние до неисправности (DTF) Желаемый режим работы выбирается всего лишь одним нажатием кнопки в меню prepared by Mathias Hofer

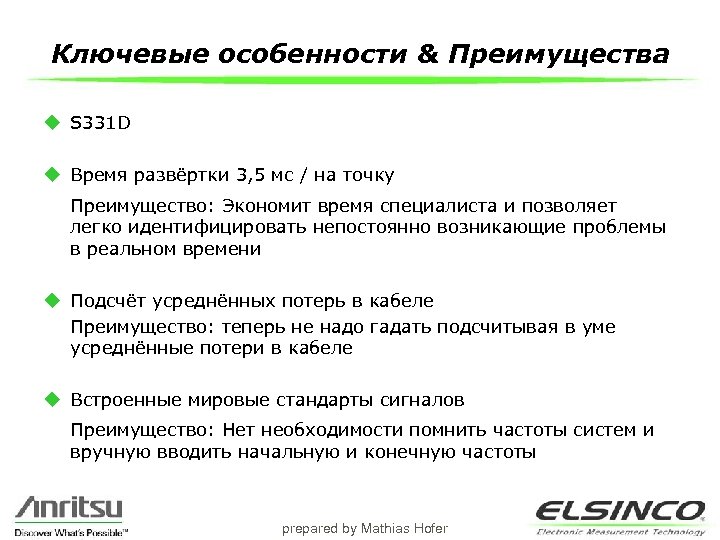

Ключевые особенности & Преимущества u S 331 D u Время развёртки 3, 5 мс / на точку Преимущество: Экономит время специалиста и позволяет легко идентифицировать непостоянно возникающие проблемы в реальном времени u Подсчёт усреднённых потерь в кабеле Преимущество: теперь не надо гадать подсчитывая в уме усреднённые потери в кабеле u Встроенные мировые стандарты сигналов Преимущество: Нет необходимости помнить частоты систем и вручную вводить начальную и конечную частоты prepared by Mathias Hofer

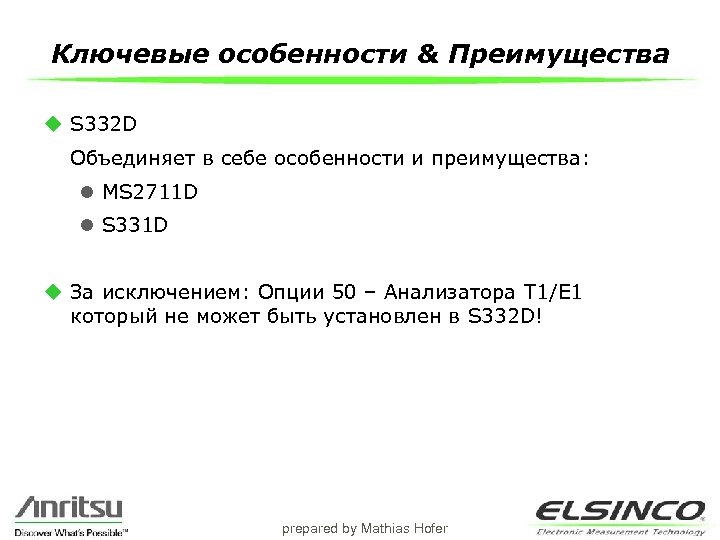

Ключевые особенности & Преимущества u S 332 D Объединяет в себе особенности и преимущества: l MS 2711 D l S 331 D u За исключением: Опции 50 – Анализатора T 1/E 1 который не может быть установлен в S 332 D! prepared by Mathias Hofer

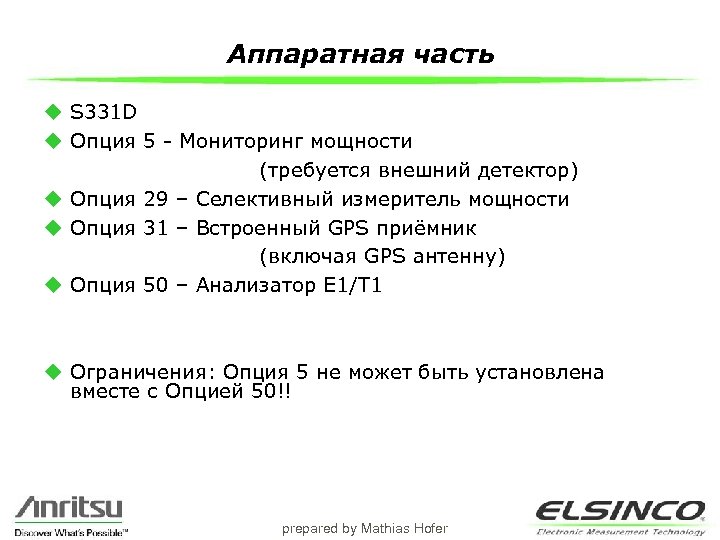

Аппаратная часть u S 331 D u Опция 5 - Мониторинг мощности (требуется внешний детектор) u Опция 29 – Селективный измеритель мощности u Опция 31 – Встроенный GPS приёмник (включая GPS антенну) u Опция 50 – Анализатор E 1/T 1 u Ограничения: Опция 5 не может быть установлена вместе с Опцией 50!! prepared by Mathias Hofer
Аппаратная часть u S 332 D u Опция 5 - Мониторинг мощности (требуется внешний детектор) u Опция 6 – Контроллер конвертора частоты u Опция 10 A – Изменяемое питание по центральной жиле u Опция 21 – Измерение передаточных характеристик u Опция 25 – Анализ помех u Опция 27 – Сканер каналов u Опция 28 – Генератор синусоидального сигнала u Опция 29 – Селективный измеритель мощности u Опция 31 – Встроенный GPS приёмник (включая GPS антенну) u Ограничения: Опция 5 не может быть установлена вместе с Опцией 6!! prepared by Mathias Hofer

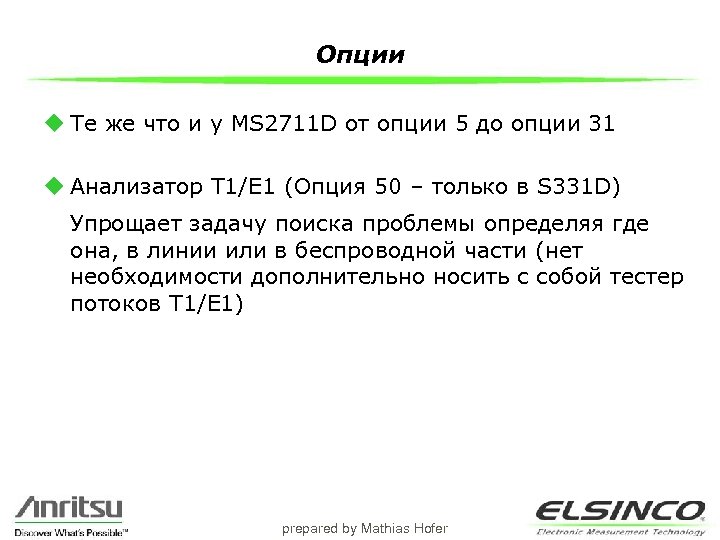

Опции u Те же что и у MS 2711 D от опции 5 до опции 31 u Анализатор T 1/E 1 (Опция 50 – только в S 331 D) Упрощает задачу поиска проблемы определяя где она, в линии или в беспроводной части (нет необходимости дополнительно носить с собой тестер потоков T 1/E 1) prepared by Mathias Hofer

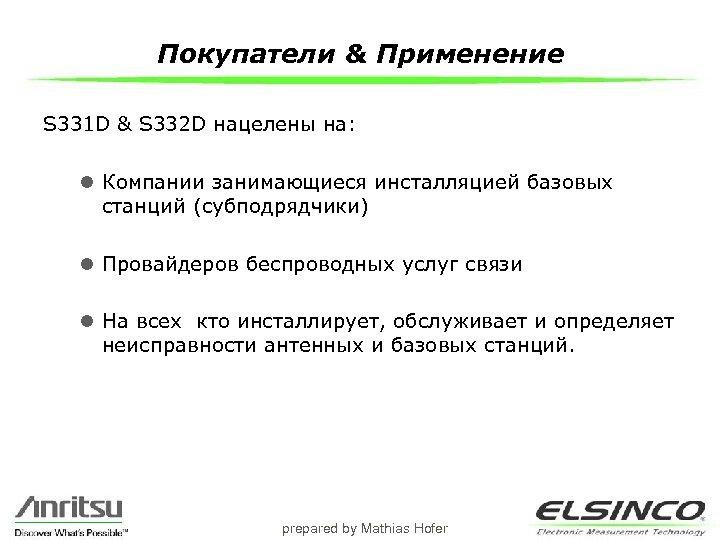

Покупатели & Применение S 331 D & S 332 D нацелены на: l Компании занимающиеся инсталляцией базовых станций (субподрядчики) l Провайдеров беспроводных услуг связи l На всех кто инсталлирует, обслуживает и определяет неисправности антенных и базовых станций. prepared by Mathias Hofer

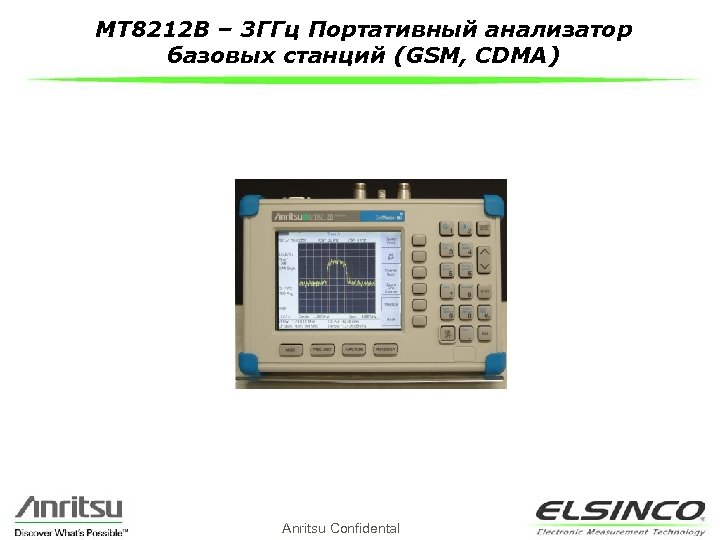

MT 8212 B – 3 ГГц Портативный анализатор базовых станций (GSM, CDMA) Anritsu Confidental

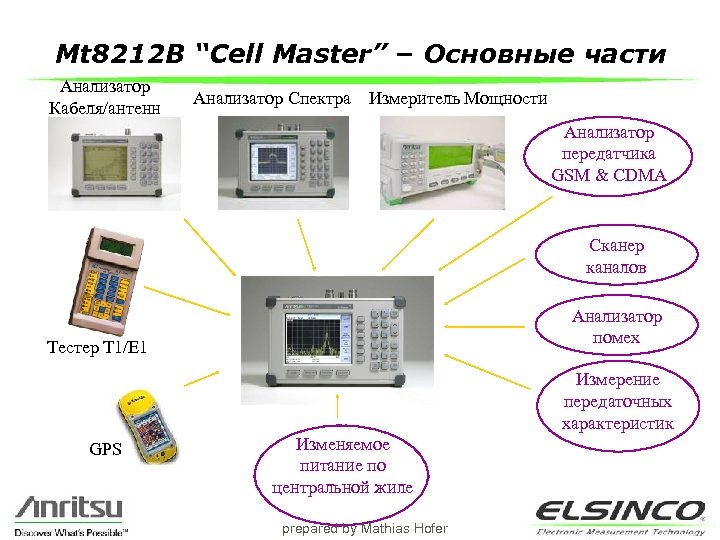

Mt 8212 B “Cell Master” – Основные части Анализатор Кабеля/антенн Анализатор Спектра Измеритель Мощности Анализатор передатчика GSM & CDMA Сканер каналов Анализатор помех Тестер T 1/E 1 Измерение передаточных характеристик GPS Изменяемое питание по центральной жиле prepared by Mathias Hofer

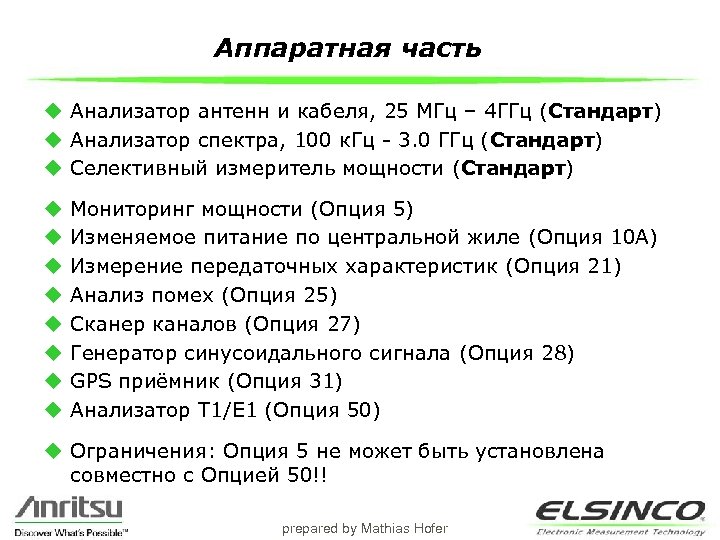

Аппаратная часть u Анализатор антенн и кабеля, 25 МГц – 4 ГГц (Стандарт) u Анализатор спектра, 100 к. Гц - 3. 0 ГГц (Стандарт) u Селективный измеритель мощности (Стандарт) u u u u Мониторинг мощности (Опция 5) Изменяемое питание по центральной жиле (Опция 10 A) Измерение передаточных характеристик (Опция 21) Анализ помех (Опция 25) Сканер каналов (Опция 27) Генератор синусоидального сигнала (Опция 28) GPS приёмник (Опция 31) Анализатор T 1/E 1 (Опция 50) u Ограничения: Опция 5 не может быть установлена совместно с Опцией 50!! prepared by Mathias Hofer
Опции u Измерения по эфиру CDMAOne & CDMA 2000 (Опция 33) – требуются опции 31 & 43 u Измерения по эфиру 1 x. EV-DO (Опция 34) - требуются опции 31 & 63 u Измерения GSM (Опция 40) u Измерения CDMA (Опция 42) u CDMAOne & CDMA 2000 демодуляция (Опция 43) u Измерения CDMA 2000 1 x. EV-DO (Опция 62) u CDMA 2000 1 x. EV-DO демодулятор (Опция 63) prepared by Mathias Hofer

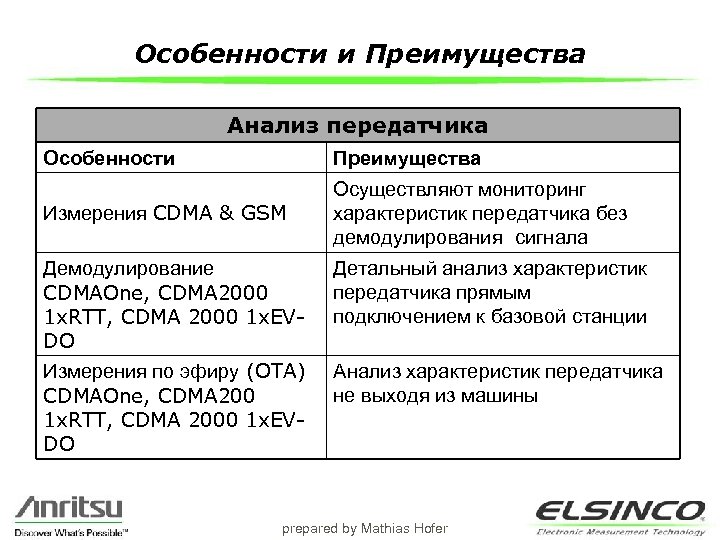

Особенности и Преимущества Анализ передатчика Особенности Преимущества Измерения CDMA & GSM Осуществляют мониторинг характеристик передатчика без демодулирования сигнала Демодулирование CDMAOne, CDMA 2000 1 x. RTT, CDMA 2000 1 x. EVDO Детальный анализ характеристик передатчика прямым подключением к базовой станции Измерения по эфиру (OTA) CDMAOne, CDMA 200 1 x. RTT, CDMA 2000 1 x. EVDO Анализ характеристик передатчика не выходя из машины prepared by Mathias Hofer

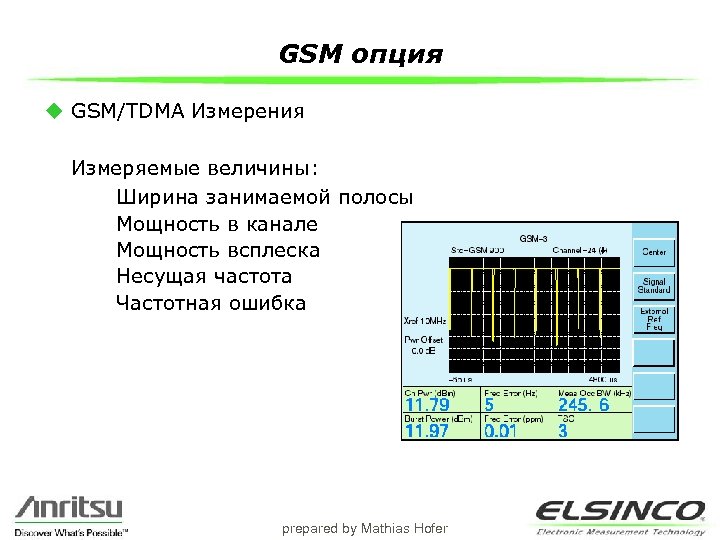

GSM опция u GSM/TDMA Измерения Измеряемые величины: Ширина занимаемой полосы Мощность в канале Мощность всплеска Несущая частота Частотная ошибка prepared by Mathias Hofer

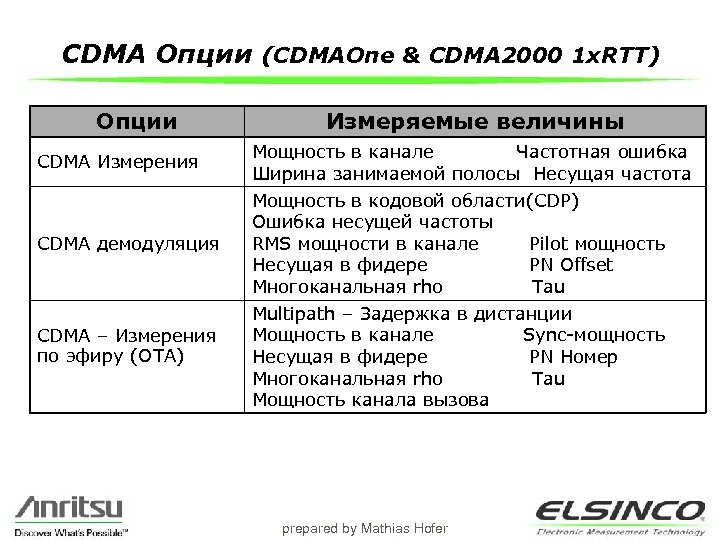

CDMA Опции (CDMAOne & CDMA 2000 1 x. RTT) Опции CDMA Измерения CDMA демодуляция CDMA – Измерения по эфиру (OTA) Измеряемые величины Мощность в канале Частотная ошибка Ширина занимаемой полосы Несущая частота Мощность в кодовой области(CDP) Ошибка несущей частоты RMS мощности в канале Pilot мощность Несущая в фидере PN Offset Многоканальная rho Tau Multipath – Задержка в дистанции Мощность в канале Sync-мощность Несущая в фидере PN Номер Многоканальная rho Tau Мощность канала вызова prepared by Mathias Hofer

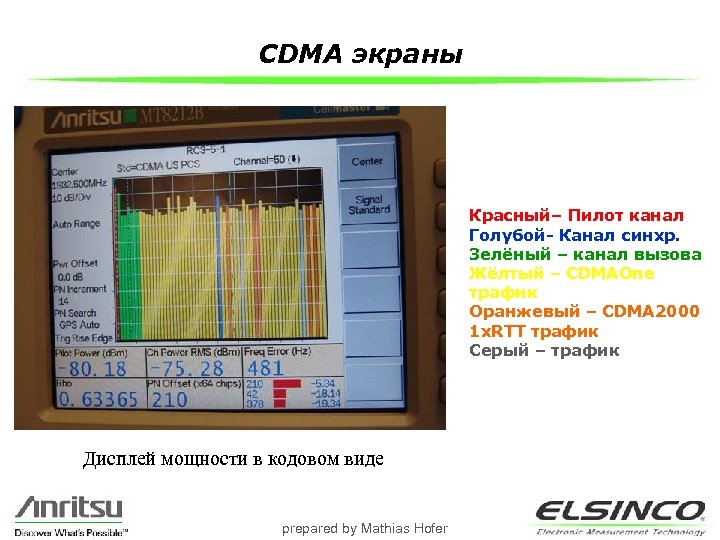

CDMA экраны Красный– Пилот канал Голубой- Канал синхр. Зелёный – канал вызова Жёлтый – CDMAOne трафик Оранжевый – CDMA 2000 1 x. RTT трафик Серый – трафик Дисплей мощности в кодовом виде prepared by Mathias Hofer

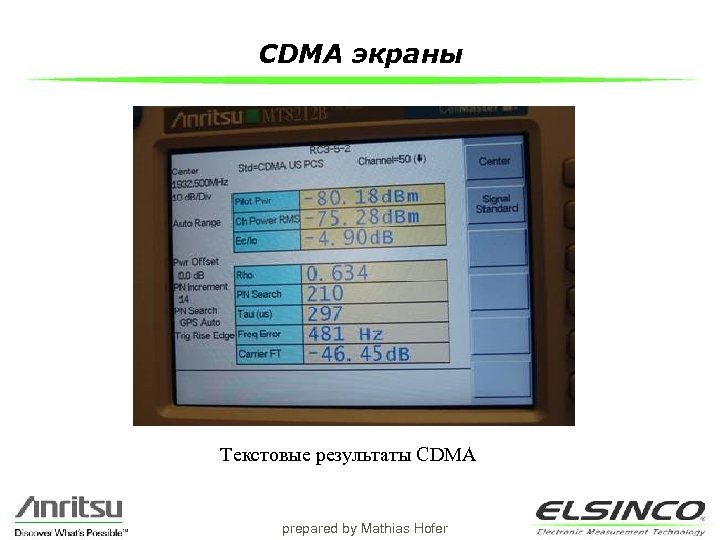

CDMA экраны Текстовые результаты CDMA prepared by Mathias Hofer

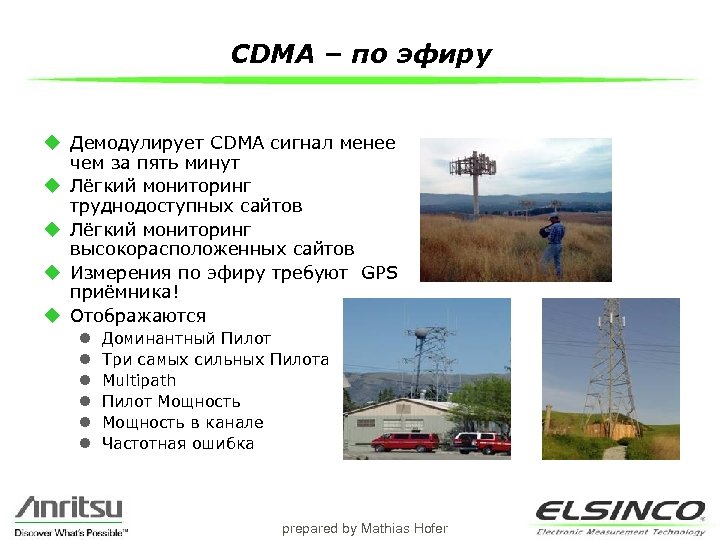

CDMA – по эфиру u Демодулирует CDMA сигнал менее чем за пять минут u Лёгкий мониторинг труднодоступных сайтов u Лёгкий мониторинг высокорасположенных сайтов u Измерения по эфиру требуют GPS приёмника! u Отображаются l l l Доминантный Пилот Три самых сильных Пилота Multipath Пилот Мощность в канале Частотная ошибка prepared by Mathias Hofer

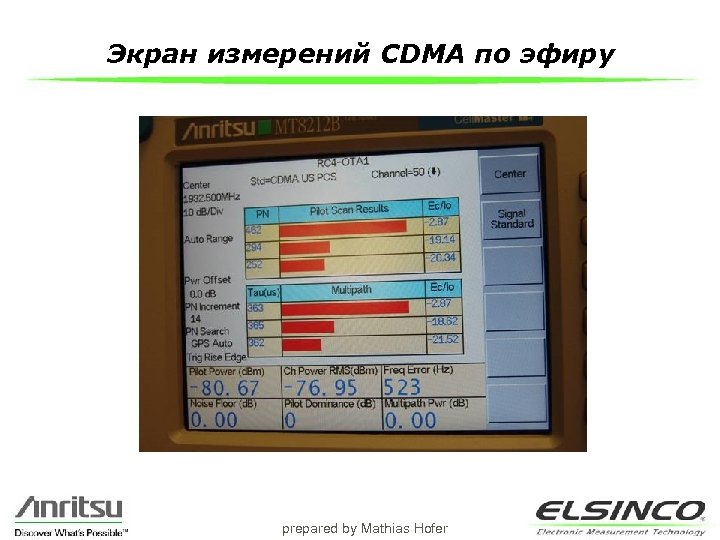

Экран измерений CDMA по эфиру prepared by Mathias Hofer

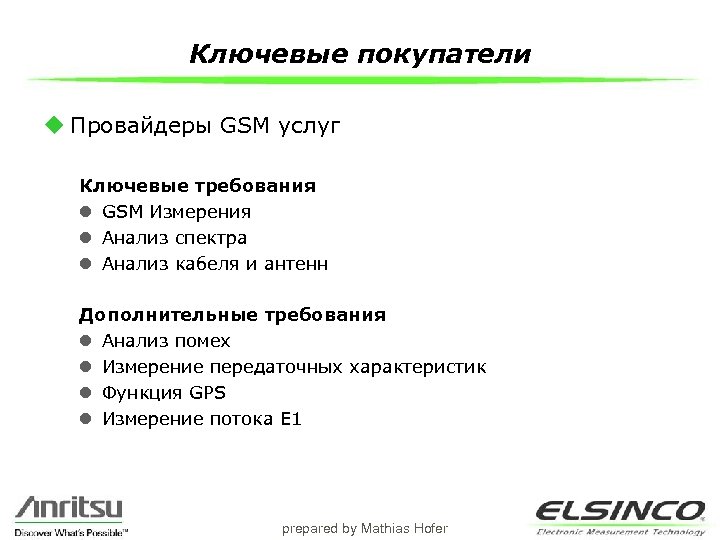

Ключевые покупатели u Провайдеры GSM услуг Ключевые требования l GSM Измерения l Анализ спектра l Анализ кабеля и антенн Дополнительные требования l Анализ помех l Измерение передаточных характеристик l Функция GPS l Измерение потока E 1 prepared by Mathias Hofer

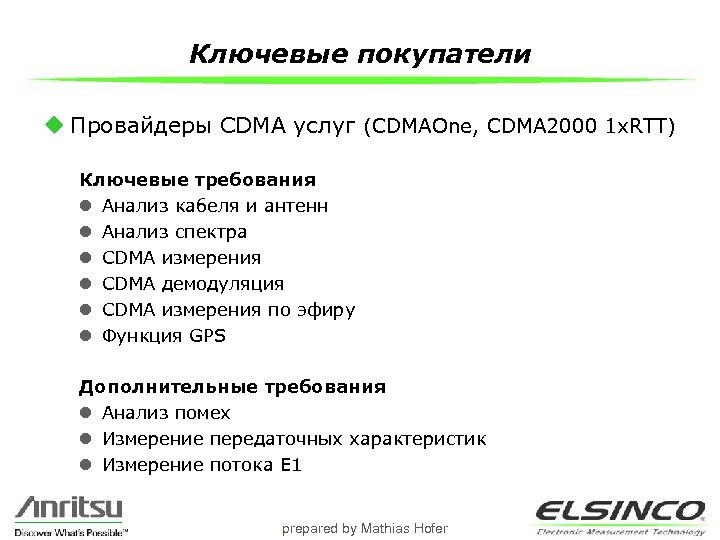

Ключевые покупатели u Провайдеры CDMA услуг (CDMAOne, CDMA 2000 1 x. RTT) Ключевые требования l Анализ кабеля и антенн l Анализ спектра l CDMA измерения l CDMA демодуляция l CDMA измерения по эфиру l Функция GPS Дополнительные требования l Анализ помех l Измерение передаточных характеристик l Измерение потока E 1 prepared by Mathias Hofer

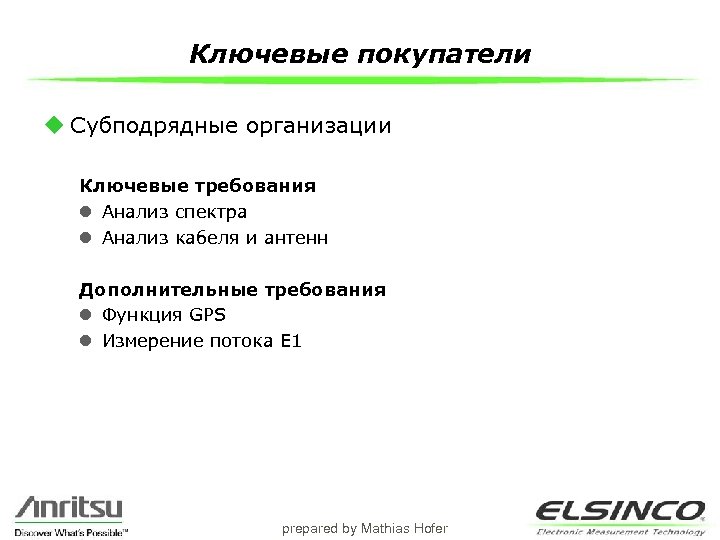

Ключевые покупатели u Субподрядные организации Ключевые требования l Анализ спектра l Анализ кабеля и антенн Дополнительные требования l Функция GPS l Измерение потока E 1 prepared by Mathias Hofer

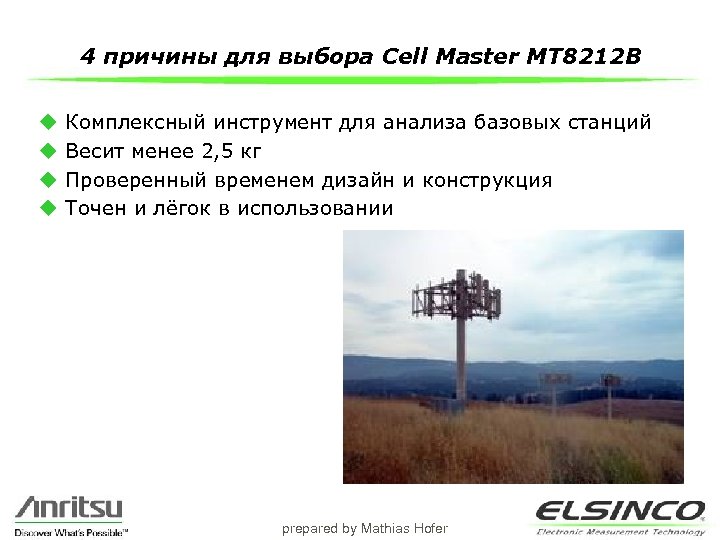

4 причины для выбора Cell Master MT 8212 B u u Комплексный инструмент для анализа базовых станций Весит менее 2, 5 кг Проверенный временем дизайн и конструкция Точен и лёгок в использовании prepared by Mathias Hofer

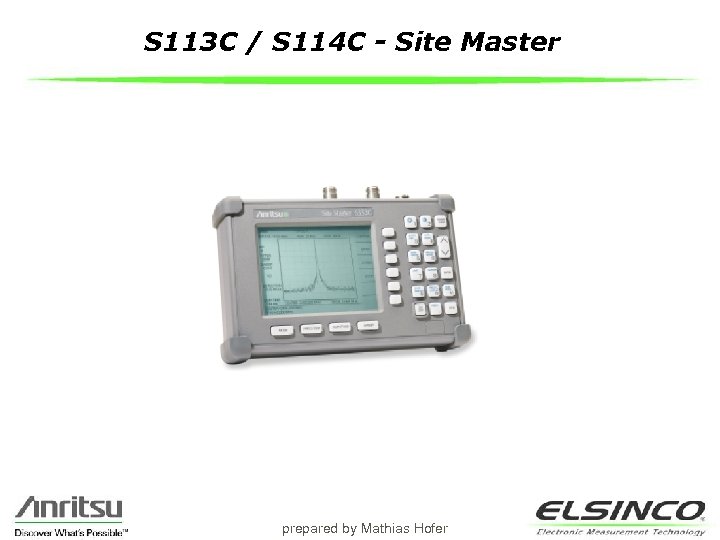

S 113 C / S 114 C - Site Master prepared by Mathias Hofer

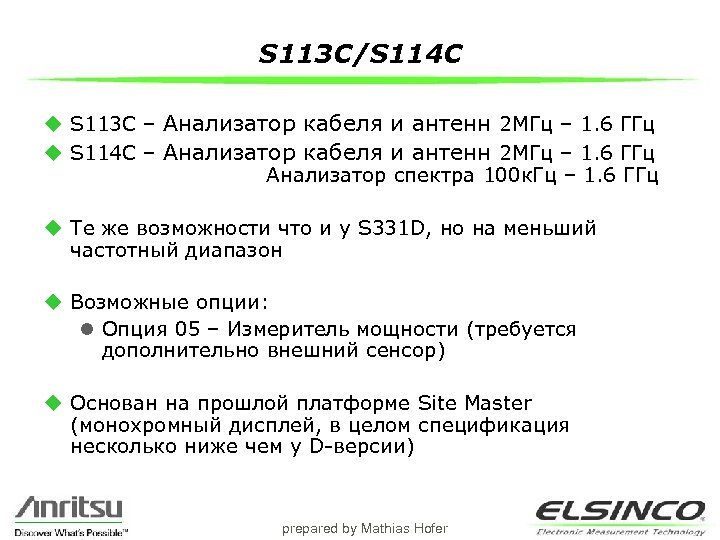

S 113 C/S 114 C u S 113 C – Анализатор кабеля и антенн 2 МГц – 1. 6 ГГц u S 114 C – Анализатор кабеля и антенн 2 МГц – 1. 6 ГГц Анализатор спектра 100 к. Гц – 1. 6 ГГц u Те же возможности что и у S 331 D, но на меньший частотный диапазон u Возможные опции: l Опция 05 – Измеритель мощности (требуется дополнительно внешний сенсор) u Основан на прошлой платформе Site Master (монохромный дисплей, в целом спецификация несколько ниже чем у D-версии) prepared by Mathias Hofer

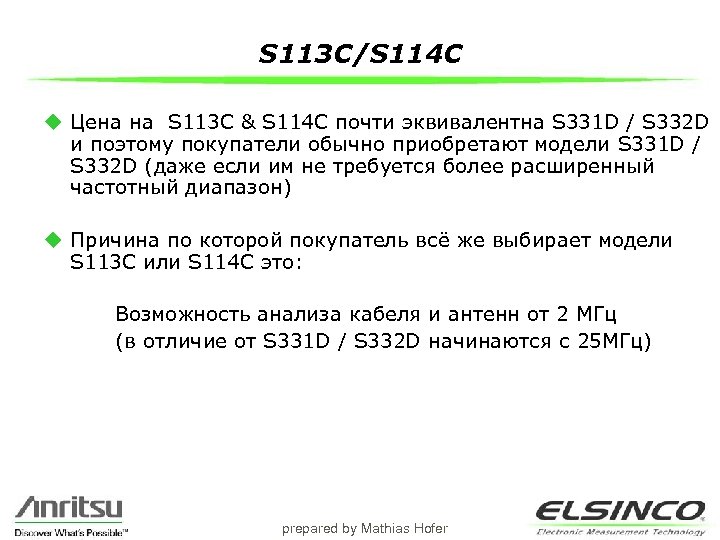

S 113 C/S 114 C u Цена на S 113 C & S 114 C почти эквивалентна S 331 D / S 332 D и поэтому покупатели обычно приобретают модели S 331 D / S 332 D (даже если им не требуется более расширенный частотный диапазон) u Причина по которой покупатель всё же выбирает модели S 113 C или S 114 C это: Возможность анализа кабеля и антенн от 2 МГц (в отличие от S 331 D / S 332 D начинаются с 25 МГц) prepared by Mathias Hofer

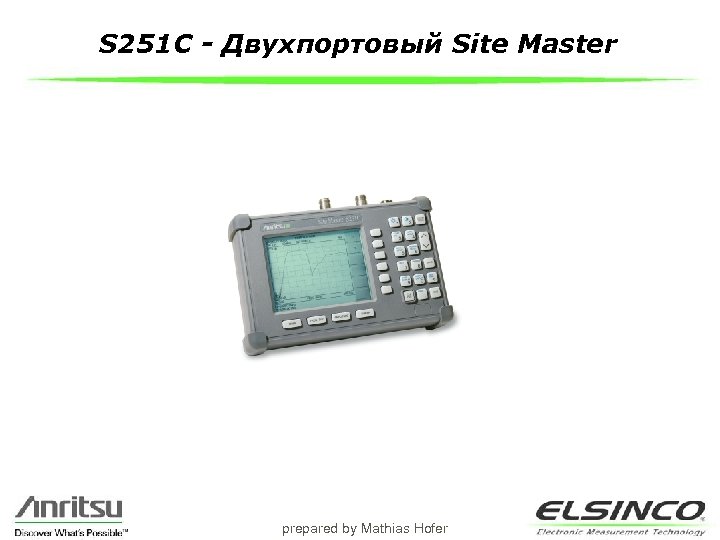

S 251 C - Двухпортовый Site Master prepared by Mathias Hofer

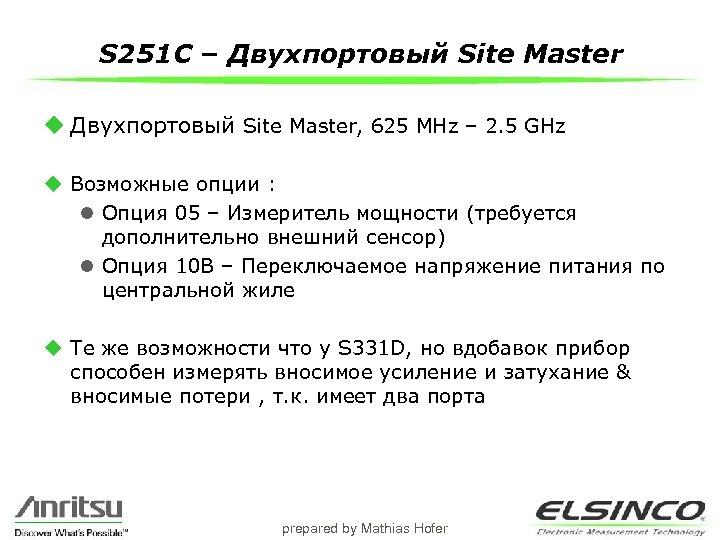

S 251 C – Двухпортовый Site Master u Двухпортовый Site Master, 625 MHz – 2. 5 GHz u Возможные опции : l Опция 05 – Измеритель мощности (требуется дополнительно внешний сенсор) l Опция 10 B – Переключаемое напряжение питания по центральной жиле u Те же возможности что у S 331 D, но вдобавок прибор способен измерять вносимое усиление и затухание & вносимые потери , т. к. имеет два порта prepared by Mathias Hofer

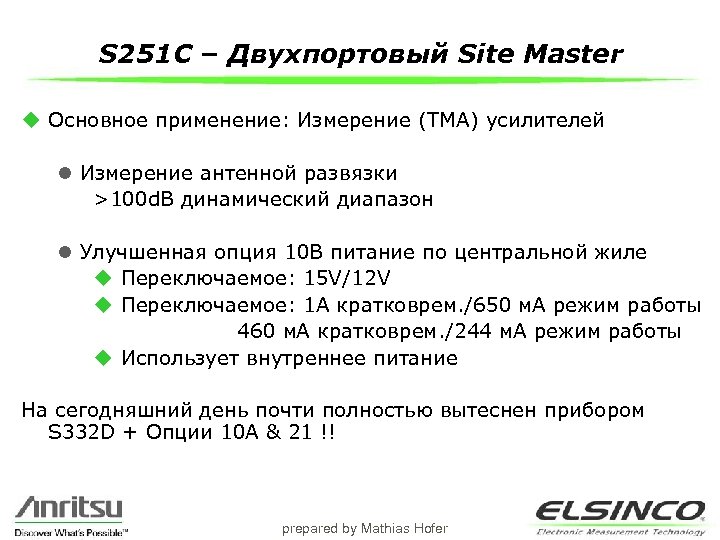

S 251 C – Двухпортовый Site Master u Основное применение: Измерение (TMA) усилителей l Измерение антенной развязки >100 d. B динамический диапазон l Улучшенная опция 10 B питание по центральной жиле u Переключаемое: 15 V/12 V u Переключаемое: 1 A кратковрем. /650 м. А режим работы 460 м. А кратковрем. /244 м. А режим работы u Использует внутреннее питание На сегодняшний день почти полностью вытеснен прибором S 332 D + Опции 10 A & 21 !! prepared by Mathias Hofer

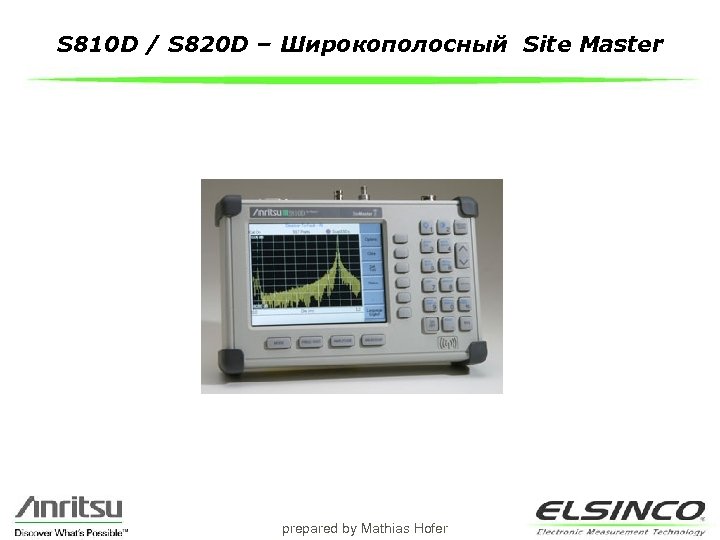

S 810 D / S 820 D – Широкополосный Site Master prepared by Mathias Hofer

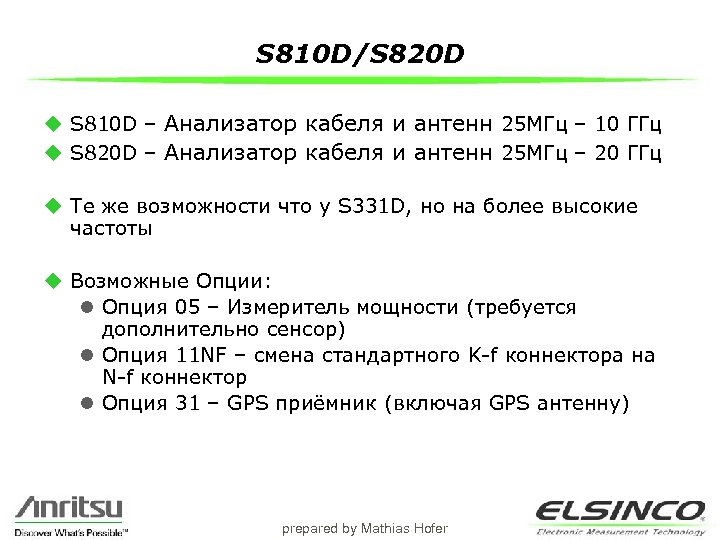

S 810 D/S 820 D u S 810 D – Анализатор кабеля и антенн 25 МГц – 10 ГГц u S 820 D – Анализатор кабеля и антенн 25 МГц – 20 ГГц u Те же возможности что у S 331 D, но на более высокие частоты u Возможные Опции: l Опция 05 – Измеритель мощности (требуется дополнительно сенсор) l Опция 11 NF – смена стандартного K-f коннектора на N-f коннектор l Опция 31 – GPS приёмник (включая GPS антенну) prepared by Mathias Hofer

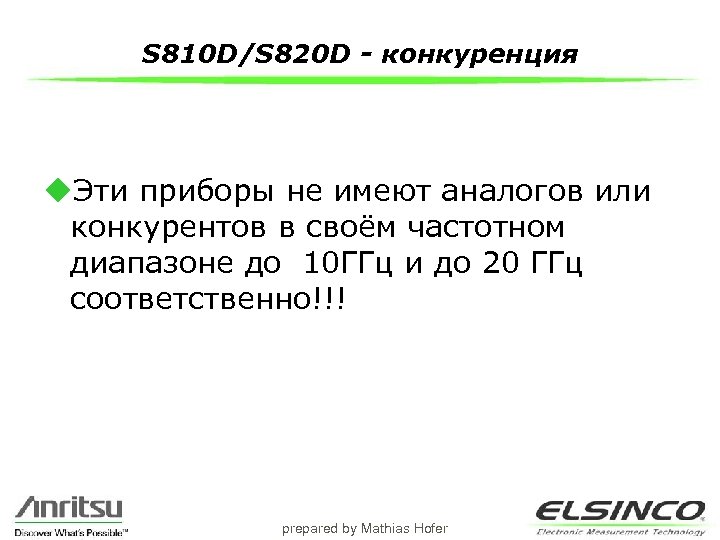

S 810 D/S 820 D - конкуренция u. Эти приборы не имеют аналогов или конкурентов в своём частотном диапазоне до 10 ГГц и до 20 ГГц соответственно!!! prepared by Mathias Hofer

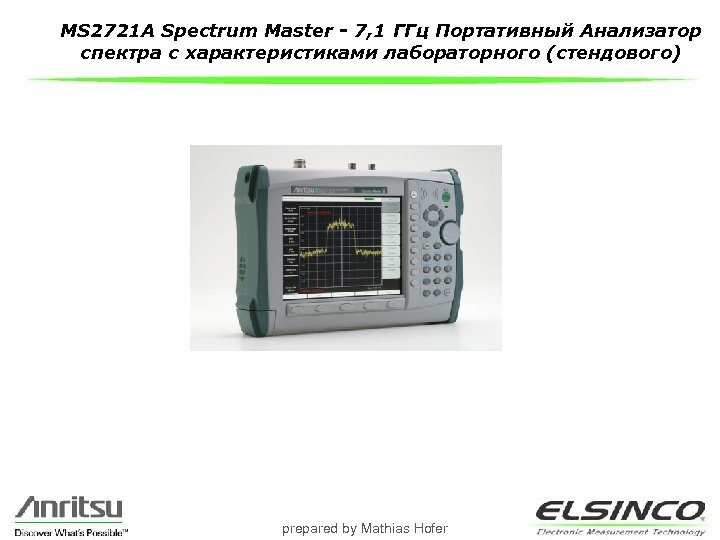

MS 2721 A Spectrum Master - 7, 1 ГГц Портативный Анализатор спектра с характеристиками лабораторного (стендового) prepared by Mathias Hofer

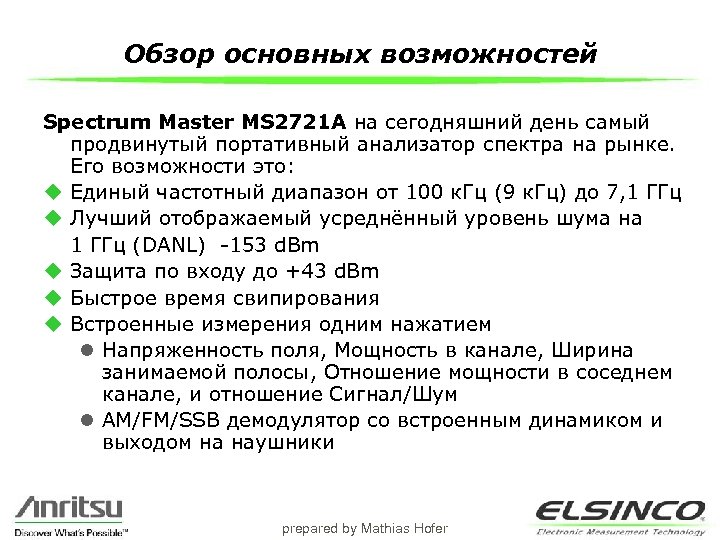

Обзор основных возможностей Spectrum Master MS 2721 A на сегодняшний день самый продвинутый портативный анализатор спектра на рынке. Его возможности это: u Единый частотный диапазон от 100 к. Гц (9 к. Гц) до 7, 1 ГГц u Лучший отображаемый усреднённый уровень шума на 1 ГГц (DANL) -153 d. Bm u Защита по входу до +43 d. Bm u Быстрое время свипирования u Встроенные измерения одним нажатием l Напряженность поля, Мощность в канале, Ширина занимаемой полосы, Отношение мощности в соседнем канале, и отношение Сигнал/Шум l AM/FM/SSB демодулятор со встроенным динамиком и выходом на наушники prepared by Mathias Hofer

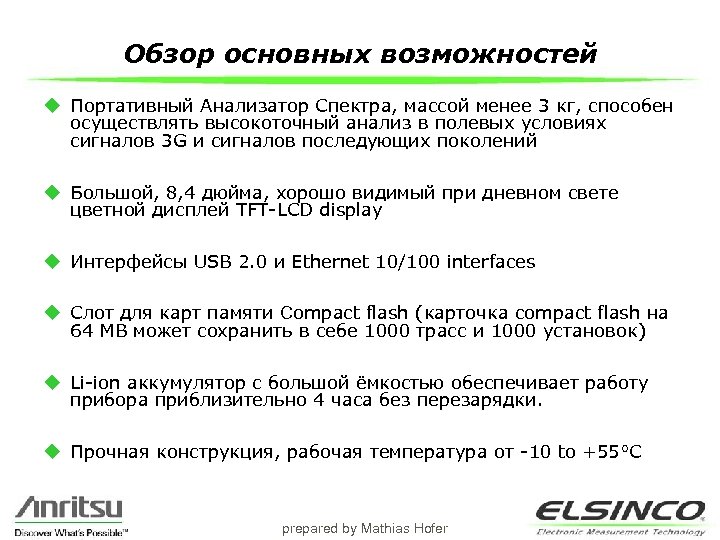

Обзор основных возможностей u Портативный Анализатор Спектра, массой менее 3 кг, способен осуществлять высокоточный анализ в полевых условиях сигналов 3 G и сигналов последующих поколений u Большой, 8, 4 дюйма, хорошо видимый при дневном свете цветной дисплей TFT-LCD display u Интерфейсы USB 2. 0 и Ethernet 10/100 interfaces u Слот для карт памяти Compact flash (карточка compact flash на 64 MB может сохранить в себе 1000 трасс и 1000 установок) u Li-ion аккумулятор с большой ёмкостью обеспечивает работу прибора приблизительно 4 часа без перезарядки. u Прочная конструкция, рабочая температура от -10 to +55°C prepared by Mathias Hofer

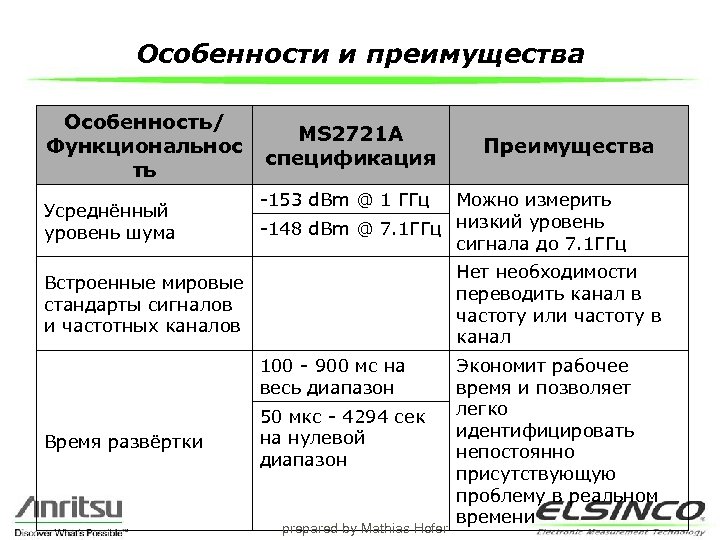

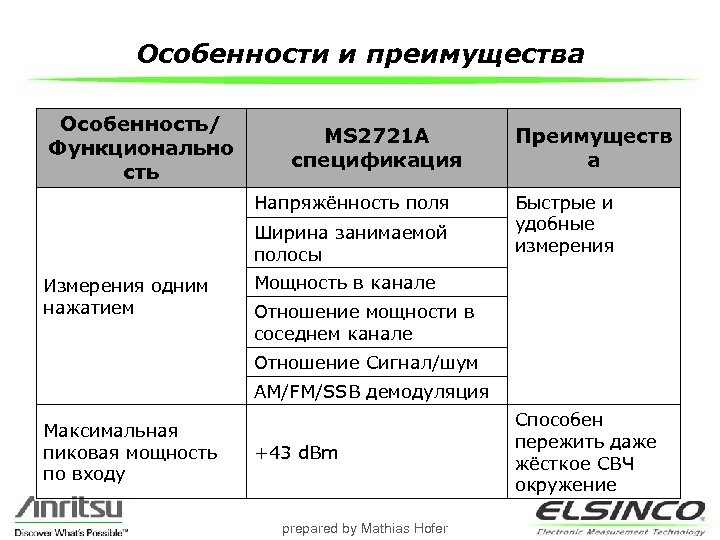

Особенности и преимущества Особенность/ Функциональнос ть Усреднённый уровень шума MS 2721 A спецификация Преимущества -153 d. Bm @ 1 ГГц Можно измерить -148 d. Bm @ 7. 1 ГГц низкий уровень сигнала до 7. 1 ГГц Время развёртки Нет необходимости переводить канал в частоту или частоту в канал 100 - 900 мс на весь диапазон Встроенные мировые стандарты сигналов и частотных каналов Экономит рабочее время и позволяет легко идентифицировать непостоянно присутствующую проблему в реальном времени 50 мкс - 4294 сек на нулевой диапазон prepared by Mathias Hofer
Особенности и преимущества Особенность/ Функционально сть MS 2721 A спецификация Напряжённость поля Ширина занимаемой полосы Измерения одним нажатием Преимуществ а Быстрые и удобные измерения Мощность в канале Отношение мощности в соседнем канале Отношение Сигнал/шум AM/FM/SSB демодуляция Максимальная пиковая мощность по входу +43 d. Bm prepared by Mathias Hofer Способен пережить даже жёсткое СВЧ окружение

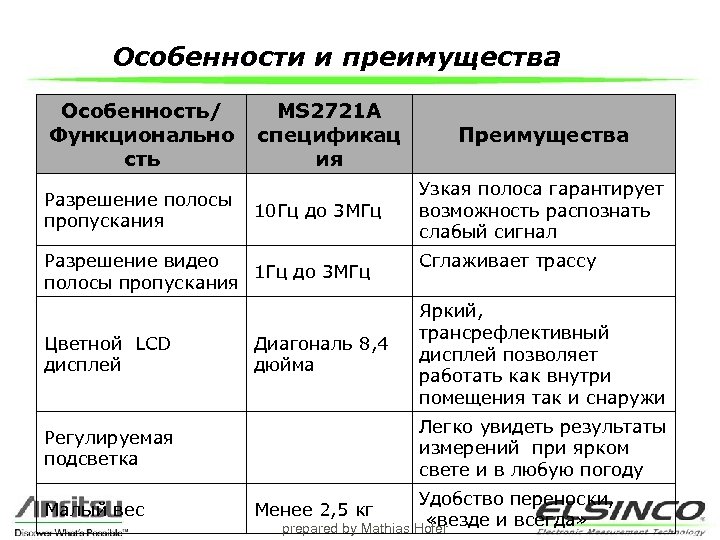

Особенности и преимущества Особенность/ Функционально сть MS 2721 A спецификац ия Разрешение полосы 10 Гц до 3 МГц пропускания Разрешение видео 1 Гц до 3 МГц полосы пропускания Преимущества Узкая полоса гарантирует возможность распознать слабый сигнал Сглаживает трассу Диагональ 8, 4 дюйма Яркий, трансрефлективный дисплей позволяет работать как внутри помещения так и снаружи Регулируемая подсветка Легко увидеть результаты измерений при ярком свете и в любую погоду Малый вес Менее 2, 5 кг Цветной LCD дисплей Удобство переноски, «везде и всегда» prepared by Mathias Hofer

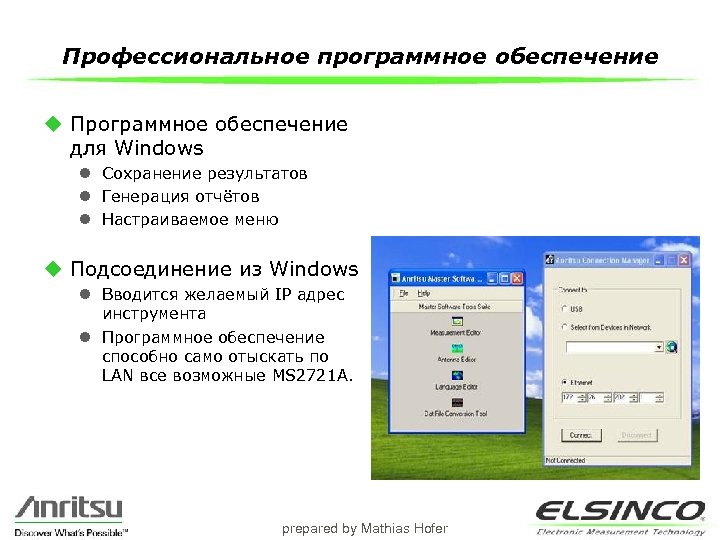

Профессиональное программное обеспечение u Программное обеспечение для Windows l Сохранение результатов l Генерация отчётов l Настраиваемое меню u Подсоединение из Windows l Вводится желаемый IP адрес инструмента l Программное обеспечение способно само отыскать по LAN все возможные MS 2721 A. prepared by Mathias Hofer

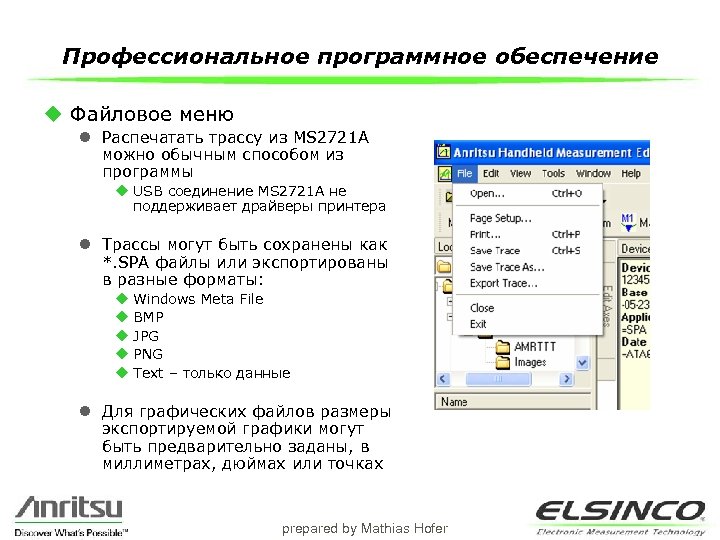

Профессиональное программное обеспечение u Файловое меню l Распечатать трассу из MS 2721 A можно обычным способом из программы u USB соединение MS 2721 A не поддерживает драйверы принтера l Трассы могут быть сохранены как *. SPA файлы или экспортированы в разные форматы: u Windows Meta File u BMP u JPG u PNG u Text – только данные l Для графических файлов размеры экспортируемой графики могут быть предварительно заданы, в миллиметрах, дюймах или точках prepared by Mathias Hofer

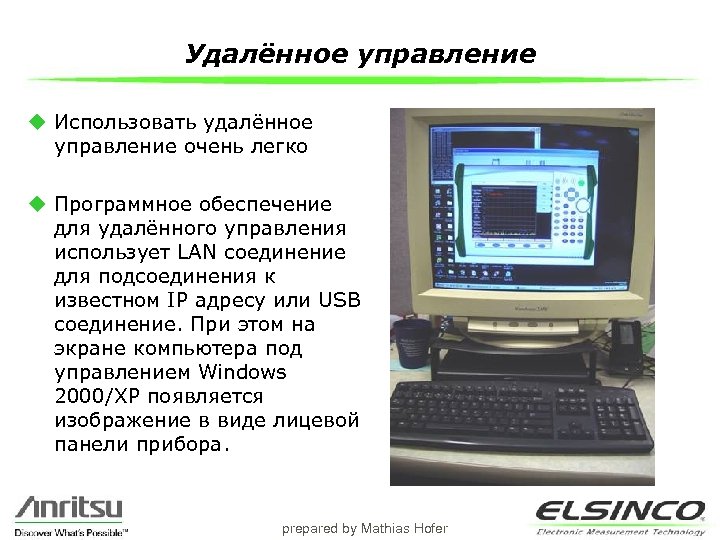

Удалённое управление u Использовать удалённое управление очень легко u Программное обеспечение для удалённого управления использует LAN соединение для подсоединения к известном IP адресу или USB соединение. При этом на экране компьютера под управлением Windows 2000/XP появляется изображение в виде лицевой панели прибора. prepared by Mathias Hofer

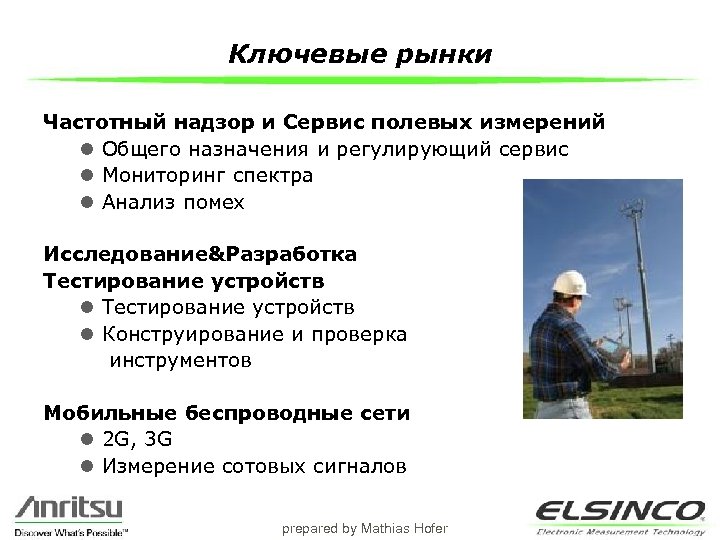

Ключевые рынки Частотный надзор и Сервис полевых измерений l Общего назначения и регулирующий сервис l Мониторинг спектра l Анализ помех Исследование&Разработка Тестирование устройств l Конструирование и проверка инструментов Мобильные беспроводные сети l 2 G, 3 G l Измерение сотовых сигналов prepared by Mathias Hofer
Ключевые рынки Беспроводные Данные/Интернет l WLAN, Фиксированные системы беспроводной связи l Wi. Fi измерения Военное Аэрокосмическое применение l Общего назначения / Радио l Надзор за сигналами / Мониторинг спектра l Анализ помех Беспроводное радиовещание l TV Радиовещание, l спутниковые системы, пейджинг prepared by Mathias Hofer

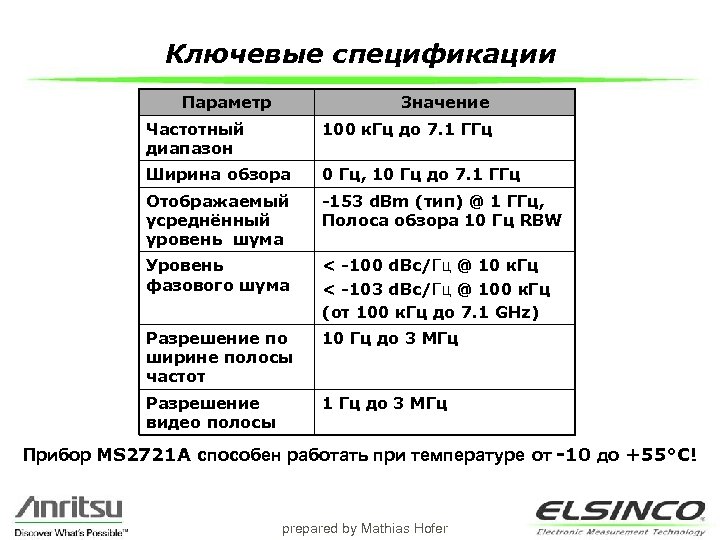

Ключевые спецификации Параметр Значение Частотный диапазон 100 к. Гц до 7. 1 ГГц Ширина обзора 0 Гц, 10 Гц до 7. 1 ГГц Отображаемый усреднённый уровень шума -153 d. Bm (тип) @ 1 ГГц, Полоса обзора 10 Гц RBW Уровень фазового шума < -100 d. Bc/Гц @ 10 к. Гц < -103 d. Bc/Гц @ 100 к. Гц (от 100 к. Гц до 7. 1 GHz) Разрешение по ширине полосы частот 10 Гц до 3 МГц Разрешение видео полосы 1 Гц до 3 МГц Прибор MS 2721 A способен работать при температуре от -10 до +55°C! prepared by Mathias Hofer

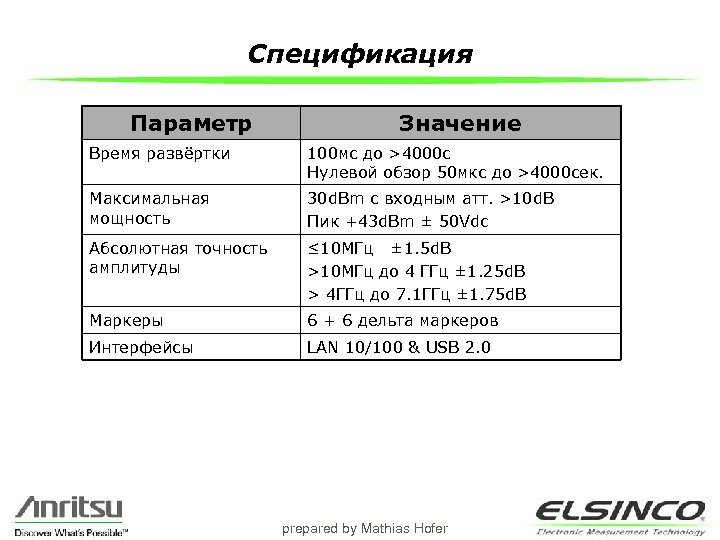

Спецификация Параметр Значение Время развёртки 100 мс до >4000 с Нулевой обзор 50 мкс до >4000 сек. Максимальная мощность 30 d. Bm с входным атт. >10 d. B Пик +43 d. Bm ± 50 Vdc Абсолютная точность амплитуды ≤ 10 МГц ± 1. 5 d. B >10 МГц до 4 ГГц ± 1. 25 d. B > 4 ГГц до 7. 1 ГГц ± 1. 75 d. B Маркеры 6 + 6 дельта маркеров Интерфейсы LAN 10/100 & USB 2. 0 prepared by Mathias Hofer

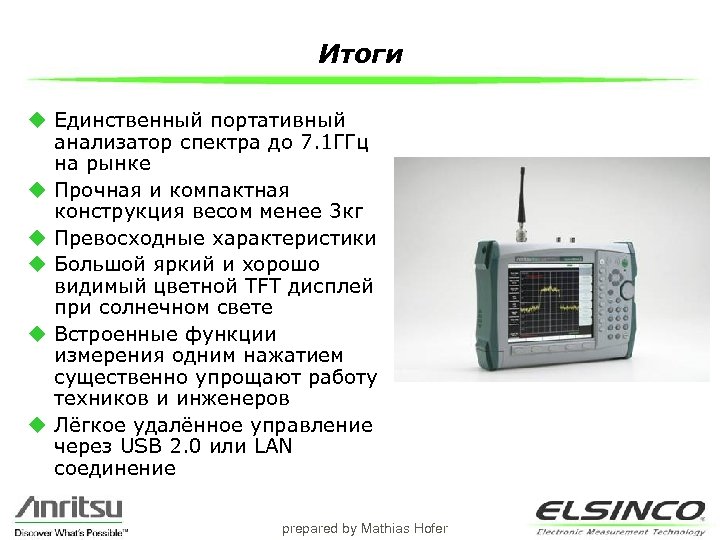

Итоги u Единственный портативный анализатор спектра до 7. 1 ГГц на рынке u Прочная и компактная конструкция весом менее 3 кг u Превосходные характеристики u Большой яркий и хорошо видимый цветной TFT дисплей при солнечном свете u Встроенные функции измерения одним нажатием существенно упрощают работу техников и инженеров u Лёгкое удалённое управление через USB 2. 0 или LAN соединение prepared by Mathias Hofer
VNA Master MS 2024 A/MS 2026 A prepared by Mathias Hofer

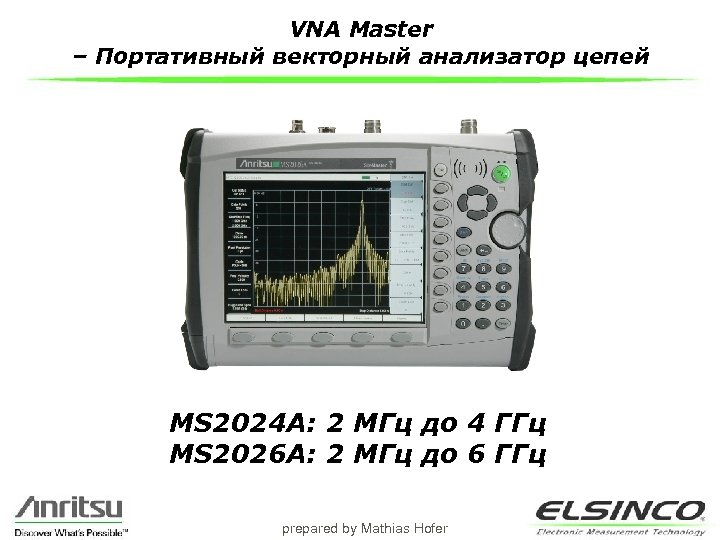

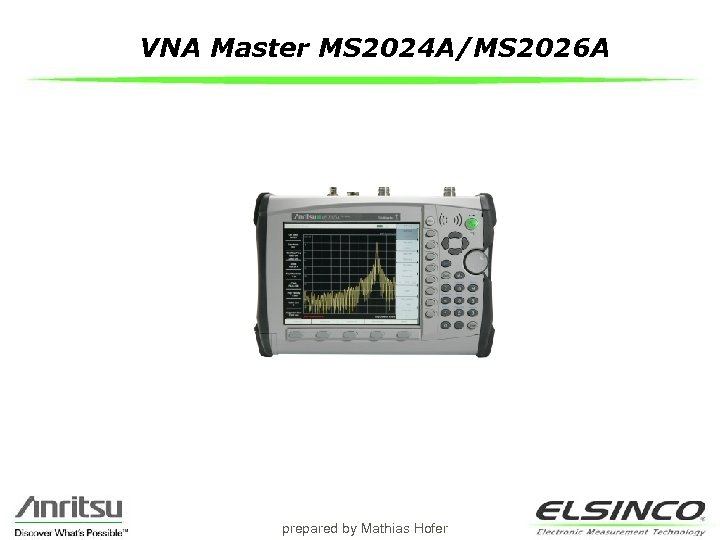

VNA Master – Портативный векторный анализатор цепей MS 2024 A: 2 МГц до 4 ГГц MS 2026 A: 2 МГц до 6 ГГц prepared by Mathias Hofer
Не имеющие себе равных характеристики u MS 2024 A и MS 2026 A VNA Master это приборы базирующиеся на платформе нового поколения l Это самые современные ультра портативные 2 -портовые векторные анализаторы цепей на рынке, особенно учитывая их не имеющие себе равных характеристики, размер и всё это по приемлемой цене l Портативная, энергонезависимая конструкция, позволяет осуществлять кабельный и антенные измерения в любое время и в любом месте l Измерение S 11 и S 21 от 2 МГц до 6 ГГц с векторной коррекцией ошибок prepared by Mathias Hofer

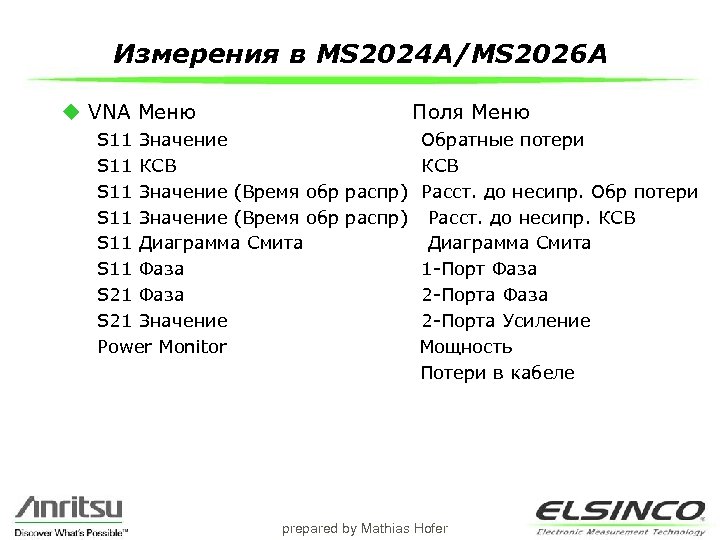

Измерения в MS 2024 A/MS 2026 A u VNA Меню Поля Меню S 11 Значение Обратные потери S 11 КСВ S 11 Значение (Время обр распр) Расст. до несипр. Обр потери S 11 Значение (Время обр распр) Расст. до несипр. КСВ S 11 Диаграмма Смита S 11 Фаза 1 -Порт Фаза S 21 Фаза 2 -Порта Фаза S 21 Значение 2 -Порта Усиление Power Monitor Мощность Потери в кабеле prepared by Mathias Hofer

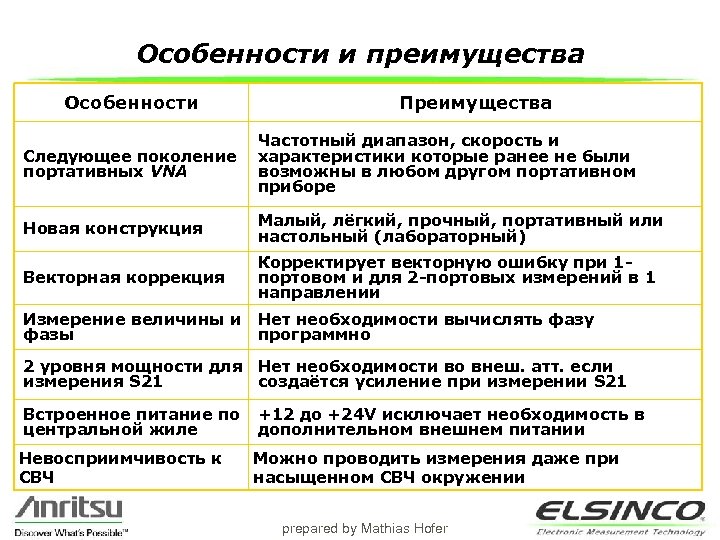

Особенности и преимущества Особенности Преимущества Следующее поколение портативных VNA Частотный диапазон, скорость и характеристики которые ранее не были возможны в любом другом портативном приборе Новая конструкция Малый, лёгкий, прочный, портативный или настольный (лабораторный) Векторная коррекция Корректирует векторную ошибку при 1 портовом и для 2 -портовых измерений в 1 направлении Измерение величины и фазы Нет необходимости вычислять фазу программно 2 уровня мощности для Нет необходимости во внеш. атт. если измерения S 21 создаётся усиление при измерении S 21 Встроенное питание по центральной жиле +12 до +24 V исключает необходимость в дополнительном внешнем питании Невосприимчивость к СВЧ Можно проводить измерения даже при насыщенном СВЧ окружении prepared by Mathias Hofer
Особенности и преимущества Особенности Преимущества Применение специфического меню пользователя Измерения отображаются как значение S 11 & S 21 (VNA меню) или обратные потери и 2 -портовое усиление (Поле меню) 3 часа работы без перезарядки Очень удобно в поле, можно легко поменять аккумулятор GPS Приёмник Сохраняется информация о месте измерений: широта, долгота и высота над уровнем моря. Встроенные стандарты кабеля и сигналов Информация о затухании в кабеле, скорости распространения и частоты из встроенной таблицы Множество маркеров и маркерная таблица Видно сразу 6 маркеров prepared by Mathias Hofer

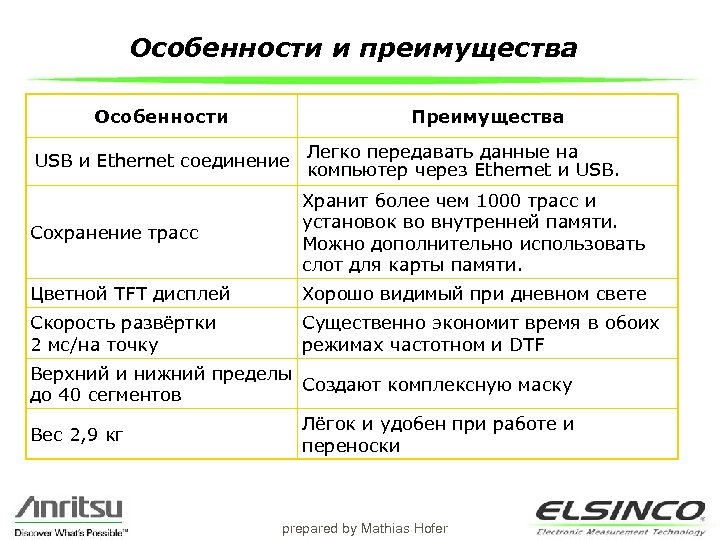

Особенности и преимущества Особенности Преимущества USB и Ethernet соединение Легко передавать данные на компьютер через Ethernet и USB. Сохранение трасс Хранит более чем 1000 трасс и установок во внутренней памяти. Можно дополнительно использовать слот для карты памяти. Цветной TFT дисплей Хорошо видимый при дневном свете Скорость развёртки 2 мс/на точку Существенно экономит время в обоих режимах частотном и DTF Верхний и нижний пределы Создают комплексную маску до 40 сегментов Вес 2, 9 кг Лёгок и удобен при работе и переноски prepared by Mathias Hofer

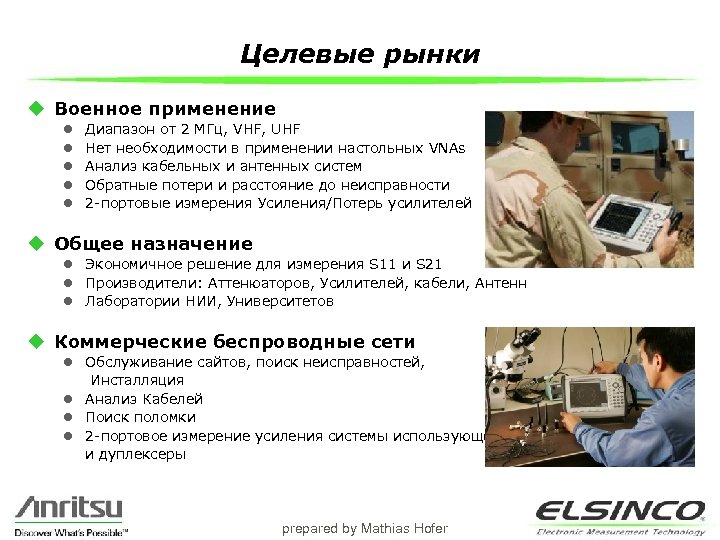

Целевые рынки u Военное применение l l l Диапазон от 2 МГц, VHF, UHF Нет необходимости в применении настольных VNAs Анализ кабельных и антенных систем Обратные потери и расстояние до неисправности 2 -портовые измерения Усиления/Потерь усилителей u Общее назначение l Экономичное решение для измерения S 11 и S 21 l Производители: Аттенюаторов, Усилителей, кабели, Антенн l Лаборатории НИИ, Университетов u Коммерческие беспроводные сети l Обслуживание сайтов, поиск неисправностей, Инсталляция l Анализ Кабелей l Поиск поломки l 2 -портовое измерение усиления системы использующей TMAs, диплексеры, и дуплексеры prepared by Mathias Hofer

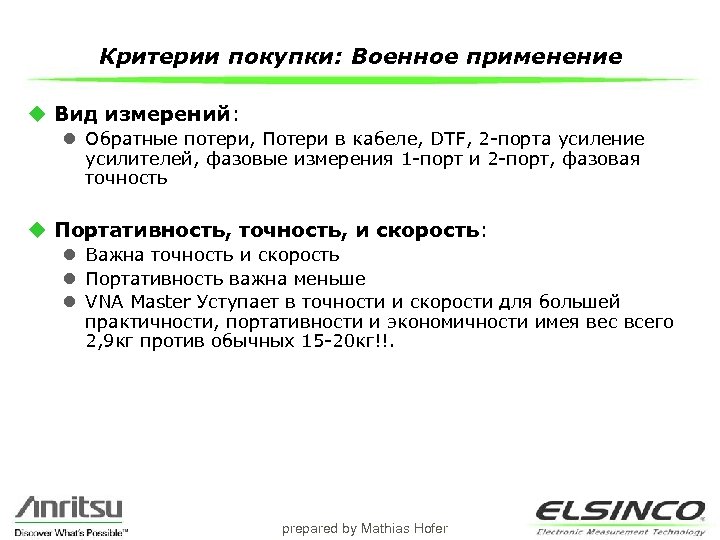

Критерии покупки: Военное применение u Вид измерений: l Обратные потери, Потери в кабеле, DTF, 2 -порта усиление усилителей, фазовые измерения 1 -порт и 2 -порт, фазовая точность u Портативность, точность, и скорость: l Важна точность и скорость l Портативность важна меньше l VNA Master Уступает в точности и скорости для большей практичности, портативности и экономичности имея вес всего 2, 9 кг против обычных 15 -20 кг!!. prepared by Mathias Hofer
Критерии покупки : Основное применение u Скорость: l Скорость времени развертки важнейший параметр для высокой производительности особенно при поточном производстве. MS 2024 A/MS 2026 A может измерять 2 мс/на точку а настольный VNA имеет 0, 2 мс/на точку l Тем не менее, можно серьёзно сэкономить даже при незначительном увеличении времени развёртки, т. к. цена на MS 2024 A/MS 2026 A несравненно ниже u Точность: l 1 -порт точность конкурирует с точность настольного VNAs l До сих пор существует предвзятое отношение к портативным анализаторам VNAs Считается, что чем больше коробка тем выше точность. l Важно понимать, что портативные приборы могут создавать серьёзную конкуренцию настольным. u Экономичность, многообразие измерений: l Лаборатории институтов нуждаются в широких возможностях измерений l MS 2024 A/MS 2026 A предлагает измерение величины и фазы по доступной цене. u Динамический диапазон l 80 d. B до 3 ГГц l 70 d. B от 3 ГГц до 5. 5 ГГц l 65 d. B от 5. 5 ГГц до 6 ГГц prepared by Mathias Hofer
Критерии покупки : Коммерческие беспроводные сети u Практичность: l l Лёгкий вес 2, 9 кг Долгое время работы аккумулятора Один инструмент решающий множество задач Обратные потери, Потери в кабеле, 2 -порта Усиление, Возможность установки выходной мощности, Встроенное питание по центральной жиле, нет необходимости в дополнительном питании или аттенюаторах u Лёгок в использовании: l Уровень инженеров и техников не всегда высок l Серьёзная потребность в лёгкости использования l Очень дружественный пользовательский интерфейс. Минимальное количество нажатий на кнопки для ключевых измерений. u Быстрые и точные измерения: l Быстрая развертка важна при измерении антенн и кабеля. l Время развертки VNA Master (2 мс/на точку) как для обратных потерь так и для измерения расстояния до неисправности. l Применение прецизионных калибровочных компонентов Anritsu, лучше 42 d. B prepared by Mathias Hofer

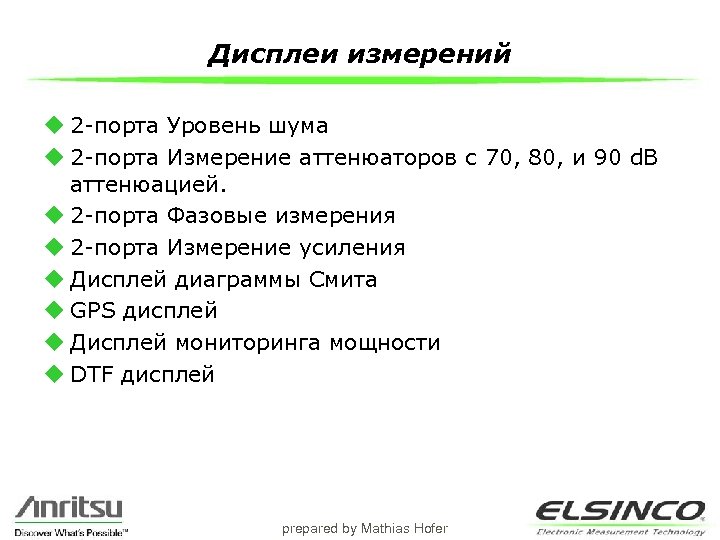

Дисплеи измерений u 2 -порта Уровень шума u 2 -порта Измерение аттенюаторов с 70, 80, и 90 d. B аттенюацией. u 2 -порта Фазовые измерения u 2 -порта Измерение усиления u Дисплей диаграммы Смита u GPS дисплей u Дисплей мониторинга мощности u DTF дисплей prepared by Mathias Hofer
Дисплей диаграммы Смита prepared by Mathias Hofer
2 -порта АЧХ усилителей prepared by Mathias Hofer

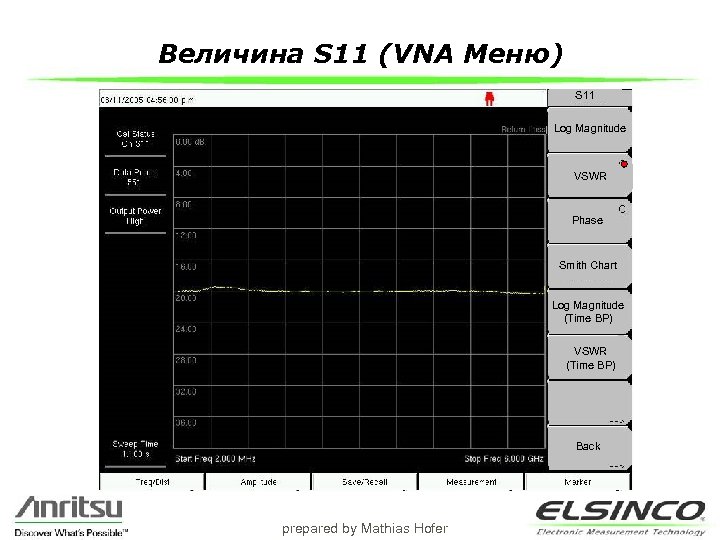

Величина S 11 (VNA Меню) S 11 Log Magnitude VSWR Phase Smith Chart Log Magnitude (Time BP) VSWR (Time BP) Back prepared by Mathias Hofer

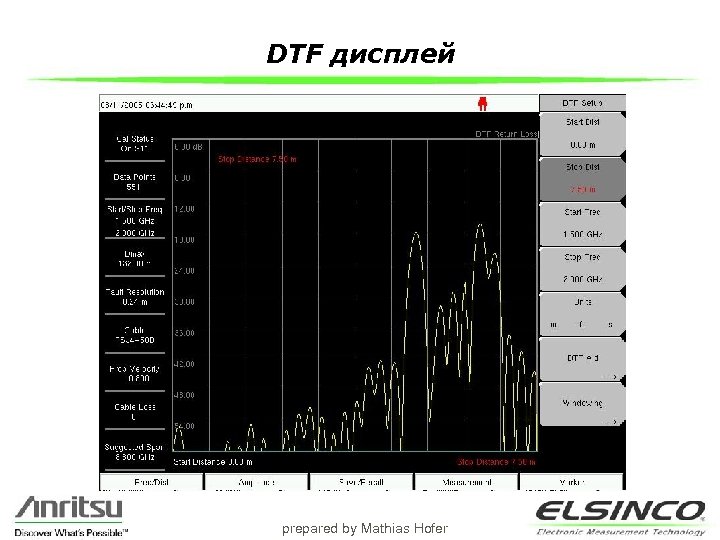

DTF дисплей prepared by Mathias Hofer

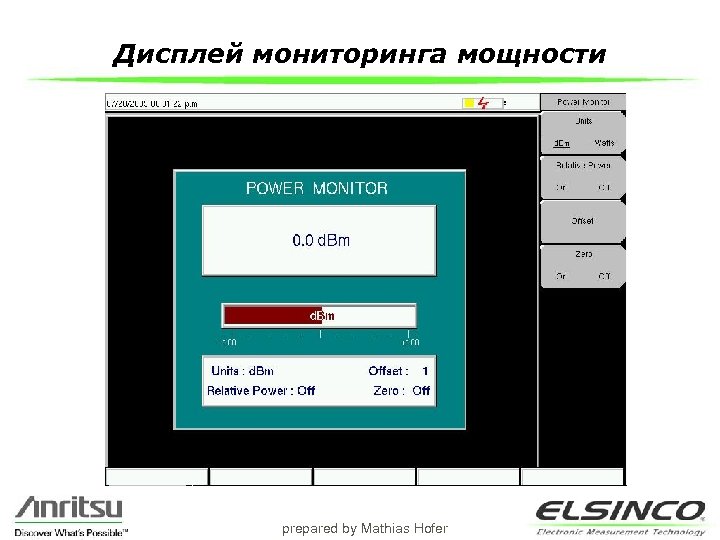

Дисплей мониторинга мощности prepared by Mathias Hofer
Профессиональное программное обеспечение u Представляет КСВ, потери в кабеле, DTF, Фаза, или график диаграммы Смита измерений S 11. u Редактируемый список стандартных сигналов u Редактируемый список стандартных кабелей u Редактируемый язык интерфейса u Сохранение и сравнение трасс u Создание профессиональных отчётов prepared by Mathias Hofer

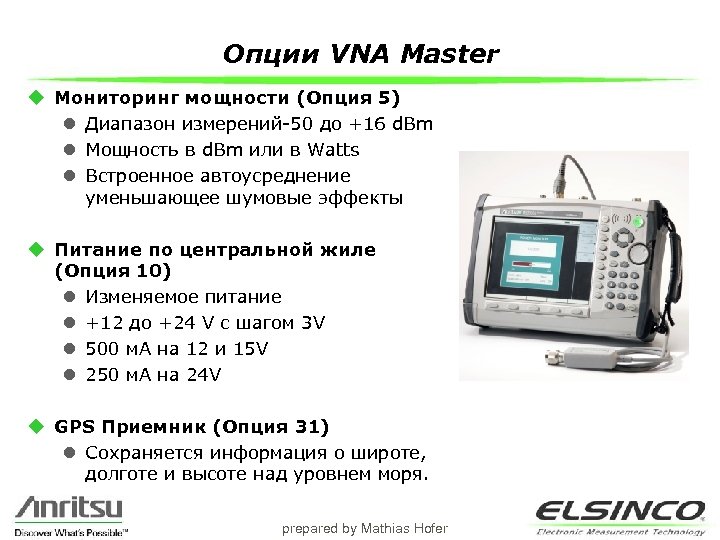

Опции VNA Master u Мониторинг мощности (Опция 5) l Диапазон измерений-50 до +16 d. Bm l Мощность в d. Bm или в Watts l Встроенное автоусреднение уменьшающее шумовые эффекты u Питание по центральной жиле (Опция 10) l Изменяемое питание l +12 до +24 V с шагом 3 V l 500 м. А на 12 и 15 V l 250 м. А на 24 V u GPS Приемник (Опция 31) l Сохраняется информация о широте, долготе и высоте над уровнем моря. prepared by Mathias Hofer

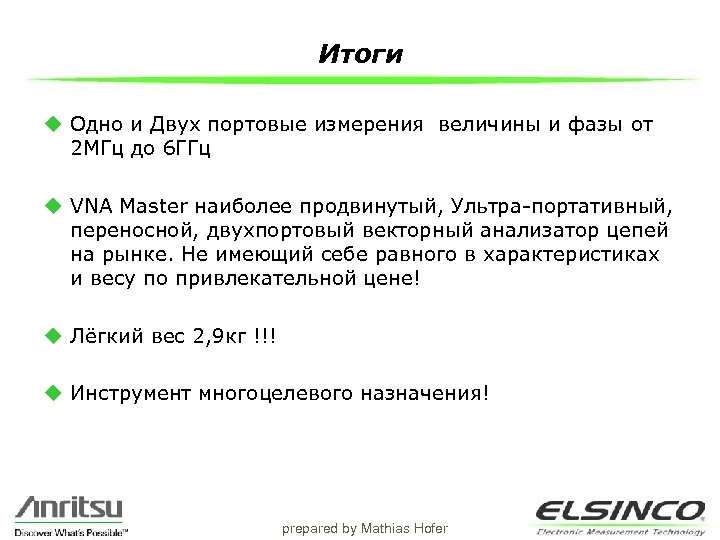

Итоги u Одно и Двух портовые измерения величины и фазы от 2 МГц до 6 ГГц u VNA Master наиболее продвинутый, Ультра-портативный, переносной, двухпортовый векторный анализатор цепей на рынке. Не имеющий себе равного в характеристиках и весу по привлекательной цене! u Лёгкий вес 2, 9 кг !!! u Инструмент многоцелевого назначения! prepared by Mathias Hofer
Конец Спасибо за внимание! E-mail: dp@elsinco. ru www. elsinco. ru prepared by Mathias Hofer
