Тема: Общие вопросы проектирования
Виды изделий По ГОСТ 2. 101 все предметы, подлежащие изготовлению на производстве, называются изделием üДеталь (неспецифицированное изделие) üСборочная единица (специфицированное изделие) üКомплекс üКомплект Разработка конструкторской документации (КД) определяется стандартами ЕСКД – комплекс стандартов, устанавливающих требования и правила к разработке, оформлению и обращению КД.
Группы стандартов ЕСКД ГОСТ 2. 001 -2. 099 Общие положения ГОСТ 2. 101 -2. 199 Основные положения ГОСТ 2. 201 -2. 299 Классификация и обозначение изделий ГОСТ 2. 301 -2. 399 Общие правила выполнения чертежей ГОСТ 2. 401 -2. 499 Правила выполнения чертежей машиностроения и приборостроения ГОСТ 2. 501 -2. 599 Правила обращения КД ГОСТ 2. 601 -2. 699 Правила выполнения эксплуатационной и ремонтной документации ГОСТ 2. 701 -2. 799 Правила выполнения схем и УГО ГОСТ 2. 801 -2. 899 Правила выполнения строительных чертежей ГОСТ 2. 901 -2. 999 Прочие стандарты
Стадии разработки изделий По ГОСТ 2. 103 (ред. 1996 г. ) предусматриваются следующие стадии: üТехническое предложение üЭскизный проект üТехнический проект üРабочая конструкторская документация
Техническое предложение – совокупность документов, которые содержат техническое и технико-экономическое обоснование целесообразности разработки на основе анализа технического задания и различных вариантов возможных решений. Литера П. ГОСТ 2. 118

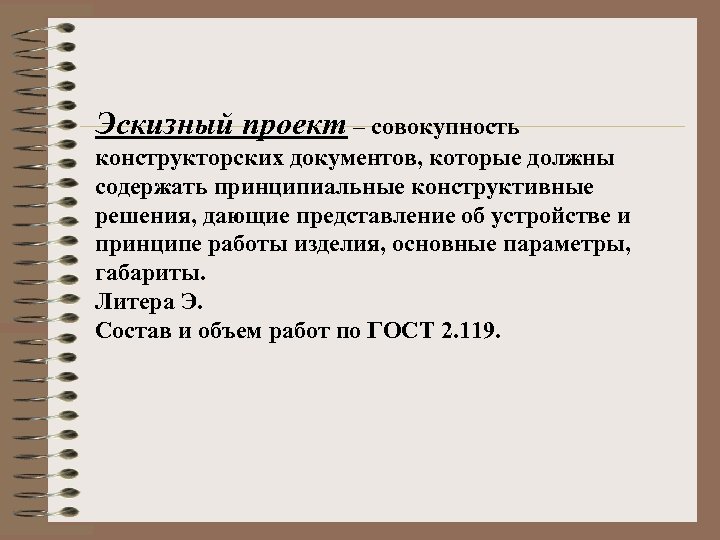

Эскизный проект – совокупность конструкторских документов, которые должны содержать принципиальные конструктивные решения, дающие представление об устройстве и принципе работы изделия, основные параметры, габариты. Литера Э. Состав и объем работ по ГОСТ 2. 119.
Технический проект – совокупность конструкторских документов, которые должны содержать окончательное техническое решение, дающее полное представление об устройстве разрабатываемого изделия и все необходимые данные для разработки рабочей конструкторской документации. Литера Т. ГОСТ 2. 120.
Рабочая конструкторская документация – все документы, необходимые для изготовления, испытаний, контроля, эксплуатации, транспортировки, хранения и ремонта. Литеры 01 - опытная партия, 02 – установочная партия.
К рабочей конструкторской документации относятся - чертеж детали (шифра не имеет) - сборочный чертеж (СБ) - габаритный чертеж (ГЧ) - монтажный чертеж (МЧ) - схемы (шифры в зависимости от вида и типа схемы) - спецификации (шифра нет) - ведомость спецификаций (ВС) - ведомость покупных изделий (ВП) - технические условия (ТУ) - эксплуатационные документы (инструкция по эксплуатации, техническое описание, паспорт) - ремонтные документы
Схемы Схема – это конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними. По ГОСТ 2. 701 в зависимости от видов элементов и связей схемы подразделяются на пять видов и семь типов:

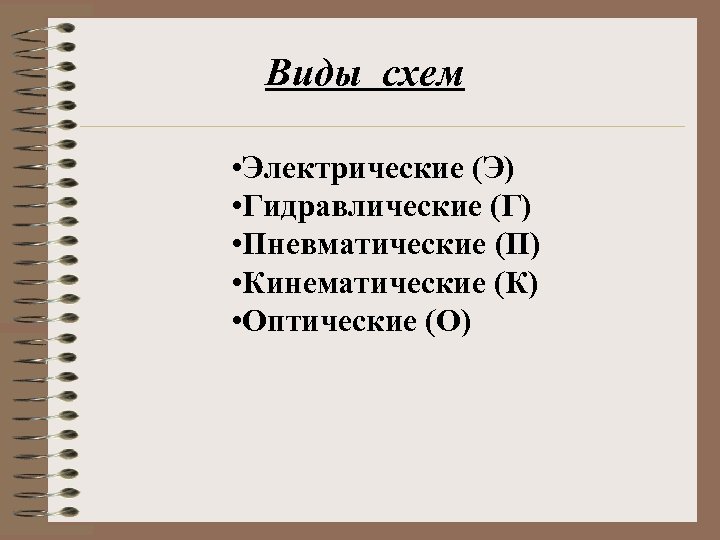

Виды схем • Электрические (Э) • Гидравлические (Г) • Пневматические (П) • Кинематические (К) • Оптические (О)

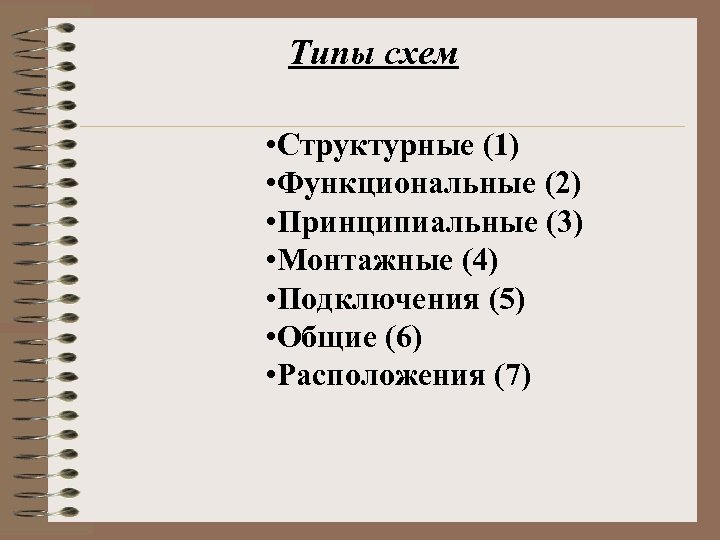

Типы схем • Структурные (1) • Функциональные (2) • Принципиальные (3) • Монтажные (4) • Подключения (5) • Общие (6) • Расположения (7)

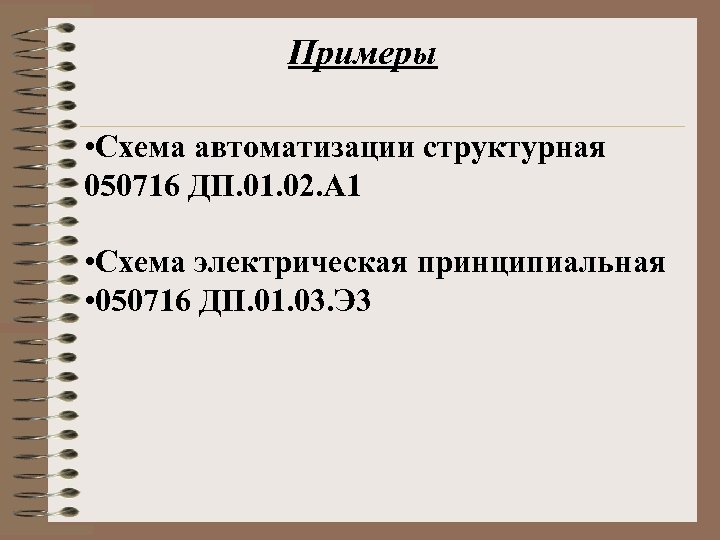

Примеры • Схема автоматизации структурная 050716 ДП. 01. 02. А 1 • Схема электрическая принципиальная • 050716 ДП. 01. 03. Э 3
Спасибо за внимание!!!
