Тема: Обеспечение
Тема: Обеспечение эксплуатации РЭС Вопросы: 1. Обеспечение ГАС эксплуатационной документаций и правила ее ведения 2. Обеспечение ЗИП и расходных материалов Учебная цель: 1. Дать представление о классификации различных видах документации 2. Изучить основные виды документации ведущиеся в РТ БЧ Воспитательная цель: Выработать у курсантов волевые, моральные качества, инициативу и самостоятельность при отработке изучаемого материала необходимого в будущей профессиональной деятельности. Место проведения: аудитория № 404 Литература 1. Р-РЭС – 85. Введено в действие приказом Главнокомандующего Военно-Морским Флотом От 24 февраля 1984 года № 037. ВОЕННОЕ ИЗДАНИЕ. Москва. 1985 2. Приказы МО РФ, ГК видов и родов войск» директивные указания командования по ТЭ РЭС /нормы годовой работы РЭС, нормы снабжения имуществом, приборами и деталями, сроки поверок приборов, организационно-методические указания по специальной деятельности, табель срочных донесений к т. д. /.
Организационное обеспечение эксплуатации РЭС Техническое обеспечение эксплуатации РЭС Метрологическое обеспечение эксплуатации Информационное обеспечение процесса эксплуатации Материальное обеспечение эксплуатации РЭС Виды обеспечения эксплуатации РЭС Специальное обеспечение процесса эксплуатации

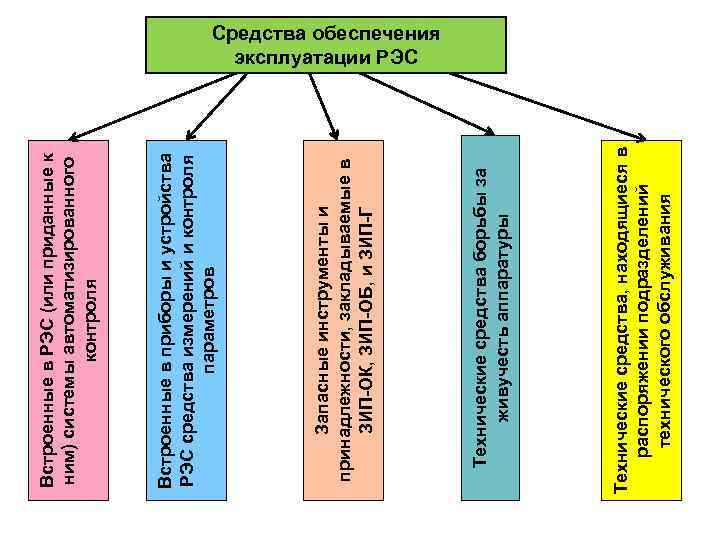

Встроенные в РЭС (или приданные к ним) системы автоматизированного контроля Встроенные в приборы и устройства РЭС средства измерений и контроля параметров Запасные инструменты и принадлежности, закладываемые в ЗИП-ОК, ЗИП-ОБ, и ЗИП-Г эксплуатации РЭС Средства обеспечения Технические средства борьбы за живучесть аппаратуры Технические средства, находящиеся в распоряжении подразделений технического обслуживания

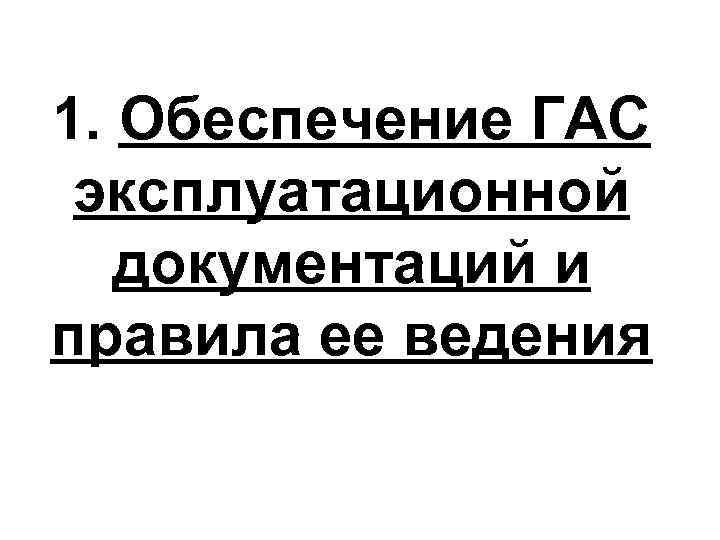

1. Обеспечение ГАС эксплуатационной документаций и правила ее ведения
Техническая эксплуатация гидроакустических средств сопровождается мероприятиями, обеспечивающими максимальную сохранность всех формулярных технических характеристик Техническая эксплуатация гидроакустических средств сопровождается мероприятиями, обеспечивающими максимальную сохранность всех формулярных технических характеристик. Перечень мероприятий по технической эксплуатации ГАС Ввод в эксплуатацию Техническое Ремонт Хранение обслуживание (на складе, на носителе) Транспортирова- Испытания Контроль Внеплановый Плановый ние, установка на технического носителе состояния Обеспечение Заводские Оперативный Средний сохранности Технические на стенде осмотры О-1, О-2 Монтажные работы Заводские Регламентные, Аварийный Капитальный Контроль на восстановительные технического носителе работы (Р-Р, В-Р) состояния Контроль Текущий работоспос Государственные Контроль уровня Консервация обности помех работе ГАС

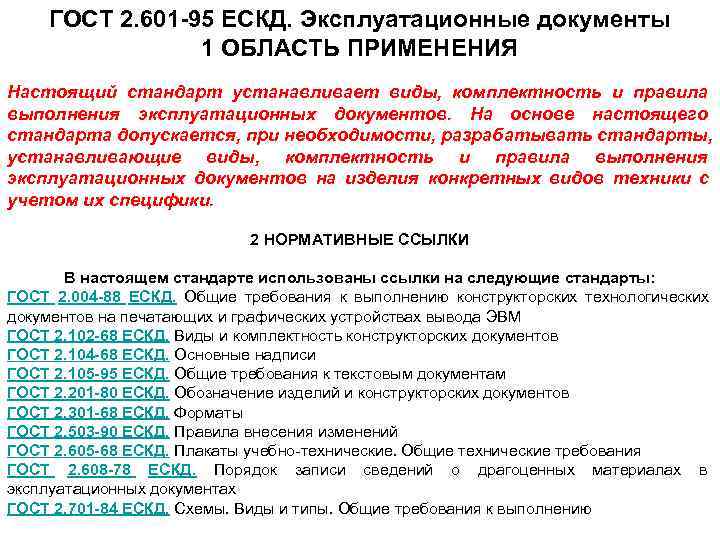

ГОСТ 2. 601 -95 ЕСКД. Эксплуатационные документы 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящий стандарт устанавливает виды, комплектность и правила выполнения эксплуатационных документов. На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие виды, комплектность и правила выполнения эксплуатационных документов на изделия конкретных видов техники с учетом их специфики. 2 НОРМАТИВНЫЕ ССЫЛКИ В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 2. 004 -88 ЕСКД. Общие требования к выполнению конструкторских технологических документов на печатающих и графических устройствах вывода ЭВМ ГОСТ 2. 102 -68 ЕСКД. Виды и комплектность конструкторских документов ГОСТ 2. 104 -68 ЕСКД. Основные надписи ГОСТ 2. 105 -95 ЕСКД. Общие требования к текстовым документам ГОСТ 2. 201 -80 ЕСКД. Обозначение изделий и конструкторских документов ГОСТ 2. 301 -68 ЕСКД. Форматы ГОСТ 2. 503 -90 ЕСКД. Правила внесения изменений ГОСТ 2. 605 -68 ЕСКД. Плакаты учебно-технические. Общие технические требования ГОСТ 2. 608 -78 ЕСКД. Порядок записи сведений о драгоценных материалах в эксплуатационных документах ГОСТ 2. 701 -84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению

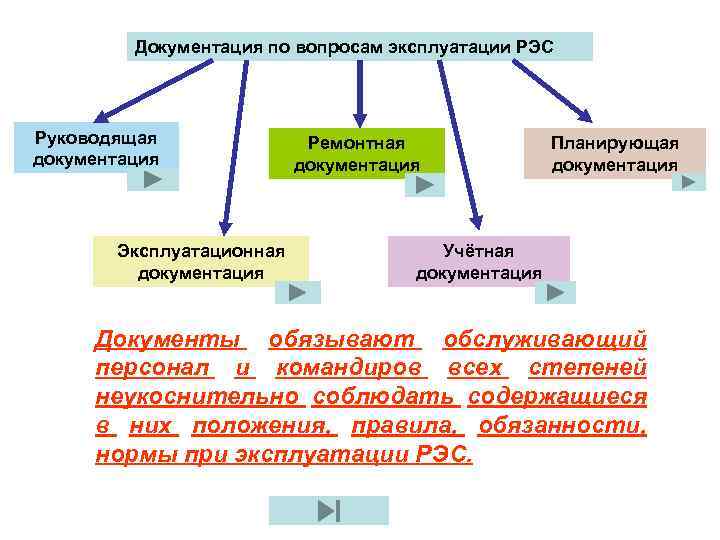

Документация по вопросам эксплуатации РЭС Руководящая Ремонтная Планирующая документация Эксплуатационная Учётная документация Документы обязывают обслуживающий персонал и командиров всех степеней неукоснительно соблюдать содержащиеся в них положения, правила, обязанности, нормы при эксплуатации РЭС.

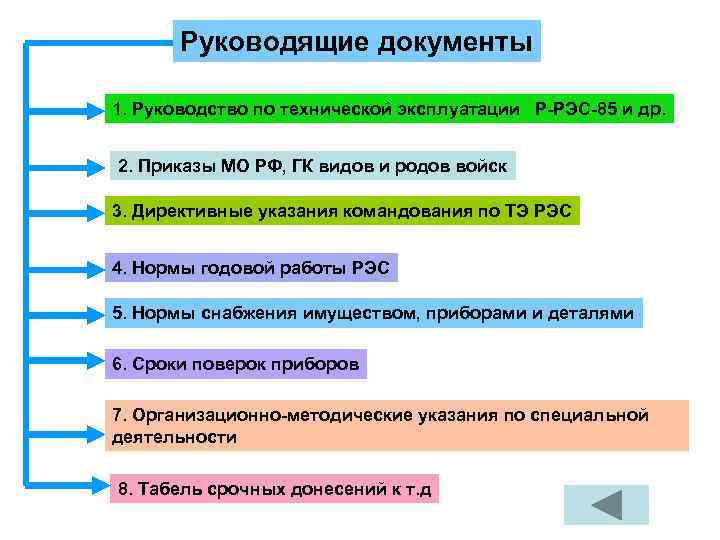

Руководящие документы 1. Руководство по технической эксплуатации Р-РЭС-85 и др. 2. Приказы МО РФ, ГК видов и родов войск 3. Директивные указания командования по ТЭ РЭС 4. Нормы годовой работы РЭС 5. Нормы снабжения имуществом, приборами и деталями 6. Сроки поверок приборов 7. Организационно-методические указания по специальной деятельности 8. Табель срочных донесений к т. д
Эксплуатационные документы Формуляр, Ведомости ЗИП паспорт, эксплуатационных этикетка документов Техническое Инструкция по описание эксплуатации техническому обслуживанию Инструкции по Учебно- Другие документы монтажу, регулировке технические и сдаче РЭС л/с для плакаты, схемы дальнейшей эксплуатации
Ремонтные документы Общее руководство по ремонту Руководство по среднему Для ремонту среднего капитального ремонта Руководство по оперативному капитальному Нормы расхода ЗИП ремонту Для Таблицы среднего капитального характерных ремонта неисправностей приборов РЭС Ведомость документов Каталог сборочных Чертежи для ремонта ремонтные деталей
Планирующая документация 1. Годовой план ТЭ РЭС. 2. Выписка из плана МТО и финансового обеспечения ТЭ РЭС. 3. Выписка из плана судоремонта /модернизации/. 4. План боевой подготовки корабля /части/. 5. План подготовки службы корабля к походу. Планирующая документация предназначена для отражения намечаемых мероприятий организационного и технического характера по вопросам ТЭ РЭС, контроля своевременности и полноты их выполнения.
Учетные документы Первичные учетные Книг и карточки учета Учетные документы вспомогательного характера В них отражается, наличие, 1. Накладные, движение и качественное 2. Наряды, 1. Сводные и иные /техническое/ состояние 3. Чековые требования, ведомости /кроме материальных средств за 4. Раздаточно-сдаточные раздаточно- определенный период по ведомости, сдаточных/, подразделениям /частям/, 5. Акты, доверенности, другим объектам войскового 6. Квитанции, 2. Сопроводительные /корабельного/ хозяйства и в 7. Раздаточные листы, и упаковочные целом за воинскую часть 8. Аттестаты листы, /соединение/. 3. Стеллажные ярлыки, описи материальных средств, 4. Извещения, 5. Донесения, Служат для оформления 6. Подтверждения описаний, связанных с движением и изменением качественного /технического/ состояния, Способствует материальных средств и выполнению операций, являются основанием связанных с движением и для записей учетных изменением качественного данных в книгах и /технического/ состояния карточках учета. материальных средств. "
ПЕРЕЧЕНЬ ДОКУМЕНТОВ, ВЕДУЩИХСЯ В РТБЧ КОРАБЛЯ I. Общие документы II. Боевые документы • III. Документы по радиотехнической подготовке • IV. Документы по эксплуатации V. Организационные приказы по РТС VI. Документы на БП БП РТБЧ Дополнительно на БП РЛС Дополнительно на БП АРЛС гидроакустики ВО и НО VII. Документация БИЦ ( БИП ): В сумке вахтенного офицера БИЦ (БИП) документы, обязательные для хранения:

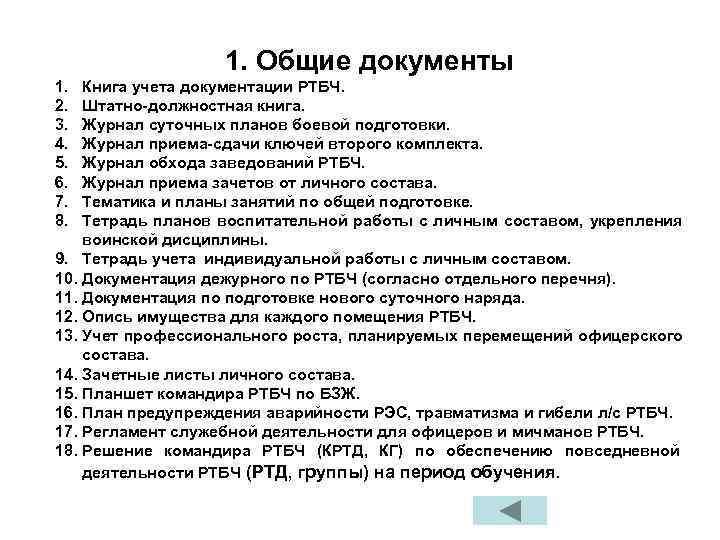

1. Общие документы 1. Книга учета документации РТБЧ. 2. Штатно-должностная книга. 3. Журнал суточных планов боевой подготовки. 4. Журнал приема-сдачи ключей второго комплекта. 5. Журнал обхода заведований РТБЧ. 6. Журнал приема зачетов от личного состава. 7. Тематика и планы занятий по общей подготовке. 8. Тетрадь планов воспитательной работы с личным составом, укрепления воинской дисциплины. 9. Тетрадь учета индивидуальной работы с личным составом. 10. Документация дежурного по РТБЧ (согласно отдельного перечня). 11. Документация по подготовке нового суточного наряда. 12. Опись имущества для каждого помещения РТБЧ. 13. Учет профессионального роста, планируемых перемещений офицерского состава. 14. Зачетные листы личного состава. 15. Планшет командира РТБЧ по БЗЖ. 16. План предупреждения аварийности РЭС, травматизма и гибели л/с РТБЧ. 17. Регламент служебной деятельности для офицеров и мичманов РТБЧ. 18. Решение командира РТБЧ (КРТД, КГ) по обеспечению повседневной деятельности РТБЧ (РТД, группы) на период обучения.
II. Боевые документы: 1. Формуляр частотных назначений РЭС корабля. 2. Контрольный лист перевода РТБЧ в высшие степени БГ. 3. Справочные таблицы по БИ РЭС корабля. 4. Документы по расчету дальности действия РЭС. 5. Комплект основных и резервных документов опознавания. 6. Документы согласно требований приказа МО РФ 1996 г. № 054. 7. Выписка из ККР. 8. Сборник боевых инструкций. 9. Сборник вахтенных инструкций. 10. Организационные приказы по РТС (согласно перечня). 11. Графики нормального и экстренного приготовления РТС к бою и походу. 12. Контрольный лист приготовления РТБЧ к бою и походу. 13. Расписание походной вахты РТБЧ. 14. Типовой план-график трехсуточной базовой подготовки РТБЧ перед выходом корабля в море. 15. Типовой план-график подготовки РТБЧ к ВПЗ. 16. Журналы учета данных по определению РЛН, ГАУ. 17. Образцы ведения вахтенной документации.

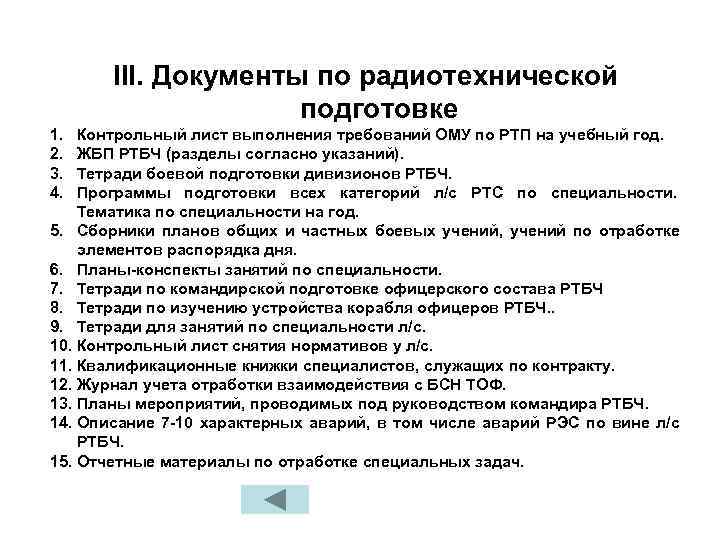

III. Документы по радиотехнической подготовке 1. Контрольный лист выполнения требований ОМУ по РТП на учебный год. 2. ЖБП РТБЧ (разделы согласно указаний). 3. Тетради боевой подготовки дивизионов РТБЧ. 4. Программы подготовки всех категорий л/с РТС по специальности. Тематика по специальности на год. 5. Сборники планов общих и частных боевых учений, учений по отработке элементов распорядка дня. 6. Планы-конспекты занятий по специальности. 7. Тетради по командирской подготовке офицерского состава РТБЧ 8. Тетради по изучению устройства корабля офицеров РТБЧ. . 9. Тетради для занятий по специальности л/с. 10. Контрольный лист снятия нормативов у л/с. 11. Квалификационные книжки специалистов, служащих по контракту. 12. Журнал учета отработки взаимодействия с БСН ТОФ. 13. Планы мероприятий, проводимых под руководством командира РТБЧ. 14. Описание 7 -10 характерных аварий, в том числе аварий РЭС по вине л/с РТБЧ. 15. Отчетные материалы по отработке специальных задач.
IV. Документы по эксплуатации 1. Сборник эксплуатационных инструкций. 2. Книги учёта наличия и движения материальных средств. 3. Журнал учёта технического состояния, проверки и ремонта СИ. 4. График представления СИ на проверку и ремонт в метрологические органы. 5. Годовая заявка на ЗИП 6. Дело с заявками, накладными и нарядами на получение РТИ, актами на списание РЭС и СИ, изменение категорийности, продление межремонтных сроков и др. 7. Дело с заявками на ремонт и актами сдачи РЭС после ремонта. 8. Формуляры на РЭС, СИ, агрегаты питания. 9. График осмотра и проверки оружия и технических средств. 10. Журнал учета неисправностей (аварий и поломок) РЭС (по директиве НШ ТОФ от 24. 05. 2001 г. № 21/3345). 11. План-график проведения РР на РЭС, замера уровней помех работе ГАС. 12. Журнал контроля уровней помех работе ГАС. 13. Графики проведения РР. 14. Выписки из планов технического обслуживания и восстановления технической готовности РЭС (по формам ОТГ-2, -3) 15. Журнал учёта работы специалистов бригад промышленности в РТБЧ. 16. Журнал учета выдачи РТИ во временное пользование. 17. Журнал учета и проверки защитных средств. 18. Журнал учета и проверки переносного электрооборудования. 19. Документация по рекламационной работе. 20. График ежемесячных проверок командиром РТБЧ состояния РЭС, СИ. АСИ.
V. Организационные приказы по РТС 1. Выписка из приказа КС по нормативным Добн. РЛС различных целей. 2. Выписка из Приказа КС по нормативным Добн. ГАК (ГАС) различных целей при различных типах ВРСЗ. 3. Выписка из приказа КС о допуске расчета БИЦ (БИП) к обеспечению безопасности плавания корабля в сложных условиях. 4. Выписка из приказа КК об организации специальной подготовки. 5. С определением нормативов перевода РЭС на частоты и коды военного времени. 6. С определением нормативов восстановления имитостойкого режима опознавания 7. По обеспечению сохранности и безопасности применения АО системы «Пароль» в соответствии с требованиями пр. МО РФ № 054 – 96 г. ; 8. О допуске к вскрытию механизмов перестройки частоты; 9. О назначении ответственных и месте хранения приборов СВЧ; 10. О назначении и допуске расчётов БИП; 11. О назначении ответственных за получение, учёт, хранение и списание ЗИП. 12. О допуске к самостоятельному обслуживанию заведования. 13. О закреплении РТИ за личным составом РТБЧ.

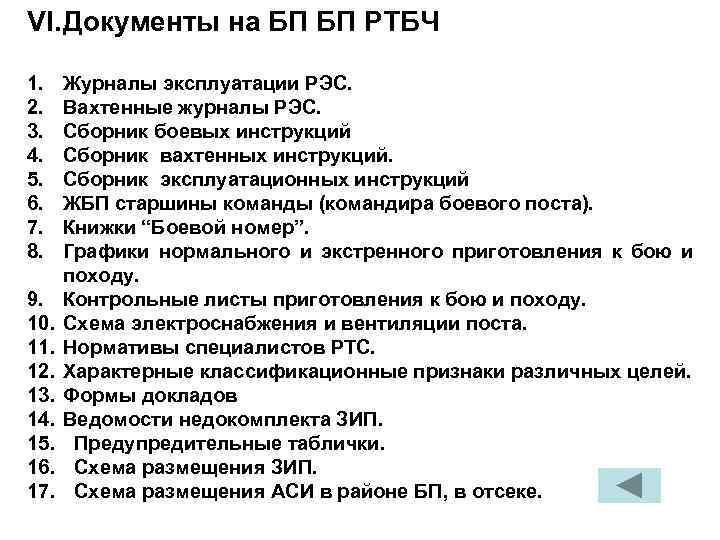

VI. Документы на БП БП РТБЧ 1. Журналы эксплуатации РЭС. 2. Вахтенные журналы РЭС. 3. Сборник боевых инструкций 4. Сборник вахтенных инструкций. 5. Сборник эксплуатационных инструкций 6. ЖБП старшины команды (командира боевого поста). 7. Книжки “Боевой номер”. 8. Графики нормального и экстренного приготовления к бою и походу. 9. Контрольные листы приготовления к бою и походу. 10. Схема электроснабжения и вентиляции поста. 11. Нормативы специалистов РТС. 12. Характерные классификационные признаки различных целей. 13. Формы докладов 14. Ведомости недокомплекта ЗИП. 15. Предупредительные таблички. 16. Схема размещения ЗИП. 17. Схема размещения АСИ в районе БП, в отсеке.
Дополнительно на БП гидроакустики 1. ТТД ПЛ, средств ГПД вероятного противника. 2. Характеристика ГАУ, их влияние на Дд ГАК, рекомендации по боевому использованию ГАК. 3. Таблица заглубления БН в зависимости от скорости хода корабля. 4. Расчётные значения Дд ГАК на каждом выходе в море. 5. Книжки индивидуальной подготовки гидроакустиков. 6. Карточка гидроакустика по проходу узкости (ПЛ, НК с ГАК). 7. График уровней помех работе ГАК. Дополнительно на БП РЛС ВО и НО 1. Графики, номограммы определения Дд РЛС по ВЦ, НЦ с различной ЭПР, на различных высотах полёта; 2. Виды помех и рекомендации при работе в помеховой обстановке; 3. Инструкция радиометристам по опознаванию целей. 4. - Карточка р/м штурманского по проходу узкости. Дополнительно на БП РЛС 1. Нормативные дальности обнаружения ВЦ, МЦ, НЛЦ. 2. Журнал учёта проверки СРЧ, СРП. 3. Виды помех АРЛС и рекомендации по работе в помеховой обстановке. 4. Журнал ввода метеобаллистических данных.

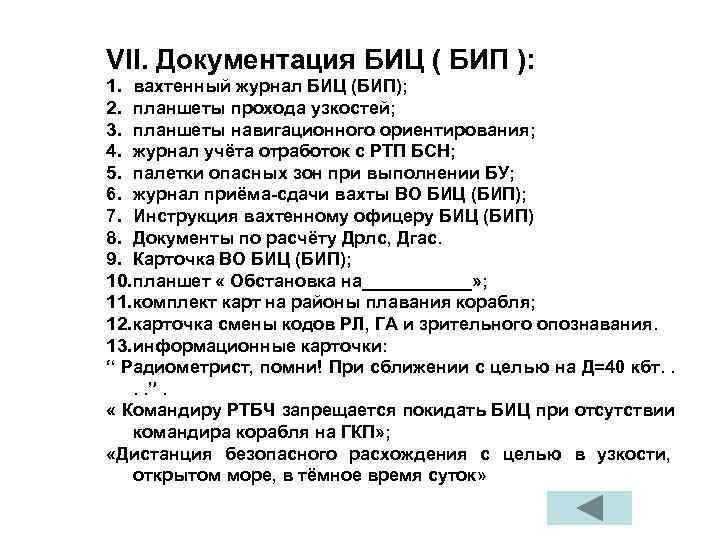

VII. Документация БИЦ ( БИП ): 1. вахтенный журнал БИЦ (БИП); 2. планшеты прохода узкостей; 3. планшеты навигационного ориентирования; 4. журнал учёта отработок с РТП БСН; 5. палетки опасных зон при выполнении БУ; 6. журнал приёма-сдачи вахты ВО БИЦ (БИП); 7. Инструкция вахтенному офицеру БИЦ (БИП) 8. Документы по расчёту Дрлс, Дгас. 9. Карточка ВО БИЦ (БИП); 10. планшет « Обстановка на______» ; 11. комплект карт на районы плавания корабля; 12. карточка смены кодов РЛ, ГА и зрительного опознавания. 13. информационные карточки: “ Радиометрист, помни! При сближении с целью на Д=40 кбт. . ”. « Командиру РТБЧ запрещается покидать БИЦ при отсутствии командира корабля на ГКП» ; «Дистанция безопасного расхождения с целью в узкости, открытом море, в тёмное время суток»

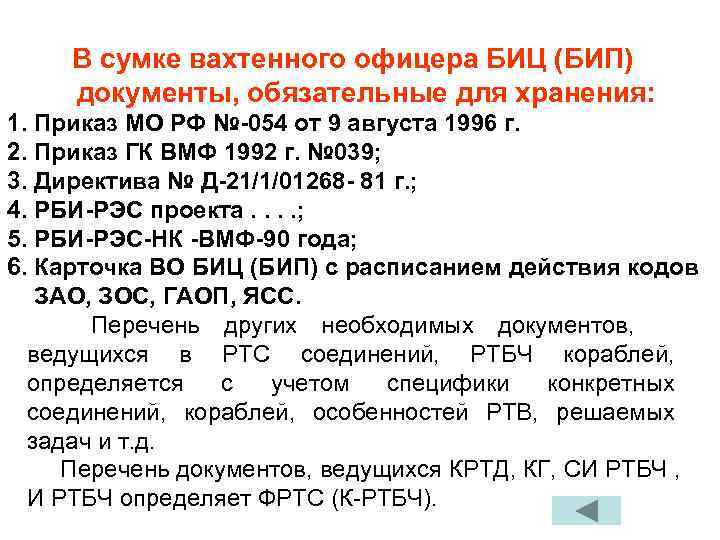

В сумке вахтенного офицера БИЦ (БИП) документы, обязательные для хранения: 1. Приказ МО РФ №-054 от 9 августа 1996 г. 2. Приказ ГК ВМФ 1992 г. № 039; 3. Директива № Д-21/1/01268 - 81 г. ; 4. РБИ-РЭС проекта. . ; 5. РБИ-РЭС-НК -ВМФ-90 года; 6. Карточка ВО БИЦ (БИП) с расписанием действия кодов ЗАО, ЗОС, ГАОП, ЯСС. Перечень других необходимых документов, ведущихся в РТС соединений, РТБЧ кораблей, определяется с учетом специфики конкретных соединений, кораблей, особенностей РТВ, решаемых задач и т. д. Перечень документов, ведущихся КРТД, КГ, СИ РТБЧ , И РТБЧ определяет ФРТС (К-РТБЧ).
2. Обеспечение ЗИП и расходных материалов

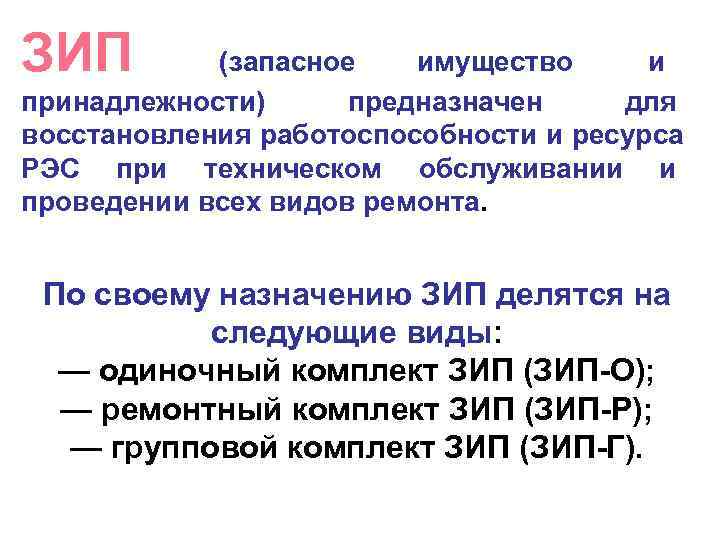

ЗИП (запасное имущество и принадлежности) предназначен для восстановления работоспособности и ресурса РЭС при техническом обслуживании и проведении всех видов ремонта. По своему назначению ЗИП делятся на следующие виды: — одиночный комплект ЗИП (ЗИП-О); — ремонтный комплект ЗИП (ЗИП-Р); — групповой комплект ЗИП (ЗИП-Г).
Виды ЗИП Одиночный Ремонтный Групповой комплект ЗИП (ЗИП- комплект ЗИП О); (ЗИП-Р); (ЗИП-Г). Одиночный комплект ЗИП корабельный базовый (ЗИП-ОК); (ЗИП-О);

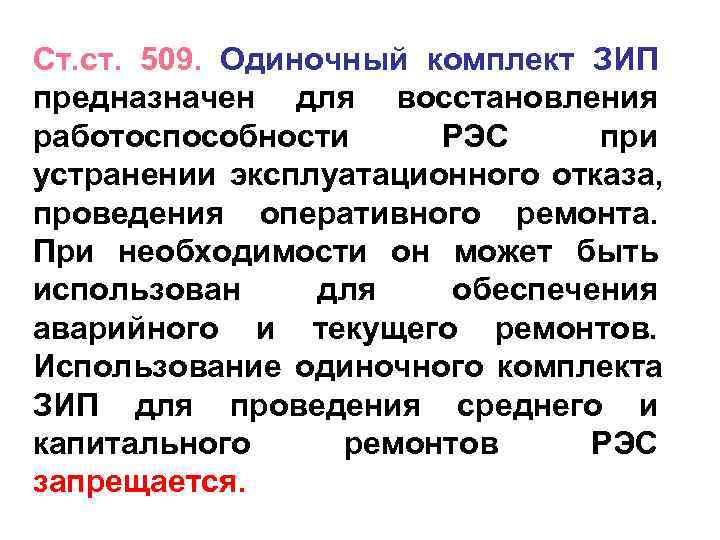

Ст. ст. 509. Одиночный комплект ЗИП предназначен для восстановления работоспособности РЭС при устранении эксплуатационного отказа, проведения оперативного ремонта. При необходимости он может быть использован для обеспечения аварийного и текущего ремонтов. Использование одиночного комплекта ЗИП для проведения среднего и капитального ремонтов РЭС запрещается.

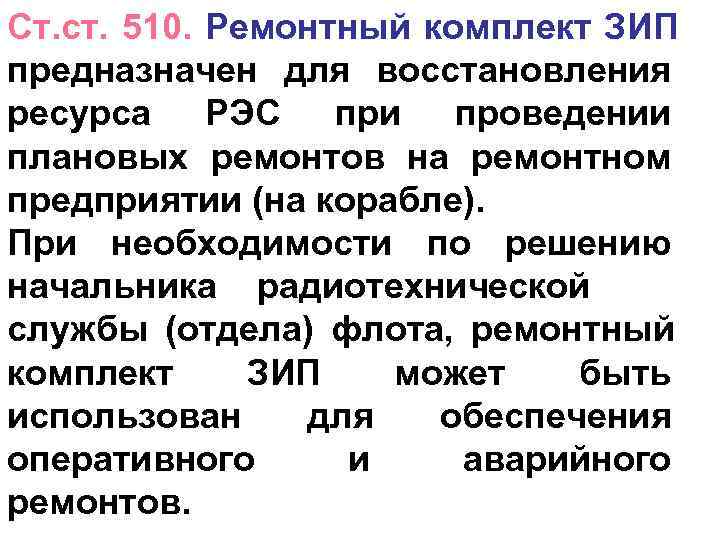

Ст. ст. 510. Ремонтный комплект ЗИП предназначен для восстановления ресурса РЭС при проведении плановых ремонтов на ремонтном предприятии (на корабле). При необходимости по решению начальника радиотехнической службы (отдела) флота, ремонтный комплект ЗИП может быть использован для обеспечения оперативного и аварийного ремонтов.

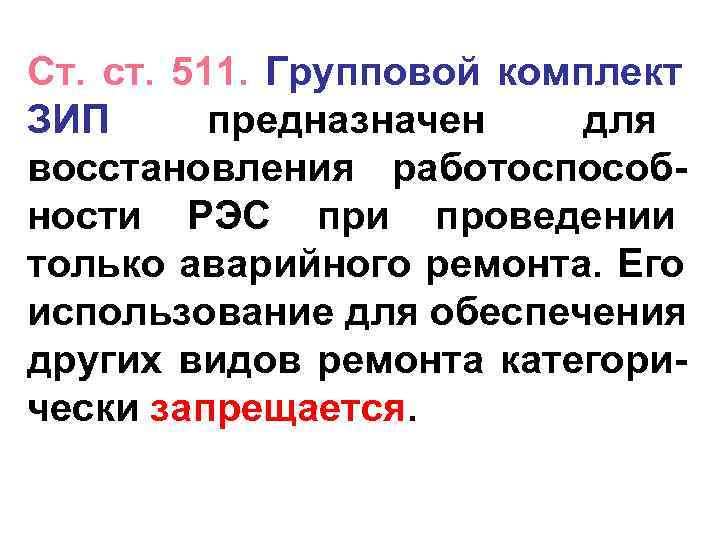

Ст. ст. 511. Групповой комплект ЗИП предназначен для восстановления работоспособ- ности РЭС при проведении только аварийного ремонта. Его использование для обеспечения других видов ремонта категори- чески запрещается.
