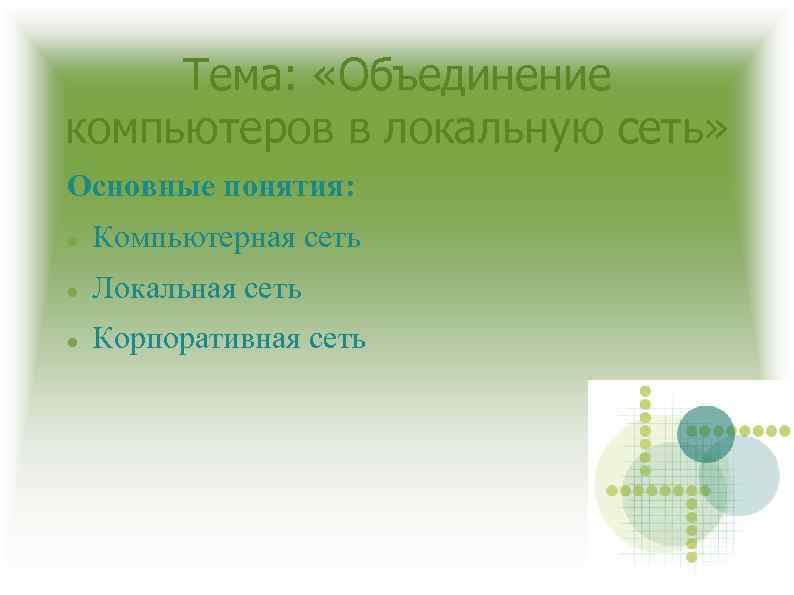

Тема: «Объединение компьютеров в локальную сеть» Основные понятия: Компьютерная сеть Локальная сеть Корпоративная сеть

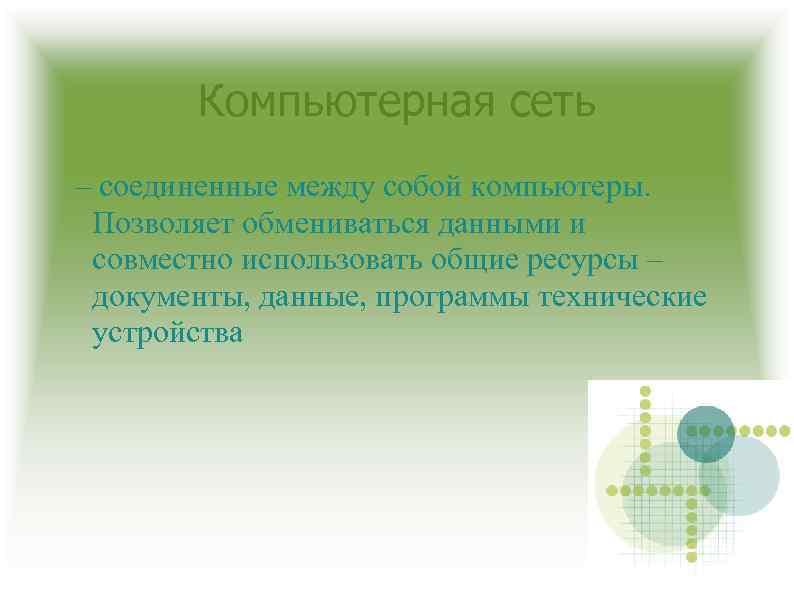

Компьютерная сеть – соединенные между собой компьютеры. Позволяет обмениваться данными и совместно использовать общие ресурсы – документы, данные, программы технические устройства

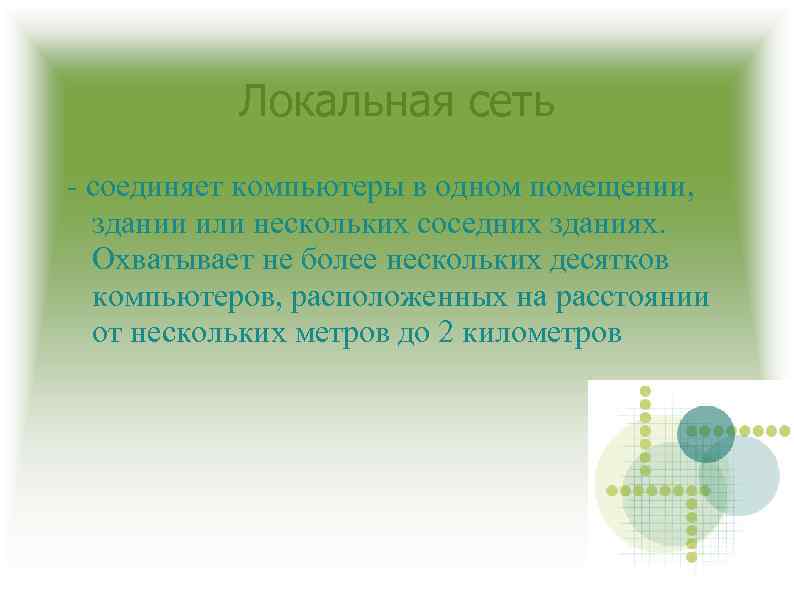

Локальная сеть соединяет компьютеры в одном помещении, здании или нескольких соседних зданиях. Охватывает не более нескольких десятков компьютеров, расположенных на расстоянии от нескольких метров до 2 километров
Корпоративная сеть соединяет компьютеры и локальные сети организации (компании, министерства и т. п. ), которые могут находиться в разных регионах и странах. Региональная сеть соединяет компьютеры и локальные сети на территории города, региона. Глобальная сеть соединяет компьютеры и локальные сети на большой территории (разные страны и материки). Региональные и глобальные сети называют территориальными.

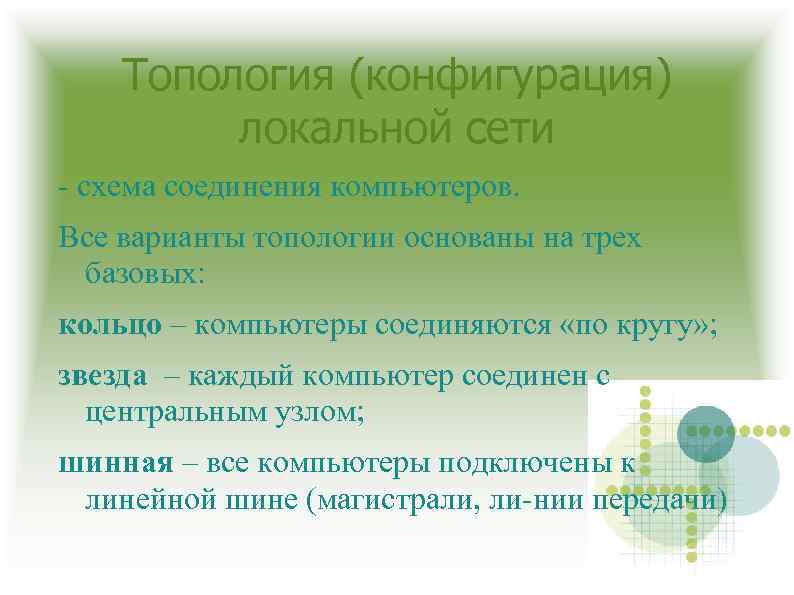

Топология (конфигурация) локальной сети схема соединения компьютеров. Все варианты топологии основаны на трех базовых: кольцо – компьютеры соединяются «по кругу» ; звезда – каждый компьютер соединен с центральным узлом; шинная – все компьютеры подключены к линейной шине (магистрали, ли нии передачи)
Топологии ЛС:

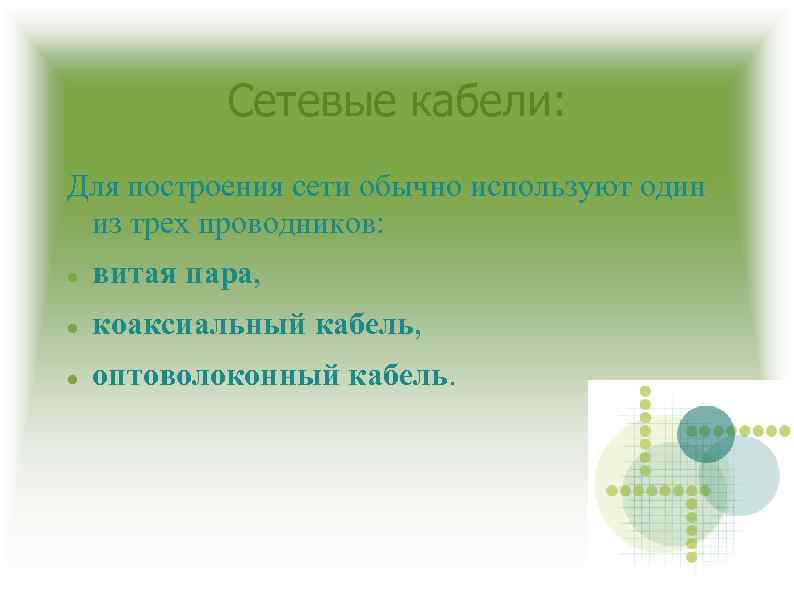

Сетевые кабели: Для построения сети обычно используют один из трех проводников: витая пара, коаксиальный кабель, оптоволоконный кабель.

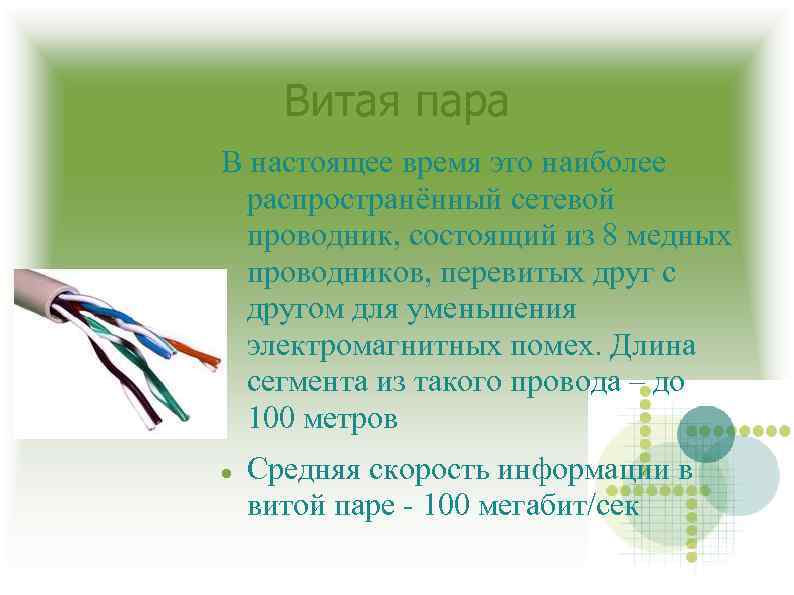

Витая пара В настоящее время это наиболее распространённый сетевой проводник, состоящий из 8 медных проводников, перевитых друг с другом для уменьшения электромагнитных помех. Длина сегмента из такого провода – до 100 метров Средняя скорость информации в витой паре 100 мегабит/сек
Сравнивая витую пару с другими кабелями, можно отметить, что он отличается простым монтажом, но подвержен помехам. Кабель относительно дешевый, но с низкой секретностью информации. Передача в нем по методу точка (один приемник и один передатчик), для монтажа витой пары обычно используется топология звезда.

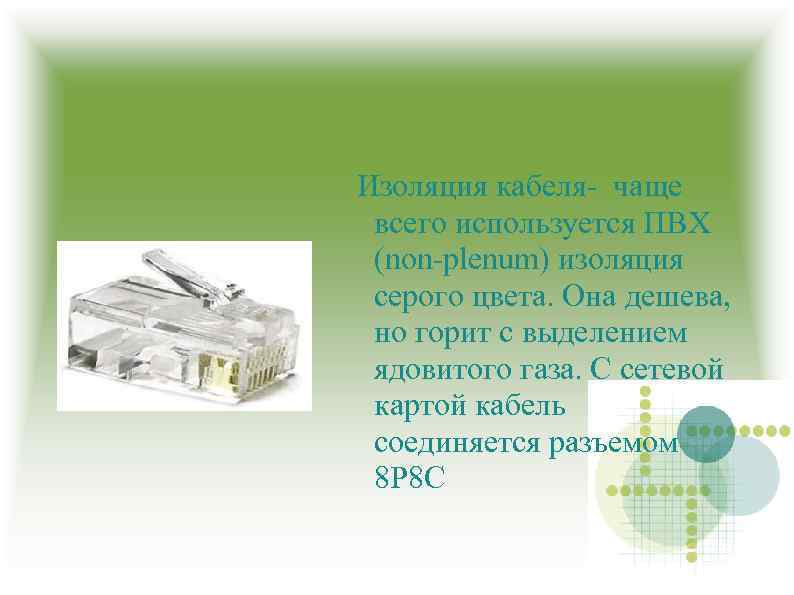

Изоляция кабеля чаще всего используется ПВХ (non plenum) изоляция серого цвета. Она дешева, но горит с выделением ядовитого газа. С сетевой картой кабель соединяется разъемом 8 P 8 C

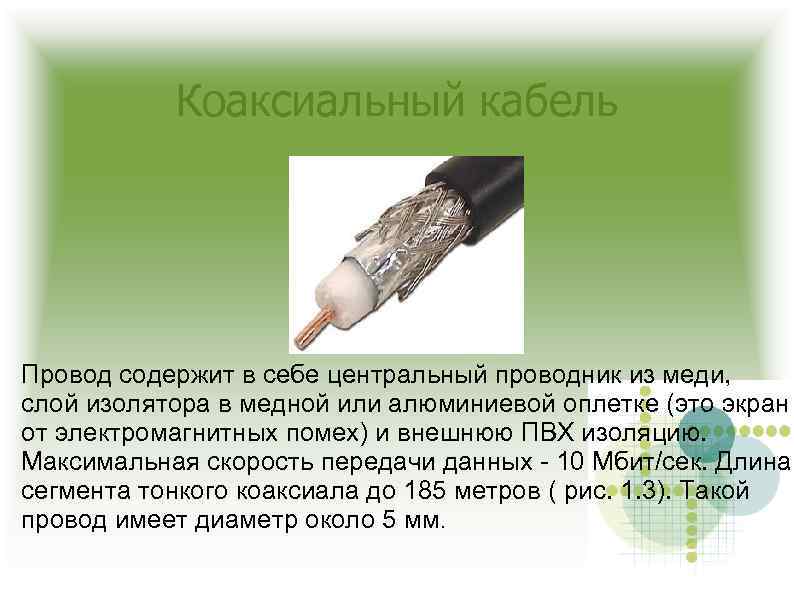

Коаксиальный кабель Провод содержит в себе центральный проводник из меди, слой изолятора в медной или алюминиевой оплетке (это экран от электромагнитных помех) и внешнюю ПВХ изоляцию. Максимальная скорость передачи данных - 10 Мбит/сек. Длина сегмента тонкого коаксиала до 185 метров ( рис. 1. 3). Такой провод имеет диаметр около 5 мм.

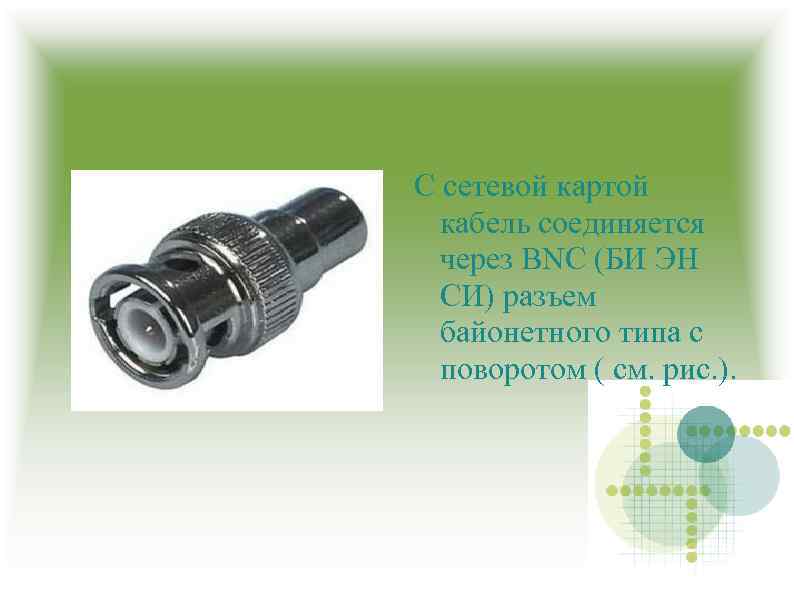

С сетевой картой кабель соединяется через BNC (БИ ЭН СИ) разъем байонетного типа с поворотом ( см. рис. ).

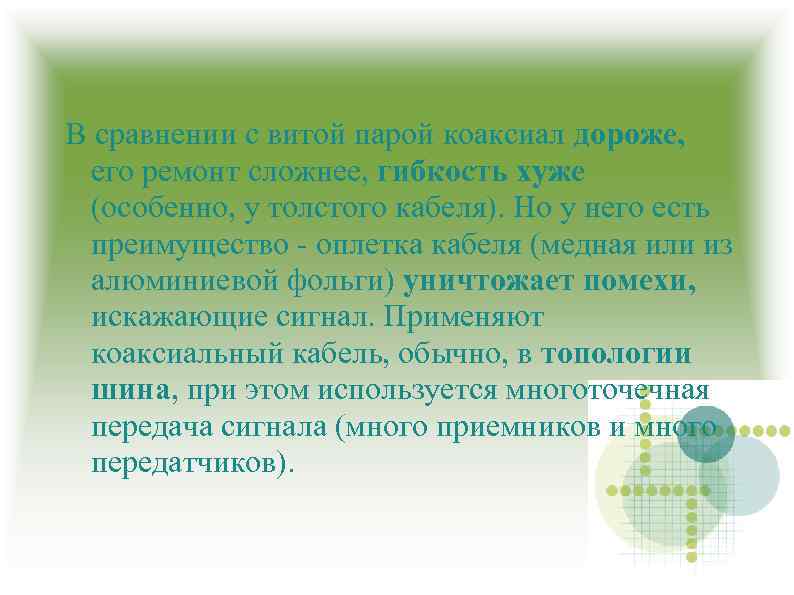

В сравнении с витой парой коаксиал дороже, его ремонт сложнее, гибкость хуже (особенно, у толстого кабеля). Но у него есть преимущество оплетка кабеля (медная или из алюминиевой фольги) уничтожает помехи, искажающие сигнал. Применяют коаксиальный кабель, обычно, в топологии шина, при этом используется многоточечная передача сигнала (много приемников и много передатчиков).

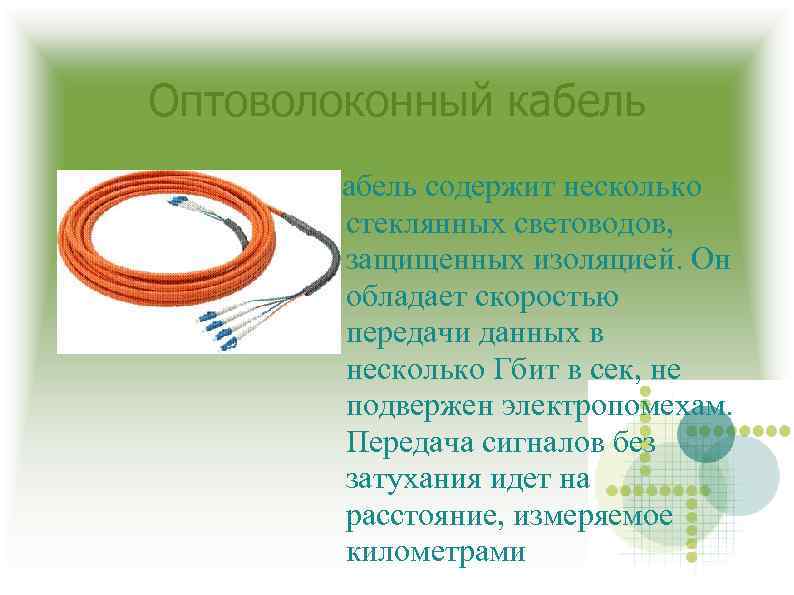

Оптоволоконный кабель Кабель содержит несколько стеклянных световодов, защищенных изоляцией. Он обладает скоростью передачи данных в несколько Гбит в сек, не подвержен электропомехам. Передача сигналов без затухания идет на расстояние, измеряемое километрами
Биты информации кодируются такими сущностями, как сильный свет, слабый свет, нет света. Источниками сигнала в кабеле служит инфракрасный светодиод или лазер. Оптический провод самый негибкий из всех кабельных сред передачи сигнала, зато он самый помехоустойчивый, с высокой секретностью информации. Монтаж такого кабеля сложный и дорогой, обычно, сваркой на специальном оборудовании. Кабель иногда бронируют, т. е. защищают металлической оболочкой (для прочности)

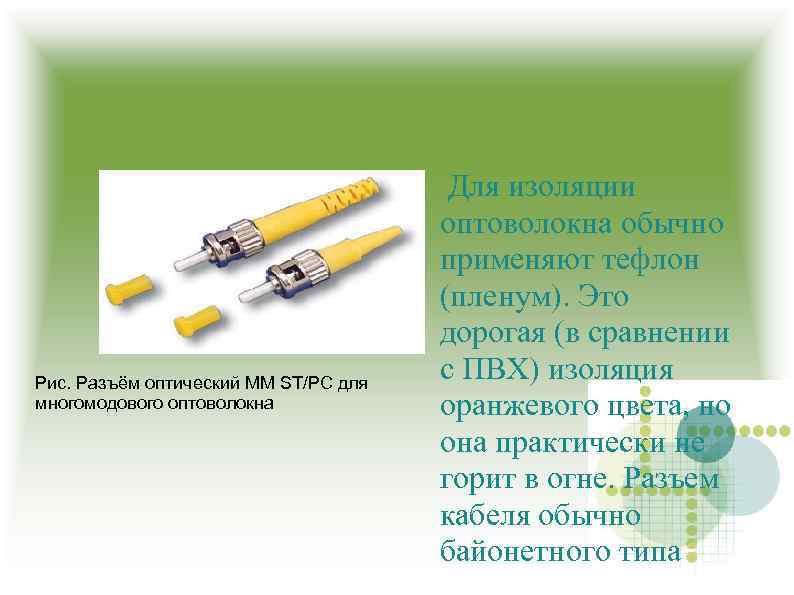

Рис. Разъём оптический MM ST/PC для многомодового оптоволокна Для изоляции оптоволокна обычно применяют тефлон (пленум). Это дорогая (в сравнении с ПВХ) изоляция оранжевого цвета, но она практически не горит в огне. Разъем кабеля обычно байонетного типа
