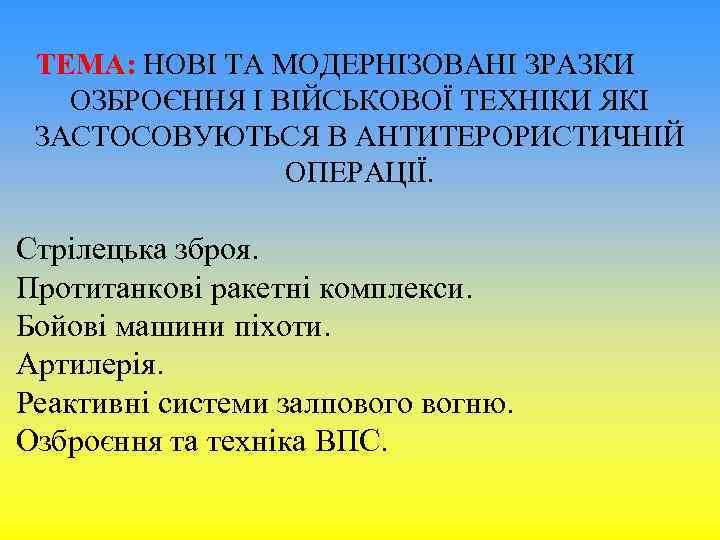

ТЕМА: НОВІ ТА МОДЕРНІЗОВАНІ ЗРАЗКИ ОЗБРОЄННЯ І ВІЙСЬКОВОЇ ТЕХНІКИ ЯКІ ЗАСТОСОВУЮТЬСЯ В АНТИТЕРОРИСТИЧНІЙ ОПЕРАЦІЇ. Стрілецька зброя. Протитанкові ракетні комплекси. Бойові машини піхоти. Артилерія. Реактивні системи залпового вогню. Озброєння та техніка ВПС.

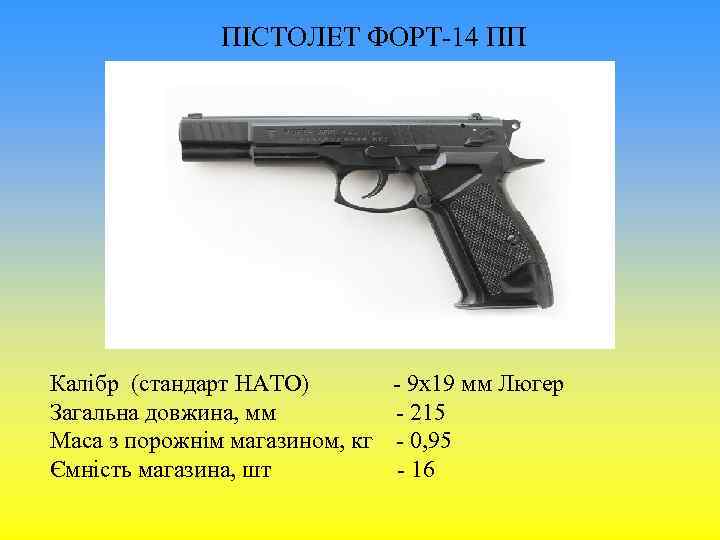

ПІСТОЛЕТ ФОРТ-14 ПП Калібр (стандарт НАТО) - 9 х19 мм Люгер Загальна довжина, мм - 215 Маса з порожнім магазином, кг - 0, 95 Ємність магазина, шт - 16
ПІСТОЛЕТ ФОРТ-17 Калібр - 9 х18 мм Макаров Загальна довжина, мм - 215 (161) Маса з порожнім магазином, кг - 0, 68 (0, 73) Ємність магазина, шт - 12 ( 8)

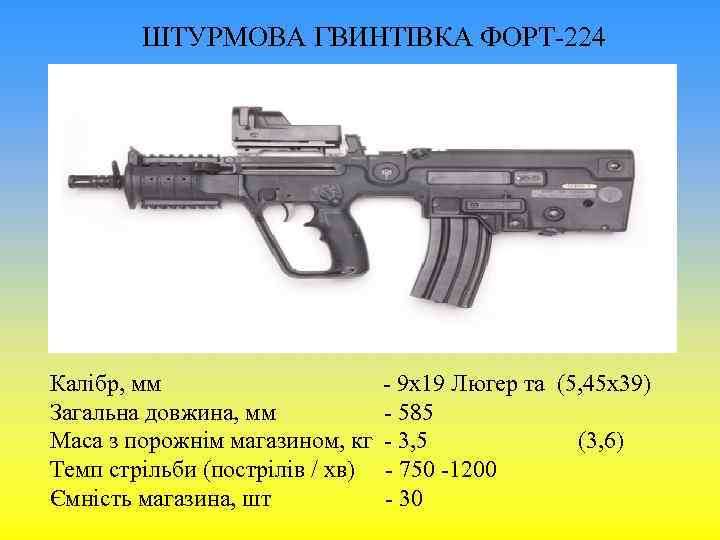

ШТУРМОВА ГВИНТІВКА ФОРТ-224 Калібр, мм Загальна довжина, мм Маса з порожнім магазином, кг Темп стрільби (пострілів / хв) Ємність магазина, шт - 9 х19 Люгер та (5, 45 х39) - 585 - 3, 5 (3, 6) - 750 -1200 - 30

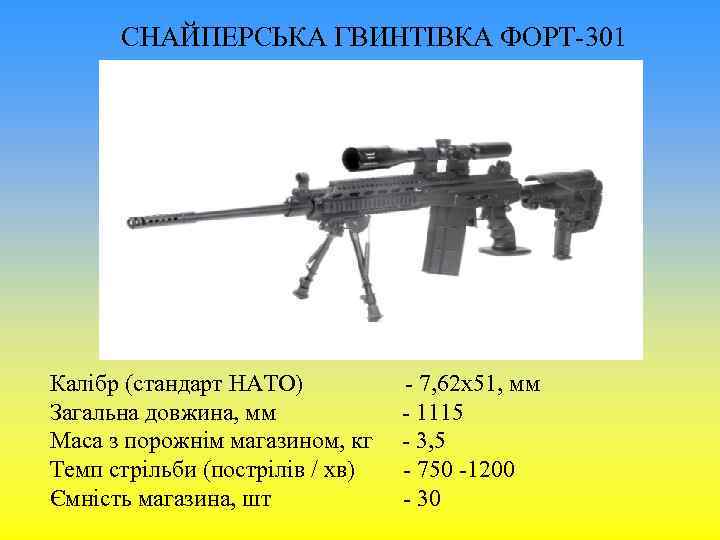

СНАЙПЕРСЬКА ГВИНТІВКА ФОРТ-301 Калібр (стандарт НАТО) Загальна довжина, мм Маса з порожнім магазином, кг Темп стрільби (пострілів / хв) Ємність магазина, шт - 7, 62 х51, мм - 1115 - 3, 5 - 750 -1200 - 30

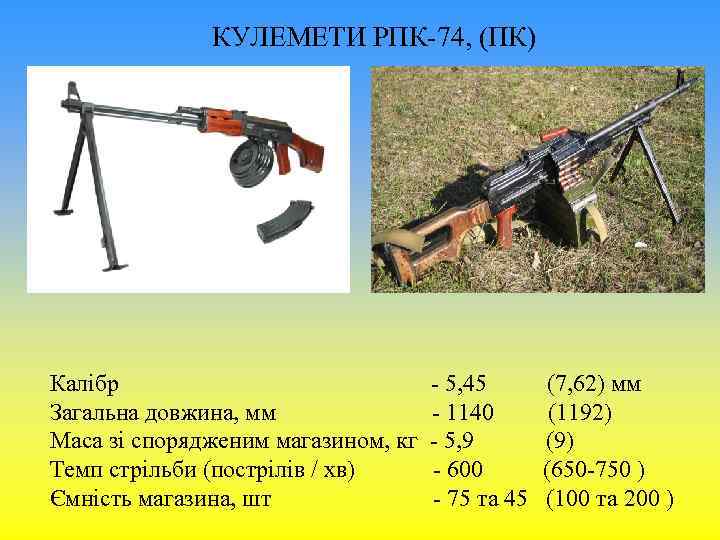

КУЛЕМЕТИ РПК-74, (ПК) Калібр Загальна довжина, мм Маса зі спорядженим магазином, кг Темп стрільби (пострілів / хв) Ємність магазина, шт - 5, 45 - 1140 - 5, 9 - 600 - 75 та 45 (7, 62) мм (1192) (9) (650 -750 ) (100 та 200 )
КУЛЕМЕТ ФОРТ-401 Калібр (стандарт НАТО) Загальна довжина, мм Маса зі спорядженим магазином, кг Темп стрільби (пострілів / хв) Ємність магазина, шт - 5, 56 х45 / 7, 62 х51, мм - 890 - 10, 3 - 650 -1000 (800 -1200 ) - 200 та 300 (150 та 200 )
РУЧНІ ГРАНАТИ Час горіння запалу - 3 -4 с. Радіус ураження - 25, 200, 25 м. Вага - 30, 600, 420 гр.

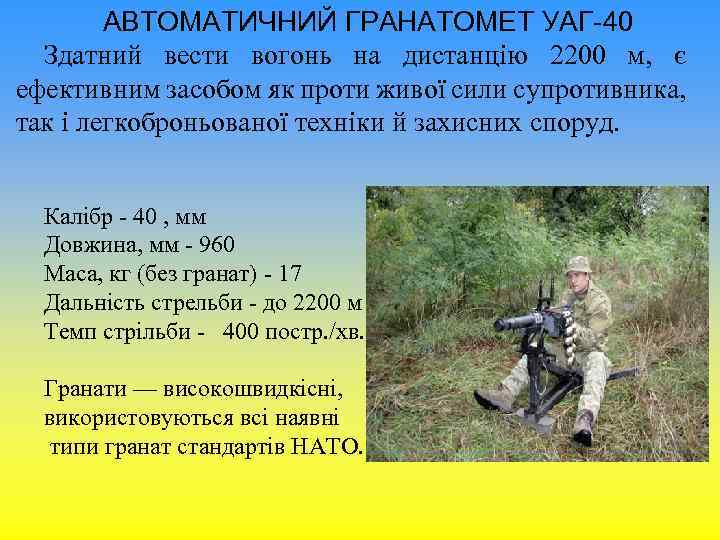

АВТОМАТИЧНИЙ ГРАНАТОМЕТ УАГ-40 Здатний вести вогонь на дистанцію 2200 м, є ефективним засобом як проти живої сили супротивника, так і легкоброньованої техніки й захисних споруд. Калібр - 40 , мм Довжина, мм - 960 Маса, кг (без гранат) - 17 Дальність стрельби - до 2200 м Темп стрільби - 400 постр. /хв. Гранати — високошвидкісні, використовуються всі наявні типи гранат стандартів НАТО.
ПТРК «СКІФ» на рухомих об’єктах «БАР'ЄР» Виявлення цілі і наведення забезпечується за допомогою оптичного та інфрачервоного прицілів, що дозволяє вести стрільби в складних погодних умовах. Калібр - 130 (152) , мм Довжина, мм - 1360 (1435) Маса, кг пускова установка - 32 прилад наведення - 15 пульт ДУ - 10 модуль тепловізорний - 6 Дальність стрельби- до 5000 (5500) м Пробиває броню - 800 (1100), мм Бойова частина: - тандемна кумулятивна; - осколково-фугасна з ударним ядром.
ЛЕГКИЙ ПТРК «КОРСАР» Застосована напівавтоматична наведення по променю лазера. Калібр - 107, мм Довжина контейнера, мм - 1120 Маса, кг пускова установка - 11, 4 кг ракета в контейнері - 14, 6 кг Дальність стрельби - до 2500 м Пробиває броню - 550 мм Бойова частина: - тандемна кумулятивна - осколково-фугасна з ударним ядром система
БМП-2 Бойова машина піхоти призначена для оснащення механізованих частин і підрозділів, підвищення їх маневрових і вогневих можливостей в бою, особливо щодо боротьби із броньованими цілями противника. ТТХ Екіпаж, чол. - 3+7 бойова маса, т - 13, 8 потужність двигуна, к. с. - 220 швидкість, км/год. по шосе - 65 по пересічній місцевості - 45 запас ходу по шосе, км - 550 Озброєння: 30 -мм АГ 2 А 42 - 500 пострілів Кулемет 7, 62 -мм - 2000 патронів ПТРК «Конкурс» - 4 ПТКР
БТР-4 Е Повнопривідний восьмиколісний бронетранспортер з колісною формулою 8 х8, розроблений в Україні Харківським КБ з машинобудування і виготовляється на заводі імені В. О. Малишева. ТТХ Екіпаж, чол. - 3+7 бойова маса, т - 17, 5 потужність двигуна, к. с. - 400– 600 підвіска колісна 8× 8 швидкість, км/год. по шосе -100 (110) по пересічній місцевості - 60 запас ходу по шосе, км ~ 690 км Озброєння 30 -мм. АГ ЗТМ-1 - 400 пострілів КБА-117 гранатомет -145 гранат Кулемет 7, 62 -мм – 2000 патронів ПТРК «Конкурс» або «Бар'єр» - 4

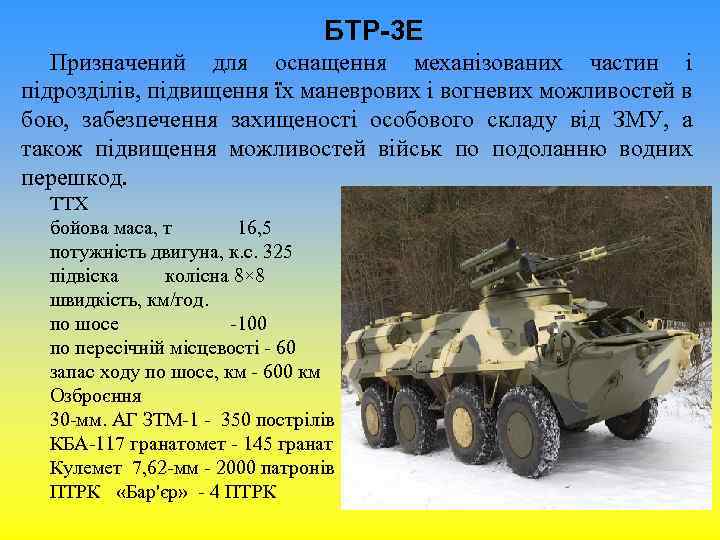

БТР-3 Е Призначений для оснащення механізованих частин і підрозділів, підвищення їх маневрових і вогневих можливостей в бою, забезпечення захищеності особового складу від ЗМУ, а також підвищення можливостей військ по подоланню водних перешкод. ТТХ бойова маса, т 16, 5 потужність двигуна, к. с. 325 підвіска колісна 8× 8 швидкість, км/год. по шосе -100 по пересічній місцевості - 60 запас ходу по шосе, км - 600 км Озброєння 30 -мм. АГ ЗТМ-1 - 350 пострілів КБА-117 гранатомет - 145 гранат Кулемет 7, 62 -мм - 2000 патронів ПТРК «Бар'єр» - 4 ПТРК

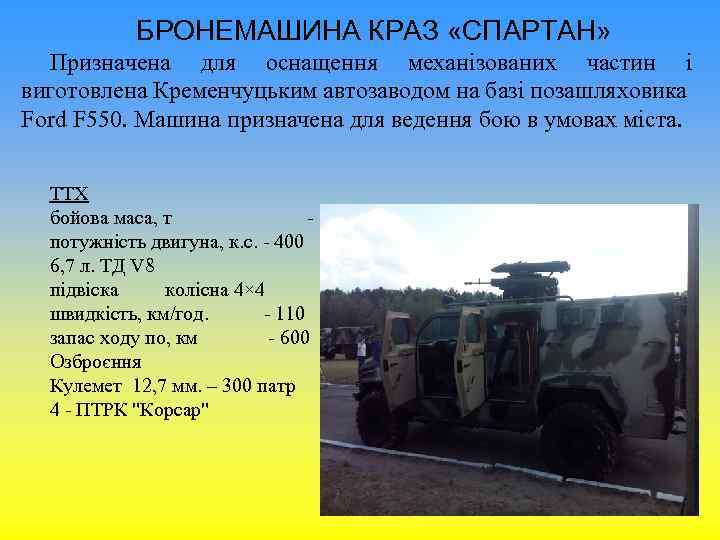

БРОНЕМАШИНА КРАЗ «СПАРТАН» Призначена для оснащення механізованих частин і виготовлена Кременчуцьким автозаводом на базі позашляховика Ford F 550. Машина призначена для ведення бою в умовах міста. ТТХ бойова маса, т -8 потужність двигуна, к. с. - 400 6, 7 л. ТД V 8 підвіска колісна 4× 4 швидкість, км/год. - 110 запас ходу по, км - 600 Озброєння Кулемет 12, 7 мм. – 300 патр 4 - ПТРК "Корсар"

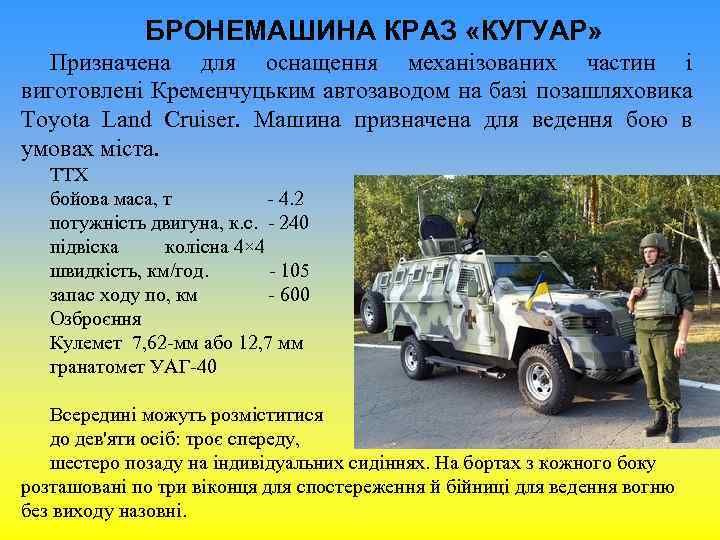

БРОНЕМАШИНА КРАЗ «КУГУАР» Призначена для оснащення механізованих частин і виготовлені Кременчуцьким автозаводом на базі позашляховика Toyota Land Cruiser. Машина призначена для ведення бою в умовах міста. ТТХ бойова маса, т - 4. 2 потужність двигуна, к. с. - 240 підвіска колісна 4× 4 швидкість, км/год. - 105 запас ходу по, км - 600 Озброєння Кулемет 7, 62 -мм або 12, 7 мм гранатомет УАГ-40 Всередині можуть розміститися до дев'яти осіб: троє спереду, шестеро позаду на індивідуальних сидіннях. На бортах з кожного боку розташовані по три віконця для спостереження й бійниці для ведення вогню без виходу назовні.
КРАЗ-250, 257, 260 Призначена для оснащення механізованих частин і виготовлені Кременчуцьким автозаводом. Машина призначена для перевезення особового складу, ВТ майна а також використовуеться в якості засобу рухомості озброення. ТТХ Вантажопідйомність потужність двигуна, к. с. швидкість, км/год. запас ходу по, км -9 т - 300 - 80 - 600
МІНОМЕТ 120 -ММ КАЛІБРУ Міномети 120 -мм калібру - модернізовані мінометні комплекси « 2 С 12 Сані» . Комплекси розміщуються на колісних шасі типу Урал-43206 і гусеничних шасі типу МТ-ЛБ. ТТХ бойова маса, - 210 швидкострільність, постр. /хв. - 15 максимальна прицільна дальність стрільби до -7100 м мінімальна прицільна дальность стрільби -480 м
Танк Т-64 БВ Призначений для посилення механізованих підрозділів у всіх видах бою, прориву укріплених позицій, знищення вогневих точок, техніки і живої сили противника, швидкої організації оборонних рубежів. ТТХ бойова маса, т - 42, 5 потужність двигуна, к. с. - 700 швидкість, км/год. - 60 (40) запас ходу по шосе, км - 450 екіпаж/обслуга, чол. -3 дальність стрільби, м: Озброєння 125 мм ГС гармата 2 А 46 -2 боєкомпл. , пострілів, шт: - 36 швидкострільність, постр. /хв. - 8 Спарений кулемет 7, 62 -мм - 1250 Зен-кулем. уст. 12, 7 мм НСВТ-300

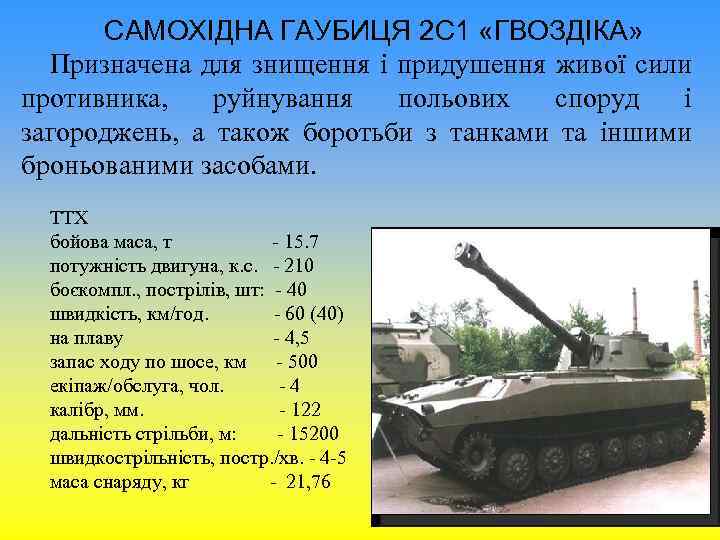

САМОХІДНА ГАУБИЦЯ 2 С 1 «ГВОЗДІКА» Призначена для знищення і придушення живої сили противника, руйнування польових споруд і загороджень, а також боротьби з танками та іншими броньованими засобами. ТТХ бойова маса, т - 15. 7 потужність двигуна, к. с. - 210 боєкомпл. , пострілів, шт: - 40 швидкість, км/год. - 60 (40) на плаву - 4, 5 запас ходу по шосе, км - 500 екіпаж/обслуга, чол. -4 калібр, мм. - 122 дальність стрільби, м: - 15200 швидкострільність, постр. /хв. - 4 -5 маса снаряду, кг - 21, 76
САМОХІДНА ГАУБИЦЯ 2 С 3 «АКАЦІЯ» Призначена для знищення бронетанкової техніки, артилерії і мінометів, а також живої сили противника, руйнування його споруд і загороджень, боротьби з танками та іншими броньованими засобами. ТТХ бойова маса, т - 27, 5 потужність двигуна, к. с. - 382 боєкомпл. , пострілів, шт: - 46 швидкість, км/год. - 53 (45) запас ходу по шосе, км - 500 екіпаж/обслуга, чол. - 6/4 калібр, мм. - 152 дальність стрільби, м: ОФС - 17300 АРС (акт. -реакт. снаряд) - 20300 швидкострільність, постр. /хв. - 3 маса ОФ снаряду, кг - 43, 56 маса К снаряду, - 27, 44

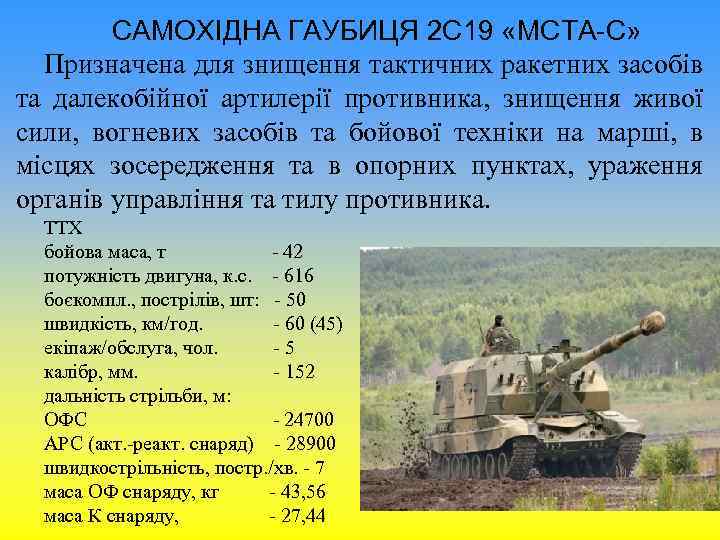

САМОХІДНА ГАУБИЦЯ 2 С 19 «МСТА-С» Призначена для знищення тактичних ракетних засобів та далекобійної артилерії противника, знищення живої сили, вогневих засобів та бойової техніки на марші, в місцях зосередження та в опорних пунктах, ураження органів управління та тилу противника. ТТХ бойова маса, т - 42 потужність двигуна, к. с. - 616 боєкомпл. , пострілів, шт: - 50 швидкість, км/год. - 60 (45) екіпаж/обслуга, чол. -5 калібр, мм. - 152 дальність стрільби, м: ОФС - 24700 АРС (акт. -реакт. снаряд) - 28900 швидкострільність, постр. /хв. - 7 маса ОФ снаряду, кг - 43, 56 маса К снаряду, - 27, 44
МОДЕРНІЗОВАНА РСЗВ БМ-21 У «ГРАД-М» Реактивна система залпового вогню «Град-м» призначена для знищення і подавлення живої сили та бойової техніки противника в районах зосередження. ТТХ потужність двигуна, к. с. - 520 направляючих одиниць - 40 швидкість, км/год. - 85 запас ходу по шосе, км - 1400 екіпаж/обслуга, чол. -4 калібр, мм. - 122, 4 дальність стрільби, км - 1. 6 -20. 7 час залпу, сек. - 20 час перезарядки, хв. -7 маса РС снаряду, кг - 66. 4 S ураження одним залпом, га - 6

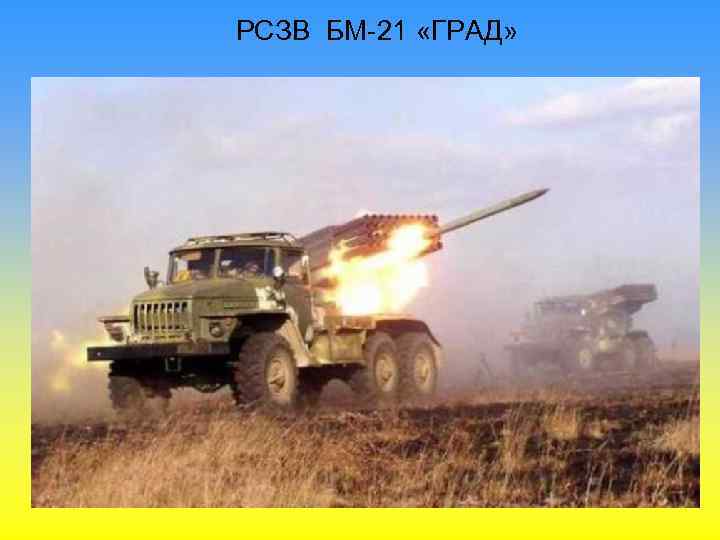

РСЗВ БМ-21 «ГРАД»

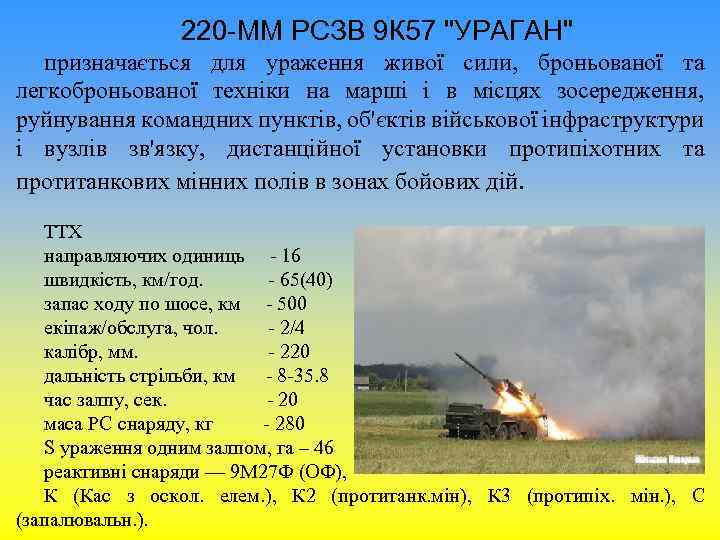

220 -ММ РСЗВ 9 К 57 "УРАГАН" призначається для ураження живої сили, броньованої та легкоброньованої техніки на марші і в місцях зосередження, руйнування командних пунктів, об'єктів військової інфраструктури і вузлів зв'язку, дистанційної установки протипіхотних та протитанкових мінних полів в зонах бойових дій. ТТХ направляючих одиниць - 16 швидкість, км/год. - 65(40) запас ходу по шосе, км - 500 екіпаж/обслуга, чол. - 2/4 калібр, мм. - 220 дальність стрільби, км - 8 -35. 8 час залпу, сек. - 20 маса РС снаряду, кг - 280 S ураження одним залпом, га – 46 реактивні снаряди — 9 М 27 Ф (ОФ), К (Кас з оскол. елем. ), К 2 (протитанк. мін), К 3 (протипіх. мін. ), С (запалювальн. ).

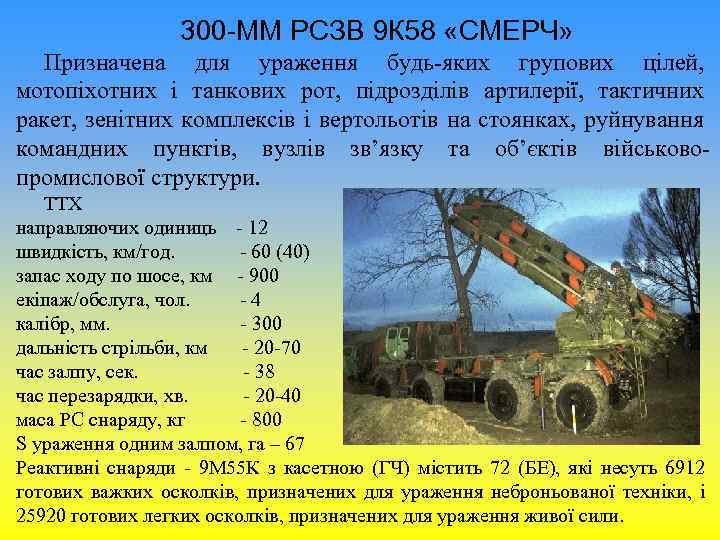

300 -ММ РСЗВ 9 К 58 «СМЕРЧ» Призначена для ураження будь-яких групових цілей, мотопіхотних і танкових рот, підрозділів артилерії, тактичних ракет, зенітних комплексів і вертольотів на стоянках, руйнування командних пунктів, вузлів зв’язку та об’єктів військовопромислової структури. ТТХ направляючих одиниць - 12 швидкість, км/год. - 60 (40) запас ходу по шосе, км - 900 екіпаж/обслуга, чол. -4 калібр, мм. - 300 дальність стрільби, км - 20 -70 час залпу, сек. - 38 час перезарядки, хв. - 20 -40 маса РС снаряду, кг - 800 S ураження одним залпом, га – 67 Реактивні снаряди - 9 М 55 К з касетною (ГЧ) містить 72 (БЕ), які несуть 6912 готових важких осколків, призначених для ураження неброньованої техніки, і 25920 готових легких осколків, призначених для ураження живої сили.

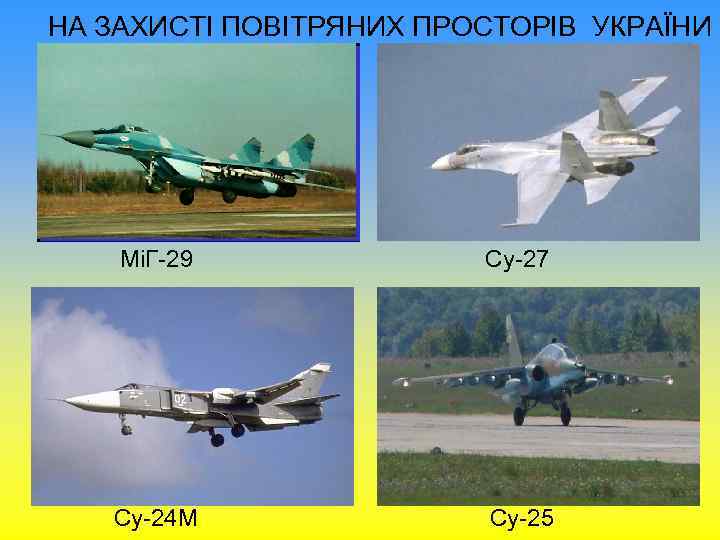

НА ЗАХИСТІ ПОВІТРЯНИХ ПРОСТОРІВ УКРАЇНИ МіГ-29 Су-27 Су-24 М Су-25

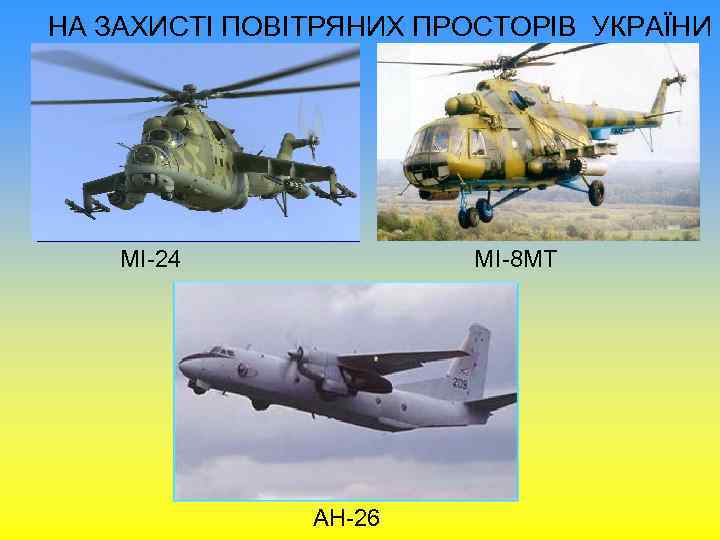

НА ЗАХИСТІ ПОВІТРЯНИХ ПРОСТОРІВ УКРАЇНИ МІ-24 МI-8 МТ АН-26
