ТЕМА. МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ. ЛЕКЦИЯ № 4. Цилиндрические зубчатые передачи (ЦЗП) Вопросы, изложенные в лекции 1 Внешняя нагрузка и ее характеристика. Режимы работы ЗП. 2 Причины разрушения зубьев ЗП. 3 Общий обзор редукторов и мотор-редукторов. Обозначения.
Внешняя нагрузка и ее характеристика

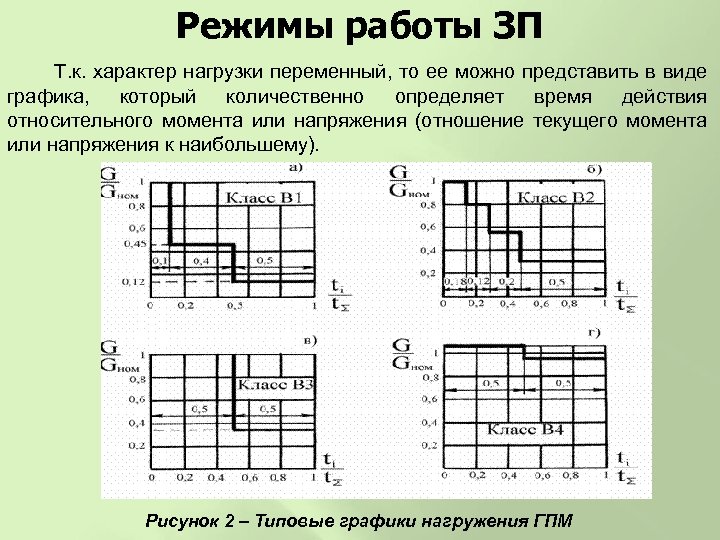

Режимы работы ЗП Т. к. характер нагрузки переменный, то ее можно представить в виде графика, который количественно определяет время действия относительного момента или напряжения (отношение текущего момента или напряжения к наибольшему). Рисунок 2 – Типовые графики нагружения ГПМ

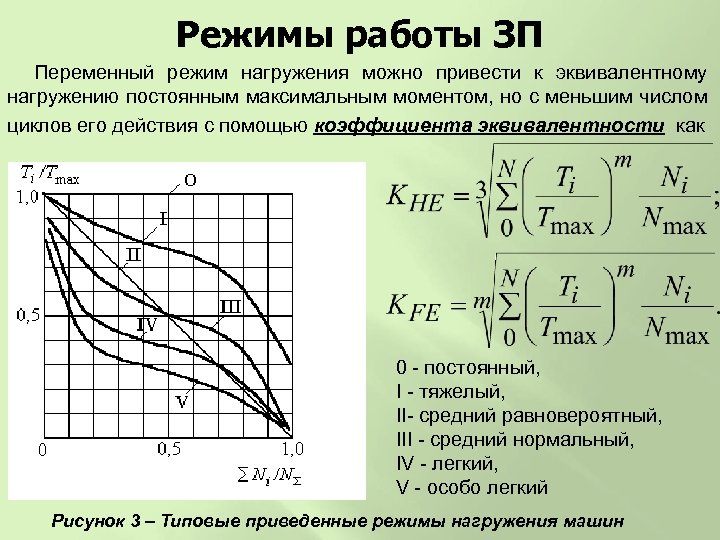

Режимы работы ЗП Переменный режим нагружения можно привести к эквивалентному нагружению постоянным максимальным моментом, но с меньшим числом циклов его действия с помощью коэффициента эквивалентности как 0 - постоянный, I - тяжелый, II- средний равновероятный, III - средний нормальный, IV - легкий, V - особо легкий Рисунок 3 – Типовые приведенные режимы нагружения машин

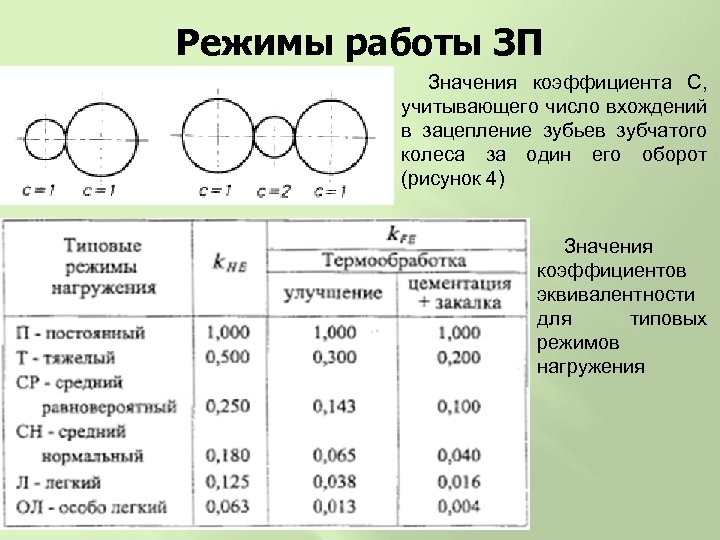

Режимы работы ЗП Значения коэффициента С, учитывающего число вхождений в зацепление зубьев зубчатого колеса за один его оборот (рисунок 4) Значения коэффициентов эквивалентности для типовых режимов нагружения

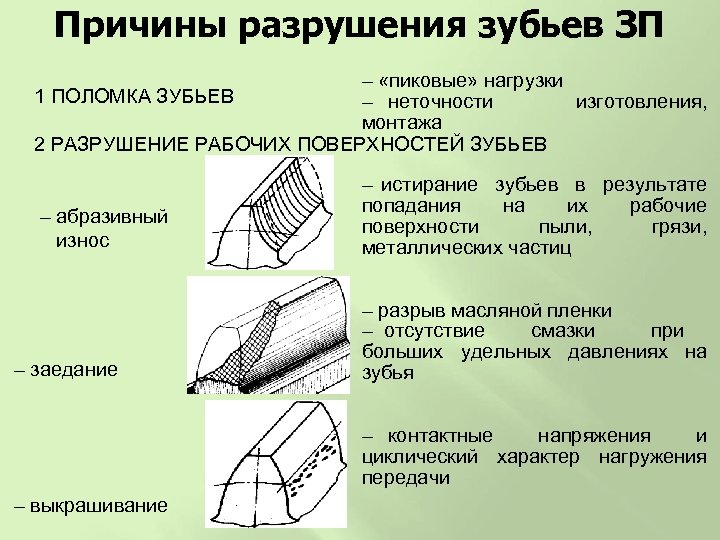

Причины разрушения зубьев ЗП – «пиковые» нагрузки 1 ПОЛОМКА ЗУБЬЕВ – неточности изготовления, монтажа 2 РАЗРУШЕНИЕ РАБОЧИХ ПОВЕРХНОСТЕЙ ЗУБЬЕВ – абразивный износ – заедание – истирание зубьев в результате попадания на их рабочие поверхности пыли, грязи, металлических частиц – разрыв масляной пленки – отсутствие смазки при больших удельных давлениях на зубья – контактные напряжения и циклический характер нагружения передачи – выкрашивание
Общий обзор редукторов. Обозначения Редуктор – механизм, служащий для уменьшения частоты вращения и увеличения вращающего момента. Тип редуктора определяется составом передач, порядком их размещения в направлении от быстроходного вала к тихоходному и положением осей зубчатых колес в пространстве. Обозначения ступеней Ц – цилиндрическая; К – коническая; Ч – червячная; П – планетарная; Г – глобоидная; В – волновая. Обозначение типоразмера редуктора складывается из его типа и главного параметра его тихоходной ступени. Для цилиндрической и червячной – межосевое расстояние; планетарной – радиус водила; конической – диаметр основания делительного конуса колеса; волновой – внутренний посадочный диаметр гибкого колеса в недеформированном состоянии. Исполнение редуктора определяют передаточное отношение, вариант сборки и формы концевых участков валов.

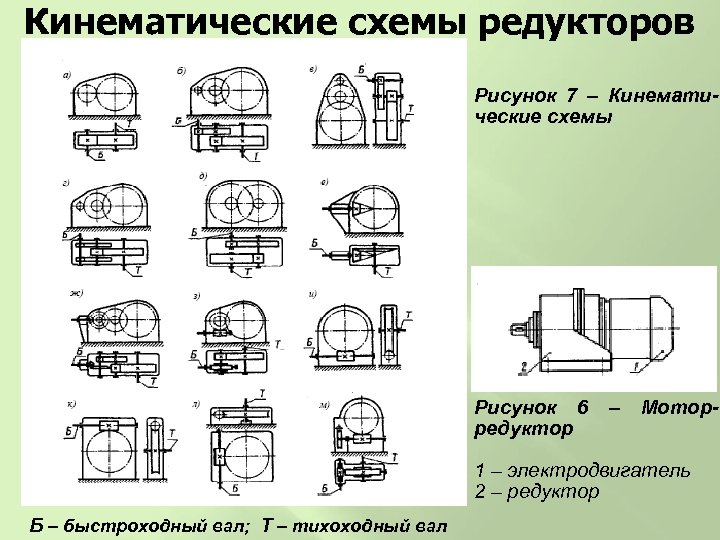

Кинематические схемы редукторов Рисунок 7 – Кинематические схемы Рисунок 6 редуктор – Мотор- 1 – электродвигатель 2 – редуктор Б – быстроходный вал; Т – тихоходный вал
Лекция окончена. Спасибо за внимание!
