Тема ЛОДЖИИ и ЭРКЕРЫ Лоджии перекрытое и

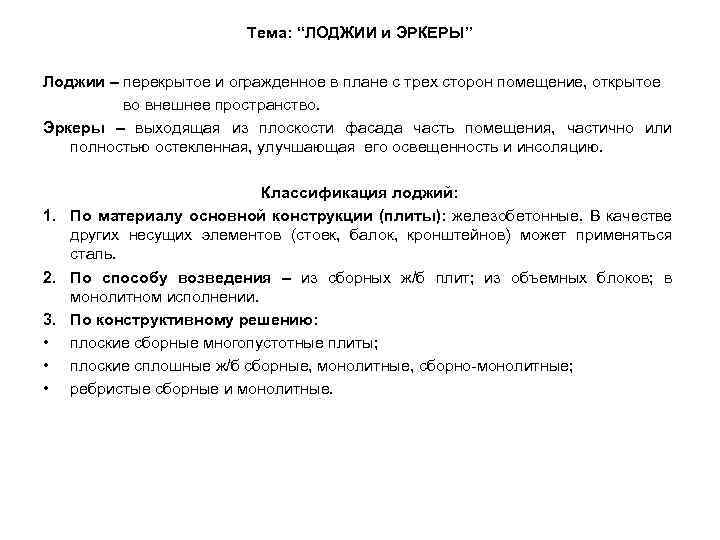

Тема: “ЛОДЖИИ и ЭРКЕРЫ” Лоджии – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство. Эркеры – выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию. Классификация лоджий: 1. По материалу основной конструкции (плиты): железобетонные. В качестве других несущих элементов (стоек, балок, кронштейнов) может применяться сталь. 2. По способу возведения – из сборных ж/б плит; из объемных блоков; в монолитном исполнении. 3. По конструктивному решению: • плоские сборные многопустотные плиты; • плоские сплошные ж/б сборные, монолитные, сборно-монолитные; • ребристые сборные и монолитные.

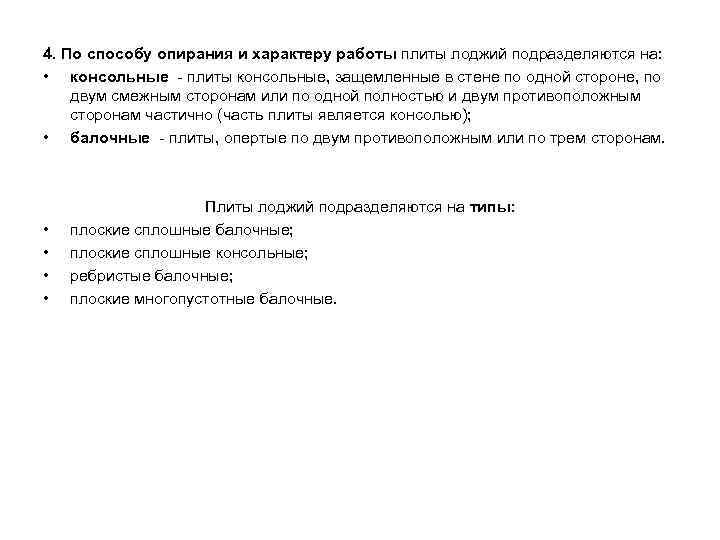

4. По способу опирания и характеру работы плиты лоджий подразделяются на: • консольные - плиты консольные, защемленные в стене по одной стороне, по двум смежным сторонам или по одной полностью и двум противоположным сторонам частично (часть плиты является консолью); • балочные - плиты, опертые по двум противоположным или по трем сторонам. • • Плиты лоджий подразделяются на типы: плоские сплошные балочные; плоские сплошные консольные; ребристые балочные; плоские многопустотные балочные.

а) – встроенная лоджия-балкон; б) – выносная лоджия 1 – плита лоджии; 2 – наружная стена здания; 3 – ограждение лоджии; 4 – стенка лоджии

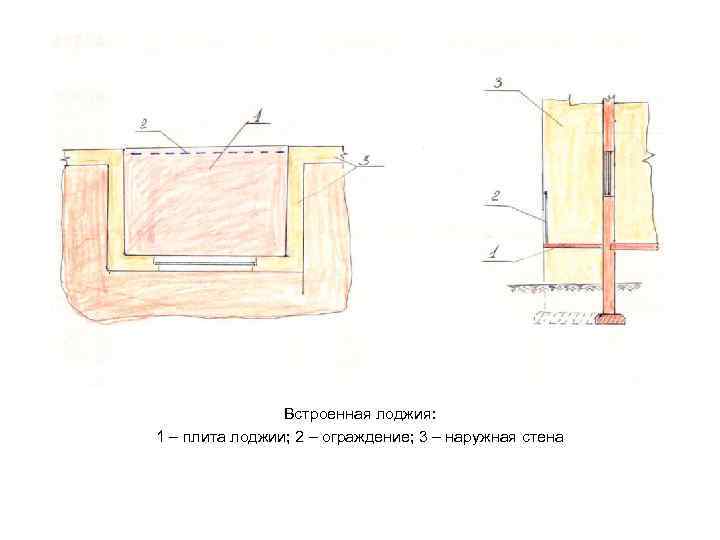

Встроенная лоджия: 1 – плита лоджии; 2 – ограждение; 3 – наружная стена

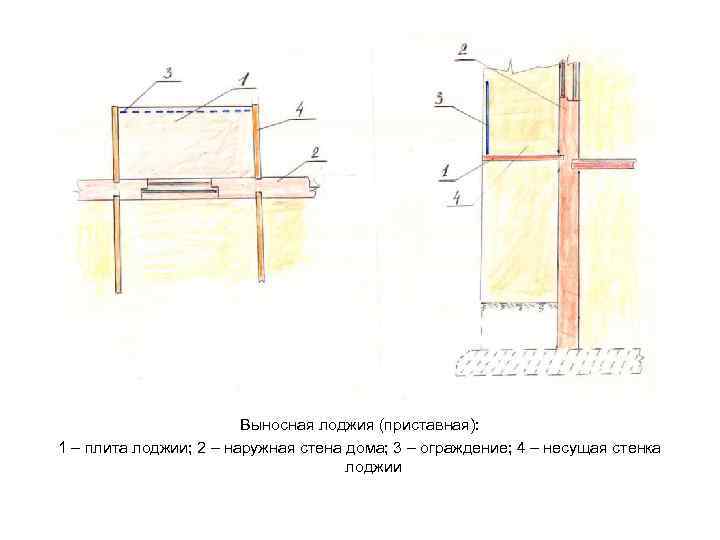

Выносная лоджия (приставная): 1 – плита лоджии; 2 – наружная стена дома; 3 – ограждение; 4 – несущая стенка лоджии

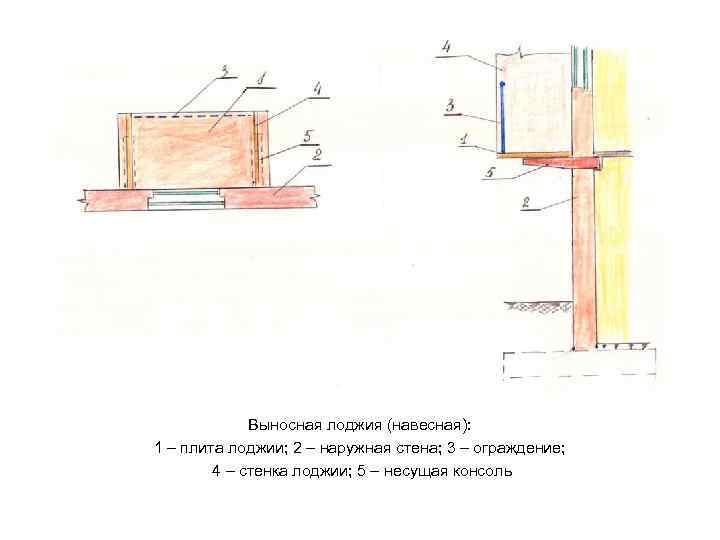

Выносная лоджия (навесная): 1 – плита лоджии; 2 – наружная стена; 3 – ограждение; 4 – стенка лоджии; 5 – несущая консоль

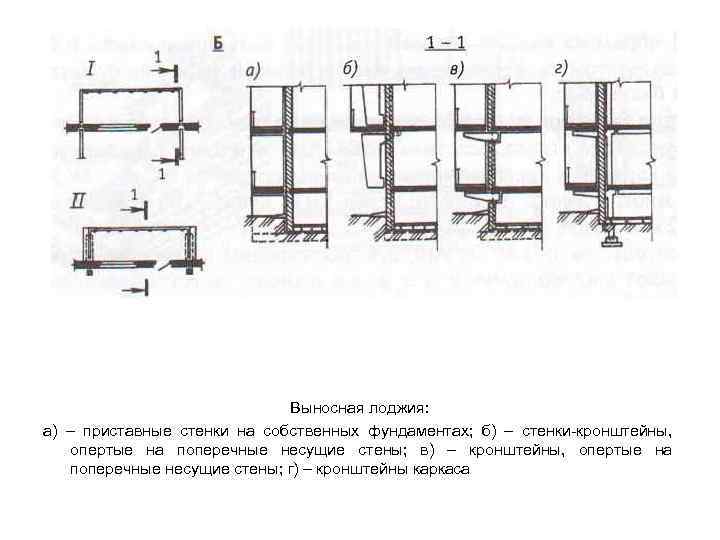

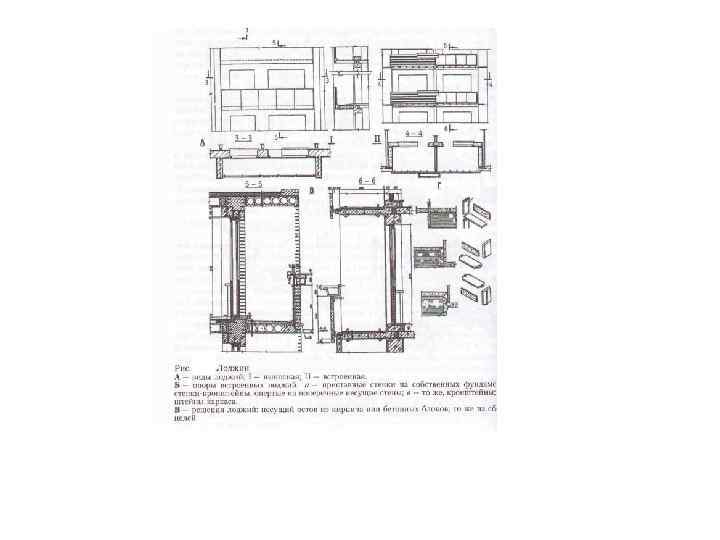

Выносная лоджия: а) – приставные стенки на собственных фундаментах; б) – стенки-кронштейны, опертые на поперечные несущие стены; в) – кронштейны, опертые на поперечные несущие стены; г) – кронштейны каркаса
